Chery Tiggo 2005 года. Проверка технического состояния деталей передней подвески на автомобиле

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).

При каждом техническом обслуживании и ремонте надо обязательно проверять состояние защитных чехлов шаровых опор подвески, на чехлах не должно быть механических повреждений.

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шарниров подвески, а также состояние (осадку) верхних опор телескопических стоек подвески.

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

Расположение элементов передней подвески на автомобиле показано на рис. 4.3.

На резиновых деталях подвески не допускаются:

- признаки старения резины;

- механические повреждения.

На резинометаллических шарнирах не допускаются:

- признаки старения, трещины, одностороннее выпучивание резинового массива;

- отрыв резинового массива от арматуры.

Неисправные детали замените.

Рис. 4.3. Расположение элементов передней подвески на автомобиле: 1 - поворотный кулак; 2 - амортизаторная стойка; 3 - стойка стабилизатора поперечной устойчивости пружина передней подвески; 4 - поперечина передней подвески; 5 - задний шарнир (сайлентблок) рычага передней подвески; 6 - рычаг передней подвески; 7 - штанга стабилизатора поперечной устойчивости; 8 - шаровая опора стойки

Особое внимание обратите на механические повреждения (деформации, трещины и пр.) элементов подвески, особенно рычагов.

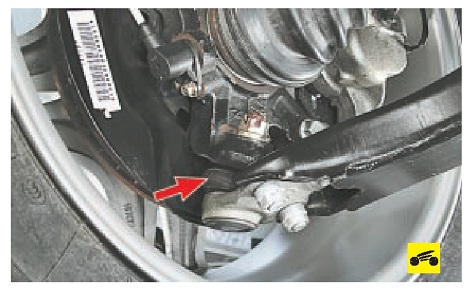

1. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры в сборе.

2. Проверьте шаровые опоры на наличие люфтов. Для этого вставьте монтажную лопатку между поворотным кулаком и рычагом подвески и, опираясь на рычаг, попытайтесь покачать поворотный кулак. Если есть люфт шарового пальца, замените опоры.

3. Проверьте с помощью монтажной лопатки состояние передних...

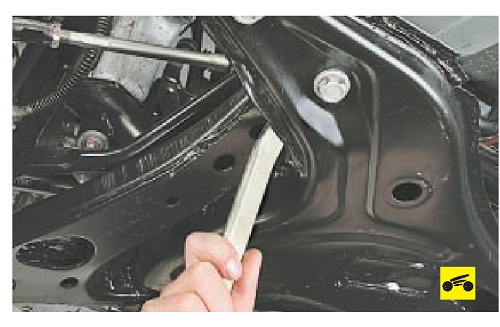

4. ...и задних шарниров рычагов передней подвески. Упираясь монтажной лопаткой в поперечину, попытайтесь покачать рычаг

подвески. Если есть люфт в шарнирах, их необходимо заменить.

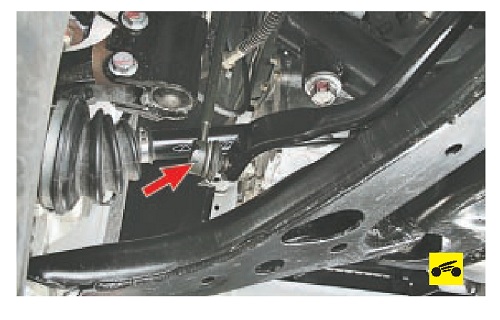

5. Проверьте состояние нижнего и верхнего шарниров стоек стабилизатора поперечной устойчивости.
6. Качая рукой штангу стабилизатора поперечной устойчивости, проверьте состояние подушек ее крепления к подрамнику. При наличии стуков замените подушки.

7. Проверьте состояние защитного кожуха амортизаторной стойки.
