Турбовальный двигатель ТВЗ-117. Руководство по эксплуатации (1986 год) - часть 2





Содержание - (продолжение)



ЭЛЕКТРОПРОВОДКА описание и работа

1. Общая часть

2. Описание Технология обслуживания

1. Демонтаж и монтаж коллектора проводов

2. Демонтаж и монтаж коллектора термопар

3. Разделка, пайка к монтаж электропроводов

и штепсельных разъемов КОМПРЕССОР Описание и работа

1. Общая часть

2. Описание Технология обслуживания

1. Осмотр компрессора

2. Замер величины износа лопаток первой ступени ротора компрессора

3. Замена переднего фланца крепления двигателя

4. Замена рычага обратной связи (РОС)

КАМЕРА СГОРАНИЯ Описание, и работа

1. Общая часть

2. Описание

3. Работа Технология обслуживания

1. Осмотр корпуса камеры сгорания

2. Замена подвесок жаровой трубы

УЗЕЛ ТУРБИНЫ Описание и работа

I. Общая часть

ТУРБИНА КОМПРЕССОРА Описание и работа

1. Общая часть

2. Описание СВОБОДНАЯ ТУРБИНА Описание и работа

1. Общая часть

2. Описание Технология обслуживания

1. Осмотр свободной турбины, корпуса четвертой и пятой опор

2. Осмотр рессоры передачи крутящего момента от двигателя к редуктору

3. Замена рессоры передачи крутящего момента




Раздел,

подраздел,

Наименование пункт Стр.

ВЫХЛОПНОЕ УСТРОЙСТВО 072.58.00

Описание и работа

1. Общая часть

2. Описание

Технология обслуживания 201

1. Осмотр выхлопного патрубка. 201

2. Замена выхлопного патрубка 203

3. Разворот выхлопного патрубка 211

4. Замена стяжного хомута крепления вертолетного насадка 213

ПРИВОДЫ ВСПОМОГАТЕЛЬНЫХ УСТРОЙСТВ 076.60.00

Описание и работа

1. Общая часть

2. Описание и работа

Технология обслуживания 201

1. Замена модифицированного разъемного внешнего горизонтального валика привода регулятора частоты

вращения несущего винта (свободной турбины) 2CI

2. Контроль технического состояния модифицированного

внешнего горизонтального валика (ВГВ) с углефторопластовыми втулками 215

4. Замена в коробке приводов ведущей шестерни привода регулятора частоты вращения свободной турбины

(несущего винта) _ 219

5. Демонтаж и монтаж торцевого графитового уплотнения

привода центробежного топливного насоса 225

6. Демонтаж и монтаж коробки приводов 229

7. Демонтаж и монтаж центрального привода 233

8. Замена привода регулятора частоты вращения несущего

винта (свободной турбины) 247

9. Замена вертикального гибкого валика 251

СИСТЕМА СМАЗКИ И СУФЛИРОВАНИЯ C72.9C.G0

Описание и работа

1. Общая часть

2. Описание

3. Работа 5

Отыскание и устранение неисправностей 101

Технология обслуживания 201

1. Расконсервация масляной системы 201

2. Консервация масляной системы 203

3. Регулировка давления масла 205

4. Осмотр и промывка защитного фильтра 207

МАСЛЯНЫЙ ФИЛЬТР 072.90.02

Описание и работа






2. Описание

3. Работа Технология обслуживания

1. Демонтаж и монтаж масляного фильтра

2. Осмотр и промывка масляного фильтра

МАСЛОАГРЕГАТ Описание и работа

1. Общая часть

2. Описание

3. Работа Технология обслуживания

1. Демонтаж и монтаж маслоагрегата

2. Осмотр и промывка редукционного клапана маслоагрегата

НАСОС, ОТКАЧИВАЮЩИЙ МАСЛО ИЗ КОРОБКИ ПРИВОДОВ Описание и работа

1. Общая часть

2. Описание

3. Работа Технология обслуживания

1. Демонтаж и монтаж торцевого уплотнения привода датчика частоты вращения ротора турбокомпрессора

2. Замена насоса, откачиваниего масло из коробки приводов, и шестерён его привода

ОТСЕЧНОЙ КЛАПАН Описание и работа

1. Общая часть

2. Описание

3. Работа Технология обслуживания

I. Осмотр и промывка отсечного клапана

СИГНАЛИЗАТОР СТРУЖИ Описание и работа

1. Общая часть

2. Описание

3. Работа Технология обслуживания

I. Осмотр, промывка и проверка срабатывания сигнализатора стружки
072.90.03
072.90.04
072.90.12
072.90.13






ДВИГАТЕЛЬ - ОПИСАНИЕ И РАБОТА
1. Общая часть

Турбовальный двигатель TB3-II7 (см. рис. I) предназначен для установки на вертолет. По своим техническим данным и эксплуатационным качествам двигатель соответствует современным техническим требованиям, предъявляемым к двигателям данного класса.

Двигатель TB3-II7 эксплуатируется в составе силовой установки вертолета, куда входят два двигателя. Правый и левый двигатели силовой установки взаимозаменяемы при условии разворота выхлопного патрубка.

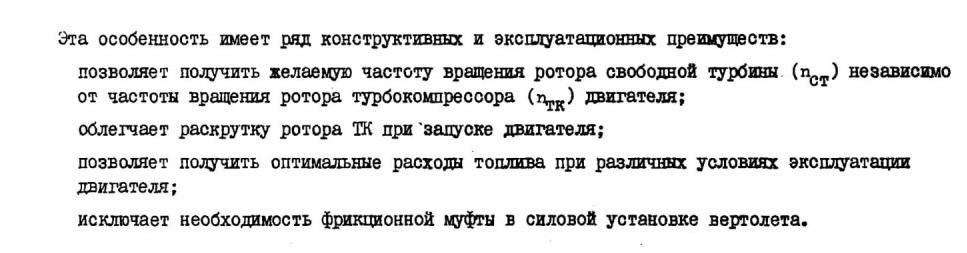

Особенностью конструкции турбовального двигателя является наличие свободной турбины (СТ), кинематически не связанной с ротором турбокомпрессора (ТК). Мощность, развиваемая свободной турбиной, передается редуктору и составляет эффективную мощность двигателя.

Двигатель может эксплуатироваться на вертолете как с установленным на входе пылезащитным устройством (ПЗУ), так и без него (см. кн. 3).

На отдельных модификациях может быть установлено экрано-выхлопное устройство (ЭВУ).

Двигатель состоит из следующих основных узлов и систем: осевого компрессора (см. 072.30.00); камеры сгорания (см. 072.40.00);

7зла турбин (см. 072.50.00);

выхлопного устройства (см. 072.58.00);

приводов вспомогательных устройств (см. 072.60.00);

системы смазки и суфлирования (см. 072.90.00);

топливной системы (см. 073.00.00);

системы отбора воздуха (см. 075.00.00);

приборов контроля работы двигателя (см. 077.00.00);

системы запуска (см. 080.00.00).



2. Описание
2.1. Основные технические данные двигателя



2.1.1. Условное обозначение ................................... см. кн. 3, 072.00.00

2.1.2. Тип.................................................... турбовальный, со свободной турбиной

2.1.3. Направление вращения ротора ТК (по полету) .............левое

2.1.4. Направление вращения ротора СТ (по полету) .............левое

2.1.5. Система смазки......................................... принудительная, циркуля-ционная с раздельной откачкой от всех опор

2.1.6. Система запуска ........................................воздушная

2.1.7. Противообледенительная система (П0С) ...................воздушно-тепловая, автоматическая с ручным дублированием

2.1.8. Масса двигателя........................................указана в Формуляре двигателя

2.1.9. Габаритные размеры двигателя:

длина с агрегатами и выхлопным патрубком............. 2055 мм

длина от переднего фланца до фланца стыковки с редуктором......................................... 1736,5 мм

ширина ............................................... 650 мм

высота............................................... 728 мм

2.1.10. Основные параметры по режимам.........................см. кн. 3, 072.00.00

2.1.11. Условия работоспособности двигателя................... см. кн. 3, 072.00.00

2.1.12. Запуск двигателя обеспечивается до высоты 4000 м в диапазоне температур наружного воздуха:

при Н = 0...........................................от -60 до +60 °С

при Н = 4000 м......................................от -60 до +30 °С



ВНИМАНИЕ. ПРИ ТЕМПЕРАТУРЕ МАСЛА НА ВЫХОДЕ ИЗ ДВИГАТЕЛЯ НИЖЕ -40 °С ЗАПУСК ДВИГАТЕЛЯ РАЗРЕШАЕТСЯ ТОЛЬКО ПОСЛЕ ПРЕДВАРИТЕЛЬНОГО ПОДОГРЕВА ДВИГАТЕЛЯ.

2.1.13. Время выхода на режим малого гага от момента

нажатия на кнопку запуска............................. не более 60 с
2.1.14. Время выхода на взлетный режим от момента

нажатия на кнопку запуска.............................не более 3 мин

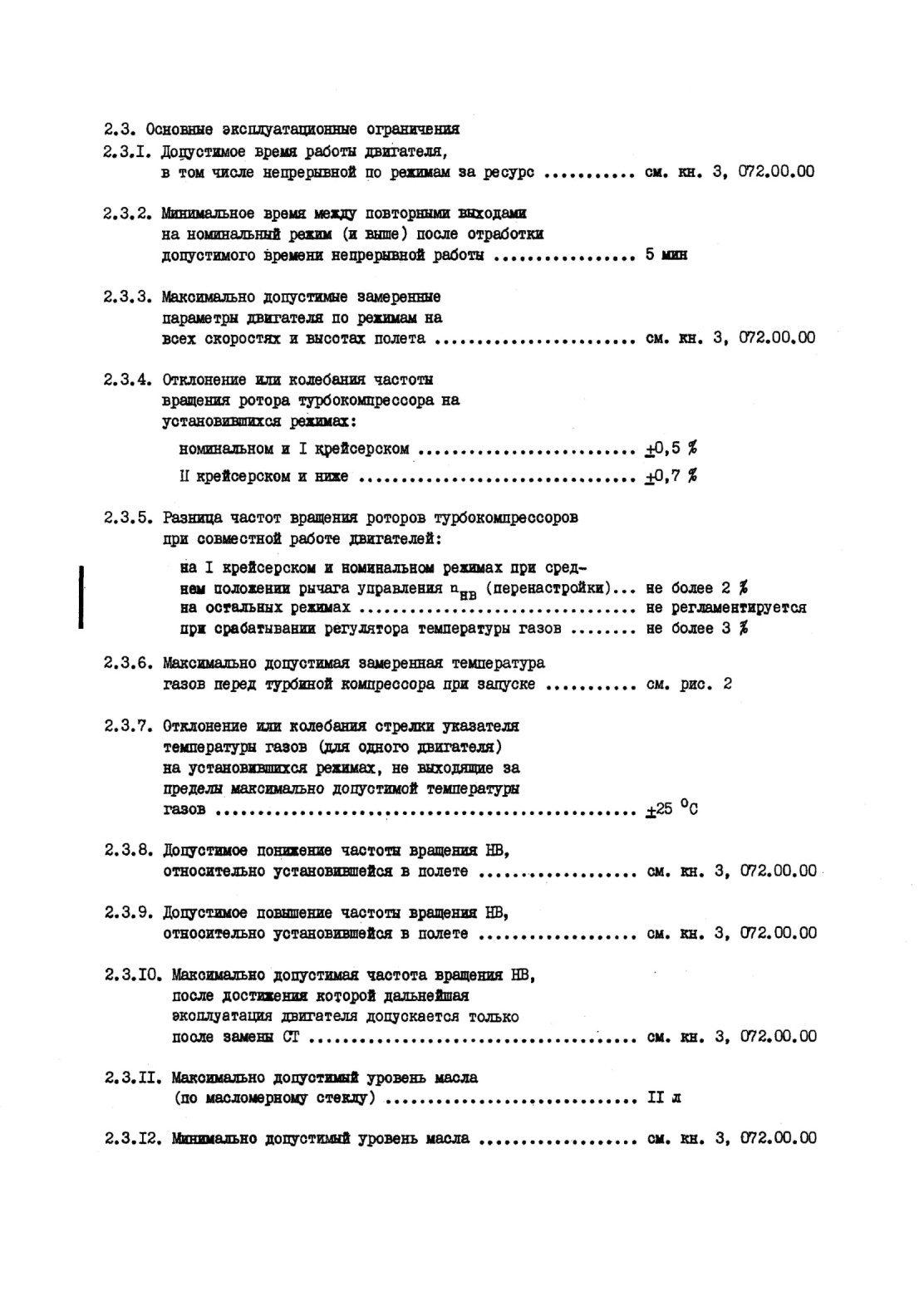

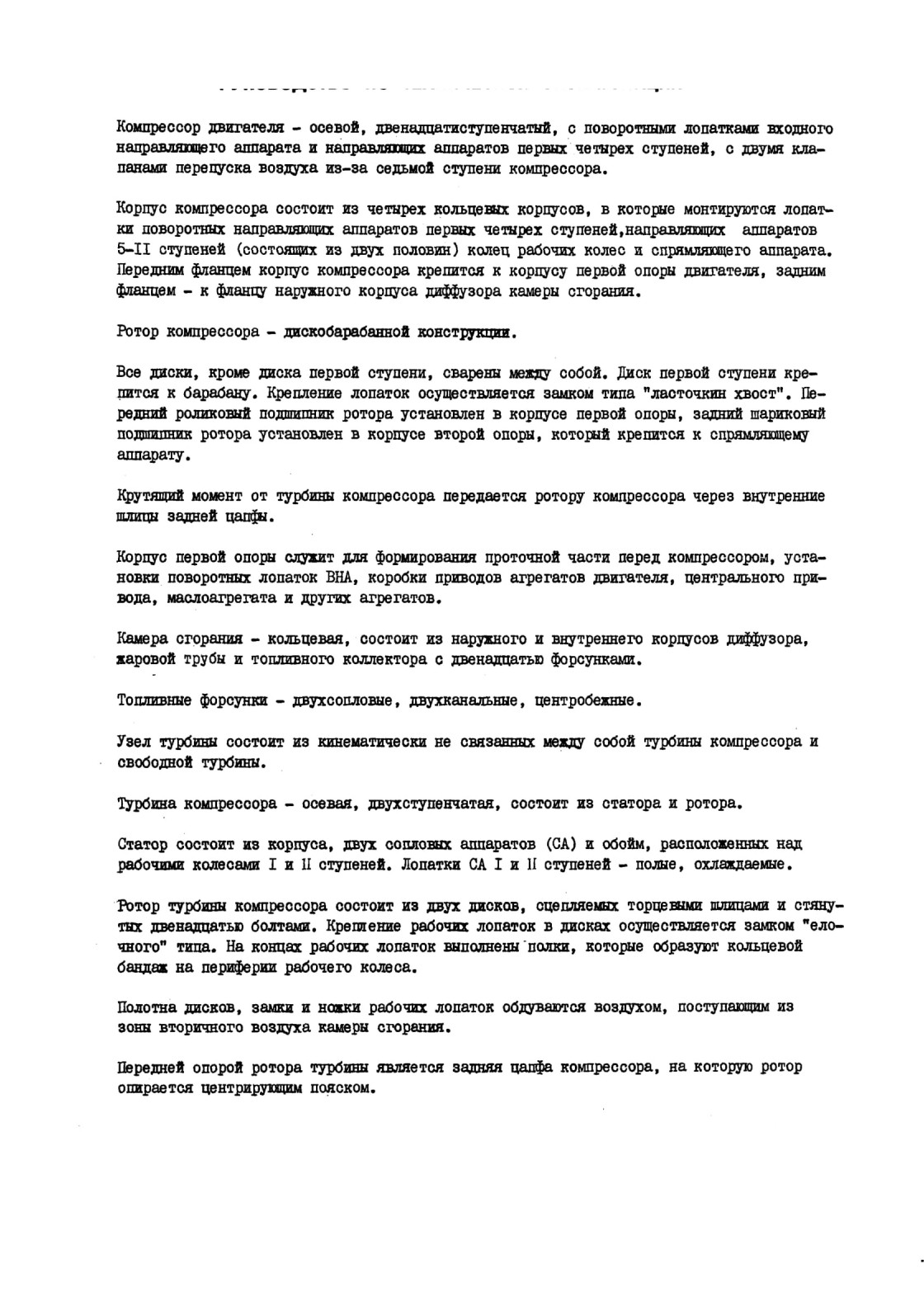

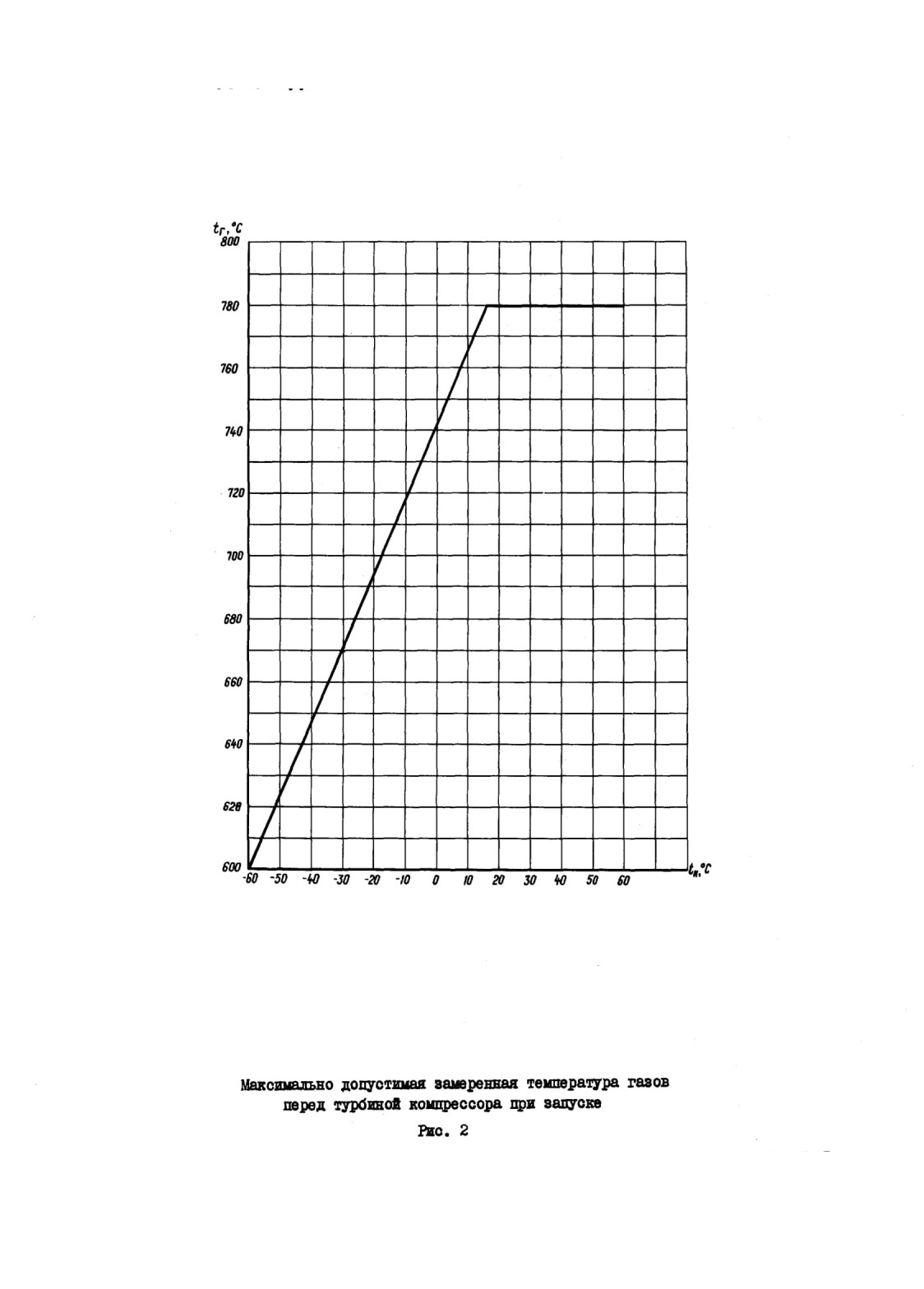

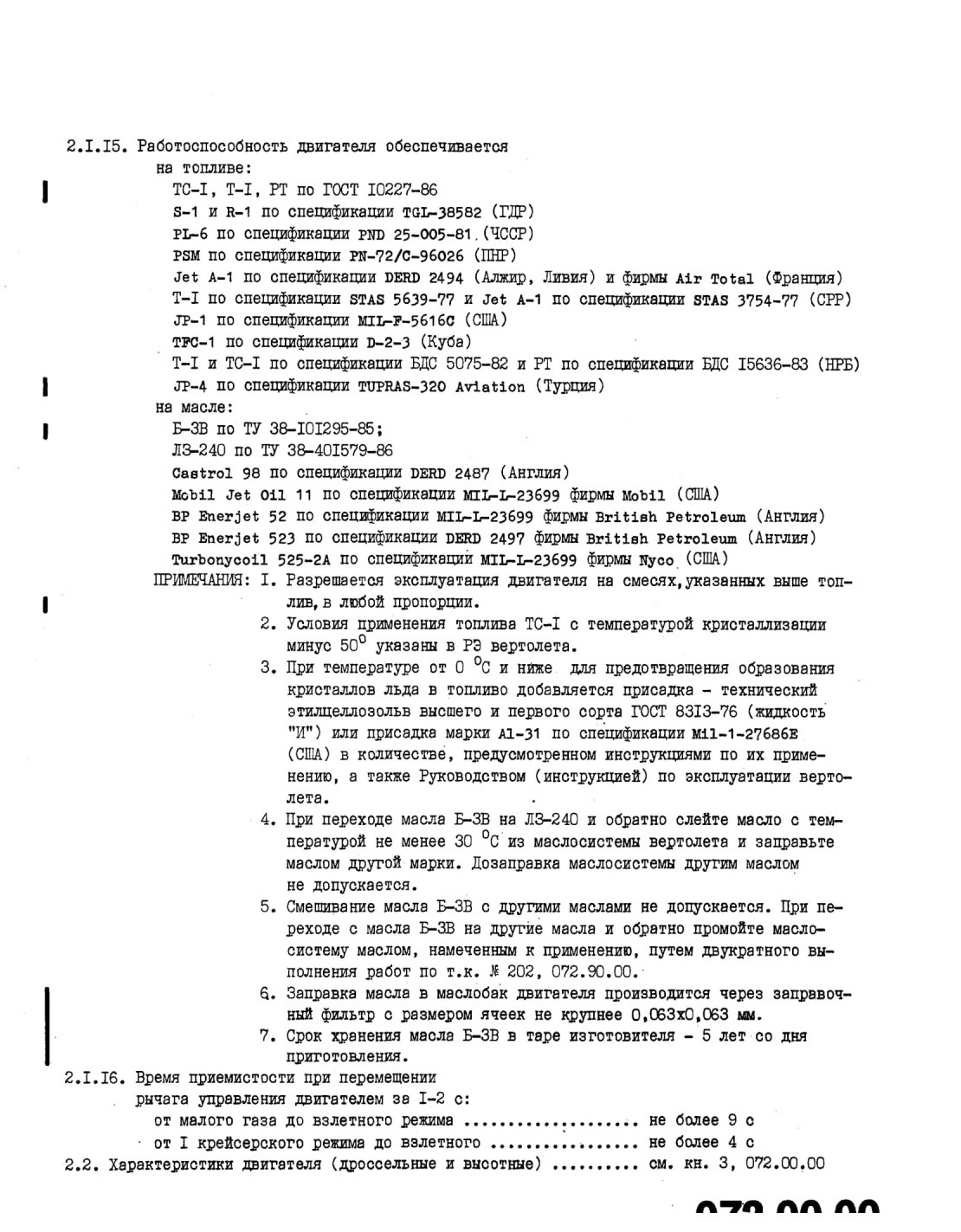

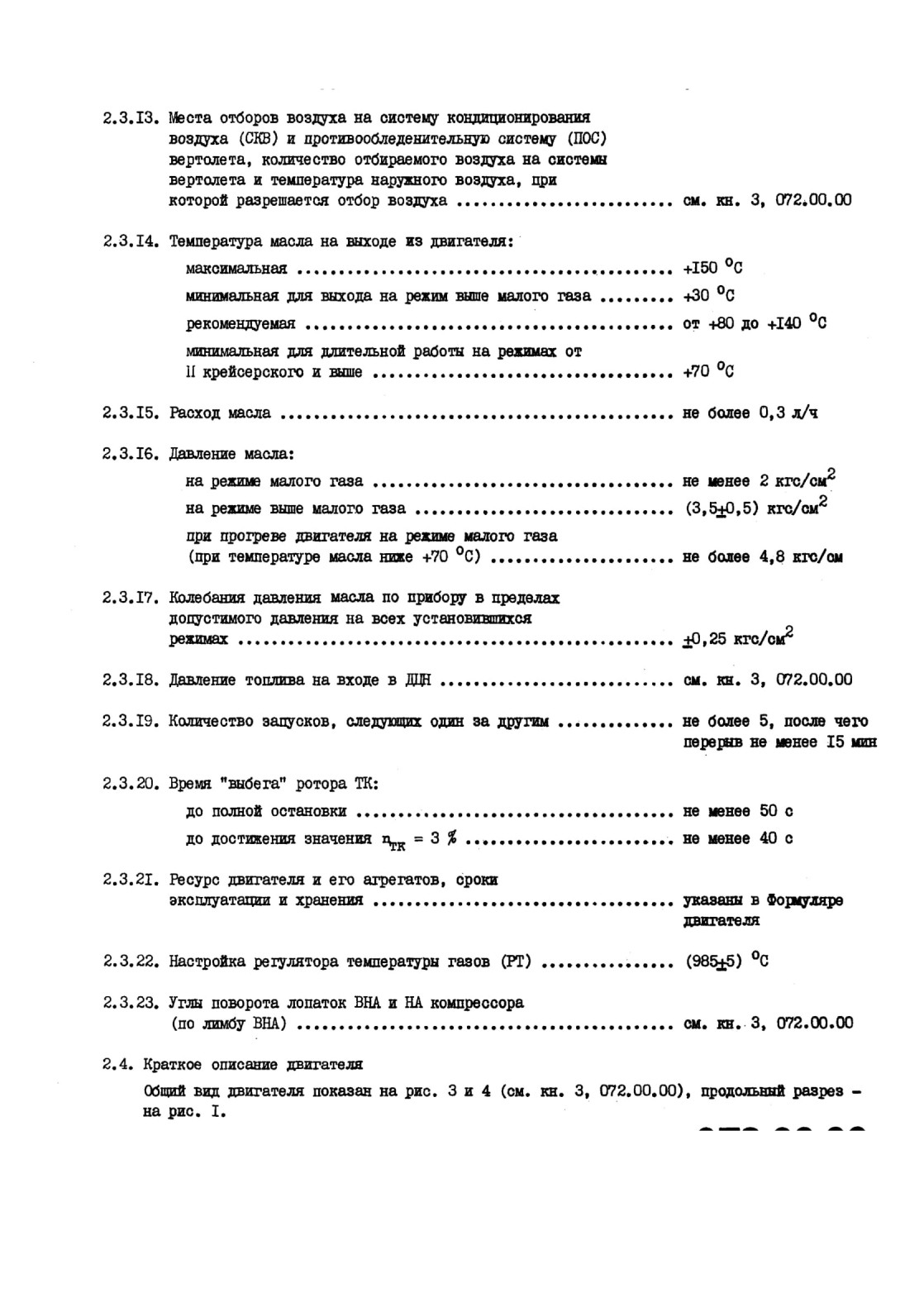

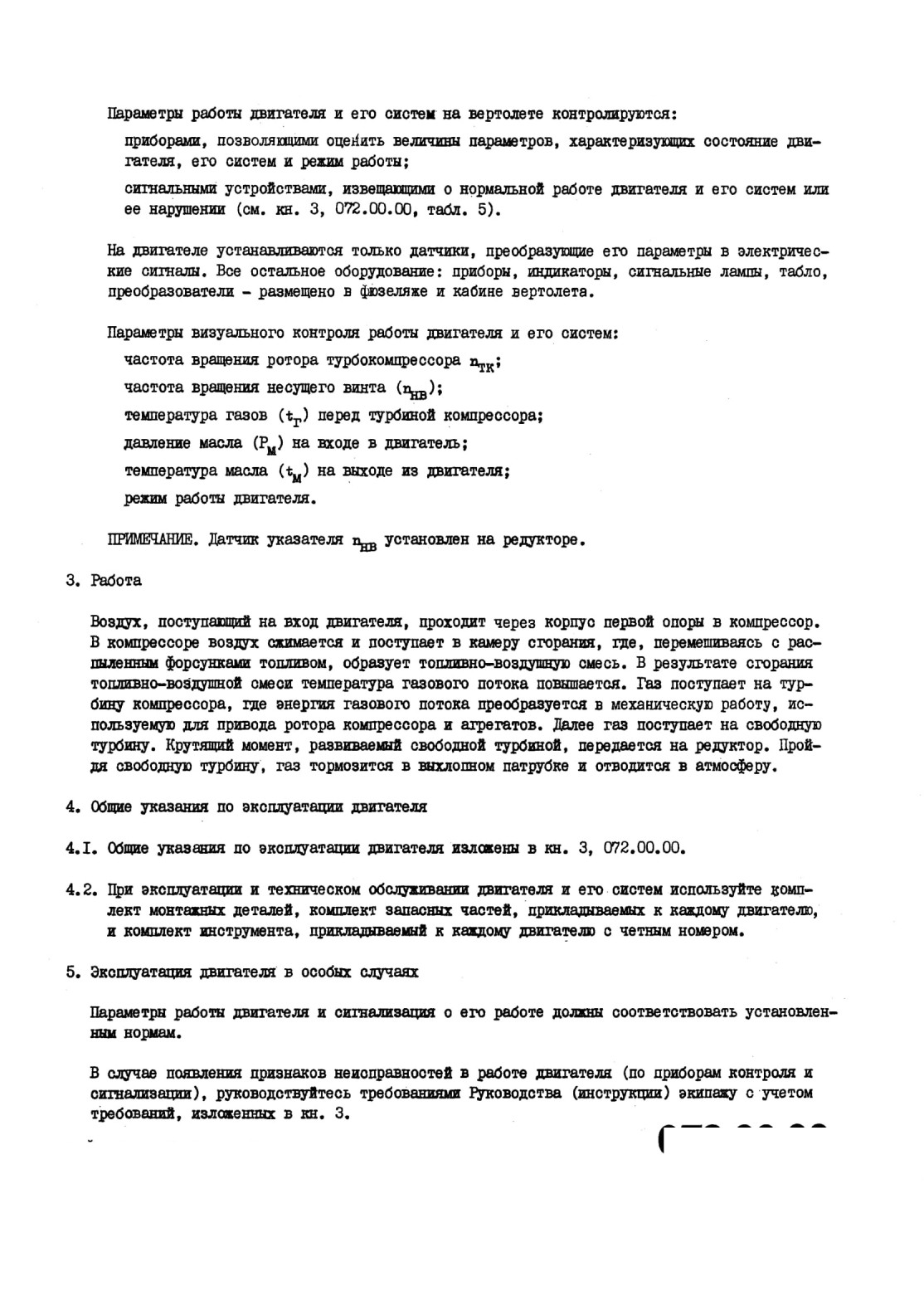

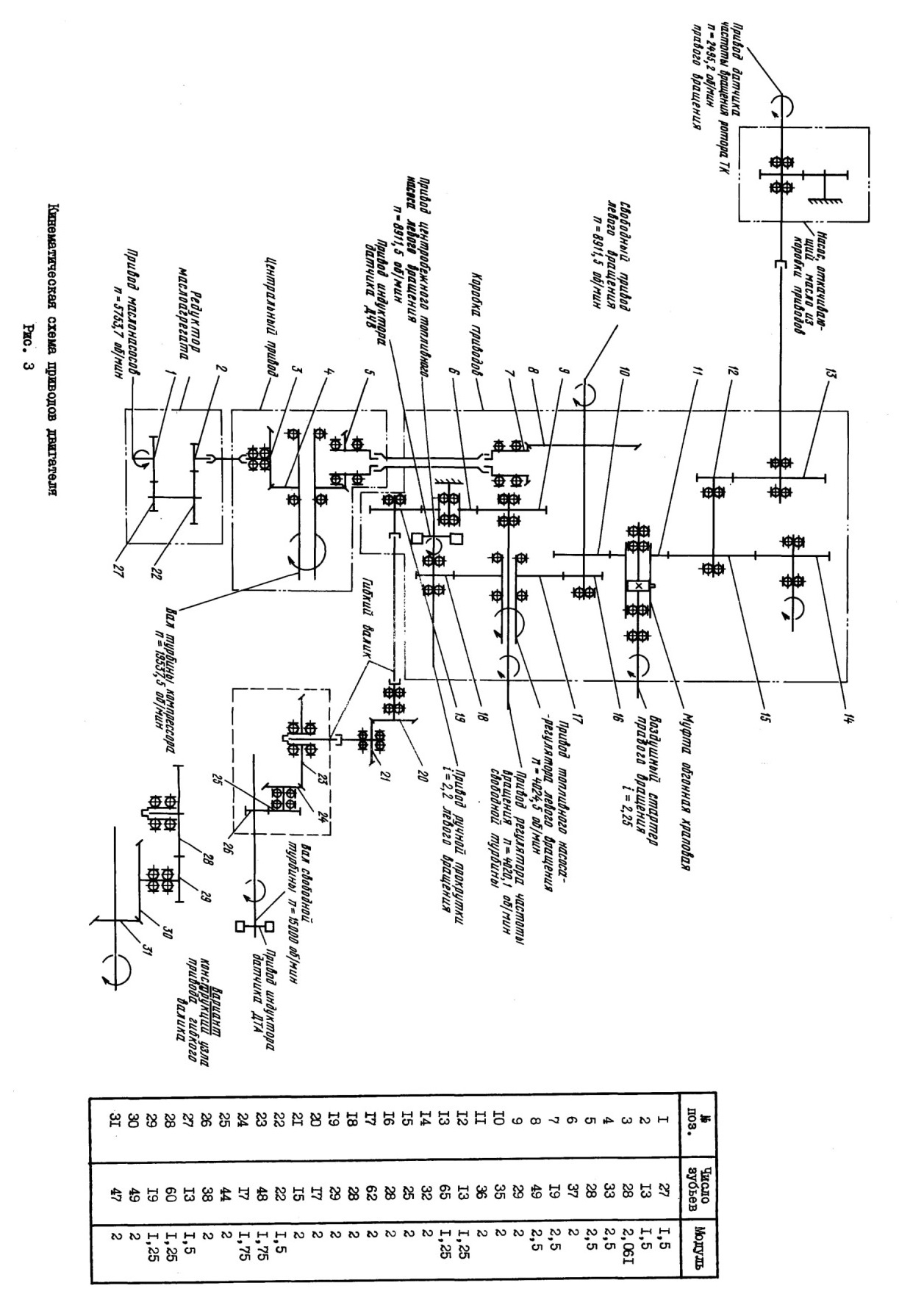

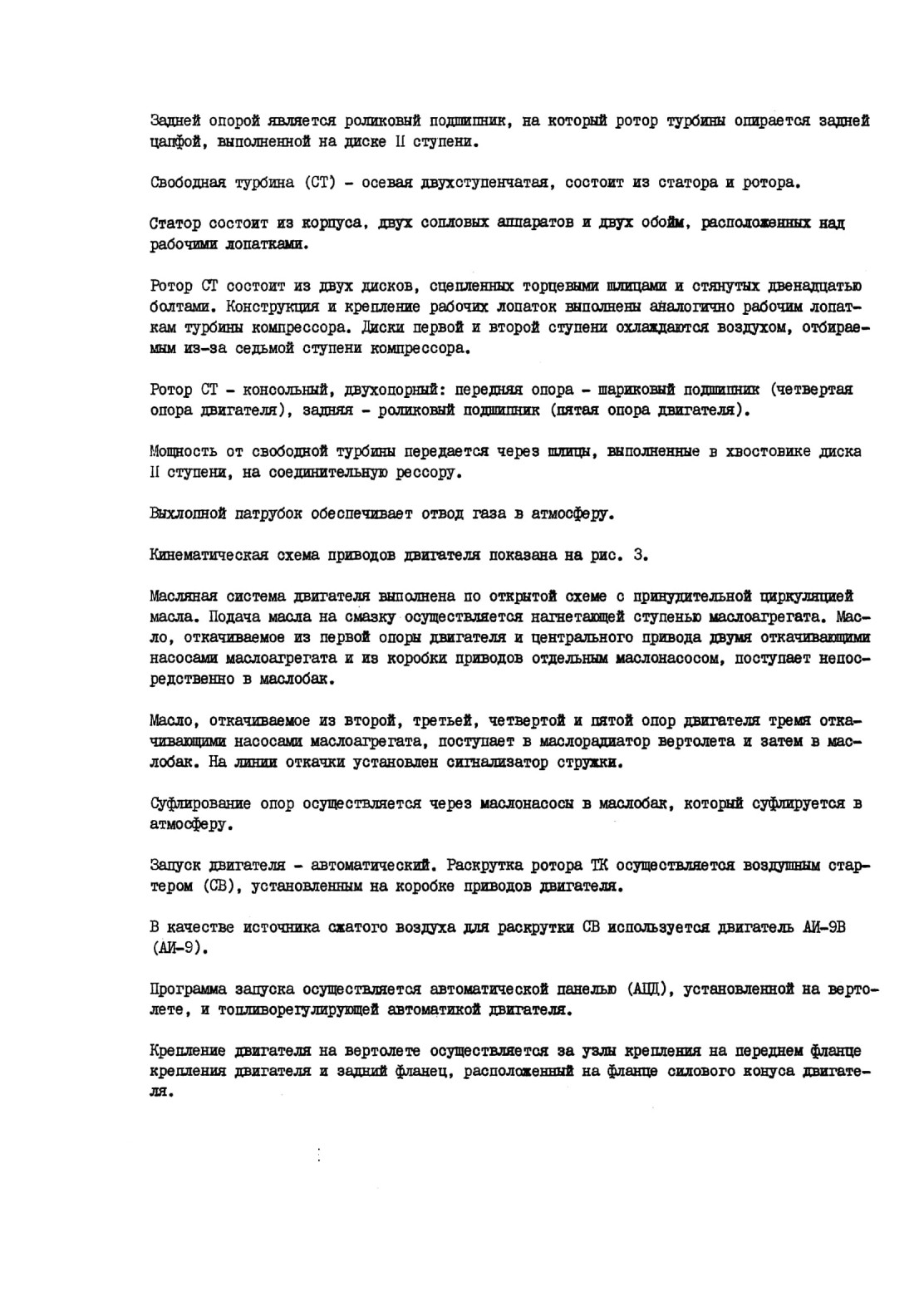

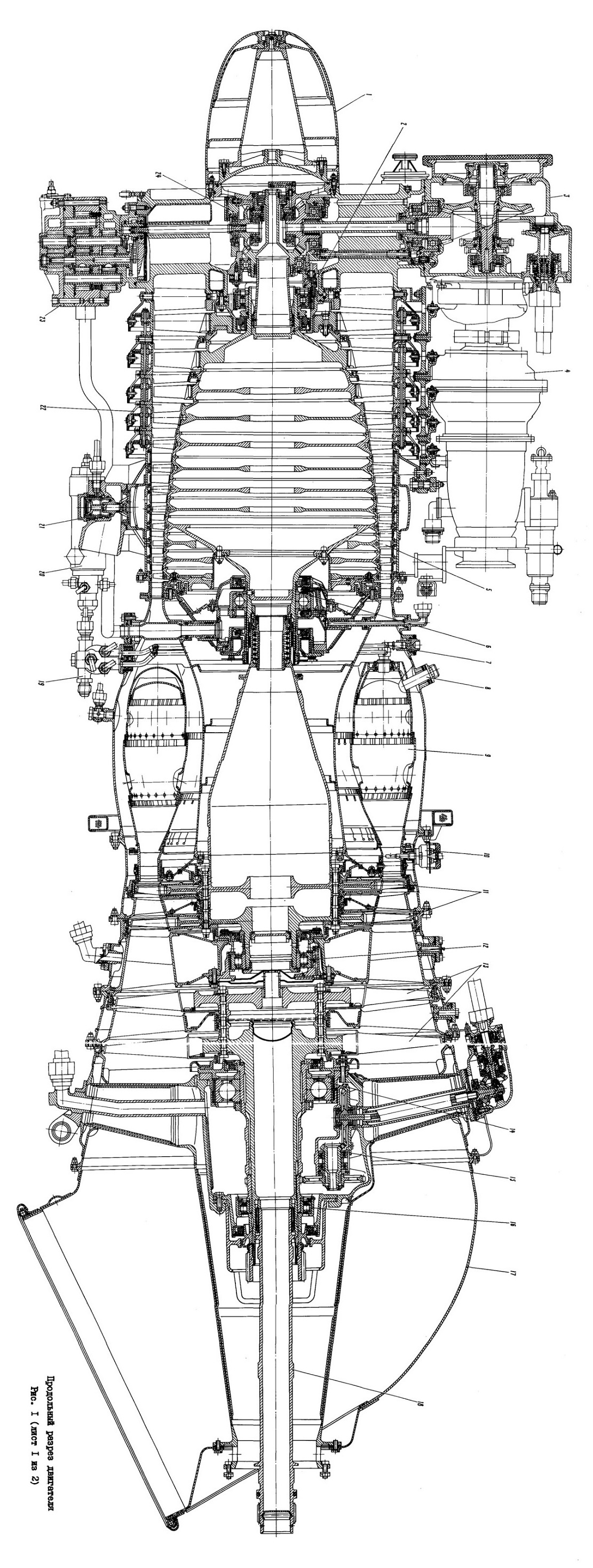

 Рис. I Продольный разрез двигателя (лист I из 2)



1. Кок с кронштейном крепления

2. Первая опора

3. Коробка приводов

4. Воздушный стартер

5. Компрессор

6. Вторая опора

7. Топливный коллектор с форсункой

8. Свеча зажигания

9. Камера сгорания

10. Термопара

11. Турбина компрессора

12. Третья опора

13. Свободная турбина

14. Четвертая опора

15. Узел привода регулятора частоты вращения СТ

16. Пятая опора

17. Выхлопной патрубок

18. Соединительная рессора

19. Дренажный клапан (блок дренажных клапанов)

20. Гидроцилиндр с концевым переключателем

21. Клапан перепуска воздуха

22. Рычажный механизм поворота НА

23. Нижний маслоагрегат

24. Центральный привод

ПРИМЕЧАНИЕ. На некоторых модификациях кок (I)

может отсутствовать, а узел (15) на двигателях выпуска до 01.01.81 г. имеет другую конструкцию (см. 072.53.00).


Рис. I (лист 2 из 2) Продольный разрез двигателя
