Haas Руководство оператора фрезерного станка 96-RU8210 (Редакция A Aпрель 2016 г) - часть 16

Подстановка

адреса

238

Операторы

присваивания

Операторы

присваивания

позволяют

изменять

переменные

.

Формат

оператора

присваивания таков

:

<

выражение

>

=<

выражение

>

;

Выражение

слева

от

знака

равенства

всегда

должно

прямо

или

косвенно

указывать

на

макропеременную

.

Эта

макропрограмма

инициализирует

последовательность

переменных

до

любого

значения

.

В

этом

примере

используется

и

прямое

,

и

косвенное

присваивание

.

% ;

O50001 (

ИНИЦИАЛИЗАЦИЯ

ПОСЛЕДОВАТЕЛЬНОСТИ

ПЕРЕМЕННЫХ

) ;

N1 IF [#2 NE #0] GOTO2 (B=

базовая

переменная

) ;

#3000=1 (

Базовая

переменная

не

задана

) ;

N2 IF [#19 NE #0] GOTO3 (S=

размер

массива

) ;

#3000=2 (

Размер

массива

не

задан

) ;

N3 WHILE [#19 GT 0] DO1 ;

#19=#19-1 (

Обратный

отсчет

) ;

#[#2+#19]=#22 (V=

значение

для

присваивания

массиву

) ;

END1 ;

M99 ;

% ;

Можно

использовать

макропрограмму

выше

для

инициализации

трех

совокупностей

переменных

следующим образом

:

% ;

G65 P300 B101. S20 (

ИНИЦ

101..120

КАК

#0) ;

G65 P300 B501. S5 V1. (

ИНИЦ

501..505

КАК

1.0) ;

G65 P300 B550. S5 V0 (

ИНИЦ

550..554

КАК

0.0) ;

% ;

Десятичная

точка

в

B101.

и

т

.

д

.

обязательна

.

Управляющие

операторы

Управляющие

операторы

позволяют

программисту

выполнять

как

условные

,

так

и

безусловные

переходы

.

Они

также

дают

возможность

повторять

выполнение

части

текста

программы

в

зависимости

от условия

.

Программирование

опций

239

Безусловный

переход

(GOTOnnn

и

M99 Pnnnn)

Система

управления

HAAS

позволяет

использовать

два

способа

безусловного

перехода

.

Безусловный

переход

всегда

осуществляется

к

указанному

блоку

.

Команда

M99 P15

выполнит

безусловный

к

блоку

номер

15.

Команду

M99

можно

использовать

независимо

от

того

,

установлены

макросы

,

или

нет

,

и

это

традиционный

способ

безусловного

перехода

в

системе

управления

Haas.

GOTO15

делает

то

же

,

что

M99 P15

.

В

системе

управления

Haas

команду

GOTO

можно

использовать

в

одной

строке

с

другими

G-

кодами

.

GOTO

исполняется

после

всех

других

команд

,

например

,

М кодов

.

Вычисляемый

переход

(GOTO#n

и

GOTO [

выражение

])

Вычисляемый

переход

позволяет

программе

передавать

управление

другой

строке

кода

в

той

же

подпрограмме

.

Система

управления

может

вычислить

блок

,

пока

выполняется

программа

,

с

помощью

формы

GOTO [

выражение

]

,

или

она

может

передать

блок

для

обработки

с

помощью

локальной

переменной

,

как

делается

в

форме

GOTO#n

.

Команда

GOTO

округляет

переменную

или

результат

выражения

,

связанного

с

вычисляемым

переходом

.

Например

,

если

переменная

#1

содержит

значение

4.49,

а

программа

содержит

команду

перехода

GOTO#1

,

система

управления

делает

попытку

перехода

к

блоку

,

который

содержит

N4

.

Если

#1

содержит

значение

4.5,

то

система

управления

перейдет

в

блок

,

который

содержит

N5

.

Пример

:

Можно

развить

следующий

скелет

текста

программы

для

составления

программы

,

которая

наносит

серийные

номера

на

детали

:

% ;

O50002 (

ВЫЧИСЛЯЕМЫЙ

ПЕРЕХОД

) ;

(D=

Десятичная

цифра

,

которая

будет

гравироваться

) ;

;

IF [[#7 NE #0] AND [#7 GE 0] AND [#7 LE 9]] GOTO99 ;

#3000=1 (

Недопустимая

цифра

) ;

;

N99 ;

#7=FIX[#7] (

Усечение

возможной

дробной

части

) ;

;

GOTO#7 (

Теперь

гравируется

цифра

) ;

;

N0 (

Выполнение

цифры

ноль

) ;

M99 ;

;

N1 (

Выполнение

цифры

один

) ;

;

M99 ;

% ;

С

помощью

приведенной

выше

подпрограммы

можно

использовать

этот

вызов

,

чтобы

гравировать

пятую

цифру

:

Подстановка

адреса

240

G65 P9200 D5 ;

;

Вычисляемые

переходы

GOTO

с

использованием

выражения

можно

использовать

для

обработки

переходов

на

основе

результатов

опроса

входов

оборудования

.

Например

:

% ;

GOTO [[#1030*2]+#1031] ;

NO(1030=0, 1031=0) ;

...M99 ;

N1(1030=0, 1031=1) ;

...M99 ;

N2(1030=1, 1031=0) ;

...M99 ;

N3(1030=1, 1031=1) ;

...M99 ;

% ;

#1030

и

#1031

.

Условный

переход

(IF

и

M99 Pnnnn)

Условный

переход

позволяет

программе

передавать

управление

другому

фрагменту

кода

в

той

же

подпрограмме

.

Условный

переход

может

использоваться

,

только

если

разрешено

использование

макросов

.

Система

управления

Haas

позволяет

выполнять

условные

переходы

двумя

похожими способами

.

IF [<

условное

выражение

>

] GOTOn ;

Как

говорилось

выше

, <

условное

выражение

> –

это

любое

выражение

,

использующее

какой

-

либо

из

шести

булевых

операторов

:

EQ

,

NE

,

GT

,

LT

,

GE

или

LE

.

Выражение

обязательно

заключается

в

скобки

.

Для

системы

управления

Haas

включать

эти

операторы

не

обязательно

.

Например

:

IF [#1 NE 0.0] GOTO5 ;

;

может

также

иметь

вид

:

IF [#1] GOTO5 ;

;

В

этом

операторе

,

если

значение

переменной

#1

не

равно

0.0

или

не

неопределенное

значение

#0

,

то

произойдет

переход

к

блоку

5,

в

противном

случае

будет

исполняться

следующий блок

.

На

системе

управления

Haas, <

условное

выражение

>

также

используется

с

форматом

M99 Pnnnn

.

Например

:

G00 X0 Y0 [#1EQ#2] M99 P5 ;

;

Программирование

опций

241

Здесь

условие

относится

только

к

части

M99

оператора

.

Станок

получает

команду

перейти

к

X0

,

Y0

независимо

от

того

,

является

ли

выражение

истинным

или

ложным

.

В

зависимости

от

значения

выражения

выполняется

только

переход

M99

.

Рекомендуется

использовать

вариант

IF GOTO

,

если

необходимо

обеспечить

переносимость кода

.

Условное

выполнение

(IF THEN)

Исполнение

управляющих

операторов

может

также

осуществляться

с

помощью

конструкции

IF THEN

.

Формат следующий

:

IF [<

условное

выражение

>

] THEN <

оператор

>

;

;

ПРИМЕЧАНИЕ

:

Для

сохранения

совместимости

с

синтаксисом

FANUC

оператор

THEN

нельзя

использовать

с

GOTOn

.

Этот

формат

традиционно

используется

для

условных

операторов

присваивания

,

например

:

IF [#590 GT 100] THEN #590=0.0 ;

;

Переменной

#590

присваивается

нулевое

значение

,

если

когда

значение

#590

превышает

100.0.

В

системе

управления

Haas,

если

условное

выражение

возвращает

ЛОЖЬ

(0.0),

то

оставшаяся

часть

блока

IF

игнорируется

.

Это

значит

,

что

для

управляющих

операторов

также

можно

задавать

условия

,

чтобы

можно

было

написать

что

-

то следующее

:

IF [#1 NE #0] THEN G01 X#24 Y#26 F#9 ;

;

При

этом

линейное

перемещение

будет

выполняться

только

в

том

случае

,

если

переменной

#1

было

присвоено

значение

.

Ниже

приводится

еще

один пример

:

IF [#1 GE 180] THEN #101=0.0 M99 ;

;

То

есть

,

если

значение

переменной

#1

(

адрес

A

)

больше

или

равно

180,

то

переменной

#101

присваивается

нулевое

значение

и

происходит

возврат

из подпрограммы

.

Вот

пример

использования

оператора

IF

,

который

выполняет

переход

,

если

переменная

инициализирована

и

имеет

какое

-

либо

значение

.

В

противном

случае

обработка

продолжается

и

выдается

сигнал

об

ошибке

.

Помните

,

что

при

выдаче

сигнала

об

ошибке

происходит

останов

выполнения программы

.

% ;

Подстановка

адреса

242

N1 IF [#9NE#0] GOTO3 (

ПРОВЕРКА

ЗНАЧЕНИЯ

В

F) ;

N2 #3000=11(

НЕТ

СКОРОСТИ

ПОДАЧИ

) ;

N3 (

ПРОДОЛЖИТЬ

) ;

% ;

Повторение

/

использование

циклов

(WHILE DO END)

Важной

характеристикой

любого

языка

программирования

является

способность

исполнять

последовательности

операторов

заданное

число

раз

или

выполнять

циклы

операторов

до

достижения

некоторого

условия

.

Традиционное

программирование

с

помощью

G-

кодов

позволяет

делать

это

,

используя

L

-

адрес

.

Подпрограмму

можно

выполнять

любое

количество

раз

,

используя

L

адрес

.

M98 P2000 L5 ;

;

Возможности

этого

подхода

ограничены

,

поскольку

нельзя

прервать

исполнение

подпрограммы

по

условию

.

Макросы

обеспечивают

большую

гибкость

,

позволяя

использовать

циклическую

конструкцию

WHILE-DO-END.

Например

:

% ;

WHILE [<

условное

выражение

>

] DOn ;

<

операторы

>

;

ENDn ;

% ;

Эта

программа

выполняет

операторы

между

DOn

и

ENDn

,

пока

условное

выражение

остается

истинным

.

Скобки

в

выражении

обязательны

.

Если

выражение

становится

ложным

,

то

далее

исполняется

блок

после

ENDn

.

Вместо

WHILE

можно

использовать

краткое

написание

WH

.

Часть

оператора

DOn

-

ENDn

–

согласованная

пара

.

Значение

n

равно

1-3.

Это

значит

,

что

в

подпрограмме

может

быть

максимум

три

вложенных

цикла

.

Вложение

–

это

цикл внутри цикла

.

Несмотря

на

то

что

вложенность

операторов

WHILE

возможна

только

до

трех

уровней

,

фактически

ограничений

нет

,

поскольку

каждая

подпрограмма

может

иметь

до

трех

уровней

вложенности

.

При

необходимости

получить

вложенность

более

3

уровней

можно

вынести

фрагмент

с

тремя

младшими

уровнями

вложенности

в

подпрограмму

и

таким

образом

обойти ограничение

.

Если

в

подпрограмме

используется

два

независимых

цикла

WHILE

,

они

могут

использовать

один

и

тот

же

индекс

вложенности

.

Например

:

% ;

#3001=0 (

ОЖИДАТЬ

500

МИЛЛИСЕКУНД

) ;

WH [#3001 LT 500] DO1 ;

END1 ;

<

Другие

операторы

>

Программирование

опций

243

#3001=0 (

ОЖИДАТЬ

300

МИЛЛИСЕКУНД

) ;

WH [#3001 LT 300] DO1 ;

END1 ;

% ;

Можно

использовать

GOTO

для

перехода

из

фрагмента

,

ограниченного

DO

-

END

,

но

с

помощью

GOTO

невозможно

перейти

внутрь

цикла

.

Переход

в

пределах

цикла

,

ограниченного

DO

-

END

,

с

помощью

GOTO

допускается

.

Бесконечный

цикл

можно

выполнить

,

если

удалить

WHILE

и

выражение

.

Таким

образом

,

% ;

DO1 ;

<

операторы

>

END1 ;

% ;

выполнение

продолжается

до

нажатия

клавиши

СБРОС

.

ПРЕДОСТЕРЕЖЕНИЕ

:

Избегайте

следующей

ошибки

:

% ;

WH [#1] D01 ;

END1 ;

% ;

В

этом

примере

выдается

сигнал

об

ошибке

,

указывающий

,

что

Then

не

обнаружено

;

Then

относится

к

D01

.

Замените

D01

(

ноль

)

на

DO1

(

латинская

буква

O).

6.14.6

Связь

с

внешними

устройствами

- DPRNT[ ]

Макросы

обеспечивают

дополнительные

возможности

для

связи

с

периферийными

устройствами

.

С

помощью

устройств

,

которые

обеспечивает

пользователь

,

можно

выполнять

оцифровку

деталей

,

создавать

отчеты

об

исполнении

программы

или

синхронизировать

системы

управления

.

Форматный

вывод

данных

Оператор

DPRNT

позволяет

программе

отправлять

форматированный

текст

в

последовательный

порт

.

Оператор

DPRNT

может

распечатать

любой

текст

и

любую

переменную

через

последовательный

порт

.

Форма

оператора

DPRNT

указана ниже

:

DPRNT [<

текст

> <#nnnn[wf]>... ] ;

Связь

с

внешними

устройствами

- DPRNT[ ]

244

Команда

DPRNT

должна

быть

единственной

командой

в

блоке

.

В

предыдущем

примере

<

текст

>

-

это

любые

символы

от

A

до

Z

или

буквы

(+,-,/,*

и

пробел

).

Звездочка

при

выводе

преобразуется

в

пробел

.

Строка

<#nnnn[wf]>

–

это

переменная

,

после

которой

указан

формат

.

Номером

переменной

может

быть

любая

макропеременная

.

Указание

формата

[wf]

является

обязательным

и

состоит

из

двух

цифр

в

квадратных

скобках

.

Помните

,

что

макропеременные

-

это

действительные

числа

с

целой

и

дробной

частями

.

Первая

цифра

в

обозначении

формата

указывает

общее

число

знаков

,

зарезервированных

на

выходе

для

целой

части

.

Вторая

цифра

указывает

на

общее

число

знаков

,

зарезервированных

для

дробной

части

.

Система

управления

может

использовать

любое

число

от

0-9,

как

для

целых

,

так

и

для

дробных

частей

.

Между

целой

и

дробной

частью

числа

печатается

десятичная

точка

.

Дробная

часть

округляется

до

наименьшего

значимого

разряда

.

Если

для

дробной

части

зарезервировано

0

знаков

,

десятичная

точка

не

печатается

.

При

наличии

дробной

части

нулевые

младшие

разряды

выводятся

на

печать

.

Для

целой

части

резервируется

как

минимум

один

разряд

,

даже

если

она

равна

нулю

.

Если

целая

часть

числа

имеет

меньше

знаков

,

чем

зарезервировано

,

то

вместо

старших

разрядов

выводятся

пробелы

.

Если

значение

целой

части

имеет

больше

знаков

,

чем

зарезервировано

,

то

поле

печати

расширяется

так

,

чтобы

вместить

эти цифры

.

Система

управления

передает

возврат

каретки

после

каждого

блока

DPRNT.

Пример

DPRNT[ ]:

Настройки

DPRNT[ ]

Настройка

261

определяет

назначение

для

операторов

DPRNT.

Можно

выбрать

их

вывод

в

файл

или

в

порт

TCP.

Настройки

262

и

263

задают

назначение

для

вывода

данных

DPRNT.

Дальнейшую

информацию

см

.

в

разделе

«

Настройки

»

настоящего

руководства

.

Код

Вывод

#1= 1.5436 ;

DPRNT[X#1[44]*Z#1[03]*T#1[40]] ;

X1.5436 Z 1.544 T 1

DPRNT[***

ИЗМЕРЕННЫЙ

*

ВНУТРЕННИЙ

*

ДИАМ

ЕТР

***] ;

ИЗМЕРЕННЫЙ

ВНУТРЕННИЙ

ДИАМЕТР

DPRNT[] ;

(

без

текста

,

только

возврат

каретки

)

#1=123.456789 ;

DPRNT[X-#1[35]] ;

X-123.45679 ;

Программирование

опций

245

Исполнение

Операторы

DPRNT

выполняются

во

время

опережающего

просмотра

.

Это

значит

,

что

необходимо

внимательно

следить

за

тем

,

где

в

программе

находятся

операторы

DPRNT

,

особенно

если

планируется

распечатка

.

Для

ограничения

опережающего

просмотра

удобно

использовать

G103

.

Если

необходимо

ограничить

интерпретацию

опережающего

просмотра

одним

блоком

,

необходимо

включить

следующую

команду

в

начало

программы

:

Это

заставляет

систему

управления

выполнять

опережающий

просмотр

на

2

блока

.

G103 P1 ;

Для

отмены

ограничения

предел

опережающего

просмотра

измените

команду

на

G103 P0

.

G103

невозможно

использовать

при

активной

коррекции

на инструмент

.

Редактирование

Неправильная

структура

или

расстановка

операторов

макропрограммы

приводит

к

сигналу

об

ошибке

.

При

редактировании

выражений

будьте

внимательны

,

соблюдайте

парность скобок

.

Функцию

DPRNT[ ]

можно

редактировать

так

же

,

как

комментарий

.

Ее

можно

удалить

,

перенести

как

единое

целое

или

отредактировать

отдельные

элементы

в

скобках

.

Ссылки

на

переменные

и

описания

формата

необходимо

изменять

как

единое

целое

.

Если

необходимо

изменить

[24]

на

[44],

установите

курсор

так

,

чтобы

[24]

было

выделено

,

введите

[44]

и

нажмите

[ENTER]

(

ввод

).

Помните

,

что

для

перемещения

по

длинным

выражениям

DPRNT[ ]

можно

использовать

маховичок

толчковой

подачи

.

Адреса

,

содержащие

выражения

,

могут

иметь

несколько

запутанный

вид

.

В

этом

случае

символьный

адрес

является

самостоятельной

единицей

.

Например

,

в

следующем

блоке

содержится

адресное

выражение

в

Х

:

G01 G90 X [COS [90]] Y3.0 (

ПРАВИЛЬНО

) ;

Здесь

Х

и

скобки

являются

самостоятельным

элементом

и

могут

редактироваться

отдельно

.

Возможно

путем

редактирования

удалить

выражение

целиком

и

заменить

его

константой

с

плавающей точкой

.

G01 G90 X 0 Y3.0 (

НЕПРАВИЛЬНО

) ;

Выполнение

приведенного

выше

блока

вызовет

сигнал

об

ошибке

.

Правильный

вид

блока

должен

быть следующим

:

G01 G90 X0 Y3.0 (

ПРАВИЛЬНО

) ;

ПРИМЕЧАНИЕ

:

Между

X

и

нулем

(0)

нет

пробела

.

ПОМНИТЕ

,

что

если

вы

видите

отдельный

текстовый

символ

, –

это

адресное выражение

.

G65

Опция

вызова

макроподпрограммы

(

группа

00)

246

6.14.7

G65

Опция

вызова

макроподпрограммы

(

группа

00)

G65

-

это

программа

,

вызывающая

подпрограмму

и

способная

передавать

ей

аргументы

.

Используется

следующий

формат

:

G65 Pnnnnn [Lnnnn] [

аргументы

] ;

Аргументы

,

выделенные

курсивом

в

квадратных

скобках

,

являются

необязательными

.

Для

получения

дополнительной

информации

об

аргументах

макросов

см

.

раздел

«

Программирование

».

Команда

G65

требует

наличия

адреса

Р

,

соответствующего

номеру

программы

,

которая

находится

на

диске

системы

управления

.

При

использовании

адреса

L

вызов

макроса

повторяется

заданное

количество раз

.

При

вызове

подпрограммы

система

управления

ищет

ее

на

активном

диске

.

Если

подпрограмму

не

удается

обнаружить

на

активном

диске

,

система

управления

выполняет

поиск

на

диске

,

указанном

в

настройке

251.

Дополнительную

информацию

о

поиске

подпрограммы

см

.

в

разделе

«

Настройка

путей

поиска

».

Если

система

управления

не

находит

подпрограмму

,

подается

сигнал

об

ошибке

.

В

примере

1

подпрограмма

1000

вызывается

один

раз

,

при

этом

условия

ей

не

передаются

.

Вызовы

G65

похожи

на

вызовы

M98

,

но

не

идентичны

им

.

Вызовы

G65

допускают

вложение

до

9

уровней

,

это

значит

,

что

программа

1

может

вызвать

программу

2,

программа

2

может

вызвать

программу

3,

а

программа

3

может

вызвать

программу

4.

Пример

1:

%

G65 P1000 (

Вызов

подпрограммы

O01000

как

макроса

) ;

M30 (

Останов

программы

) ;

O01000 (

Макроподпрограмма

) ;

...M99 (

Возврат

из

макроподпрограммы

) ;

%

В

примере

2

подпрограмма

9010

предназначена

для

сверления

серии

отверстий

по

линии

,

наклон

которой

определяется

аргументами

X

и

Y

,

передающимися

ей

в

командной

строке

G65

.

Глубина

сверления

Z

передается

как

Z

,

скорость

подачи

передается

как

F

,

а

количество

отверстий

,

которые

необходимо

просверлить

,

передается

как

T

.

Отверстия

сверлятся

по

линии

,

начиная

с

текущего

положения

инструмента

на

момент

вызова макроподпрограммы

.

Пример

2:

ПРИМЕЧАНИЕ

:

Программа

O09010

подпрограммы

должна

находиться

на

активном

диске

или

на

диске

,

заданном

в

настройке

252.

% G00 G90 X1.0 Y1.0 Z.05 S1000 M03 (

Позиционирование

инструмента

) ; G65 P9010 X.5 Y.25 Z.05 F10. T10 (

Вызов

O09010)

; M30 ; O09010 (

Диагональная

последовательность

отверстий

) ;

Программирование

опций

247

F#9 (F =

Скорость

подачи

) ; WHILE [#20 GT 0] DO1 (

Повторить

T

раз

) ; G91 G81 Z#26 (

Сверление

на

глубину

Z) ; #20=#20-1

(

Обратный

отсчет

) ; IF [#20 EQ 0] GOTO5 (

Все

отверстия

выполнены

) ; G00 X#24 Y#25 (

Перемещение

по

наклону

) ; N5 END1

; M99 (

Возврат

в

вызывающую

программу

) ; %

Псевдонимы

Коды

псевдонима

–

это

заданные

пользователем

коды

G

и

M,

которые

обращаются

к

макропрограмме

.

Есть

10

кодов

псевдонима

G

и

10

кодов

псевдонима

M,

доступных

пользователям

.

Номера

программ

с

9010

по

9019

зарезервированы

для

псевдонимов

G-

кода

,

а

номера

с

9000

по

9009

зарезервированы

для

псевдонимов

M-

кода

.

Псевдонимы

–

это

способ

назначить

G-

код

или

M-

код

последовательности

G65

P#####

.

Например

,

в

предыдущем

примере

2

было

бы

проще записать

:

G06 X.5 Y.25 Z.05 F10. T10 ;

При

использовании

псевдонимов

переменные

могут

передаваться

с

кодом

G,

переменные

не

могут

передаваться

с

кодом

M.

Здесь

был

заменен

неиспользуемый

G-

код

(

G65 P9010

на

G06

).

Чтобы

предыдущий

блок

работал

,

значение

,

связанное

с

подпрограммой

9010

,

должно

быть

06.

Порядок

настройки

псевдонимов

см

.

в

разделе

«

Настройка

псевдонимов

».

ПРИМЕЧАНИЕ

:

G00

,

G65

,

G66

и

G67

невозможно

использовать

с

псевдонимами

.

Все

остальные

коды

от

1

до

255

можно

использовать

с псевдонимами

.

Если

вызываемая

макросом

подпрограмма

установлена

на

код

G

и

подпрограмма

не

находится

в

памяти

,

выдается

сигнал

об

ошибке

.

Расположение

подпрограммы

см

.

в

разделе

«

G65

Вызов

макроподпрограммы

»

на

странице

Если

подпрограмма

не

обнаружена

,

выдается

сигнал

об ошибке

.

Настройка

псевдонимов

Настройка

псевдонимов

G-

кода

или

M-

кода

выполняется

в

окне

«

Коды

псевдонимов

».

Как

настроить

псевдоним

:

1.

Нажмите

[

НАСТРОЙКА

]

и

перейдите

на

вкладку

Коды

псевдонимов

.

2.

Нажмите

[EMERGENCY STOP]

(

аварийная

остановка

)

в

системе

управления

.

3.

С

помощью

клавиш

курсора

выберите

вызов

макроса

M

или

G,

который

будет

использоваться

.

4.

Введите

номер

кода

G

или

кода

M,

для

которого

необходимо

задать

псевдоним

.

Например

,

если

необходимо

задать

псевдоним

для

кода

G06,

введите

06.

5.

Нажмите

[ENTER]

(

ввод

).

G65

Опция

вызова

макроподпрограммы

(

группа

00)

248

6.

Повторите

пункты

3 - 5

для

других

кодов

G

или

M,

для

которых

задаются

псевдонимы

.

7.

Отпустите

кнопку

[EMERGENCY STOP]

(

аварийная

остановка

)

в

системе

управления

.

Задание

значения

псевдонима

0

выключает

псевдонимы

для

связанной

подпрограммы

.

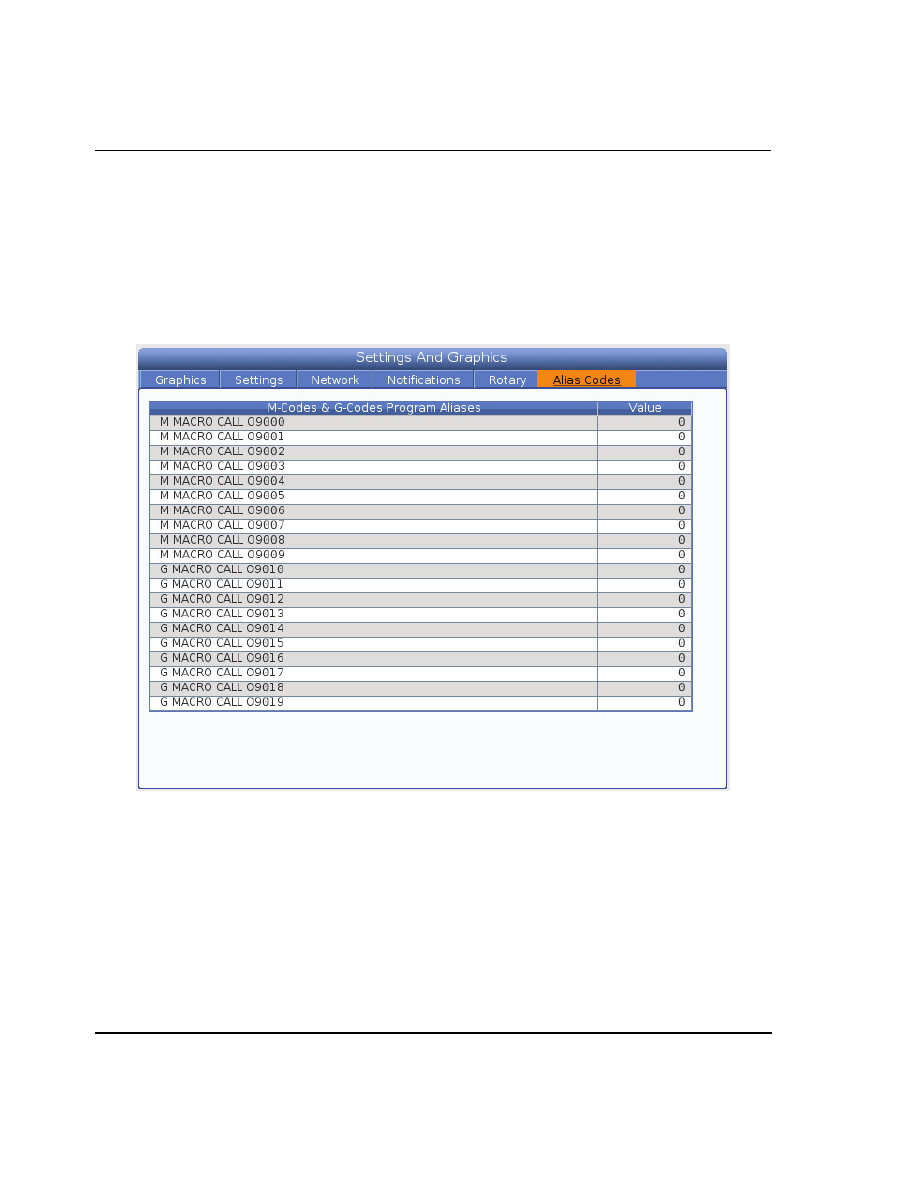

F6.25:

Окно

ALIAS CODES (

коды

псевдонимов

)

Программирование

опций

249

6.15

Подробная

информация

в

Интернете

Информацию

о

программировании

для

другого

дополнительного

оборудования

можно

найти

в

на

сайте

Центра

ресурсов

Haas,

включая

:

•

Программируемая

трубка

подачи

СОЖ

(P-Cool)

•

Система

подачи

СОЖ

через

шпиндель

с

давлением

300-

и

1000-psi (

СОШ

)

•

Система

интуитивного

программирования

(IPS)

•

Беспроводная

система

интуитивного

измерения

(WIPS)

Для

доступа

к

информации

перейдите

на

сайт

www.HaasCNC.com

и

щелкните

на

ссылке

Центр

ресурсов

Haas

.

Также

можно

отсканировать

в

мобильное

устройство

код

,

расположенный

ниже

,

чтобы

прямо

перейти

в

раздел

программирования

дополнительного

оборудования

центра

ресурсов

.

Коды

G

251

Глава

7:

Коды

G

7.1

Введение

В

настоящей

главе

даются

подробные

описания

кодов

G,

которые

используются

для

программирования

станка

.

7.1.1

Список

кодов

G

ПРЕДОСТЕРЕЖЕНИЕ

:

Типовые

программы

в

настоящем

руководстве

были

проверены

на

точность

,

но

они

служат

только

для

иллюстративных

целей

.

Программы

не

определяют

инструменты

,

коррекции

или

материалы

.

Они

не

описывают

зажимную

оснастку

или

другую

крепежную

оснастку

.

Если

необходимо

исполнять

типовую

программу

на

станке

,

это

следует

делать

в

графическом

режиме

.

Всегда

используйте

безопасные

способы

обработки

,

если

исполняется

незнакомая

программа

.

ПРИМЕЧАНИЕ

:

Типовые

программы

в

настоящем

руководстве

представляют

собой

очень

консервативный

стиль

программирования

.

Образцы

предназначены

для

демонстрации

безопасных

и

надежных

программ

,

и

они

не

обязательно

представляют

собой

самый

быстрый

или

самый

эффективный

способ

эксплуатации

станка

.

В

типовых

программах

используются

коды

G,

которые

многие

предпочитают

не

использовать

в

более

эффективных

программах

.

Код

Описание

Группа

Стр

G00

Позиционирование

с

ускоренным

перемещением

01

G01

Перемещение

с

линейной

интерполяцией

01

G02

Перемещение

с

круговой

интерполяцией

ЧС

01

G03

Перемещение

с

круговой

интерполяцией

ПЧС

01

Список

кодов

G

252

G04

Задержка

00

G09

Точный

останов

00

G10

Задать

коррекции

00

G12

Фрезерование

круглого

кармана

ЧС

00

G13

Фрезерование

круглого

кармана

ПЧС

00

G17

Выбор

плоскости

XY

02

G18

Выбор

плоскости

XZ

02

G19

Выбор

плоскости

YZ

02

G20

Выбор

дюймов

06

G21

Выбор

метрических

06

G28

Возврат

в

точку

начала

координат

станка

00

G29

Возврат

из

опорной

точки

00

G31

Подача

до

пропуска

00

G35

Автоматическое

измерение

диаметра

инструмента

00

G36

Автоматическое

измерение

коррекции

детали

00

G37

Автоматическое

измерение

коррекции

на

инструмент

00

G40

Отмена

коррекции

на

инструмент

07

G41

2D

коррекция

на

инструмент

влево

07

G42

2D

коррекция

на

инструмент

вправо

07

G43

Коррекция

на

длину

инструмента

+ (

сложение

)

08

G44

Коррекция

на

длину

инструмента

- (

вычитание

)

08

G47

Гравирование

текста

00

G49

Отмена

G43

/

G44

/

G143

08

Код

Описание

Группа

Стр

Коды

G

253

G50

Отмена

масштабирования

11

G51

Масштабирование

11

G52

Задать

систему

координат

детали

00

или

12

G53

Немодальный

выбор

координат

станка

00

G54

Выбор

системы

координат

детали

#1

12

G55

Выбор

системы

координат

детали

#2

12

G56

Выбор

системы

координат

детали

#3

12

G57

Выбор

системы

координат

детали

#4

12

G58

Выбор

системы

координат

детали

#5

12

G59

Выбор

системы

координат

детали

#6

12

G60

Однонаправленное

позиционирование

00

G61

Режим

точного

останова

15

G64

G61

Отмена

15

G65

Опция

вызова

макроподпрограммы

00

G68

Вращение

16

G69

Отмена

вращения

G68

16

G70

Окружность

отверстия

под

болт

00

G71

Дуга

болтовых

отверстий

00

G72

Угол

из

болтовых

отверстий

00

G73

Стандартный

цикл

высокоскоростного

сверления

с

периодическим

выводом

инструмента

09

G74

Стандартный

цикл

реверсивного

нарезания

резьбы

09

G76

Стандартный

цикл

чистового

растачивания

09

G77

Стандартный

цикл

обратного

растачивания

09

Код

Описание

Группа

Стр

Список

кодов

G

254

G80

Отмена

стандартного

цикла

09

G81

Стандартный

цикл

сверления

09

G82

Стандартный

цикл

сверления

центровочных

отверстий

09

G83

Стандартный

цикл

обычного

сверления

с

периодическим

выводом

инструмента

09

G84

Стандартный

цикл

нарезания

резьбы

метчиком

09

G85

Стандартный

цикл

растачивания

09

G86

Стандартный

цикл

растачивания

с

остановом

09

G89

Стандартный

цикл

прямого

растачивания

,

задержки

,

обратного

растачивания

09

G90

Команда

абсолютного

позиционирования

03

G91

Команда

относительного

позиционирования

03

G92

Задание

значения

смещения

системы

координат

детали

00

G93

Режим

обратнозависимой

подачи

05

G94

Режим

подачи

в

минуту

05

G95

Подача

на

оборот

05

G98

Стандартный

цикл

возврата

в

исходную

точку

10

G99

Стандартный

цикл

возврата

в

плоскость

R

10

G100

Отмена

зеркального

отражения

00

G101

Включение

зеркального

отражения

00

G103

Ограничение

буферизации

блоков

00

G107

Цилиндрическое

отображение

00

G110

#7

Система

координат

12

G111

#8

Система

координат

12

Код

Описание

Группа

Стр

содержание .. 14 15 16 17 ..
