Haas Фрезерный станок Руководство 96-RU8200 (Редакция A Январь 2014 г.) - часть 20

G Codes, M Codes, Settings



299

F6.17:

G81



Стандартный



цикл



сверления

: [R]

Плоскость

 R, [Z]

Плоскость

 Z, [1]

Ускоренное



перемещение

, [2]

Подача

.

Пример



программы

:

%
O03400 (

Плита



с



сеткой



отверстий



для



сверления

) ;

T1 M06 ;
G00 G90 G54 X1.0 Y-1.0 S2500 M03 ;
G43 H01 Z.1 M08 ;
G81 Z-1.5 F15. R0.1;
G91 X1.0 L9 ;
G90 Y-2.0 (

или



остаться



в

 G91

и



повтор

 Y-1.0) ;

G91 X-1.0 L9 ;
G90 Y-3.0 ;
G91 X1.0 L9 ;
G90 Y-4.0 ;
G91 X-1.0 L9 ;
G90 Y-5.0 ;
G91 X1.0 L9 ;
G90 Y-6.0 ;
G91 X-1.0 L9 ;
G90 Y-7.0 ;
G91 X1.0 L9 ;
G90 Y-8.0 ;
G91 X-1.0 L9 ;
G90 Y-9.0 ;
G91 X1.0 L9 ;
G90 Y-10.0 ;
G91 X-1.0 L9 ;
G00 G90 G80 Z1.0 M09 ;
G28 G91 Y0Z0 ;
M30;
%

R

Z

11.00

1.00

11.00

1.00

1

2

Коды

 G (

Стандартный



цикл

)



300

Избежание



препятствий



в



плоскости

 X, Y

в



стандартном



цикле

:

Чтобы



избежать



препятствия



в



плоскости

 X, Y

во



время



стандартного



цикла

,

поместите



L0



в



строку



стандартного



цикла



для



выполнения



перемещения

 X, Y

без

выполнения



операции



стандартного



цикла



по



оси

Z.

Например

,

если



заготовка

 –

это



шестидюймовый



прямоугольный



алюминиевый

брусок

,

с



фланцем



на



каждой



стороне



размером



один



на



один



дюйм

,

текст

программы



вызывает



выполнение



двух



отверстий

,

сцентрированных



на



каждой

стороне



фланца

.

В



этом



примере



программы



выполняется



обхода



каждого



из

углов призмы

.

Пример



программы

:

%
O4600 (X0, Y0

в



верхнем



левом



углу

, Z0

сверху



детали

) ;

T1 M06 ;
G00 G90 G54 X2.0 Y-.5 S3500 M03 ;
G43 H01 Z-.9 M08 ;
G81 Z-2.0 R-.9 F15. ;
X4.0 ;
X5.5 L0 (

обход



углов

) ;

Y-2.0 ;
Y-4.0 ;
Y-5.5 L0 ;
X4.0 ;
X2.0 ;
X.5 L0 ;
Y-4.0 ;
Y-2.0v
G00 G80 Z1.0 M09 ;
G28 G91 Y0 Z0 ;
M30;
%

Изменение



стандартных



циклов

В



этом



разделе



мы



рассмотрим



стандартные



циклы

,

которые



необходимо



изменять

для



облегчения



программирования



обработки



сложных деталей

.

Использование



G98



и



G99



для



обхода



прихватов

 –

Например

,

квадратная



деталь

,

закрепленная



на



столе



прихватами



стола



высотой



в



один



дюйм

.

Необходимо

написать



программу



для



обхода



прихватов стола

.

Пример



программы

:

G Codes, M Codes, Settings



301

%
O4500 ;
T1 M06 ;
G00 G90 G54 X1.0 Y-1.0 S3500 M03 ;
G43 H01 Z1.125 M08 ;
G81 G99 Z-1.500 R.05 F20. ;
X2.0 G98 (

Возврат



в



исходную



точку



после



выполнения



цикла

) ;

X6.0 G99 (

Выполнит



возврат



в



опорную



плоскость



после



выполнения



цикла

) ;

X8.0 ;
X10.0 ;
X12.0 G98 ;
X16.0 G99 ;
X18.0 G98 ;
G00 G80 Z2.0 M09 ;
G28 G91 Y0 Z0 ;
M30;
%

G70

Круг



болтовых



отверстий

 (

группа

 00)

I

 –

Радиус

 (+

ПЧС

 / -

ЧС

)

J

 –

Начальный



угол

 (

от

 0

до

 360.0

градусов



ПЧС



от



горизонтали

,

или



положение

 «3

часа

»)

L

 –

Количество



равномерно



расположенных



по



окружности



отверстий

Этот



немодальный

 G-

код



необходимо



использовать



с



одним



из



стандартных



циклов

G73

,

G74

,

G76

,

G77



или



G81

-

G89

.

Стандартный



цикл



должен



быть



активным

,

так

,

чтобы



в



каждом



положении



производилась



операция



сверления



или



нарезания

резьбы

.

См

.

также



раздел

 «

Стандартные



циклы



кода

G».

Пример



программы

:

%
O01974 (

Пример

 G70) ;

M06 T1 ;
M03 S1500 ;
G54 G00 G90 X0. Y0. ;
G43 H01 Z0.1 ;
G81 G98 Z-1. R0.1 F15. L0 (L0

с

 G81

не



выполняет



сверление



отверстия



в



центре



окружности



болтовых



отверстий

) ;

G70 I5. J15. L12 (

Выполняет



сверление

 12

отверстий



по



диаметру

 10.0"

ниже



центра

,

начиная



с

 15

градусов

.) ;

G80 G00 Z1. ;

Коды

 G (

Стандартный



цикл

)



302

M05 ;
M30;
%

G71

Дуга



болтовых



отверстий

 (

группа

 00)

I

 –

Радиус

 (+

ПЧС

 / -

ЧС

)

J

 –

Начальный



угол

 (

градусы



ПЧС



от



горизонтали

)

K

 -

Угловой



интервал



отверстий

 (+

или

–)

L

 –

Количество



отверстий

Этот



немодальный

 G-

код



похож



на



G70

,

за



исключением



того

,

что



он



не

ограничивается



полной



окружностью

.

G71



относится



к



группе

 00

и

,

таким



образом

,

немодален

.

Стандартный



цикл



должен



быть



активным

,

так

,

чтобы



в



каждом

положении



выполнялась



операция



сверления



или



нарезания резьбы

.

G72

Болтовые



отверстия



вдоль



угла

 (

группа

 00)

I

 –

Расстояние



между



отверстиями

 (+

ПЧС

 / -

ЧС

)

J

 –

Угол



линии

 (

градусы



ПЧС



от



горизонтали

)

L

 –

Количество



отверстий

Этот



немодальный



код

 G

выполняет



сверление



количества



L



отверстий



по



прямой

линии



под



заданным



углом

.

Работает



аналогично



G70

.

Для



корректной



работы



G72

стандартный



цикл



должен



быть



активным

,

так

,

чтобы



в



каждом



положении

выполнялась



операция



сверления



или



нарезания



резьбы

.

F6.18:

Болтовые



отверстия



G70

,

G71



и



G72

: [I]

Радиус



окружности



болтовых



отверстий

 (G70, G71),

или



расстояние



между



отверстиями

 (G72), [J]

Начальный



угол



от



положения

 3

часов

, [K]

Угловой



интервал



между



отверстиями

, [L]

Количество



отверстий

.

I

J

I

I

J

J

K

G70

G71

G72

G Codes, M Codes, Settings



303

Правила



для



стандартных



циклов



болтовых



отверстий



по



шаблону

:

1.

Инструмент



должен



быть



помещен



в



центр



шаблона



до



выполнения



стандартного



цикла

.

2.

Код



J

 –

это



угловое



исходное



положение

,

всегда



от

 0

до

 360

градусов



против



часовой



стрелки



от



положения

 «

три часа

».

3.

При



размещении

 L0

в



начальной



строке



стандартного



цикла



перед



L0

,

который



используется



с



циклом



последовательности



болтовых



отверстий



приведет



к



пропуску



начального



положения

 XY (

в



этом



положении



сверление



не



выполняется

).

Выключение



настройки

 28 (

действие



стандартного



цикла



без



X/Y) –

это



еще



один



способ



пропустить



сверление



отверстия



в



начальном



положении

 XY.

См

.

страницу

386

,

где



указана



дальнейшая



информация



о



настройке

 28.

ПРИМЕЧАНИЕ

:

Использование

 L0 –

это



предпочтительный



способ

.

Коды

 G (

Стандартный



цикл

)



304

Перемещения



стандартного



цикла



сверления

F

 -

Скорость



подачи

1

 -

Подача

2

 -

Ускоренное



перемещение

3

 -

Начало



или



конец



хода

4

 -

Ручная



толчковая



подача

5

 -

Сдвиг

 (I, J / Q)

F6.19:

На



иллюстрациях



для



стандартных



циклов



сверления



это



перемещения



сверления

.

1
2
3
4
5

G Codes, M Codes, Settings



305

G73

Стандартный



цикл



высокоскоростного



сверления



глубоких



отверстий

 (

Группа

 09)

F

 -

Скорость



подачи

I

 -

Глубина



первого



погружения



инструмента

J

 -

Величина



уменьшения



глубины



погружения



инструмента



на



проход

K

 -

Минимальная



глубина



погружения



инструмента

 (

система



управления



вычисляет



количество



погружений



инструмента

)

L

 –

Количество



циклов

 (

количество



высверливаемых



отверстий

),

если



используется



G91

 (

относительный



режим

)

P

 –

Пауза



у



дна



отверстия

 (

в



секундах

)

Q

 –

Глубина



погружения



инструмента

 (

всегда



относительная

)

R

 –

Положение



плоскости

 R (

расстояние



над



поверхностью



детали

)

X

 –

Координата



отверстия



по



оси

 X

Y

 –

Координата



отверстия



по



оси

 Y

Z

 –

Положение



по



оси

 Z

на



дне



отверстия

F6.20:

G73



Сверление



с



периодическим



выводом



инструмента

.

Левая

:

Использование



адресов



I

,

J



и



K

.

Правая

:

Использование



только



адреса



Q

.

[#22]

Настройка

 22.

I

,

J

,

K



и



Q

 –

всегда



положительные



числа

.

Есть



три



метода



программирования



G73

:

с



помощью



адресов



I

,

J

,

K

,

с



помощью

адресов



K



и



Q



и



только



с



помощью



адреса



Q

.

Если



указаны



I

,

J



и



K



при



первом



проходе



выполняется



сверление



на



значение

глубины



I

,

каждый



последующий



проход



сокращается



на



значение



J

,

а



минимальная

глубина



резания



равна



K

.

Если



указано



P



инструмент



будет



задерживаться



на



дне

отверстия



на



указанное



время

.

Если



указаны



как



K

,

так



и



Q



для



стандартного



цикла



выбирается



другой



режим

.

В



этом

режиме



инструмент



будет



отводиться



к



плоскости

 R

при



достижении



общего

количества



проходов

,

равного



K

.

R

I = I

1

Q

Q

Q

I = I

- J

2

1

I

3

= K

Z

Z

R

#22

#22

Коды

 G (

Стандартный



цикл

)



306

Если



определено



только



Q

,

для



этого



стандартного



цикла



выбирается



другой



режим

работы

.

В



этом



режиме



инструмент



возвращается



в



плоскость



R



после



выполнения

всех



погружений



инструмента

,

и



все



погружения



инструмента



будут



равны



значению

Q

.

F6.21:

G73



Стандартные



циклы



сверление



с



периодическим



выводом



инструмента



с



помощью



адресов



K



и



Q

: [#22]

Настройка

 22.

R

#22

#22

Q

Q

Q

Z

K

G Codes, M Codes, Settings



307

G74

Реверсивный



стандартный



цикл



нарезания



резьбы



метчиком

,

группа

 09)

F

 –

Скорость



подачи

.

Используйте



формулу

,

описанную



во



введении



в



стандартные



циклы

,

чтобы



вычислить



скорость



подачи



и



скорость



вращения шпинделя

.

J

 –

Многократный



отвод

 (

скорость



отвода

 –

см

.

настройку

 130)

L

 –

Количество



циклов

 (

в



скольких



отверстиях



нарезается



резьба

),

если



используется



G91

 (

относительный



режим

)

R

 –

Положение



плоскости

 R (

положение



выше



детали

),

в



котором



начинается



нарезание



резьбы



метчиком

X

 –

Координата



отверстия



по



оси

 X

Y

 –

Координата



отверстия



по



оси

 Y

Z

 –

Положение



по



оси

 Z

на



дне



отверстия

F6.22:

G74



Стандартный



цикл



нарезания



резьбы



метчиком

X

Z

Y

X

Z

Y

G98

G99

R

Z

R

Z

Коды

 G (

Стандартный



цикл

)



308

G76

Стандартный



цикл



чистового



растачивания

 (

Группа



09)

F

 -

Скорость



подачи

I

 –

Значение



смещения



по



оси

 X

перед



отводом

,

если



не



задано



Q

J

 –

Значение



смещения



по



оси

 Y

перед



отводом

,

если



не



задано



Q

L

 –

Количество



растачиваемых



отверстий

,

если



используется



G91

 (

относительный



режим

)

P

 -

Время



задержки



у



дна



отверстия

Q

 –

Значение



смещения

,

всегда



относительное

R

 –

Положение



плоскости

 R (

положение



выше



детали

)

X

 –

Координата



отверстия



по



оси

 X

Y

 –

Координата



отверстия



по



оси

 Y

Z

 –

Положение



по



оси

 Z

на



дне



отверстия

F6.23:

G76



Стандартные



циклы



чистового



растачивания

Дополнительно



к



растачиванию



отверстия



этот



цикл



выполняет



смещение



оси

X

и

/

или

 Y

перед



отводом



инструмента



для



отвода



инструмента



при



выводе



его



из

детали

.

Если



используется



Q

,

настройка

 27

определяет



направление



сдвига

.

Если



Q

не



задано

,

используются



необязательные



значения



I



и



J

,

которые



определяют

направление



и



расстояние сдвига

.

X

Z

Y

X

Z

Y

G98

G99

R

I , J /

Q

I , J /

Q

Z

R

Z

G Codes, M Codes, Settings



309

G77

Стандартный



цикл



обратного



растачивания

 (

Группа



09)

F

 -

Скорость



подачи

I

 –

Значение



смещения



по



оси

 X

перед



отводом

,

если



не



задано



Q

J

 –

Значение



смещения



по



оси

 Y

перед



отводом

,

если



не



задано



Q

L

 –

Количество



растачиваемых



отверстий

,

если



используется



G91

 (

относительный



режим

)

Q

 –

Значение



смещения

,

всегда



относительное

R

 –

Положение



плоскости

 R (

положение



выше



детали

)

X

 –

Координата



отверстия



по



оси

 X

Y

 –

Координата



отверстия



по



оси

 Y

Z

 –

Положение



по



оси

 Z

на



дне



отверстия

В



дополнение



к



растачиванию



отверстия



этот



цикл



выполняет



смещение



оси

X

и

/

или

Y

перед



началом



и



после



завершения



обработки



для



отвода



инструмента



при



входе

в



деталь



и



при



выходе



из



нее

 (

пример



перемещения



смещения



см

.

в



описании



цикла

G76

).

Направление



смещения



определяется



Настройкой

 27.

Если



Q



не



задано

,

используются



необязательные



значения



I



и



J

,

которые



определяют



направление



и

расстояние сдвига

.

F6.24:

G77



Стандартный



цикл



обратного



растачивания

X

Z

Y

R

I, J / Q

Коды

 G (

Стандартный



цикл

)



310

G80

Отмена



стандартного



цикла

 (

Группа

 09)

Этот

 G-

код



отменяет



все



стандартные



циклы



до



следующего



выбора



одного



из



них

.

ПРИМЕЧАНИЕ

:



Использование



G00



или



G01



также



отменит

стандартный цикл

.

G81

Стандартный



цикл



сверления

 (

Группа

 09)

F

 -

Скорость



подачи

L

 –

Количество



высверливаемых



отверстий

,

если



используется



G91

 (

относительный



режим

)

R

 –

Положение



плоскости

 R (

положение



выше



детали

)

X

 -

Команда



перемещения



по



оси



Х

Y

 -

Команда



перемещения



по



оси

 Y

Z

 –

Положение



по



оси

 Z

на



дне



отверстия

F6.25:

G81



Стандартный



цикл



сверления

Пример



программы

:

Программа



сверления



отверстий



в



алюминиевой



пластине

:

T1 M06 ;
G00 G90 G54 X1.125 Y-1.875 S4500 M03 ;
G43 H01 Z0.1 ;
G81 G99 Z-0.35 R0.1 F27. ;
X2.0 ;

G99

X

Z

Y

X

Z

Y

G98

R

Z

R

Z

G Codes, M Codes, Settings



311

X3.0 Y-3.0 ;
X4.0 Y-5.625 ;
X5.250 Y-1.375 ;
G80 G00 Z1.0 ;
G28;
M30;

G82

Стандартный



цикл



сверления



центровых



отверстий



(

Группа

 09)

F

 -

Скорость



подачи

L

 –

Количество



отверстий

,

если



используется



G91

 (

относительный



режим

)

P

 -

Время



задержки



у



дна



отверстия

R

 –

Положение



плоскости

 R (

положение



выше



детали

)

X

 –

Координата



отверстия



по



оси

 X

Y

 –

Координата



отверстия



по



оси

 Y

Z

 –

Координата



дна



отверстия

ПРИМЕЧАНИЕ

:

Цикл



G82



похож



на



G81



за



исключением



дополнительной

возможности



программирования



задержки

(

Р

).

Пример



программы

:

%
O1234 (

Типовая



программа

) ;

T1 M06 (

Инструмент

 #1 –

центровочное



сверло

 0.5" x 90

градусов

) ;

G90 G54 G00 X.565 Y-1.875 S1275 M03 ;
G43 H01 Z0.1 M08 ;
G82 Z-0.175 P.3 R0.1 F10. ;
X1.115 Y-2.750 ;
X3.365 Y-2.875 ;
X4.188 Y-3.313 ;
X5.0 Y-4.0 ;
G80 G00 Z1.0 M09 ;

Коды

 G (

Стандартный



цикл

)



312

F6.26:

G82



Пример



сверления



центровочного



отверстия

G83

Стандартный



цикл



сверления



глубоких



отверстий



(

Группа

 09)

F

 -

Скорость



подачи

I

 –

Глубина



первого



погружения



инструмента

J

 –

Величина



уменьшения



глубины



погружения



инструмента



на



каждый



проход

K

 –

Минимальная



глубина



погружения



инструмента

L

 –

Количество



отверстий

,

если



используется



G91

 (

относительный



режим

),

также



с



G81

по

 G89.

P

 –

Пауза



в



конце



последнего



погружения



инструмента

,

в



секундах

 (

задержка

)

Q

 –

Глубина



погружения



инструмента

,

всегда



относительная

R

 –

Положение



плоскости

 R (

положение



выше



детали

)

X

 –

Координата



отверстия



по



оси

 X

Y

 –

Координата



отверстия



по



оси

 Y

Z

 –

Положение



по



оси

 Z

на



дне



отверстия

Если



заданы



I

,

J



и



K

,

при



первом



проходе



резание



происходит



на



величину

 I,

каждый

последующий



проход



уменьшается



на



величину

 J,

а



минимальная



глубина



резания

равна



K

.

Нельзя



использовать



значение



Q



при



программировании



с



помощью



I

,

J



и



K

.

Если



указано



P



инструмент



будет



задерживаться



на



дне



отверстия



на



указанное

время

.

В



следующем



примере



сверление



выполняется



за



несколько



проходов



с

паузой

 1.5

сек

.:

G83 Z-0.62 F15. R0.1 Q0.175 P1.5 ;

Для



всех



последующих



блоков



не



надо



указывать



продолжительность



задержки

,

поскольку



она



повторяется

.

G99

X

Z

Y

X

Z

Y

G98

R

Z

R

Z

G Codes, M Codes, Settings



313

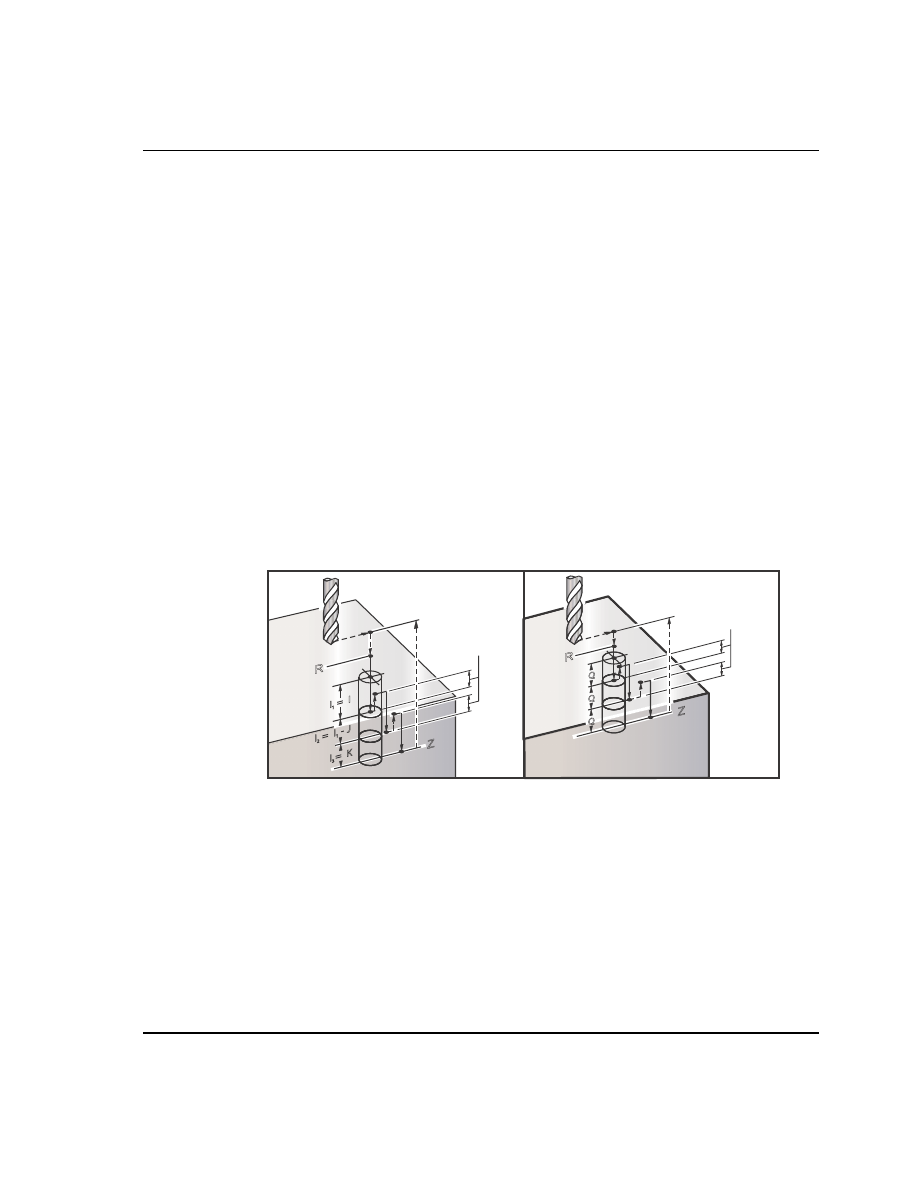

F6.27:

G83



сверление



с



периодическим



выводом



инструмента



с



использованием



I

,

J

,

K



и



обычное



сверление



с



периодическим



выводом



инструмента

: [#22]

Настройка

 22.

Настройка

 52

изменяет



способ



выполнения



G83



при



возврате



инструмента



в

плоскость

 R.

Обычно



плоскость

 R

располагают



намного



выше



поверхности



детали

,

обеспечивая



удаление



из



отверстия



стружки



в



процессе



ступенчатой



подачи

.

Это

приводит



к



потерям



времени



за



счет



сверления

  «

пустого

»

пространства

.

Если

настройка

 52

установлена



на



расстояние

,

необходимое



для



удаления



стружки

,

плоскость

 R

можно



задать



значительно



ближе



к



детали

.

При



выполнении

перемещения



в

 R

для



очистки



стружки

,

настройка

 52

определяет



расстояние

подъема



оси

 Z

над

R.

F6.28:

G83



стандартный



цикл



сверления



с



периодическим



выводом



инструмента



с



настройкой

 52 [#52]

Пример



программы

:

R

#22

#22

I = I

1

Q

Q

I = I

- J

2

1

I = I

- J

3

2

Z

R

Z

Q

G98

#22

#22

Q

Q

Q

#52

R

Z

Коды

 G (

Стандартный



цикл

)



314

T2 M06 (

Инструмент

 #2 –

это



особо



короткое



сверло



диаметром

 0.3125") ;

G90 G54 G00 X0.565 Y-1.875 S2500 M03 ;
G43 H02 Z0.1 M08 ;
G83 Z-0.720 Q0.175 R0.1 F15. ;
X1.115 Y-2.750 ;
X3.365 Y-2.875 ;
X4.188 Y-3.313 ;
X5.0 Y-4.0 ;
G80 G00 Z1.0 M09 ;

G84

Стандартный



цикл



нарезания



резьбы

 (

Группа

 09)

F

 -

Скорость



подачи

J

 –

Многократный



отвод

 (

Пример

:

J2

 –

отводится



со



скоростью



вдвое



выше



скорости



резания

,

см

.

также

 «

настройка

 130»)

L

 –

Количество



отверстий

,

если



используется



G91

 (

относительный



режим

)

R

 –

Положение



плоскости

 R (

положение



выше



детали

)

X

 –

Координата



отверстия



по



оси

 X

Y

 –

Координата



отверстия



по



оси

 Y

Z

 –

Положение



по



оси

Z

на



дне



отверстия

S

 –

Скорость



вращения



шпинделя

 (

необязательная

)

ПРИМЕЧАНИЕ

:

Не



нужно



подавать



команду



пуска



шпинделя

 (M03 / M04)

до

 G84.

Стандартный



цикл



выполняет



пуск



и



останов



шпинделя

,

когда

необходимо

.

F6.29:

G84



Стандартный



цикл



нарезания



резьбы



метчиком

X

Z

Y

X

Z

Y

G98

G99

R

R

Z

Z
