Haas Руководство оператора фрезерного станка 96-RU8200 (Редакция C Июнь 2015 г) - часть 22





Коды

 G



325

F7.40:

Зеркальное



отражение



и



фрезерование



углублений

Программа



зеркального



отражения



оси



Х

:

% ;
O61011 (G101

ЗЕРКАЛЬНОЕ



ОТРАЖЕНИЕ



ПО



ОСИ

 X) ;

(G54 X0 Y0 -

в



центре



детали

) ;

(Z0 -

сверху



на



детали

) ;

(T1 -

это



концевая



фреза



диаметром

 0.250

дюйма

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T1 M06 (

Выбор



инструмента

 1) ;

G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

G00 G54 X-.4653 Y.052 (

Ускоренное



перемещение



в

 1-

е

) ;

(

положение

) ;

S5000 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H01 Z.1 (

Включить



коррекцию



на



инструмент

 1) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G01 Z-.25 F5. (

Подача



на



глубину



резания

) ;

M98 P61012 F20. (

Вызов



подпрограммы



контура

) ;

G00 Z.1 (

Ускоренное



перемещение



отвода



над



деталью

) ;

G101 X0. (

Зеркальное



отражение



вкл

для



оси

 X) ;

X-.4653 Y.052 (

Ускоренное



перемещение



в

 1-

е

) ;

(

положение

) ;

G01 Z-.25 F5. (

Подача



на



глубину



резания

) ;

M98 P61012 F20. (

Вызов



подпрограммы



контура

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z0.1 M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G100 X0. (

Зеркальное



отражение



выкл

для



оси

 X) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

G53 Y0 (

Исходное



положение

 Y) ;

M30 (

Завершение



программы

) ;

X0, Y0

X

Z

Y

1

2

Список



кодов

 G



326

% % O61012 (G101

ПОДПРОГРАММА



КОНТУРА

) ;

(

Подпрограмма



для



кармана



в

 O61011) ;

(

Должна



быть



скорость



подачи



в

 M98) ;

G01 X-1.2153 Y.552 (

Линейное



перемещение

) ;

G03 X-1.3059 Y.528 R.0625 (

Дуга



против



часовой

) ;

(

стрелки

) ;

G01 X-1.5559 Y.028 (

Линейное



перемещение

) ;

G03 X-1.5559 Y-.028 R.0625 (

Дуга



против



часовой

) ;

(

стрелки

) ;

G01 X-1.3059 Y-.528 (

Линейное



перемещение

) ;

G03 X-1.2153 Y-.552 R.0625 (

Дуга



против



часовой

) ;

(

стрелки

) ;

G01 X-.4653 Y-.052 (

Линейное



перемещение

) ;

G03 X-.4653 Y.052 R.0625 (

Дуга



против



часовой

) ;

(

стрелки

) ;

M99 (

Выход



в



основную



программу

) ;

% ;

G102

Программируемый



вывод



в



порт

 RS-232 (

Группа

 00)

X

 -

Команда



оси

 X

Y

 -

Команда



оси

 Y

Z

 -

Команда



оси

 Z

A

 -

Команда



оси



А

необязательный



параметр

В



результате



подачи



команды



с



кодом



G102



текущие



координаты



детали



для



осей

передаются



в



первый



порт

 RS-232,

откуда



переданные



значения



принимаются



и

регистрируются



с



помощью



компьютера

Состояние



каждой



оси

перечисленной



в

командном



блоке



G102

передается



в



порт

 RS-232

в



том



же



формате

в



каком

значения



отображаются



в



программе

Код



G102



должен



использоваться



в



блоках

не

содержащих



других

 G-

кодов

Это



не



вызовет



перемещения



осей

значение



для



осей

ни



на



что



не влияют

.

См

также



настройку

 41

и



настройку

 25.

Передаваемые



значения

 –

это



всегда

текущие



координаты



осей



в



текущей



системе



координат



детали

.

Этот



код

 G

полезен



для



измерения



детали



измерительной



головкой

 (

также



см

G31

).

Когда



измерительная



головка



касается



детали

в



следующей



строке



программы

может



быть



код



G102



для



передачи



координат



осей



в



компьютер



для



сохранения

координат

Это



называется

  «

оцифровка

»

детали

что



заключается



в



создании

электронной



копии



поверхностей



детали

Для



выполнения



этой



функции



требуется

специальное



программное



обеспечение



для



персональных компьютеров

.

G103

Ограничение



опережающего



просмотра



блоков

 (

Группа

 00)

G103

задает



максимальное



количество



блоков

на



которое



система



управления

выполняет



опережающий



просмотр

 (

диапазон

 0-15),

например

:

G103 [P..] ;

Коды

 G



327

;

Во



время



перемещений



станка



система



управления



заранее



выполняет



подготовку

следующих



блоков

  (

строк



программы

).

Это



принято



называть

  «

опережающий

просмотр



блоков

».

Пока



система



управления



выполняет



текущий



блок

она



уже

интерпретировала



и



подготовила



следующий



блок

для



обеспечения

непрерывного перемещения

.

Команда



программы



G103 P0



или



просто



G103

выключает



ограничение

опережающего



просмотра

Команда



программы



G103 Pn



ограничивает

опережающий



просмотр



до



n

блоков

.

Код



G103



полезен



при



отладке



макропрограмм

Система



управления



интерпретирует

макровыражения



во



время



опережающего



просмотра

Если



вставить



в



программу

G103 P1

система



управления



интерпретирует



макровыражения



на

 1

перед



по

отношению



к



блоку

выполняющемуся



в



настоящий момент

.

Лучше



добавлять



несколько



пустых



строк



после



вызова



G103 P1

Это



гарантирует

,

что



никакие



строки



программы



после



G103 P1



не



будут



интерпретироваться

пока

они



не достигнуты

.

G107

Цилиндрическое



отображение

 (

Группа

 00)

X

 -

Команда



оси

 X

Y

 -

Команда



оси

 Y

Z

 -

Команда



оси

 Z

A

 -

Команда



оси



А

B

 -

Команда



оси



В

C

 -

Команда



оси

 C

Q

 -

Диаметр



цилиндрической



поверхности

R

 -

Радиус



поворотной



оси

необязательный



параметр

Этот

 G-

код



преобразует



все



программируемые



перемещения

выполняемые

заданной



линейной



осью

в



эквивалентные



перемещения



по



поверхности



цилиндра

(

установленного



на



оси



вращения

как



показано



на



следующем



рисунке

Это



код

 G

группы

 0,

однако



его



действие



по



умолчанию



зависит



от



настройки

 56 (

M30

восстанавливает



значение

 G

по



умолчанию

).

Команда



G107



используется



для

включения



активировать



или



выключения



цилиндрического отображения

.



Для



любой



программы



с



перемещением



по



линейной



оси



можно



выполнить

цилиндрическое



отображение



к



любой



поворотной



оси

 (

по одной

).

Существующую



программу



линейных



перемещений



в



виде



кодов

 G

можно

привести



к



цилиндрическому



отображению

если



вставить



в



начало



программы

кода



G107

.

Радиус

  (

или



диаметр

цилиндрической



поверхности



можно



переопределять

,

чтобы



цилиндрическое



отображение



выполнялось



по



поверхностям



разных

диаметров



без



необходимости



изменять программу

.

Радиус



(

или



диаметр

цилиндрической



поверхности



можно



или

синхронизировать

или



сделать



независимым



от



диаметра

  (

диаметров

)

поворотной оси

указанного



в



настройках

 34

и

79

.

Список



кодов

 G



328

G107



можно



также



использовать



для



задания



диаметра



цилиндрической

поверхности



по



умолчанию

независимо



от



того

какое



действует

цилиндрическое



отображение

.

Описание



кода

 G107

После



G107



могут



идти



три



адресных



кода

X

Y



или



Z

A



B

или



C

и



Q



или

R

.

X

Y



или



Z

Адрес



X

Y



или



Z



определяют



линейную



ось

отображение



которой



к

указанной



поворотной



оси



будет



выполняться

 (

А



или



В

).

Если



задана



одна



из



этих

линейных



осей

поворотная



ось



также



должна



быть заданна

.

A



или



B

Адрес

 A

или

 B

указывает

какая



поворотная ось



поддерживает

цилиндрическую поверхность

.

Q



или



R

Q



определяет



диаметр



цилиндрической



поверхности

а



R



определяет



радиус

.

При



использовании



Q



или



R



необходимо



также задать



поворотную



ось

Если



не

используется



ни



Q

ни



R

будет



использоваться



диаметр



из



последней



команды



G107

.

Если



с



момента



включения



питания



не



подавалось



ни



одной



команды



G107

или

последнее



заданное



значение



было



нулевым

то



в



качестве



диаметра



поворотной

оси



будет



использоваться



значение



в



настройке

 34

и

/

или

79.

Если



Q



или



R



задано

это

значение



будет



использоваться



командой



G107



для



указанной



поворотной оси

.

Цилиндрическое



отображение



также



автоматически



выключается



при



окончании

программы

 G-

кодов

но



только



если



настройка

 56

ВКЛЮЧЕНА

Нажатие



[RESET]

(

сброс

выключает



действующее



цилиндрическое



отображение



независимо



от

состояния



настройки

56.

F7.41:

Пример



цилиндрического



отображения

В



то



время



как

 R

подходит



для



определения



радиуса

рекомендуется

чтобы

 I, J

и

 K

использовались



для



более



сложного



программирования

 G02

и

G03.

% ;
O61071 (G107

ЦИЛИНДРИЧЕСКОЕ



ОТОБРАЖЕНИЕ

) ;

(G54 X0 Y0

находится



в



центре



прямоугольного



паза

) ;

(Z0

находится



на



наиболее



высокой



точке

) ;

(

цилиндрической



поверхности

) ;

(T1 -

это



концевая



фреза



диаметром

 ,625

дюйма

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

X

Z

Y

2.00

4.00

R .50" 4X

Коды

 G



329

T1 M06 (

Выбор



инструмента

 1) ;

G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

G28 G91 A0 (

Исходное



положение



оси

 A) ;

G00 G90 G54 X1.5 Y0 (

Ускоренное



перемещение



в

 1-

е

) ;

(

положение

) ;

S5000 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G107 A0 Y0 R2. (

Цилиндрическое



отображение



включено

) ;

(

Перемещение



в

 A0 Y0,

Деталь



имеет



радиус

 2

дюйма

) ;

G43 H01 Z0.1 (

Активировать



коррекцию



на



инструмент

 1) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G01 Z-0.25 F25. (

Подача



на



глубину



резания

) ;

G41 D01 X2. Y0.5 (

Коррекция



на



инструмент



включена

) ;

G03 X1.5 Y1. R0.5 (

Перемещение



резания



против

) ;

(

часовой



стрелки

) ;

G01 X-1.5 (

Линейное



перемещение



резания

) ;

G03 X-2. Y0.5 R0.5 (

Перемещение



резания



против

) ;

(

часовой



стрелки

) ;

G01 X-0.5 (

Линейное



перемещение



резания

) ;

G03 X-1.5 Y-1. R0.5 (

Перемещение



резания



против

) ;

(

часовой



стрелки

) ;

G01 X1.5 (

Линейное



перемещение



резания

) ;

G03 X2. Y-0.5 R0.5 (

Перемещение



резания



против

) ;

(

часовой



стрелки

) ;

G01 Y0. (

Линейное



перемещение



резания

) ;

G40 X1.5 (

Коррекция



на



инструмент



выключена

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z0.1 M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G91 G28 A0. (

Исходное



положение

ось

 A) ;

G107 (

Цилиндрическое



отображение



выключено

) ;

G90 G53 G49 Z0 M05 (

Исходное



положение

 Z,) ;

(

Выключение



шпинделя

) ;

G53 Y0 (

Исходное



положение

 Y) ;

M30 (

Завершение



программы

) ;

% ;

G110-G129

Система



координат

 #7-26 (

Группа

 12)

Эти



коды



предназначены



для



выбора



одной



из



систем



рабочих



координат

В



новой

системе



координат



будут



вычислены



положения



исходных



точек



всех



осей

Действие

кодов



G110

 -

G129



аналогично



действию



кодов



G54

 -

G59

.

Список



кодов

 G



330

G136

Автоматическое



измерение



центра



рабочего



смещения



(

Группа

 00)

Это



дополнительный

 G-

код



и



он



требует



наличия



измерительной



головки

.

Используйте



ее

чтобы



задать



коррекцию



детали



на



центр



обрабатываемой



детали



с

помощью



измерительной



головки детали

.

F

 -

Скорость



подачи

I

 -

Расстояние



дополнительного



смещения



по



оси

 X

J

 -

Расстояние



дополнительного



смещения



по



оси

 Y

K

 -

Расстояние



дополнительного



смещения



по



оси

 Z

X

 -

Необязательная



команда



перемещения



по



оси

 X

Y

 -

Необязательная



команда



перемещения



по



оси

 Y

Z

 -

Необязательная



команда



перемещения



по



оси

 Z

необязательный



параметр

Автоматическое



измерение



центра



коррекции



детали

  (

G136

используется



для

подачи



команды



измерительной



головке



шпинделя



на



задание



коррекции



детали

.

Код



G136



выполнит



подачу



осей



станка



для



измерения



обрабатываемой



детали



с

помощью



измерительной



головки

 –

установленной



на



шпинделе



измерительной

головки

Ось

  (

оси

будет



перемещаться

пока



не



будет



получен



сигнал

  (

сигнал

пропуска

от



измерительной



головки

или



не



будет



достигнут



конец

запрограммированного



перемещения

При



выполнения



этой



функции



не



должна

быть



включена



коррекция



на



инструмент

  (

G41

G42

G43



или



G44

).

Для



всех

программируемых



осей



устанавливается



текущая



система



рабочих



координат

Для

установки



первой



точки



используйте



цикл



G31



с



кодом



M75

Код



G136



задает

координаты



детали



в



точке

находящейся



в



центре



линии

соединяющей



точку

касания



измерительной



головки

с



точкой

заданной



кодом



M75

Таким



образом



по

двум



точкам



касания



определяется



положение



центра



детали

.

В



случае



указания



I

J



или



K



коррекция



детали



соответствующей



оси



смещается



на

величину



I

J



или



K

Это



позволяет



отодвинуть



коррекцию



детали



от



измеренного

центра



между



двумя



точками



касания



измерительной



головки

.

Примечания

:

Этот



код



немодальный



и



действует



только



в



блоке



текста



программы

в



котором

задан



G136

.

Точки

в



которых



производилось



касание



датчика

смещаются



на



величины

,

определенные



в



Настройках

 59-62.

См

раздел

  «

Настройки

»

настоящего

руководства

где



указана



дальнейшая



информация

.

Не



используйте



коррекцию



на



инструмент

 (

G41

G42

с



G136

.

Не



используйте



коррекцию



на



длину



инструмента

 (

G43

G44

с



G136

Во



избежание



повреждения



измерительной



головки



используйте



скорость



подачи

ниже



F100

. (

дюйм

или



F2500

. (

метрическая

).

Включите



измерительную



головку



шпинделя



перед



использованием



G136

.

Если



фрезерный



станок



имеет



стандартную



систему



измерения



головкой

 Renishaw,

используйте



следующие



команды

чтобы



включить



измерительную



головку

шпинделя

:

Коды

 G



331

M59 P1134 ;
;

Используйте



следующие



команды

чтобы



выключить



измерительную



головку

шпинделя

:

M69 P1134 ;
;

См

также



M75

M78



и



M79

.

См

также



G31

.

Эта



типовая



программа



измеряет



центр



детали



по



оси

и



записывает



измеренное

значение



в



G58

 –

коррекция



детали



по



оси

Y.

Чтобы



использовать



эту



программу

,

необходимо



задать



положение



коррекции



детали



G58



на



центре



измеряемой



детали

или



близко



к



нему

.

% ;
O61361 (G136

АВТОМАТИЧЕСКАЯ



КОРРЕКЦИЯ



ДЕТАЛИ

 -) ;

(

ЦЕНТР



ДЕТАЛИ

) ;

(G58 X0 Y0 -

в



центре



детали

) ;

(Z0 -

сверху



на



детали

) ;

(T1 -

измерительная



головка



шпинделя

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T1 M06 (

Выбор



инструмента

 1) ;

G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

G00 G58 X0. Y1. (

Ускоренное



перемещение



в

 1-

е

) ;

(

положение

) ;

(

НАЧАЛО



БЛОКОВ



ИЗМЕРЕНИЯ



ГОЛОВКОЙ

) ;

M59 P1134 (

Измерительная



головка



шпинделя



включена

) ;

Z-10. (

Ускоренное



перемещение



шпинделя



вниз

в

) ;

(

рабочее



положение

) ;

G91 G01 Z-1. F20. (

Относительная



подача



на

 Z-1.) ;

G31 Y-1. F10. M75 (

Измерение



и



запись



опорного

) ;

(

значения

 Y) ;

G01 Y0.25 F20. (

Подача



от



поверхности

) ;

G00 Z2. (

Ускоренное



перемещение



отвода

) ;

Y-2. (

Перемещение



к



противоположной



стороне



детали

) ;

G01 Z-2. F20. (

Подача



на

 Z-2.) ;

G136 Y1. F10. ;
(

Измерение



и



запись



центра



по



оси

 Y) ;

G01 Y-0.25 (

Подача



от



поверхности

) ;

G00 Z1. (

Ускоренное



перемещение



отвода

) ;

M69 P1134 (

Измерительная



головка



шпинделя



выключена

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 G90 G53 Z0. (

Ускоренное



перемещение



отвода



в

) ;

(

исходное



положение

 Z) ;

M30 (

Завершение



программы

) ;

% ;

Список



кодов

 G



332

G141

Коррекция



на



режущий



инструмент

 3D+ (

Группа

 07)

X

 -

Команда



оси

 X

Y

 -

Команда



оси

 Y

Z

 -

Команда



оси

 Z

A

 -

Команда



оси



А

 (

необязательная

)

B

 -

Команда



оси



В

 (

необязательная

)

D

 -

Выбор



размера



режущего



инструмента

 (

модальная

)

I

 -

Направление



коррекции



на



инструмент



оси

 X

от



траектории программы

J

 -

Направление



коррекции



на



инструмент



оси

 Y

от



траектории программы

K

 -

Направление



коррекции



на



инструмент



оси

 Z

от



траектории программы

F

 -

Скорость



подачи

необязательный



параметр

Эта



функция



выполняет



трехмерную



коррекцию



на



режущий



инструмент

Используется



следующий



формат

:

G141 Xnnn Ynnn Znnn Innn Jnnn Knnn Fnnn Dnnn

Последующие



строки



могут



быть



как



указано



ниже

:

G01 Xnnn Ynnn Znnn Innn Jnnn Knnn Fnnn ;
;

или

G00 Xnnn Ynnn Znnn Innn Jnnn Knnn ;
;

Некоторые



АСУТП



могут



выдавать



X

Y



и



Z



со



значениями



для



I

J

K

Значения



I

J

и



K



сообщают



системе



управления



о



направлении

в



котором



компенсация

применяется



на



станке

Аналогично



другим



способам



использования



I

J



и



K

, –

это

относительные



расстояния



от



вызываемой



точки



X

Y



и



Z

.

I

J



и



K



задают



нормальное



направление



относительно



центра



инструмента



к



точке

контакта



инструмента



в



АСУТП

Векторы



I

J



и



K



требуются

чтобы



система

управления



смогла



выполнить



смещение



траектории



инструмента



в



правильном

направлении

Значение



компенсации



может



быть



в



положительном



или

отрицательном направлении

Величина



коррекции

введенная



как



радиус



или



диаметр

  (

настройка

 40)

для

инструмента

будет



компенсировать



траекторию



на



эту



величину

даже



если

перемещения



инструмента

 –

по

 2

или

 3

осям

Только



G00



и



G01



могут



использовать

G141

Необходимо



будет



запрограммировать



Dnn

код

 D

выбирает



коррекцию



на

износ



инструмента



по



диаметру

которая



будет



использоваться

Скорость



подачи

необходимо



программировать



в



каждой



строке

если



используется



режим

обратнозависимой



подачи



G93

.

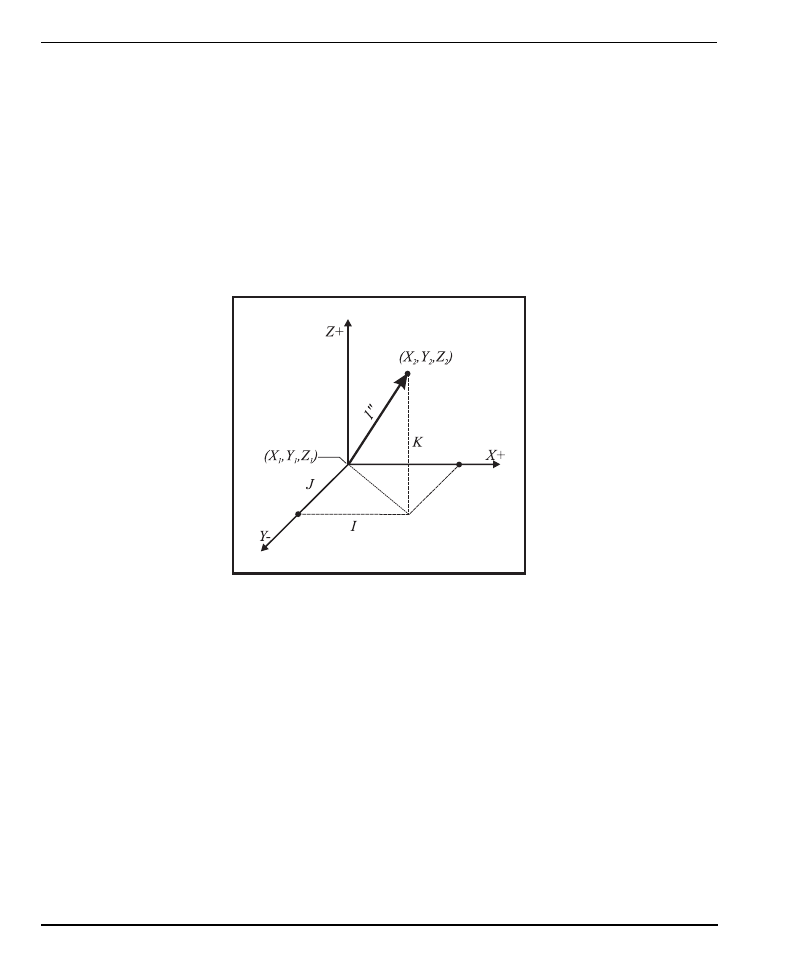

С



единичным



вектором



длина



линии



вектора



должна



всегда



равняться

 1.

Таким



же

,

как



в



математике



единичный



круг

 –

это



окружность



с



радиусом

 1,

единичный



вектор

–

это



линия

которая



указывает



направление

с



длиной

 1.

Помните

что



линия



вектора

не



сообщает



системе



управления

на



какое



расстояние



перемещается



инструмент

,

когда



введено



значение



износа

только



направление

в



котором

выполняется перемещение

.

Коды

 G



333

Только



конечная



точка



блока



по



команде



компенсируется



в



направлении



I

J

, and

K

.

По



этой



причине



эта



компенсация



рекомендуется



только



для



поверхностных

траекторий



инструмента

имеющих



малый



допуск

  (

малое



перемещение



между

блоками



текста



программы

).

Компенсация



G141



не



запрещает



пересечения

траектории



инструмента



самой



собой

если



введена



повышенная



коррекция



на

инструмент

Будет



выполнена



коррекция



на



инструмент



в



направлении



линии

вектора

на



сумму



значений



коррекции



на



геометрию



инструмента



плюс



коррекции



на

износ



инструмента

Если



значения



компенсации

 –

в



режиме



диаметра

 (

настройка

 40),

перемещение



составит



половину



величины

введенной



в



эти поля

.

Для



достижения



наилучших



результатов



необходимо



программировать



от



центра

инструмента

используя



концевую



сферическую



фрезу

.

% ;
O61411 (G141 3D

КОРРЕКЦИЯ



НА



ИНСТРУМЕНТ

) ;

(G54 X0 Y0 -

слева



внизу

) ;

(Z0 -

сверху



на



детали

) ;

(T1 -

концевая



сферическая



фреза

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T1 M06 (

Выбор



инструмента

 1) ;

G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

G00 G54 X0 Y0 Z0 A0 B0 (

Ускоренное



перемещение



в

) ;

(1-

е



положение

) ;

S1000 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H01 Z0.1 (

Включить



коррекцию



на



инструмент

 1) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G141 D01 X0. Y0. Z0. ;
(

Ускоренное



перемещение



в



рабочее



положение



с

) ;

(

коррекцией



на



инструмент

 3D+) ;

G01 G93 X.01 Y.01 Z.01 I.1 J.2 K.9747 F300. ;
(

Обратнозависимая



подача



включена

, 1-

ое



линейное

) ;

(

перемещение

) ;

N1 X.02 Y.03 Z.04 I.15 J.25 K.9566 F300. (2-

ое

) ;

(

перемещение

) ;

X.02 Y.055 Z.064 I.2 J.3 K.9327 F300. (3-

е

) ;

(

перемещение

) ;

X2.345 Y.1234 Z-1.234 I.25 J.35 K.9028 F200. ;
(

Последнее



перемещение

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G94 F50. (

Обратнозависимая



подача



выключена

) ;

G00 G90 G40 Z0.1 M09 (

Коррекция



на



инструмент

) ;

(

выключена

) ;

(

Ускоренное



перемещение



отвода

выключение



подачи

) ;

(

СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

G53 Y0 (

Исходное



положение

 Y) ;

Список



кодов

 G



334

M30 (

Завершение



программы

) ;

% ;

В



вышеуказанном



примере



можно



видеть

откуда



были



получены



I

J



и



K

подставив

точки



в



следующую



формулу

AB = [(x

2

-x

1

)

2

 + (y

2

-y

1

)

2

 + (z

2

-z

1

)

2

] – 3-

хмерная



версия



формулы



расстояния

При

рассмотрении



строки



N1

используется

 0.15

для

 x

2

, 0.25 –

для

 y

2



и

 0.9566 –

для

 Z

2

.

Поскольку



I

J



и



K

 –

это



относительные



значения

мы



будем



использовать

 0

для

 x

1

,

y

1



и

z

1

.

F7.42:

Пример



единичного



вектора

Конечная



точка



исполняемой



строки



программы

 [1]

компенсируется



в



направлении



линии



вектора

 [2] (I,J,K),

на



величину



коррекции



на



износ



инструмента

.

% AB=[(.15)

2

 + (.25)

2

 + (.9566)

2

] AB=[.0225 + .0625 + .9150]

AB=1 %

Упрощенный



пример



приводится



ниже

:

% ;
O61412 (G141

ПРОСТАЯ



КОРРЕКЦИЯ



НА



ИНСТРУМЕНТ

 3D) ;

(G54 X0 Y0 -

слева



внизу

) ;

(Z0 -

сверху



на



детали

) ;

(T1 -

концевая



сферическая



фреза

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T1 M06 (

Выбор



инструмента

 1) ;

G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

G00 G54 X0 Y0 (

Ускоренное



перемещение



в

 1-

е

) ;

(

положение

) ;

S1000 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H01 Z0.1 (

Включить



коррекцию



на



инструмент

 1) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

1

2

Коды

 G



335

G141 D01 X0. Y0. Z0. ;
(

Ускоренное



перемещение



в



рабочее



положение



с

) ;

(

коррекцией



на



инструмент

 3D+) ;

N1 G01 G93 X5. Y0. I0. J-1. K0. F300. ;
(

Обратнозависимая



подача



включена

и



линейное

) ;

(

перемещение

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G94 F50. (

Обратнозависимая



подача



выключена

) ;

G00 G90 G40 Z0.1 M09 (

Коррекция



на



инструмент

) ;

(

выключена

) ;

(

Ускоренное



перемещение



отвода

выключение



подачи

) ;

(

СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

G53 Y0 (

Исходное



положение

 Y) ;

M30 (

Завершение



программы

) ;

% ;

В



этом



случае



значение



износа

 (DIA)

для



T01



установлено



на

 -.02.

Строка



N1

перемещает



инструмент



из

 (

X0.

Y0.

Z0.

в

 (

X5.

Y0., Z0.

).

Значение



J



сообщает

системе



управления

что



необходимо



выполнить



компенсацию



конечной



точки

строки



программы



только



по



оси

Y.

Строку



N1



можно



было



написать

используя



только



J-1

. (

не



используя



I0

или



K0

.),

но



должно



быть



введено



значение



Y

если



для



этой



оси



должна



выполняться

компенсация

 (

используется



значение



J

).

G143

Коррекция



на



длину



инструмента

 5-

й



оси

 + (

Группа

 08)

(

Этот

 G-

код



является



дополнительным

он



используется



только



на



станках

у



которых

все



вращательное



перемещение

 –

это



вращение



режущего



инструмента

например

,

фрезерные



станки



серии

VR).

Этот

 G-

код



позволяет



производить



коррекцию



длины



режущего



инструмента



без

использования



программных



средств

 CAD/CAM.

Для



выбора



длины



инструмента



из

таблиц



компенсации



следует



указать



код



Н

Команды



G49



или



H00



отменяют

коррекцию

 5-

й



оси

Для



корректной



работы



кода



G143



необходимо



наличие



двух

поворотных



осей

 A

и

 B.

Кроме



того

должен



быть



активен



режим



абсолютного

позиционирования



G90

 (

G91



невозможно



использовать

).

Координаты



детали

 0,0

для

осей



А



и



В



должна



выставляться



так

чтобы



инструмент



был



параллелен

перемещению



оси

Z.

Код



G143



предназначен



для



компенсации



разницы



длин



первоначально



введенного

инструмента



и



его



заменителя

Использование



G143



позволяет



программе

исполняться



без



повторного



ввода



новой



длины инструмента

.

Список



кодов

 G



336

Коррекция



на



длину



инструмента



G143



работает



только



с



ускоренным

перемещением

  (

G00

и



перемещениями



линейной



подачи

  (

G01

);

никакие



другие

функции



подачи

  (

G02



или



G03

или



стандартные



циклы

  (

сверление

нарезание

резьбы



и



т

.

д

.)

использовать



невозможно

При



положительной



длине



инструмента

происходит



перемещение



оси

 Z

вверх

  (

в



направлении

 "+").

Если



в



программе



не

указано



одно



из



значений

 X, Y

или

 Z,

то



эта



ось



не



будет



перемещаться

даже



если

перемещения



оси



А



или



В



генерируют



вектор



новой



длины



инструмента

Таким

образом

в



обычной



программе



используются



все

 5

осей



в



одном



блоке



данных

G143

может



выполнять



перемещения



по



команде



всех



осей



для



компенсации



осей



А



и В

.

Рекомендуется



применять



режим



обратнозависимой



подачи

  (

G93

при

использовании



кода



G143

.

% ;
O61431 (G143

ДЛИНА



ИНСТРУМЕНТА

 5

ОСИ

) ;

(G54 X0 Y0 -

справа



вверху

) ;

(Z0 -

сверху



на



детали

) ;

(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T1 M06 (

Выбор



инструмента

 1) ;

G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

G00 G54 X0 Y0 Z0 A0 B0 (

Ускоренное



перемещение



в

) ;

(1-

е



положение

) ;

S1000 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G143 H01 X0. Y0. Z0. A-20. B-20. ;
(

Ускоренное



перемещение



в



рабочее



положение



с

) ;

(

компенсацией



на



длину



инструмента



по

 5

оси

) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G01 G93 X.01 Y.01 Z.01 A-19.9 B-19.9 F300. ;
(

Обратнозависимая



подача



включена

, 1-

ое



линейное

) ;

(

перемещение

) ;

X0.02 Y0.03 Z0.04 A-19.7 B-19.7 F300. (2-

е

) ;

(

перемещение

) ;

X0.02 Y0.055 Z0.064 A-19.5 B-19.6 F300. (3-

е

) ;

(

перемещение

) ;

X2.345 Y.1234 Z-1.234 A-4.127 B-12.32 F200. ;
(

Последнее



перемещение

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G94 F50. (

Обратнозависимая



подача



выключена

) ;

G00 G90 Z0.1 M09 (

Ускоренное



перемещение



отвода

,) ;

(

Выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Компенсация



длины



инструмента

) ;

(

выключена

) ;

(

Исходное



положение

 Z,

Выключение



шпинделя

) ;

G53 Y0 (

Исходное



положение

 Y) ;

M30 (

Завершение



программы

) ;

% ;

Коды

 G



337

G150

Универсальный



цикл



фрезерования



углублений

 (

Группа

 00)

D

 -

Выбор



коррекции



на



радиус



инструмента

/

диаметр



инструмента

F

 -

Скорость



подачи

I

 -

Приращение



резания



по



оси

 X (

положительное



значение

)

J

 -

Приращение



резания



по



оси

 Y (

положительное



значение

)

K

 -

Величина



чистового



прохода

 (

положительное



значение

)

P

 -

Номер



подпрограммы



для



определения



геометрии



кармана

Q

 -

Приращение



глубины



резания



по



оси

 Z

на



проход

 (

положительное



значение

R

 -

Координаты



расположения



ускоренного



перемещения



плоскости

 R

S

 -

Скорость



вращения



шпинделя

X

 -

Исходное



положение



Х

Y

 -

Исходное



положение

 Y

Z

 -

Окончательная



глубина



кармана

необязательный



параметр

G150



начинается



с



позиционирования



режущего



инструмента



в



исходной



точке

внутри



кармана

затем



выполняется



проход



по



контуру

в



последнюю



очередь

  –

чистовой



проход

Концевая



фреза



погрузится



по



оси

 Z.

Вызывается



подпрограмма

P###

которая



определяет



геометрию



кармана



как



замкнутой



области



с



помощью

перемещений



G01

G02



и



G03



по



осям

 X

и

 Y

в



кармане

Команда



G150



выполняет

поиск



внутренней



подпрограммы



с



номером

 N,

указанным

 P-

кодом

Если



она



не

найдена

система



управления



выполняет



поиск



внешней



подпрограммы

Если



ни



та

,

ни



другая



не



найдены

выдается



сигнал



об



ошибке

 314 «

Подпрограмма



не



в памяти

».

ПРИМЕЧАНИЕ

:

При



определении



геометрии



кармана



G150



в



подпрограмме



не

используйте



перемещение



обратно



к



отверстию



начала

контура



после



замыкания



контура



углубления

.

Значение



I



или



J



определяют



величину



чернового



прохода

который



совершает

режущий



инструмент



для



каждого



приращения



при



резании

При



использовании



I

черновая



обработка



кармана



выполняется



последовательными



проходами



по



оси

 X.

Если



используется



J

последовательные



проходы



выполняются



по



оси

Y.

Команда



K



определяет



величину



чистового



прохода



при



выполнении



кармана

Если

задано



значение



K

чистовой



проход



выполняется



на



величину



K

по



геометрии

полости



кармана



для



последнего



прохода

и



это



делается



на



окончательной



глубине

Z.

Для



глубины

 Z

отсутствует



команда чистового



прохода

.

Необходимо



указать



значение



R

даже



если



оно



равно



нулю

  (

R0

),

или



будет

использоваться



последнее



заданное



указанное



R

.

В



области



кармана



выполняются



несколько



проходов

начиная



с



плоскости

 R,

каждый



проход



на

 Q (

глубина



по



оси

 Z)

до



окончательной



глубины

Команда



G150

сначала



выполнит



проход



по



геометрии



кармана

оставив



припуск



на



K

затем

выполняются



проходы



черновой



обработки



I



или



J



для



выполнения



полости

кармана

после



подачи



вниз



на



значение



в

 Q,

пока



не



будет



достигнута



глубина

Z.

Список



кодов

 G



338

Команда



Q



должна



быть



в



строке



G150

даже



если



до



глубины

 Z

необходим



только

один



проход

Команда



Q



начинается



от



плоскости

R.

Примечания

Подпрограмма

 (

P

не



должна



состоять



из



более



чем

 40

перемещений

геометрии



кармана

.

Может



потребоваться



выполнить



исходную



точку



сверлением

для



режущего

инструмента



G150

на



конечную



глубину

 (Z).

Затем



установите



концевую



фрезу



в

исходное



положение



по



осям

 XY

в



пределах



кармана



для



команды



G150

.

F7.43:

G150



Общее



фрезерование



кармана

: [1]

Начальная



точка

, [Z]

Конечная



глубина

.

% ;
O61501 (G150

СТАНДАРТНОЕ



ФРЕЗЕРОВАНИЕ



КАРМАНА

) ;

(G54 X0 Y0 -

слева



снизу

) ;

(Z0 -

сверху



на



детали

) ;

(T1 -

это



концевая



фреза

 ,5"

) ;
(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T1 M06 (

Выбор



инструмента

 1) ;

G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

G00 G54 X3.25 Y4.5 (

Ускоренное



перемещение



в

 1-

е

) ;

(

положение

) ;

S1000 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H01 Z1.0 (

Включить



коррекцию



на



инструмент

 1) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G150 X3.25 Y4.5 Z-1.5 G41 J0.35 K.01 Q0.25 R.1) ;
(P61502 D01 F15. ;
(

Последовательность



фрезерования



кармана

вызов

) ;

(

подпрограммы



фрезерования



кармана

) ;

(

Коррекция



на



инструмент



включена

) ;

(

чистовой



проход

 0.01” (K)

по



бокам

) ;

G40 X3.25 Y4.5 (

Коррекция



на



инструмент



выключена

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z0.1 M09 (

Ускоренное



перемещение



отвода

,) ;

(

Выключение



подачи



СОЖ

) ;

Z

X

Y

I

J

Q

1

1

Z

Коды

 G



339

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

G53 Y0 (

Исходное



положение

 Y) ;

M30 (

Завершение



программы

) ;

% % O61502 (G150

ОБЩАЯ



ПОДПРОГРАММА



ФРЕЗЕРОВАНИЯ

) ;

(

КАРМАНА

) ;

(

Подпрограмма



для



кармана



в

 O61501) ;

(

Должен



иметь



скорость



подачи



в

 G150) ;

G01 Y7. (

Первое



линейное



перемещение



на



геометрию

) ;

(

кармана

) ;

X1.5 (

Линейное



перемещение

) ;

G03 Y5.25 R0.875 (

Дуга



против



часовой



стрелки

) ;

G01 Y2.25 (

Линейное



перемещение

) ;

G03 Y0.5 R0.875 (

Дуга



против



часовой



стрелки

) ;

G01 X5. (

Линейное



перемещение

) ;

G03 Y2.25 R0.875 (

Дуга



против



часовой



стрелки

) ;

G01 Y5.25 (

Линейное



перемещение

) ;

G03 Y7. R0.875 (

Дуга



против



часовой



стрелки

) ;

G01 X3.25 (

Замыкание



геометрии



контура



кармана

) ;

M99 (

Выход



в



основную



программу

) ;

% ;

Квадратное



углубление

F7.44:

G150



Общее



фрезерование



кармана

концевая



фреза



диаметром

 0.500

5.0 x 5.0 x 0.500 DP.

Квадратное



углубление

Главная



программа

% ;
O61503 (G150

ФРЕЗЕРОВАНИЕ



КВАДРАТНОГО



КАРМАНА

) ;

(G54 X0 Y0 -

в



центре



детали

) ;

(Z0 -

сверху



на



детали

) ;

(T1 -

это



концевая



фреза

 ,5"

X0, Y0

1, 6

2

3

4

5

5

5

X0, Y1.5

Список



кодов

 G



340

) ;
(

НАЧАЛО



БЛОКОВ



ПОДГОТОВКИ

) ;

T1 M06 (

Выбор



инструмента

 1) ;

G00 G90 G40 G49 G54 (

Безопасный



запуск

) ;

G00 G54 X0 Y1.5 (

Ускоренное



перемещение



в

 1-

е

) ;

(

положение

) ;

S1000 M03 (

Шпиндель



вращается



по



часовой



стрелке

) ;

G43 H01 Z1.0 (

Включить



коррекцию



на



инструмент

 1) ;

M08 (

Включение



подачи



СОЖ

) ;

(

НАЧАЛО



БЛОКОВ



РЕЗАНИЯ

) ;

G01 Z0.1 F10. (

Подача



в



положение



прямо



над

) ;

(

поверхностью

) ;

G150 P61504 Z-0.5 Q0.25 R0.01 J0.3 K0.01 G41 D01 F10. ;
(

Последовательность



фрезерования



кармана

вызов

) ;

(

подпрограммы



фрезерования



кармана

) ;

(

Коррекция



на



инструмент



включена

) ;

(

Чистовой



проход

 0.01” (K)

по



бокам

) ;

G40 G01 X0. Y1.5 (

Коррекция



на



инструмент



выключена

) ;

(

НАЧАЛО



БЛОКОВ



ЗАВЕРШЕНИЯ

) ;

G00 Z0.1 M09 (

Ускоренное



перемещение



отвода

,) ;

(

выключение



подачи



СОЖ

) ;

G53 G49 Z0 M05 (

Исходное



положение

 Z,

Выключение

) ;

(

шпинделя

) ;

G53 Y0 (

Исходное



положение

 Y) ;

M30 (

Завершение



программы

) ;

% ;

Подпрограмма

% ;
O61505 (G150

ПОДПРОГРАММА



ФРЕЗЕРОВАНИЯ



КВАДРАТНОГО

) ;

(

КАРМАНА



С



ОТНОСИТЕЛЬНЫМ



ПЕРЕМЕЩЕНИЕМ

) ;

(

Подпрограмма



для



кармана



в

 O61503) ;

(

Должна



быть



скорость



подачи



в

 G150) ;

G91 G01 Y0.5 (

Линейное



перемещение



в



положение

 1) ;

X-2.5 (

Линейное



перемещение



в



положение

 2) ;

Y-5. (

Линейное



перемещение



в



положение

 3) ;

X5. (

Линейное



перемещение



в



положение

 4) ;

Y5. (

Линейное



перемещение



в



положение

 5) ;

X-2.5 (

Линейное



перемещение



в



положение

 6,

Цикл

) ;

(

замыкания



контура



кармана

) ;

G90 (

Выключение



относительного



режима

включение

) ;

(

абсолютного

) ;

M99 (

Выход



в



основную



программу

) ;

% ;

Примеры



подпрограммы



с



абсолютным



и



относительным



перемещением

,

вызываемой



командой



P####



в



строке



G150

Абсолютная



подпрограмма















содержание      ..     20      21      22      23     ..
