Схемы теплоснабжения Петропавловск-Камчатского городского округа на период до 2034 года (Том 1) - часть 27
Пройдя ОПТС, химочищенная вода с температурой
70°С через
автоматический регулятор подпитки ПТ - 6р и задвижки ПТ-9а, ПТ-9б подается за
расходомерную шайбу в трубопровод обратной теплосети городского округа.
Расчетные балансы производительности водоподготовительных установок
теплоносителя для тепловых сетей и максимальное потребление теплоносителя в
теплоиспользующих установках потребителей в зонах действия систем
теплоснабжения и источников тепловой энергии приведены в таблице 1.7.1.
Таблица 1.7.1. Расчетные
балансы
производительности
водоподготовительных установок
Наименование величины
Ед. измерения
КТЭЦ-1
КТЭЦ-2
Объем тепловой сети
м3
4660,06
18589,35
Водоразбор на нужды ГВС
т/час
0,0
0,0
Утечки теплоносителя в тепловых сетях
т/час
11,650
46,473
Предельный часовой расход на
т/час
250
250
заполнение
Производительность
т/час
352,03
370,97
водоподготовительных установок
Расход химически необработанной и
недеаэрированной воды на аварийную
т/час
93,20
371,79
подпитку
1.7.2.2. Котельные городского округа
Для подготовки питательной (котловой) воды на котельных городского
округа используются метод частичного умягчения в Na-катионитовых фильтрах.
В таблице
1.7.2 представлены характеристики водоподготовительных
установок питательной воды котельных Петропавловск-Камчатского городского
округа.
Таблица 1.7.2.
Характеристики ВПУ
Наименование котельной
Схема обработки воды (фильтры/количество/диаметр)
Филиал ПАО «Камчатскэнергоª «Коммунальная энергетикаª
Котельная № 1 «11 кмª
Na-катионитовые фильтры I ступени (2/1500), II ступени (2/1500)
Котельная № 2 «КГТУª
Na-катионитовые фильтры I ступени (1/800), II ступени (1/800)
Котельная № 3 «Моховаяª
Na-катионитовые фильтры I ступени (2/1500), II ступени (1/1500)
Котельная № 18 «Завойкоª
Na-катионитовые фильтры I ступени (2/1500), II ступени (2/1500)
Котельная № 43 «Чубароваª
Na-катионитовые фильтры I ступени(1/1000), II ступени (1/1000, 1/1500)
Котельная № 50 «101 Кварталª
Na-катионитовые фильтры I ступени (2/800)
Котельная № 12 «Сероглазкаª
Na-катионитовые фильтры I ступени (2/1500, 1/1000)
Котельная № 44 «Ватутинаª
Na-катионитовые фильтры I ступени (2/1500), II ступени (2/1500)
Котельная № 52 «108 Кварталª
Na-катионитовые фильтры I ступени (2/800), II ступени (2/800)
Котельная № 45
Na - катионирование (ХВ-040-1 2/1000)
«Владивостокскаяª
Котельная № 7 «Энергопоездª
Na - катионирование (ХВ-040-1 2/1000)
265
На прочих котельных ПКГО ВПУ отсутствует, либо данные не были
предоставлены в необходимом объеме.
На ряде котельных, помимо водоподготовки котловой воды, осуществляется
водоподготовка подпиточной (сетевой) воды. Водоподготовка сетевой воды, как
правило, осуществляется путем деаэрации
(очистки от газовых примесей) в
деаэраторах, также играющих роль бака-аккумулятора.
Расчетные балансы производительности водоподготовительных установок
теплоносителя для тепловых сетей и максимальное потребление теплоносителя в
теплоиспользующих установках потребителей в зонах действия систем
теплоснабжения и источников тепловой энергии приведены в таблице 1.7.3.
266
Таблица 1.7.3.
Расчетные балансы производительности водоподготовительных установок
Наименование
Ед.
Кот. № 12
Кот. № 1
Кот. № 2
Кот. № 3
Кот. № 4
Кот. № 5
Кот. № 6
Кот. № 7
Кот. № 13
Кот. № 14
величины
измерения
вода
Объем тепловой сети
м3
932,41
116,68
555,80
3,93
1,13
22,83
32,44
86,83
0,24
7,15
Водоразбор на нужды
т/час
0,00
0,69
0,00
0,00
0,06
0,00
3,24
20,63
0,07
0,11
ГВС
Утечки теплоносителя в
т/час
2,331
0,292
1,390
0,010
0,003
0,057
0,081
0,217
0,001
0,018
тепловых сетях
Предельный часовой
т/час
65
35
100
10
10
20
15
25
10
10
расход на заполнение
Производительность
водоподготовительных
т/час
93,82
36,94
149,14
10,01
10,15
20,06
22,85
74,72
10,18
10,28
установок
Расход химически
необработанной и
т/час
18,65
2,33
11,12
0,08
0,02
0,46
0,65
1,74
0,00
0,14
недеаэрированной воды
на аварийную подпитку
продолжение таблицы 1.7.3
Наименование
Ед.
Кот. № 16
Кот. № 17
Кот. № 18
Кот. № 25
Кот. № 26
Кот. № 34
Кот. № 37
Кот. № 40
Кот. № 42
Кот. № 43
величины
измерения
Объем тепловой сети
м3
21,54
19,11
401,46
10,87
36,02
1,37
7,46
29,86
47,30
182,70
Водоразбор на нужды
т/час
0,56
0,62
24,02
0,63
1,38
0,02
0,00
7,48
0,64
32,09
ГВС
Утечки теплоносителя в
т/час
0,054
0,048
1,004
0,027
0,090
0,003
0,019
0,075
0,118
0,457
тепловых сетях
Предельный часовой
т/час
20
15
35
15
20
10
15
20
20
100
расход на заполнение
Производительность
водоподготовительных
т/час
21,39
16,54
93,66
16,53
23,39
10,06
15,02
38,03
21,66
177,47
установок
Расход химически
необработанной и
т/час
0,43
0,38
8,03
0,22
0,72
0,03
0,15
0,60
0,95
3,65
недеаэрированной воды
на аварийную подпитку
267
продолжение таблицы 1.7.3
Наименование
Ед.
Кот. №
Кот. №
Кот. №
Кот. №
Кот. №
Кот. №
Кот. №
Котельная
Котельная
Котельная
величины
измерения
44
45
46
50
52
56
62
Днепровская
Чавыча
Строителей 123
Объем тепловой сети
м3
315,54
30,16
31,35
183,99
166,82
76,30
212,67
1,09
8,46
0,20
Водоразбор на нужды
т/час
24,65
4,30
1,97
5,81
0,13
0,06
7,07
0,35
2,89
0,04
ГВС
Утечки теплоносителя
т/час
0,789
0,075
0,078
0,460
0,417
0,191
0,532
0,003
0,021
0,001
в тепловых сетях
Предельный часовой
т/час
100
20
35
35
35
35
35
10
15
5
расход на заполнение
Производительность
водоподготовительных
т/час
159,94
30,38
39,80
49,40
35,74
35,32
46,14
10,35
17,91
5,04
установок
Расход химически
необработанной и
недеаэрированной
т/час
6,31
0,60
0,63
3,68
3,34
1,53
4,25
0,02
0,17
0,00
воды на аварийную
подпитку
продолжение таблицы 1.7.3
Наименование
Ед.
Котельная
Котельная
Котельная
Котельная
Котельная
Котельная
Котельная
Котельная
Кот.№ 356
величины
измерения
Строителей 133
ФСБ
8-56
27-18
33-25
48-106
6-1
18-43
Объем тепловой сети
м3
0,14
30,28
13,56
4,51
8,90
13,78
2,57
22,58
0,46
Водоразбор на нужды
т/час
0,11
0,00
1,67
0,03
0,00
0,32
0,10
3,40
0,35
ГВС
Утечки теплоносителя в
т/час
0,000
0,076
0,034
0,011
0,022
0,034
0,006
0,056
0,001
тепловых сетях
Предельный часовой
т/час
10
20
15
10
10
12
10
20
5
расход на заполнение
Производительность
водоподготовительных
т/час
10,11
20,08
19,03
10,09
10,02
12,79
10,25
28,22
5,84
установок
Расход химически
необработанной и
т/час
0,00
0,61
0,27
0,09
0,18
0,28
0,05
0,45
0,01
недеаэрированной воды
на аварийную подпитку
268
1.8.
Топливные балансы источников тепловой энергии и система
обеспечения топливом
На большинстве источников Петропавловск-Камчатского городского
округа, в качестве основного топлива используется мазут, однако основной объем
выработки тепловой энергии среди всех источников тепловой энергии, приходится
на газ
(за счет КТЭЦ). В таблице 1.8.1 представлены значения по выработке
тепловой энергии за 2018 год, и вид используемого топлива. Графически данная
информация представлена на рисунке 1.8.2.
Таблица 1.8.1.
Распределение выработки тепловой энергии по видам топлива
Выработано всего
Гкал
1648863,7
Мазут
Гкал
446067,0
Природный газ
Гкал
1145845,4
Уголь
Гкал
50150,8
Дизельное топливо
Гкал
5334,1
Электроэнергия
Гкал
1466,4

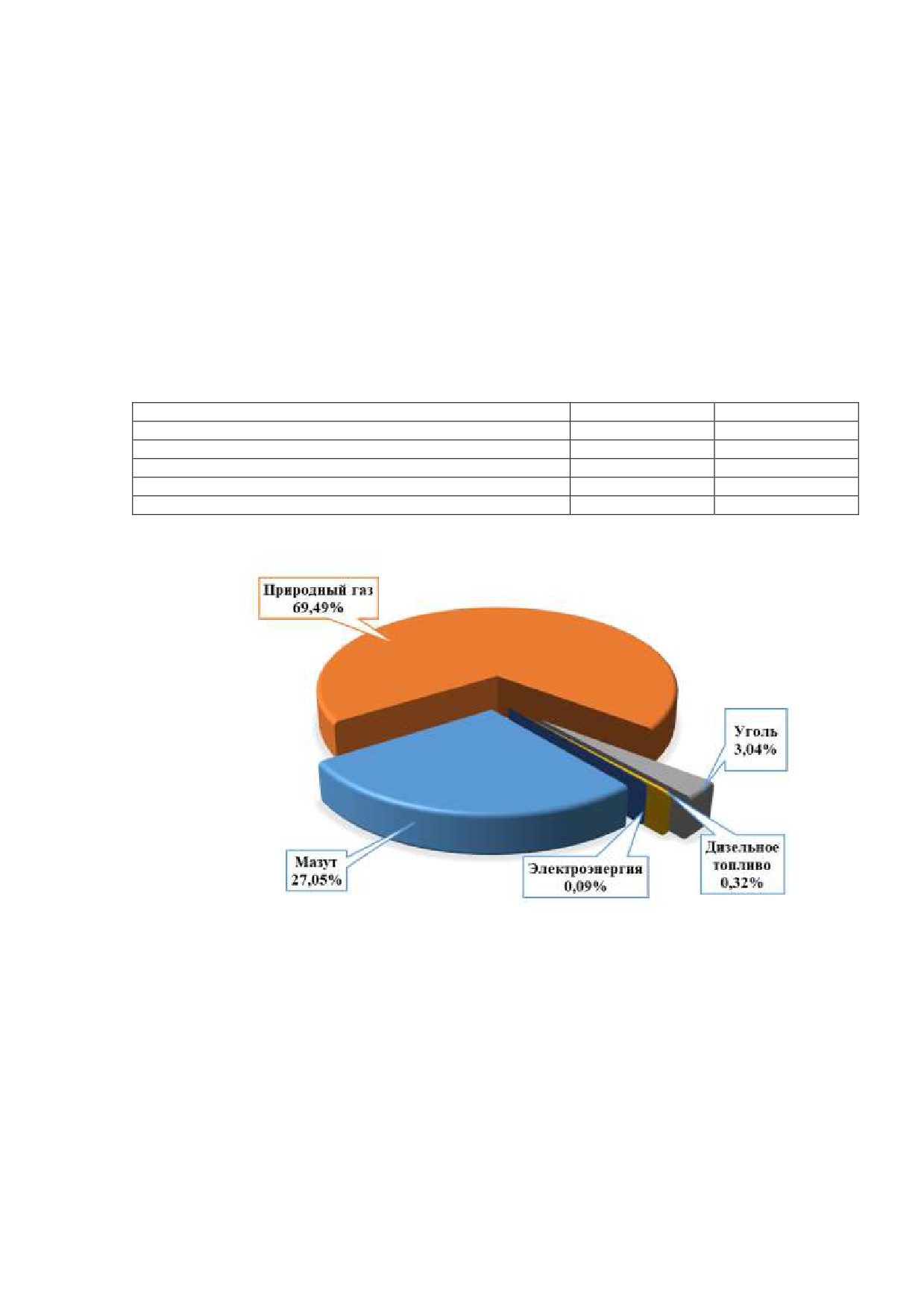

Рисунок 1.8.2. Распределение выработки тепловой энергии по видам топлива
1.8.2. Описание видов и количества используемого основного топлива для каждого
источника тепловой энергии
1.8.2.1. Филиал ПАО «Камчатскэнергоª «Камчатские ТЭЦª
Основным видом топлива на КТЭЦ-1 и КТЭЦ-2 является природный газ
(низшая теплотворная способность 8469, 8472 ккал/кг соответственно), резервным -
топочный мазут
(низшая теплотворная способность
9877,
9823 ккал/кг).
269
Газоснабжение КТЭЦ происходит от магистрального газопровода из пос. Соболево
в город. Топливно-энергетические балансы по КТЭЦ за 2018 год приведены в
таблице 1.8.2.
Таблица 1.8.2.
Топливно-энергетические балансы КТЭЦ
Ед.
Наименование
КТЭЦ- 1
КТЭЦ-1
КТЭЦ-2
КТЭЦ-2
измерения
Вид топлива
мазут
газ
мазут
газ
Низшая теплотворная способность
ккал/кг
9877
8469
9823
8472
топлива
Расход топлива
кг н.т.
4363000
30912079
305000
84987117
Коэффициент перевода в условное
1,4
1,2
1,4
1,2
топливо
Расход топлива
т у т
6156,2
37399,2
428,0
102858,7
Производство тепловой энергии
Гкал
46940,0
285163,0
3186,1
765703,8
Собственные нужды
Гкал
1222,9
7429,1
116,6
28027,4
Потери в сети
Гкал
9628,1
58490,9
641,4
154138,9
Отпуск тепловой энергии из сети
Гкал
35473,1
215500,9
2392,0
574841,3

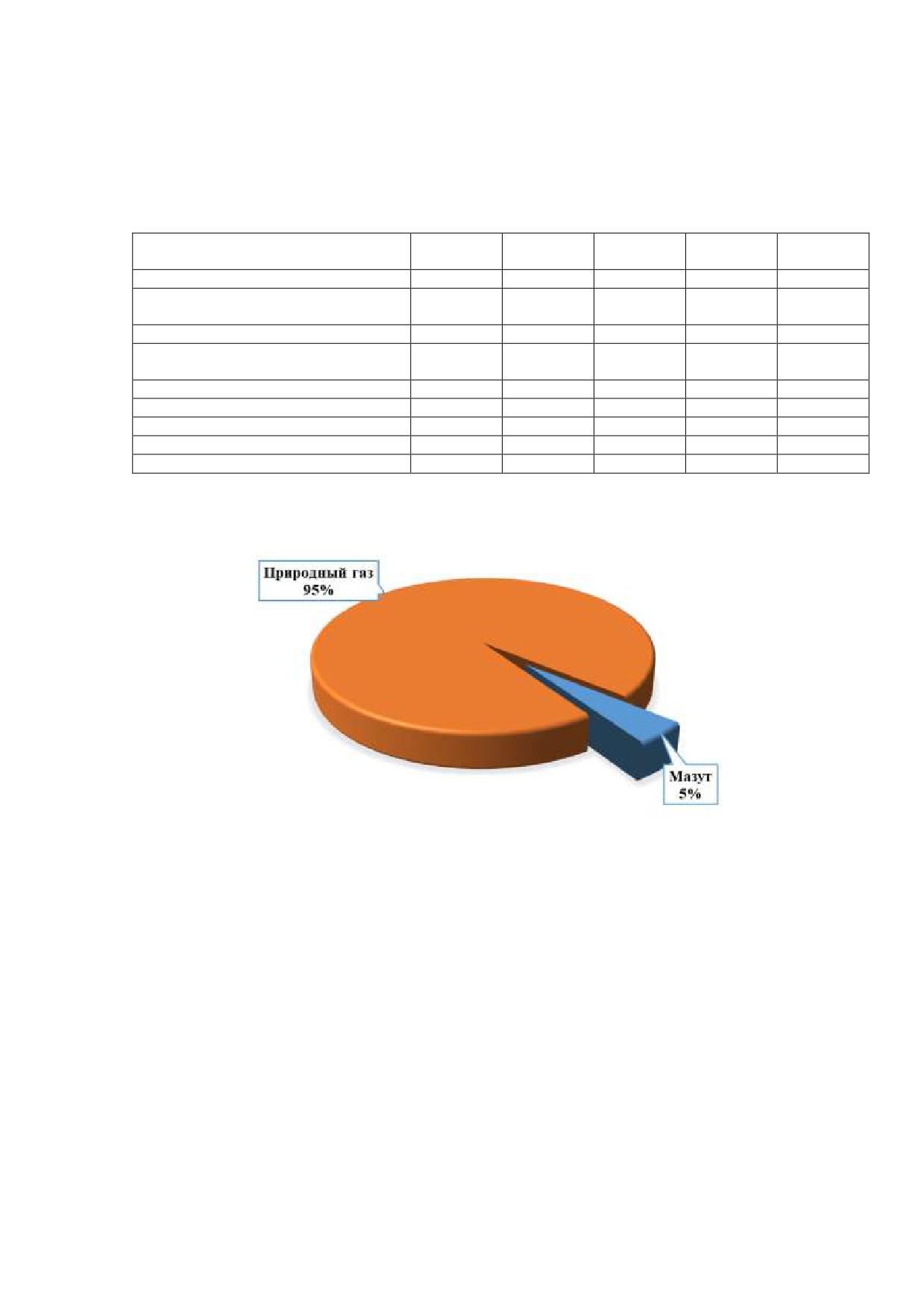

Распределение выработки по видам топлива представлено на рисунке 1.8.3.
Рисунок 1.8.3. Распределение выработки по видам топлива «Камчатские ТЭЦª
Из диаграммы видно, что большая часть тепловой энергии на КТЭЦ города
вырабатывается при использовании природного газа.
1.8.2.2. Филиал ПАО «Камчатскэнергоª «Коммунальная энергетикаª
Основной объем выработки тепловой энергии приходится на котельные,
работающие на мазуте.
В 2018 году в качестве технологического топлива использовались:
1.Мазут топочный марки М-100, средняя теплотворная способность
9 819,05 ккал/кг, фактическое содержание влаги за 2018 год составляло от 0,2% до
1,0%.
270
2.Уголь каменный:
- поставщик ООО «Горняк-1ª, средняя теплотворная способность 4 089,84
ккал/кг, фактическое содержание влаги от 10% до 17%, фактическая зольность от
22,1% до 31,0%;
- поставщик ООО «Камчатское морское пароходствоª, средняя теплотворная
способность
5 514,70 ккал/кг, фактическое содержание влаги от
9% до 12%,
фактическая зольность от 14,4% до 16,6%.
3.Газ природный поставщик ООО «Газпром межрегионгаз Дальний Востокª,
средняя теплотворная способность 8 472,68 ккал/кг.
4.Дизельное топливо поставщик ООО
«ОТКª, средняя теплотворная
способность 10 202,35 ккал/кг.
Топливно-энергетические балансы по котельным за 2018 год приведены в
таблице 1.8.3. Графически данная информация представлена на рисунке 1.8.4.

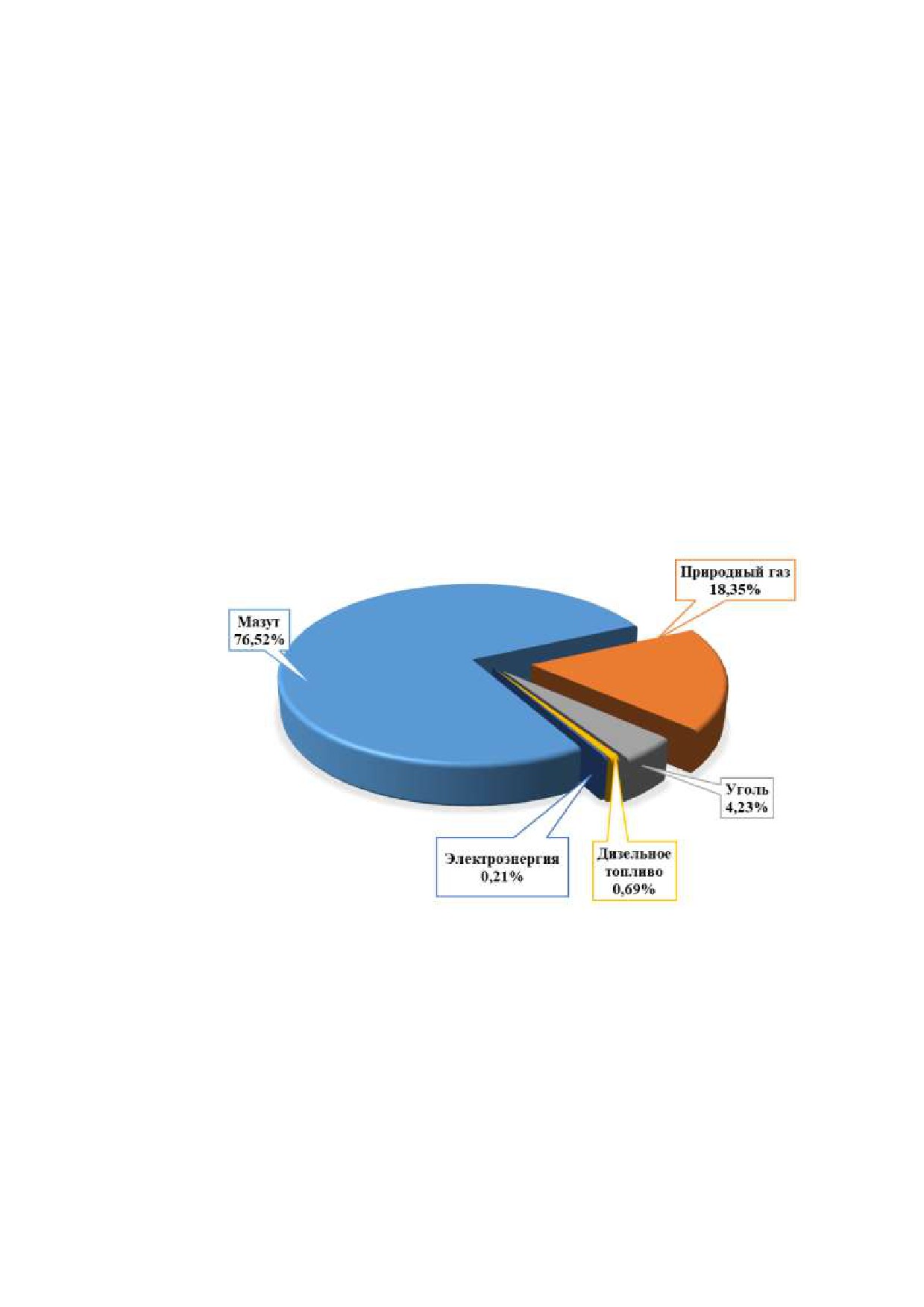

Рисунок 1.8.4.
Распределение выработки по видам топлива на источниках
«Коммунальная энергетикаª
Таким образом,
76,52% выработки тепловой энергии по котельным
приходится на мазут, выработка тепловой энергии на котельных, работающих на
угле, составляет 4,23%, выработка тепловой энергии на котельных, работающих на
газе, составляет 18,35%, выработка тепловой энергии на котельных, работающих на
дизельном топливе, составляет 0,69%.
271
Таблица 1.8.3.
Топливно-энергетические балансы котельных «Коммунальная энергетикаª
Наименование
Ед. измерения
Кот. № 1
Кот. № 2
Кот. № 3
Кот. № 4
Кот. № 5
Кот. № 6
Кот. № 7
Кот. № 12
Кот. № 13
Вид топлива
газ
мазут
мазут
дизель
уголь
уголь
мазут
мазут
уголь
Низшая
теплотворная
ккал/кг
8472,68
9819,05
9819,05
10202,35
4089,84
4089,84
9819,05
9819,05
4089,84
способность
топлива
Расход топлива
кг н.т.
12254864,0
547432,0
6905788,0
381885,0
191665,0
3370509,0
1369135,0
6686174,0
129444,0
Коэффициент
перевода в условное
1,2
1,4
1,4
1,5
0,6
0,6
1,4
1,4
0,6
топливо
Расход топлива
т у т
14833,1
767,9
9686,9
556,6
112,0
1969,3
1920,5
9378,8
75,6
Производство
Гкал
94978,6
4106,4
50526,6
3563,8
441,0
6215,1
8807,2
48100,9
208,6
тепловой энергии
Собственные нужды
Гкал
5020,3
867,9
3584,0
32,7
21,5
62,0
1632,2
3162,9
20,4
Потери в сети
Гкал
19369,6
2272,3
11041,0
24,5
84,8
828,6
1248,1
11754,3
10,5
Отпуск тепловой
Гкал
70588,7
966,2
35901,6
3506,6
334,7
5324,5
5926,9
33183,7
177,7
энергии из сети
продолжение таблицы 1.8.3
Наименование
Ед. измерения
Кот. № 14
Кот. № 15
Кот. № 16
Кот. № 17
Кот. № 18
Кот. № 25
Кот. № 26
Кот. № 34
Кот. № 37
Вид топлива
уголь
мазут
уголь
уголь
мазут
уголь
уголь
электрокот.
мазут
Низшая
теплотворная
ккал/кг
4089,84
9819,05
4089,84
4089,84
9819,05
4089,84
4089,84
4089,84
4089,84
способность
топлива
Расход топлива
кг.н.т.
242594,0
112382,0
2875826,0
2281780,0
5216287,0
1815330,0
1152228,0
0,0
250773,0
Коэффициент
перевода в условное
0,6
1,4
0,6
0,6
1,4
0,6
0,6
0,6
0,6
топливо
Расход топлива
т у т
141,7
157,6
1680,2
1333,2
7317,0
1060,6
673,2
0,0
146,5
Производство
Гкал
557,2
780,9
4802,2
4109,2
39519,7
3242,8
2295,4
1110,0
1859,8
тепловой энергии
Собственные нужды
Гкал
23,2
95,2
58,8
42,1
3098,2
55,2
29,1
0,0
149,5
Потери в сети
Гкал
277,8
204,5
736,0
526,0
8392,5
628,1
883,1
79,7
302,9
Отпуск тепловой
Гкал
256,2
481,2
4007,4
3541,1
28029,0
2559,5
1383,2
1030,3
1407,4
энергии из сети
272
содержание .. 25 26 27 28 ..
