Схемы теплоснабжения Петропавловск-Камчатского городского округа на период до 2034 года (Том 1) - часть 10
1.2.8.1. Структура и технические характеристики основного оборудования
Основным видом топлива котельной является уголь.
Перечень и характеристики основного оборудования котельной
представлены в таблице 1.2.44.
Таблица 1.2.44.
Перечень и характеристика основного оборудования котельной
Кол-
Производительность
Наименование
Год
Тип
Вид
Тип котла
во
котельной
источника
установки
автоматики
топлива
(шт.)
Гкал/ч
ДКВР 6,5-13
2
котельная ПУ ФСБ
1975
3,3
-
уголь
КЕ-6,5-14
1
1.2.8.2. Параметры установленной тепловой мощности источника тепловой энергии, в том
числе теплофикационного оборудования и теплофикационной установки
Установленная мощность котельной составляет 3,3 Гкал/ч.
1.2.8.3. Ограничения тепловой мощности и параметров располагаемой тепловой мощности
Ограничения тепловой мощности котельных отсутствуют.
1.2.8.4. Объем потребления тепловой энергии (мощности) на собственные и хозяйственные
нужды теплоснабжающей организации в отношении источников тепловой энергии и
параметры тепловой мощности нетто
Значение потребления тепловой энергии на собственные нужды и тепловая
мощность нетто по котельной представлены в таблице 1.2.45.
Таблица 1.2.45.
Характеристика мощности котельной
Расход тепловой энергии на собственные нужды
Тепловая мощность
Наименование источника
Гкал/ч
нетто, Гкал/ч
котельная ПУ ФСБ
0,066
3,234
Собственные нужды включают в себя расход тепловой энергии на растопку
котлов, обдувку котлов, технологические нужды химводоочистки, деаэрации;
отопление и хозяйственные нужды котельной; потери тепла насосами, баками и т.п.;
утечки, испарения при апробировании и выявлении неисправностей в оборудовании;
неучтенные потери.
1.2.8.5. Сроки ввода в эксплуатацию основного оборудования, год последнего
освидетельствования при допуске к эксплуатации после ремонта, год продления ресурса и
мероприятия по продлению ресурса
Сроки ввода в эксплуатацию теплофикационного оборудования источников
представлены в таблице 1.2.44. Срок службы котельного оборудования составляет
44 года.
88
1.2.8.6. Схемы выдачи тепловой мощности, структура теплофикационных установок (для
источников тепловой энергии, функционирующих в режиме комбинированной выработки
электрической и тепловой энергии)
Отпуск тепла осуществляется с коллекторов источников через
распределительные тепловые сети к потребителям.
1.2.8.7. Способы регулирования отпуска тепловой энергии от источников тепловой энергии с
обоснованием выбора графика изменения температур и расхода теплоносителя в
зависимости от температуры наружного воздуха
Регулирование отпуска тепловой энергии на котельной качественное, в
соответствии с утвержденными температурными графиками (95/75оС).
1.2.8.8. Среднегодовая загрузка оборудования
Среднегодовая загрузка котельной представлена в таблице 1.2.46.
Таблица 1.2.46. Среднегодовая загрузка оборудования
Число часов работы
Месяц
Котел 1
Котел 2
Январь
744
744
Февраль
672
672
Март
744
744
Апрель
720
720
Май
744
744
Июнь
384
Июль
744
Август
744
Сентябрь
720
Октябрь
744
744
Ноябрь
720
720
Декабрь
744
744
Время работы источника круглогодичное, с летним ремонтным периодом 14
дней.
1.2.8.9. Способы учета тепла, отпущенного в тепловые сети
Приборы учета на котельной отсутствуют.
1.2.8.10.
Статистика отказов и восстановлений оборудования источников тепловой
энергии
Данные отказах источника приведены в таблице 1.2.47.
Таблица 1.2.47.
Статистика отказов и восстановлений котельной
Суммарная
Количество
отключенная
№ участка/
Статус
Длительность
Дата аварии
отключенных
тепловая
источника
происшествия
отключения
потребителей
нагрузка,
Гкал/ч
отключение
май, июль,
менее 15
котельная
централизованного
16
1,92
октябрь
минут
электроснабжения
89
1.2.8.11.
Предписания надзорных органов по запрещению дальнейшей эксплуатации
источников тепловой энергии
Предписания надзорных органов по запрещению дальнейшей эксплуатации
источника не выдавались.
1.2.8.12.
Перечень источников тепловой энергии и (или) оборудования
(турбоагрегатов), входящего в их состав (для источников тепловой энергии,
функционирующих в режиме комбинированной выработки электрической и тепловой
энергии), которые отнесены к объектам, электрическая мощность которых поставляется в
вынужденном режиме в целях обеспечения надежного теплоснабжения потребителей
Котельные и входящее в них оборудование, не относится к источникам,
электрическая мощность которых поставляется в вынужденном режиме.
1.2.9. АО «356 Управление начальника работª
В состав АО «356 Управление начальника работª входит 1 котельная:
ул. К. Маркса, военный городок №6.
1.2.9.1. Структура и технические характеристики основного оборудования
Основным видом топлива котельной является уголь. Перечень и
характеристики основного оборудования котельной представлены в таблице 1.2.48.
Таблица 1.2.48. Перечень и характеристика основного оборудования котельной
Кол-
Производительность
Наименование
Год
Тип
Вид
Тип котла
во
котельной
источника
установки
автоматики
топлива
(шт.)
Гкал/ч
ул. К. Маркса,
КВр
1977
4
4,11
ручная
уголь
военный городок №6
1.2.9.2. Параметры установленной тепловой мощности источника тепловой энергии, в том
числе теплофикационного оборудования и теплофикационной установки
Установленная мощность котельной составляет 4,11 Гкал/ч.
1.2.9.3. Ограничения тепловой мощности и параметров располагаемой тепловой мощности
Установленная мощность котельной составляет 4,11 Гкал/ч, располагаемая
1,611 Гкал/ч.
1.2.9.4. Объем потребления тепловой энергии (мощности) на собственные и хозяйственные
нужды теплоснабжающей организации в отношении источников тепловой энергии и
параметры тепловой мощности нетто
Величина потребления тепловой мощности на собственные нужды
котельной и значение тепловой мощности нетто представлены в таблице 1.2.49.
90
Таблица 1.2.49. Характеристика мощности котельной
Расход тепловой энергии на собственные нужды
Тепловая мощность
Наименование источника
Гкал/ч
нетто, Гкал/ч
ул. К. Маркса,
0,014
1,646
военный городок №6
Собственные нужды включают в себя расход тепловой энергии на растопку
котлов, обдувку котлов, технологические нужды химводоочистки, деаэрации;
отопление и хозяйственные нужды котельной; потери тепла насосами, баками и т.п.;
утечки, испарения при апробировании и выявлении неисправностей в оборудовании;
неучтенные потери.
1.2.9.5. Сроки ввода в эксплуатацию основного оборудования, год последнего
освидетельствования при допуске к эксплуатации после ремонта, год продления ресурса и
мероприятия по продлению ресурса
Сроки ввода в эксплуатацию теплофикационного оборудования источников
представлены в таблице 1.2.48.
Срок службы котельных агрегатов составляет 42 года.
1.2.9.6. Схемы выдачи тепловой мощности, структура теплофикационных установок (для
источников тепловой энергии, функционирующих в режиме комбинированной выработки
электрической и тепловой энергии)
Отпуск тепла осуществляется с коллекторов источников через
распределительные тепловые сети к потребителям.
1.2.9.7. Способы регулирования отпуска тепловой энергии от источников тепловой энергии с
обоснованием выбора графика изменения температур и расхода теплоносителя в
зависимости от температуры наружного воздуха
Регулирование отпуска тепловой энергии на котельной качественное, в
соответствии с утвержденными температурными графиками.
1.2.9.8. Среднегодовая загрузка оборудования
Среднегодовая загрузка котельной представлена в таблице 1.2.50.
Таблица 1.2.50. Среднегодовая загрузка оборудования
Число часов работы
Месяц
Котел №1
Котел №2
Январь
744
744
Февраль
648
648
Март
744
744
Апрель
720
720
Май
744
744
Июнь
720
720
Июль
384
384
Август
744
744
Сентябрь
720
720
91
Число часов работы
Месяц
Котел №1
Котел №2
Октябрь
744
744
Ноябрь
720
720
Декабрь
744
744
Время работы источника круглогодичное, с летним ремонтным периодом 14
дней.
1.2.9.9. Способы учета тепла, отпущенного в тепловые сети
Приборы учета на котельной отсутствуют.
1.2.9.10.
Статистика отказов и восстановлений оборудования источников тепловой
энергии
Данная информация теплоснабжающей организацией не предоставлена.
1.2.9.11.
Предписания надзорных органов по запрещению дальнейшей эксплуатации
источников тепловой энергии
Предписания надзорных органов по запрещению дальнейшей эксплуатации
источника не выдавались.
1.2.9.12.
Перечень источников тепловой энергии и (или) оборудования
(турбоагрегатов), входящего в их состав (для источников тепловой энергии,
функционирующих в режиме комбинированной выработки электрической и тепловой
энергии), которые отнесены к объектам, электрическая мощность которых поставляется в
вынужденном режиме в целях обеспечения надежного теплоснабжения потребителей
Котельные и входящее в них оборудование, не относится к источникам,
электрическая мощность которых поставляется в вынужденном режиме.
92
1.3.
Тепловые сети, сооружения на них и тепловые пункты
1.3.1. Тепловые сети филиала ПАО «Камчатскэнергоª «Камчатские ТЭЦª
Теплоснабжение жилищного фонда и объектов социальной сферы города
обеспечивается работой
43 теплоисточников, из которых
29 эксплуатируются
группой компаний ПАО «Камчатскэнергоª (2 ТЭЦ, 27 котельных), 6 котельных -
ФГБУ «ЦЖКУª Минобороны России, 4 котельные - МУП «УМиТª, 2 котельные -
ООО «РСО «Силуэтª, 1 котельная Пограничным управлением ФСБ России по
восточному арктическому району, и еще
1 котельная АО
«356 Управление
начальника работª.
1.3.1.1. Описание структуры тепловых сетей от каждого источника тепловой энергии
Теплоснабжение внешних потребителей от КТЭЦ филиала
ПАО «Камчатскэнергоª «Камчатские ТЭЦª осуществляется по трем основным
выводам: ТМ-1 и ТМ-2
(КТЭЦ-1)
(ул. Сахалинская,
28), ТМ-3
(КТЭЦ-2)
(ул. Степная, 50).
Схема теплоснабжения отоплением и ГВС в основном закрытая
независимая, через квартальные центральные тепловые пункты (ЦТП).
Система теплоснабжения потребителей от КТЭЦ-1 имеет в основном
независимую схему присоединения системы отопления через квартальные ЦТП,
система ГВС открытая с непосредственным водоразбором из трубопроводов
отопления 2-го контура (2-х трубная) и частично закрытая с параллельной схемой
включения подогревателей горячего водоснабжения (4-х трубная).
Система теплоснабжения потребителей от КТЭЦ-2 имеет также
независимую схему присоединения системы отопления через квартальные ЦТП (4-
х трубная), система ГВС закрытая со смешанной схемой включения подогревателей
горячего водоснабжения и частично с непосредственным водоразбором из обратных
трубопроводов отопления 2-го контура (2-х трубная).
Подпитка
системы
теплоснабжения
осуществляется
с
водоподготовительных установок КТЭЦ-1 и КТЭЦ-2 .
1.3.1.2. Карты (схемы) тепловых сетей в зонах действия источников тепловой энергии в
электронной форме и (или) на бумажном носителе
Схемы тепловых сетей в зонах действия источников представлены на
рисунках 1.3.1-1.3.2.
93
1.3.1.3. Параметры тепловых сетей, включая год начала эксплуатации, тип изоляции, тип
компенсирующих устройств, тип прокладки, краткую характеристику грунтов в местах
прокладки с выделением наименее надежных участков, определением их материальной
характеристики и тепловой нагрузки потребителей, подключенных к таким участкам
В таблице
1.3.1 представлены сводные данные по протяженности,
материальной характеристике, емкости трубопроводов магистральных и
квартальных (отопительных и горячего водоснабжения) тепловых сетей филиала
ПАО «Камчатскэнергоª «Камчатские ТЭЦª.
Таблица 1.3.1. Распределение протяженности и материальной характеристики
тепловых сетей филиала ПАО «Камчатскэнергоª «Камчатские ТЭЦª
Протяженность тепловых сетей
Материальная характеристика
Емкость т/сетей
тип прокладки
подземная
надземная
подземная
надземная
подземная
надземная
1 контур
КТЭЦ-1
5503,9
11374,4
3689,1
7907,8
1098,9
2485,9
ТМ-1
1313,6
1895,8
741,2
958,7
182,3
200,3
ТМ-2
4190,3
9478,6
2947,8
6949,1
916,6
2285,5
ТМ-3
5998,9
25584,5
4916,9
26921,3
1654,2
12564,5
Итого
11502,8
36958,9
8606,0
34829,1
2753,1
15050,4
2 контур, отопление
55721,4
50237,7
14880,0
16080,2
1746,6
2222,7
КТЭЦ-1
95-70
13969,2
16724,7
3096,6
4360,2
303,1
465,8
110-70
2556,4
3595,5
760,0
1101,0
111,3
145,7
Итого
16525,6
20320,2
3856,5
5461,2
414,4
611,5
КТЭЦ-2
95-70
31756,2
25041,5
9132,1
9100,8
1120,5
1416,9
110-70
7439,6
4876,0
1891,4
1518,2
211,6
194,4
Итого
39195,8
29917,5
11023,4
10619,0
1332,1
1611,2
2 контур, гвс
36914,6
30700,0
7805,6
6959,7
705,8
734,1
КТЭЦ-1
9079,3
13443,6
2340,3
2805,0
256,2
327,9
КТЭЦ-2
27835,3
17256,4
5465,4
4154,7
449,6
406,2
Всего
104138,8
117896,6
31291,6
57869,0
5205,4
18007,2
Распределение протяженности по диаметрам и материальная характеристика
представлены в таблице 1.3.2.
Таблица 1.3.2. Протяженность
и
материальная
характеристика
трубопроводов с делением по диаметрам
Диаметр
Длина участков тепловой сети в
Материальная
трубопроводов
двухтрубном исчислении, м
характеристика, м2
тепловых
ТМ 1
ТМ 2
ТМ 3
ТМ 1
ТМ 2
ТМ 3
сетей, мм
15
98,00
0,00
35,00
1,47
0,00
0,53
20
1124,50
530,50
441,80
22,49
10,61
8,84
25
0,00
999,00
1749,90
0,00
24,98
43,75
32
0,00
145,00
39,00
0,00
4,64
1,25
38
0,00
37,00
0,00
0,00
1,41
0,00
40
77,00
1196,50
3030,13
3,08
47,86
121,21
45
0,00
0,00
0,00
0,00
0,00
0,00
50
2059,00
6218,90
24625,92
102,95
310,95
1231,30
60
0,00
0,00
30,40
0,00
0,00
1,82
65
1256,50
6727,50
23511,08
81,67
437,29
1528,22
70
490,06
351,00
663,93
34,30
24,57
46,48
95
Диаметр
Длина участков тепловой сети в
Материальная
трубопроводов
двухтрубном исчислении, м
характеристика, м2
тепловых
ТМ 1
ТМ 2
ТМ 3
ТМ 1
ТМ 2
ТМ 3
сетей, мм
80
2627,46
7536,30
22628,99
210,20
602,90
1810,32
100
3440,50
10002,10
25559,11
344,05
1000,21
2555,91
125
777,50
2934,00
7347,76
97,19
366,75
918,47
150
2334,20
9687,02
27909,14
350,13
1453,05
4186,37
200
2921,40
5763,30
18965,27
584,28
1152,66
3793,05
250
668,10
1202,30
14032,79
167,03
300,58
3508,20
300
356,50
0,00
3848,42
106,95
0,00
1154,53
350
101,00
0,00
2499,51
35,35
0,00
874,83
400
66,70
4621,50
2706,55
26,68
1848,60
1082,62
450
384,00
624,50
0,00
172,80
281,03
0,00
500
0,00
1456,50
7589,93
0,00
728,25
3794,97
600
0,00
1140,70
1266,00
0,00
684,42
759,60
700
0,00
0,00
0,00
0,00
0,00
0,00
800
9,00
0,00
8791,00
7,20
0,00
7032,80

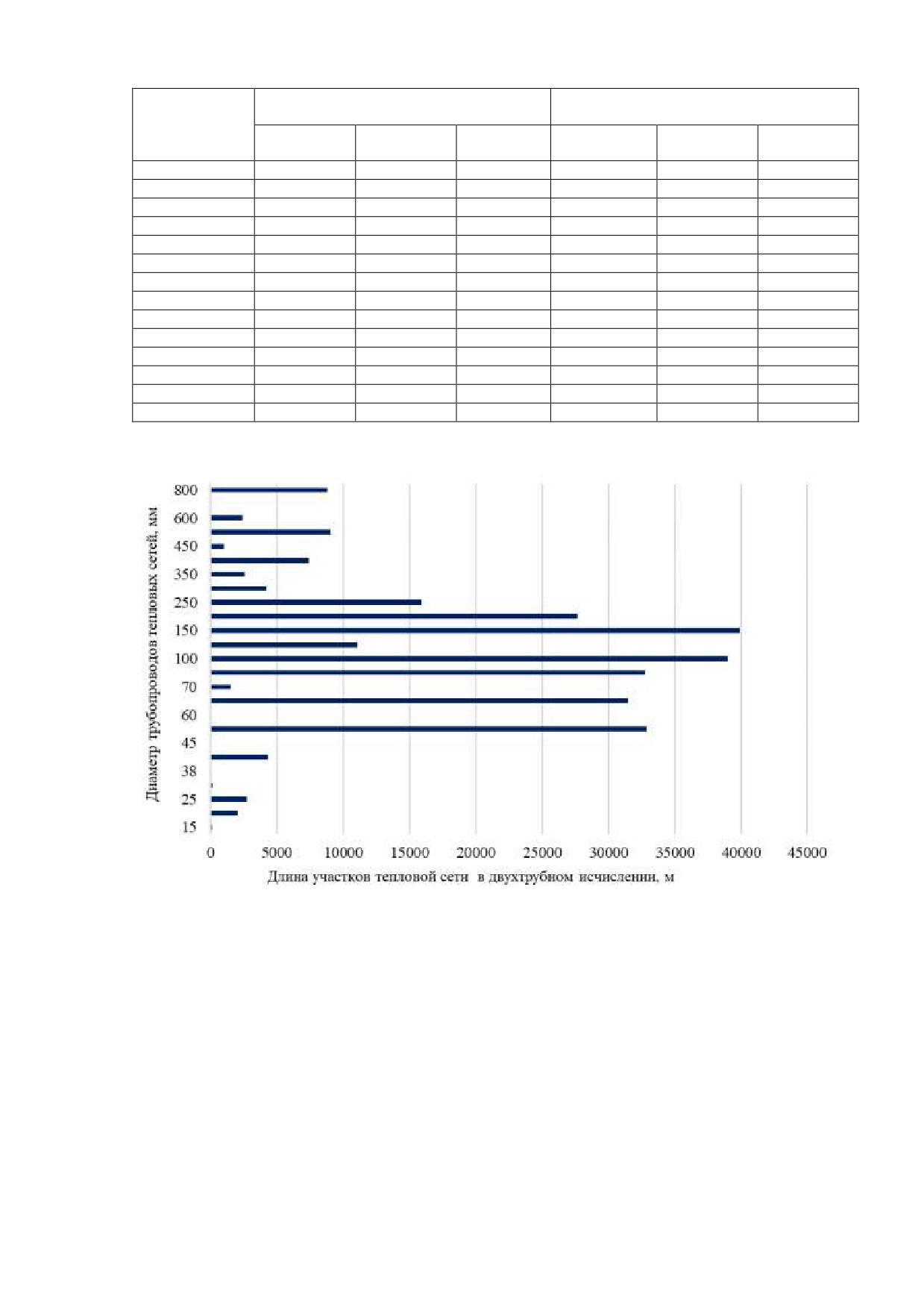

Графически данная информация представлена на рисунке 1.3.3.
Рисунок 1.3.3. Распределение протяженности тепловых сетей по диаметрам
трубопроводов
1.3.1.4. Описание типов и строительных особенностей тепловых пунктов, тепловых камер и
павильонов
Тепловые камеры на тепловых сетях филиала ПАО «Камчатскэнергоª
«Камчатские ТЭЦª преимущественно выполнены из железобетонных колец.
Размеры камер принимаются из условий нормального обслуживания размещаемого
96
содержание .. 8 9 10 11 ..
