ОБОСНОВЫВАЮЩИЕ МАТЕРИАЛЫ К СХЕМЕ ТЕПЛОСНАБЖЕНИЯ ГО ЛОБНЯ МОСКОВСКОЙ ОБЛАСТИ НА ПЕРИОД ДО 2035 ГОДА

9.3.

Предложения по реконструкции тепловых сетей для обеспечения

передачи тепловой энергии при переходе от открытой системы теплоснабжения

(горячего водоснабжения) к закрытой системе горячего водоснабжения

Перевод существующего жилищного фонда микрорайона «Москвичª с открытой

системы теплоснабжения на закрытую предусматривается посредством оборудования

индивидуальных тепловых пунктов

(ИТП). Реконструкция тепловых сетей не

предусматривается.

9.4. Расчет потребности инвестиций для перевода открытой системы

теплоснабжения

(горячего водоснабжения) в закрытую систему горячего

водоснабжения

Сведения о потребности инвестиций для перевода открытой системы

теплоснабжения (горячего водоснабжения) в закрытую систему горячего водоснабжения

представлены в таблице 9.1.

Таблица 9.1 Инвестиции для перевода открытой системы теплоснабжения (горячего водоснабжения) в

закрытую систему

Расходы на реализацию

Основные

мероприятий в

технические

Описание и

прогнозных ценах, тыс.

Обоснование

характеристики

№

Наименование

место

руб.

необходимости

п/п

мероприятий

расположения

(цель реализации)

Наимен

объекта

ование

Ед. изм.

Всего

2020

2021

показат

еля

Перевод

существующего

жилищного

фонда

Осуществляется в

МО, г. Лобня,

микрорайона

соответствии с

микрорайон

Шт.

4000

2000

«Москвичª с

действующим

«Москвичª

открытой

законодательством

системы

теплоснабжения

на закрытую

«ǽ

Страница 242

9.5. Оценка целевых показателей эффективности и качества теплоснабжения в

открытой системе теплоснабжения

(горячего водоснабжения) и закрытой

системе горячего водоснабжения

В МО г. Лобня в перспективе с 2021 года открытые системы теплоснабжения

будут отсутствовать.

9.6. Предложения по источникам инвестиций

Перевод существующего жилищного фонда микрорайона «Москвичª с открытой

системы теплоснабжения на закрытую будет осуществляться за счет собственных средств

УМП «Лобненская теплосетьª.

9.7. Описание актуальных изменений в предложениях по переводу

открытых систем теплоснабжения

(горячего водоснабжения) в закрытые

системы горячего водоснабжения за период, предшествующий актуализации

схемы теплоснабжения, в том числе с учетом введенных в эксплуатацию

переоборудованных центральных и индивидуальных тепловых пунктов

За период, предшествующий актуализации схемы теплоснабжения, актуальных

изменений в предложениях по переводу открытых систем теплоснабжения (горячего

водоснабжения) в закрытые системы горячего водоснабжения не зафиксировано.

«ǽ

Страница 243

10.

Книга 10 «Перспективные топливные балансыª

10.1. Расчеты по каждому источнику тепловой энергии перспективных

максимальных часовых и годовых расходов основного вида топлива для

зимнего, летнего и переходного периодов, необходимых для обеспечения

нормативного функционирования источников тепловой энергии на территории

поселения, городского округа

Перспективные максимальные часовые и годовые расходы основного вида

топлива котельными представлены в таблицах 10.1-10.2.

Перспективные максимальные часовые и годовые расходы основного вида

топлива котельными для зимнего, летнего и переходного периодов представлены в

таблицах 10.3.

«ǽ

Страница 244

Обосновывающие материалы к схеме теплоснабжения городского округа Лобня Московской области на период до 2035 года

Таблица 10.1 Перспективные максимальные часовые и годовые расходы основного вида топлива котельными

2020

2021

2022

2023

Максимальный

Годовой

Максимальный

Годовой

Максимальный

Годовой расход

часовой расход

расход

часовой расход

расход

часовой расход

№

Наименование

(природ

природ

п/

Условно

Условн

(природ

Условн

(природ

Условн

(природ

Условн

котельной

ный

го

ого

ный газ),

ого

ный газ),

ого

ный газ),

ого

газ),

газ,

топлива,

топлив

топлива

тыс.н.м.

топлива

тыс.н.м.

топлива

тыс.н.м.

топлива

тыс.н.м

тыс.м³/

тут.

а, тут.

, тут

куб.

, тут.

куб.

, тут.

куб.

, тут.

.куб.

Котельная РТС

61515

52776

25,33

21,65

61506

52768

25,33

21,65

67628

58020

27,85

23,8

67618

58011

27,84

23,8

Лобня

Котельная РТС

18598

15961

8,94

7,64

18598

15961

8,94

7,64

22198

19051

10,67

9,12

22198

19051

10,67

9,12

Красная поляна

Котельная

6075

5214

2,34

6075

5214

2,34

6075

5214

2,34

6075

5214

2,34

Калинина

Котельная мкр.

5856

5026

1,92

1,64

5827

5001

1,91

1,64

5832

5006

1,92

1,64

5837

5011

1,93

1,64

«Луговаяª

Котельная

0,04

0,03

0,04

0,03

0,04

0,03

0,04

0,03

Луговая

Котельная ул.

1571

1348

0,63

0,54

1571

1348

0,63

0,54

1639

1406

0,66

0,56

1639

1406

0,66

0,56

Агапова

Котельная П.

326

280

0,11

0,1

326

280

0,11

0,1

326

280

0,11

0,1

326

280

0,11

0,1

Морозова

Котельная мкр.

434

372

0,97

0,83

434

372

0,97

0,83

843

723

1,89

1,61

843

723

1,89

1,61

Москвич

Котельная ЗАО

5992

5143

1,1

0,94

6026

5173

1,11

0,95

9178

7878

1,69

1,44

9176

7876

1,69

1,44

«ЛЗСФª

Котельная мкр.

15013

12887

8,92

7,63

15013

12887

8,92

7,63

15175

13026

9,02

7,71

15175

13026

9,02

7,71

"Катюшки" (юг)

Котельная мкр.

2602

2234

0,37

0,32

2602

2234

0,37

0,32

2602

2234

0,37

0,32

2602

2234

0,37

0,32

«Депоª

Котельная

1005

863

1,26

1,08

1005

863

1,26

1,08

1005

863

1,26

1,08

1005

863

1,26

1,08

БМК-7,5

Котельная

"Катюшки-

3194

2730

1,04

0,89

3194

2730

1,04

0,89

3194

2730

1,04

0,89

3194

2730

1,04

0,89

Север" (К-2)

Котельная

"Северные

далиª (К-1)

«ǽ

Страница 245

2020

2021

2022

2023

Максимальный

Годовой

Максимальный

Годовой

Максимальный

Годовой расход

часовой расход

расход

часовой расход

расход

часовой расход

№

Наименование

(природ

природ

п/

Условно

Условн

(природ

Условн

(природ

Условн

(природ

Условн

котельной

ный

го

ого

ный газ),

ого

ный газ),

ого

ный газ),

ого

газ),

газ,

топлива,

топлив

топлива

тыс.н.м.

топлива

тыс.н.м.

топлива

тыс.н.м.

топлива

тыс.н.м

тыс.м³/

тут.

а, тут.

, тут

куб.

, тут.

куб.

, тут.

куб.

, тут.

.куб.

Котельная

"Хлебозавод"

1392

1190

0,43

0,37

1392

1190

0,43

0,37

(К-3)

Котельная

предприятия

железнодорожн

573

490

0,18

0,15

573

490

0,18

0,15

ого транспорта

(К-4)

Таблица 10.2 Перспективные максимальные часовые и годовые расходы основного вида топлива котельными

2024

2025

2026-2030 гг.

2031-2035 гг.

Годовой

Максимальный

Годовой

Максимальный

Годовой

Максимальный

Годовой расход

расход

часовой расход

расход

часовой расход

расход

часовой расход

№

Наименование

(приро

природ

(приро

природ

п/

Условно

Условн

Условно

(природ

Условн

(природ

Условн

котельной

дный

ный

дный

ный

го

ого

го

ный газ),

ого

ный газ),

ого

газ),

газ,

газ),

газ,

топлива,

топлив

топлива,

тыс.н.м.

топлив

тыс.н.м.

топлив

тыс.н.

тыс.м³/

тыс.н.

тыс.м³/

тут.

а, тут.

тут.

куб.

а, тут.

куб.

а, тут.

м.куб.

Котельная РТС

67608

58002

27,83

23,8

67598

57993

27,82

23,8

67609

58003

27,84

23,79

67599

57995

27,83

23,79

Лобня

Котельная РТС

22198

19051

10,67

9,12

22198

19051

10,67

9,12

22194

19048

10,67

9,12

22190

19045

10,66

9,11

Красная поляна

Котельная

6075

5214

2,34

6075

5214

2,34

6074

5214

2,34

6074

5214

2,34

Калинина

Котельная мкр.

5842

5016

1,94

1,64

5847

5021

1,95

1,64

5830

5004

1,92

1,64

5827

5002

1,91

1,64

«Луговаяª

Котельная

0,04

0,03

0,04

0,03

0,04

0,03

0,04

0,03

Луговая

Котельная ул.

1639

1406

0,66

0,56

1639

1406

0,66

0,56

1639

1406

0,66

0,56

1638

1406

0,66

0,56

Агапова

«ǽ

Страница 246

2024

2025

2026-2030 гг.

2031-2035 гг.

Годовой

Максимальный

Годовой

Максимальный

Годовой

Максимальный

Годовой расход

расход

часовой расход

расход

часовой расход

расход

часовой расход

№

Наименование

(приро

природ

(приро

природ

п/

Условно

Условн

Условно

(природ

Условн

(природ

Условн

котельной

дный

ный

дный

ный

го

ого

го

ный газ),

ого

ный газ),

ого

газ),

газ,

газ),

газ,

топлива,

топлив

топлива,

тыс.н.м.

топлив

тыс.н.м.

топлив

тыс.н.

тыс.м³/

тыс.н.

тыс.м³/

тут.

а, тут.

тут.

куб.

а, тут.

куб.

а, тут.

м.куб.

Котельная П.

326

280

0,11

0,1

326

280

0,11

0,1

328

282

0,11

0,1

328

282

0,11

0,1

Морозова

Котельная мкр.

843

723

1,89

1,61

843

723

1,89

1,61

843

723

1,89

1,61

843

723

1,89

1,61

Москвич

Котельная ЗАО

9176

7876

1,69

1,44

9176

7876

1,69

1,44

9174

7875

1,69

1,44

9172

7873

1,69

1,44

«ЛЗСФª

Котельная мкр.

"Катюшки"

15175

13026

9,02

7,71

15175

13026

9,02

7,71

15175

13026

9,02

7,71

15175

13026

9,02

7,71

(юг)

Котельная мкр.

2602

2234

0,37

0,32

2602

2234

0,37

0,32

2602

2234

0,37

0,32

2602

2234

0,37

0,32

«Депоª

Котельная

1005

863

1,26

1,08

1005

863

1,26

1,08

1005

863

1,26

1,08

1005

863

1,26

1,08

БМК-7,5

Котельная

"Катюшки-

3194

2730

1,04

0,89

3194

2730

1,04

0,89

3194

2730

1,04

0,89

3194

2730

1,04

0,89

Север"

Котельная

"Северные

9664

8260

5,52

4,72

далиª (К-1)

Котельная

"Хлебозавод"

1392

1190

0,43

0,37

1392

1190

0,43

0,37

1392

1190

0,43

0,37

1392

1190

0,43

0,37

(К-3)

Котельная

предприятия

железнодорож

573

490

0,18

0,15

573

490

0,18

0,15

573

490

0,18

0,15

573

490

0,18

0,15

ного

транспорта (К-

«ǽ

Страница 247

Таблица 10.3 Перспективные максимальные часовые и годовые расходы основного вида топлива котельными для зимнего, летнего и переходного периодов

2020

2021

переходный

переходный при

зимний при tот=-28 град.С

летний

зимний при tот=-28 град.С

летний

при tот=- 3,1

№

Наименование

tот=- 3,1 град.С

град.С

п/

источника

Максималь

теплоснабжения

Максимальн

Годовой

Максимальный

Максимальн

Годовой

Максимальн

ный

Годовой

ый часовой

расход,

часовой расход,

ый часовой

расход,

ый часовой

часовой

расход, тут

тут

расход, тут

тут

расход, тут

Котельная РТС Лобня

25,33

61515

6,83

16577

15,2

25,33

61506

6,83

16577

15,2

Котельная РТС

8,94

18598

1,87

3901

5,36

8,94

18598

1,87

3901

5,36

Красная поляна

Котельная Калинина

2,34

6075

0,64

1653

1,4

2,34

6075

0,64

1653

1,4

Котельная мкр.

1,92

5856

0,33

1000

1,15

1,91

5827

0,33

1000

1,15

«Луговаяª

Котельная Луговая

0,04

0,02

0,04

0,02

Котельная ул. Агапова

0,63

1571

0,18

460

0,38

0,63

1571

0,18

460

0,38

Котельная П. Морозова

0,11

326

0,07

0,11

326

0,07

Котельная мкр.

0,97

434

0,1

0,58

0,97

434

0,1

0,58

Москвич

Котельная ЗАО

1,1

5992

0,24

1307

0,66

1,11

6026

0,24

1307

0,67

«ЛЗСФª

Котельная мкр.

8,92

15013

3,45

5796

5,35

8,92

15013

3,45

5796

5,35

"Катюшки "(юг)

Котельная мкр. «Депоª

0,37

2602

0,22

0,37

2602

0,22

Котельная БМК-7,5

1,26

1005

0,5

399

0,76

1,26

1005

0,5

399

0,76

Котельная "Катюшки-

1,04

3194

0,1

311

0,63

1,04

3194

0,1

311

0,63

Север"

Котельная "Северные

далиª (К-1)

Котельная

"Хлебозавод" (К-3)

Котельная предприятия

железнодорожного

транспорта (К-4)

«ǽ

Страница 248

Продолжение таблицы 10.3.

2022

2023

переходный

переходный при

зимний при tот=-28 град.С

летний

зимний при tот=-28 град.С

летний

при tот=- 3,1

№

Наименование

tот=- 3,1 град.С

град.С

п/

источника

Максималь

теплоснабжения

Максимальн

Годовой

Максимальный

Максимальн

Годовой

Максимальн

ный

Годовой

ый часовой

расход,

часовой расход,

ый часовой

расход,

ый часовой

часовой

расход, тут

тут

расход, тут

тут

расход, тут

Котельная РТС Лобня

27,85

67628

6,98

16942

16,71

27,84

67618

6,98

16942

16,71

Котельная РТС

10,67

22198

2,01

4186

6,4

10,67

22198

2,01

4186

6,4

Красная поляна

Котельная Калинина

2,34

6075

0,64

1653

1,4

2,34

6075

0,64

1653

1,4

Котельная мкр.

1,92

5832

0,33

1000

1,15

1,92

5837

0,33

1000

1,15

«Луговаяª

Котельная Луговая

0,04

0,02

0,04

0,02

Котельная ул. Агапова

0,66

1639

0,19

469

0,39

0,66

1639

0,19

469

0,39

Котельная П. Морозова

0,11

326

0,07

0,11

326

0,07

Котельная мкр.

1,89

843

0,18

1,13

1,89

843

0,18

1,13

Москвич

Котельная ЗАО

1,69

9178

0,29

1586

1,01

1,69

9176

0,29

1586

1,01

«ЛЗСФª

Котельная мкр.

9,02

15175

3,46

5818

5,41

9,02

15175

3,46

5818

5,41

"Катюшки "(юг)

Котельная мкр. «Депоª

0,37

2602

0,22

0,37

2602

0,22

Котельная БМК-7,5

1,26

1005

0,5

399

0,76

1,26

1005

0,5

399

0,76

Котельная "Катюшки-

1,04

3194

0,1

311

0,63

1,04

3194

0,1

311

0,63

Север"

Котельная "Северные

далиª (К-1)

Котельная

0,43

1392

0,04

130

0,26

0,43

1392

0,04

130

0,26

"Хлебозавод" (К-3)

Котельная предприятия

железнодорожного

0,18

573

0,02

0,11

0,18

573

0,02

0,11

транспорта (К-4)

«ǽ

Страница 249

Продолжение таблицы 10.3.

2024

2025

переходный

переходный при

зимний при tот=-28 град.С

летний

зимний при tот=-28 град.С

летний

при tот=- 3,1

№

Наименование

tот=- 3,1 град.С

град.С

п/

источника

Максималь

теплоснабжения

Максимальн

Годовой

Максимальный

Максимальн

Годовой

Максимальн

ный

Годовой

ный

ый часовой

расход,

часовой расход,

ый часовой

расход,

ый часовой

часовой

расход, тут

часовой

расход, тут

тут

расход, тут

тут

расход, тут

Котельная РТС Лобня

27,84

67608

6,98

16942

16,71

27,84

67598

6,98

16942

16,71

Котельная РТС

10,67

22198

2,01

4186

6,4

10,67

22198

2,01

4186

6,4

Красная поляна

Котельная Калинина

2,34

6075

0,64

1653

1,4

2,34

6075

0,64

1653

1,4

Котельная мкр.

1,92

5842

0,33

1000

1,15

1,92

5847

0,33

1000

1,15

«Луговаяª

Котельная Луговая

0,04

0,02

0,04

0,02

Котельная ул. Агапова

0,66

1639

0,19

469

0,39

0,66

1639

0,19

469

0,39

Котельная П. Морозова

0,11

326

0,07

0,11

326

0,07

Котельная мкр.

1,89

843

0,18

1,13

1,89

843

0,18

1,13

Москвич

Котельная ЗАО

1,69

9176

0,29

1586

1,01

1,69

9176

0,29

1586

1,01

«ЛЗСФª

Котельная мкр.

9,02

15175

3,46

5818

5,41

9,02

15175

3,46

5818

5,41

"Катюшки "(юг)

Котельная мкр. «Депоª

0,37

2602

0,22

0,37

2602

0,22

Котельная БМК-7,5

1,26

1005

0,5

399

0,76

1,26

1005

0,5

399

0,76

Котельная "Катюшки-

1,04

3194

0,1

311

0,63

1,04

3194

0,1

311

0,63

Север"

Котельная "Северные

далиª (К-1)

Котельная

0,43

1392

0,04

130

0,26

0,43

1392

0,04

130

0,26

"Хлебозавод" (К-3)

Котельная предприятия

железнодорожного

0,18

573

0,02

0,11

0,18

573

0,02

0,11

транспорта (К-4)

«ǽ

Страница 250

Продолжение таблицы 10.3.

2026-2030 гг

2031-2035 гг

переходный

переходный при

зимний при tот=-28 град.С

летний

зимний при tот=-28 град.С

летний

при tот=-

3,1

№

tот=- 3,1 град.С

Наименование источника

град.С

п/

теплоснабжения

Максимальн

Максимальный

Годовой

Максимальный

Максимальн

Максимальный

Годовой

ый часовой

часовой

расход,

часовой расход,

часовой

ый часовой

часовой

расход, тут

тут

расход, тут

Котельная РТС Лобня

27,84

67609

6,98

16942

16,7

27,83

67599

6,98

16942

16,7

Котельная РТС Красная

10,67

22194

2,01

4186

6,4

10,66

22190

2,01

4186

6,4

поляна

Котельная Калинина

2,34

6074

0,64

1653

1,4

2,34

6074

0,64

1653

1,4

Котельная мкр. «Луговаяª

1,92

5830

0,33

1000

1,15

1,91

5827

0,33

1000

1,15

Котельная Луговая

0,04

0,02

0,04

0,02

Котельная ул. Агапова

0,66

1639

0,19

469

0,39

0,66

1638

0,19

469

0,39

Котельная П. Морозова

0,11

328

0,07

0,11

328

0,07

Котельная мкр. Москвич

1,89

843

0,18

1,13

1,89

843

0,18

1,13

Котельная ЗАО «ЛЗСФª

1,69

9174

0,29

1586

1,01

1,69

9172

0,29

1586

1,01

Котельная мкр. "Катюшки

9,02

15175

3,46

5818

5,41

9,02

15175

3,46

5818

5,41

"(юг)

Котельная мкр. «Депоª

0,37

2602

0,22

0,37

2602

0,22

Котельная БМК-7,5

1,26

1005

0,5

399

0,76

1,26

1005

0,5

399

0,76

Котельная "Катюшки-

1,04

3194

0,1

311

0,63

1,04

3194

0,1

311

0,63

Север"

Котельная "Северные

5,52

9664

0,47

825

3,31

далиª (К-1)

Котельная "Хлебозавод"

0,43

1392

0,04

130

0,26

0,43

1392

0,04

130

0,26

(К-3)

Котельная предприятия

железнодорожного

0,18

573

0,02

0,11

0,18

573

0,02

0,11

транспорта (К-4)

«ǽ

Страница 251

10.2. Результаты расчетов по каждому источнику тепловой энергии

нормативных запасов топлива

На большинстве котельных МО г. Лобня отсутствует возможность для

использования резервного топлива. На котельной мкр. Москвич и котельной мкр.

"Катюшкиª

(юг) в качестве резервного и аварийного топлива используется мазут

дизельное топливо.

Расчёты нормативных запасов аварийных видов топлива для вновь строящихся

источников тепловой энергии выполняются проектировщиками соответствующих

котельных по установленным нормативам в разрабатываемой проектной документации.

10.3. Вид топлива, потребляемый источником тепловой энергии, в том

числе с использованием возобновляемых источников энергии и местных видов

топлива

В качестве основного вида топлива планируется использовать природный газ.

10.4. Виды топлива

(в случае, если топливом является уголь,

- вид

ископаемого угля в соответствии с Межгосударственным стандартом ГОСТ

25543-2013 "Угли бурые, каменные и антрациты. Классификация по

генетическим и технологическим параметрам"), их долю и значение низшей

теплоты сгорания топлива, используемые для производства тепловой энергии по

каждой системе теплоснабжения

В топливных балансах использование угля в централизованных системах

теплоснабжения не предусматривается.

10.5. Преобладающий в поселении, городском округе вид топлива,

определяемый по совокупности всех систем теплоснабжения, находящихся в

соответствующем поселении, городском округе

Преобладающим видом топлива является природный газ.

«ǽ

Страница 252

10.6.

Приоритетное направление развития топливного баланса поселения,

городского округа

В перспективном топливном балансе преобладающим видом топлива является

природный газ.

10.7. Описание изменений в перспективных топливных балансах за

период, предшествующий актуализации схемы теплоснабжения, в том числе с

учетом введенных в эксплуатацию построенных и реконструированных

источников тепловой энергии

В ранее разработанной Схеме теплоснабжения суммарный расход природного газа

составлял 153398,2 тыс. м³ (на 2032 г.), в настоящей схеме расход природного газа (на

2035 г.) составляет 126416 тыс. м³.

10.8. Согласование перспективных топливных балансов с программой

газификации поселения, городского округа в случае использования в

планируемом периоде природного газа в качестве основного вида топлива

Источники тепловой энергии, расположенные на территории г. Лобня, используют

природный газ от ООО «Газпром межрегионгаз Москваª.

Проект строительства новых котельных, в том числе возможность снабжения

источников топливно-энергетическими ресурсами, согласован с Мособлгаз.

«ǽ

Страница 253

11.

Оценка надежности теплоснабжения

11.1. Часть 1. Обоснование метода и результатов обработки данных по

отказам участков тепловых сетей (аварийным ситуациям), средней частоты

отказов участков тепловых сетей

(аварийных ситуаций) в каждой системе

теплоснабжения

Интенсивность отказов оборудования тепловых сетей должна вычисляться для

следующих условий:

•

интегральная интенсивность отказов/повреждений в течение года;

•

интенсивность отказов/повреждений в течение отопительного периода;

•

распределенная

интенсивность

отказов/повреждений

по

месяцам

отопительного периода;

•

интенсивность отказов/повреждений по диаметрам теплопроводов.

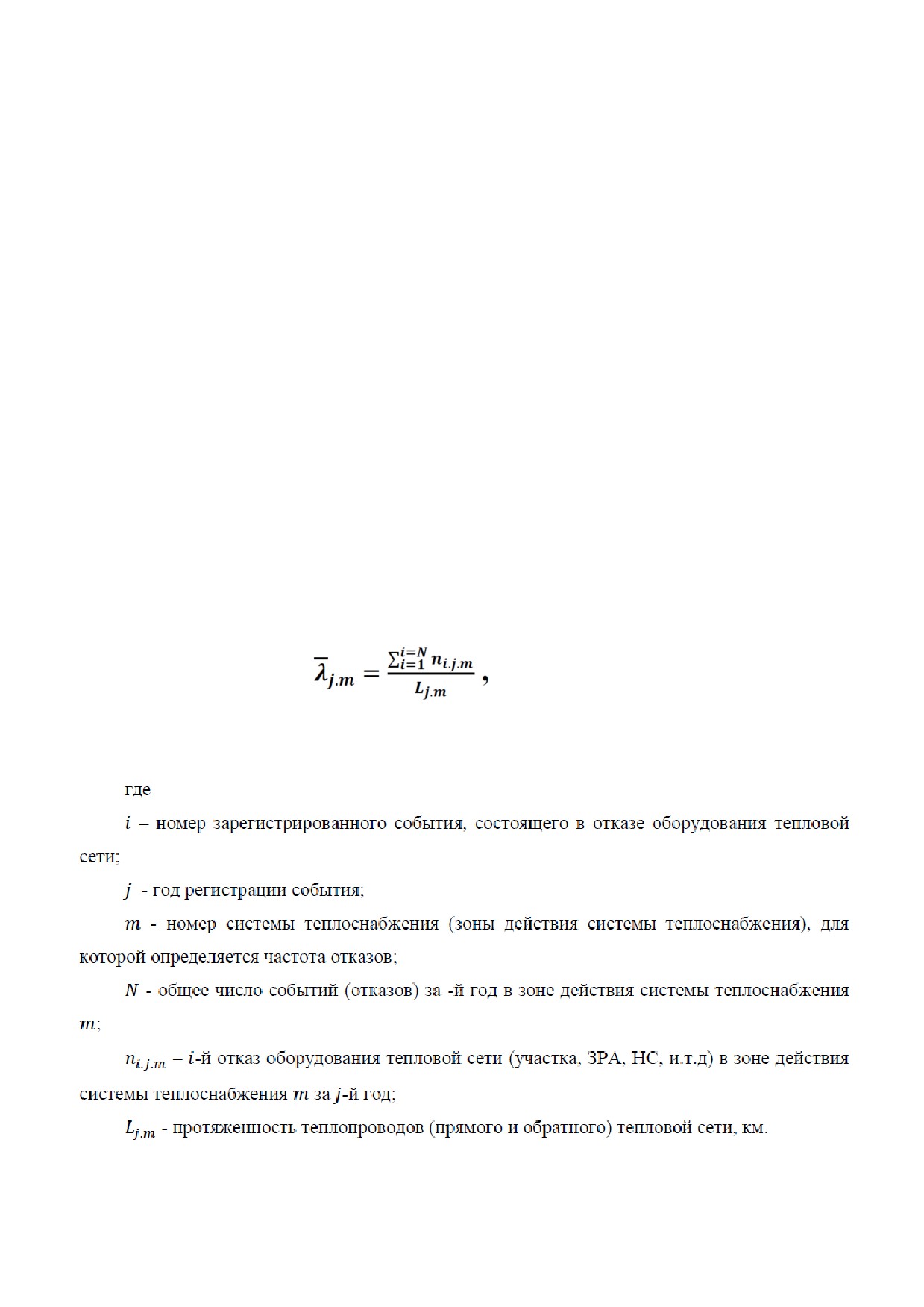

Средняя интегральная интенсивность отказов (повреждений) вычислялась следующим

образом:

Формула 11-1

В число событий для вычисления средней интегральной интенсивности

отказов/повреждений в течение года включаются все зарегистрированные отказы тепловых

сетей, после обнаружения которых проведена процедура ремонта

(восстановления)

оборудования тепловой сети в течение отопительного и неотопительного

(в процессе

гидравлических испытаний) периодов.

Протяженность тепловых сетей устанавливается по данным о протяженности прямого

и обратного теплопроводов тепловой сети, представленных в электронной модели системы

теплоснабжения и/или по данным расчета энергетических характеристик тепловых сетей.

Для вычисления интенсивности отказов/повреждений в расчет принимаются все

зафиксированные события отказов оборудования тепловых сетей в течение календарного

года, в том числе события отказов, которые не приводили к прекращению теплоснабжения

потребителей, а также события отказов

(повреждения, свищи на теплопроводах) с

отложенным ремонтом.

В процессе вычислений предполагается, что протяженность и материальная

характеристика тепловых сетей, а также значения тепловых нагрузок потребителей тепловой

энергии, остаются неизменными.

Ввиду отсутствия необходимых исходных данных расчет интегральной и приведённой

интенсивностей отказов

(повреждений), а также интенсивности отказов для разных

диаметров теплопроводов в зоне действия системы теплоснабжения города провести не

удалось. Поэтому параметры, которые применяются для описания базового состояния по

отказам тепловых сетей, для городского округа - Лобня принимаются в соответствии с

аналогичными показателями других городов-аналогов за период 2010 - 2019 годов.

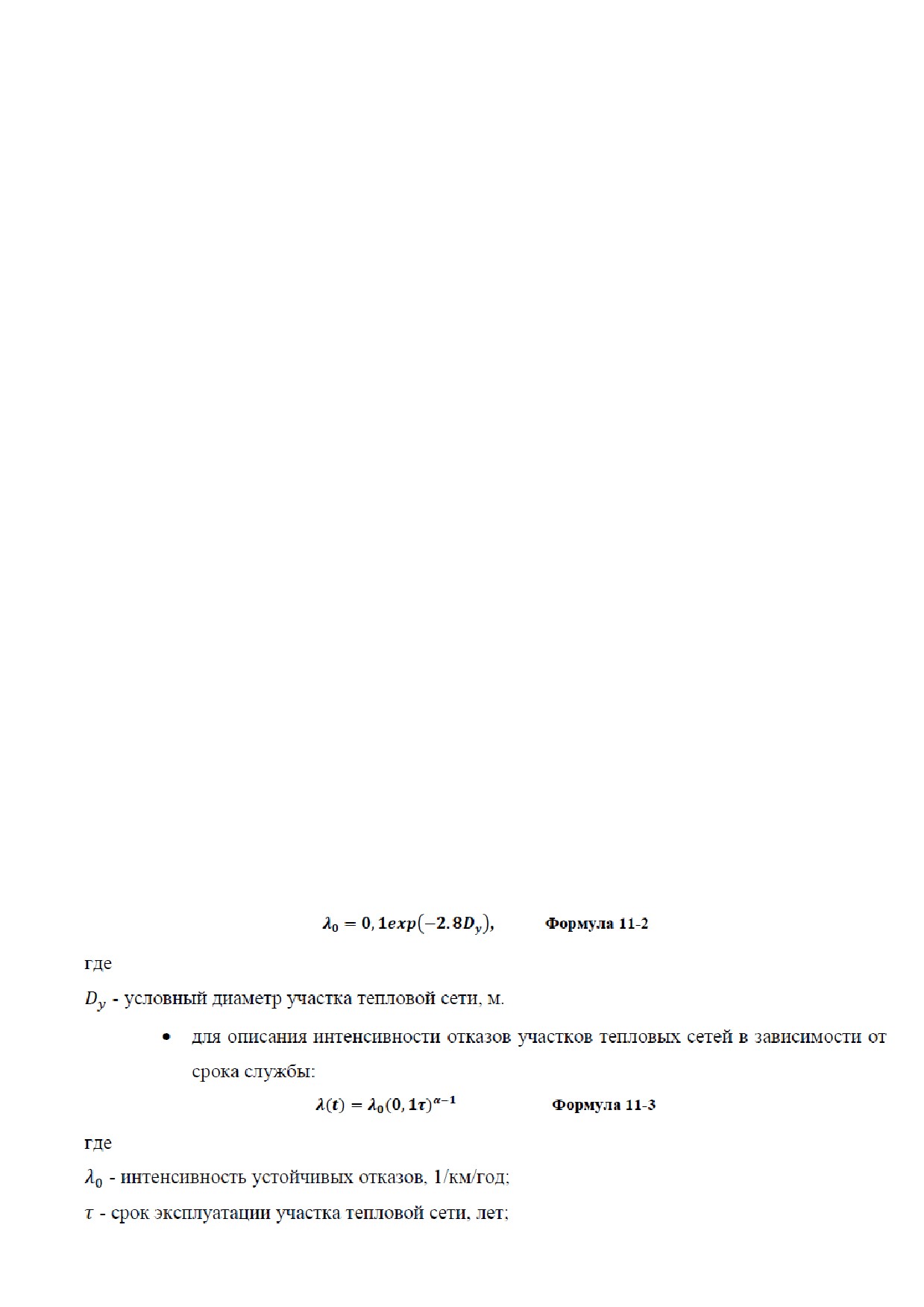

В дальнейшем для расчетов вероятности отказов участков тепловых сетей приняты

следующие зависимости:

 для описания интенсивности устойчивых отказов тепловых сетей в зависимости

от диаметра теплопроводов:

В таблице 11-1 приведены данные расчетов интенсивности устойчивых отказов на

участках тепловых сетей с разными диаметрами и интенсивности отказов для участков со

сроком эксплуатации 40 лет, рассчитанные с использованием уравнений 11-1 и 11-3.

Таблица 11.1 Базовые показатели интенсивности отказов тепловых сетей

Интенсивность отказов для

Диаметр участков тепловых

Интенсивность устойчивых

№ п/п

участков со сроком

сетей, м

отказов, 1/км/год

эксплуатации 40 лет

0,05

0,087

1,506

0,07

0,082

1,424

0,08

0,080

1,385

0,1

0,076

1,309

0,15

0,066

1,138

0,2

0,057

0,99

0,25

0,050

0,86

0,3

0,043

0,748

0,35

0,038

0,650

0,4

0,033

0,565

0,5

0,025

0,427

0,6

0,019

0,323

0,7

0,014

0,244

Анализ результатов расчета показывает, в целом, достаточную надежность систем

теплоснабжения МО г. Лобня для обеспечения качественного снабжения потребителей

тепловой энергией. Для повышения уровня надежности настоящей предусматривается

реконструкция изношенных участков тепловых сетей.

11.2. Обоснование методов и результатов обработки данных по

восстановлениям отказавших участков тепловых сетей

(участков тепловых

сетей, на которых произошли аварийные ситуации), среднего времени

восстановления отказавших участков тепловых сетей в каждой системе

теплоснабжения

«ǽ

Страница 256

Одним из важнейших параметров при восстановлении тепловых сетей является

продолжительность ремонтов, или ремонтопригодность. Под ремонтопригодностью

понимается способность к поддержанию и восстановлению работоспособного состояния

участков тепловых сетей путем обеспечения их ремонта с последующим вводом в

эксплуатацию после ремонта. В качестве основного параметра, характеризующего

ремонтопригодность теплопровода, принимается время Z_p, необходимое для ликвидации

повреждения.

Этот параметр зависит от конструкции теплопровода и типа его прокладки (надземный

или подземный), от диаметра теплопровода, расстояния между секционирующими

задвижками, определяющими объем сетевой воды, которую нужно дренировать до начала

ремонта, а затем восполнить после его завершения.

Параметр Z_p также зависит от оснащения теплосетевой организации машинами,

механизмами и транспортом, которые требуются для выполнения аварийно-

восстановительных работ. Как правило, параметр Z_p определяется по эксплуатационным

данным, характерным для каждого теплоснабжающего предприятия.

В составе данных, представленных теплоснабжающими организациями содержатся:

•

дата и время начала ликвидации отказа (отключения теплоснабжения);

•

дата и время завершения ликвидации отказа (включения теплоснабжения).

Для определения параметра Z_p была рассмотрена выборка данных по анализу

повреждений оборудования и трубопроводов тепловых сетей нескольких городов аналогов

за период

2015

2019 годов. С целью выявления взаимосвязи времени ликвидации

повреждения и диаметра теплопровода, а также причин повреждения и времени ликвидации

аварии, проводится дисперсионный анализ данных.

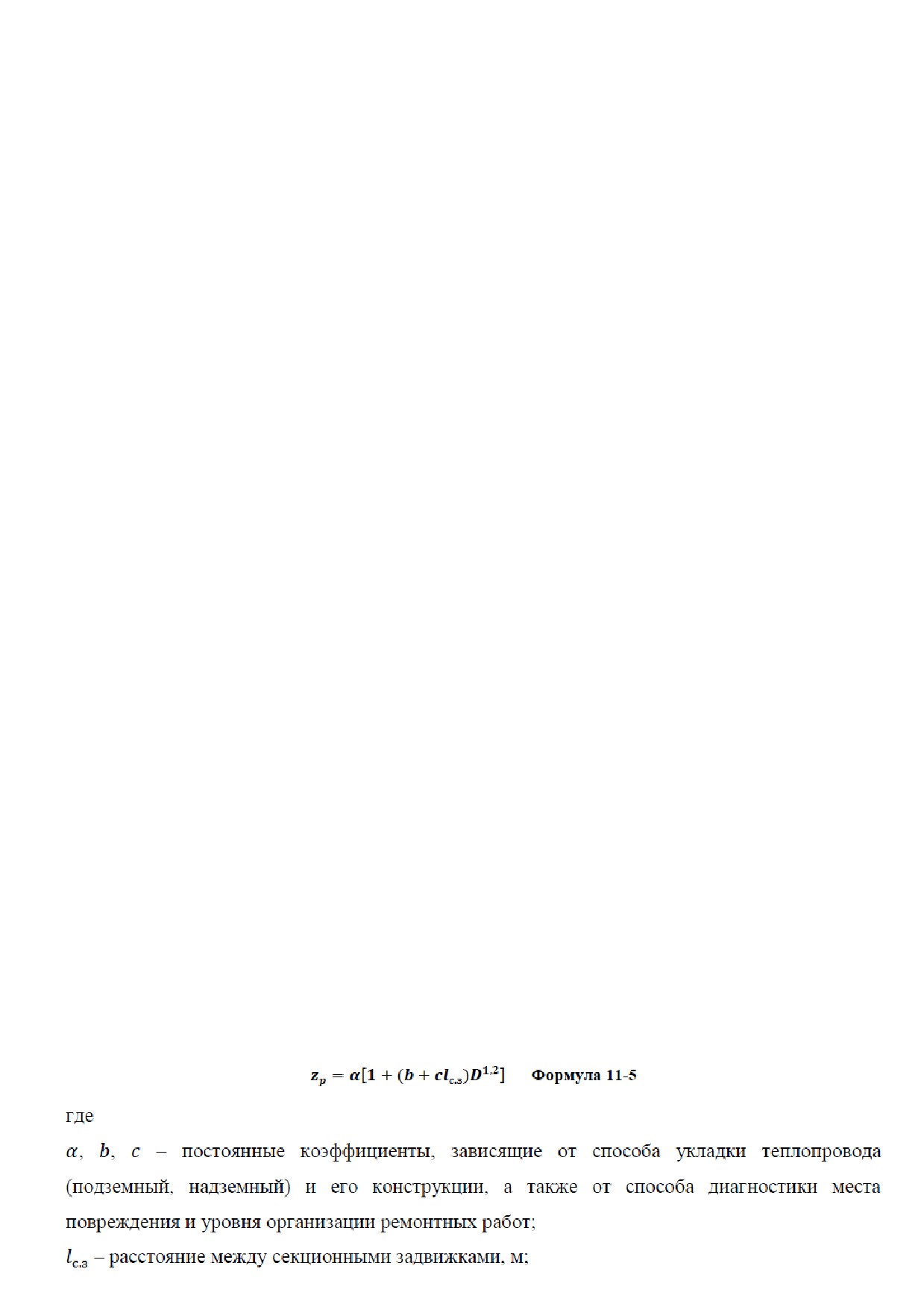

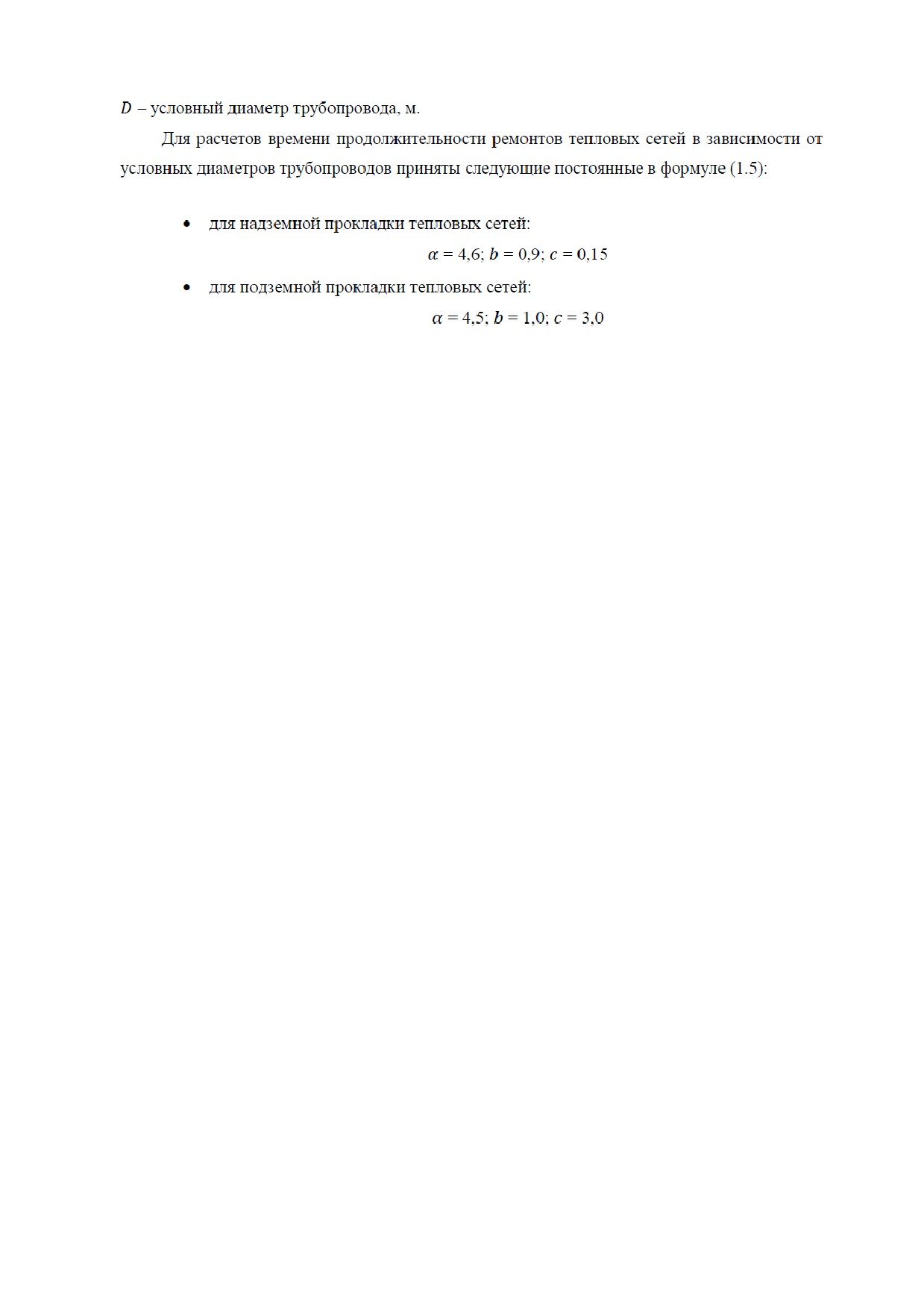

Из множества данных были определены коэффициенты a, b, c, необходимые для

расчета Z_p. Вычисление среднего времени восстановления осуществляется в соответствии с

формулой Е.Я. Соколова:

11.3. Часть

3. Обоснование результатов оценки вероятности отказа

(аварийной ситуации) и безотказной

(безаварийной) работы системы

теплоснабжения по отношению к потребителям, присоединенным к

магистральным и распределительным теплопроводам

Значения вероятности безотказной работы (далее - ВБР) для нерезервируемых участков

тепловой сети в модели рассчитываются относительно тепловых камер (узлов) наиболее

удаленных от источников потребителей тепловой энергии.

Чтобы выявить потребителей тепловой энергии с явно наименьшими значениями ВБР

всех участков тепловой сети от источника тепловой энергии до конечной точки «путиª

теплоносителя (тепловых узлов или пунктов зданий потребителей), необходимо провести

анализ на максимальные значения условной материальной характеристики всех участков с

подземной прокладкой и с наиболее старыми годами прокладки участков тепловой сети.

Значения ВБР участков тепловой сети с подземной прокладкой при прочих равных условиях

окажутся ниже, чем для участков с надземной прокладкой, так как среднее время

восстановления поврежденного участка с подземной прокладкой больше, чем с надземной.

Таким образом, наименьшие значения ВБР участков тепловой сети будут иметь те

потребители тепловой энергии, у которых суммарная условная материальная характеристика

участков с подземной прокладкой окажется максимальной при наличии в

«путиª

теплоносителя участков с наиболее старыми годами прокладок. В случае, если ВБР участков

тепловой сети таких потребителей будет не менее нормативной величины, требуемой в СНиП

41-02-2003

, можно будет сделать вывод об общей удовлетворительной ВБР всей

рассматриваемой тепловой сети от источника до потребителей тепловой энергии.

ВБР рассчитывается для всех теплопроводов (как не резервируемых), реестр которых

установлен в электронной модели теплоснабжения городского округа, в которой

представлены тепловые сети, находящиеся на обеспечении и обслуживании в

теплоснабжающих организациях.

11.4. Обоснование результатов оценки коэффициентов готовности

теплопроводов к несению тепловой нагрузки

Надежность расчетного уровня теплоснабжения потребителей оценивается

коэффициентом готовности Kj, представляющим собой вероятность того, что в

произвольный момент времени будет обеспечен расчетный уровень теплоснабжения j-го

потребителя

(среднее значение доли отопительного сезона, в течение которой

теплоснабжение j-го потребителя не нарушается).

В тепловой сети без резервирования величина Kj имеет наибольшее значение по

сравнению с резервированной сетью, а Pj наименьшее. Введение в сеть минимальной

структурной избыточности и дальнейшее увеличение объема резервирования ведут к

повышению надежности обеспечения пониженного уровня теплоснабжения (значение Pj

растет), что обусловлено увеличением временного резерва потребителей при отказах

элементов резервированной части сети.

Однако одновременно уменьшается надежность обеспечения расчетного уровня, т.е.

значение Kj

(при норме аварийной подачи тепла меньше единицы по отношению к

расчетной, что чаще всего имеет место). Это связано с тем, что в резервированной сети

расчетное теплоснабжение потребителя нарушается не только при отказах элементов,

входящих в путь его теплоснабжения, но и элементов кольцевой части сети, гидравлически

связанной с этим потребителем.

Таким образом, если в тупиковой сети значения Pj удовлетворяют нормативному

значению, резервирования сети не требуется. В противном случае должен быть определен

такой объем резервирования, при котором значения Pj удовлетворят своему нормативу, а

значения Kj своего норматива не нарушат.

Если в сети без резервирования величина показателя Kj меньше нормативного

значения, это значит, что масштабы системы завышены и необходимо уменьшить радиус

действия и общую длину сети от данного источника.

«ǽ

Страница 259

То же самое необходимо сделать, если при увеличении объема резервирования ТС

величина показателя Kj становится меньше нормативного значения, а показатель Pj еще не

достиг своего нормативного значения.

В программно-расчетном комплексе ZuluThermo

8.0 с помощью модуля

«Надежностьª были рассчитаны показатели надежности, в том числе, коэффициенты

готовности.

Результаты расчетов перспективных показателей готовности к исправной работе и

вероятности безотказной работы систем теплоснабжения от источников тепловой энергии

городского округа на 2035 год представлены в электронной модели схемы теплоснабжения.

Минимальные значения перспективных показателей готовности к исправной работе и

вероятности безотказной работы систем теплоснабжения от источников тепловой энергии

МО г.о. Лобня на 2035 год представлены в таблице 11.2.

Таблица 11.2 Результаты расчетов перспективных показателей готовности

Вероятность

№

Коэффициент

Наименование котельной

рабочего состояния

безотказной

п/п

готовности, Kг

сети, Рсцт

работы, Ртс

Котельная РТС Лобня

0,996

0,988

0,983

Котельная РТС Красная поляна

0,997

0,988

0,983

Котельная Калинина

0,997

0,988

0,983

Котельная мкр. «Луговаяª

0,997

0,988

0,983

Котельная Луговая

0,997

0,988

0,983

Котельная ул. Агапова

0,997

0,988

0,983

Котельная П. Морозова

0,997

0,988

0,983

Котельная мкр. Москвич

0,997

0,988

0,983

Котельная ЗАО "ЛЗСФ"

0,997

0,988

0,983

Котельная мкр. "Катюшкиª (юг)

0,997

0,988

0,983

Котельная мкр. «Депоª

0,997

0,988

0,983

Котельная БМК-7,5

0,997

0,988

0,983

Котельная Жирохова, 2

0,997

0,988

0,983

Котельная Жирохова, д. 3

0,997

0,988

0,983

Котельная Жирохова, д. 5

0,997

0,988

0,983

Котельная мкр. "Катюшкиª (север)

0,997

0,988

0,983

11.5. Обоснование результатов оценки недоотпуска тепловой энергии по

причине отказов (аварийных ситуаций) и простоев тепловых сетей и источников

тепловой энергии.

В системах теплоснабжения одним из самых распространенных способов повышения

надежности является резервирование участков, суммы участков, целых магистральных

«ǽ

Страница 260

выводов или насосных агрегатов, секционирующих задвижек и т.д. А наиболее часто

применяемым способом расчета систем теплоснабжения с резервированием - приведение

реальной системы теплоснабжения к эквивалентной модели параллельных или

последовательно-параллельных соединений участков тепловой сети. Этот метод, конечно,

является не единственным, но значительно более простым чем, например,

«метод

минимальных путей - минимальных сеченийª.

Выполнив оценку вероятности безотказной работы каждого магистрального

теплопровода, легко определить средний (как вероятностную меру) недоотпуск тепла для

каждого потребителя, присоединенного к этому магистральному теплопроводу. Вычислив

вероятность безотказной работы теплопровода относительно выбранного потребителя и,

соответственно, вероятность отказа теплопровода относительно выбранного потребителя

недоотпуск рассчитывается как:

Расчет величины перспективного недоотпуска тепловой энергии вследствие

нарушений в подаче тепла приведен в таблице 11.3.

Таблица 11.3 Величины перспективного недоотпуска тепловой энергии вследствие нарушений в подаче

Вероятность

Недоотпуск

Вероятность

№

безотказной

тепла

Наименование

отказа

Отопление

Вентиляция

ГВС

п/п

работы

потребителям,

теплопровода

тыс. Гкал

Котельная РТС Лобня

0,9833

0,0167

2,13

0,60

0,33

3,056

Котельная РТС

0,9833

0,0167

2,13

0,60

0,33

3,056

Красная поляна

Котельная Калинина

0,9833

0,0167

2,13

0,60

0,33

3,056

Котельная мкр.

0,9833

0,0167

2,13

0,60

0,33

3,056

«Луговаяª

Котельная Луговая

0,9833

0,0167

2,13

0,60

0,33

3,056

Котельная ул. Агапова

0,9833

0,0167

2,13

0,60

0,33

3,056

Котельная П.

0,9833

0,0167

2,13

0,60

0,33

3,056

Морозова

Котельная мкр.

0,9833

0,0167

2,13

0,60

0,33

3,056

Москвич

Котельная ЗАО

0,9833

0,0167

2,13

0,60

0,33

3,056

"ЛЗСФ"

Котельная мкр.

0,9833

0,0167

2,13

0,60

0,33

3,056

"Катюшкиª (юг)

«ǽ

Страница 261

Вероятность

Недоотпуск

Вероятность

№

безотказной

тепла

Наименование

отказа

Отопление

Вентиляция

ГВС

п/п

работы

потребителям,

теплопровода

тыс. Гкал

Котельная мкр.

0,9833

0,0167

2,13

0,60

0,33

3,056

«Депоª

Котельная БМК-7,5

0,9833

0,0167

2,13

0,60

0,33

3,056

Котельная Жирохова,

0,9833

0,0167

2,13

0,60

0,33

3,056

Котельная Жирохова,

0,9833

0,0167

2,13

0,60

0,33

3,056

д. 3

Котельная Жирохова,

0,9833

0,0167

2,13

0,60

0,33

3,056

д. 5

Котельная мкр.

0,9833

0,0167

2,13

0,60

0,33

3,056

"Катюшкиª (север)

11.6. Предложения по применению на источниках тепловой энергии

рациональных тепловых схем с дублированными связями и новых технологий,

обеспечивающих нормативную готовность энергетического оборудования

Применение рациональных тепловых схем, обеспечивающих заданный уровень

готовности энергетического оборудования источников теплоты, выполняется на этапе их

проектирования. При этом топливо-, электро- и водоснабжение источников теплоты,

обеспечивающих теплоснабжение потребителей первой категории, предусматривается по

двум независимым вводам от разных источников, а также использование запасов резервного

топлива. Источники теплоты, обеспечивающие теплоснабжение потребителей второй и

третей категории, обеспечиваются электро- и водоснабжением по двум независимым вводам

от разных источников и запасами резервного топлива. Кроме того, для теплоснабжения

потребителей первой категории устанавливаются местные резервные (аварийные) источники

теплоты

(стационарные или передвижные). При этом допускается резервирование,

обеспечивающее в аварийных ситуациях 100%-ную подачу теплоты от других тепловых

сетей. При резервировании теплоснабжения промышленных предприятий, как правило,

используются местные резервные (аварийные) источники теплоты.

При реализации плана ликвидации мелких котельных, замене их крупными

источниками теплоты мелкие котельные, находящиеся в технически исправном состоянии,

как правило, оставляются в резерве.

Повышение надежности систем теплоснабжения может быть достигнуто путем

использования передвижных котельных, которые при аварии на тепловой сети должны

применяться в качестве резервных (аварийных) источников теплоты, обеспечивая подачу

тепла как целым кварталам (через центральные тепловые пункты), так и отдельным зданиям,

«ǽ

Страница 262

ОБОСНОВЫВАЮЩИЕ МАТЕРИАЛЫ К СХЕМЕ ТЕПЛОСНАБЖЕНИЯ ГО ЛОБНЯ МОСКОВСКОЙ ОБЛАСТИ НА ПЕРИОД ДО 2035 ГОДА - часть 12
