1.7.2

Требования к водоподготовительным установкам ТЭЦ

Производительность химводоочистки ТЭЦ и соответствующего оборудования

для подпитки тепловых сетей принимается согласно ВНТП 81 и СНиП 41-02-2003

«Тепловые сети», которыми установлены следующие значения и требования:

- в закрытых системах теплоснабжения - 0,75 % от объема воды в тепловых

сетях и 0,5 % от объема транзитных магистралей;

- в открытых системах теплоснабжения - по расчетному среднечасовому

расходу воды на горячее водоснабжение за отопительный период с коэффициентом

1,2 плюс 0,75 % суммарного объема воды в тепловых сетях и 0,5 % от объема в

транзитных магистралях.

При отсутствии фактических данных объем воды тепловых сетей принимается

из расчета 50 м3 на 1 Гкал/ч при наличии транзитных магистралей и 66 м3 на 1

Гкал/ч при их отсутствии.

Объем воды в транзитных магистралях определяется по фактической емкости.

Для открытых систем теплоснабжения предусматривается установка баков-

аккумуляторов подготовленной воды емкостью равной десятикратной величине

среднечасового расхода воды на горячее водоснабжение за отопительный период.

Число баков принимается не менее двух по 50 % расчетной емкости в каждом.

Размещение баков-аккумуляторов подпиточной воды возможно как на

площадке ТЭЦ, так и в районах теплопотребления. При этом на источнике теплоты

должны предусматриваться баки-аккумуляторы вместимостью не менее 25 %

общей расчетной вместимости баков.

Для открытых систем теплоснабжения, а также при отдельных тепловых сетях

на горячее водоснабжение должны предусматриваться баки-аккумуляторы

химически обработанной и деаэрированной подпиточной воды расчетной

вместимостью равной десятикратной величине среднечасового расхода воды на

горячее водоснабжение.

В закрытых системах теплоснабжения на источниках теплоты мощностью

100 МВт и более следует предусматривать установку баков запаса химически

обработанной и деаэрированной подпиточной воды вместимостью 3 % объема

воды в системе теплоснабжения, при этом должно обеспечиваться обновление

133

воды в баках. Число баков независимо от системы теплоснабжения принимается не

менее двух по 50 % рабочего объема.

В системах централизованного теплоснабжения с теплопроводами любой

протяженности от источника теплоты до районов теплопотребления допускается

использование теплопроводов в качестве аккумулирующих емкостей.

Баки-аккумуляторы горячей воды у потребителей должны предусматриваться

в системах горячего водоснабжения промышленных предприятий для

выравнивания сменного графика потребления воды объектами, имеющими

сосредоточенные кратковременные расходы воды на горячее водоснабжение.

Для объектов промышленных предприятий, имеющих отношение средней

тепловой нагрузки на горячее водоснабжение к максимальной тепловой нагрузке

на отопление меньше 0,2, баки-аккумуляторы не устанавливаются.

Для уменьшения потерь сетевой воды и, соответственно, теплоты при

плановых или вынужденных опорожнениях теплопроводов допускается установка

в тепловых сетях специальных баков-накопителей, вместимость которых

определяется объемом теплопроводов между двумя секционирующими

задвижками.

Для закрытых систем теплоснабжения предусматривается установка на

ТЭЦ 2-х баков запаса подготовленной подпиточной воды емкостью равной 3 % от

объема воды в тепловых сетях. Для закрытых и открытых систем теплоснабжения

предусматривается дополнительная аварийная подпитка тепловых сетей

необработанной водой в размере 2 % от объема воды в тепловых сетях.

На ТЭЦ подогрев сырой воды, поступающей на химводоочистку, для

подпитки сетей с открытым водозабором осуществляется, как правило, в

выделенных пучках конденсаторов теплофикационных турбин. На ТЭЦ с отдачей

пара на производство восполнение потерь может производиться химически

обессоленной водой (при необходимости в сочетании с мембранным и другими

методами) или дистиллатом испарителей в зависимости от качества исходной воды

и при технико-экономическом обосновании; возможен вариант с использованием

паропреобразователей.

Производительность водоподготовительной установки для ТЭЦ с отдачей

пара на производство согласно ВНТП 81 рассчитывается, исходя из покрытия

134

внутристанционных потерь конденсата в размере 2 % установленной

паропроизводительности котельной, покрытия потерь конденсата на производстве

с 50 %-ным запасом на невозврат конденсата и покрытия потерь с продувкой

котлов и испарителей, а для мазутных ТЭС – с учетом потерь конденсата в

мазутной хозяйстве.

первым

котлоагрегатом

ТЭЦ

включается

водоподготовка

на

производительность,

определяемую

конкретными

условиями

развития

обслуживаемых теплосетей и промпредприятий.

Для подготовки подпиточной воды закрытых систем теплоснабжения

применяется, как правило, вода поверхностных водоисточников и очищенные

сбросные воды.

Для очистки подпиточной воды теплосетей с закрытой системой горячего

водоснабжения могут применяться следующие схемы:

а) при наличии на ТЭЦ водогрейных котлов:

- известкование с коагуляцией или без нее с последующим катионированием;

при наличии ограничений по сбросам минерализованных стоков рассматриваются

схемы обработки воды содоизвестковым методом;

- известкование или в отдельных случаях содоизвесткование для вод с

высокой карбонатной и некарбонатной жесткостью;

б) при подогреве сетевой воды только в основных и пиковых сетевых

подогревателях:

- известкование с коагуляцией или без нее. Для подпитки открытых систем

теплоснабжения должна применяться вода, удовлетворяющая по своим качествам

ГОСТ на питьевую воду.

Для очистки подпиточной воды теплосетей с открытой системой горячего

водоснабжения при наличии на ТЭЦ водогрейных котлов могут применяться

следующие схемы:

- Н-катионирование с голодной регенерацией для вод с Жкарб. = Жобщ.;

- подкисление серной или соляной кислотой для вод Жкарб .= Жобщ - (0+3)

мг-экв/л;

- подкисление сырой воды серной или соляной кислотой с полным или

частичным натрий-катионированием;

135

- известкование (при необходимости с коагуляцией) или содоизвесткование с

подкислением при наличии ограничений по сбросу минерализованных стоков и

невозможности ограничиться одним подкислением.

Выбор той или иной схемы водоподготовки, в том числе и подкисление,

должны производиться, исходя на требования растворимости сульфата кальция

(СаSО4) при максимальной температуре воды.

При проектировании на электростанции водоочисток разного назначения

(добавочная вода котлов, питательная вода испарителей, добавочная вода

теплосетей без непосредственного водозабора и т.д.) предусматриваются

перемычки

между

отдельными

группами

одноименного

оборудования,

позволяющие в случае необходимости использовать их в схеме водоочистки того

или иного назначения.

Окончательный выбор схемы химводоочистки ТЭЦ для подпитки теплосети,

расчет производительности и выбор оборудования производится на стадии

разработки проектной документации на основании данных многолетнего анализа

исходной воды и утверждается в составе этой документации. Утверждение

балансов производительности водоподготовительных установок теплоносителя для

тепловых сетей должно осуществляться руководством (главным инженером)

ТЭЦ по представлению начальника водно-химического цеха.

1.7.3

Требования к водоподготовительным установкам котельных

Расчетная производительность водоподготовительной установки (ВПУ)

котельной для подпитки тепловых сетей определяется в соответствии со

строительными нормами и правилами по проектированию тепловых сетей.

Согласно СНиП 41-02-2003 «Тепловые сети» расчетный часовой расход воды

для определения производительности водоподготовки и соответствующего

оборудования для подпитки системы теплоснабжения следует принимать:

- в закрытых системах теплоснабжения - 0,75 % фактического объема воды в

трубопроводах тепловых сетей и присоединенных к ним системах отопления

и вентиляции зданий. При этом для участков тепловых сетей длиной более 5 км от

источников теплоты без распределения теплоты расчетный расход воды следует

принимать равным 0,5 % объема воды в этих трубопроводах;

136

- в открытых системах теплоснабжения - равным расчетному среднему

расходу воды на горячее водоснабжение с коэффициентом 1,2 плюс 0,75 %

фактического объема воды в трубопроводах тепловых сетей и присоединенных к

ним системах отопления, вентиляции и горячего водоснабжения зданий. При

этом для участков тепловых сетей длиной более 5 км от источников теплоты без

распределения теплоты расчетный расход воды следует принимать равным 0,5 %

объема воды в этих трубопроводах;

- для отдельных тепловых сетей горячего водоснабжения при наличии баков-

аккумуляторов - равным расчетному среднему расходу воды на горячее

водоснабжение с коэффициентом 1,2; при отсутствии баков - по максимальному

расходу воды на горячее водоснабжение плюс (в обоих случаях) 0,75 %

фактического объема воды в трубопроводах сетей и присоединенных к ним

системах горячего водоснабжения зданий.

Кроме того, для открытых и закрытых систем теплоснабжения должна

предусматриваться

дополнительно

аварийная

подпитка

химически

не

обработанной и недеаэрированной водой, расход которой принимается в

количестве 2 % объема воды в трубопроводах тепловых сетей и присоединенных к

ним системах отопления, вентиляции и в системах горячего водоснабжения для

открытых систем теплоснабжения.

При наличии нескольких отдельных тепловых сетей, отходящих от

коллектора теплоисточника, аварийную подпитку допускается определять

только для одной наибольшей по объему тепловой сети. Для открытых систем

теплоснабжения аварийная подпитка должна обеспечиваться только из систем

хозяйственно-питьевого водоснабжения.

Составление и утверждение балансов производительности ВПУ котельных

является новым требованием Постановления Правительства РФ № 154. В

настоящее время имеется только законодательное разъяснение того, что должно

выполняться в п. 31 Постановления Правительства РФ № 154, а методическое и

нормативное разъяснения выполнения данного пункта отсутствуют.

В этой связи для описания утвержденных балансов производительности

водоподготовительных установок теплоносителя для тепловых сетей и

137

максимального потребления теплоносителя в теплоиспользующих установках

потребителей в существующих зонах действия котельных выполнено следующее:

1. Для котельных, где предусмотрена водоподготовка произведены расчеты

нормативного (проектного) часового расхода воды на подпитку тепловой сети и

норме расхода теплоносителя на подпитку тепловой сети в зависимости от

мощности котельных.

2. Сделано сравнение расчетных данных с данными теплоснабжающих

организаций, эксплуатирующих котельные, по фактическому часовому расходу

воды на подпитку тепловых сетей, по производительности ВПУ котельных.

В данном отчете в соответствии с предлагаемой выше методикой выполнено

описание балансов производительности ВПУ теплоносителя для тепловых сетей и

минимального потребления теплоносителя в теплоиспользующих установках

потребителей в существующих зонах действия котельных. При этом описание

балансов выполнено для зон действия котельных отдельно.

1.7.4

Описание водоподготовительных установок теплоносителя для

тепловых сетей и максимального потребления теплоносителя в

теплоиспользующих установок потребителей в существующей зоне

теплоснабжения ТЭЦ

Интинская ТЭЦ Филиала «Коми» ПАО «Т Плюс» обеспечивает горячей водой

потребителей системы ГВС по открытой схеме теплоснабжения.

Водоподготовительная установка Интинской ТЭЦ выполнена по следующей

схеме: очистка на напорных одно-двухкамерных механических фильтрах,

двухступенчатое умягчение на Na-катионировании в летнее время и Н- Na-

катионирование с последующим доумягчением на Na-катионитных фильтрах II

ступени.

Подпитка

тепловой

сети

осуществляется

химически

очищенной

деаэрированной водой. Осветленная вода (после механических фильтров) и

добавки химически очищенной воды после первой ступени умягчения поступает

через БО-1,2 в деаэраторы теплосети ДСА-200 №1,2 с аккумуляторными баками 75

м3 и 80 м3. Предварительный подогрев воды перед деаэрацией осуществляется в

теплообменном аппарате Форсел типа ПВТу 300-3500-1.

138

С баков деаэраторов теплосети деаэрированная вода поступает на всас

подпиточных насосов (5 шт, в зависимости от нагрузки в работе постоянно

находятся 1-2 насоса), далее по подпиточному трубопроводу поступает в

магистральный трубопровод обратной сетевой воды на всас сетевых насосов.

Подпиточная вода может поступать на подпитку в тепловую сеть

непосредственно из деаэраторов или подаваться в два аккумуляторных бака

емкостью 700 м

каждый. На линии заполнения баков установлен регулятор

давления, а на линии подпитки регулятор подпитки. Для предотвращения присосов

воздуха в аккумуляторы в подпиточную воду добавляют герметик типа АГ-4и.

Согласно данным технического отчета ООО «Оргкоммунэнерго» (г. Москва),

выполненного в 2010 году, техническое состояние подогревателей химочищенной

воды требует их замены, проведенное обследование тепловых сетей показало

наличие отложений на стенках трубопроводов, содержание железа в исходной воде

превышало допустимые нормы и химводоподготовкой не удалялось,

установленные на тепловой сети индикаторы коррозии показали повышенный

уровень коррозии трубопроводов тепловых сетей.

Проектная производительность ВПУ-300 т/ч. Из них нормативная подпитка

паровых котлов составляет 50 т/ч, подпитка тепловой сети - 250 т/ч.

От ТЭЦ осуществляется отпуск тепловой энергии по двум радиусам:

«Промышленный» и «Город», включающий в себя три магистральные линии и

паропровод «Восток».

Баланс потерь теплоносителя и резерв производительности ВПУ представлен

в таблице 72 (факт 2017 года).

Графическое изображение данных таблицы 72, приведено на рисунке 51.

Таблица72 -

Баланс водоподготовительных установок (горячая вода)

Наименование

Существующее положение, т/ч

Расход на подпитку тепловой сети

167

Расход на подпитку котлов

Всего

190

Производительность ВПУ

300

Резерв ВПУ

110

139

Рисунок51 -

Баланс мощности ВПУ Интинской ТЭЦ Филиала «Коми» ПАО

«Т Плюс»

1.7.5

Балансы производительности водоподготовительных установок

теплоносителя для тепловых сетей и максимального потребления

теплоносителя в теплоиспользующих установок потребителей в

существующих зонах теплоснабжения котельных

Из девяти котельных, осуществляющих теплоснабжение потребителей МОГО

«Инта» водоподготовка предусмотрена лишь на Районной котельной.

Производительность водоподготовки котельной - 400 т/ч. Для подготовки

подпиточной воды используется натрий-катионирование с голодной регенерацией

фильтров. Вода для подпитки теплосети после ХВО направляется в сетевой

деаэратор и затем на всас подпиточного насоса, установленного на обратной

магистрали теплосети.

В таблице 73 приведены сравнительные данные по расчетному часовому

расходу воды для определения производительности водоподготовки, норме

расхода воды на подпитку тепловых сетей, по фактическому часовому расходу

воды на подпитку тепловых сетей и установленной производительности ВПУ

Районная котельной города.

Расход на

подпитку

тепловой сети

56%

Расход на

подпитку котлов

13%

Резерв ВПУ

31%

140

Таблица73 -

Сравнительные данные по расчетному часовому расходу воды для

определения производительности водоподготовки, норме расхода воды на

подпитку тепловых сетей, по фактическому часовому расходу воды на

подпитку тепловых сетей и установленной производительности ВПУ

Показатель

Значение

Установленная тепловая мощность котельной

162

Расчетный объем тепловой сети, всего

8006,35

в том числе магистральные сети

7774,57

квартальные сети

231,78

Максимальный (расчетный) часовой расход на подпитку тепловой сети, расчетная
производительность ВПУ, м3/ч

96,8

Норма расхода воды на подпитку тепловой сети, м3/ч

Фактический максимальный расход воды на подпитку, м3/ч

46,7

Резерв ВПУ, м3/ч

303

Как следует из таблицы 73, фактический расход на подпитку превышает

норму подпитки. Резерв мощности водоподготовительной установки ООО

«Водогрейная котельная» составляет 303 м3/ч (76 %, рисунок 52).

Приведенная в таблице 73 норма часового расхода воды на подпитку

тепловых сетей котельных рассчитана согласно приказу Министерства энергетики

РФ от 24 марта 2003 года № 115 «Об утверждении Правил технической

эксплуатации тепловых энергоустановок».

В соответствии с п. 6.2.29 этого документа при эксплуатации тепловых сетей

утечка теплоносителя не должна превышать норму, которая составляет 0,25 %

среднегодового объема воды в тепловой сети и присоединенных к ней системах

теплопотребления в час независимо от схемы их присоединения за исключением

систем горячего водоснабжения (далее - ГВС), присоединенных через

водоподогреватель. При определении нормы утечки теплоносителя не должен

учитываться

расход

воды

на

заполнение

теплопроводов

систем

теплопотребления при их плановом ремонте и подключении новых участков сети

и потребителей.

141

Рисунок52 -

Баланс мощности ВПУ ООО «Водогрейная котельная»

1.7.6

Анализ достаточности производительности водоподготовительных

установок теплоносителя для тепловых сетей и максимального

потребления теплоносителя в теплоиспользующих установок

потребителей в аварийных режимах систем теплоснабжения

Описание утвержденных балансов производительности ВПУ теплоносителя

для тепловых сетей и максимального потребления теплоносителя в аварийных

режимах систем теплоснабжения, требуемое по Постановлению Правительства

№ 154, может быть выполнено на основании данных расчета аварийной подпитки

тепловых сетей ООО «Водогрейная котельная». При этом расчет аварийной

подпитки тепловых сетей выполняется по СНиП 41-02-2003. Но в этом случае

система ВПУ котельных не задействована, а аварийная подпитка осуществляется

по обводной линии напрямую в тепловую сеть.

Согласно п. 6.17 СНиП 41-02-2003 для открытых и закрытых систем

теплоснабжения должна предусматриваться дополнительно аварийная подпитка

химически не обработанной и недеаэрированной водой, расход которой

принимается в количестве 2 % объема воды в трубопроводах тепловых сетей и

присоединенных к ним системах отопления, вентиляции и в системах горячего

водоснабжения для открытых систем теплоснабжения. При наличии нескольких

отдельных тепловых сетей, отходящих от коллектора теплоисточника, аварийную

Максимальный

расход на

подпитку

тепловой сети

24%

Резерв ВПУ

76%

142

подпитку допускается определять только для одной наибольшей по объему

тепловой сети. Для открытых систем теплоснабжения аварийная подпитка

должна обеспечиваться только из систем хозяйственно-питьевого водоснабжения.

В таблице 74 приведены данные по расчету аварийной подпитки тепловых

сетей ООО «Водогрейная котельная».

Таблица74 -

Данные по расчету аварийной подпитки тепловой сети Районная

котельная

Показатель

Значение

Установленная тепловая мощность котельной

162

Расчетный расход аварийной подпитки тепловой сети, м3/ч

160

143

Часть 8. Топливные балансы источников тепловой энергии и система

обеспечения топливом

1.8.1

Основное топливо, резервное и аварийное топливо и возможность

их обеспечения в соответствии с нормативными требованиями

В настоящее время поставщиком угля для источников теплоснабжения г.

Инты является ОАО «Шахта «Интауголь». Для Интинской ТЭЦ в 2017 году уголь

поставлялся: до марта – с АО «Шахта «Интауголь», после прекращения добычи АО

«Шахта «Интауголь» (из-за сложных геологических условий) с апреля и по

настоящий момент с АО «Воркутауголь». Кроме того, в июне-мае (Кемеровское

месторождение) и сентябре (Черемховское месторождение) 2017 года

производилась поставка (в ограниченных объемах) каменного угля из других

угледобывающих регионов России для проведения опытного сжигания с целью

определения возможности применения непроектного топлива на к/а Интинской

ТЭЦ.

Плановое потребление угля на Интинской ТЭЦ на 2017 год составляло

135,518 тыс т, плановое потребление мазута – 0,48 тыс т.

Фактическое потребление каменного угля Интинской ТЭЦ за 2017 год –

118812,5 тонн, в т.ч. 49977,9 тонн – с АО «Шахта «Интауголь», 68000,3 тонн – с

АО «Воркутауголь», 557,0 тонн – с ООО «Компания «Востсибуголь», 277,3 тонны

– с ООО «Распадская УК».

Плановое потребление угля на ООО «Водогрейная котельная» за 2012 год

составляло 37,836 тыс т.

Данные о потреблении топлива, затраченного на выработку тепловой энергии

представлены в таблице 76. Доля основного топлива составляет более 99 % от

общего потребления. Мазут используется при растопках.

1.8.2

Характеристики используемого топлива

Основным топливом, используемым для производства тепловой энергии

является интинский каменный уголь ДКОМ концентрат, поставляемый с АО

«Шахта «Интауголь», и воркутинский каменный уголь марки ГЖО сорта СШ,

поставляемый с АО «Воркутауголь».

144

Разрабатываемая часть Интинского месторождения представляет собой свиту

состоящую из 11угольных пластов с углами залегания 0-600, мощностью 1,1-3,2 м.

Пласты 11,10 характеризуются по строению как сложные, 8,5,4,3 – относительно

сложные, 9 и 2 простого строения.

Интинские угольные пласты являются высокозольными. Общепластовая

зольность находится в пределах 25-38 %.

Все рабочие пласты, числящиеся на балансе шахты, условно разделены на две

группы, а именно:

пласты действующего горизонта – 11, 10, 9, 8;

пласты резервного горизонта – с 5 по 1, а также пласт 7.

Балансовые запасы АО «Интауголь» по состоянию на 1.01.2017 года

составляют 288613 тыс. тонн, промышленные запасы – 218851 тыс. тонн, в том

числе по действующему горизонту балансовые запасы -80276 тыс. тонн,

промышленные – 60091 тыс. тонн.

На Интинском месторождении залегают согласно ГОСТ 25543-88 угли марки

Д.

По экономическим соображениям и по комплексу показателей качества и

технологических свойств данные угли нужно рассматривать как энергетические.

Эти угли пригодны для сжигания в топках электростанций большой

мощности (ТЭЦ). Широко используются интинские угли для сжигания в

стационарных

котельных

установках,

также

отопительных

печах

административных зданий, школ, больниц и других объектов социально-бытового

назначения.

Интинские угли перерабатываются на обогатительной фабрике с получением

концентрата ДКОМ и отсева ДСШ.

Уголь каменный ДКОМ концентрат предназначен для слоевого сжигания в

стационарных котельных установках, для коммунальных и бытовых нужд.

Характеристики каменного угля ДКОМ концентрат приведены в таблице 75.

Таблица75 -

Характеристики каменного угля

ДКОМ концентрат

Наименование характеристики

Значение

Размер кусков, мм

13 - 100

Зольность, %, не более

26,5

Массовая доля общей влаги, %, не более

12,0

Массовая доля кусков размером менее нижнего

30,0

145

предела, %, не более
Массовая доля общей серы, %, не более

2,80

Выход летучих веществ, %

38,5

Теплота сгорания, МДж/кг (ккал/кг)

-высшая

31,0 (7400)

-низшая

18,7 (4600)

Массовая доля хлора, %, не более

0,60

Массовая доля мышьяка, %, не более

0,02

марки ГЖО сорта СШ

Наименование характеристики

Значение

Размер кусков, мм

0 - 13

Зольность, %, не более

25,5

Массовая доля общей влаги, %, не более

6,8/7,0

Массовая доля кусков размером менее нижнего
предела, %, не более

48,0

Массовая доля общей серы, %, не более

2,1

Выход летучих веществ, %

38,0

Теплота сгорания, МДж/кг (ккал/кг)

-высшая

32, (7800)

-низшая

21,7 (5175)/21,6 (5163)

Массовая доля хлора, %, не более

отс,

Массовая доля мышьяка, %, не более

отс.

1.8.3

Топливные балансы источников тепловой энергии

В таблице 76 приведен общий расход всех используемых видов топлива на

выработку электрической и тепловой энергии в МОГО «Инта».

Таблица76 -

Общий расход всех используемых видов топлива на выработку

тепловой и электрической энергии

Наименование

Уголь

Мазут+ДТ

Всего

тут

Расход топлива на ТЭЦ на выработку электроэнергии

13755

13832

Расход топлива на ТЭЦ на выработку тепловой энергии

71022

501

71523

Расход топлива котельными на выработку тепловой энергии

34113

ИТОГО, тут

125351

На рисунке 53 приведена диаграмма с указанием количества потребляемого

топлива в тут на выработку тепловой и электрической энергии по

административным районам МОГО «Инта».

Объемы и структура топливного баланса электростанции и котельных по

состоянию на 1 января 2018 года представлены в таблице 76.

В 2005 году ОАО «Газпром» разработал схему газификации МОГО «Инта» в

составе Схемы Газификации районов Республики Коми.

Согласно этого плана к 2031 году планируется:

Строительство магистрального газопровода Бованенковское ГКМ-Ухта-

Торжок;

146

Строительство газопроводов – отводов к населенным пунктам и ГРП;

Перевод на природный газ источников тепла;

Использование природного газа в качестве единого энергоносителя для

индустриальных автономных источников тепла (АИТ) при индивидуальном

строительстве, в особенности в сельской местности.

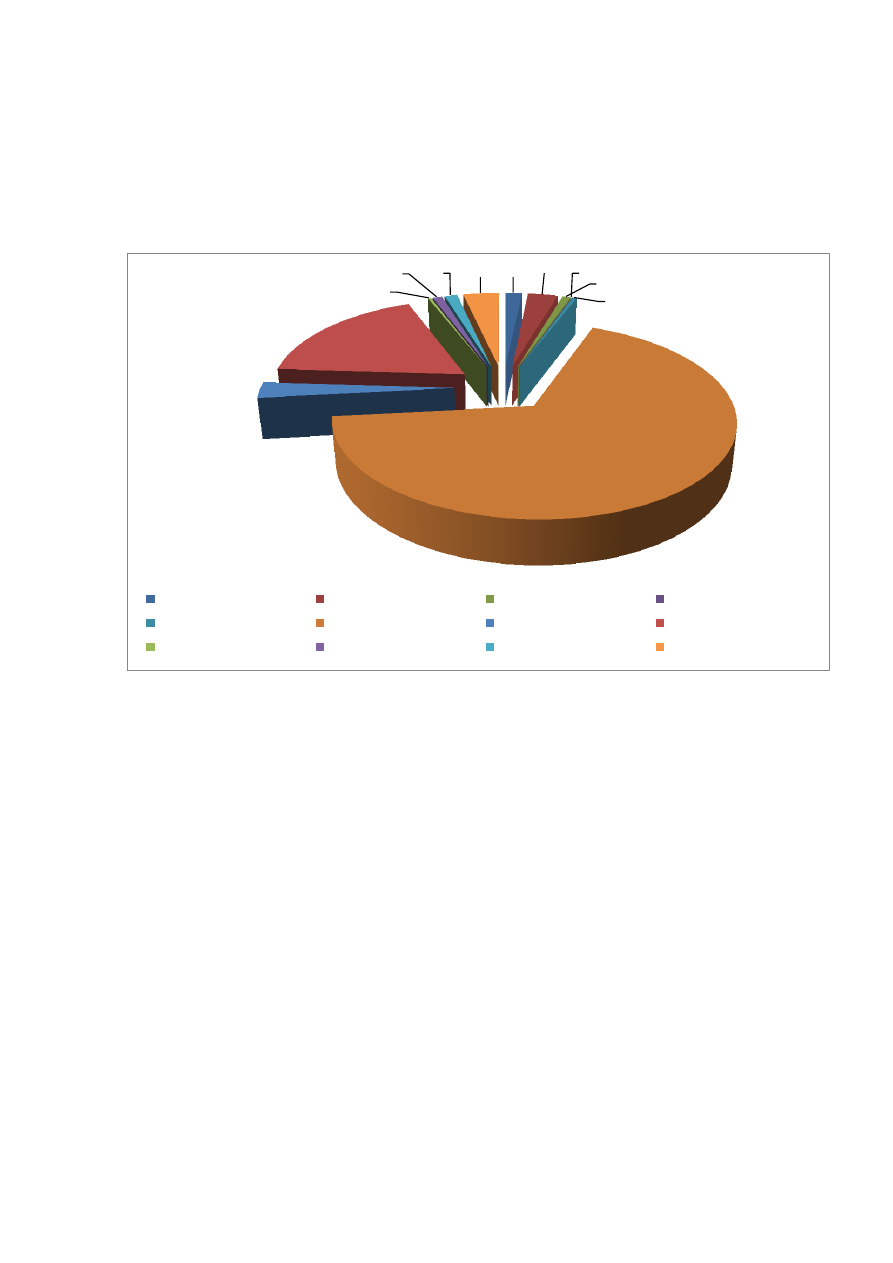

Рисунок53 -

Количество потребляемого топлива по административным

районам МОГО Инта

В результате реализации Схемы газоснабжения муниципального образования

городского округа Инта планируется достижение следующих показателей:

Количество газифицированных населенных пунктов – 6 (пст Абезь, пгт В.

Инта, г. Инта, с. Косьювом, пст. Юсьтыдор, д. Ярпияг);

Общий годовой объем планируемого потребления газа – 141 млн м3/год, в

том числе населением – 5,9 млн м3/год;

Общий часовой объем планируемого потребления газа – 42,7 млн м3/год, в

том числе населением – 3,5 млн м3/год;

Уровень охвата газификацией сельской местности – 98,2 %;

Планируется ввести в действие 18 газорегуляторных пунктов – ГРП (из них

13 ГРП - в городе Инта).

Предложение:

2053 3703

1048

513

84488

3469

22552

374

1187 1557 4386

Восточный

Спортивный

Заречный (сельхозный)

Шахтерский

Транспортный

Центральный

Западный

Южный

с. Петрунь

с. Косьювом

п. Юсьтыдор

пгт. В.Инта

«Схема теплоснабжения МО ГО Инта на период с 2014 года до 2029 года». Обосновывающие материалы - часть 9
