Схемы теплоснабжения МО «Заневское городское поселение» Всеволожского района Ленинградской на период до 2032 года

Поскольку автономная котельная введена в эксплуатацию в 2013,

следовательно, все котлоагрегаты имеют остаточный ресурс более 10 лет.

1.2.5.6.

Схемы

выдачи

тепловой

мощности,

структура

теплофикационных установок (для источников тепловой энергии,
функционирующих в режиме комбинированной выработки электрической и
тепловой энергии)

Котельная ООО «Энергия» производят отпуск тепловой энергии на нужды

потребителей преимущественно по одному или двум выводам. Котельные работают

круглый год.

1.2.5.7.

Способы регулирования отпуска тепловой энергии от

источников тепловой энергии с обоснованием выбора графика изменения
температур и расхода теплоносителя в зависимости от температуры
наружного воздуха

На котельной ООО «Энергия» осуществляется качественное регулирование

отпуска тепловой энергии.

Температурный график тепловой сети составляет 95-70 ℃

1.2.5.8.

Среднегодовая загрузка оборудования

Суммарное

использование

установленной

мощности

котельных

ООО «Энергия» составила 818 часов.

1.2.5.9.

Способы учета тепла, отпущенного в тепловые сети

Информация по установленным приборам учета тепловой энергии

отсутствует.

1.2.5.10.

Статистика отказов и восстановлений оборудования

источников тепловой энергии

Отказов работоспособности оборудования на котельных ООО «Энергия»

зафиксировано не было.

1.2.5.11.

Предписания

надзорных

органов

по

запрещению

дальнейшей эксплуатации источников тепловой энергии

Предписания надзорных органов по запрещению дальнейшей эксплуатации

котельных ООО «Энергия»

отсутствуют.

1.2.5.12.

Перечень

источников

тепловой

энергии

(или)

оборудования  (турбоагрегатов),  входящего  в  их  состав  (для  источников
тепловой энергии, функционирующих в режиме комбинированной выработки
электрической  и  тепловой  энергии),  которые  отнесены  к  объектам,
электрическая  мощность  которых  поставляется  в  вынужденном  режиме  в
целях обеспечения надежного теплоснабжения потребителей

Источники тепловой энергии и оборудования, входящего в их состав,

которые отнесены к объектам, электрическая мощность, которых поставляется в

вынужденном режиме в целях обеспечения надежного теплоснабжения

потребителей отсутствуют.

1.2.6.

Котельная №2 ООО «Энергия»

1.2.6.1.

Структура и технические характеристики основного

оборудования

На балансе ООО «Энергия» находятся одна котельная, которая была введена

в эксплуатацию в 2016 г. Котельная обеспечивает тепловой энергией жилую

застройку в микрорайоне «Новый Оккервиль» дер. Кудрово.

Таблица 7. Перечень основного оборудования на котельной ООО «Энергия»

Котельная

Тип и

количество

котлов

Завод

изготовитель

Год ввода в

эксплуатацию

Суммарная

установленная

мощность, Гкал/ч

Котельная №2

ТТ100 Темотехник

4,2 МВт

"Энтророс", Россия

2016

16,5

ТТ100 Темотехник

5,0 МВт

"Энтророс", Россия

2016

ТТ100 Темотехник

5,0 МВт

"Энтророс", Россия

2016

ТТ100 Темотехник

5,0 МВт

"Энтророс", Россия

2016

1.2.6.2.

Параметры установленной тепловой мощности источника

тепловой энергии, в том числе теплофикационного оборудования и
теплофикационной установки

Суммарная установленная тепловая мощность котельной ООО «Энергия»

составляет 19,2 МВт (16,5 Гкал/ч).

1.2.6.3.

Ограничения

тепловой

мощности

параметров

располагаемой тепловой мощности

Ограничения тепловой мощности отсутствуют. Располагаемая мощность

котельной № 2 составляет 19,2 МВт (16,5 Гкал/ч).

1.2.6.4.

Объем потребления тепловой энергии (мощности) на

собственные и хозяйственные нужды теплоснабжающей организации в
отношении источников тепловой энергии и параметры тепловой мощности
нетто

Потребление тепловой мощности котельной на собственные нужды

составляет 0,4 Гкал/ч. Тепловая мощность нетто котельной составляет 16,1 Гкал/час.

1.2.6.5.

Сроки ввода в эксплуатацию основного оборудования, год

последнего освидетельствования при допуске к эксплуатации после ремонта,
год продления ресурса и мероприятия по продлению ресурса

Котельная введена в эксплуатацию в 2016 году. Оборудование котельной

находится в исправном состоянии.

Поскольку автономная котельная введена в эксплуатацию в 2016,

следовательно, все котлоагрегаты имеют остаточный ресурс более 10 лет.

1.2.6.6.

Схемы

выдачи

тепловой

мощности,

структура

Котельная ООО «Энергия» производят отпуск тепловой энергии на нужды

потребителей преимущественно по одному или двум выводам. Котельные работают

круглый год.

1.2.6.7.

Способы регулирования отпуска тепловой энергии от

На котельной ООО «Энергия» осуществляется качественное регулирование

отпуска тепловой энергии.

Температурный график тепловой сети составляет 95-70 ℃

1.2.6.8.

Среднегодовая загрузка оборудования

Суммарное

использование

установленной

мощности

котельной

ООО «Энергия» составила 1487 часов.

1.2.6.9.

Способы учета тепла, отпущенного в тепловые сети

Информация по установленным приборам учета тепловой энергии

отсутствует.

1.2.6.10.

Статистика отказов и восстановлений оборудования

источников тепловой энергии

Отказов работоспособности оборудования на котельной ООО «Энергия»

зафиксировано не было.

1.2.6.11.

Предписания

надзорных

органов

по

запрещению

дальнейшей эксплуатации источников тепловой энергии

Предписания надзорных органов по запрещению дальнейшей эксплуатации

котельной ООО «Энергия» отсутствуют.

1.2.6.12.

Перечень

источников

тепловой

энергии

(или)

Источники тепловой энергии и оборудования входящего в их состав,

которые отнесены к объектам, электрическая мощность, которых поставляется в

вынужденном режиме в целях обеспечения надежного теплоснабжения

потребителей отсутствуют.

1.2.7.

Котельные ООО «Энергогазмонтаж»

1.2.7.1.

Структура и технические характеристики основного

оборудования

На балансе ООО «Энергогазмонтаж» находятся три автономных крышных

котельных, которые были введены в эксплуатацию в 2011 г. Котельные

обеспечивают тепловой энергией жилую застройку в дер. Кудрово по ул.

Ленинградская, д.5 (корп. А, Д, Е).

На автономных котельных установлены 3 водогрейных котла Vitoplex 200-

1300, и 3 водогрейных котла Vitoplex 200-1600

Таблица 8. Перечень основного оборудования на котельной ООО «Энергогазмонтаж»

Котельная

Тип и количество

котлов

Завод изготовитель

Год ввода в

эксплуатацию

Суммарная

установленная

мощность, Гкал/ч

Блок 5А

Vitoplex 200-1300

«Weishaupt», Германия

2010

7,5

Vitoplex 200-1600

«Weishaupt», Германия

2010

Блок 5Д

Vitoplex 200-1300

«Weishaupt», Германия

2010

Vitoplex 200-1600

«Weishaupt», Германия

2010

Блок 5Е

Vitoplex 200-1300

«Weishaupt», Германия

2010

Vitoplex 200-1600

«Weishaupt», Германия

2010

1.2.7.2.

Параметры установленной тепловой мощности источника

тепловой энергии, в том числе теплофикационного оборудования и
теплофикационной установки

Суммарная

установленная

тепловая

мощность

котельных

ООО

«Энергогазмонтаж» составляет МВт 8,7 (7,5 Гкал/ч).

1.2.7.3.

Ограничения

тепловой

мощности

параметров

располагаемой тепловой мощности

Ограничения тепловой мощности отсутствуют. Располагаемая мощность

Блока 5А составляет 2,9 МВт (2,5 Гкал/ч).

Ограничения тепловой мощности отсутствуют. Располагаемая мощность

Блока 5Д составляет 2,9 МВт (2,5 Гкал/ч).

Ограничения тепловой мощности отсутствуют. Располагаемая мощность

Блока 5Е составляет 2,9 МВт (2,5 Гкал/ч).

1.2.7.4.

Объем потребления тепловой энергии (мощности) на

Потребление тепловой мощности Блока 5А на собственные нужды

составляет 0,03 Гкал/ч. Тепловая мощность нетто котельной составляет

2,46 Гкал/час.

Потребление тепловой мощности Блока 5Д на собственные нужды

составляет 0,03 Гкал/ч. Тепловая мощность нетто котельной составляет

2,46 Гкал/час.

Потребление тепловой мощности Блока 5Е на собственные нужды

составляет 0,03 Гкал/ч. Тепловая мощность нетто котельной составляет

2,46 Гкал/час.

1.2.7.5.

Сроки ввода в эксплуатацию основного оборудования, год

Котельная введена в эксплуатацию в 2010 году. Оборудование котельной

находится в исправном состоянии.

Поскольку автономная котельная введена в эксплуатацию в 2010 году,

следовательно, все котлоагрегаты имеют остаточный ресурс более 10 лет

1.2.7.6.

Схемы

выдачи

тепловой

мощности,

структура

Котельные ООО «Энергогазмонтаж» производят отпуск тепловой энергии на

нужды потребителей преимущественно по одному или двум выводам. Котельные

работают круглый год.

1.2.7.7.

Способы регулирования отпуска тепловой энергии от

На котельной ООО «Энергогазмонтаж» осуществляется качественное

регулирование отпуска тепловой энергии.

Температурный график тепловой сети составляет 95-70 ℃.

1.2.7.8.

Среднегодовая загрузка оборудования

Суммарное

использование

установленной

мощности

котельных

ООО «Энергогазмонтаж» составила 1394 часов.

1.2.7.9.

Способы учета тепла, отпущенного в тепловые сети

Информация по установленным приборам учета тепловой энергии

отсутствует.

1.2.7.10.

Статистика отказов и восстановлений оборудования

источников тепловой энергии

Отказов

работоспособности

оборудования

на

котельных

ООО «Энергогазмонтаж» зафиксировано не было.

1.2.7.11.

Предписания

надзорных

органов

по

запрещению

дальнейшей эксплуатации источников тепловой энергии

Предписания надзорных органов по запрещению дальнейшей эксплуатации

котельных ООО «Энергогазмонтаж» отсутствуют.

1.2.7.12.

Перечень

источников

тепловой

энергии

(или)

Источники тепловой энергии и оборудования входящего в их состав,

которые отнесены к объектам, электрическая мощность, которых поставляется в

вынужденном режиме в целях обеспечения надежного теплоснабжения

потребителей отсутствуют.

1.2.8.

Котельная ООО «Северная Компания»

1.2.8.1.

Структура

технические

характеристики

основного

оборудования

На балансе ООО «Северная Компания» находятся одна котельная, которая

была введена в эксплуатацию в 2018 г.

Котельная обеспечивают тепловой энергией жилую и общественно-деловую

застройку в дер. Янино-1.

На источнике установлено 3 водогрейных котла типа ТТ100 Термотехник

производительностью 5,0 МВт, и 1 водогрейный котел ТТ100 Термотехник

производительностью 4,2 МВт завода «Энтророс». Основное топливо – газ.

Таблица 9. Перечень основного оборудования на котельной ООО «Cеверная
Компания»

Котельная

Тип и количество

котлов

Завод

изготовитель

Год ввода в

эксплуатацию

Суммарная

установленная

мощность, Гкал/ч

Автономная

котельная

ТТ100 Термотехник

5,0 МВт (3 шт.)

«Энтророс

2018

16,64

ТТ100 Термотехник

4,2 МВт

1.2.8.2.

Параметры установленной тепловой мощности источника

тепловой энергии, в том числе теплофикационного оборудования и
теплофикационной установки

Суммарная установленная тепловая мощность котельной ООО «Северная

Компания» составляет 19,5 МВт (16,64 Гкал/ч).

1.2.8.3.

Ограничения тепловой мощности и параметров располагаемой

тепловой мощности

Ограничения тепловой мощности отсутствуют. Располагаемая мощность

котельной составляет 19,5 МВт (16,64 Гкал/ч).

1.2.8.4.

Объем потребления тепловой энергии (мощности) на

Потребление тепловой мощности котельной на собственные нужды

составляет 0,09 Гкал/ч. Тепловая мощность нетто котельной составляет

16,55 Гкал/час.

1.2.8.5.

Сроки ввода в эксплуатацию основного оборудования, год

Котельная введена в эксплуатацию в 2018 году. Оборудование котельной

находится в исправном состоянии.

Поскольку автономная котельная введена в эксплуатацию в 2018 году,

следовательно, все котлоагрегаты имеют остаточный ресурс более 10 лет

1.2.8.6.

Схемы

выдачи

тепловой

мощности,

структура

Котельная ООО «Северная Компания» производят отпуск тепловой энергии

на нужды потребителей преимущественно по одному или двум выводам. Котельные

работают круглый год.

1.2.8.7.

Способы регулирования отпуска тепловой энергии от

На котельной ООО «Северная Компания» осуществляется качественное

регулирование отпуска тепловой энергии.

Температурный график тепловой сети составляет 105-70 ℃

1.2.8.8.

Среднегодовая загрузка оборудования

Суммарное

использование

установленной

мощности

котельной

ООО «Северная Компания» составила 3063 часов.

1.2.8.9.

Способы учета тепла, отпущенного в тепловые сети

Информация по установленным приборам учета тепловой энергии

отсутствует.

1.2.8.10.

Статистика

отказов

восстановлений

оборудования

источников тепловой энергии

Отказов работоспособности оборудования на котельной ООО «Северная

Компания» зафиксировано не было.

1.2.8.11.

Предписания надзорных органов по запрещению дальнейшей

эксплуатации источников тепловой энергии

Предписания надзорных органов по запрещению дальнейшей эксплуатации

котельной ООО «Северная Компания» отсутствуют.

1.2.8.12.

Перечень источников тепловой энергии и (или) оборудования

(турбоагрегатов), входящего в их состав (для источников тепловой энергии,
функционирующих в режиме комбинированной выработки электрической и
тепловой энергии), которые отнесены к объектам, электрическая мощность
которых поставляется в вынужденном режиме в целях обеспечения надежного
теплоснабжения потребителей

Источники тепловой энергии и оборудования, входящего в их состав,

которые отнесены к объектам, электрическая мощность, которых поставляется в

вынужденном режиме в целях обеспечения надежного теплоснабжения

потребителей отсутствуют.

1.2.9. Автономные котельные

В северной части дер. Кудрово теплоснабжение осуществляется от

автономных крышных котельных, находящихся в эксплуатации следующих

организаций:

Таблица 10. Перечень автономных котельных на территории Заневского ГП

№

п/п

Наименование котельной

Организация эксплуатирующая

котельную

Количетсво котельных на

балансе организации

Крышная котельныая по адресу:

Европейский пр д. 13, К.5,6

ООО"Балтийский дом"

Крышные котельные по адресу:

Европейский пр д. 13, К.1, к2

Крышная котельная по адресу:

Ленинградская обл., д. Кудрово,

ул. Венская, д.5

ООО "Энергогазмонтаж"-

обслуживание

Крышная котельна по адресу:

Ленинградская обл. , д. Кудрово

Каштановая аллея, д. 3

ООО "УК "Наш дом Кудрово"

Крышная котельная по адресу:

Ленинградская обл. Кудрово

,Строителей пр. д. 6., д2

ООО "УК "Наш дом Кудрово"

Котельные по адресу:

Ленинградская обл., деревня

Кудрово, Ленинградская ул.

дом.7

ООО "Управление Комфортом"

ООО "СПбВергаз"-обслуживание

Крышная котельная:

Ленинградская обл, Кудрово,

Ленинградская ул. д 9/8

ООО "УК "Наш дом Кудрово

Град"

Крышные котельные по адресу:

Кудрово ул. Авсрийская,д4, к1,2

Стройлинк Сервис

Европейский 11

Стройлинк Сервис

Итого:

1.3.

Тепловые сети, сооружения на них и тепловые пункты

1.3.1.

Описание структуры тепловых сетей от каждого источника

тепловой энергии

Общая протяженность тепловых сетей Заневского городского поселения в

однотрубном исчислении на 2017 г. составляет 26,3 км. Вся тепловая энергия

транспортируется в горячей воде на нужды систем отопления, вентиляции, горячего

водоснабжения и технологии. В состав тепловых сетей входят трубопроводы,

компенсаторы (воспринимающие температурные удлинения трубопроводов),

отключающее, регулирующее оборудование (установленное в тепловых камерах),

насосные станции, тепловые пункты. Схемы тепловых сетей преимущественно

двухтрубные, от нескольких котельных также имеются и четырехтрубные схемы.

1.3.2.

Карты (схемы) тепловых сетей в зонах действия источников

тепловой энергии

На территории Заневского городского поселения функционирует 4

изолированные системы централизованного теплоснабжения:

−

котельной ГУП «ТЭК СПБ», Заневка 48;

−

котельной №40 и №10 ООО «СМЭУ «Заневка»;

−

от ТЭЦ-5 филиала «Невский» ПАО «ТГК-1» осуществляется передача по

тепловым сетям АО «Теплосеть СПБ».

−

котельной ООО «ТК Мурино»

−

котельной №1 и №2 ООО «Энергия»

Схемы тепловых сетей представлены на рисунках 1-5.

1.3.3.

Параметры тепловых сетей, включая год начала эксплуатации,

тип  изоляции,  тип  компенсирующих  устройств,  тип  прокладки,  краткую
характеристику  грунтов  в  местах  прокладки  с  выделением  наименее
надежных  участков,  определением  их  материальной  характеристики  и
подключенной тепловой нагрузки

Подробный перечень тепловых сетей Заневского городского поселения с

указанием характеристик с разделением по теплоснабжающим организациям

представлен в таблице 11

В качестве магистральных трубопроводов используются стальные трубы с

максимальным условным диаметром 600 мм, в качестве разводящих сетей –

стальные с минимальным условным диаметром тепловых вводов 25 мм.

Распределение протяженности тепловых сетей поселения по балансовой

принадлежности представлено на рисунке

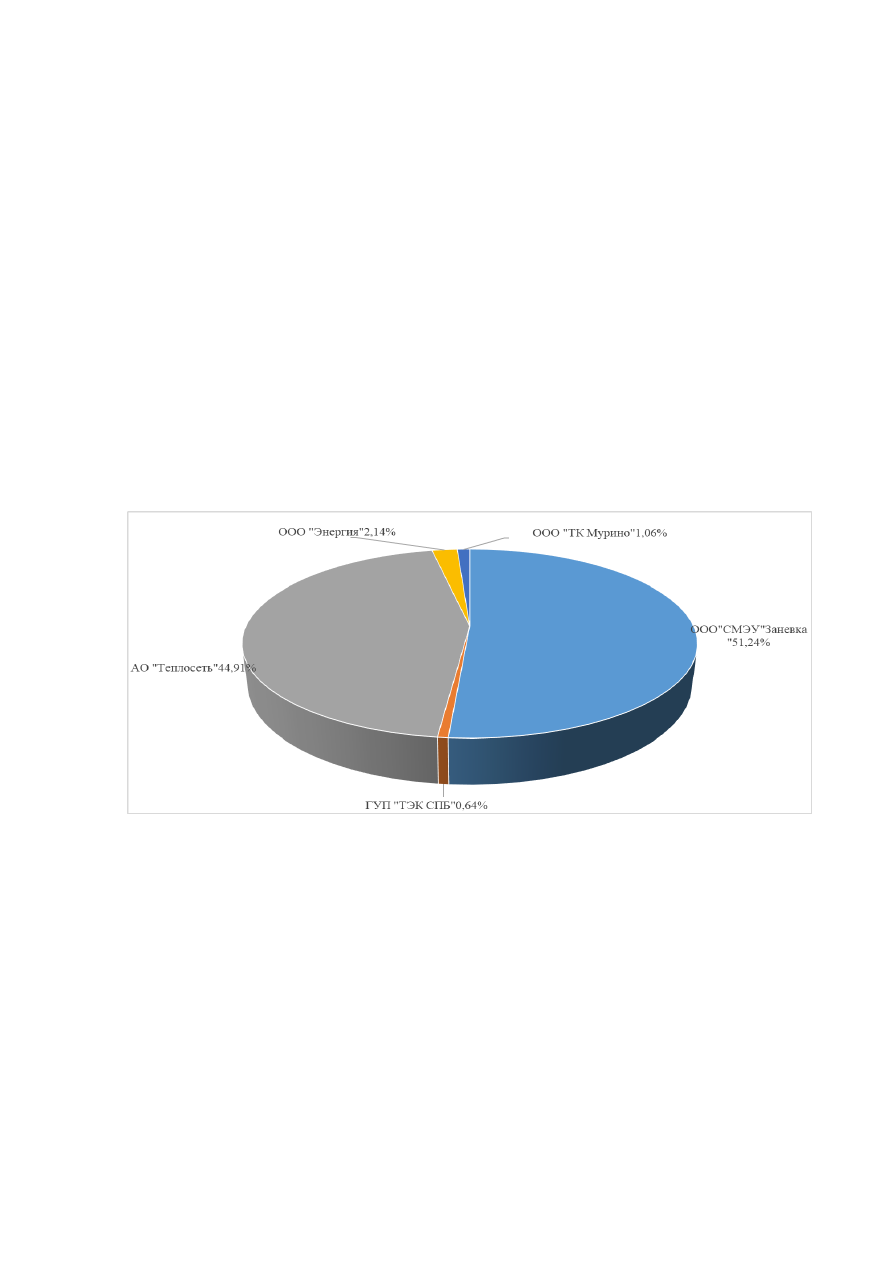

Рисунок 6. Распределение протяженности тепловых сетей муниципального

образования по балансодержателям

Как видно из рисунка, протяженность тепловых сетей по балансовой

принадлежности распределяется следующим образом:

тепловые сети на балансе АО «Теплосеть» составляют 11,8 км в

однотрубном исчислении (или 44,91% от общей протяженности тепловых сетей

поселения);

тепловые сети на балансе ГУП «ТЭК СПб» составляют 0,167 км в

однотрубном исчислении (или 0,64 %);

тепловые сети на балансе ООО «СМЭУ «Заневка» составляют 13,5 км в

однотрубном исчислении (или 51,24 %).

Таблица 11. Перечень тепловых сетей Заневского городского поселения с указанием характеристик (с разделением по организациям)

Год прокладки

Вид трубопровода

Вид прокладки

Материал изоляции

Условный

диаметр

трубопроводов

на участке D

мм

Длина сетей в 2-х

трубном

исчислении L, м

Котельная №10 ООО "СМЭУ "Заневка"

1997-2015

Отопление

Бесканальная/надземная/подвальная

Мин. вата, рубероид/ППУ

25-219

2135,56

1997-2012

ГВС

Надземная/подземная/безканальная

Мин. вата, рубероид/ППУ

32-159

2401,9

Итого по котельной №10:

4537,46

Котельная №40 ООО "СМЭУ "Заневка"

1996-2016

Отопление/ГВС

Надземная/канальная/безканальная/футлярная/подвальная

Мин. вата,

рубероид/ППУ/ППУ-оц

50-426

7621,59

Не эксплуатируемые сети:

не экспл. с 1996 года

ГВС

Подземная/надземная

Битумная

57-219

1332,1

Итого по "СМЭУ"Заневка":

13491,15

ГУП "ТЭК СПБ"

2013

Отопление/ГВС

Подвальная/подземная бесканальная

ППУ

89-150

167,95

АО "Теплосеть"

2012-2017

Бесканальная/канальная/надземная/футлярная/подвальная

ППУ/мин. вата

32-600

11824,86

ООО "ТК Мурино"

2011-2012

Бесканальная/канальная

ППУ

159-219

279,7

ООО "Энергия"

2013-2015

Отопление

Бесканальная/канальная

ППУ

159-377

564,5

Итого по Заневскому ГП:

26328,16

Схемы теплоснабжения МО «Заневское городское поселение» Всеволожского района Ленинградской на период до 2032 года - часть 3
