Утвержденный температурный график от муниципальных котельных (МУП
«ТС»)
47
Рис. 1.9.
Утвержденный температурный график от котельной СК ДТВ
Остальные теплоснабжающие организации, утвержденные температурные графики не
предоставили.
48
Проанализировав состояние технологического оборудования и тепловых сетей
источников тепловой энергии: Котельная № 1, Котельная № 2, Котельная № 3, Котельная
№ 4, Котельная № 6 «Университет», Котельная № 7, Котельная №9 «ЦГБ», Котельная №
10, Котельная № 12, Котельная № 14, Котельная № 15, Котельная № 16, Котельная № 17,
Котельная № 18, Котельная СК ДТВ (без срезки) и Котельная ЗАО «Санаторий Горячий
Ключ» (со срезкой на
65 град.) муниципального образования города Горячий Ключ,
рекомендуем оставить без изменения, существующие утвержденные температурные
графики.
Расчетные рекомендуемые температурные графики представлены в Табл. 1.22. -
Табл. 1.23.
Табл. 1.22. Расчетный рекомендуемый температурный график 95-70 ºС со срезкой Т1=
65ºС
Температура наружного
Температура сетевой воды в
Температура сетевой воды в
воздуха, ºС
подающем трубопроводе, ºС
обратном трубопроводе, ºС
10
65
54
9
65
54
8
65
53
7
65
53
6
65
53
5
65
53
4
65
53
3
65
52
2
65
52
1
65
52
0
65
52
-1
66
52
-2
68
53
-3
69
54
-4
71
55
-5
73
56
-6
75
58
-7
76
59
-8
78
60
-9
80
61
-10
82
62
-11
83
63
-12
85
64
-13
87
65
-14
88
66
-15
90
67
-16
92
68
-17
93
69
-18
95
70
49
Табл. 1.23. Расчетный рекомендуемый температурный график 95-70 ºС
Температура наружного
Температура сетевой воды в
Температура сетевой воды в
воздуха, ºС
подающем трубопроводе, ºС
обратном трубопроводе, ºС
10
45
38
9
47
40
8
49
41
7
51
42
6
53
44
5
55
45
4
57
46
3
58
47
2
60
48
1
62
50
0
64
51
-1
66
52
-2
68
53
-3
69
54
-4
71
55
-5
73
56
-6
75
58
-7
76
59
-8
78
60
-9
80
61
-10
82
62
-11
83
63
-12
85
64
-13
87
65
-14
88
66
-15
90
67
-16
92
68
-17
93
69
-18
95
70
1.3.8.
Среднегодовая загрузка оборудования
Информация о среднегодовой загрузке оборудования источников тепловой энергии
муниципального образования города Горячий Ключ определяемая, как количество
использования часов установленной мощности на каждом теплоисточнике по фактическим
показателям выработки тепловой энергии не предоставлена.
1.3.9. Способы учета тепла, отпущенного в тепловые сети
На источниках тепловой энергии установлены следующие приборы учета:
50
Наименование источника тепловой энергии
Прибор учёта
Котельная № 1
ТВ-7
Котельная № 2
ВКТ-7
Котельная № 3
ВКТ-7
Котельная № 4
КС-045-50М.В3.100
Котельная № 6
ТВ-7
Котельная № 7
ВКТ-7
Котельная № 10
ВКТ-7
Котельная № 12
КС-045-50М.В3.100
Котельная № 14
ВКТ-7
Котельная № 15
ВКТ-7
Котельная № 16
ВКТ-7
Котельная № 17
ВКТ-7
По остальным источникам тепловой энергии информация по приборам учета
тепловой энергии не предоставлена.
Также для учета потребляемых ресурсов установлены следующие приборы учета:
№
Прибор учета
Прибор учета
Прибор учета
Наименование и адрес котельной
п/п
газа
воды
электроэнергии
Котельная № 1
СГ16МТ-
ПСЧ 4ТМ.05М.10
1
ВДТХ-65
ул.Ленина 175 «б»
1000-Р-2
ПСЧ 4ТМ.05М.10
ПСЧ 4ТМ.05М
Котельная № 2
2
RVG G-400
ВДТХ — 80
Меркурий 230 ART-03
ул.Ленина 193 «б»
PORSIGDN
Котельная № 3
СГ16МТ-250-
Меркурий 234
3
ВДТХ — 50
пер.Спортивный 2 «а»
40-С-2
ARTM-02 POB.L2
Котельная № 4
Меркурий 234
4
РГ-250
Норма СВКМ-32Х
ул.Советская 98 «б»
ARTM-02 PB.G
Котельная № 6 «Университет», ул.
Энергомера СЕ 300
5
РГ- 100
ВК-Г/40
Ленина, 73 а
R31 146-J
РСГ Сигнал -
Меркурий 230 ART-02
6
Котельная № 7 , ул. Ленина, 128 «б»
ОСВХ — 40
80-G 160-2
PQRSIN
Энергомера СЕ 300
Котельная № 9 ЦГБ, ул. Жемчужная,
СГ 16МТ-250-
R31 146-J
7
ВДТХ-50
35 «а»
40-С-2
Энергомера СЕ 300
R31 146-J
СГ 16МТ-400-
8
Котельная № 10, ул. Герцена, 72
ВСТ-50-Х
ПСЧ 4ТМ.05М.10
40-С-2
Котельная № 12 , ул. Ярославского,
ПСЧ-3АР.05.2
9
TRZ G250
ВДТХ - 50
104 «г»
ПСЧ-3АР.05.2
Котельная № 14 , п. Приреченский,
10
РГ- 250
Норма СВКМ-32Х
Меркурий 231 АМ-01
ул. Псекупская, 2 «а»
Котельная № 15 , п. Первомайский,
СГ 16М-400-
ПСЧ-3АР.05.2М 3
11
ВДТХ — 50
ул. Терешковой, 8
40-С
01.1/Б
Котельная № 16 , п ст.Саратовская
Дизельное
Меркурий 234
12
Норма СВКМ-15Г
Военсовхоз ул.Молодежная 1 «а»
топливо
ART-01 ORL
Котельная Дом Учителей
Меркурий 231
13
ВК- G10/Т
ВДГ-15М
ст.Саратовская ул.Табачная 1 «а»
AТ-01 I
14
Котельная МФЦ - ул. Ленина,156
ВК- G10
СГВ — 20Д
Меркурий 231 АТ-01 I
51
По остальным источникам тепловой энергии информация по приборам учета
потребляемых ресурсов не предоставлена.
1.3.10. Статистика отказов и восстановлений оборудования источников тепловой
энергии
Информация о статистике отказов и восстановлений оборудования источников
тепловой энергии Котельная № 1, Котельная № 2, Котельная № 3, Котельная № 4,
Котельная № 6 «Университет», Котельная № 7, Котельная №9 «ЦГБ», Котельная № 10,
Котельная № 12, Котельная № 14, Котельная № 15, Котельная № 16, Котельная № 17,
Котельная № 18, Котельная ЗАО «Санаторий Горячий Ключ», Котельная СК ДТВ и двух
угольных котельных Филиала ФГБУ «ЦЖКУ» Минобороны России по ЮВО муниципального
образования города Горячий Ключ не предоставлена.
1.3.11. Предписания надзорных органов по запрещению дальнейшей эксплуатации
источников тепловой энергии
Предписание надзорных органов по запрещению дальнейшей эксплуатации
источников тепловой энергии отсутствует.
1.3.12. Перечень источников тепловой энергии и (или) оборудования
(турбоагрегатов), входящего в их состав (для источников тепловой энергии,
функционирующих в режиме комбинированной выработки электрической и
тепловой энергии), которые отнесены к объектам, электрическая мощность
которых поставляется в вынужденном режиме в целях обеспечения
надежного теплоснабжения потребителей
На территории муниципального образования города Горячий Ключ отсутствуют
действующие объекты с комбинированной выработкой тепловой и электрической энергии.
1.3.13. Изменения, технических характеристик основного оборудования источников
тепловой энергии за период, предшествующий актуализации схемы
теплоснабжения
За период, прошедший с момента разработки схемы теплоснабжения до настоящей
актуализации в муниципальном образовании город Горячий Ключ в технических
характеристиках основного оборудования источников тепловой энергии произошли
следующие изменения:
- в 2013 году была проведена реконструкция котельной № 1 г. Горячий Ключ, ул.
Ленина, 175б с полной заменой оборудования на современное и энергоэффективное;
- в 2018 году была проведена реконструкция котельной № 18 г. Горячий Ключ, ул.
Ленина, 156 с полной заменой оборудования на современное и энергоэффективное;
- выполнено техническое перевооружение котельной СОШ №1 (г. Горячий Ключ, ул.
Ленина, 2б) - в 2013 г.;
- выполнена замена двух котлов в котельной СОШ №12 (ст. Мартанская, ул. Красная
36) на котлы марки ИШМА-ES 63: одного котла в 2015 г., второго - в 2018 г.;
52
- выполнена замена одного котла в котельной СОШ № 14 (ст. Имеретинская, ул.
Ленина 16) на котел марки MEGA PREX N350 в 2015 г.;
- в 2016 г. выполнено техническое перевооружение котельной ДОУ № 3 (г. Горячий
Ключ, ул. Репина 49);
- выполнена замена одного котла в котельной ДОУ № 5 (г. Горячий Ключ, ул. Гоголя
36) на котел марки КЧМ-7 гном (6 сек. 80 кВт) в 2014 г.;
- выполнена замена одного котла в котельной ДОУ № 10 (ст. Бакинская, ул. Ленина
56) на котел марки BAXI Slim 1300i в 2018 г.;
- выполнена замена двух котлов в котельной ДОУ № 15 (ст. Суздальская ул. Ленина
26) на один котел марки BAXI Slim 1400 in (40 кВт) в 2016 г. и на второй котел марки BAXI
Slim 1490 in (49 кВт) в 2018 г.;
- выполнена реконструкция котельной СДК (ст. Мартанская, ул. Красная, 32) - в
2015г.;
- выполнена реконструкция котельной СДК (ст. Суздальская, ул. Красная, 30) - в
2013г.;
- выполнена замена двух котлов в котельной СДК (ст. Бакинская, ул. Ленина, 57 а) на
один котел марки Novel 45RAL в 2016 г. и на второй котел марки BAXI Slim HPS 1,99 (90
кВт) в 2018 г.;
- выполнена реконструкция котельной Стадион (г. Горячий Ключ, ул. Ленина, 90) - в
2014 г.
1.4. Тепловые сети, сооружения на них и тепловые пункты.
1.4.1. Описание структуры тепловых сетей от каждого источника тепловой энергии,
от магистральных выводов до центральных тепловых пунктов (если таковые
имеются) или до ввода в жилой квартал или промышленный объект с
выделением сетей горячего водоснабжения
На территории муниципального образования города Горячий Ключ наиболее
распространены следующие системы теплоснабжения: 2-х трубная без ГВС, 2-х трубная
закрытая и 4-х трубная закрытая, отпуск тепловой энергии осуществляется от котельных
по распределительным тепловым сетям до ИТП потребителей.
Тепловые сети источников тепловой энергии муниципального образования города
Горячий Ключ выполнены в надземном, подземно бесканальном и канальном исполнении с
внутренними диаметрами трубопроводов от D=0,04 м до D=0,207 м.
В качестве тепловой изоляции используется
- пенополиуретан, фенольный
поропласт ФЛ монолит, маты минераловатные прошивные марки 125, поропласт ФЛ
монолит, известково-кремнеземистые изделия марки
200, гидроизоляцией служит
полиэтилен и рубероид.
Тепловая изоляция трубопроводов находится в удовлетворительном состоянии.
Незначительная часть проложенных трубопроводов находится без теплоизоляции.
Компенсация температурных удлинений осуществляется П - образными компенсаторами и
углами поворота.
53
Табл. 1.24. Описание источников тепловой энергии и вида присоединения тепловых
сетей
№
Обслуживающая
Наименование источника
Температурный
Тип
п/п
организация
тепловой энергии
график, °С
4-х трубная закрытая от
1
МУП «ТС»
Котельная № 1
95
70
котельной
4-х трубная закрытая от
2
МУП «ТС»
Котельная № 2
95
70
котельной
4-х трубная закрытая от
3
МУП «ТС»
Котельная № 3
95
70
котельной
4
МУП «ТС»
Котельная № 4
95
70
2-х трубная без ГВС
Котельная № 6
5
МУП «ТС»
95
70
2-х трубная без ГВС
«Университет»
4-х трубная закрытая от
6
МУП «ТС»
Котельная № 7
95
70
котельной
4-х трубная закрытая от
7
МУП «ТС»
Котельная №9 «ЦГБ»
95
70
котельной
4-х трубная закрытая от
8
МУП «ТС»
Котельная № 10
95
70
котельной
4-х трубная закрытая от
9
МУП «ТС»
Котельная № 12
95
70
котельной
10
МУП «ТС»
Котельная № 14
95
70
2-х трубная без ГВС
4-х трубная закрытая от
11
МУП «ТС»
Котельная № 15
95
70
котельной
12
МУП «ТС»
Котельная № 16
95
70
2-х трубная без ГВС
13
МУП «ТС»
Котельная № 17
95
70
2-х трубная без ГВС
14
МУП «ТС»
Котельная № 18
95
70
2-х трубная без ГВС
ЗАО «Санаторий
Котельная ЗАО «Санаторий
15
95
70
2-х трубная закрытая
«Горячий Ключ»
Горячий Ключ»
4-х трубная закрытая от
16
филиал ОАО «РЖД»
Котельная СК ДТВ
95
70
котельной
По остальным источникам тепловой энергии информация не предоставлена.
1.4.2. Схемы тепловых сетей в зонах действия источников тепловой энергии
Схемы тепловых сетей в зонах действия централизованных источников тепловой
энергии представлены на Рис. 1.10 - Рис. 1.24 и в электронной модели теплоснабжения
муниципального образования города Горячий Ключ.
54
1.4.3. Параметры тепловых сетей, включая год начала эксплуатации, тип изоляции,
тип компенсирующих устройств, тип прокладки, краткую характеристику
грунтов в местах прокладки с выделением наименее надежных участков,
определением их материальной характеристики и тепловой нагрузки
потребителей, подключенных к таким участкам
Информация по параметрам тепловых сетей, включая год начала эксплуатации, тип
изоляции, тип компенсирующих устройств, тип прокладки, краткую характеристику грунтов
в местах прокладки в разрезе централизованных источников тепловой энергии
представлена в Табл.1.1 Приложения №1 к обосновывающим материалам.
1.4.4. Описание типов и количества секционирующей и регулирующей арматуры на
тепловых сетях
Описание типов и количества секционирующей и регулирующей арматуры на
тепловых сетях, строительных особенностей тепловых камер и павильонов представлено в
Табл.1.2 Приложения №1 к обосновывающим материалам.
1.4.5. Описание типов и строительных особенностей тепловых пунктов, тепловых
камер и павильонов
Строительные конструкции тепловых пунктов, тепловых камер, как правило,
выполнены из стандартных железобетонных или кирпичных конструкций.
1.4.6. Описание графиков регулирования отпуска тепла в тепловые сети с анализом
их обоснованности
В системах централизованного теплоснабжения муниципального образования города
Горячий Ключ регулирование температурного графика отпуска тепловой энергии
осуществляется на тепловых источниках.
Температурные графики отпуска тепла от источников разрабатываются и
утверждаются ежегодно.
Регулирование отпуска тепла от централизованных источников теплоснабжения
производится по отопительному температурному графику
95-70
˚С,
от
децентрализованных (бюджетных) источников тепла по отопительным температурным
графикам: 95-70 ˚С или 80-65 ˚С.
1.4.7. Фактические температурные режимы отпуска тепла в тепловые сети и их
соответствие утвержденным графикам регулирования отпуска тепла в
тепловые сети
Фактические температурные режимы отпуска тепла в тепловые сети соответствуют
утвержденному графику регулирования отпуска тепла в тепловые сети. Предоставленные
теплоснабжающими организациями утвержденные температурный график представлены
на Рис. 1.25 - Рис. 1.26 .
66
Рис. 1.25.
Утвержденный температурный график от муниципальных котельных
(МУП «ТС»)
67
Рис. 1.26.
Утвержденный температурный график от котельной СК ДТВ
Остальные теплоснабжающие организации, утвержденные температурные графики не
предоставили.
68
1.4.8. Гидравлические режимы и пьезометрические графики тепловых сетей
Гидравлический расчет тепловых сетей был выполнен с применением электронной
модели системы теплоснабжения муниципального образования города Горячий Ключ.
Результаты гидравлического расчета, а также пьезометрические графики
представлены на Рис.
1.16
- Рис.
1.41. Электронная модель, разработанная в
программном комплексе ГИС «Zulu 7.0» является обязательным приложением к схеме
теплоснабжения.
1.4.9. Статистика отказов тепловых сетей (аварийных ситуаций) за последние 5 лет
Информация по статистике отказов (аварий, инцидентов), восстановлений и среднее
время, затраченное на восстановление работоспособности тепловых сетей за последние 3
года не предоставлена.
1.4.10. Статистика восстановлений (аварийно-восстановительных ремонтов)
тепловых сетей и среднее время, затраченное на восстановление
работоспособности тепловых сетей, за последние 5 лет
Статистика восстановлений (аварийно-восстановительных ремонтов) тепловых сетей
не предоставлена. Информация по среднему времени, затраченному на восстановление
работоспособности тепловых сетей МУП «ТС», ЗАО «Санаторий «Горячий Ключ», филиала
ОАО «РЖД» и Филиала ФГБУ «ЦЖКУ» Минобороны России по ЮВО отсутствует.
Благодаря своевременному проведению капитальных ремонтов на тепловых сетях
силами и средствами МУП «ТС», ЗАО «Санаторий «Горячий Ключ», филиала ОАО «РЖД»
и Филиала ФГБУ «ЦЖКУ» Минобороны России по ЮВО вероятность возникновения
аварийных ситуаций минимальна.
1.4.11. Описание процедур диагностики состояния тепловых сетей и планирования
капитальных (текущих) ремонтов
К процедурам диагностики тепловых сетей в сетевой организации относятся:
Гидравлические испытания. Метод был разработан с целью выявления ослабленных
мест трубопроводов в ремонтный период и исключения появления повреждений в
отопительный период. Метод применяется в комплексе оперативной системы сбора и
анализа данных о состоянии теплопроводов. Как показывает опыт, метод гидравлических
испытаний позволяет выявить около 75-80 % мест утечек на тепловых сетях. Однако
существенным недостатком данного метода является выявление значительной части
утечек при проведении испытаний, касающихся только внутриквартальных тепловых сетей
малых диаметров;
Испытания на тепловые потери. Целью испытаний является определение
эксплуатационных потерь через тепловую изоляцию водяных тепловых сетей.
Определение тепловых потерь осуществляется на основании испытаний, проводимых в
соответствии с документом «Методические указания по определению тепловых потерь в
водяных тепловых сетях» СО 34.09.255-97. Результаты определения тепловых потерь
через теплоизоляцию по данным испытаний сопоставляются с нормами проектирования,
69
выдается качественная и количественная оценка теплоизоляционных свойств
испытываемых участков, которая используется при нормировании эксплуатационных
тепловых потерь для водяных тепловых сетей.
Испытания на гидравлические потери. Определение фактических гидравлических
характеристик трубопроводов тепловых сетей, состояния их внутренней поверхности и
фактической пропускной способности. Оценка состояния трубопроводов по результатам
испытаний проводится путем сравнения фактического коэффициента гидравлического
сопротивления с расчетным значением при эквивалентной шероховатости трубопровода
для данных диаметров новых трубопроводов, а также фактической и расчетной пропускной
способности отдельного участка или испытанных участков сети в целом.
Испытания на максимальную температуру теплоносителя. Проводятся в соответствии
с
«Правилами технической эксплуатации электрических станций и сетей Российской
федерации», «Типовой инструкцией по технической эксплуатации систем транспорта и
распределения тепловой энергии» и местной инструкцией. Испытания проводятся не реже
одного раза в 5 лет. Испытания проводятся в конце отопительного сезона с отключением
внутренних систем детских и лечебных учреждений. Испытания проводятся по зонам
теплоснабжения. Максимальная испытательная температура соответствует температуре
срезки по источнику в предстоящий отопительный сезон.
Испытания на потенциалы блуждающих токов. Испытания представляют собой
электрические измерения для определения коррозионной агрессивности грунтов и
опасного действия блуждающих токов на трубопроводы подземных тепловых сетей.
Капитальный ремонт включает в себя полную замену трубопровода и частичную
(либо полную) замену строительных конструкций.
При планировании капитальных ремонтов учитываются следующие критерии:
- количество дефектов на участке трубопровода в отопительный период и
межотопительный, в результате гидравлических испытаний тепловой сети на
плотность и прочность;
- результаты диагностики тепловых сетей;
- объемы последствий в результате вынужденного отключения участка;
- срок эксплуатации трубопроводов.
Описание процедур диагностики состояния тепловых сетей и планирования
капитальных (текущих) ремонтов не проводится, во время отопительного периода при
устранении аварий на теплотрассах соответствующие акты не составляются.
1.4.12. Описание периодичности и соответствия требованиям технических
регламентов и иным обязательным требованиям процедур летнего ремонта с
параметрами и методами испытаний (гидравлических, температурных, на
тепловые потери) тепловых сетей
Периодичность и технический регламент и требования процедур летних ремонтов
производятся в соответствии с главой 9 «Ремонт тепловых сетей» типовой инструкции по
технической эксплуатации систем транспорта и распределения тепловой энергии
(тепловых сетей) РД 153-34.1-17.465-00.
К методам испытаний тепловых сетей относятся:
70
Гидравлические испытания тепловых сетей: проводятся ежегодно по окончании
отопительного сезона и перед его началом с целью проверки плотности и прочности
трубопроводов и установленной запорной арматуры. Минимальное значение пробного
давления составляет 1,25 рабочего.
Дата проведения гидравлических испытаний (МУП «ТС»):
- Котельная № 1 29.04.19 г.
- Котельная № 2 29.04.19 г.
- Котельная № 3 30.04.19 г.
- Котельная № 4 30.04.19 г.
- Котельная № 6 30.04.19 г.
- Котельная № 7 06.05.19 г.
- Котельная № 10 08.05.19 г.
- Котельная № 12 08.05.19 г.
- Котельная № 14 08.05.19 г.
- Котельная № 15 08.05.19 г.
- Котельная № 16 06.05.19 г.
- Котельная № 17 08.05.19 г.
По остальным котельным информация не предоставлена.
Испытания на максимальную температуру теплоносителя: Данные по подобным
испытаниям тепловых сетей в МУП «ТС», ЗАО «Санаторий «Горячий Ключ», филиала ОАО
«РЖД» и Филиала ФГБУ «ЦЖКУ» Минобороны России по ЮВО проводятся один раз в пять
лет.
Дата проведения испытаний на максимальную температуру (МУП «ТС»):
- Котельная № 1 08.09.16 г.
- Котельная № 2 08.09.16 г.
- Котельная № 3 09.09.16 г.
- Котельная № 4 09.09.16 г.
- Котельная № 6 09.09.16 г.
- Котельная № 7 12.09.16 г.
- Котельная № 10 12.09.16 г.
- Котельная № 12 13.09.16 г.
- Котельная № 14 14.09.16 г.
- Котельная № 15 14.09.16 г.
- Котельная № 16 15.09.16 г.
- Котельная № 17 14.09.16 г.
По остальным котельным информация не предоставлена.
Определение тепловых потерь: данные по испытаниям тепловых сетей в МУП «ТС»,
ЗАО «Санаторий «Горячий Ключ», филиала ОАО «РЖД» и Филиала ФГБУ «ЦЖКУ»
Минобороны России по ЮВО по определению тепловых потерь проводятся один раз в пять
лет.
Дата проведения испытаний на тепловые потери (МУП «ТС»):
- Котельная № 1 01.11.18 г.
- Котельная № 2 01.11.18 г.
71
- Котельная № 3 01.11.18 г.
- Котельная № 4 01.11.18 г.
- Котельная № 6 01.11.18 г.
- Котельная № 7 01.11.18 г.
- Котельная № 10 01.11.18 г.
- Котельная № 12 01.11.18 г.
- Котельная № 14 01.11.18 г.
- Котельная № 15 01.11.18 г.
- Котельная № 16 01.11.18 г.
- Котельная № 17 01.11.18 г.
По остальным котельным информация не предоставлена.
Определение гидравлических потерь проводятся в сроки, установленные ПТЭ ТЭУ.
Дата проведения испытаний на гидравлические потери (МУП «ТС»):
- Котельная № 1 01.11.18 г.
- Котельная № 2 02.11.18 г.
- Котельная № 3 31.10.18 г.
- Котельная № 4 31.10.18 г.
- Котельная № 6 02.11.18 г.
- Котельная № 7 02.11.18 г.
- Котельная № 10 30.10.18 г.
- Котельная № 12 02.11.18 г.
- Котельная № 14 29.10.18 г.
- Котельная № 15 29.10.18 г.
- Котельная № 16 01.11.18 г.
- Котельная № 17 01.11.18 г.
По остальным котельным информация не предоставлена.
1.4.13. Описание нормативов технологических потерь при передаче тепловой
энергии (мощности) и теплоносителя, включаемых в расчет отпущенных
тепловой энергии (мощности) и теплоносителя
Технологические потери при передаче тепловой энергии складываются из технически
обоснованных значений нормативных энергетических характеристик по следующим
показателям работы оборудования тепловых сетей и систем теплоснабжения:
- потери и затраты теплоносителя;
- потери тепловой энергии через теплоизоляционные конструкции, а также с
потерями и затратами теплоносителя;
- удельный среднечасовой расход сетевой воды на единицу расчетной
присоединенной тепловой нагрузки потребителей и единицу отпущенной
потребителям тепловой энергии;
- разность температур сетевой воды в подающих и обратных трубопроводах
(или температура сетевой воды в обратных трубопроводах при заданных
температурах сетевой воды в подающих трубопроводах);
- расход электроэнергии на передачу тепловой энергии.
72
Нормативные энергетические характеристики тепловых сетей и нормативы
технологических потерь, при передаче тепловой энергии, применяются при проведении
объективного анализа работы теплосетевого оборудования, в том числе, при выполнении
энергетических обследований тепловых сетей и систем теплоснабжения, планировании и
определении тарифов на отпускаемую потребителям тепловую энергию и платы за услуги
по ее передаче, а также обосновании в договорах теплоснабжения
(на пользование
тепловой энергией), на оказание услуг по передаче тепловой энергии
(мощности) и
теплоносителя, показателей качества тепловой энергии и режимов теплопотребления, при
коммерческом учете тепловой энергии.
Нормативы технологических затрат и потерь энергоресурсов при передаче тепловой
энергии, устанавливаемые на период регулирования тарифов на тепловую энергию
(мощность) и платы за услуги по передаче тепловой энергии (мощности), разрабатываются
для каждой тепловой сети независимо от величины, присоединенной к ней расчетной
тепловой нагрузки.
Нормативы технологических затрат и потерь энергоресурсов, устанавливаемые на
предстоящий период регулирования тарифа на тепловую энергию (мощности) и платы за
услуги по передаче тепловой энергии (мощности), (далее - нормативы технологических
затрат при передаче тепловой энергии) разрабатываются по следующим показателям:
- потери тепловой энергии в водяных и паровых тепловых сетях через
теплоизоляционные конструкции и с потерями и затратами теплоносителя;
- потери и затраты теплоносителя;
- затраты электроэнергии при передаче тепловой энергии.
Расчет и обоснование нормативов технологических потерь теплоносителя и тепловой
энергии в тепловых сетях теплоснабжающих организаций муниципального образования
города Горячий Ключ выполняется в соответствии с требованиями приказа Минэнерго РФ
от
30.12.2008
№ 325 «Об организации в Министерстве энергетики РФ работы по
утверждению нормативов технологических потерь при передаче тепловой энергии».
Данные о нормативных технологических потерях теплоносителя и тепловой энергии в
тепловых сетях муниципальных и ведомственных котельных представлены в Табл. 1.25.
Табл. 1.25. Нормативные потери тепловой энергии в тепловых сетях муниципальных и
ведомственных котельных
Нормативные
№
Наименование теплоснабжающей
Наименование источника
показатели потерь в
п/п
организации
сетях, Гкал
1
МУП «ТС»
Котельная № 1
2009,68
2
МУП «ТС»
Котельная № 2
3599,04
3
МУП «ТС»
Котельная № 3
406,63
4
МУП «ТС»
Котельная № 4
73,08
5
МУП «ТС»
Котельная № 6 «Университет»
283,09
6
МУП «ТС»
Котельная № 7
536,73
7
МУП «ТС»
Котельная №9 «ЦГБ»
234,55
8
МУП «ТС»
Котельная № 10
1034,09
9
МУП «ТС»
Котельная № 12
695,34
10
МУП «ТС»
Котельная № 14
834,49
11
МУП «ТС»
Котельная № 15
1083,01
12
МУП «ТС»
Котельная № 16
99,99
13
МУП «ТС»
Котельная № 17
13,23
73
Нормативные
№
Наименование теплоснабжающей
Наименование источника
показатели потерь в
п/п
организации
сетях, Гкал
14
МУП «ТС»
Котельная № 18
0,23
Котельная ЗАО «Санаторий Горячий
15
ЗАО «Санаторий «Горячий Ключ»
1488,20
Ключ»
16
филиал ОАО «РЖД»
Котельная СК ДТВ
-
Филиал ФГБУ «ЦЖКУ»
17
Угольная котельная
-
Минобороны России по ЮВО
Филиал ФГБУ «ЦЖКУ»
18
Угольная котельная
-
Минобороны России по ЮВО
1.4.14. Оценку фактических потерь тепловой энергии и теплоносителя при передаче
тепловой энергии и теплоносителя по тепловым сетям за последние 3 года
Данные о фактических технологических потерях теплоносителя и тепловой энергии в
тепловых сетях муниципальных котельных представлены в Табл. 1.26.
Табл. 1.26. Фактические потери тепловой энергии муниципальных котельных
№
Наименование теплоснабжающей
Потери в сетях, Гкал
Наименование источника
п/п
организации
2016
2017
2018
1
МУП «ТС»
Котельная № 1
541,312
548,217
495,809
2
МУП «ТС»
Котельная № 2
1724,042
1768,513
1774,808
3
МУП «ТС»
Котельная № 3
282,877
293,641
280,515
4
МУП «ТС»
Котельная № 4
50,839
49,347
29,035
5
МУП «ТС»
Котельная № 6 «Университет»
167,276
169,475
148,528
6
МУП «ТС»
Котельная № 7
332,018
336,994
308,693
7
МУП «ТС»
Котельная №9 «ЦГБ»
169,887
0
0
8
МУП «ТС»
Котельная № 10
1110,373
1092,268
733,051
9
МУП «ТС»
Котельная № 12
207,622
211,97
270,446
10
МУП «ТС»
Котельная № 14
484,499
481,729
465,91
11
МУП «ТС»
Котельная № 15
536,033
545,074
557,67
12
МУП «ТС»
Котельная № 16
12,5
54,453
48,37
13
МУП «ТС»
Котельная № 17
1,25
6,997
8,082
14
МУП «ТС»
Котельная № 18
0
0
0
Примечание: информация по остальным (ведомственным и бюджетным) котельным не
предоставлена.
1.4.15. Предписания надзорных органов по запрещению дальнейшей эксплуатации
участков тепловой сети и результаты их исполнения
Предписание от надзорных органов по запрещению дальнейшей эксплуатации
участков тепловых сетей от источников тепловой энергии отсутствует.
74
1.4.16. Описание наиболее распространенных типов присоединений
теплопотребляющих установок потребителей к тепловым сетям,
определяющих выбор и обоснование графика регулирования отпуска
тепловой энергии потребителям
Тип присоединения теплопотребляющих установок потребителей к тепловым сетям
зависит от температурного графика и вида потребления тепловой энергии. Наиболее
распространенные типы присоединения потребителей тепловой энергии в муниципальном
образовании города Горячий Ключ являются:
- непосредственное присоединение к тепловым сетям системы отопления
потребителей;
- непосредственное присоединение к тепловым сетям с ТО ГВС (закрытая
схема теплоснабжения);
- присоединение к отдельным сетям ГВС системы горячего водоснабжения
потребителей по четырехтрубной схеме теплоснабжения.

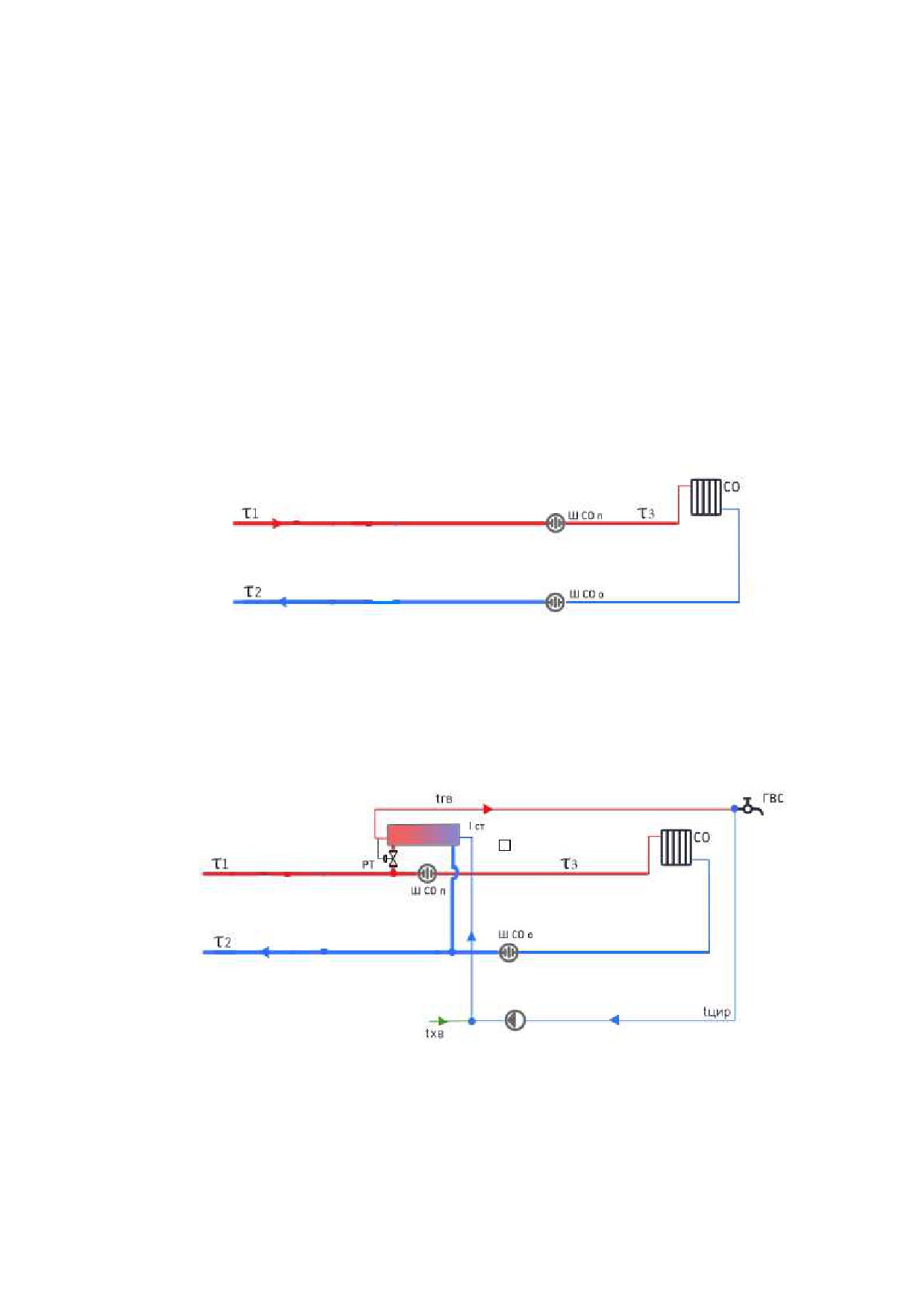

Рис. 1.27.
Непосредственное присоединение системы отопления к тепловым
сетям
Рис. 1.28.
Непосредственное присоединение системы отопления к тепловым
сетям с ТО ГВС (закрытая схема теплоснабжения)
75

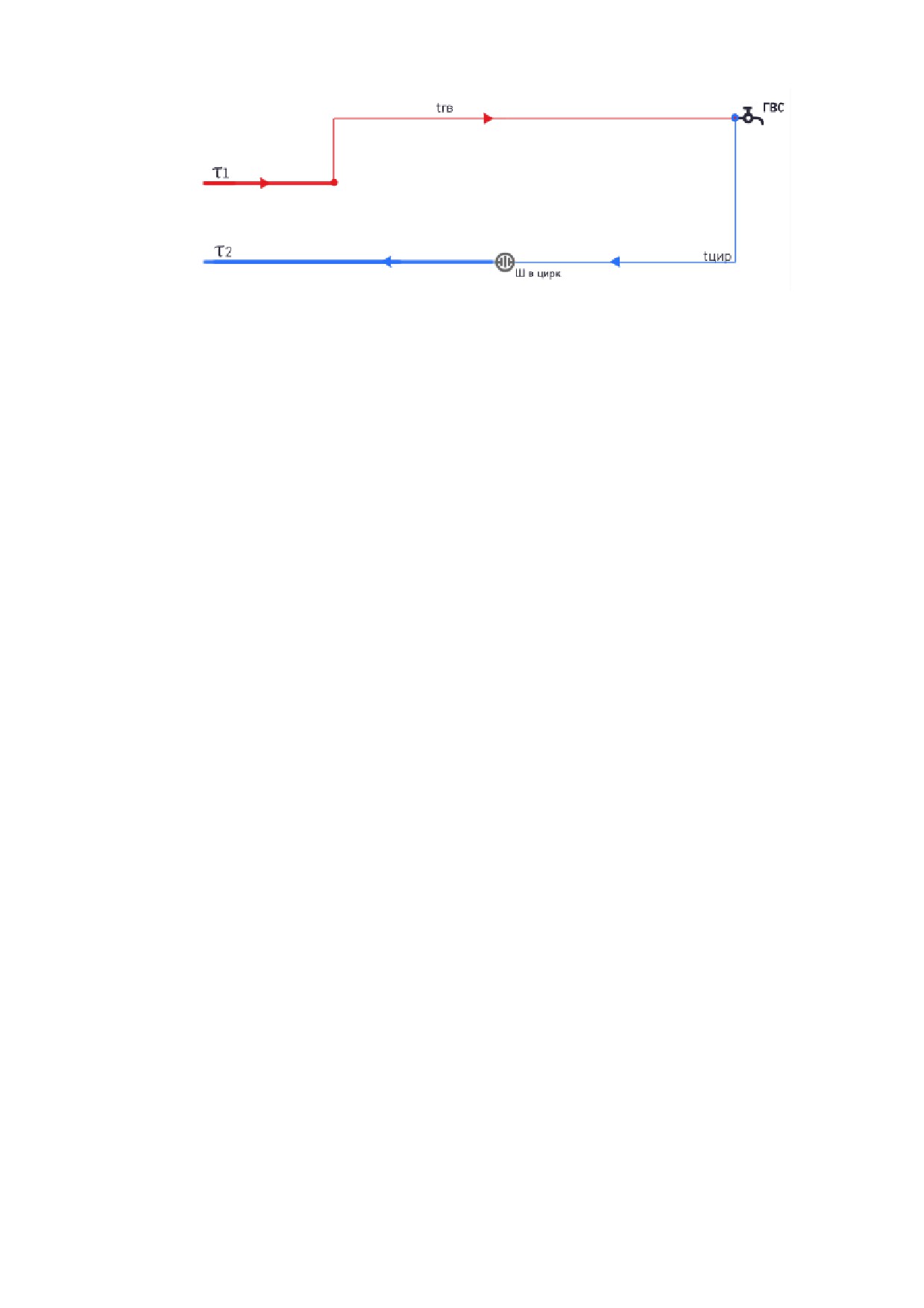

Рис. 1.29.
Схема присоединения системы горячего водоснабжения потребителей
по четырехтрубной схеме теплоснабжения.
1.4.17. Сведения о наличии коммерческого приборного учета тепловой энергии,
отпущенной из тепловых сетей потребителям, и анализ планов по установке
приборов учета тепловой энергии и теплоносителя
Многоквартирные дома и здания (занимаемые помещения) прочих потребителей
оснащены приборами учета тепловой энергии и теплоносителя не в полном объеме.
Информация по потребителям подключенным к тепловым сетям источников тепловой
энергии оснащенным приборами учета представлена в Табл. 1.27.
Информация о сроках оснащения коммерческими приборами учета тепловой энергии
остальных потребителей от источников муниципального образования города Горячий Ключ
запланирована на 2019 - 2020 г.г.
76
Табл. 1.27. Список потребителей, оснащенных приборами учета тепловой энергии
№
Адрес потребителя оснащенного
№
Адрес потребителя оснащенного
п/п
прибором учета
п/п
прибором учета
Котельная №1
20
ул. Ленина, 207
1
ул. Кириченко, 11
21
ул. Ленина, 208
2
ул. Кириченко, 12 к.2
22
ул. Ленина, 208а
3
ул. Кириченко, 13
23
ул. Ленина, 211
4
ул. Кириченко, 17 к.1
24
ул. Ленина, 213
5
ул. Кириченко, 17 к.2
25
ул. Ленина, 214
6
ул. Кириченко, 17 к.3
26
ул. Ленина, 215
7
ул. Кириченко, 17 к.4
27
ул. Ленина, 217
8
ул. Кириченко, 2
28
ул. Ленина, 217а
9
ул. Ленина, 175
29
ул. Ленина, 230
10
ул. Ленина, 177
30
ул. Ленина, 232
11
ул. Ленина, 179
31
ул. Ленина, 232б
12
ул. Ленина, 179а
32
ул. Ленина, 232г
13
ул. Ленина, 182
33
ул. Ленина, 234а
14
ул. Ленина, 182а
34
ул. Ленина, 236
15
ул. Псекупская, 128
35
ул. Ленина, 236а
16
ул. Репина, 22
36
ул. Ленина, 238
17
ул. Рябиновая, 2/б-2
37
ул. Ленина, 238а
18
ул. Рябиновая, 2/в-1
38
ул. Ленина, 238б
Котельная №2
39
ул. Ленина, 240
1
ул. Ленина, 189
40
ул. Ленина, 242
2
ул. Ленина, 191
41
ул. Ленина, 244
3
ул. Ленина, 191а
42
ул. Революции, 1
4
ул. Ленина, 193
43
ул. Революции, 3
5
ул. Ленина, 193д
44
ул. Революции, 5
6
ул. Ленина, 193д1
45
ул. Репина, 49
7
ул. Ленина, 194
46
ул. Таранника, 12а
8
ул. Ленина, 195
47
ул. Черняховского, 74
9
ул. Ленина, 195а
Котельная №3
10
ул. Ленина, 195б
1
пер. Пролетарский, 22б
11
ул. Ленина, 195г
Котельная №10
12
ул. Ленина, 196
1
ул. Герцена, 52
13
ул. Ленина, 197
2
ул. Герцена, 52а
14
ул. Ленина, 199
3
ул. Герцена, 54В к.1
15
ул. Ленина, 201
4
ул. Герцена, 54В к.2
16
ул. Ленина, 203
5
ул. Герцена, 56
17
ул. Ленина, 203а
6
ул. Герцена, 58б
18
ул. Ленина, 203г
7
ул. Заводская, 43
19
ул. Ленина, 205
8
ул. Заводская, 43а
77
содержание .. 1 2 3 4 ..
