Настройка поворотного устройства
Кодировка символов (EIA/ISO)
ISO (обязательная настройка, EIA не работает)
DPRNT EOB
LF CR CR (требуется «CR», блок сервоуправления
всегда игнорирует «LF»)
DPRNT
Ведущие нули в пустом поле — ВЫКЛ.
Обязательно установите параметры FANUC, относящиеся к фактическому
последовательному порту, подключенному к блоку сервоуправления Haas.
Параметры были установлены для удаленной работы. Теперь можно ввести
программу или запустить существующую программу. Существует несколько
ключевых элементов, которые необходимо учесть, чтобы ваша программа работала
успешно.
DPRNT должен предшествовать каждой команде, отправленной в систему
сервоуправления Haas. Команды посылаются в кодах ASCII и заканчиваются
возвратом каретки (CR). Все команды должны предшествовать коду выбора оси (U,
V, W, X, Y, Z). Например, настройка параметра 21 = 6 означает, что Z представляет
код оси.
T8.6:
Блоки команд RS232
DPRNT[ ]
Очистить/сбросить буфер получения
DPRNT[ZGnn]
Загружает G-код nn на шаг № 00, 0 — это
заполнитель
DPRNT[ZSnn.nnn]
Загружает размер шага nnn.nnn в шаг № 00
DPRNT[ZFnn.nnn]
Загружает скорость подачи nnn.nnn в шаг № 00
DPRNT[ZLnnn]
Загружает количество циклов в шаг № 00
DPRNT[ZH]
Немедленный возврат в исходное положение без
M-FIN
DPRNT[ZB]
Активирует дистанционное [CYCLE START] без
M-FIN
DPRNT[B]
Активирует дистанционное [CYCLE START] без
M-FIN независимо от параметра сервоуправления
21 (не для общего использования в данном
приложении)
101
Сопряжение с другим оборудованием
Примечания:
1.
Использование «Z» выше предполагает параметр сервоуправления 21 = 6.
2.
Необходимо включить ведущие и конечные нули (правильно: S045.000,
неправильно: S45).
3.
При написании вашей программы в формате FANUC важно не иметь пустых
пробелов или возвратов каретки (CR) в вашем операторе DPRNT.
Пример программы DPRNT:
The following is an example of one way to program using the
FANUC style.
O0001
G00 G17 G40 G49 G80 G90 G98
T101 M06
G54 X0 Y0 S1000 M03
POPEN (Open FANUC serial port)
DPRNT [ ] (Clear/Reset Haas)
G04 P64
DPRNT [ZG090] (Servo Control Step should now read "00")
G04 P64
DPRNT [ZS000.000] (Loads Step Size 000.000 into Step 00)
G04 P64DPRNT [ZF050.000] (Loads Feed Rate 50 units/sec into
Step 00)
102
Настройка поворотного устройства
G04 P64
Mnn (Remote Cycle Start, moves to P000.0000, sends M-FIN)
G04 P250 (Dwells to avoid DPRNT while M-FIN is still high)
G43 Z1. H01 M08
G81 Z-.5 F3. R.1 (Drills at: X0 Y0 P000.000)
DPRNT [ ] (Make certain Haas Input Buffer is Clear)
G04 P64
#100 = 90. (Example of correct Macro substitution)
DPRNT [ZS#100[33] ] (Loads Step Size 090.000 into Step 00)
(Leading Zero converted to Space Param. must be off)
G04 P64
Mnn (Remote Cycle Start moves to P090.000, sends M-FIN)
G04 P250
X0 (Drills at: X0 Y0 P090.000)
G80 (Cancels drill cycle)
PCLOS (Close FANUC serial port)
103
Сопряжение с другим оборудованием
G00 Z0 H0
M05
M30
8.4.3
Интерфейс RS-232
Для интерфейса RS-232 используются два разъема ; по одному для разъемов DB-25
штекерного и гнездового разъема. Чтобы подключить несколько органов управления
сервоприводом, подключите кабель с компьютера к гнездовому разъему. Другой
кабель может соединять первый орган сервоуправления со вторым путем
присоединения штекерного разъема первой коробки к гнездовому разъему второй.
Таким образом можно подключить до девяти органов управления. Разъем RS-232 на
органе сервоуправления используется для загрузки программ.
Разъем RS-232 на задней панели большинства персональных компьютеров — это
штекерный разъем DB-9, поэтому для подключения к блоку управления или между
органами управления требуется только один тип кабеля. Этот кабель должен иметь
штекерный разъем DB-25 на одном конце и гнездовой разъем DB-9 — на другом.
Контакты 1, 2, 3, 4, 5, 6, 7, 8 и 9 должны быть соединены друг с другом. Он не может
быть кабелем нулевого модема, который инвертирует контакты 2 и 3. Для проверки
типа кабеля используйте кабельный тестер, чтобы убедиться, что линии связи
верны.
Блок управление представляет собой DCE (оборудование передачи данных), то есть
он передает данные по линии RXD (контакт 3) и принимает данные по линии TXD
(контакт 2). Разъем RS-232 на большинстве ПК подключен к DTE (терминальное
оборудование), поэтому никаких специальных перемычек не требуется.
T8.7:
ПК RS-232 COM1 Настройка
Параметр ПК
Значение
Стоп-биты
2
Четность
Четное число
Скорость передачи данных
9600
Биты данных
7
104
Настройка поворотного устройства

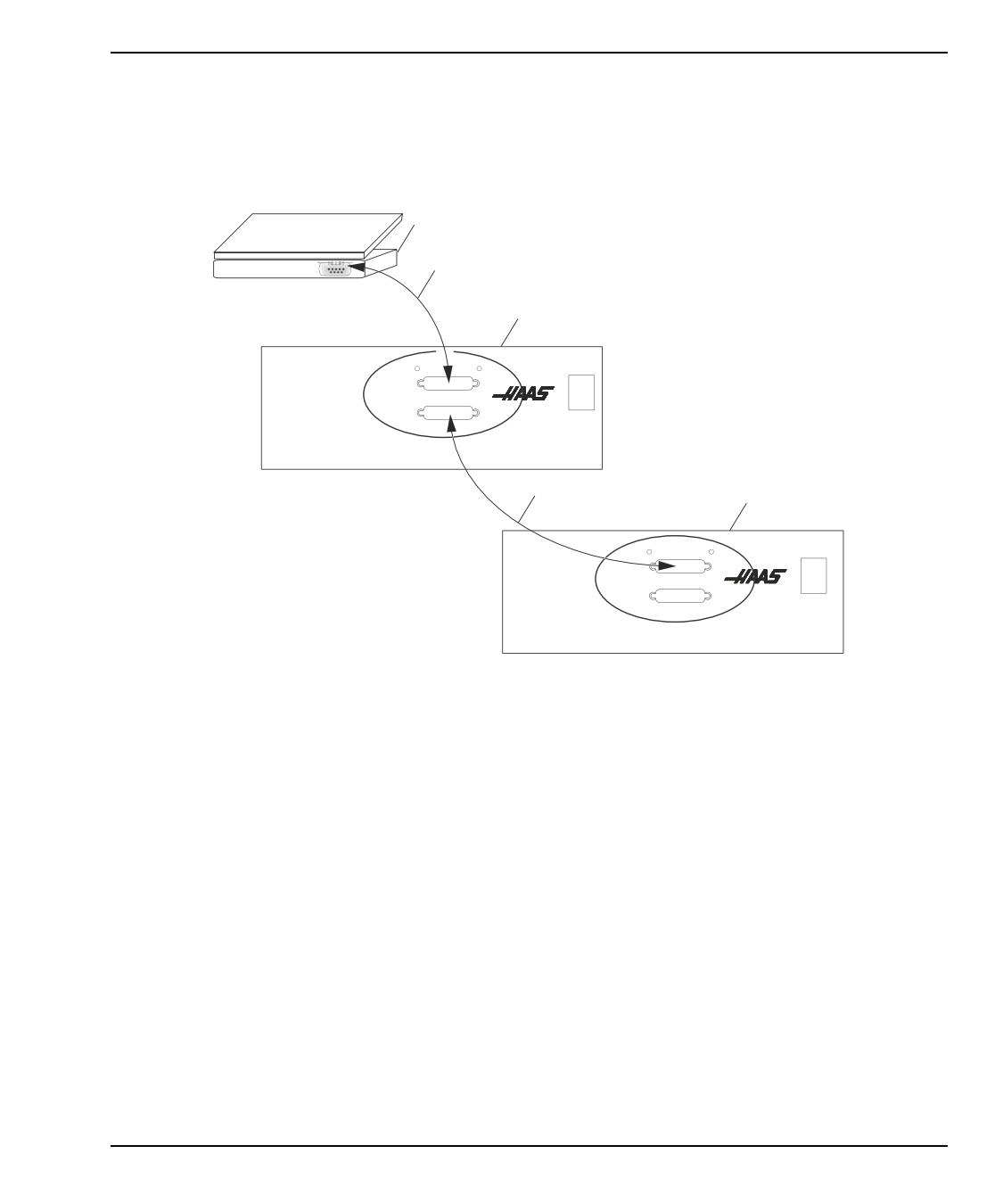

F8.10:
Два контроллера сервопривода RS-232 с гирляндной цепью для TRT: [1] ПК с
разъемом RS-232 DB-9, [2] Кабель RS-232 DB-9 до DB-25, прямой, [3] Ось А
сервоуправления, [4] Кабель RS-232 DB-25 до DB-25, прямой, [5] Ось В
сервоуправления
1
2
3
RS 232 UP
SERIAL NUMBER
POWER
FINISH
SIGNAL
RS 232 DOWN
BRUSHLESS
ROTARY CONTROLLER
OXNARD, CALIFORNIA
MADE IN U.S.A.
15 AMP
FUSE
4
5
RS 232 UP
SERIAL NUMBER
POWER
FINISH
SIGNAL
RS 232 DOWN
BRUSHLESS
ROTARY CONTROLLER
OXNARD, CALIFORNIAMADE IN U.S.A.
15 AMPFUSE
Разъем [RS-232 DOWN] (исходящая линия) DB-25 используется при использовании
нескольких элементов управления. Первый разъем блока управления
[RS-232 DOWN]
(исходящая линия) подключается ко второму разъему блока
управления [RS-232 UP] (входная линия) и т. д.
Если параметр 33 равен 0, линия CTS по-прежнему может использоваться для
синхронизации выхода. При наличии более одного элемента управления
поворотным устройством Haas, данные, отправляемые с ПК, одновременно
переходят ко всем элементам управления. Вот почему требуется код выбора оси
(Параметр 21). Данные, отправляемые обратно на ПК от элементов управления,
программируются вместе с использованием цифровых логических ИЛИ селекторов
(OR-ed), поэтому при передаче более одного блока данные будут искажены. Поэтому
код выбора оси должен быть уникальным для каждого контроллера.
Последовательный интерфейс можно использовать в режиме дистанционного
управления или в качестве пути загрузки.
105
Использование цанг, патронов и крышек
8.5
Использование цанг, патронов и крышек
Следующие разделы описывают использование и настройку следующих цанг,
патронов и крышек:
•
HA5C стандартные 5C и ступенчатые цанги
•
Пневмозажим цанги A6AC (HRT)
8.5.1
HA5C
HA5C принимает стандартные цанги 5C и ступенчатые цанги.

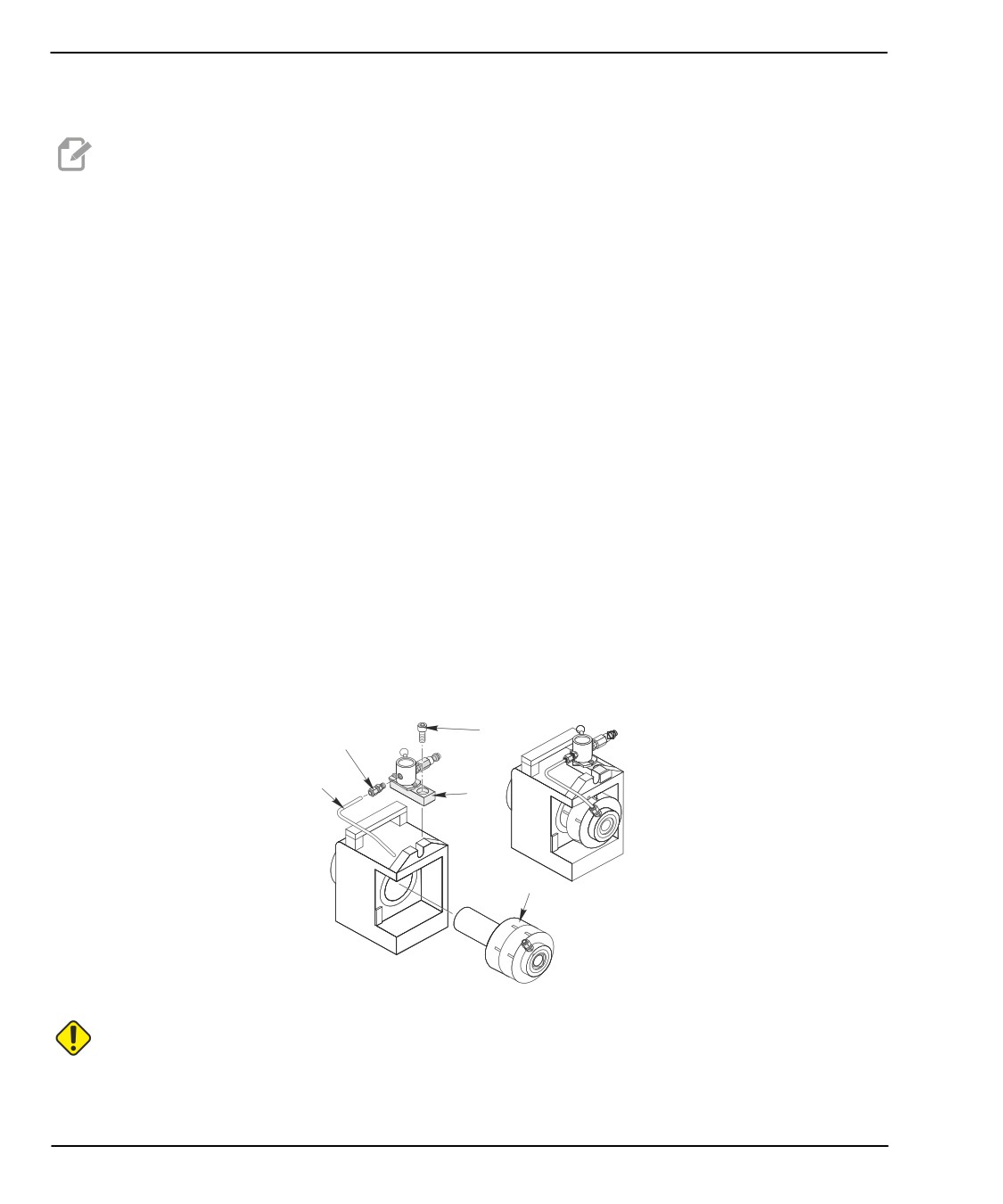

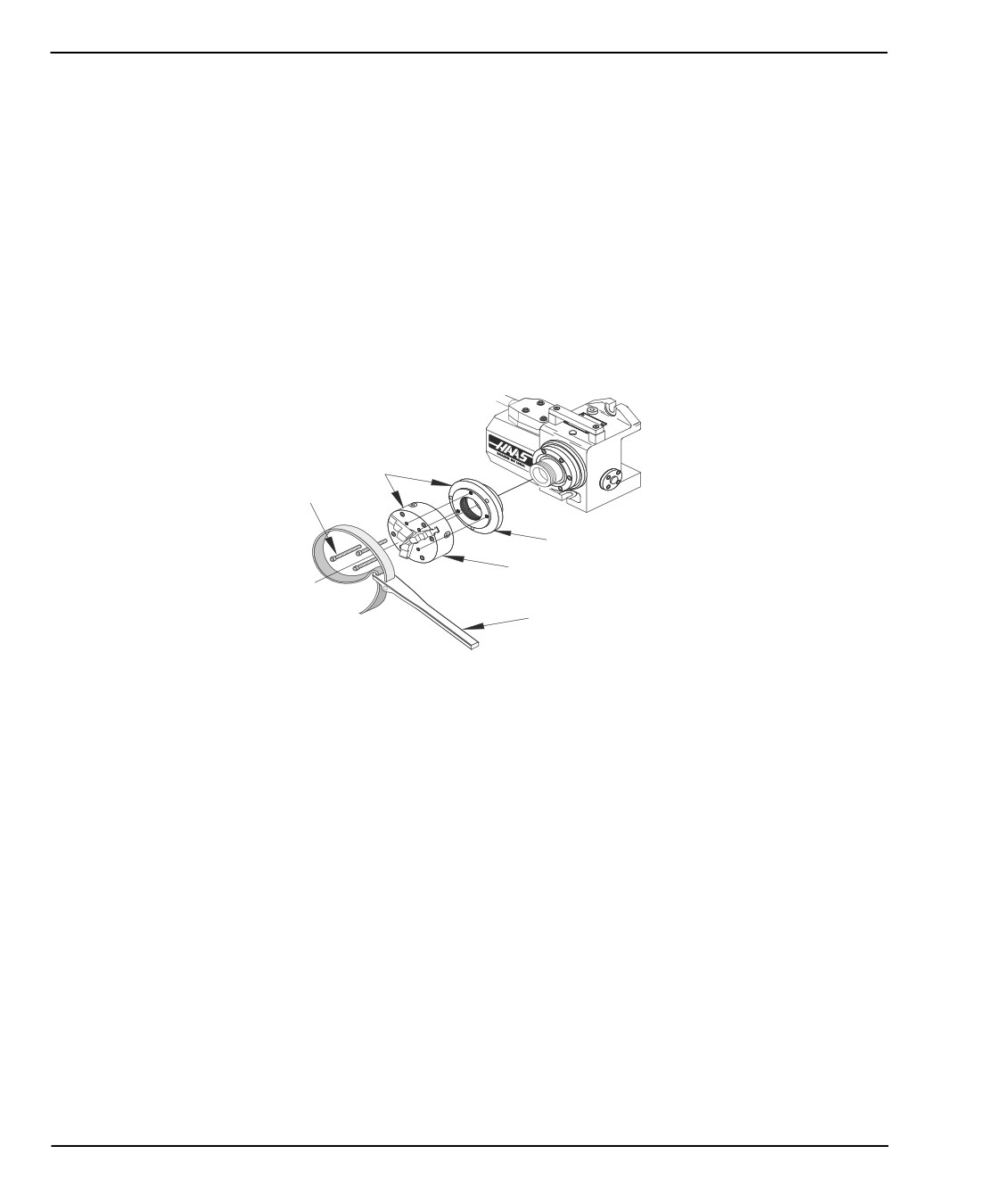

F8.11:
Установка патронов HA5C: [1] SHCS, [2] LC5C-B, [3] HA5C, [4]Опорная пластина, [5]
Патрон, [6] 70 фут-фунтов
3
2
1
4
5
6
Чтобы установить цанги, патроны и крышки в HA5C:
1.
При вставке цанг выравнивайте шпоночный паз на цанге со штифтом внутри
шпинделя.
2.
Протолкните цангу и поверните тягу цанги по часовой стрелке, чтобы цанга
была надлежащим образом затянута.
3.
Патроны и крышки используются на резьбовом торце шпинделя 2-3/16-10.
Используйте патроны диаметром менее 5 дюймов и весом менее 20 фунтов.
4.
Будьте внимательны при установке патронов, всегда следите за тем, чтобы на
резьбе и по наружному диаметру шпинделя не было грязи и стружки.
5.
Нанесите тонкий слой масла на шпиндель и осторожно навинтите патрон, пока
он не упрется в заднюю часть шпинделя.
6.
Затяните патрон с помощью ленточного ключа приблизительно с усилием 70
фут-фунт.
106
Настройка поворотного устройства
7.
Всегда используйте надежное, устойчивое давление для снятия или установки
патронов или крышек, иначе это может привести к повреждению делительной
головки.
WARNING:
Никогда не используйте молоток или монтировку для
затягивания патрона; это повредит прецизионные
подшипники внутри устройства.
8.5.2
Пневмозажим цанги A6AC (HRT)
Цанговый зажим A6AC прикрепляется болтами к задней части HRT A6
(см.
следующую иллюстрацию).
Тяга и переходники цанги предназначены для сопряжения с торцем шпинделя Haas
A6/5C. Опциональные A6/3J и A6/16C могут быть получены у местного
дистрибьютора инструментов. Несоблюдение инструкций по установке A6AC может
привести к отказу подшипников.
NOTE:
Для 16C и 3J требуется специальный переходник тяговой
трубы. Убедитесь в том, что дистрибьютор инструментов
предоставит детали шпинделя/тяги, как показано на рисунке.

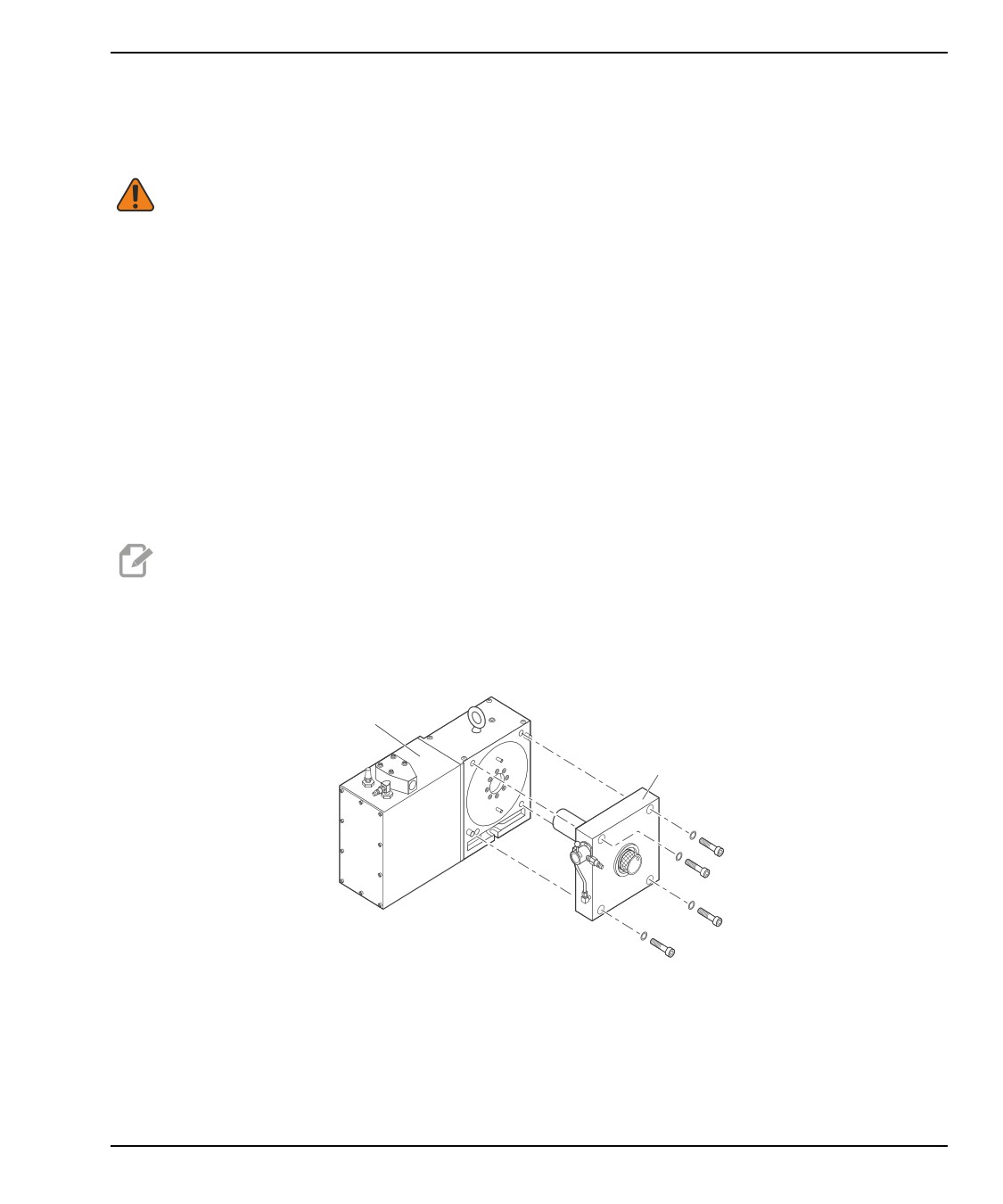

F8.12:
Цанговый зажим A6AC, установленный на HRT A6
2
1
107
Использование цанг, патронов и крышек

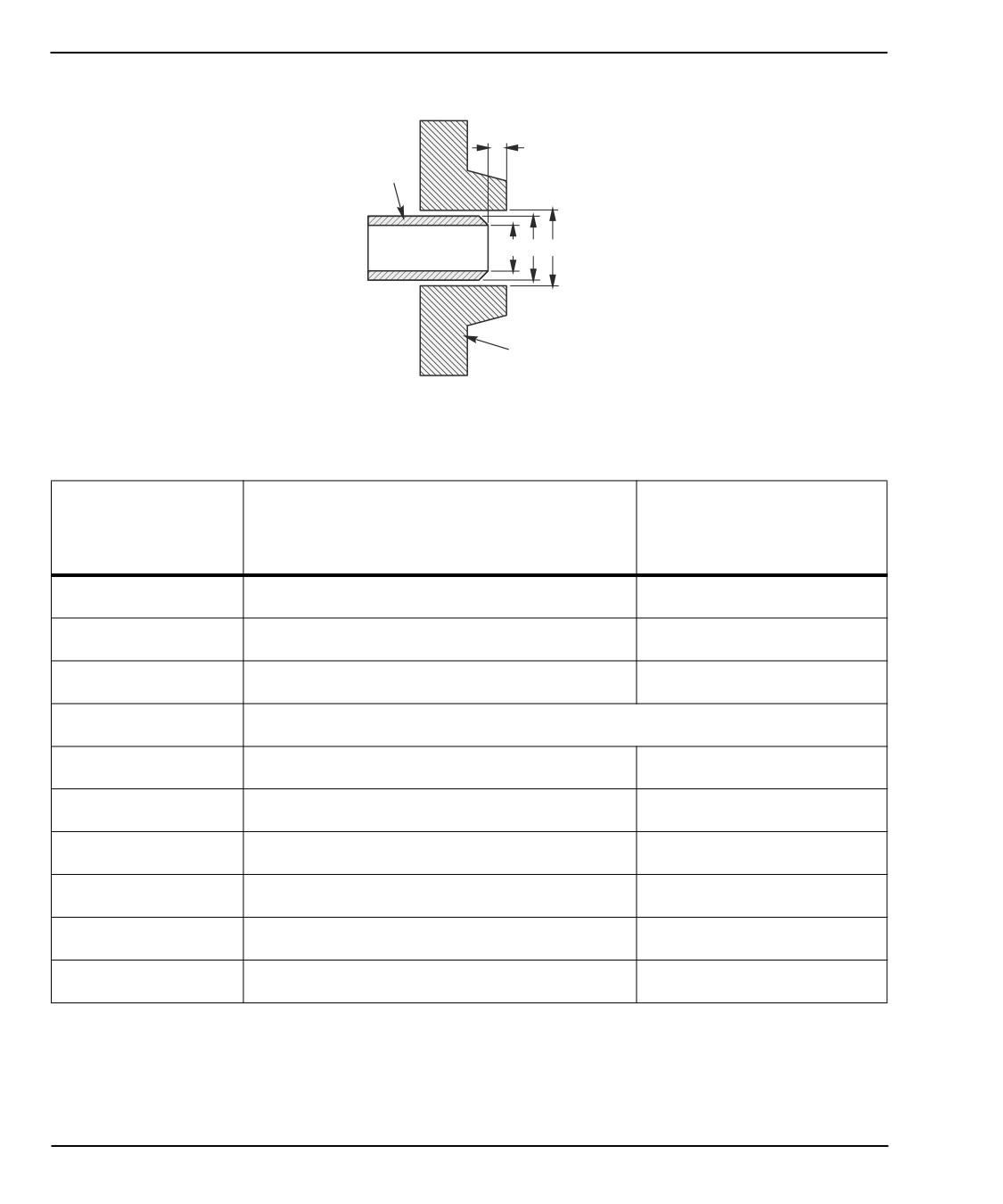

F8.13:
Тяговая труба и шпиндель (выдвинутое/втянутое положение)
A
B
D
E F
G
C
T8.8:
Тяговая труба и размеры шпинделя (выдвинутое/втянутое положение) при линейном
давлении линии 100 фунтов на кв. дюйм
Значение
Справочный
(выдвинутое/втянуто
материал
Название
е положение)
[A]
Макс. (Труба выдвинута)
0,640
[B]
МИН. (Труба втянута)
0,760
[C]
Тип и размер шпинделя
A1-6
[D]
Данные о резьбе тяговой трубы
1 - Диаметр резьбы (внутренний)
1 7/8 - 16 - UN - 2B
2 - Шаг
1,834/1,841
3 - Длина резьбы
1,25
[E]
Внутренний диаметр тяговой трубы
1,75
[F]
Наружный диаметр тяговой трубы
2,029
[G]
Внутренний диаметр шпинделя
2,0300
108
Настройка поворотного устройства
Зажимное усилие и подача воздуха A6AC
A6AC — это диаметр 1-3/4 дюйма зажима со сквозным отверстием, регулируемый
сзади. Он удерживает детали с использованием силы пружины для обеспечения до
0,125 дюйма продольного движения и до 5000 фунтов тянущего усилия при 120
фунтов на кв. дюйм.
Регулировка A6AC
Чтобы отрегулировать цанговый зажим:
1.
Выравняйте цангу со шпоночной канавкой, вставьте цангу в шпиндель и
поверните черную тягу по часовой стрелке, чтобы вставить цангу.
2.
Чтобы произвести окончательные регулировки, поместите деталь в цангу и
поверните воздушный клапан в разжатое положение.
3.
Затяните тягу до упора, затем ослабьте ее на 1/4-1/2 оборота и поверните
воздушный клапан в положение зажатия (с регулировкой максимального
зажимного усилия).
4.
Чтобы уменьшить зажимное усилие, ослабьте тягу или уменьшите давление
воздуха перед регулировкой.
8.5.3
Пневмозажимы цанги AC25/100/125
В следующих разделах описывается демонтаж и установка пневмозажимов цанги
AC25/100/125 и цанг.
109
Использование цанг, патронов и крышек
AC25/100/125 для HA5C и T5C
AC25 — это зажимное приспособление без сквозных отверстий, которое удерживает
детали с помощью давления воздуха, что обеспечивает тянущее усилие до 3000
фунтов в зависимости от подаваемого давления воздуха. Устройство обеспечивает
продольное перемещение 0,03", поэтому при колебании диаметра до 0,007" можно
безопасно зажать деталь без повторной регулировки.

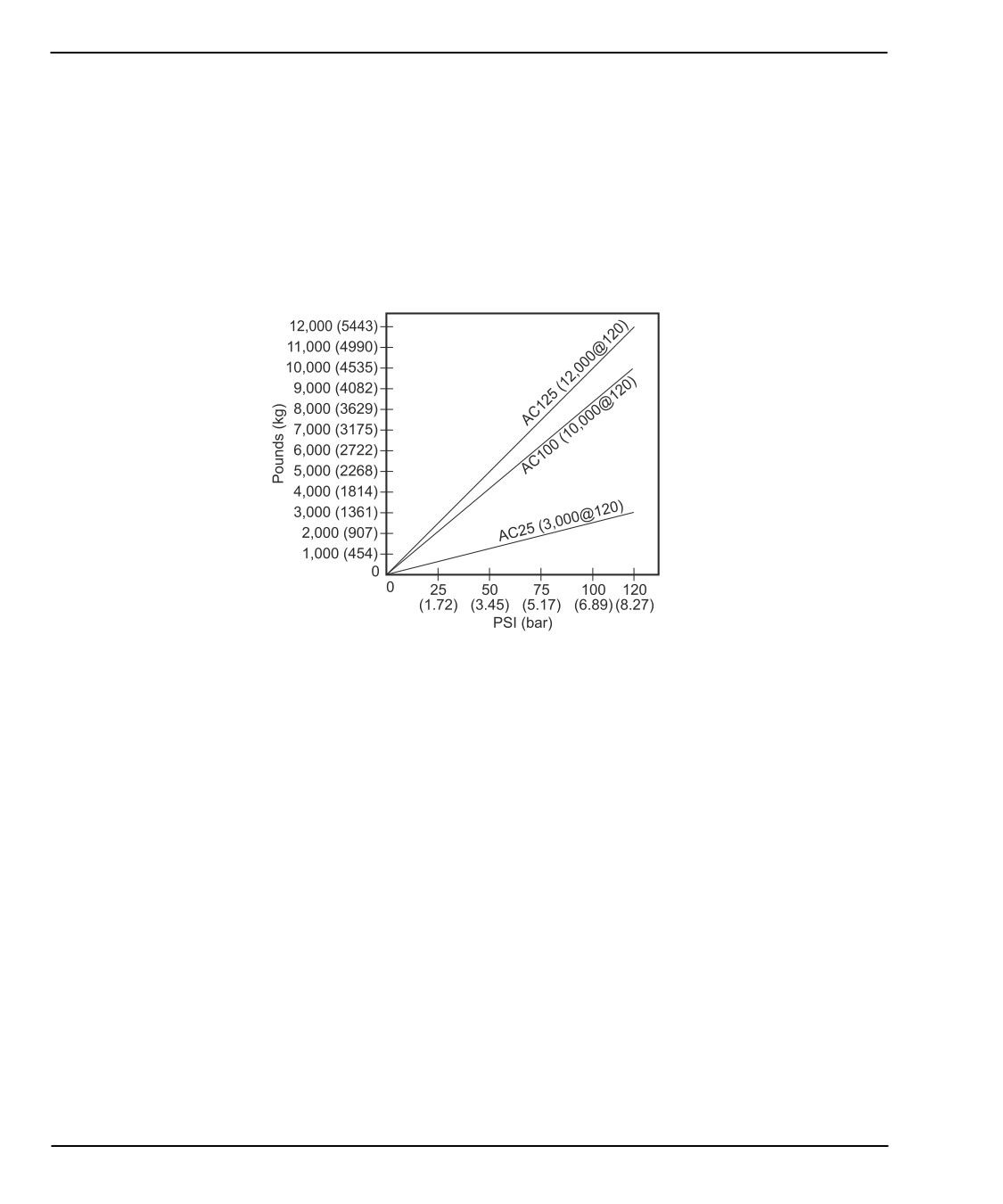

F8.14:
Тянущее усилие и давление воздуха пневматических цанг HA5C
AC100
— это зажимное приспособление без сквозных отверстий, которое
удерживает детали с помощью давления воздуха, что обеспечивает тянущее усилие
до 10 000 фунтов. Устройство обеспечивает продольное перемещение 0,025",
поэтому при колебании диаметра до 0,006" можно безопасно зажать деталь без
повторной регулировки. Установите давление воздуха в диапазоне 85-120 фунтов
на кв. дюйм.
Пневмозажим цанги AC125 имеет сквозное отверстие диаметром
5/16", что
позволяет извлекать изделие малого диаметра из устройства. У AC125 также есть
отверстие большого диаметра тяговой трубе, обработанное цекованием, которое
позволяет заготовке проходить через стандартную цангу 5C на расстоянии примерно
1,6" от задней части цанги. Это также позволяет использовать большинство
стандартных фиксаторов цангового патрона. AC125 использует давление воздуха
для обеспечения тянущего усилия до
12 000 фунтов
(регулируется через
поставляемый клиентом регулятор давления воздуха). Перемещение тяговой трубы
на 0,060" позволяет устройству надежно зажимать детали с изменением диаметра до
0,015" без повторной регулировки.
110
Настройка поворотного устройства
Снятие ручного зажима цангового патрона (модель
AC25/100/125)

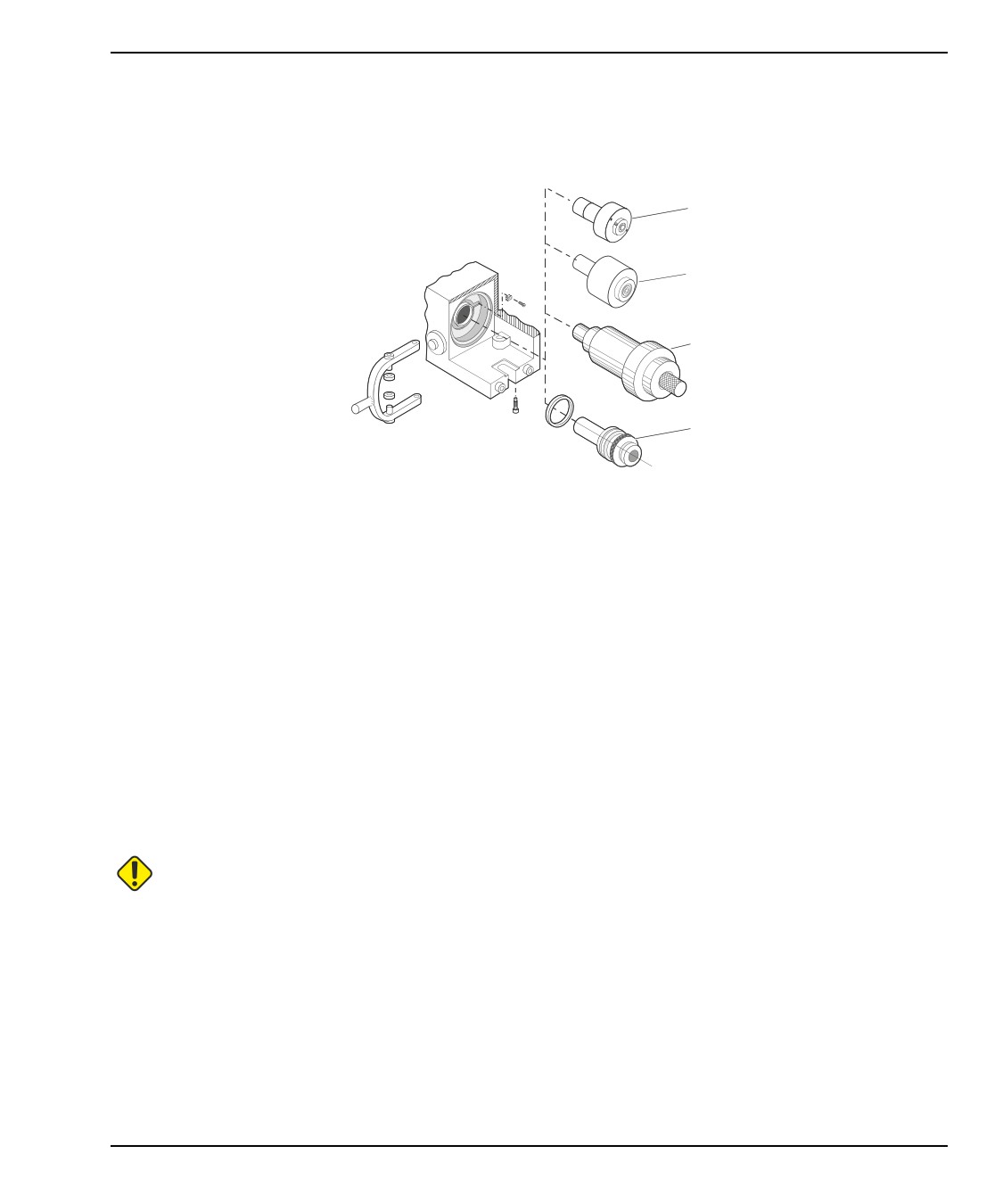

F8.15:
Цанговый зажим: [1] AC25, [2] AC125, [3] AC100, [4] ручной зажим цангового патрона
1
2
B
C
3
A
D
4
Перед установкой пневмозажима цанги на устройстве необходимо сначала снять
ручной зажим цангового патрона в сборе [4]. Чтобы снять этот узел:
1.
Снимите верхние и нижние крепежные болты для рукоятки [A].
2.
Сдвиньте ручку с узла цангового зажима.
3.
Снимите цанговый зажим и сдвиньте его узел к задней части шпинделя.
4.
Снимите винт с плоской головкой [C] и предохранительную защелку [B]и
открутите гайку шпинделя [D].
Возможно, потребуется использовать два 1/8-дюймовых штифта и отвертку,
чтобы ослабить гайку шпинделя.
Установка цангового зажима AC25
CAUTION:
Цанговый зажим модели AC25 работает от давления воздуха
для поддержания зажимного усилия, он разжимается, если
подача воздуха случайно отключена. Если это представляет
собой неисправность, связанную с безотказностью работы,
необходимо установить воздушный выключатель для
остановки операций механической обработки при сбое в подаче
воздуха.
111
Использование цанг, патронов и крышек

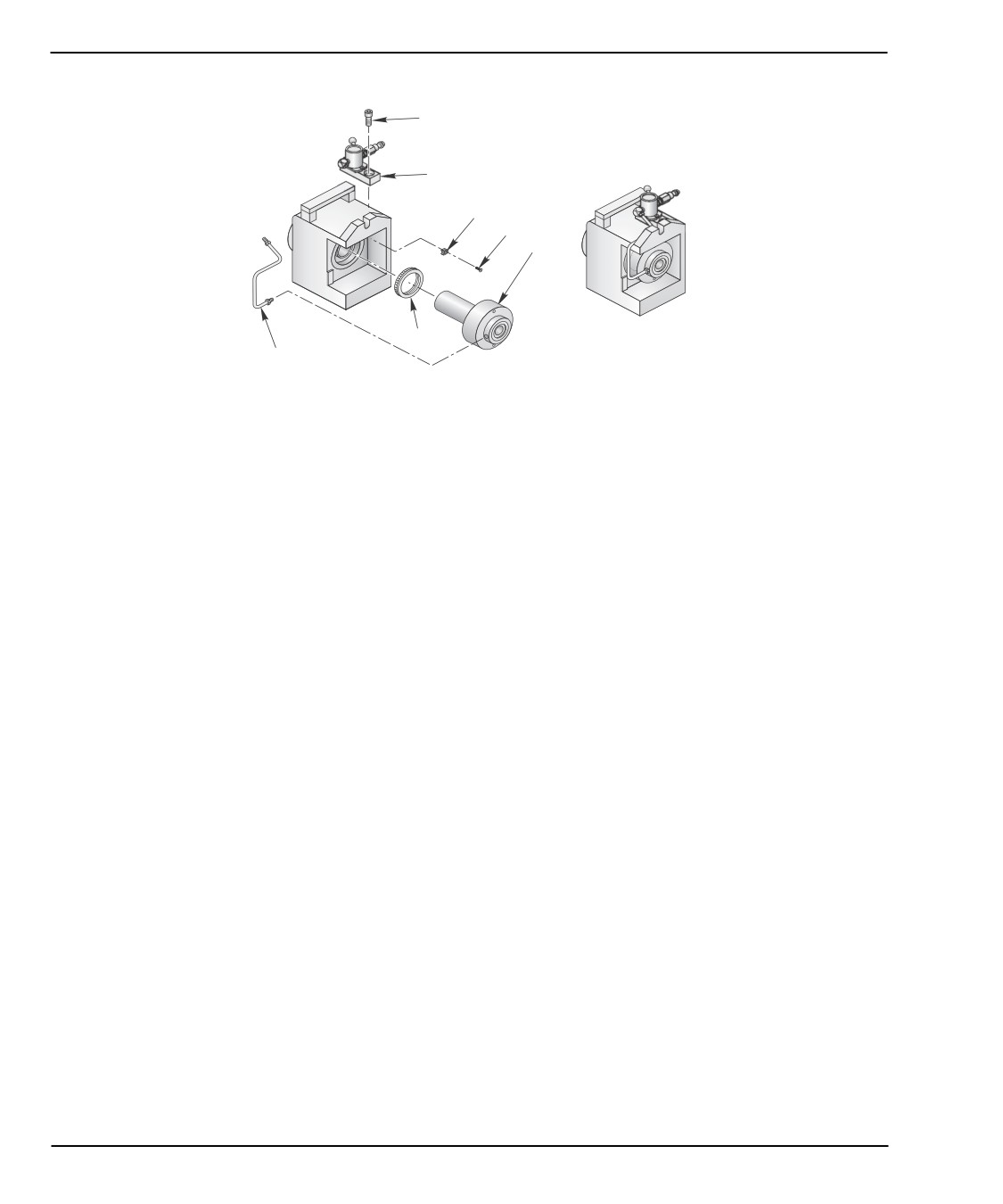

F8.16:
Установка деталей цангового зажима AC25
1
2
3
4
5
6
7
Чтобы установить AC25:
1.
Установите новую гайку шпинделя [F], предохранительную защелку [C] и винт
с плоской головкой [D].
2.
Вставьте тяговую трубу AC25 в сборе [E] в заднюю часть шпинделя HA5C и
завинтите основной корпус на задней части шпинделя.
3.
Затяните с помощью ленточного ключа приблизительно с усилием
30 фут-фунт.
4.
Установите клапан в сборе [B] на верхнюю часть HA5C, как показано на
рисунке, с помощью винтов с углублением под ключ 1/2-13 [A].
5.
Соберите фитинги медной трубки [G] между клапаном и фитингом на задней
части цанги и затяните.
Установка цанги AC25
Чтобы установить цангу:
1.
Совместите шпоночный паз цанги со шпонкой шпинделя и вставьте цангу.
2.
Существует два способа повернуть тяговую трубу для регулировки цанги:
a.
Цанга с отверстием 11/64" или больше можно отрегулировать с помощью
шестигранного ключа 9/64".
b.
Цанги размером менее 11/64" регулируются путем вращения тяговой
трубы с помощью штифта через паз. Осмотрите заднюю поверхность
червячного колеса и цангового зажима, чтобы увидеть отверстия в
тяговой трубе. Возможно, потребуется выполнить толчковую подачу
шпинделя до тех пор, пока они не станут видны. Используйте штифт
диаметром 9/64 дюйма, чтобы повернуть тяговую трубу и затянуть цангу.
Всего 15 регулировочных отверстий, поэтому для поворота тяговой
трубы на один полный оборот потребуется 15 шагов. Поместите деталь в
112
Настройка поворотного устройства
цангу и затяните ее до тех пор, пока она не захватит деталь, а затем
отверните тяговую трубу на четверть-половину оборота. Не выполняйте
это действие для блоков HA5C с несколькими головками.
Установка цангового зажима AC100 (только для HA5C)

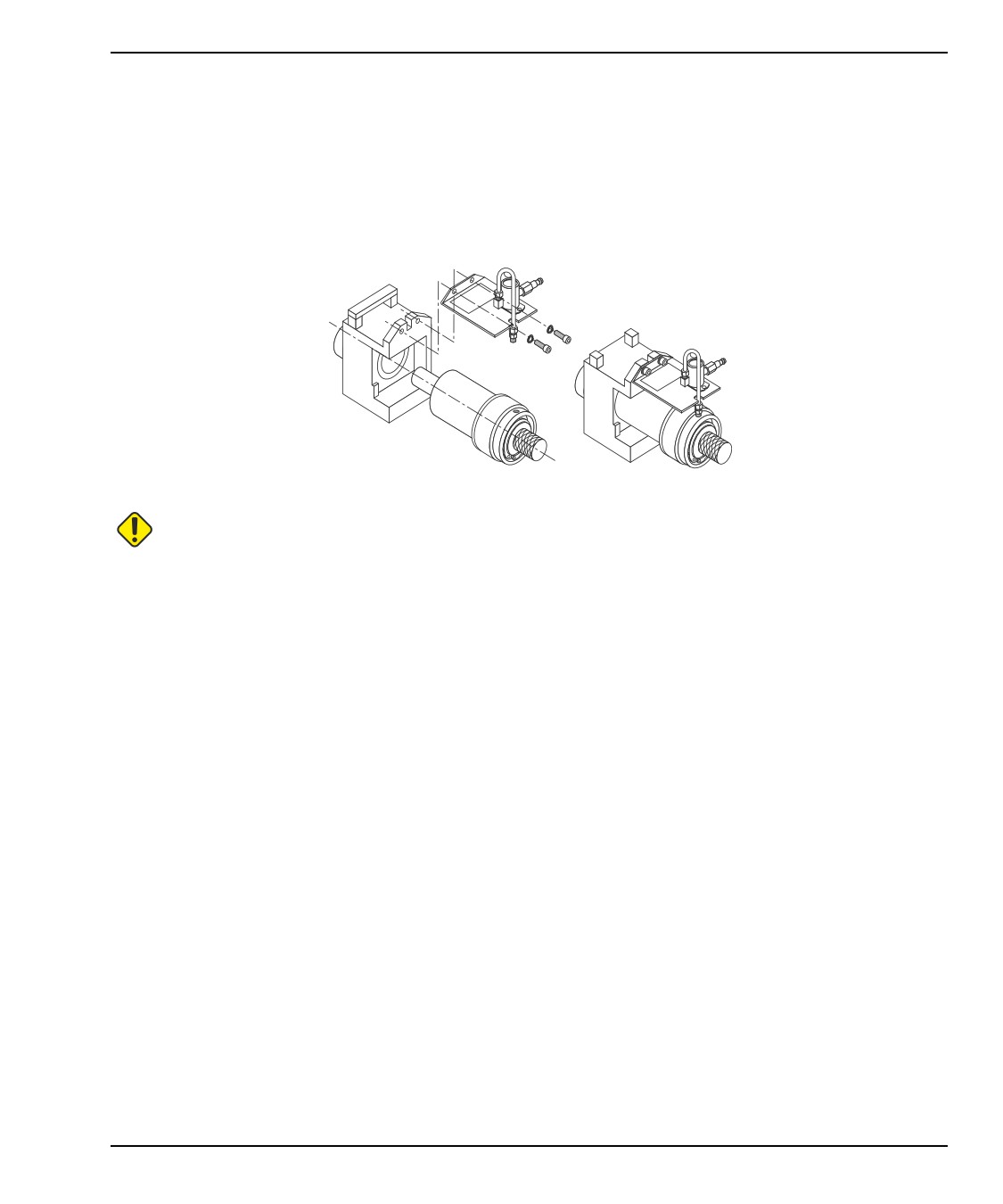

F8.17:
Детали установки цангового зажима AC100 (только для HA5C)
2
3
1
CAUTION:
Цанговый зажим AC100 предназначен для зажима деталей при
выключенном давлении воздуха. Не выполняйте индексацию при
подаче давления воздуха в устройство; это приводит к
чрезмерной нагрузке на контактное кольцо и повреждению
двигателя.
Чтобы установить AC100:
1.
Соберите латунные пневмофитинги с клапаном и контактным кольцом, как
показано на рисунке ниже.
2.
При сборке фитингов убедитесь в том, что они плотно и точно затянуты с
клапаном.
3.
Установите клапан на кронштейн с помощью установочного винта с
внутренним шестигранником и круглой головкой 10-32 x 3/8".
4.
Прикрутите кронштейн к задней части делительной головки с помощью винтов
с углублением под ключ 1/4-20 x 1/2" и стопорных пружинных шайб 1/4".
5.
Перед тем как затянуть кронштейн, убедитесь, что контактное кольцо и
кронштейн перпендикулярны по отношению друг к другу, и устройство может
свободно вращаться.
6.
Подсоедините клапан и контактное кольцо к медной трубке и затяните эти
фитинги.
113
Использование цанг, патронов и крышек
Установка цанги AC100
NOTE:
Давление воздуха для AC100 должно составлять от 85 до 120
фунтов на кв. дюйм.
Чтобы установить цангу AC100:
1.
Совместите шпоночный паз цанги со шпонкой шпинделя и вставьте цангу.
2.
Удерживайте цангу на месте и затяните тягу вручную.
3.
Установив клапан впуска сжатого воздуха, поместите деталь в цангу и затяните
тягу до упора.
4.
Открутите на ¼-½ оборота, затем перекройте подачу воздуха.
Цанга зажмет деталь с максимальной удерживающей силой.
5.
При наличии тонкостенных или хрупких деталей отключите давление воздуха,
поместите деталь в цангу и затяните тягу до упора.
Это ваша начальная точка для регулировки на свободном конце.
6.
Включите клапан впуска сжатого воздуха и затяните тягу на ¼-½ оборота.
7.
Выключите подачу воздуха, и цанга начнет зажимать деталь.
8.
Повторяйте действие до достижения заданного зажимного усилия.
Цанговый зажим AC125
F8.18:
Детали цангового зажима AC125
3
4
5
2
1
CAUTION:
Установка цангового узла на шпиндель может привести к
повреждению резьбы на конце тяги.
114
Настройка поворотного устройства
Чтобы установить цангу AC125:
1.
Осторожно вставьте тяговую трубу AC125 в сборе [A] в заднюю часть шпинделя
HA5C и завинтите основной корпус на задней части шпинделя.
2.
Затяните с помощью ленточного ключа приблизительно с усилием
30 фут-фунт.
3.
Установите клапан в сборе [B] на верхнюю часть HA5C, как показано на
рисунке, с помощью винтов с углублением под ключ 1/2-13 [C].
4.
Выполните сборку фитинга [D] (номер детали 58-16755) и медной трубки [E]
(номер детали 58-4059) между клапаном и фитингом на задней части цангового
зажима и затяните.
5.
Никогда не используйте молоток для снятия или установки этих элементов.
Удар повредит высокоточные подшипники и шестерни внутри устройства.
Установка цанги (модель AC125)
Все цанги, используемые с AC125, должны быть чистыми и в хорошем состоянии.
Чтобы установить цангу в AC125:
1.
Совместите шпоночный паз цанги со шпонкой шпинделя и вставьте цангу.
2.
Вставьте шестигранный ключ 5/16 дюйма в шестигранник в задней части
тяговой трубы и поверните тяговую трубу для зацепления цанги.
3.
Затягивайте тяговую трубу, пока она не зажмет деталь, а затем отверните ее
на 1/4 оборота.
Это хорошая отправная точка для точной регулировки диапазона захвата.
Снятие пневмозажима цанги (модель AC25/100/125)
Пневмозажимы цанги, установленные на заводе, не предназначены для демонтажа.
Однако при необходимости снятия пневмозажима цанги:
1.
Для снятия цанги в сборе используйте ленточный гаечный ключ.
2.
Не используйте молоток или пневматический ключ ударного действия при
снятии корпуса зажима; это может привести к повреждению зубчатых колес и
комплектов подшипников.
3.
При повторной установке цангового зажима используйте ленточный гаечный
ключ и затяните его приблизительно до 30 фут-фунтов.
115
Использование цанг, патронов и крышек
8.5.4
Ручная тяговая труба Haas (HMDT)
HMDT используется для стандартных и наклонных многоголовочных устройств 5C
вместо пневматических зажимов, в случаях, когда требуется сквозное отверстие или
существуют пространственные ограничения. Данная HMDT вписывается в корпус
устройства 5C и имеет сквозное отверстие 1,12 дюйма (28 мм). Цанга затягивается с
помощью стандартного гнезда 1-1/2 дюймов (38 мм) и динамометрического ключа
для обеспечения согласованности.
8.5.5
Заклинивание цанги
NOTE:
Чтобы предотвратить чрезмерный износ и заклинивание
цанги, убедитесь, что цанги находятся в хорошем состоянии и
не содержат заусенцев. Небольшой слой молибденовой смазки
(Haas p/n 99-0007 или Mobil p/n CM-P) на поверхностях износа
цанги продлевает срок службы шпинделя/цанги и
предотвращает заклинивание.
При использовании AC25 разжимание цанги осуществляется путем отключения
подачи воздуха. Затем цанга выталкивается тяжелой пружиной внутри
пневмозажима цанги.
AC100 использует воздух из цеха для перемещения тяги вперед и разжима цанги.
Увеличение давления воздуха может помочь освободить цангу при ее заклинивании,
однако не рекомендуется превышать значение 150 фунтов на кв. дюйм.
В AC125 используется воздух из цеха для втягивания тяговой трубы, а тяжелая
внутренняя пружина выталкивает тяговую трубу и высвобождает цангу. Если после
многократного использования пружина не выталкивает цангу, используйте один из
следующих методов для снятия цанги и смажьте наружную поверхность цанги
небольшим слоем смазки перед повторной установкой:
1.
Если трехходовой воздушный клапан засорен, выходной поток воздуха может
быть ограничен, что приводит к заклиниванию цанги в конусе. Оставьте клапан
зажатым, подсоедините и отсоедините подачу воздуха несколько раз.
2.
Если вышеуказанная процедура не приводит к высвобождению цанги,
переведите клапан в разжатое положение, затем осторожно постучите по
заднему концу тяговой трубы молотком с пластиковым покрытием.
116
Настройка задней бабки
Chapter 9: Настройка задней бабки
9.1
Настройка задней бабки
IMPORTANT:
Перед использованием задней бабки необходимо заполнить
гарантийный талон.
IMPORTANT:
При использовании индексаторов сервопривода
5C Haas
Automation рекомендует использовать только задние бабки с
приводными центрами!
NOTE:
Не допускается использование задних бабок со столом
HRT320FB.
Перед использованием задние бабки необходимо надлежащим образом выравнять
на поворотном столе. Процедура выравнивания приведена на стр. 117.
Чтобы подготовить заднюю бабку для крепления на столе:
1.
Очистите нижнюю поверхность корпуса задней бабки перед ее установкой на
стол фрезерного станка.
2.
Если на монтажной поверхности имеются какие-либо заметные заусенцы или
царапины, зачистите их шлифовальным бруском.
9.2
Выравнивание задней бабки
Чтобы выполнить выравнивание задней бабки:
1.
Закрепите установочные штифт диаметром 0,625 в нижнюю часть задней
бабки с помощью винта с углублением под ключ (SHCS) 1/4- 20 x 1/2 дюйма.
2.
Установите заднюю бабку на чистый стол фрезерного станка.
3.
Слегка прикрепите к стол фрезерного станка, используя болт с шестигранной
головкой 1/2-13 (HHB), закаленные иструментальные шайбы и Т-образные
гайки 1/2-13.
4.
Выдвиньте шпиндель задней бабки из корпуса. Используйте поверхность
шпинделя задней бабки для смещения осевой линии шпинделя задней бабки к
осевой линии поворотного устройства, выровняйте ее в пределах 0,003 TIR.
5.
После правильного выравнивания устройства затяните гайки 1/2-13 до 50
фут-фунтов.
117
Установка/удаление принадлежностей конуса Морзе
9.3
Установка/удаление принадлежностей
конуса Морзе
Для установки или удаления принадлежности конуса Морзе:
1.
Осмотрите и очистите конус задней бабки и коническую поверхность
приводного центра.
2.
Нанесите тонкий слой масла на центр, прежде чем вставить его в шпиндель.
Это способствует удалению центра, а также предотвращает
образование коррозии.
3.
Ручная задняя бабка — приводные или неприводные центры: Отведите
шпиндель задней бабки в корпус, и ходовой винт выдавит центр.
4.
Пневматическая задняя бабка — приводные центры: Заклиньте алюминиевый
пруток между поверхностью шпинделя задней бабки и задней поверхностью
фланца приводных центров.
5.
Пневматическая задняя бабка — неприводные центры: Рекомендуются
резьбовые не приводные центры (часто называемые неприводными центрами
N/C). С помощью гаечного ключа удерживайте центр на месте и поворачивайте
гайку до тех пор, пока она не выведет центр из шпинделя задней бабки.
118
Указатель
A
задняя бабка
AC25/100/125
выравнивание
117
регулировка
109
настройка
117
работа
21
G
ручной режим работы
21
G-коды
45
смазка
82
зажимное усилие
H
A6AC ближе
109
HA5C
значения управления по умолчанию
15
смазка
78
интерфейс RS-232
27, 104
точки крепления инструмента
91
загрузить программу
29
HRT
команды одной оси
31
смазка
77
отвечает
32
режим дистанционного ввода команд . 31
T
компенсация зубчатой передачи
50
T5C
конус Морзе
118
смазка
79
коррекция поворотного устройства
tailstock
центр наклона
13
pneumatic operation
21
крепление
TR
HA5C
88
смазка
79
крышка
106
TRT
люфт
74
смазка
79
проверка червячного вала
76
проверка червячного зубчатого колеса 76
Z
наклонная ось
аварийная остановка
11
коррекция центра вращения
13
дистанционная работа
настройка поворотного устройства
ручное оборудование
96
AC25/100/125 для HA5C и TSC
110
ЧПУ
97
HA2TS (HA5C)
91
дистанционное управление
сопряжение
92
фрезерным станком под управлением
установить цангу в AC125
115
FANUC
98
цанга в HA5C
106
настройка поворотного устройства,
общая информация
87
119
нулевое положение
профилактическое обслуживание
автоматический
14
проверка неровностей
76
ручной
14
смазочные материалы
82
смещение
15
регулировка цангового зажима
одновременное фрезерование
35
A6AC
109
проблемы синхронизации
37
режим работы
9
фрезерование винтовых канавок
36
режимы управления
ось поворотного устройства
запуск
9
толчковая подача
10
Ручная тяговая труба Haas (HDMT)
116
очистка
80
ручной зажим цангового патрона
параметры
49
снятие
111
патрон
106
сервоуправление
1, 2
пневмозажим цанги
введение
2
A6AC
107
включение
9
регулировка
109
дисплей
5
подача воздуха
задняя панель
7
зажим A6AC
109
передняя панель
4
полу-четвертая и пятая ось
Рабочие подсказки
15
RS-232
2
реле
93
получетвертая и пятая ось
1
сигнал об ошибке
правило правой руки
11
коды отключения сервопривода
18
проверка
коды ошибок
16
торцевое биение ВД планшайбы
73
система координат
11
торцевое биение планшайбы
73
правило правой руки
11
программирование
23
система сервоуправления
введите шаг
26
инициализировать
10
вставить новый шаг
26
смазка
выбрать сохраненную программу
25
HA5C
78
очистить программу
26
HRT
77
примеры
38
T5C
79
сохранить программу в памяти
24
TR
79
удалить шаг
27
TRT
79
программы системы управления
33
задняя бабка
82
абсолютное
или
относительное
смазочные материалы
перемещение
33
требования
83
деление круга
34
смещения
непрерывное движение
33
нулевое положение
15
подпрограмма
35
СОЖ
76
режим автоматического продолжения. 33
СОЖ станка
76
скорость подачи
34
программы управления
пауза (задержка)
34
счетчики циклов
34
120
техническое обслуживание
73
задняя бабка
82
измерить зазор червяка
75
люфт
74
механические проверки
75
очистка
80
проверка стола
73
смазка
77
толчковая подача
10
удаленный ввод данных
94
управление
бесщеточным поворотным
устройством
1
дисплей
5
задняя панель
7
передняя панель
4
установка поворотного устройства
крепление
87
устранение неисправностей
заклинивание цанги
116
цанга
106
AC100
114
AC25
112
заклинивание
116
замена шпонки
81
цанговый зажим
109
A6AC
107
AC100
113
AC125
115
AC25
112
ручной
111
снятие
115
шаги
вставить новый
26
121
|
