РЕКОМЕНДАЦИИ ПО РАСЧЕТУ УСТАВОК РЗА ОБОРУДОВАНИЯ (Версия 3.0) - часть 2





6.8.3. Отстройка от двойного времени ЗМН
Расчетное условие применимо для реклоузеров, которые применяются на вдольтрассовых
линиях газо- и нефтепроводов.
Максимальное время работы АВР будет определяться следующим выражением:
tАВР =2·t ЗМН + Δt,
где Δt - время запаса. Рекомендуется принимать 1с.
6.9. Защиты от обрыва фаз
6.9.1. Описание
Защиту от обрыва фаз рекомендуется применять, когда в нижестоящей сети есть нагрузка
чувствительная к несимметрии напряжения.
Применяются два типа защит:
1. ЗОФ U2 - защита по напряжению обратной последовательности;
2. ЗОФ I2 - защита по току обратной последовательности.
В общем случае защиты от обрыва фаз могут применяться совместно. Предпочтительным
алгоритмом работы является:
• отключение повреждений в вышестоящей сети по U2. Если нет потребителей
чувствительных к отсутствию фазы, защита может не применяться;
• отключение повреждений в нижестоящей сети по I2.
При наличии нескольких последовательных апппаратов с корректно настроенными
защитами от обрыва фазы даже в радиальной сети произойдет селективное выделение
поврежденного участка.
Порядок настройки:
1. ЗОФ U2 селективно настраивается от центра питания в сторону нагрузки
2. ЗОФ I2 селективно настраивается от нагрузки в сторону ЦП. Отстройка производится
от времени работы U2 «дальнего аппарата».

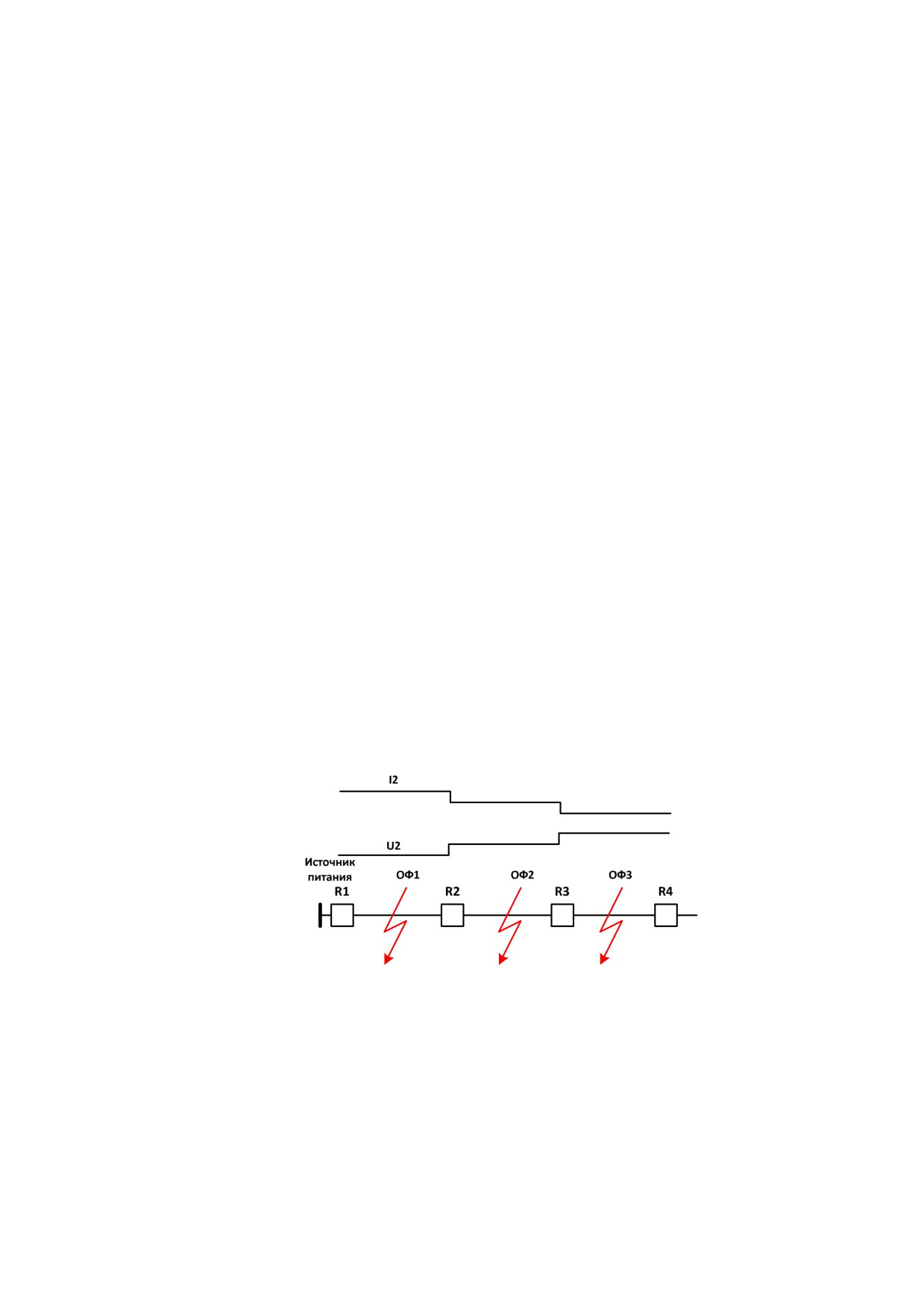

Рис.6.8. Пример настройки ЗОФ для радиального фидера
Алгоритм работы при ОФ1:
1. Отключается R2 от U2.
2. Отключается R1 от I2.

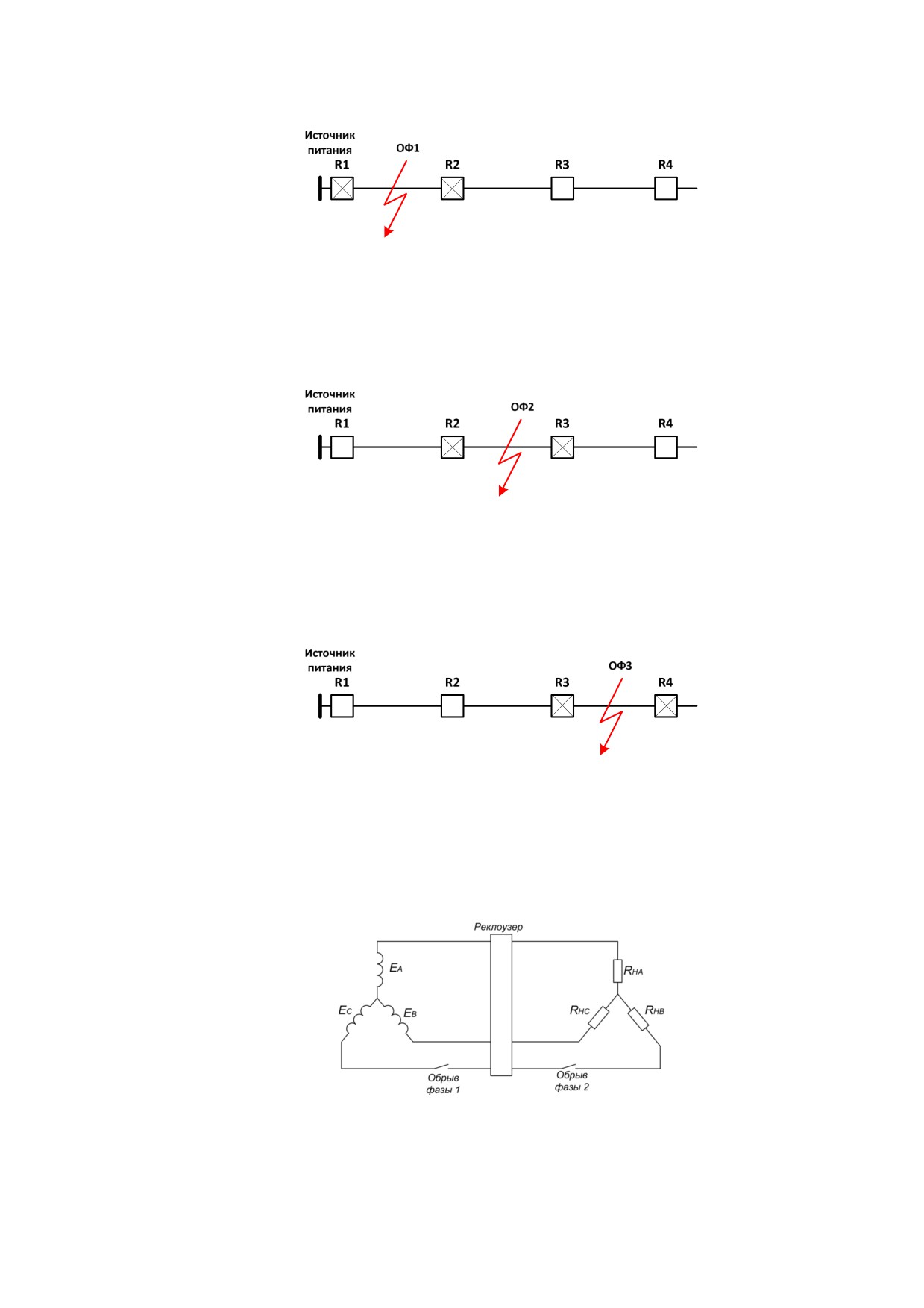

Рис.6.9. Состояние сети при ОФ1
Алгоритм работы при ОФ2:
1. Отключается R3 от U2.
2. Отключается R2 от I2.
Рис.6.10. Состояние сети при ОФ2
Алгоритм работы при ОФ3:
1. Отключается R4 от U2.
2. Отключается R3 от I2.
Рис.6.11. Состояние сети при ОФ3
На Рис.6.12 показана упрощённая схема замещения трёхфазной сети с изолированной
нейтралью. Несимметричные повреждения показаны, как:
• Обрыв фазы 1;
• Обрыв фазы 2.
Рис.6.12. Схема сети
Характеристика режимов несимметрии приведена в Таблица 6.8.
Таблица 6.8. Характеристика режимов несимметрии
Место аварии
Симметричные составляющие
Обрыв фазы 1
I2/I1=1
U2/U1=1
Обрыв фазы 2
I2/I1=1
U2/U1≈0
В соответствии с п.5.5.1 ГОСТ 13109-97 «Нормы качества электрической энергии в системах
электроснабжения общего назначения» нормально допустимые и предельно допустимые
значения коэффициента несимметрии напряжений по обратной последовательности - 2% и
4%, соответственно.
При наличии несимметрии в сети может резко возрасти ток I2 вследствие наличия
двигательной нагрузки.
В соответствии с источниками по защитам ЭД, например,
«Релейная защита
электродвигателей выше 1 кВ. Когородский» предельно допустимое содержание тока I2 при
допустимой несимметрии U2 составляет 11-13%.
6.9.2. Расчет ЗОФ U2
На основании характеристик режимов работы сети
U2СР =0,2
Требуется отстройка от максимального времени работы МТЗ, так как несимметричные виды
КЗ также являются причиной возникновения токов и напряжений обратной
последовательности.
Максимальное время отключения междуфазного КЗ определяется по аппарату с
максимальной уставкой защиты от междуфазных КЗ в вышестоящей сети.
tМТЗ(MAX) =MAX(B1÷B3).

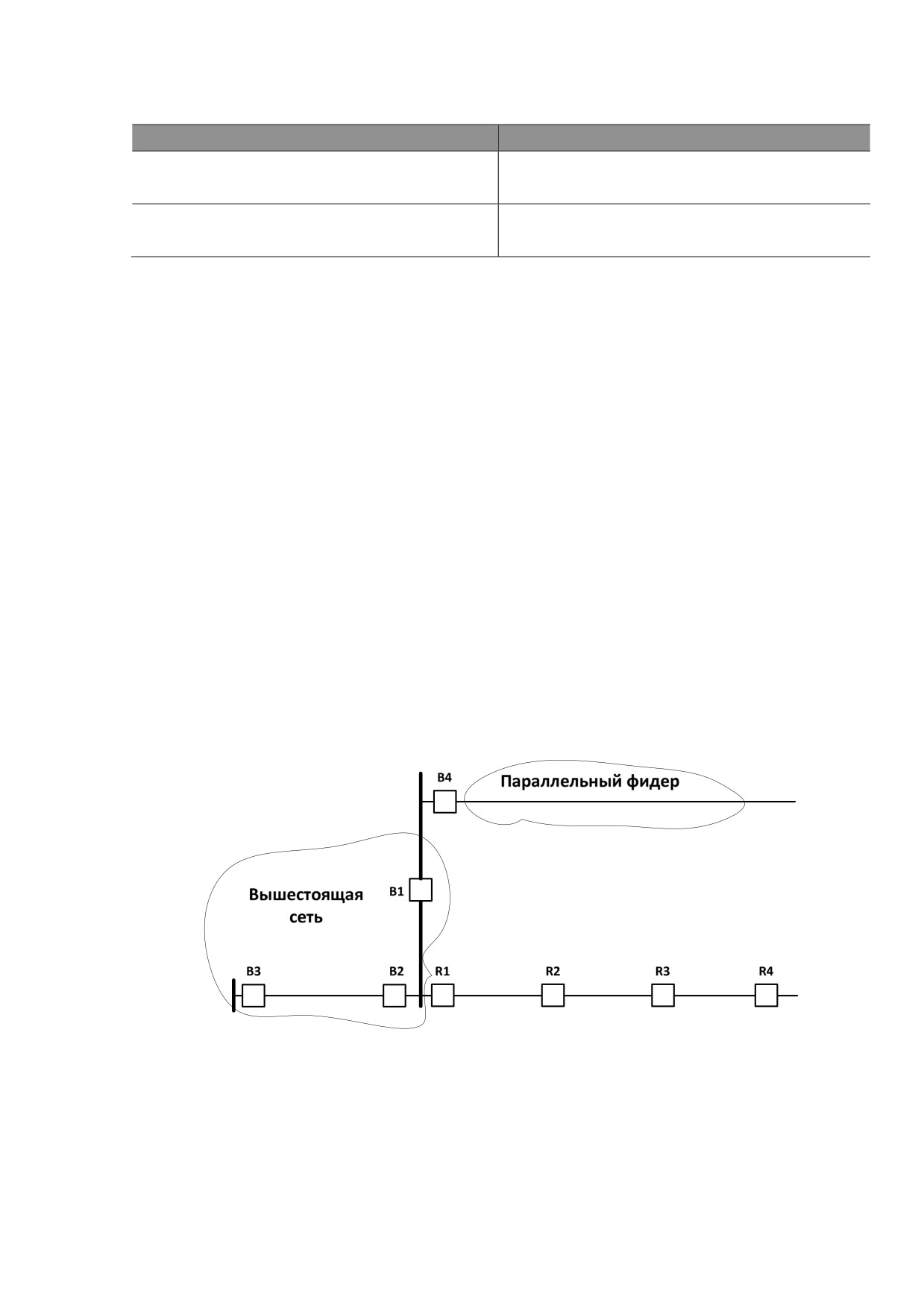

Рис.6.13. Определение максимального времени отключения междуфазного КЗ
tCРR1 = tМТЗ(MAX) +Δt
Для каждого последующего реклоузера
tCРRj+1 = tCРRj +Δt
6.9.3. Расчет ЗОФ I2
Ток срабатывания
Ток срабатывания выбирается по условию отстройки от тока I2 (не более 13% от I1), который
вызван несимметричным напряжением 2%.
Принимаем
I2СР =0,2
Время срабатывания
Расчет времени срабатывания выполняется от самого удаленного аппарата к центру
питания (на Рис.6.13 это будет R4).
Расчетные условия:
• согласование с максимальным временем срабатывания ЗОФ U2;
tСР R4 I2 = t CР R4 U2 +Δt;
• при отсутствии ЗОФ U2 выполняется отстройка от максимального времени
срабатывания МТЗ
tCР R4 I2 = tМТЗ(MAX) +Δt;
Время срабатывания вышестоящих аппаратов, относительно R4, рассчитывается
ступенчатым согласованием:
tCР Rj-1 = t CР Rj +Δt.
Время срабатывания ЗОФ I2 для защиты асинхронного двигателя 10(6) кВ
Время срабатывания для присоединений с асинхронными двигателями 10 (6) кВ выбирается
по условию согласования с временем пуска электродвигателя
t=tПУСК+ tЗАП, где
tПУСК - время пуска двигателя. Если неизвестно, принять по умолчанию 10 с.
tЗАП - время запаса. Принимается равным 1с.
7. РЕКОМЕНДАЦИИ ПО НАСТРОЙКЕ
7.1. Безусловные уставки
7.1.1. Безусловные уставки
Таблица 7.1. Безусловные уставки Rec15
Кольцевой
Радиальный
Кольцевой
Реклоузер
в
реклоузер
в
Наименование защиты
реклоузер
реклоузер
составе ПМР
составе
АПС
секционирование
секционирование
линии
эл/снаб
МТЗ3
Режим работы
Выведено
Выведено
Выведено
Выведено
АПВ МТЗ
Режим работы
Нормальный
Нормальный
Нормальный
Rezip
Число отключений до
N
N
1
2
запрета АПВ
Таблица 7.1. Безусловные уставки Rec15
Кольцевой
Радиальный
Кольцевой
Реклоузер
в
реклоузер
в
Наименование защиты
реклоузер
реклоузер
составе ПМР
составе
АПС
секционирование
секционирование
линии
эл/снаб
Число отключений от МТЗ3
1
1
1
1
до запрета АПВ
Карта АПВ
См. примечание
См. примечание
М
-
Режим первого включения
Нормальный
Нормальный
Ускорение
-
Выдержка времени АПВ1, с
п.6.2
п.6.2
0,5
п.6.2
Выдержка времени АПВ2, с
п.6.2
п.6.2
10
п.6.2
Выдержка времени АПВ3, с
10
10
10
30
Время подготовка АПВ, с
1
1
1
-
ЗМН
Режим работы
Выведено
Выведено
Выведено
Выведено
ЗПН
Режим работы
Выведено
Выведено
Выведено
Выведено
АЧР
Режим работы
Выведено
Выведено
Выведено
Выведено
ЗПЧ
Режим работы
Выведено
Выведено
Выведено
Выведено
ВХН
Время распознавания, мин
na
na
na
na
Время сброса, мин
na
na
na
na
Коэффициент холодной
1
1
1
na
нагрузки
КН
Контроль напряжение U2
Выведено
Выведено
Выведено
Выведено
Контроль напряжение 3U0
Выведено
Выведено
Выведено
Выведено
Контроль повышения
Выведено
Выведено
Выведено
Выведено
напряжения
Контроль снижения
Введено
Введено
Введено
Введено
напряжения
Контроль снижения частоты
Выведено
Выведено
Выведено
Выведено
Контроль повышения
Выведено
Выведено
Выведено
Выведено
частоты
Блокировка включения
Выведено
Выведено
Выведено
Выведено
Кратность U2 к U1
1
1
1
1
Кратность 3U0 к U1
na
na
na
na
Uмакс
na
na
na
na
Uмин
0.7
0.7
0.7
0.7
Таблица 7.1. Безусловные уставки Rec15
Кольцевой
Радиальный
Кольцевой
Реклоузер
в
реклоузер
в
Наименование защиты
реклоузер
реклоузер
составе ПМР
составе
АПС
секционирование
секционирование
линии
эл/снаб
Fмин
na
na
na
na
Fмакс
na
na
na
na
ДИ
Режим работы
Выведено
Введено
Введено
Введено
Напряжение срабатывания,
0,5
0,5
0,5
0,5
кВ
БКЗ
Режим работы
Выведено
Выведено
Выведено
Выведено
Примечание:
N=1 или 2 при наличии кабельных вставок в линии. Карта АВП = М или МБ, соответственно;
N=2 при невозможности выполнения двухкратного цикла АПВ. Например, если для
заказчика важно соблюдение требований п. 3.3.6 ПУЭ. Карта АПВ=МБ;
N=3 во всех остальных случаях. Карта АПВ=МББ.
Таблица 7.2. Дополнительные безусловные уставки ЗПП для ПМР
Номер реклоузера
Группа 1
Группа 2
Группа 3
Группа 4
ПМР по схеме два ввода с несекционированной СШ
Введено
Введено
R1,R2
Выведено
Выведено
tСР =10 с
tСР =10 с
R3
Выведено
Выведено
Выведено
Выведено
ПМР по схема два ввода с секционированной СШ
Введено
Введено
R1
Выведено
Выведено
tСР =10 с
tСР =10 с
R2
Выведено
Выведено
Выведено
Выведено
Таблица 7.3. Дополнительные безусловные уставки для АПС линии электроснабжения МН/МГ
Наименование защиты
Кольцевой реклоузер в составе АПС линии эл/снаб МН/МГ
МТЗ1
Тип ВТХ
TD
МТЗ2
Тип ВТХ
TD
Время срабатывания, с
0,1
Сброс АПВ
Время сброса АПВ, мин
1
Таблица 7.3. Дополнительные безусловные уставки для АПС линии электроснабжения МН/МГ
Наименование защиты
Кольцевой реклоузер в составе АПС линии эл/снаб МН/МГ
ЗПП
Режим работы
Да
АПВ ЗПП
Режим работы
Rezip*
Выдержка времени АПВ, с
0,2
* При отсутствии функции ЗМН в центре питания (головной выключатель) на реклоузере, ближайшему к
головному выключателю, функция АПВ ЗПП должна быть выведена (режим работы - нормальный, количество
отключений до запрета АПВ - 1).
7.1.2. Rec35 и Smart ретрофит
Таблица 7.4. Безусловные уставки Rec35 и Smart ретрофит
Наименование защиты
Режим работы
АПВ МТЗ
Режим работы
Нормальный
Число отключений до запрета АПВ
N
Число отключений от МТЗ3 до
1
запрета АПВ
Карта АПВ
См. примечание
Режим первого включения
Нормальный
Время первого включения, с
1
Выдержка времени АПВ1, с
п.6.2
Выдержка времени АПВ2, с
п.6.2
Выдержка времени АПВ3, с
10
Время подготовка АПВ, с
1
ОЗЗнп
Режим работы
Выведено
ЗСН
Режим работы
Выведено
ЗПН
Режим работы
Выведено
АЧР
Режим работы
Выведено
ЗОФ U2
Режим работы
Выведено
ЗОФ I2
Режим работы
Выведено
ЗПП
Режим работы
Выведено
АВР_Р
Наименование защиты
Режим работы
Режим работы
Выведено
УВ
Наличие U+/ Отсутствие U-
Выведено
Наличие U-/ Отсутствие U+
Выведено
Отсутствие U-/ Отсутствие U+
Выведено
Наличие U+/ Наличие U-
Выведено
ДИ
Напряжение срабатывания, кВ
0,5
КН7
Fмин
Выведено
Uмакс
Выведено
Uмин
Выведено
U2/U1
Выведено
U0/U1
Выведено
Примечание:
• N=1 или 2 при наличии кабельных вставок в линии. Карта АВП = М или МБ,
соответственно;
• N=2 при невозможности выполнения двухкратного цикла АПВ. Например, если для
заказчика важно соблюдение требований п. 3.3.6 ПУЭ. Карта АПВ=МБ;
• N=3 во всех остальных случаях. Карта АПВ=МББ.
7.1.3. КРУ Etalon
Основной ввод
Таблица 7.5. Безусловные уставки основного ввода
Защита
Режим работы
ЗПП
Режим работы
Выведено
АПВ
Число отключений до запрета АПВ
1
Число отключений от МТЗ-3 до
1
запрета АПВ
Карта АПВ
М
Выдержка времени АПВ 1, с
0.5 (уставка по умолчанию)
Выдержка времени АПВ 2, с
10 (уставка по умолчанию)
Выдержка времени АПВ 3, с
20 (уставка по умолчанию)
Время подготовки АПВ, с
1 (уставка по умолчанию)
7 При реализации АВР на сигналах пользователя элемент КН нуждается в настройке
Таблица 7.5. Безусловные уставки основного ввода
Защита
Режим работы
Ускорение МТЗ при первом
Выведено (уставка по умолчанию)
включении
КН при АПВ
Введено
ЗМН
Режим работы
Введена
Напряжение срабатывания, о.е.
0,8
Время срабатывания, с.
0,1
ЗОФ U2
Режим работы
Введена
Кратность U2 к U1, о.е.
0,5
Время срабатывания, с.
1
ЗПН
Режим работы
Введена
Напряжение срабатывания, о.е.
1,2
Время срабатывания, с.
30
АВР
Время срабатывания, с
1
ОЗЗ
Режим работы
Выведено
КН
Fмин
Выведено
Uмакс
Выведено
Uмин
Выведено
U2/U1
Выведено
U0/U1
Выведено
Резервный ввод
Таблица 7.6. Безусловные уставки резервного ввода
Защита
Режим работы
АПВ
Число отключений до запрета АПВ
1
Число отключений от МТЗ-3 до
1
запрета АПВ
Карта АПВ
М
Выдержка времени АПВ 1, с
0.5 (уставка по умолчанию)
Выдержка времени АПВ 2, с
10 (уставка по умолчанию)
Выдержка времени АПВ 3, с
20 (уставка по умолчанию)
Таблица 7.6. Безусловные уставки резервного ввода
Защита
Режим работы
Время подготовки АПВ, с
1 (уставка по умолчанию)
Ускорение МТЗ при первом
Выведено (уставка по умолчанию)
включении
КН при АПВ
Введено
КН
Fмин
Выведено
Uмакс
Введено
Uср, о.е.
1,15
Uмин
Введено
Uср, о.е.
0,85
U2/U1
Введено
U0/U1
Выведено
Uср, о.е.
0,2
Отходящая линия
Таблица 7.7. Безусловные уставки отходящей линии
Защита
Режим работы
АПВ
Число отключений до запрета АПВ
1
Число отключений от МТЗ-3 до
1
запрета АПВ
Карта АПВ
Зависит от применения
Выдержка времени АПВ 1, с
0.5 (уставка по умолчанию)
Выдержка времени АПВ 2, с
10 (уставка по умолчанию)
Выдержка времени АПВ 3, с
20 (уставка по умолчанию)
Время подготовки АПВ, с
1 (уставка по умолчанию)
Ускорение МТЗ при первом
Выведено (уставка по умолчанию)
включении
КН при АПВ
Выведено (Введено для присоединений с ВЛ)
КН
Fмин
Выведено
Uмакс
Выведено
Uмин
Выведено (Введено для присоединений с ВЛ)
Uср, о.е.
Na (0,85 для присоединений с ВЛ)
U2/U1
Выведено
U0/U1
Выведено
В случае нахождения за шкафом ОЛ КРУ Etalon длинного участка воздушной линии, в
зависимости от числа отключений до запрета АПВ, возможен переход в ОЛ к карте АПВ «ББ»
или «БББ». При этом выдержки времени АПВ1 и АПВ2 определяются проектом (см. п. 6.2.).
7.2. Настройка АПВ
Карта АПВ управляет переключениями между ступенями МТЗ1 и МТЗ2 в циклах.
Условные обозначения:
М - МТЗ1;
Б - МТЗ2.
МТЗ1 всегда введена в работу. Работа МТЗ2 определяется картой АПВ.
Примеры для однократного АПВ:
1. Цикл АПВ МБ. Первое отключение будет выполнено по МТЗ1. Второе отключение
будет выполнено по МТЗ1 или МТЗ2. Сработает та ступень, у которой меньшая
выдержка времени.
2. Цикл АПВ ББ. Первое и второе отключение будет выполняться по МТЗ1 или МТЗ2.
Сработает та ступень, у которой меньшая выдержка времени.
3. Цикл АПВ БМ. При возникновении повреждения его отключает МТЗ2 неселективно
с предохранителем. После АПВ отключение выполняется по МТЗ1, которая настроена
селективно с предохранителем. Если повреждение устойчивое, то перегорает
предохранитель. Если повреждение неустойчивое, то восстанавливается
нормальный режим работы и предохранитель не перегорает.
Карта АПВ позволяет устанавливать режим работы:
• нормальный;
• REZIP (только для Rec15);
• Координация зон (только для Rec15).
Нормальный режим работы
Режим работы АПВ при селективном согласовании устройств.
В случае пропадания напряжения со стороны источника питания АПВ сбрасывается.
REZIP (Rec15)
Режим работы АПВ, который применяется для устранения возможной неселективной
работы.
Для данного режима применяется карта АПВ МБ (ББ для второго или третьего отключения).
АПВ работает при восстановлении напряжения со стороны источника питания. При
пропадании напряжения АПВ не сбрасывается.
Координация зон (Rec15)
Режим работы АПВ, который применяется для организации перехода между МТЗ1 и МТЗ2
без отключения реклоузера по факту пуска/возврата защит.
7.3. Устранение неселективной работы
Неселективное отключение повреждения применяется, когда нет возможности обеспечить
селективность с помощью отстройки по времени.
7.3.1. Rec15, Rec25
Для устранения неселективной работы используется режим работы АПВ REZIP.
Настройки для логики работы REZIP приведены в разделе 7.2.
Устранение неселективного отключения выполняется за счет включения по факту
восстановления напряжения с ускоренной ступенью МТЗ.
Таблица 7.8. Настройки Rec15 для устранения неселективного отключения
Настройка
Порядок следования аппаратов
R1
R2
R3
Режим АПВ
Rezip
Rezip
Rezip
МТЗ1, tср
1
1
1
МТЗ2, tср
0,1
0,1
0,1
АПВ1, tср
1
1
1
КН, Uмин
Введено
Введено
Введено
КН, Uмин, ср
0,7
0,7
0,7
7.3.2. Rec35
Для устранения неселективной работы используется режим работы АПВ Нормальный.
Устранение неселективного отключения выполняется за счет включения по факту
восстановления напряжения с ускоренной ступенью МТЗ.
При этом у вышестоящего аппарата должно пройти время подготовки АПВ, т.е. произойти
возврат на ступень М.
Таблица 7.9. Настройки Rec35 для устранения неселективного отключения
Настройка
Порядок следования аппаратов
R1
R2
R3
Карта АПВ (сторона +)
МБ
МБ
МБ
Время подготовки АПВ
1
1
1
(сторона +), с
МТЗ1 (сторона +), tср
1
1
1
МТЗ2 (сторона +), tср
0,1
0,1
0,1
АПВ1 (сторона +), tср
1
2
3
КН , Uмин (сторона +)
Введено
Введено
Введено
КН, Uмин, ср (сторона +)
0,7
0,7
0,7
Карта АПВ (сторона -)
МБ
МБ
МБ
Время подготовки АПВ
1
1
1
(сторона -), с
МТЗ1 (сторона -), tср
1
1
1
МТЗ2 (сторона -), tср
0,1
0,1
0,1
АПВ1 (сторона -), tср
1
2
3
КН , Uмин (сторона -)
Выведено
Выведено
Выведено
7.3.3. Smart ретрофит
Аналогично Rec35.
7.3.4. КРУ Etalon
Аналогично Rec35.
ПРИЛОЖЕНИЕ А. БЛАНК ЗАДАНИЯ УСТАВОК REC15, REC25
Радиальная функциональность
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Тип ВТХ
TD/TEL I
Тип ВТХ: TD
Ток срабатывания, A
10 - 6000
Время срабатывания, c
0 - 100
Тип ВТХ: TEL I
Количество секций
1/2/3
Ток срабатывания, A
10 - 6000
Максимальное время, с
0,05 - 100
МТЗ 1
Первый промежуточный ток, A
10 - 1000
Первое промежуточное время, с
0,05 - 100
Второй промежуточный ток, A
10 - 6000
Второе промежуточное время, с
0,05 - 100
Максимальный ток, A
10 - 6000
Минимальное время, с
0,05 - 100
Асимптота первой секции, A
1 - 6000
Асимптота второй секции, A
1 - 6000
Асимптота третьей секции, A
1 - 6000
Тип ВТХ
TD/TEL I
Тип ВТХ: TD
Ток срабатывания, A
10 - 6000
Время срабатывания, c
0 - 100
Тип ВТХ: TEL I
Количество секций
1/2/3
Ток срабатывания, A
10 - 6000
Максимальное время, с
0,05 - 100
МТЗ 2
Первый промежуточный ток, A
10 - 1000
Первое промежуточное время, с
0,05 - 100
Второй промежуточный ток, A
10 - 6000
Второе промежуточное время, с
0,05 - 100
Максимальный ток, A
10 - 6000
Минимальное время, с
0,05 - 100
Асимптота первой секции, A
1 - 6000
Асимптота второй секции, A
1 - 6000
Асимптота третьей секции, A
1 - 6000
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Введено/
Режим работы
выведено
МТЗ 3
Ток срабатывания, A
40 - 6000
Время срабатывания, с
0 - 2
Нормальный
/Rezip/Коорд
Режим работы
инация
последовате
льности зон
Режим работы: Нормальный/КПЗ
Число отключений до запрета АПВ
1/2/3/4
Число отключений от МТЗ 3 до
1/2/3
запрета АПВ
Карта АПВ
М/Б
Нормальный
/Ускорение/
Режим первого включения
Замедление/
с АПВ
Выдержка времени АПВ 1, с
0,1 - 180
АПВ МТЗ
Выдержка времени АПВ 2, с
1 - 1800
Выдержка времени АПВ 3, с
1 - 1800
Время подготовки АПВ, с
1 - 180
Режим работы: Rezip
Число отключений до запрета АПВ
2/3/4
Число отключений от МТЗ 3 до
1/2/3
запрета АПВ
Карта АПВ
Выдержка времени АПВ 1, с
0,2 - 180
Выдержка времени АПВ 2, с
1 - 1800
Выдержка времени АПВ 3, с
1 - 1800
Время подготовки АПВ, с
1 - 180
Выведено/
Отключить/
Режим работы
Работа на
сигнал
Токовая/
Способ определения неисправности
Направленн
ая
Защита
от ОЗЗ
Тип ВТХ
TD//TEL I
Угол максимальной чувствительности
0 - 359
(для направленной)
Тип ВТХ: TD
Ток срабатывания, A
1 - 80
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Время срабатывания, с
0,1 - 100
Тип ВТХ: TEL I
Количество секций
1/2/3
Максимальное время
0,1-100
Первое промежуточное время
0,1-100
Второе промежуточное время
0,1-100
Минимальное время
0,1-100
Ток срабатывания
1-80
Первый промежуточный ток
1-6000
Второй промежуточный ток
1-6000
Максимальный ток
1-6000
Асимптота первой секции
1-80
Асимптота второй секции
1-6000
Асимптота третьей секции
1-6000
Число отключений до запрета АПВ
1/2/3/4
Выдержка времени АПВ 1, с
0,1 - 180
АПВ ОЗЗ
Выдержка времени АПВ 2, с
1 - 180
Выдержка времени АПВ 3, с
1 - 180
Время сброса АПВ, с
1 - 180
Введено/
Режим работы
выведено
ЗМН
Напряжение срабатывания, о.е.
0,6 - 1
Время срабатывания, с
0,1 - 100
Число отключений до запрета АПВ
1/2
АПВ ЗМН
Выдержка времени АПВ, с
0,1 - 180
Введено/
Режим работы
выведено
ЗПН
Напряжение срабатывания, о.е.
1-1,4
Время срабатывания, с
0,1 - 100
Число отключений до запрета АПВ
1/2
АПВ ЗПН
Выдержка времени АПВ, с
0,1 - 300
Введено/
Режим работы
выведено
АЧР
Частота срабатывания, Гц
45-50
Время срабатывания, с
0,1-180
Число отключений до запрета АПВ
1/2
ЧАПВ
Выдержка времени АПВ, с
0,1 - 180
Введено/
ЗПЧ
Режим работы
выведено
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Частота срабатывания, Гц
50-55
Время срабатывания, с
0,1-180
Число отключений до запрета АПВ
1/2
АПВ ЗПЧ
Выдержка времени АПВ, с
0,1 - 180
Время распознавания, мин
0-600
ВХН
Время сброса, мин
1-400
Коэффициент холодной нагрузки
1-2
Введено/
Режим работы
выведено
ЗОФ U2
Кратность U2 к U1, о.е.
0,05 - 1
Время срабатывания, с
0,1 - 100
Введено/
Режим работы
выведено
ЗОФ I2
Кратность I2/I1, о.е.
0,05 - 1
Минимальный I2, А
1-80
Время срабатывания, с
0,1-300
Ток срабатывания, А
10-1280
МТЗ РНЛ
Время срабатывания, с
0-2
Ток срабатывания, А
4-1280
ЗЗЗ РНЛ
Время срабатывания, с
0-2
Введено/
Контроль Fмин
выведено
Введено/
Контроль Fмакс
выведено
Введено/
Контроль Uмакс
выведено
Введено/
Контроль Uмин
выведено
Введено/
КН
Контроль U2/U1
выведено
Введено/
Контроль U0/U1
выведено
Fмин, Гц
45,00 - 49,99
Fмакс, Гц
50,01 - 55
Uмакс, о.е.
1,00 - 1,30
Uмин, о.е.
0,60 - 1,00
U2/U1, о.е.
0,05 - 1,00
U0/U1, о.е.
0,05 - 1,00
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Введено/
Режим работы
выведено
Введено/
Режим сброса АВР
выведено
АВР
00:00:10-
Время сброса АВР, с
00:00:59
Время срабатывания, с
0,1 - 180
Введено/
Режим работы
выведено
БКЗ
Ток возврата, A
20 - 6000
Введено/
Режим работы
Выведено
ЗПП
Время срабатывания, с
0,1-100
Нормальный
Режим работы
/Rezip
Режим работы: Нормальный
АПВ ЗПП
Число отключений до запрета АПВ
1/2
Выдержка времени АПВ, с
0,1 - 180
Режим работы: Rezip
Выдержка времени АПВ, с
0,2 - 180
Введено/
Режим работы
выведено
ДИ
Напряжение срабатывания, кВ
0,5-6
Кольцевая функциональность
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Тип ВТХ +
TD/TEL I
Тип ВТХ+: TD
Ток срабатывания +, A
10 - 6000
Время срабатывания +, c
0 - 100
Тип ВТХ+: TEL I
МТЗ 1
Количество секций +
1/2/3
Ток срабатывания +, A
10 - 6000
Максимальное время +, с
0,05 - 100
Первый промежуточный ток +, A
10 - 1000
Первое промежуточное время +, с
0,05 - 100
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Второй промежуточный ток +, A
10 - 6000
Второе промежуточное время +, с
0,05 - 100
Максимальный ток +, A
10 - 6000
Минимальное время +, с
0,05 - 100
Асимптота первой секции +, A
1 - 6000
Асимптота второй секции +, A
1 - 6000
Асимптота третьей секции +, A
1 - 6000
Тип ВТХ -
TD/TEL I
Тип ВТХ-: TD
Ток срабатывания -, A
10 - 6000
Время срабатывания -, c
0 - 100
Тип ВТХ-: TEL I
Количество секций -
1/2/3
Ток срабатывания -, A
10 - 6000
Максимальное время -, с
0,05 - 100
Первый промежуточный ток -, A
10 - 1000
Первое промежуточное время -, с
0,05 - 100
Второй промежуточный ток -, A
10 - 6000
Второе промежуточное время -, с
0,05 - 100
Максимальный ток -, A
10 - 6000
Минимальное время -, с
0,05 - 100
Асимптота первой секции -, A
1 - 6000
Асимптота второй секции -, A
1 - 6000
Асимптота третьей секции -, A
1 - 6000
Тип ВТХ +
TD/TEL I
Тип ВТХ+: TD
Ток срабатывания +, A
10 - 6000
Время срабатывания +, c
0 - 100
Тип ВТХ+: TEL I
Количество секций +
1/2/3
Ток срабатывания +, A
10 - 6000
МТЗ 2
Максимальное время +, с
0,05 - 100
Первый промежуточный ток +, A
10 - 1000
Первое промежуточное время +, с
0,05 - 100
Второй промежуточный ток +, A
10 - 6000
Второе промежуточное время +, с
0,05 - 100
Максимальный ток +, A
10 - 6000
Минимальное время +, с
0,05 - 100
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Асимптота первой секции +, A
1 - 6000
Асимптота второй секции +, A
1 - 6000
Асимптота третьей секции +, A
1 - 6000
Тип ВТХ -
TD/TEL I
Тип ВТХ-: TD
Ток срабатывания -, A
10 - 6000
Время срабатывания -, c
0 - 100
Тип ВТХ-: TEL I
Количество секций -
1/2/3
Ток срабатывания -, A
10 - 6000
Максимальное время -, с
0,05 - 100
Первый промежуточный ток -, A
10 - 1000
Первое промежуточное время -, с
0,05 - 100
Второй промежуточный ток -, A
10 - 6000
Второе промежуточное время -, с
0,05 - 100
Максимальный ток -, A
10 - 6000
Минимальное время -, с
0,05 - 100
Асимптота первой секции -, A
1 - 6000
Асимптота второй секции -, A
1 - 6000
Асимптота третьей секции -, A
1 - 6000
Режим работы со стороны +
Введено/
Ток срабатывания, A
40 - 6000
Время срабатывания, с
0 - 2
МТЗ 3
Режим работы со стороны -
Введено/
Ток срабатывания, A
40 - 6000
Время срабатывания, с
0 - 2
Нормальный
/Rezip/Коорд
Режим работы
инация
последовате
льности зон
Число отключений до запрета АПВ +
1/2/3/4
Число отключений от МТЗ 3 до
1/2/3
запрета АПВ +
АПВ МТЗ
Карта АПВ +
М/Б
Нормальный
/Ускорение/
Режим первого включения +
Замедление/
с АПВ
Выдержка времени АПВ 1 +, с
0,1 - 180
Выдержка времени АПВ 2 +, с
1 - 1800
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Выдержка времени АПВ 3 +, с
1 - 1800
Время сброса АПВ +, с
1 - 180
Число отключений до запрета АПВ -
2/3/4
Число отключений от МТЗ 3 до
1/2/3
запрета АПВ -
Карта АПВ -
М/Б
Выдержка времени АПВ 1 -, с
0,2 - 180
Выдержка времени АПВ 2 -, с
1 - 1800
Выдержка времени АПВ 3 -, с
1 - 1800
Время сброса АПВ -, с
1 - 180
Введено/
Режим работы
Выведено
Токовая/
Способ определения неисправности
Направленн
ая
Тип ВТХ +
TD//TEL I
Угол максимальной чувствительности
0 - 359
(для направленной) +
Тип ВТХ -
TD//TEL I
Угол максимальной чувствительности
0 - 359
(для направленной) -
Тип ВТХ: TD
Ток срабатывания +, A
1 - 80
Время срабатывания +, с
0,1 - 100
Ток срабатывания -, A
1 - 80
Защита
от ОЗЗ
Время срабатывания -, с
0,1 - 100
Тип ВТХ: TEL I
Количество секций +
1/2/3
Максимальное время +,с
0,1-100
Первое промежуточное время +,с
0,1-100
Второе промежуточное время +,с
0,1-100
Минимальное время +,с
0,1-100
Ток срабатывания +, A
1-80
Первый промежуточный ток +, A
1-6000
Второй промежуточный ток +, A
1-6000
Максимальный ток +, A
1-6000
Асимптота первой секции +, A
1-80
Асимптота второй секции +, A
1-6000
Асимптота третьей секции +, A
1-6000
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Количество секций -
1/2/3
Максимальное время -,с
0,1-100
Первое промежуточное время -,с
0,1-100
Второе промежуточное время -,с
0,1-100
Минимальное время -,с
0,1-100
Ток срабатывания -, A
1-80
Первый промежуточный ток -, A
1-6000
Второй промежуточный ток -, A
1-6000
Максимальный ток -, A
1-6000
Асимптота первой секции -, A
1-80
Асимптота второй секции -, A
1-6000
Асимптота третьей секции -, A
1-6000
Число отключений до запрета АПВ +
1/2/3/4
Выдержка времени АПВ 1 +, с
0,1 - 180
Выдержка времени АПВ 2 +, с
1 - 180
Выдержка времени АПВ 3 +, с
1 - 180
Время сброса АПВ +, с
1 - 180
АПВ ОЗЗ
Число отключений до запрета АПВ -
1/2/3/4
Выдержка времени АПВ 1 -, с
0,1 - 180
Выдержка времени АПВ 2 -, с
1 - 180
Выдержка времени АПВ 3 -, с
1 - 180
Время сброса АПВ -, с
1 - 180
Введено/
Режим работы +
выведено
Напряжение срабатывания +, о.е.
0,6 - 1
Время срабатывания +, с
0,1 - 100
ЗМН
Введено/
Режим работы -
выведено
Напряжение срабатывания -, о.е.
0,6 - 1
Время срабатывания -, с
0,1 - 100
Число отключений до запрета АПВ +
1/2
Выдержка времени АПВ +, с
0,1 - 180
АПВ ЗМН
Число отключений до запрета АПВ -
1/2
Выдержка времени АПВ -, с
0,1 - 180
Введено/
Режим работы +
выведено
ЗПН
Напряжение срабатывания +, о.е.
1-1,4
Время срабатывания +, с
0,1 - 100
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Введено/
Режим работы -
выведено
Напряжение срабатывания -, о.е.
1-1,4
Время срабатывания -, с
0,1 - 100
Число отключений до запрета АПВ +
1/2
Выдержка времени АПВ +, с
0,1 - 300
АПВ ЗПН
Число отключений до запрета АПВ +
1/2
Выдержка времени АПВ +, с
0,1 - 300
Введено/
Режим работы +
выведено
Частота срабатывания +, Гц
45-50
Время срабатывания +, с
0,1-180
АЧР
Введено/
Режим работы -
выведено
Частота срабатывания -, Гц
45-50
Время срабатывания -, с
0,1-180
Число отключений до запрета АПВ +
1/2
Выдержка времени АПВ +, с
0,1 - 180
ЧАПВ
Число отключений до запрета АПВ -
1/2
Выдержка времени АПВ -, с
0,1 - 180
Введено/
Режим работы +
выведено
Частота срабатывания +, Гц
50-55
Время срабатывания +, с
0,1-180
ЗПЧ
Введено/
Режим работы -
выведено
Частота срабатывания -, Гц
50-55
Время срабатывания -, с
0,1-180
Число отключений до запрета АПВ +
1/2
Выдержка времени АПВ +, с
0,1 - 180
АПВ ЗПЧ
Число отключений до запрета АПВ -
1/2
Выдержка времени АПВ -, с
0,1 - 180
Введено/
Режим работы +
выведено
Кратность U2 к U1 +, о.е.
0,05 - 1
ЗОФ U2
Время срабатывания +, с
0,1 - 100
Введено/
Режим работы -
выведено
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Кратность U2 к U1 -, о.е.
0,05 - 1
Время срабатывания -, с
0,1 - 100
Введено/
Режим работы +
выведено
Кратность I2/I1 +, о.е.
0,05 - 1
Время срабатывания +, с
0,1-300
Минимальный I2, А
1-80
ЗОФ I2
Введено/
Режим работы -
выведено
Кратность I2/I1 -, о.е.
0,05 - 1
Минимальный I2, А
1-80
Время срабатывания -, с
0,1-300
Ток срабатывания +, А
10-1280
Время срабатывания +, с
0-2
МТЗ РНЛ
Ток срабатывания -, А
10-1280
Время срабатывания -, с
0-2
Ток срабатывания +, А
4-1280
Время срабатывания +, с
0-2
ЗЗЗ РНЛ
Ток срабатывания -, А
4-1280
Время срабатывания -, с
0-2
Введено/
Контроль Fмин
выведено
Введено/
Контроль Fмакс
выведено
Введено/
Контроль Uмакс
выведено
Введено/
Контроль Uмин
выведено
Введено/
КН
Контроль U2/U1
выведено
Введено/
Контроль U0/U1
выведено
Fмин +, Гц
45,00 - 49,99
Fмакс +, Гц
50,01 - 55
Uмакс +, о.е.
1,00 - 1,30
Uмин +, о.е.
0,60 - 1,00
U2/U1 +, о.е.
0,05 - 1,00
U0/U1 +, о.е.
0,05 - 1,00
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Fмин -, Гц
45,00 - 49,99
Fмакс -, Гц
50,01 - 55
Uмакс -, о.е.
1,00 - 1,30
Uмин -, о.е.
0,60 - 1,00
U2/U1 -, о.е.
0,05 - 1,00
U0/U1 -, о.е.
0,05 - 1,00
Выведено/О
бе стороны/
Режим работы
Сторона+/
Сторона-
Введено/
Режим сброса АВР
выведено
АВР
00:00:10-
Время сброса АВР, с
00:00:59
Время срабатывания +, с
0,1 - 180
Время срабатывания -, с
0,1 - 180
Введено/
Режим работы
выведено
БКЗ
Ток возврата, A
20 - 6000
Введено/
Режим работы
Выведено
ЗПП
Время срабатывания, с
0,1-100
Нормальный
Режим работы
/Rezip
Режим работы: Нормальный
АПВ ЗПП
Число отключений до запрета АПВ
1/2
Выдержка времени АПВ, с
0,1 - 180
Режим работы: Rezip
Выдержка времени АПВ, с
0,2 - 180
Введено/
Режим работы
выведено
ДИ
Напряжение срабатывания, кВ
0,5-6
ПРИЛОЖЕНИЕ Б. БЛАНК ЗАДАНИЯ УСТАВОК REC35
Радиальная функциональность
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Тип ВТХ
TD/TEL I
Тип ВТХ: TD
Ток срабатывания, A
10 - 6000
Время срабатывания, c
0 - 100
Введено /
Блокировка по работе на линии
Выведено
Тип ВТХ: TEL I
Количество секций
1/2/3
Ток срабатывания, A
10 - 6000
Максимальное время, с
0,05 - 100
МТЗ 1
Первый промежуточный ток, A
10 - 1000
Первое промежуточное время, с
0,05 - 100
Второй промежуточный ток, A
10 - 6000
Второе промежуточное время, с
0,05 - 100
Максимальный ток, A
10 - 6000
Минимальное время, с
0,05 - 100
Асимптота первой секции, A
1 - 6000
Асимптота второй секции, A
1 - 6000
Асимптота третьей секции, A
1 - 6000
Введено /
Блокировка по работе на линии
Выведено
Тип ВТХ
TD/TEL I
Тип ВТХ: TD
Ток срабатывания, A
10 - 6000
Время срабатывания, c
0 - 100
Введено /
Блокировка по работе на линии
Выведено
Тип ВТХ: TEL I
МТЗ 2
Количество секций
1/2/3
Ток срабатывания, A
10 - 6000
Максимальное время, с
0,05 - 100
Первый промежуточный ток, A
10 - 1000
Первое промежуточное время, с
0,05 - 100
Второй промежуточный ток, A
10 - 6000
Второе промежуточное время, с
0,05 - 100
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Максимальный ток, A
10 - 6000
Минимальное время, с
0,05 - 100
Асимптота первой секции, A
1 - 6000
Асимптота второй секции, A
1 - 6000
Асимптота третьей секции, A
1 - 6000
Введено /
Блокировка по работе на линии
Выведено
Введено/
Режим работы
выведено
Ток срабатывания, A
40 - 6000
МТЗ 3
Время срабатывания, с
0 - 5
Введено /
Блокировка по работе на линии
Выведено
Нормальный
Режим работы
/Rezip/Коорд
инация зон
Режим работы: Нормальный/КПЗ
Число отключений до запрета АПВ
1/2/3/4
Число отключений от МТЗ 3 до
1/2/3/4
запрета АПВ
Карта АПВ
М/Б
Нормальный
/Ускорение/
Режим первого включения
Замедление/
с АПВ
АПВ МТЗ
Время первого включения, с
0,1 - 180
Выдержка времени АПВ 1, с
0,1 - 1800
Выдержка времени АПВ 2, с
7 - 1800
Выдержка времени АПВ 3, с
7 - 1800
Время подготовки АПВ, с
1 - 180
Режим работы: Rezip
Число отключений до запрета АПВ
2/3/4
Число отключений от МТЗ 3 до
1/2/3/4
запрета АПВ
Выдержка времени АПВ 1, с
0,2 - 1800
Выдержка времени АПВ 2, с
7 - 1800
Выдержка времени АПВ 3, с
7 - 1800
Выведено/
Защита
Отключить/
Режим работы
от ОЗЗ
Работа на
сигнал
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Токовая/
Направленн
Способ определения неисправности
ая/
Импедансна
я
Введено/
Блокировка от КЗ
выведено
Режим работы: Токовая
Тип ВТХ
TD//TEL I
Тип ВТХ: TD
Ток срабатывания, A
0,1 - 80
Время срабатывания, с
0,15 - 100
Время возврата, с
0 - 100
Тип ВТХ: TEL I
Количество секций
1/2/3
Ток срабатывания, А
0,1 - 80
Максимальное время, с
0,05-100
Первый промежуточный ток, А
0,1-6000
Первое промежуточное время, с
0,1-100
Второй промежуточный ток, А
0,1-6000
Второе промежуточное время, с
0,1-100
Максимальный ток, А
0,1-6000
Минимальное время, с
0,1-100
Асимптота первой секции, А
0,1 - 80
Асимптота второй секции, А
0,1-6000
Асимптота третьей секции, А
0,1-6000
Время возврата, с
0 - 100
Режим работы: Направленная
Угол максимальной
0 - 359
чувствительности, град
Ток срабатывания
0,1 - 80
Время срабатывания
0,15 - 100
Время возврата
0 - 100
Режим работы: Импедансная
Минимальная емкость фидера, мкФ
0 - 100
Максимальная емкость фидера, мкФ
0 - 100
Время срабатывания, с
0,15 - 100
Время возврата, с
0 - 100
Число отключений до запрета АПВ
1/2/3/4
АПВ ОЗЗ
Выдержка времени АПВ 1, с
0,1 - 1800
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Выдержка времени АПВ 2, с
7 - 1800
Выдержка времени АПВ 3, с
7 - 1800
Время подготовки АПВ, с
1 - 180
Введена /
Режим работы
Выведена
Y0m1/G0m1/B
0m1/
Тип защиты
Y0m2/G0m2/B
0m2
Двусторонни
Направленность (только для
й/Вперед/
G0m1/B0m1/G0m2/B0m2)
Назад
Проводимость срабатывания (только
0,1 - 100
для Y0m1/ Y0m2), мСм
ОЗЗ нп
Активная составляющая
проводимости срабатывания (только
0,1 - 100
для G0m1/ G0m2), мСм
Реактивная составляющая
проводимости срабатывания (только
0,1 - 100
для B0m1/ B0m2), мСм
Угол коррекции (только для
G0m1/B0m1/G0m2/B0m2 и
-179 - +179
направленности вперед/назад), град
Минимальное напряжение U0, кВ
0,5 - 10
Время срабатывания, с
0,05 - 100
Время возврата, с
0 - 100
Число отключений до запрета АПВ
1/2/3/4
Выдержка времени АПВ 1, с
0,1 - 1800
АПВ
Выдержка времени АПВ 2, с
7 - 1800
ОЗЗнп
Выдержка времени АПВ 3, с
7 - 1800
Время подготовки АПВ, с
1 - 180
Введено/
Режим работы
выведено
ЗСН
Напряжение срабатывания, о.е.
0,05 - 1
Время срабатывания, с
0,1 - 100
Введено/
Режим работы
выведено
ЗМН
Напряжение срабатывания, о.е.
0,5 - 1
Время срабатывания, с
0-180
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Введена /
Блокировка по питанию
Выведена
Число отключений до запрета АПВ
1/2
АПВ ЗМН
Выдержка времени АПВ 1, с
0,1 - 180
Время подготовки АПВ, с
1 - 180
Введено/
Режим работы
выведено
ЗПН
Напряжение срабатывания, о.е.
1 - 1,5
Время срабатывания, с
0-180
Число отключений до запрета АПВ
1/2
АПВ ЗПН
Выдержка времени АПВ 1, с
0,1 - 180
Время подготовки АПВ, с
1 - 180
Введено/
Режим работы
выведено
АЧР
Частота срабатывания, Гц
45-50
Время срабатывания, с
0 -180
Число отключений до запрета АПВ
1/2
ЧАПВ
Выдержка времени АПВ 1, с
0,1 - 180
Время подготовки АПВ, с
1 - 180
Введено/
Режим работы
выведено
ЗПЧ
Частота срабатывания, Гц
50-55
Время срабатывания, с
0,1-180
Число отключений до запрета АПВ
1/2
АПВ ЗПЧ
Выдержка времени АПВ 1, с
0,1 - 180
Время подготовки АПВ, с
1 - 180
Время распознавания, мин
0-60
Время сброса, мин
1-400
ВХН
Коэффициент холодной нагрузки
1 - 5
Напряжение срабатывания, о.е.
0,05 - 0,80
Введено/
Режим работы
выведено
ЗОФ U2
Кратность U2 к U1, о.е.
0,05 - 1
Время срабатывания, с
0-300
Введено/
Режим работы
выведено
ЗОФ I2
Кратность I2/I1, о.е.
0,05 - 1
Минимальное значение I2, А
1-100
Время срабатывания, с
0-300
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Ток срабатывания, А
10-1280
МТЗ РНЛ
Время срабатывания, с
0-2
Введено/
Контроль Fмин
выведено
Введено/
Контроль Uмакс
выведено
Введено/
Контроль Uмин
выведено
Введено/
Контроль U2/U1
выведено
Введено/
Контроль U0/U1
выведено
КН
Введено/
Контроль Fмакс
выведено
Введено/
Режим блокирования включения
выведено
Fмин, Гц
45,00 - 49,99
Fмакс, Гц
50,01 - 55
Uмакс, о.е.
1,00 - 1,30
Uмин, о.е.
0,50 - 1,00
U2/U1, о.е.
0,05 - 1,00
U0/U1, о.е.
0,05 - 1,00
Сброс
Время сброса АПВ, мин
1 - 360
АПВ
Введено/
Режим работы
Выведено
ЗПП
Время срабатывания, с
0-180
Введено/
Контроль напряжения при АПВ
Выведено
Нормальный
Режим работы
/Rezip
Режим работы: Нормальный
Число отключений до запрета АПВ
1/2
АПВ ЗПП
Выдержка времени АПВ, с
0,06 - 180
Время подготовки АПВ
1 - 180
Режим работы: Rezip
Выдержка времени АПВ, с
0,2 - 180
Время подготовки АПВ
1 - 180
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
ДИ
Напряжение срабатывания, кВ
0,5 - 35
Кольцевая функциональность
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Тип ВТХ
TD/TEL I
Тип ВТХ: TD
Ток срабатывания, A
10 - 6000
Время срабатывания, c
0 - 100
Введено /
Блокировка по работе на линии
Выведено
Тип ВТХ: TEL I
Количество секций
1/2/3
Ток срабатывания, A
10 - 6000
Максимальное время, с
0,05 - 100
МТЗ 1 (+)
Первый промежуточный ток, A
10 - 1000
Первое промежуточное время, с
0,05 - 100
Второй промежуточный ток, A
10 - 6000
Второе промежуточное время, с
0,05 - 100
Максимальный ток, A
10 - 6000
Минимальное время, с
0,05 - 100
Асимптота первой секции, A
1 - 6000
Асимптота второй секции, A
1 - 6000
Асимптота третьей секции, A
1 - 6000
Введено /
Блокировка по работе на линии
Выведено
Тип ВТХ
TD/TEL I
Тип ВТХ: TD
Ток срабатывания, A
10 - 6000
Время срабатывания, c
0 - 100
Введено /
МТЗ 1 (-)
Блокировка по работе на линии
Выведено
Тип ВТХ: TEL I
Количество секций
1/2/3
Ток срабатывания, A
10 - 6000
Максимальное время, с
0,05 - 100
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Первый промежуточный ток, A
10 - 1000
Первое промежуточное время, с
0,05 - 100
Второй промежуточный ток, A
10 - 6000
Второе промежуточное время, с
0,05 - 100
Максимальный ток, A
10 - 6000
Минимальное время, с
0,05 - 100
Асимптота первой секции, A
1 - 6000
Асимптота второй секции, A
1 - 6000
Асимптота третьей секции, A
1 - 6000
Введено /
Блокировка по работе на линии
Выведено
Тип ВТХ
TD/TEL I
Тип ВТХ: TD
Ток срабатывания, A
10 - 6000
Время срабатывания, c
0 - 100
Введено /
Блокировка по работе на линии
Выведено
Тип ВТХ: TEL I
Количество секций
1/2/3
Ток срабатывания, A
10 - 6000
Максимальное время, с
0,05 - 100
МТЗ 2 (+)
Первый промежуточный ток, A
10 - 1000
Первое промежуточное время, с
0,05 - 100
Второй промежуточный ток, A
10 - 6000
Второе промежуточное время, с
0,05 - 100
Максимальный ток, A
10 - 6000
Минимальное время, с
0,05 - 100
Асимптота первой секции, A
1 - 6000
Асимптота второй секции, A
1 - 6000
Асимптота третьей секции, A
1 - 6000
Введено /
Блокировка по работе на линии
Выведено
Тип ВТХ
TD/TEL I
Тип ВТХ: TD
Ток срабатывания, A
10 - 6000
МТЗ 2 (-)
Время срабатывания, c
0 - 100
Введено /
Блокировка по работе на линии
Выведено
Тип ВТХ: TEL I
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Количество секций
1/2/3
Ток срабатывания, A
10 - 6000
Максимальное время, с
0,05 - 100
Первый промежуточный ток, A
10 - 1000
Первое промежуточное время, с
0,05 - 100
Второй промежуточный ток, A
10 - 6000
Второе промежуточное время, с
0,05 - 100
Максимальный ток, A
10 - 6000
Минимальное время, с
0,05 - 100
Асимптота первой секции, A
1 - 6000
Асимптота второй секции, A
1 - 6000
Асимптота третьей секции, A
1 - 6000
Введено /
Блокировка по работе на линии
Выведено
Введено/
Режим работы
выведено
Ток срабатывания, A
40 - 6000
МТЗ 3 (+)
Время срабатывания, с
0 - 5
Введено /
Блокировка по работе на линии
Выведено
Введено/
Режим работы
выведено
Ток срабатывания, A
40 - 6000
МТЗ 3 (-)
Время срабатывания, с
0 - 5
Введено /
Блокировка по работе на линии
Выведено
Нормальный
Режим работы
/Rezip/Коорд
инация зон
Режим работы: Нормальный/КПЗ
Число отключений до запрета АПВ
1/2/3/4
Число отключений от МТЗ 3 до
1/2/3/4
АПВ МТЗ
запрета АПВ
(+)
Карта АПВ
М/Б
Нормальный
/Ускорение/
Режим первого включения
Замедление/
с АПВ
Время первого включения, с
0,1 - 180
Выдержка времени АПВ 1, с
0,1 - 1800
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Выдержка времени АПВ 2, с
7 - 1800
Выдержка времени АПВ 3, с
7 - 1800
Время подготовки АПВ, с
1 - 180
Режим работы: Rezip
Число отключений до запрета АПВ
2/3/4
Число отключений от МТЗ 3 до
1/2/3/4
запрета АПВ
Выдержка времени АПВ 1, с
0,2 - 1800
Выдержка времени АПВ 2, с
7 - 1800
Выдержка времени АПВ 3, с
7 - 1800
Нормальный
Режим работы
/Rezip/Коорд
инация зон
Режим работы: Нормальный/КПЗ
Число отключений до запрета АПВ
1/2/3/4
Число отключений от МТЗ 3 до
1/2/3/4
запрета АПВ
Карта АПВ
М/Б
Нормальный
/Ускорение/
Режим первого включения
Замедление/
с АПВ
АПВ МТЗ
Время первого включения, с
0,1 - 180
(-)
Выдержка времени АПВ 1, с
0,1 - 1800
Выдержка времени АПВ 2, с
7 - 1800
Выдержка времени АПВ 3, с
7 - 1800
Время подготовки АПВ, с
1 - 180
Режим работы: Rezip
Число отключений до запрета АПВ
2/3/4
Число отключений от МТЗ 3 до
1/2/3/4
запрета АПВ
Выдержка времени АПВ 1, с
0,2 - 1800
Выдержка времени АПВ 2, с
7 - 1800
Выдержка времени АПВ 3, с
7 - 1800
Выведено/
Защита
Отключить/
от ОЗЗ
Режим работы
Работа на
(+)
сигнал
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Токовая/
Направленн
Способ определения неисправности
ая/
Импедансна
я
Введено/
Блокировка от КЗ
выведено
Режим работы: Токовая
Тип ВТХ
TD//TEL I
Тип ВТХ: TD
Ток срабатывания, A
0,1 - 80
Время срабатывания, с
0,15 - 100
Время возврата, с
0 - 100
Тип ВТХ: TEL I
Количество секций
1/2/3
Ток срабатывания, А
0,1 - 80
Максимальное время, с
0,05-100
Первый промежуточный ток, А
0,1-6000
Первое промежуточное время, с
0,1-100
Второй промежуточный ток, А
0,1-6000
Второе промежуточное время, с
0,1-100
Максимальный ток, А
0,1-6000
Минимальное время, с
0,1-100
Асимптота первой секции, А
0,1 - 80
Асимптота второй секции, А
0,1-6000
Асимптота третьей секции, А
0,1-6000
Время возврата, с
0 - 100
Режим работы: Направленная
Угол максимальной
0 - 359
чувствительности, град
Ток срабатывания
0,1 - 80
Время срабатывания
0,15 - 100
Время возврата
0 - 100
Режим работы: Импедансная
Минимальная емкость фидера, мкФ
0 - 100
Максимальная емкость фидера, мкФ
0 - 100
Время срабатывания, с
0,15 - 100
Время возврата, с
0 - 100
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Выведено/
Отключить/
Режим работы
Работа на
сигнал
Токовая/
Направленн
Способ определения неисправности
ая/
Импедансна
я
Введено/
Блокировка от КЗ
выведено
Режим работы: Токовая
Тип ВТХ
TD//TEL I
Тип ВТХ: TD
Ток срабатывания, A
0,1 - 80
Время срабатывания, с
0,15 - 100
Время возврата, с
0 - 100
Тип ВТХ: TEL I
Количество секций
1/2/3
Ток срабатывания, А
0,1 - 80
Максимальное время, с
0,05-100
Защита
Первый промежуточный ток, А
0,1-6000
от ОЗЗ (-)
Первое промежуточное время, с
0,1-100
Второй промежуточный ток, А
0,1-6000
Второе промежуточное время, с
0,1-100
Максимальный ток, А
0,1-6000
Минимальное время, с
0,1-100
Асимптота первой секции, А
0,1 - 80
Асимптота второй секции, А
0,1-6000
Асимптота третьей секции, А
0,1-6000
Время возврата, с
0 - 100
Режим работы: Направленная
Угол максимальной
0 - 359
Ток срабатывания
0,1 - 80
Время срабатывания
0,15 - 100
Время возврата
0 - 100
Режим работы: Импедансная
Минимальная емкость фидера, мкФ
0 - 100
Максимальная емкость фидера, мкФ
0 - 100
Время срабатывания, с
0,15 - 100
Время возврата, с
0 - 100
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Число отключений до запрета АПВ
1/2/3/4
Выдержка времени АПВ 1, с
0,1 - 1800
АПВ ОЗЗ
Выдержка времени АПВ 2, с
7 - 1800
(+)
Выдержка времени АПВ 3, с
7 - 1800
Время подготовки АПВ, с
1 - 180
Число отключений до запрета АПВ
1/2/3/4
Выдержка времени АПВ 1, с
0,1 - 1800
АПВ ОЗЗ
Выдержка времени АПВ 2, с
7 - 1800
(-)
Выдержка времени АПВ 3, с
7 - 1800
Время подготовки АПВ, с
1 - 180
Введена /
Режим работы
Выведена
Y0m1/G0m1/B
0m1/
Тип защиты
Y0m2/G0m2/B
0m2
Двусторонни
Направленность (только для
й/Вперед/
G0m1/B0m1/G0m2/B0m2)
Назад
Проводимость срабатывания (только
0,1 - 100
для Y0m1/ Y0m2), мСм
ОЗЗ нп
Активная составляющая
(+)
проводимости срабатывания (только
0,1 - 100
для G0m1/ G0m2), мСм
Реактивная составляющая
проводимости срабатывания (только
0,1 - 100
для B0m1/ B0m2), мСм
Угол коррекции (только для
G0m1/B0m1/G0m2/B0m2 и
-179 - +179
направленности вперед/назад), град
Минимальное напряжение U0, кВ
0,5 - 10
Время срабатывания, с
0,05 - 100
Время возврата, с
0 - 100
Введена /
Режим работы
Выведена
ОЗЗ нп
Y0m1/G0m1/B
(-)
0m1/
Тип защиты
Y0m2/G0m2/B
0m2
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Двусторонни
Направленность (только для
й/Вперед/
G0m1/B0m1/G0m2/B0m2)
Назад
Проводимость срабатывания (только
0,1 - 100
для Y0m1/ Y0m2), мСм
Активная составляющая
проводимости срабатывания (только
0,1 - 100
для G0m1/ G0m2), мСм
Реактивная составляющая
проводимости срабатывания (только
0,1 - 100
для B0m1/ B0m2), мСм
Угол коррекции (только для
G0m1/B0m1/G0m2/B0m2 и
-179 - +179
направленности вперед/назад), град
Минимальное напряжение U0, кВ
0,5 - 10
Время срабатывания, с
0,05 - 100
Время возврата, с
0 - 100
Число отключений до запрета АПВ
1/2/3/4
Выдержка времени АПВ 1, с
0,1 - 1800
АПВ
ОЗЗнп
Выдержка времени АПВ 2, с
7 - 1800
(+)
Выдержка времени АПВ 3, с
7 - 1800
Время подготовки АПВ, с
1 - 180
Число отключений до запрета АПВ
1/2/3/4
Выдержка времени АПВ 1, с
0,1 - 1800
АПВ
Выдержка времени АПВ 2, с
7 - 1800
ОЗЗнп (-)
Выдержка времени АПВ 3, с
7 - 1800
Время подготовки АПВ, с
1 - 180
Введено/
Режим работы
выведено
ЗСН (+)
Напряжение срабатывания, о.е.
0,05 - 1
Время срабатывания, с
0,1 - 100
Введено/
Режим работы
выведено
ЗСН (-)
Напряжение срабатывания, о.е.
0,05 - 1
Время срабатывания, с
0,1 - 100
Введено/
Режим работы
выведено
ЗМН (+)
Напряжение срабатывания, о.е.
0,5 - 1
Время срабатывания, с
0-180
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Введена /
Блокировка по питанию
Выведена
Введено/
Режим работы
выведено
Напряжение срабатывания, о.е.
0,5 - 1
ЗМН (-)
Время срабатывания, с
0-180
Введена /
Блокировка по питанию
Выведена
Число отключений до запрета АПВ
1/2
АПВ ЗМН
Выдержка времени АПВ 1, с
0,1 - 180
(+)
Время подготовки АПВ, с
1 - 180
Число отключений до запрета АПВ
1/2
АПВ ЗМН
Выдержка времени АПВ 1, с
0,1 - 180
(-)
Время подготовки АПВ, с
1 - 180
Введено/
Режим работы
выведено
ЗПН (+)
Напряжение срабатывания, о.е.
1 - 1,5
Время срабатывания, с
0-180
Введено/
Режим работы
выведено
ЗПН (-)
Напряжение срабатывания, о.е.
1 - 1,5
Время срабатывания, с
0-180
Число отключений до запрета АПВ
1/2
АПВ ЗПН
Выдержка времени АПВ 1, с
0,1 - 180
(+)
Время подготовки АПВ, с
1 - 180
Число отключений до запрета АПВ
1/2
АПВ ЗПН
Выдержка времени АПВ 1, с
0,1 - 180
(-)
Время подготовки АПВ, с
1 - 180
Введено/
Режим работы
выведено
АЧР (+)
Частота срабатывания, Гц
45-50
Время срабатывания, с
0 -180
Введено/
Режим работы
выведено
АЧР (-)
Частота срабатывания, Гц
45-50
Время срабатывания, с
0 -180
Число отключений до запрета АПВ
1/2
ЧАПВ (+)
Выдержка времени АПВ 1, с
0,1 - 180
Время подготовки АПВ, с
1 - 180
Диапазон
Наим-е
Параметр
Группа 1
Группа 2
Группа 3
Группа 4
уставок
Число отключений до запрета АПВ
1/2
ЧАПВ (-)
Выдержка времени АПВ 1, с
0,1 - 180
Время подготовки АПВ, с
1 - 180
Введено/
Режим работы
выведено
ЗПЧ (+)
Частота срабатывания, Гц
50-55
Время срабатывания, с
0,1-180
Введено/
Режим работы
выведено
ЗПЧ (-)
Частота срабатывания, Гц
50-55
Время срабатывания, с
0,1-180
Число отключений до запрета АПВ
1/2
АПВ ЗПЧ
Выдержка времени АПВ 1, с
0,1 - 180
(+)
Время подготовки АПВ, с
1 - 180
Число отключений до запрета АПВ
1/2
АПВ ЗПЧ
Выдержка времени АПВ 1, с
0,1 - 180
(-)
Время подготовки АПВ, с
1 - 180
Введено/
Режим работы
выведено
ЗОФ U2
(+)
Кратность U2 к U1, о.е.
0,05 - 1
Время срабатывания, с
0-300
Введено/
Режим работы
выведено
ЗОФ U2
(-)
Кратность U2 к U1, о.е.
0,05 - 1
Время срабатывания, с
0-300
Введено/
Режим работы
выведено
ЗОФ I2
Кратность I2/I1, о.е.
0,05 - 1
(+)
Минимальное значение I2, А
1-100
Время срабатывания, с
0-300
Введено/
Режим работы
выведено
ЗОФ I2
Кратность I2/I1, о.е.
0,05 - 1
(-)
Минимальное значение I2, А
1-100
Время срабатывания, с
0-300
Ток срабатывания, А
10-1280
МТЗ РНЛ
(+)
Время срабатывания, с
0-2
Ток срабатывания, А
10-1280
МТЗ РНЛ
(-)
Время срабатывания, с
0-2















содержание      ..      1      2      3      ..
