7. FEEDRATE CONTROL/ACCELERATION AND

DECELERATION CONTROL

When bit 7 (IFH) of parameter No. 11850 is set to 0, these signals are used as
path-by-path signals. When the bit is set to 1, they are used as group-by-group signals.



NOTE



When all signals are set to “0”, an override of 100% is assumed,
while an override of 0% is assumed for *EFOVg.



Signal address





#7

#6

#5

#4

#3

#2

#1

#0

Gn014















ROV2

ROV1



Gn096



HROV

*HROV6

*HROV5

*HROV4

*HROV3

*HROV2

*HROV1

*HROV0



Gn150















EROV2

EROV1



Gn151



*EROV7

*EROV6

*EROV5

*EROV4

*EROV3

*EROV2

*EROV1

*EROV0



Gn352



*FHRO7

*FHRO6

*FHRO5

*FHRO4

*FHRO3

*FHRO2

*FHRO1

*FHRO0



Gn353



FHROV











*FHRO9

*FHRO8



Parameter





#7

#6

#5

#4

#3

#2

#1

#0

1401









RF0













[Input type]  Parameter input



[Data type]  Bit path





#4  RF0

  When cutting feedrate override is 0% during rapid traverse,

0:

The machine tool does not stop moving.

1:

The machine tool stops moving.



1421



F0 rate of rapid traverse override for each axis





[Input type]  Parameter input



[Data type]  Real axis



[Unit of data]  mm/min, inch/min, deg/min (machine unit)

[Min. unit of data]  Depend on the increment system of the applied axis
[Valid data range]  Refer to the standard parameter setting table (C)

(When the increment system is IS-B, 0.0 to +999000.0)
Set the F0 rate of the rapid traverse override for each axis.






#7

#6

#5

#4

#3

#2

#1

#0

3002









IOV













[Input type]  Parameter input



[Data type]  Bit path



B-64693EN-1/01





- 1107 -

7. FEEDRATE CONTROL/ACCELERATION

AND DECELERATION CONTROL



#4  IOV

  Override-related signal logic is:

0:

Used without modification
(A signal of negative logic is used as a negative logic signal, and a signal of positive
logic is used as a positive logic signal.)

1:

Inverted
(A signal of negative logic is used as a positive logic signal, and a signal of positive
logic is used as a negative logic signal.)


The signals indicated below are affected.
Signal of negative logic:
-

Feedrate override signals *FV0 to *FV7<Gn012>

-

Second feedrate override signals*AFV0 to *AFV7<Gn013>

-

0.01% step second feedrate override signals *APF00 to *APF15<Gn094, Gn095>

-

Feedrate override signals (for PMC axis control)
*EFOV0g to *EFOV7g<G0151/G0163/G0175/G0187>

-

Software operator’s panel signals *FV0O to *FV7O<Fn078>

Signals of positive logic:
-

Rapid traverse override signals ROV1,ROV2<Gn014.0 to 1>

-

Software operator’s panel signals ROV1O,ROV2O<Fn076.4 to 5>

-

Rapid traverse override signals (for PMC axis control)
EROV1g,EROV2g<G0150.0 to 1/G0162.0 to 1/G0174.0 to 1/G0186.0 to 1>


The signals indicated below are not affected.
-

1% step rapid traverse override selection signal HROV <Gn096.7>

-

1% step rapid traverse override signals *HROV0 to *HROV6 <Gn096.0 to 6>

-

0.1% step rapid traverse override selection signal FHROV <Gn353.7>

-

0.1% step rapid traverse override signals *FHRO0 to *FHRO9 <Gn352.0  to 7,
Gn353.0 to 1>







#7

#6

#5

#4

#3

#2

#1

#0

8001













OVE









[Input type]  Parameter input



[Data type]  Bit path





#2  OVE

  Signals related to dry run and override used in PMC axis control

0:

Same signals as those used for the CNC

1:

Signals specific to the PMC

The signals used depend on the settings of these parameter bits as indicated below.


Signals



Bit 2 (OVE) of parameter No. 8001 = 0

(same signals as those used for the

CNC)



Bit 2 (OVE) of parameter No. 8001

= 1

(signals specific to the PMC)



Feedrate override signals

*FV0 to *FV7

<Gn012>

*EFV0g to *EFV7g  <G0151>

Override cancellation signal

OVC

<Gn006.4>

EOVCg

<G0150.5>

Rapid traverse override signals  ROV1, ROV2

<Gn014.0 to 1>

EROV1g,EROV2g
     or
*EROV0g to
*EROV7g

<G0150.0 to 1>

<G0151>


Dry run signal

DRN

<Gn046.7>

EDRNg

<G0150.7>

Rapid traverse selection signal  RT

<Gn019.7>

ERTg

<G0150.6>

1% step rapid traverse override
selection signal

HROV

<Gn096.7>

None

1% step rapid traverse override
signals

*HROV0 to *HROV6

<Gn096.0 to 6>

None



B-64693EN-1/01



- 1108 -

7. FEEDRATE CONTROL/ACCELERATION AND

DECELERATION CONTROL

Signals



Bit 2 (OVE) of parameter No. 8001 = 0

(same signals as those used for the

CNC)



Bit 2 (OVE) of parameter No. 8001

= 1

(signals specific to the PMC)



0.1% step rapid traverse
override selection signal

FHROV

<Gn353.7>

None

0.1% step rapid traverse
override signals

*FHRO0 to *FHRO9

<Gn352.0 to 7,

Gn353.0 to 1>

None

(The signal addresses at PMC selection time are for the first group.)






#7

#6

#5

#4

#3

#2

#1

#0

8013















OVR







[Input type]  Parameter input



[Data type]  Bit axis





#1  OVR

  When bit 2 (OVE) of parameter No. 8001 is set to 1, for rapid traverse override in PMC

axis control:
0:

Rapid traverse override signals EROV2 and EROV1 <G150.1 and G150.0> for
PMC axis control are used.

1:

1% step rapid traverse override signals *EROV7 to *EROV0 <G151> for PMC axis
control are used.

(The listed signal addresses when PMC signals are selected are for the 1st group. Actual
addresses differs depending on the used group.)



Reference item

Manual name

Item name

OPERATOR’S MANUAL (B-64694EN)

Rapid traverse override



7.1.7.2

Feedrate override

Overview

A programmed feedrate can be reduced or increased by a percentage (%) selected by the override dial.
This feature is used to check a program.
For example, if the programmed feedrate is 100 mm/min, by setting the override value to 50% by using
the feedrate override signals *FV0 to *FV7 <Gn012>, it is possible to move the tool at 50 mm/min.



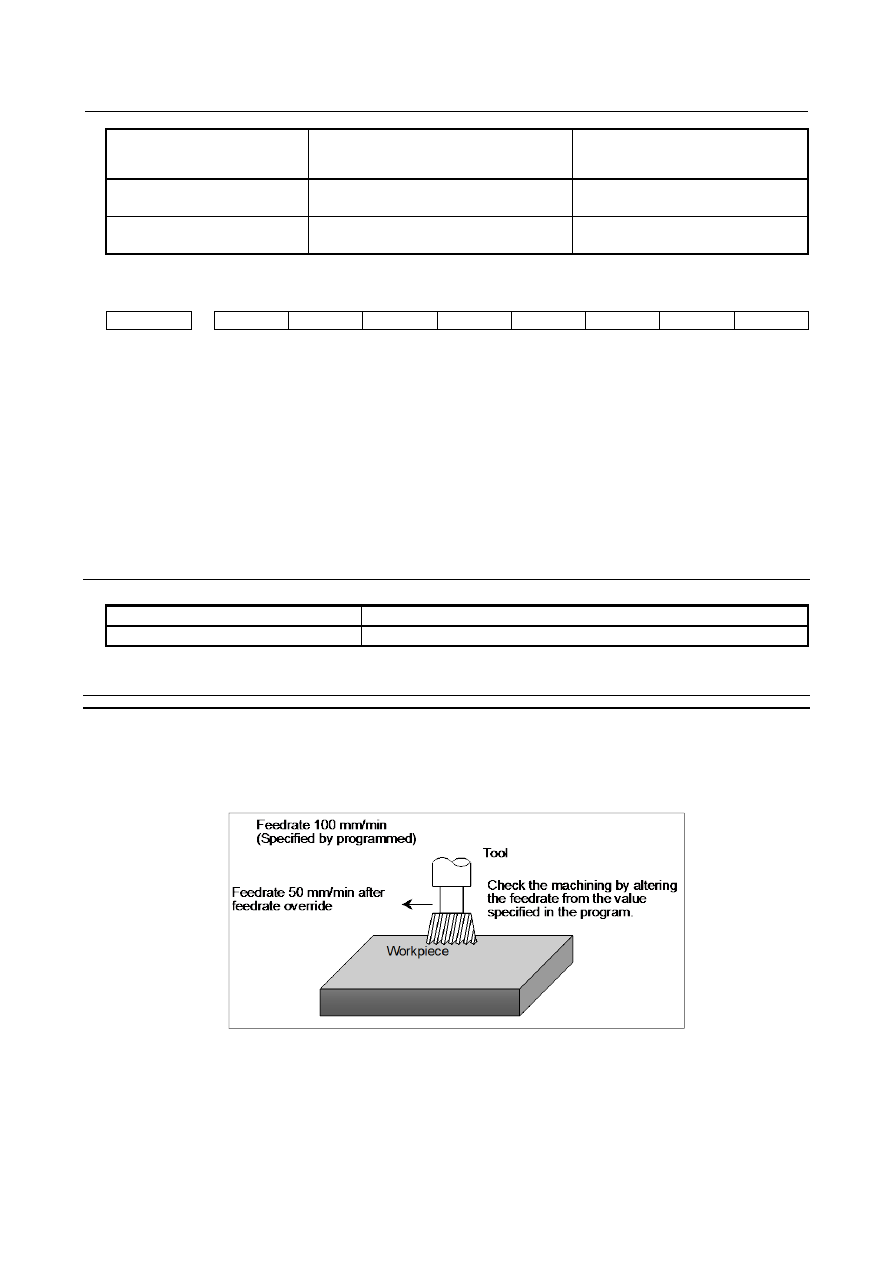

Fig. 7.1.7.2 Feedrate override



B-64693EN-1/01





- 1109 -

7. FEEDRATE CONTROL/ACCELERATION

AND DECELERATION CONTROL

Limitation

M



-

Cutting feed override during one-digit F code feed

The feedrate override, the second feedrate override and the override cancel are disabled for a cutting
feedrate during one-digit F code feed. However, they are enabled in case that a bit 7 (F1O) of parameter
No.1406 is set to 1.





-

Cutting feed override during rigid tapping

The feedrate override, the second feedrate override and the override cancel are disabled for
cutting/extraction operation in rigid tapping. However, they are enabled in case that a bit 4 (OVS) of
parameter No.5203 is set to 1.


-

Cutting feed override in PMC axis control

The feedrate override and the override cancel are enabled even in the PMC axis control. However, signals
specific to PMC are enabled in case that a bit 2 (OVE) of parameter No.8001 is set to 1.


Signal

Feedrate Override signal *FV0 to *FV7<Gn012>

  [Classification]  Input signal


[Function]  These signals override the cutting feedrate. Eight binary code signals correspond to

override values as follows:

Override value=

∑

×

7

0

=

i

%

|

2

|

Vi

i



Vi=0 when *FVi is 1 and
Vi=1 when *FVi is 0
These signals have the following weight.
*FV0 : 1%



*FV1 : 2%

*FV2 : 4%



*FV3 : 8%

*FV4 : 16%



*FV5 : 32%

*FV6 : 64%



*FV7 : 128 %

When all signals are 0, they are regarded as overriding 0% in the same way as when all
signals are 1 .
Thus, the override is selectable in steps over a range of 0 to 254%.



[Operation]  Actual feedrate is obtained by multiplying the specified speed by the override value

selected by this signal.
The override is regarded as 100%, regardless of this signal, in the following cases:
-

Override cancel signal OVC<Gn006.4> is 1.

-

During cutting in tap cycle of canned cycle;

-

Tapping mode (G63)

-

Thread cutting is in progress.

Some examples are listed below.


Table 7.1.7.2 Example of feedrate override

*FV0 to *FV7

Override vlue

(%)

7  6

5

4

  3

2

1

0

1  1

1

1



1

1

1

1

0

1  1

1

1



1

1

1

0

1

1  1

1

1



1

1

0

1

2

1  1

1

1



1

1

0

0

3

1  1

1

1



1

0

1

1

4

1  1

1

1



1

0

1

0

5

1  1

1

1



0

1

0

1

10



B-64693EN-1/01



- 1110 -

7. FEEDRATE CONTROL/ACCELERATION AND

DECELERATION CONTROL

*FV0 to *FV7

Override vlue

(%)

7  6

5

4

  3

2

1

0

1  1

1

1



0

0

0

0

15

1  1

1

0



1

0

1

1

20

1  1

1

0



0

1

1

0

25

1  1

1

0



0

0

0

1

30

1  1

0

1



1

1

0

0

35

1  1

0

1



0

1

1

1

40

1  1

0

1



0

0

1

0

45

1  1

0

0



1

1

0

1

50

1  1

0

0



0

0

1

1

60

1  0

1

1



1

0

0

1

70

1  0

1

0



1

1

1

1

80

1  0

1

0



0

1

0

1

90

1  0

0

1



1

0

1

1

100

0  1

1

0



1

0

0

1

150

0  0

1

1



0

1

1

1

200

0  0

0

0



0

0

0

1

254

0  0

0

0



0

0

0

0

0


The value is calculated as follows.
1.

In case that the override is 2%,
(1)  Convert to binary data.



0000 0010

(2)  Do logical NOT of binary data.

1111 1101

2.

In case that the input signal is “1110 1110”,
(1)  Do logical NOT of binary data.

0001 0001

(2)  Convert to decimal data.



17%



Signal address





#7

#6

#5

#4

#3

#2

#1

#0

Gn012



*FV7

*FV6

*FV5

*FV4

*FV3

*FV2

*FV1

*FV0



Parameter





#7

#6

#5

#4

#3

#2

#1

#0

1401









RF0













[Input type]  Parameter input



[Data type]  Bit path





#4  RF0

  When cutting feedrate override is 0% during rapid traverse,

0:

The machine tool does not stop moving.

1:

The machine tool stops moving.







#7

#6

#5

#4

#3

#2

#1

#0

1406





















F1O



















[Input type]  Parameter input



[Data type]  Bit path





#7  F1O

  For the cutting feedrate specified by a single-digit F code (F1 to F9), feedrate override,

second feedrate override, and override cancellation are:
0:

Disabled.

1:

Enabled.



B-64693EN-1/01





- 1111 -

7. FEEDRATE CONTROL/ACCELERATION

AND DECELERATION CONTROL

NOTE



For the F0 feedrate, rapid traverse override is enabled regardless
of the setting of this parameter.







#7

#6

#5

#4

#3

#2

#1

#0

3002









IOV













[Input type]  Parameter input



[Data type]  Bit path





#4  IOV

  Override-related signal logic is:

0:

Used without modification
(A signal of negative logic is used as a negative logic signal, and a signal of positive
logic is used as a positive logic signal.)

1:

Inverted
(A signal of negative logic is used as a positive logic signal, and a signal of positive
logic is used as a negative logic signal.)


The signals indicated below are affected.
Signal of negative logic:
-

Feedrate override signals *FV0 to *FV7<Gn012>

-

Second feedrate override signals*AFV0 to *AFV7<Gn013>

-

0.01% step second feedrate override signals *APF00 to *APF15<Gn094, Gn095>

-

Feedrate override signals (for PMC axis control)
*EFOV0g to *EFOV7g<G0151/G0163/G0175/G0187>

-

Software operator’s panel signals *FV0O to *FV7O<Fn078>

Signals of positive logic:
-

Rapid traverse override signals ROV1,ROV2<Gn014.0, Gn014.1>

-

Software operator’s panel signals ROV1O,ROV2O<Fn076.4 to 5>

-

Rapid traverse override signals (for PMC axis control)
EROV1g,EROV2g<G0150.0 to 1/G0162.0 to 1/G0174.0 to 1/G0186.0 to 1>


The signals indicated below are not affected.
-

1% step rapid traverse override selection signal HROV <Gn096.7>

-

1% step rapid traverse override signals *HROV0 to *HROV6 <Gn096.0 to 6>

-

0.1% step rapid traverse override selection signal FHROV <Gn353.7>

-

0.1% step rapid traverse override signals *FHRO0 to *FHRO9 <Gn352.0 to 7,
Gn353.0 to 1>







#7

#6

#5

#4

#3

#2

#1

#0

5203









OVS













[Input type]  Parameter input



[Data type]  Bit path





#4  OVS

  In rigid tapping, override by the feedrate override signals *FV0 to *FV7 <Gn012> and

the second feedrate override signals *AFV0 to *AFV7 <Gn013> (or 0.01% step second
feedrate override signals *APF00 to *APF15 <Gn094, Gn095>), and the cancellation of
override by the override cancel signal OVC <Gn006.4> is:
0:

Disabled.

1:

Enabled.

When feedrate override is enabled, extraction override is disabled.
The spindle override is clamped to 100% during rigid tapping, regardless of the setting of
this parameter.



B-64693EN-1/01



- 1112 -

7. FEEDRATE CONTROL/ACCELERATION AND

DECELERATION CONTROL







#7

#6

#5

#4

#3

#2

#1

#0

8001













OVE









[Input type]  Parameter input



[Data type]  Bit path





#2  OVE

  Signals related to dry run and override used in PMC axis control

0:

Same signals as those used for the CNC

1:

Signals specific to the PMC



Reference item

Manual name

Item name

OPERATOR’S MANUAL (B-64694EN)

Cutting feed



7.1.7.3

Second feedrate override

Overview

An override can be applied to the cutting feedrate. The override is applied to the feedrate to which an
override has been applied with the first feedrate override signals *FV0 to *FV7 <Gn012>.


(Actual feedrate) = F

×

 FV

1



×

 FV

2





F:

Specified cutting feedrate



FV

1

: Feedrate override (%)



FV

2

: Second feedrate override (%)

A percentage from 0 to 254 % can be selected in steps of 1% as the second feedrate override.
In case that a bit  3 (OV2) of parameter No.1402 is set to 1, a percentage from 0 to 655.34% can be
selected in steps 0.01% as the second feedrate override.


Limitation

M



-

Cutting feed override during one-digit F code feed

The feedrate override,  the second feedrate override and the override cancel are disabled for a cutting
feedrate during one-digit F code feed. However, they are enabled in case that a bit 7 (F1O) of parameter
No.1406 is set to 1.





-

Cutting feed override during rigid tapping

The feedrate override, the second feedrate override and the override cancel are disabled for
cutting/extraction operation in rigid tapping. However, they are enabled in case that a bit 4 (OVS) of
parameter No.5203 is set to 1.


-

Cutting feed override in PMC axis control

The second feedrate override is disabled in the PMC axis control.


Signal

Second feedrate override signals *AFV0 to *AFV7<Gn013>

  [Classification]  Input signal


[Function]  The cutting feedrate is multiplied by the second feedrate override. These eight binary

code signals correspond to the override values as follows.

Override value=

∑

×

7

0

=

i

%

|

2

|

Vi

i



Vi=0 when *AFVi is 1 and

B-64693EN-1/01





- 1113 -

7. FEEDRATE CONTROL/ACCELERATION

AND DECELERATION CONTROL

Vi=1 when *AFVi is 0
These signals have the following weight.
*AFV0 : 1%

*AFV1 : 2%

*AFV2 : 4%

*AFV3 : 8%

*AFV4 : 16%

*AFV5 : 32%

*AFV6 : 64%

*AFV7 : 128 %

If all signals are 0 or 1, the override is regarded as 0%. The override is selectable in steps
of 1% over a range of 0 to 254%.



[Operation]  In case that a bit 3 (OV2) of parameter No.1402 is set to 0, those signals are enabled.

In cutting feed during automatic operation, the actual feedrate is obtained as follows.
Actual feedrate = (Specified speed)

×

 (First override)

×

 (Override value specified by this

signal)
Since the condition under which the first override is ignored and is set to 100% remains
valid, the second feedrate override is also assumed to 100%.
Some examples are listed below.


Table 7.1.7.3 (a) Example of second feedrate override

*AFV0 to *AFV7

Override vlue

(%)

7  6

5

4

  3

2

1

0

1  1

1

1



1

1

1

1

0

1  1

1

1



1

1

1

0

1

1  1

1

1



1

1

0

1

2

1  1

1

1



1

1

0

0

3

1  1

1

1



1

0

1

1

4

1  1

1

1



1

0

1

0

5

1  1

1

1



0

1

0

1

10

1  1

1

1



0

0

0

0

15

1  1

1

0



1

0

1

1

20

1  1

1

0



0

1

1

0

25

1  1

1

0



0

0

0

1

30

1  1

0

1



1

1

0

0

35

1  1

0

1



0

1

1

1

40

1  1

0

1



0

0

1

0

45

1  1

0

0



1

1

0

1

50

1  1

0

0



0

0

1

1

60

1  0

1

1



1

0

0

1

70

1  0

1

0



1

1

1

1

80

1  0

1

0



0

1

0

1

90

1  0

0

1



1

0

1

1

100

0  1

1

0



1

0

0

1

150

0  0

1

1



0

1

1

1

200

0  0

0

0



0

0

0

1

254

0  0

0

0



0

0

0

0

0


The value is calculated as follows.
1.

In case that the override is 2%,
(1)  Convert to binary data.



0000 0010

(2)  Do logical NOT of binary data.

1111 1101

2.

In case that the input signal is “1110 1110”,
(1)  Do logical NOT of binary data.

0001 0001

(2)  Convert to decimal data.



17%
