FANUC Series 0i-MODEL F Plus. CONNECTION MANUAL (FUNCTION) - page 59

1. AXIS CONTROL





B-64693EN-1/01



- 426 -

NOTE

1  This parameter is enabled only when Hob machining package is

enabled.

2  When this parameter is changed, the both of the following conditions

need to be met.
- EGB synchronous control in the path is cancelled.
  (If Electronic gear box 2 pair is used, all pairs need to be cancelled.)
- Flexible synchronization control in the path is cancelled.
  (All groups need to be cancelled.)

3  If this parameter is changed when the upper conditions are not met,

switching hob command is executed after the conditions are met.

4  Whether switching hob command is finished or not can be confirmed

with the bit 0 (HOB) of diagnosis data No.5040.







#7

#6

#5

#4

#3

#2

#1

#0

7731

















EFX





[Input type]  Parameter input



[Data type]  Bit path





#0  EFX

  Hob command by flexible synchronization control:



  0:

G80 and G81 are used.



  1:

G80.4 and G81.4 are used.



NOTE



When this parameter is set to 0, no canned cycle for drilling can be
used.



Alarm and message



Number

Message

Description

PW0000

POWER MUST BE OFF

A parameter was set for which the power must be turned
OFF then ON again.





Diagnosis Data





#7

#6

#5

#4

#3

#2

#1

#0

5040

















HOB







#0  HOB

  G80/G81 or G80.4/G81.4 are :



  0:

used with Electronic gear box.



  1:

used with Flexible synchronization control.



NOTE

1  This is enabled when Hob machining package is enabled.
2  Confirm this to know which function is used for hob command,

Electronic gear box or Flexible synchronization control. The
different function from the function selected by parameter might
be enabled.





B-64693EN-1/01





1. AXIS CONTROL



- 427 -

1.13

AXIS IMMEDIATE STOP FUNCTION

Overview

When the movement long an axis must be immediately stopped, the axis immediate stop function stops
the movement using the axis immediate stop start signal and outputs an alarm. In the AI contour control
mode, this function changes the acceleration rate in look-ahead  acceleration/deceleration before
interpolation and stops the movement immediately.


Explanation

When the movement along an axis must be immediately stopped, this function stops the movement and
outputs alarm DS5550  "AXIS IMMEDIATE STOP"  by setting the axis immediate stop start signal
ESTPR to "1". This function is enabled by setting bit 2 (EST) of parameter No. 1605 to 1.


Acceleration rate at the axis immediate stop

When the movement along an axis must be immediately stopped in the AI contour control mode, this
function changes the acceleration rate in look-ahead acceleration/deceleration before interpolation to the
value set in parameter No. 1673 or No.1700 (Maximum allowable acceleration rate in the axis immediate
stop for each axis), and stops the movement immediately. When the axis immediate stop is executed by
the set value of parameter No.1700, the  deceleration stop of axis movement is executed by the lowest
allowable acceleration rate among the movement axes.  When the value set in parameter  No. 1673  or
selected maximum allowable acceleration rate of parameter No.1700 is smaller than the acceleration rate
in  look-ahead  acceleration/deceleration before interpolation, this function immediately stops the
movement at the acceleration rate in look-ahead acceleration/deceleration before interpolation. When the
type of acceleration/deceleration is look-ahead bell-shaped acceleration/deceleration before interpolation,
this function changes the type to look-ahead linear acceleration/deceleration before interpolation.
When look-ahead acceleration/deceleration before interpolation is used for cutting feed or rapid traverse,
this function changes both the acceleration rate and type of acceleration/deceleration.
If 0 or a value lower than the acceleration of look-ahead acceleration/deceleration before interpolation is
set to the maximum allowable acceleration rate of parameter No.1673 or No.1700, the acceleration rate
and the acceleration/deceleration type of look-ahead acceleration/deceleration before interpolation is not
changed, and the tool stops by using the current setting of look-ahead acceleration/deceleration before
interpolation.




Time

Feedrate

Programmable
speed

Sets the axis immediate
stop start signal to 1.

Acceleration rate at
acceleration

Acceleration rate set in
parameter No. 1673 or
No.1700 when
acceleration/deceleration
before interpolation is
enabled



Fig. 1.13 (a)



Acceleration/deceleration after interpolation

Acceleration/deceleration after interpolation is also enabled at the axis immediate stop.
When  look-ahead  acceleration/deceleration before interpolation is not used, the movement is stopped
using the time constant used for acceleration/deceleration after interpolation.


Manual operation

This function is also available during manual operation.

1. AXIS CONTROL





B-64693EN-1/01



- 428 -

Time chart

The timing chart of the axis immediate stop start signal and deceleration state is shown below (Fig. 1.13
(b)).



Start of deceleration

End of deceleration

32msec

Deceleration

ESTPR



Fig. 1.13 (b)



Arbitrary angular axis control

When  the axis immediate stop function  is executed for an axis under the arbitrary angular axis control,
alarm (PW0000) is issued after the immediate stop.
In this case, the power must be turned off before operation is continued.


Signal

Axis immediate stop start signal ESTPR<Gn203.3>

  [Classification]  Input signal


[Function]  The axis immediate stop function is used to start stopping the movement along an axis.



[Operation]  When this signal becomes "1", an axis immediate stop starts.

The width of this signal requires at least 32 msec.





Signal address





#7

#6

#5

#4

#3

#2

#1

#0

Gn203











ESTPR









Parameter





#7

#6

#5

#4

#3

#2

#1

#0

1605













EST









[Input type]  Parameter input



[Data type]  Bit path



NOTE



When this parameter is set, the power must be turned off before
operation is continued.





#2  EST

  Axis immediate stop function is:

0:

Disabled.

1:

Enabled.



1673



Maximum allowable acceleration rate in tangent direction at axis immediate stop





[Input type]  Parameter input



[Data type]  Real path



[Unit of data]  mm/ sec

2

, inch/ sec

2

, degree/ sec

2

 (machine unit)

[Min. unit of data]  Depend on the increment system of the reference axis
[Valid data range]  Refer to the standard parameter setting table (D)

(When the machine system is metric system, 0.0 to +100000.0. When the machine system
is inch system, machine, 0.0 to +10000.0.)

B-64693EN-1/01





1. AXIS CONTROL



- 429 -

This parameter sets the maximum allowable acceleration rate in the tangent direction for
look-ahead acceleration/deceleration before interpolation at a feed axis immediate stop.
If the parameter is set to a value equal to or greater than 100000.0, the value is clamped to
100000.0.
If 0 or a value lower than the acceleration of look-ahead acceleration/deceleration before
interpolation is set, the tool stops by  using  the current setting without making the
following changes:
-

Change to the acceleration of look-ahead  acceleration/deceleration before
interpolation.

-

Change to the acceleration/deceleration type from look-ahead  bell-shaped
acceleration/

deceleration before interpolation to look-ahead

linear

acceleration/deceleration before interpolation.



1700



Maximum allowable acceleration rate in the axis immediate stop for each axis





[Input type]  Parameter input



[Data type]  Real axis



[Unit of data]  mm/sec

2

, inch/sec

2

, deg/sec

2

 (machine unit)

[Min. unit of data]  Depend on the increment system of the applied axis
[Valid data range]  Refer to the standard parameter setting table (D)

(When the machine system is metric system, 0.0 to +100000.0. When the machine system
is inch system, machine, 0.0 to +10000.0.)
Set a maximum allowable acceleration rate  of each axis in  look-ahead  acceleration/



deceleration before interpolation on the axis immediate stop.  The  movement axis stops
immediately  by the lowest allowable acceleration rate in the movement axis.  The
following changes are executed by axis immediate stop.
-

Change the acceleration rate in look-ahead  acceleration/deceleration before



interpolation.

-

Change the look-ahead

acceleration/deceleration type from bell-shaped

acceleration/deceleration before interpolation to look-ahead  linear acceleration/
deceleration before interpolation.

If a value greater than 100000.0 is set, the value is clamped to 100000.0.
If a value lower  than the acceleration of  look-ahead  acceleration/deceleration before

interpolation is  set, the tool stops by using the current setting  of  look-ahead
acceleration/deceleration before interpolation.


NOTE

  If set the value to one or more axis in the parameter No.1700,

maximum allowable acceleration rate in the axis immediate stop for
each axis becomes effective. And the setting of parameter No.1673
becomes invalid.

  In condition the setting of parameter No.1700 is valid, it is

considered that the acceleration of look-ahead acceleration/
deceleration before interpolation is set for the axis to which the
value is not set.



Alarm and message

Number

Message

Description

DS5550

AXIS IMMEDIATE STOP

The movement along an axis was stopped immediately by
the axis immediate stop function.



1. AXIS CONTROL





B-64693EN-1/01



- 430 -

Notes

NOTE

1  The movement along axes according to the following functions are not stopped

with this function:
  -  PMC axis control
  -  High precision oscillation function
  -  Polygon turning
  -  EGB function
  -  Live tool control with servo motor



1.14

FLEXIBLE PATH AXIS ASSIGNMENT



Overview

Conventionally, each controlled axis has been controlled within each path. This function can remove each
controlled axis from the control of each path and assign them as the controlled axis in the other path.
Using this function makes it possible to control one motor in multiple paths. For example, in the machine
having the axis configuration shown in Example 1 (X1 and Z in path 1 and X2 in path 2), the Z-axis can
be removed from path 1 and assigned to path 2 to form a different axis configuration (X1 in path 1 and
X2 and Z in path 2), therefore requiring no dummy axis unlike composite control.
In the rotary index machine shown in Example 2, axes can be switched among paths.
If an assignment command is issued for an axis yet to be removed, the command waits for the axis to be
removed. In this case, no waiting M code is needed.
The new axis configuration (after flexible path axis assignment) is preserved even after the CNC power is
turned off.

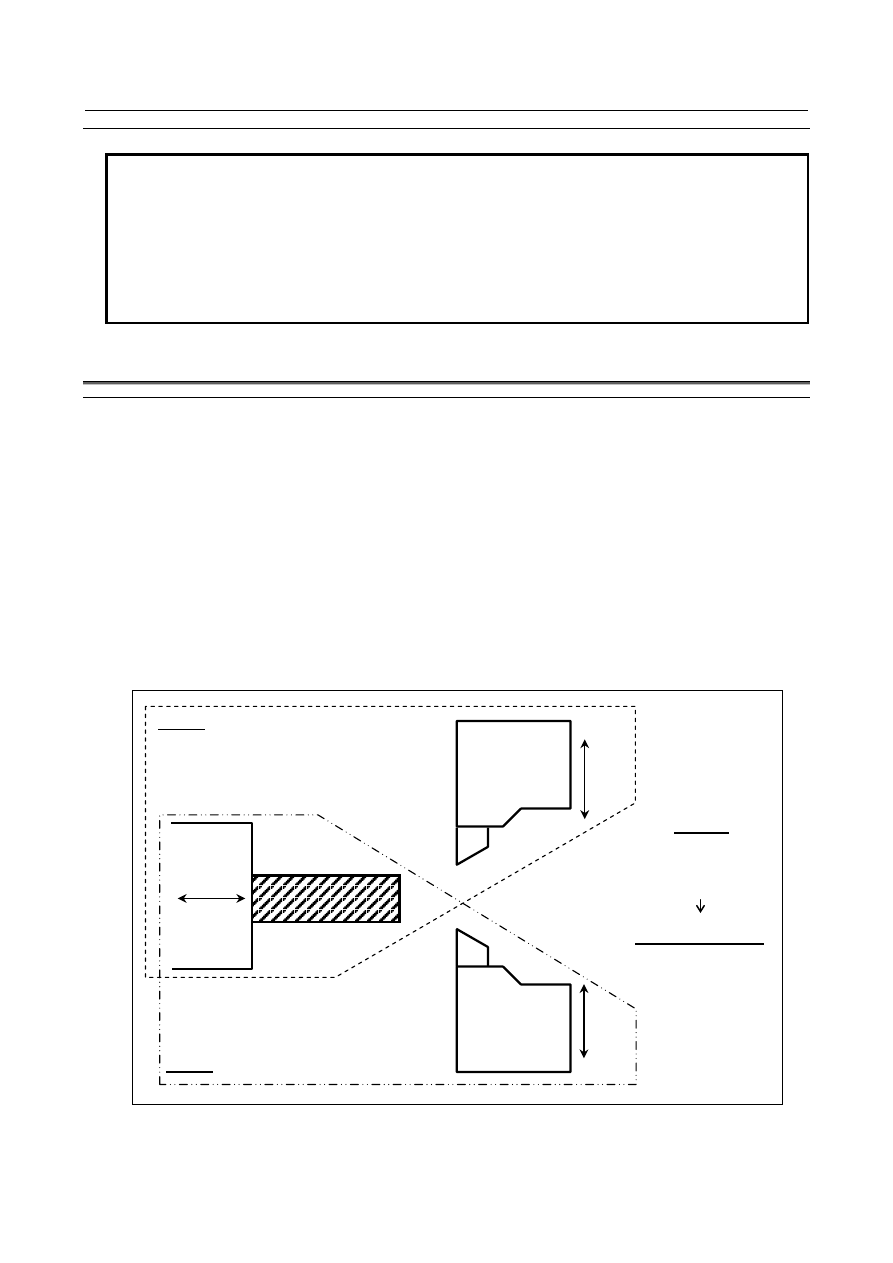

(Example 1)


In this example, the Z-axis is switched from path 1 to path 2.



Turret 1

Turret 2

Workpiece

X2

X1



Path 1  Path 2
X1

X2

Z






Path 1  Path 2
X1

X2



Z

Z

Path 1

Path 2

After assignment

Before

assignment



B-64693EN-1/01





1. AXIS CONTROL



- 431 -

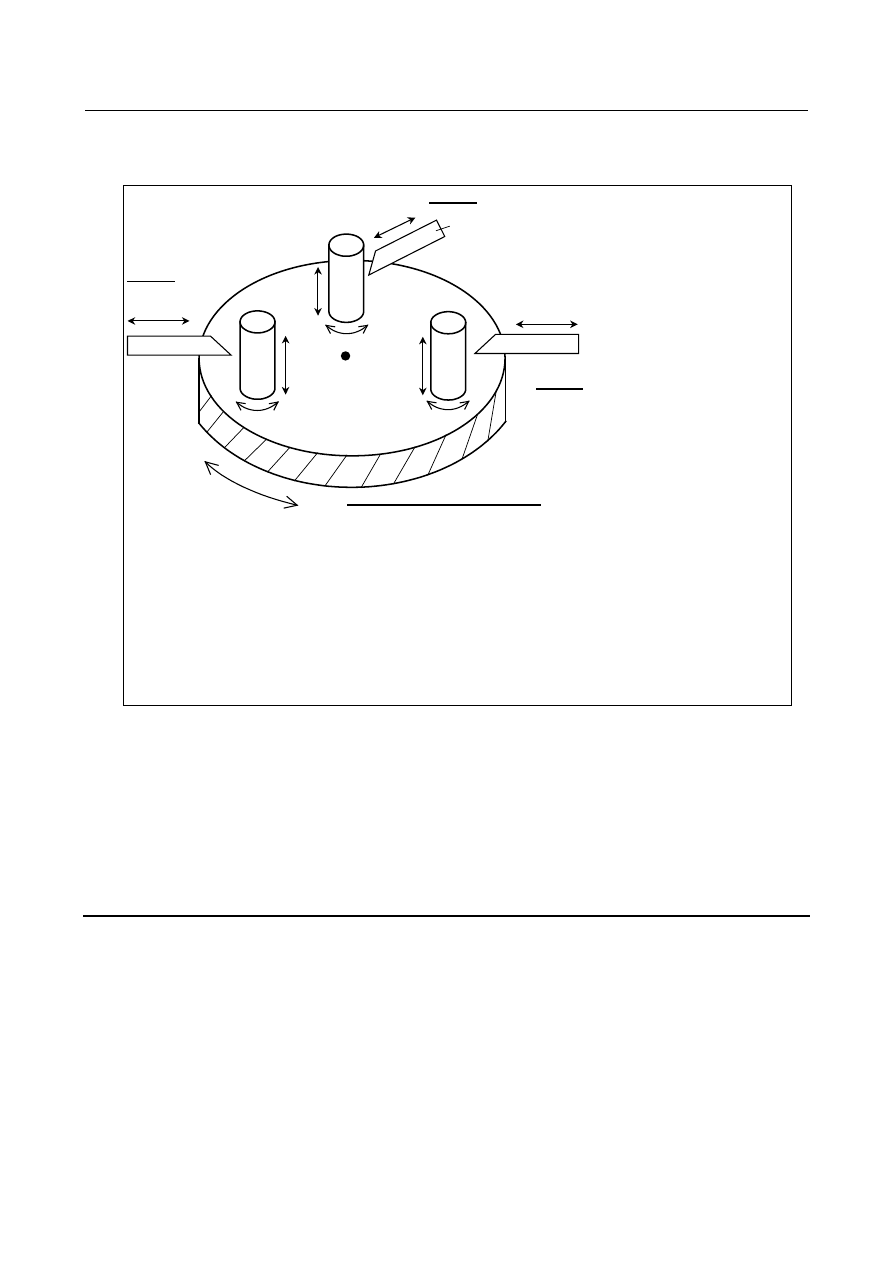

(Example 2)


In this example, the Z1 axis is switched from path 1 to path 2 or 3.



(Rotary index machine)



Z1

X1

S

1



S

2



S

3



X3

X2

Z3

Z2

Turret-workpiece combination

-  Table position (1)
  Axis configuration: Path 1(X1

－

Z1), Path 2(X2

－

Z2), Path 3(X3

－

Z3)



↓



-  Table position (2)


Z1, Z2, and Z3 are removed.

  Z2, Z3, and Z1 are assigned, respectively, to paths 1, 2, and 3.
  Axis configuration: Path 1(X1

－

Z2), Path 2(X2

－

Z3), Path 3(X3

－

Z1)



↓



-  Table position (3)
  Z1, Z2, and Z3 are removed.
  Z3, Z1, and Z2 are assigned, respectively, to paths 1, 2, and 3.
  Axis configuration: Path 1(X1

－

Z3), Path 2(X2

－

Z1), Path 3(X3

－

Z2)

Table rotation

Turret 3

Turret 2

Turret 1

Path 1

Path 3

Path 2

W
ork

-

pi

ec
e 1



W
ork

-

pi

ec
e 2



W
ork

-

pi

ec
e 3






The flexible path axis assignment function provides the following three commands.

1.

Controlled-axis removal command



A specified axis is removed from under control of a specified path.
No CNC program can direct the removed axis any more.

2.

Controlled-axis assignment command



A specified axis is placed under control of a specified path.

3.

Controlled-axis exchange command
Two specified axes can be exchanged directly.



Explanation



  -

ID number- and name-based axis assignment methods

-

ID number type (bit 3 (FAM) of parameter No.11561 is set to 0)



The term ID number refers to a unique identification number (parameter No. 11560) for
distinguishing a specific axis.



The ID number-based method can use the ID numbers for axes after address P, Q, or R in the G code
stated below to reassign the axes.



This type of axis assignment can be used even on a machine having two or more axes having the
same name.

-

Axis name type (bit 3 (FAM) of parameter No.11561 is set to 1)



Unlike the ID number-based method, this method can use the names of axes in the G to reassign
them.



The method can be used on a machine whose axes have fixed, unique names.

1. AXIS CONTROL





B-64693EN-1/01



- 432 -

  -

Format

1) ID number type (bit 3 (FAM) of parameter No.11561 is set to 0)

G52.1 P_ Q_ R_ ;

Command to remove axes



(Issued to a path having axes to be removed)



P,Q,R  :

ID numbers for axes to be removed (up to 3 axes can be removed at a time)



G52.2 P_ Q_ R_ I_ J_ K_ ;  Command to assign axes

(Issued to a path to which axes are to be assigned)



P,Q,R  : ID numbers for axes to be assigned (up to 3 axes can be assigned at a time)
I,J,K

: Axis order numbers where axes are to be inserted



  (An axis position in a path is specified. "I and P","J and Q", and "K and R" are

paired. If an axis order number for an axis is omitted, the axis is assigned as the
last axis in the path.)



G52.3 P_ Q_ (L_) ;  Command to exchange axes between paths

(Issued to paths between which axes are to be exchanged)



P

:  ID number of an axis to be exchanged (in a source path)

Q

:  ID number of an axis to be exchanged (in a destination path)

L

:  Destination path number (omissible in a 2-path system)


ID numbers specified in this parameter (No. 11560) must be unique values that can
distinguish each axis from one another.


2) Axis name type (bit 3 (FAM) of parameter No.11561 is set to 1)

G52.1

IP

0 ;

Command to remove axes



(Issued to a path having axes to be removed)



IP



:  ID numbers for axes to be removed (up to 3 axes can be removed at a time)



G52.2

IP

_ ;

Command to assign axes
(Issued to a path to which axes are to be assigned)



IP

_  :  Names of axes to be assigned (up to 3 axes can be assigned at a time) and axis

order numbers (specifying where to assign each axis in a path)



G52.3

IP

0 (L_) ;  Command to exchange axes having the same name between

paths

G52.3

IP

1

0

IP

2

0 (L_) ;  Command to exchange axes having different names

between paths
(Issued to paths between which axes are to be
exchanged)



IP

1



:  Axis name of an axis to be exchanged (in a source path)

IP

2



:  Axis name of an axis to be exchanged (in a destination path)

L

:  Destination path number (omissible in a 2-path system)



B-64693EN-1/01





1. AXIS CONTROL



- 433 -

NOTE

1  Be sure to specify ID numbers (parameter No. 11560) even when using the axis

name-based assignment method.

2  G52.1, G52.2, and G52.3 are a one-shot G code in group 00.
3  Do not use G52.1, G52.2, and G52.3 together in a single block; they must be

used in separate blocks.

4  When axis exchange command G52.3 is issued (in a certain path) for the first

time, the axes of interest are put in a wait state. Actual axis exchange takes
place next time the command is issued (to the other path).

5  Alarm PS0514 "ILLEGAL COMMAND IN FLEXIBLE PATH AXIS ASSIGNMENT"

is issued if a conflict occurs between exchange command G52.3 axis
specifications.

6  Alarm PS0514 is issued if an attempt is made to exchange (G52.3) axes within a

path.

7  When axis removal, assignment, or exchange is performed actually, be sure to

keep the axes of interest at halt.

8  Do not use a decimal point in ID numbers, axis order numbers, or path numbers

specified in G52.1, G52.2, or G52.3.



(Example)  Enabled G52.2 P1 I1

Disabled G52.2 P1.0 I1.0







Enabled G52.2 C1

Disabled G52.2 C1.0



  -

Specification of the order of axes to be assigned

If a program contains an invalid axis order number specification, the CNC behaves as follows:
Example)


Axis configuration: X,Z



Setting value of Parameter No. 11560: (X,Y,Z,C) = (1, 2, 3, 4)
1)

If no axis order is specified:



Command: G52.2 P2 Q4 ;



The Y- and C-axes are assigned, respectively, as the third and fourth (last) axes. (X,Z,Y,C)

2)

If there is a duplicate axis order specification:



Command: G52.2 P2 I2 Q4 J2 ;



Because "I2" and "J2" are doubly specified as the second axis, alarm PS0514 is issued.

3)

If a command does not match the axis configuration:



Command: G52.2 P2 I2 Q4 J5 ;



Because there is a conflict with "J5" specified as the fifth axis, alarm PS0514 is issued.



  -

Controlled-axis removal and assignment

-

Removal



If an axis is specified in axis removal command G52.1, it is removed from its path. No command can
be executed to the removed command any more. Alarm PS0009 "IMPROPER NC-ADDRESS" is
issued for any command directed to the removed axis.



On the position screen, the following axis status 'R' is displayed for the removed axis.







-

Assignment



An arbitrary axis can be assigned using assignment axis command G52.2. Its arguments (with the ID
number-based method, I, J, and K and, with the axis name-based method, numbers that follow axis
names) can be used to place axes in arbitrary positions in the path of interest.



If a specified axis is yet to be removed, bit 1 (FAW) of parameter No. 11561 can be used to specify
whether to defer the command execution until after the axis is removed or to issue alarm PS0514.



When the removed axis is assigned again, its status display 'R' disappears from the position screen.
