1. AXIS CONTROL





B-64693EN-1/01



- 242 -

1.8

ANGULAR AXIS CONTROL

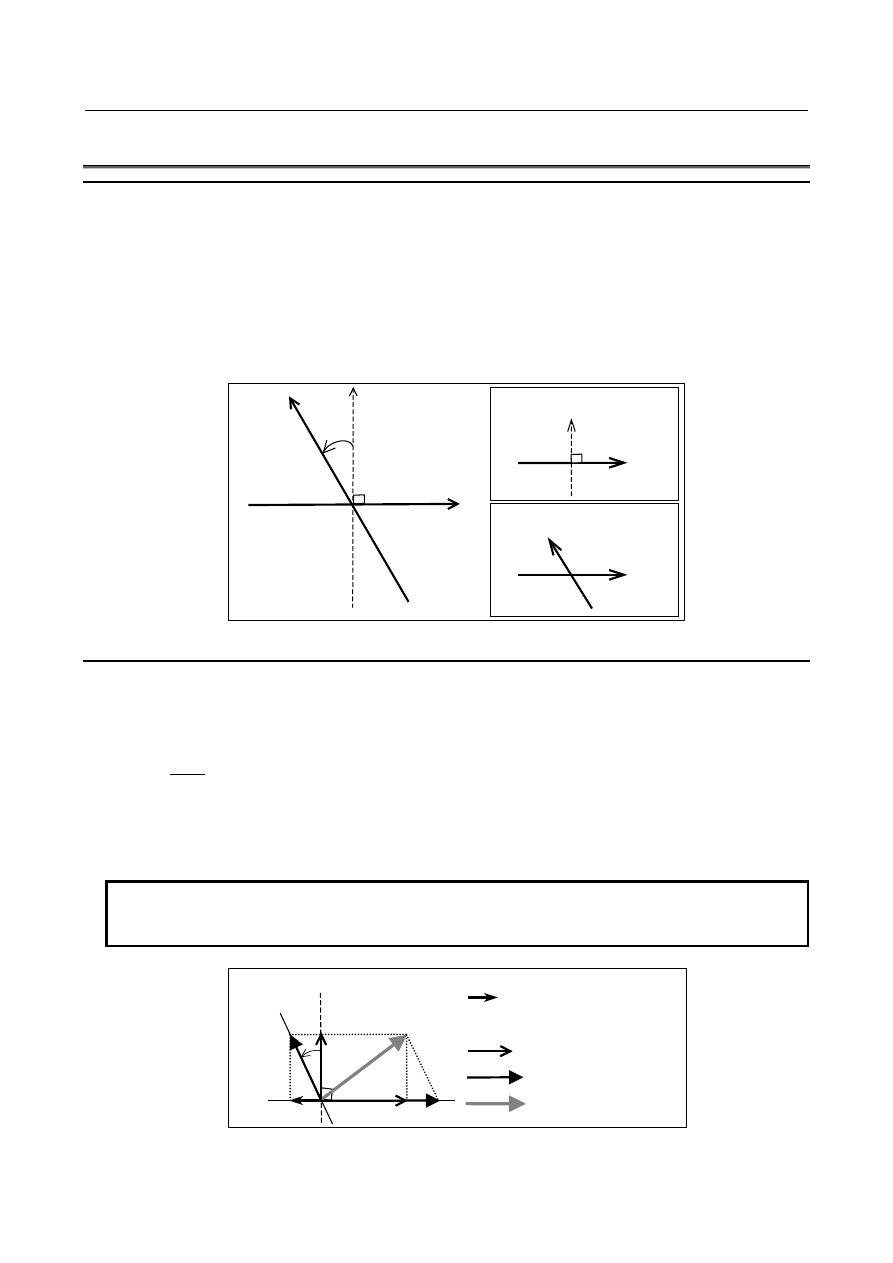

Overview

When the angular axis installed makes an angle other than 90

°

  with the perpendicular axis, the angular

axis control function controls the distance traveled along each axis according to the inclination angle as in
the case where the angular axis makes 90

°

 with the perpendicular axis.

Arbitrary axes can be specified as a set of an angular axis and perpendicular axis by parameter setting.
The actual distance traveled is controlled according to an inclination angle. However, a program, when
created, assumes that the angular axis and perpendicular axis intersect at right angles. The coordinate
system used at this time is referred to as the program coordinate system. (The program coordinate system
may be referred to as the Cartesian coordinate system, and the actual move coordinate system may be
referred to as the slanted coordinate system or machine coordinate system.)



θ



+Y'(Hypothetical axis)

+Y'(Angular axis)

θ

: Inclination angle

+X(Perpendicular axis)

Program coordinate system

(Cartesian coordinates)

Machine coordinate system

(Slanted coordinates)

+Y'

+X

+X

+Y



Fig. 1.8 (a)



Explanation

-

Travel distance of each axis

When the amounts of travel along the angular axis and the perpendicular axis are Ya and Xa, respectively,
the amounts are controlled according to the formulas shown below.



Ya =

Yp

cos

θ



Xa

,

Ya

: Actual distance

Xp

,

Yp

: Programmed distance

The amount of travel along the perpendicular axis is corrected by the influence of travel along the angular
axis, and is determined by the following formula:


Xa = Xp – C

×

 Yp

×

 tan

θ





NOTE



The coefficient C is 2 in the case of diameter specification for the perpendicular
axis (X) or 1 in the case of radius specification.





+Y (Angular axis)

+Y' (Hypothetical axis)

θ



Yp tan

θ



(perpendicular axis

component produced by
travel along the angular axis)

Xp and Yp

Xa and Ya

Actual tool travel

+X (Perpendicular axis)



Fig. 1.8 (b)



B-64693EN-1/01





1. AXIS CONTROL



- 243 -

  -

Feedrate

When the Y-axis is an angular axis, and the X-axis is a perpendicular axis, the feedrate along each axis is
controlled as described below so that the feedrate in the tangent direction becomes Fp.
The feedrate component along the Y-axis is determined by the following expressions:



Fay =

Fp

cos

θ



Fa

 represents the actual feedrate.

Fp

 represents a programmed feedrate.



Fax = Fp – Fp

×

 tan

θ





  -

Absolute and relative position display

An absolute and a relative position are indicated in the programmed Cartesian coordinate system.


  -

Machine position display

A machine position indication is provided in the machine coordinate system where an actual movement is
taking place according to an inclination angle.


Method of use

The angular and perpendicular axes for which angular axis control is to be applied must be specified
beforehand, using  parameters Nos. 8211 and 8212. When 0 is set in one of the parameters, the same
number is specified in the parameters, or a number other than the controlled axis numbers is specified in a
parameter, however, an angular axis and perpendicular axis are selected according to the Table 1.8 (a).


Table 1.8 (a)



Angular axis

Perpendicular axis

M series

Y-axis of the basic three axes (axis with 2 set in
parameter No. 1022)

Z-axis of the basic three axes (axis with 3 set in
parameter No. 1022)

T series

X-axis of the basic three axes (axis with 1 set in
parameter No. 1022)

Z-axis of the basic three axes (axis with 3 set in
parameter No. 1022)


-

Bit 0 (AAC) of parameter No. 8200 enables or disables the angular axis control. If the function is
enabled, the distance traveled along each axis is controlled according to an angular angle parameter
No. 8210.

-

By using bit 2 (AZR) of parameter No. 8200, whether to make a movement along the perpendicular
axis by a movement made along the angular axis when a manual reference position return operation
is performed along the angular axis can be chosen. When a movement along the perpendicular axis
is enabled (AZR = 1), a reference position return operation along the perpendicular axis can be
performed by a movement made along the angular axis.

-

Bit 3 (AZP) of parameter No. 8200 can be used to set reference position return end signals for the
perpendicular axis ZP1 to ZP8<Fn094.0 to Fn094.7>  to  “0”  when a movement is made along the
perpendicular axis due to a movement along the angular axis.

-

By setting the signal for disabling angular axis control for the perpendicular axis
NOZAGC<Gn063.5> to “1”, slanted axis control only for the angular axis can be available. In this
time the angular axis are converted to those along the slanted coordinate system without affecting
commands to normal axis.



Use this signal when operating each axis independently.



  -

Manual reference position return operation

A movement is made to the reference position (machine position) set in parameter No. 1240. By using bit
2 (AZR) of parameter No. 8200, whether to make a movement along the perpendicular axis when a
reference position return operation is performed along the angular axis can be chosen.


  -

Automatic reference position return operation (G28, G30)

A movement to the middle point along the angular axis affects a movement along the perpendicular axis.
It is possible to select between Cartesian coordinate system operation (compatible with FS16

i

) and

1. AXIS CONTROL





B-64693EN-1/01



- 244 -

angular coordinate system operation as the movement along the angular axis from the intermediate
position to the reference position, using bit 0 (ARF) of parameter No. 8209.
If manual reference position return operation is not performed even once after the power is turned on,
operation is performed in the same sequence as for manual reference position return operation. So,
specify commands first for the angular axis then for the perpendicular axis.
Example 1)


When the Y-axis is an angular axis and the X-axis is a perpendicular axis
(1)  If the angular axis is first specified then the perpendicular axis is specified, reference position

return operation is performed normally.
G28Y_;
G28X_;

(2)  If the perpendicular axis is first specified then the angular axis is specified, or if the

perpendicular axis and the angular axis are specified at the same time, alarm PS0372 is issued
when a movement is made along the perpendicular axis.
  G28X_;  or

  G28X_Y_;

  G28Y_;




Example 2)


Automatic reference position return example
(If the Y-axis is an angular axis, the X-axis is a perpendicular axis, and the angular angle is -30

°

)

<1>  Automatic reference position return command on the X-axis from point P2


>G90G28X200.0

<2>  Automatic reference position return command on the Y-axis from point P1


>G90G28Y100.0

(1)  If bit 0 (ARF) of parameter No. 8209 is 1 (compatible with FS16

i

)

<1>  Coordinates at P1


(Absolute coordinate)

(Machine coordinate)



  X

0.000

  X

57.735



  Y

100.000

  Y  115.470

<2>  Coordinates at P0


(Absolute coordinate)

(Machine coordinate)



  X

0.000

  X

0.000



  Y

0.000

  Y

0.000



30

°



+X (Perpendicular axis)

+Y’ (Hypothetical axis)

+Y (Angular axis)

P1

P0(0,0)

P2

257.735

200

57.735

115.470



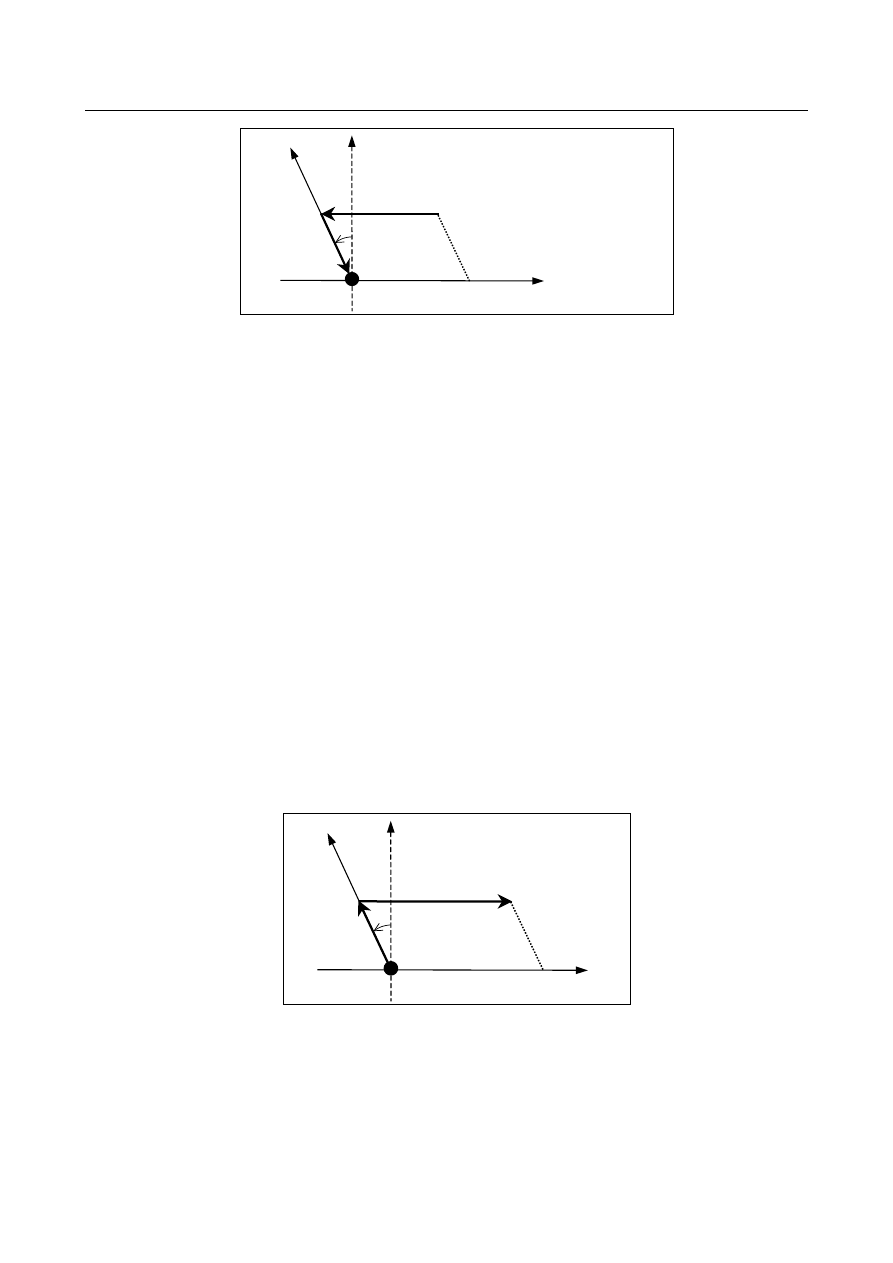

Fig. 1.8 (c)



(2)  If bit 0 (ARF) of parameter No. 8209 is 0

<1>  Coordinates at P1


(Absolute coordinate)

(Machine coordinate)



  X

0.000

  X

0.000



  Y

100.000

  Y  115.470

<2>  Coordinates at P0


(Absolute coordinate)

(Machine coordinate)



  X

0.000

  X

0.000



  Y

0.000

  Y

0.000

B-64693EN-1/01





1. AXIS CONTROL



- 245 -



30

°



P1

P0(0,0)

P2

200

115.470

+X (Perpendicular axis)

+Y’ (Hypothetical axis)

+Y (Angular axis)



Fig. 1.8 (d)



  -

Reference position return operation of high-speed type

When a reference position is already established and a reference position return operation of high-speed
type is to be performed, the reference position return operation need not be performed in the order from
the angular axis to the perpendicular axis.


  -

Machine coordinate selection (G53)

By specifying (G90)G53X_Y_: (when the Y-axis is an angular axis, the X-axis is a perpendicular axis,
and the inclination angle is -30

°

), a movement is made by rapid traverse.

However, a movement along the angular axis (G53 command) does not affect a movement along the
perpendicular axis, regardless of whether the signal for disabling angular axis control for the
perpendicular axis (NOZAGC) is turned on or off.
Example)

<1>  Move command for movement from point P0 to point P1



>G90G53Y100.0

<2>  Move command for movement from point P1 to point P2



>G90G53X200.0

<1>  Coordinates of P1


(Absolute coordinate)

(Machine coordinate)



  X

-50.000

  X

0.000



  Y

86.603

  Y  100.000

<2>  Coordinates of P2


(Absolute coordinate)

(Machine coordinate)



  X

150.000

  X  200.000



  Y

86.603

  Y  100.000



+Y (Angular axis)  +Y' (Hypothetical axis)

P1(0,100)

P2(200,100)

+X
(Perpendicular
axis)

P0(0,0)

30

°





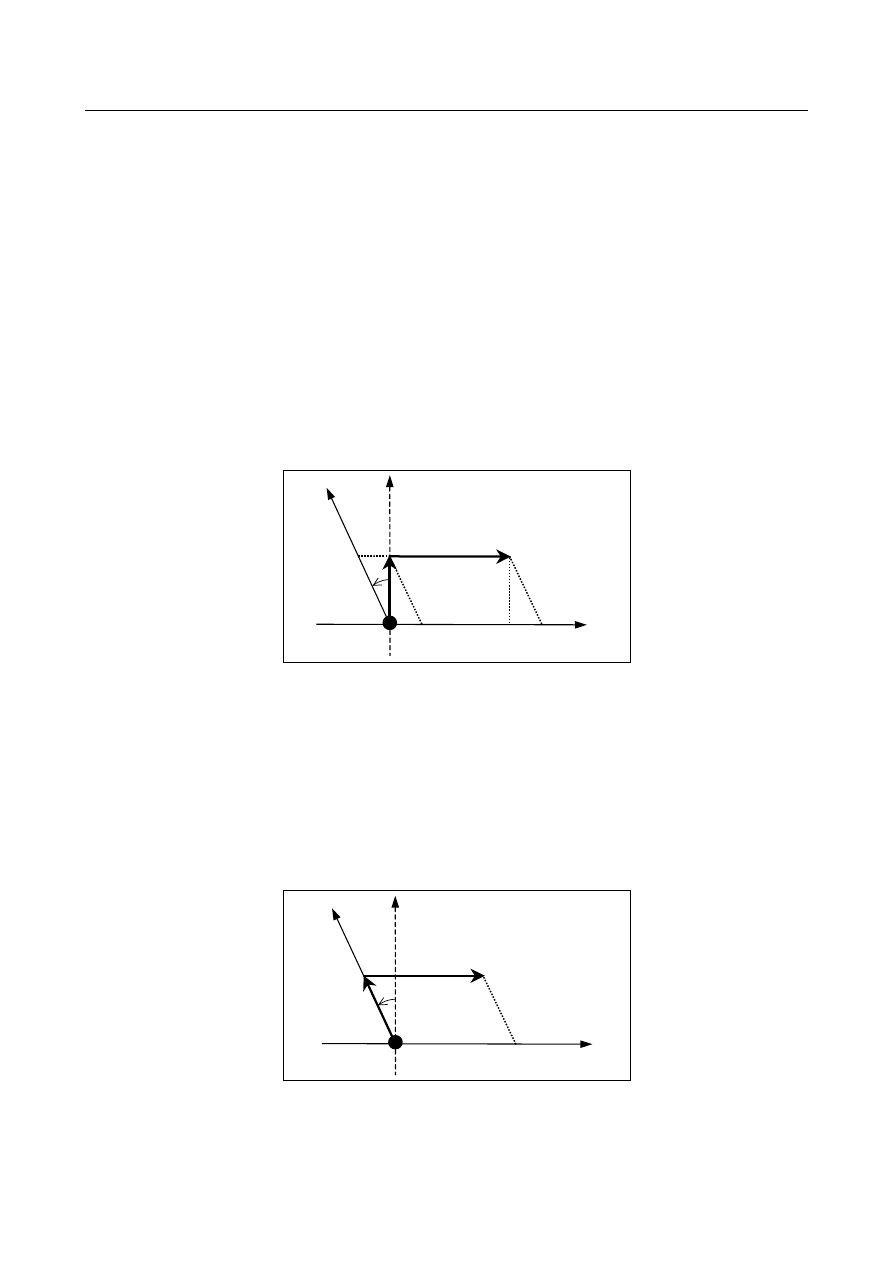

Fig. 1.8 (e)



  -

Commands for linear interpolation and positioning of linear interpolation type
(G01, G00)

The tool moves to a specified position in the Cartesian coordinate system when the following is specified:
(G90)G00X_Y_; (when the Y-axis is an angular axis, the X-axis is a perpendicular axis, and the
inclination angle is -30

°

)

or

1. AXIS CONTROL





B-64693EN-1/01



- 246 -

(G90)G01X_Y_F_; (when the Y-axis is an angular axis, the X-axis is a perpendicular axis, and the
inclination angle is -30

°

)


Example) Examples of positioning
<1>  Move command for movement from point P0 to point P1



>G90G00Y100.0

<2>  Move command for movement from P1 to P2



>G90G00X200.0



(1)  When the signal for disabling angular axis control for the perpendicular axis (NOZAGC) is set

to “0”
<1>  Coordinates of P1


(Absolute coordinate)

(Machine coordinate)



  X

0.000

  X

57.735



  Y

100.000

  Y  115.470

<2>  Coordinates of P2


(Absolute coordinate)

(Machine coordinate)



  X

200.000

  X  257.735



  Y

100.000

  Y  115.470



30

°



+Y (Angular axis)

P1

P0(0,0)

P2

257.735

200

57.735

115.470

+Y' (Hypothetical axis)

+X
(Perpendicular
axis)



Fig. 1.8 (f)



(2)  When the signal for disabling angular axis control for the perpendicular axis (NOZAGC) is set

to “1”
<1>  Coordinates of P1


(Absolute coordinate)

(Machine coordinate)



  X

0.000

  X

0.000



  Y

100.000

  Y  115.470

<2>  Coordinates of P2


(Absolute coordinate)

(Machine coordinate)



  X

200.000

  X  200.000



  Y

100.000

  Y  115.470



30

°



P1

P0(0,0)

P2

200

115.470

+Y (Angular axis)

+Y' (Hypothetical axis)

+X (Perpendicular
axis)



Fig. 1.8 (g)



  -

3-dimensional coordinate conversion

In the 3-dimensional coordinate conversion mode, slanted coordinate system conversion is applied to the
workpiece coordinate system that has undergone 3-dimensional coordinate conversion.

B-64693EN-1/01





1. AXIS CONTROL



- 247 -



  -

Stored stroke limit

Stored stroke limits under angular axis control can be set not in a slanted coordinate system but in the
Cartesian coordinate system by setting bits 0, 1, and 2 (AOT, AO2, and AO3) of parameter No. 8201.



X

Y

Y'





X

Y

Y'



Fig. 1.8 (h) OT area in a slanted coordinate system  Fig. 1.8 (i) OT area in a Cartesian coordinate system


Machine coordinates include a value converted for the angular axis and a compensation value for the
perpendicular axis, so that a slanted machine coordinate system as shown in Fig. 1.8 (h) results.
A stored stroke limit is checked in the machine coordinate system, so that the limit area is slanted to form
a rhombus as shown in Fig. 1.8 (h). In this case, the area cannot be identified intuitively. So, stroke limits
are checked not in an actual slanted machine coordinate system but in a virtual Cartesian machine
coordinate system as shown in Fig. 1.8 (i).

The functions that operate in the Cartesian coordinate system are:
-

Stored stroke limit 1 (Both of I and II)

-

Stored stroke limit 2 (G22/G23)

-

Stored stroke limit 3

-

Pre-movement stroke check

The  pre-movement stroke check function does not work in a slanted coordinate system. Unless this
function is enabled, and the coordinate system is converted to the Cartesian coordinate system, no stroke
check is made.
-

Stored stroke external setting (function specific to the M series only and valid only for OT1)

-

Bit 7 (BFA) of parameter No. 1300 for specifying whether to issue an alarm before or after a stroke
limit is exceeded (valid for OT1 and OT3)

The stored stroke limit functions other than the above work in a slanted coordinate system.



-

General purpose retract

When the angular axis control is valid the general purpose retract is retracted in the Cartesian coordinate
system. Therefore the retracted distance (parameter No.7741) is set with the Cartesian coordinate system.
Moreover, even if the command is the machine coordinate system (=the slanted coordinate system) such
as G28, G30, G53 the general purpose retract is retracted in the Cartesian coordinate system.

1. AXIS CONTROL





B-64693EN-1/01



- 248 -



X(Perpendicular axis)

Y'(Hypothetical axis)

Y(Angular axis)

G53 Xxx Yyy ;

xx

yy

Position Before retract



Retracted distance of X axis

Position After retract

Retracted distance of Y axis





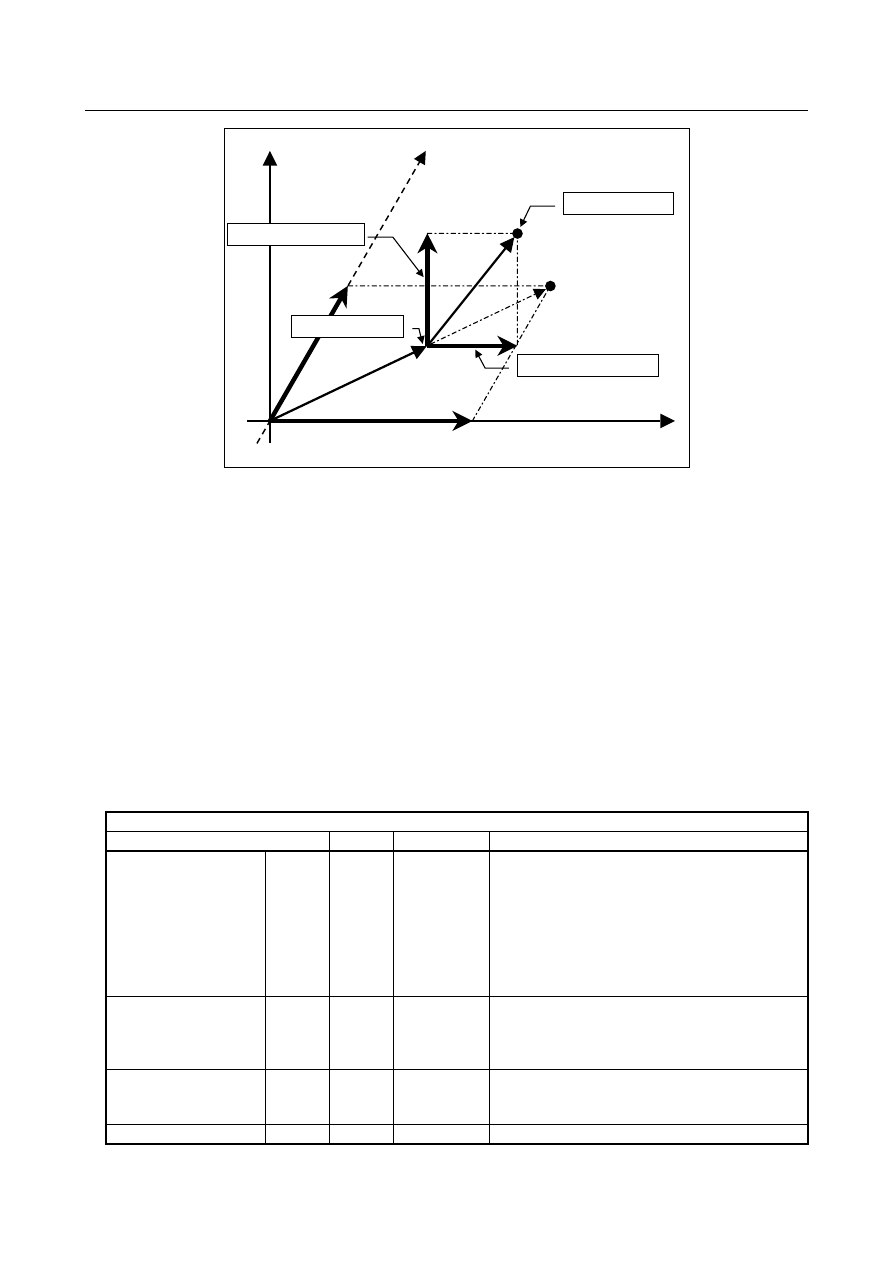

Fig.1.8 (j) Retract motion



  -

Relationships between this function and axis-by-axis input/output signals

The Table 1.8 (b) and Table 1.8 (c) indicates the relationships between this function and the meaning of
each controlled axis signal.
The input/output signals are classified as signals valid for the program coordinate system (Cartesian
coordinate system) and signals valid for the machine coordinate system (slanted coordinate system). In
the "Classification" column, "Cartesian" is indicated for a signal that is valid for the Cartesian coordinate
system, and "Slanted" is indicated for a signal that is valid for the slanted coordinate system.
A signal valid for the Cartesian coordinate system means a signal valid for a specified axis, and a signal
valid for the slanted coordinate system is a signal valid for actual machine movement.
This means that when a movement is made along the perpendicular axis by a movement along the angular
axis alone:


A signal valid for the Cartesian coordinate system is affected by a movement along the angular axis.



A signal valid for the slanted coordinate system is not affected by a movement along the angular
axis.



Table 1.8 (b)

Input signal

Signal name

Address  Classification

Remarks

Interlock signal for each
axis

*ITx

G130

Cartesian

When a movement is made along the angular axis
only, interlocking the perpendicular axis does not
interlock a movement along the perpendicular axis
made by a movement along the angular axis.
Caution)
When using the axis-by-axis interlock signal, make
both of the angular axis and perpendicular axis are
set to “1”.

Overtravel

*+Lx
*-Lx

G114
G116

Slanted

This signal is applied to each axis independently.
(If the perpendicular axis is made ”1”, no alarm is
issued for the perpendicular axis even when an OT
alarm is issued for the angular axis.)

Deceleration signal for
reference position
return

*DECx

X009

Slanted

This signal is applied to each axis independently.

Servo-off signal

SVFx

G126

Slanted

This signal is applied to each axis independently.

B-64693EN-1/01





1. AXIS CONTROL



- 249 -

Input signal

Signal name

Address  Classification

Remarks

Controlled axis removal
signal

DTCHx

G124

Slanted

This signal is applied to each axis independently.

Feed axis direction
selection signal

+Jx
-Jx

G100
G102

Cartesian

A movement is made in the Cartesian coordinate
system. (When the +J/-J signal for the angular axis
is made “1”, a movement is made also along the
perpendicular axis.)

Mirror image

MIx

G106

Slanted

Mirror image is applied to the slanted coordinate
system for each axis independently.
Caution)
Be sure to turn off the mirror image signal for the
angular axis and perpendicular axis engaged in
manual operation.

Interlock signal for each
axis direction,
Tool offset write signals

+MIT1,
+MIT2

X004.2,

4

Cartesian

Set the tool compensation parameter in the
Cartesian coordinate system.

Each-axis machine lock
signal

MLKx

G108

Slanted

This signal is applied to each axis independently.



Table 1.8 (c)

Output signal

Signal name

Address  Classification

Remarks

In-position signal

INPx

F104

Slanted

Applied to each axis independently.

Mirror image check
signal

MMIx

F108

Slanted

Applied to each axis independently.

Controlled axis removal
in-progress signal

MDTCHx

F110

Slanted

Applied to each axis independently.

Travel in-progress
signal

MVx

F102

Slanted

Applied to each axis independently.

Reference position
return completion signal

ZPx

F094

Cartesian

Applied to each axis independently. (A manual
reference position return operation and the first
automatic reference position return operation after
power-up need to be performed first for the
angular axis.)

2nd reference position
return completion signal

ZP2x

F096

Cartesian

Applied to each axis independently.

3rd reference position
return completion signal

ZP3x

F098

Cartesian

Applied to each axis independently.

4th reference position
return completion signal

ZP4x

F100

Cartesian

Applied to each axis independently.



- Pitch Error Compensation

The pitch error compensation is applied in a slanted coordinate system.


Limitation

  -

3-dimensional coordinate conversion

If  the basic three axes in the 3-dimensional coordinate conversion mode do no include a perpendicular
axis and angular axis for angular axis control, operation cannot be performed normally in a correct slanted
coordinate system.


  -

Linear scale with an absolute address reference mark

-

For both of the angular axis and perpendicular axis, a linear scale with an absolute address reference
mark must be used.

-

Reference position return operation must be first completed along the angular axis.
