FANUC серии 30i/300i/300is-МОДЕЛЬ A, 31i/310i/310is-МОДЕЛЬ A, 32i/320i/320is-МОДЕЛЬ A. Руководство по параметрам - часть 3

B-63950RU/03





- 5 -

3.

ВВОД



И



ВЫВОД



ПАРАМЕТРОВ



ЧЕРЕЗ



ИНТЕРФЕЙС



СЧИТЫВАТЕЛЯ

/

ПЕРФОРАТОРА

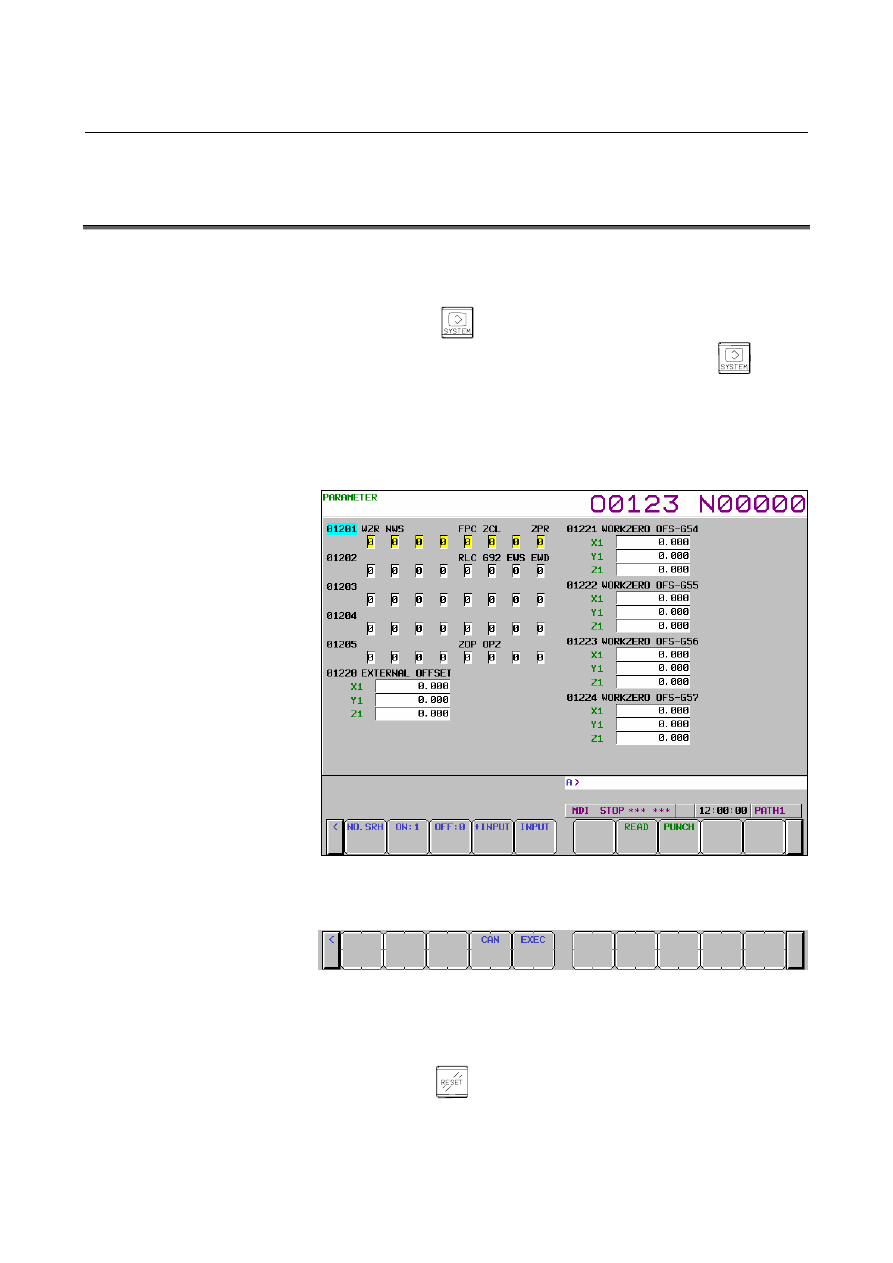

3.1

ВЫВОД



ПАРАМЕТРОВ



ЧЕРЕЗ



ИНТЕРФЕЙС



СЧИТЫВАТЕЛЯ

/

ПЕРФОРАТОРА




1

Выберите



режим

 EDIT

либо



выполните



аварийную



остановку

.

2

Для



выбора



окна



параметров

,

нажмите



функциональную



клавишу





необходимое



количество



раз

,

либо



нажмите



ее



один



раз

,

а



затем



нажмите



дисплейную



клавишу





выбора



раздела

 PARAM.

3

Нажмите



клавишу

 [(OPRT)]

для



отображения



дисплейных



клавиш



выбора



операции

,

затем



нажмите



клавишу



вывода



меню



расположенную



справа



от



дисплейных



клавиш

,

для



отображения



другого



набора



клавиш



выбора



операции

,

включая



клавишу

 [PUNCH].






4



Нажатие



дисплейной



клавиши

 [PUNCH]

меняет



отображение



клавиш

,

как



показано



ниже

:




5



Нажмите



дисплейную



клавишу

 [EXEC],

чтобы



начать



вывод



параметров

.

Во



время



выполнения



вывода



параметров

,

"OUTPUT"

мигает



в



окне



состояния



в



нижней



части



экрана

.

6



Когда



вывод



параметров



прекращается

, "OUTPUT"

перестает



мигать

.

Нажмите



клавишу



для



прекращения



вывода



параметров

.





B-63950RU/03



- 6 -

3.



ВВОД



И



ВЫВОД



ПАРАМЕТРОВ



ЧЕРЕЗ



ИНТЕРФЕЙС



СЧИТЫВАТЕЛЯ

/

ПЕРФОРАТОРА



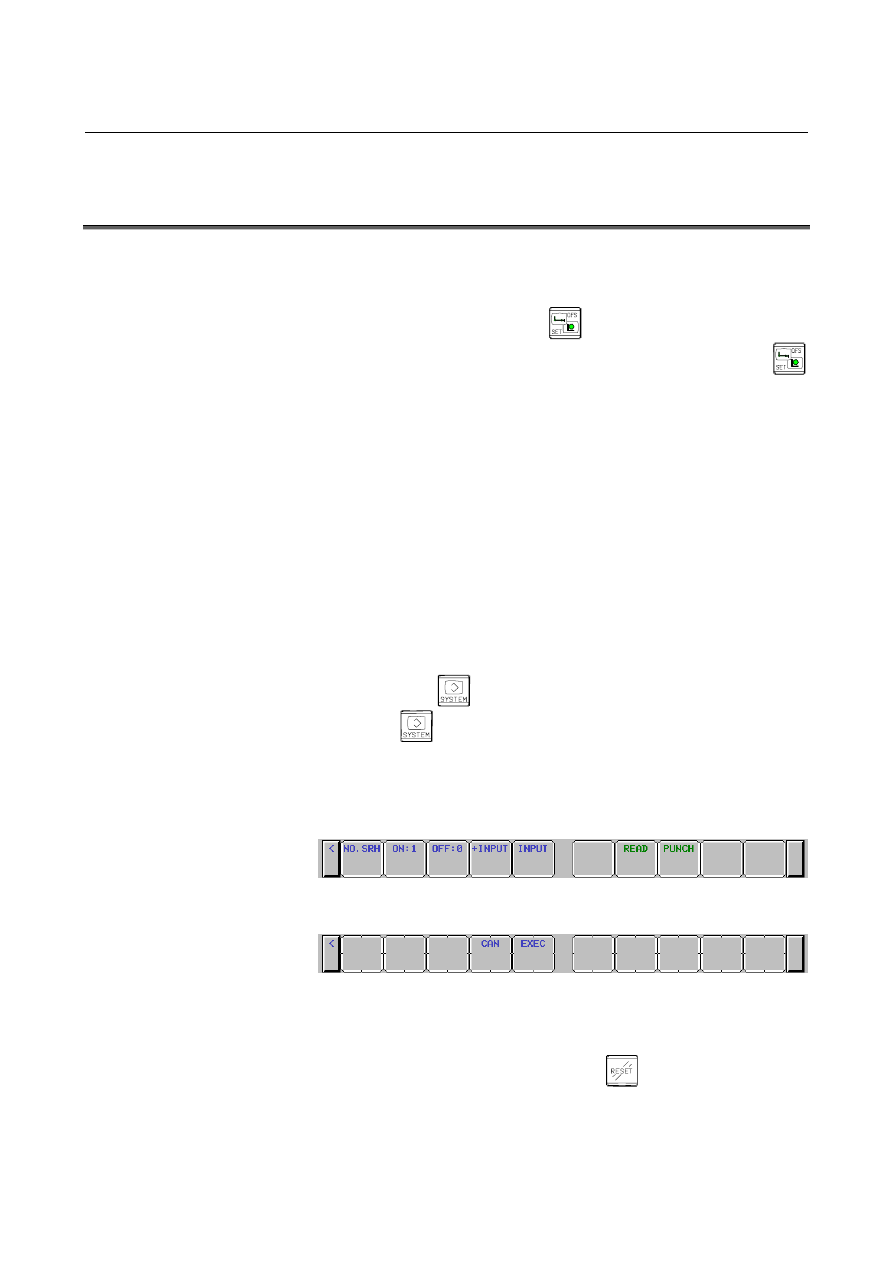

3.2

ВВОД



ПАРАМЕТРОВ



ЧЕРЕЗ



ИНТЕРФЕЙС



СЧИТЫВАТЕЛЯ

/

ПЕРФОРАТОРА




1



Переведите



ЧУ



в



состояние



аварийной



остановки

.

2



Разрешите



запись



параметра

.

2-1



Для



отображения



окна



установок

,

нажмите



функцио

-

нальную



клавишу





необходимое



количество



раз

,

либо



нажмите



один



раз



функциональную



клавишу





а



затем



нажмите



дисплейную



клавишу



выбора



раздела



[SETTING].

Появляется



первая



страница



установок

.



2-2



Клавишами



курсора



выделите



пункт

 "PARAMETER

WRITE".



2-3



Нажмите



дисплейную



клавишу

 [(OPRT)]

для



отобра

-

жения



дисплейных



клавиш



выбора



операции

.



2-4



Для



установки

 "PARAMETER WRITE="

на

 1,

нажмите



дисплейную



клавишу

 [ON:1],

затем



введите

 1

и



нажмите



дисплейную



клавишу

 [INPUT].

С



этого



момента

,

можно



устанавливать



параметры

.



В



это



же



время

,

на



ЧПУ



возникает



сигнал



тревоги



(SW0100 PARAMETER WRITE ENABLE)
(

АКТИВИРОВАНА



ЗАПИСЬ



ПАРАМЕТРОВ

).

3



Для



выбора



окна



параметров

,

нажмите



функциональную



клавишу





необходимое



количество



раз

,

либо



нажмите



один



раз



,

а



затем



нажмите



дисплейную



клавишу

 [PARAM].

4



Нажмите



клавишу

 [(OPRT)]

для



отображения



дисплейных



клавиш



выбора



операции

,

затем



нажмите



клавишу



вывода



меню



расположенную



справа



от



дисплейных



клавиш

,

для



отображения



другого



набора



клавиш



выбора



операции

,

включая



клавишу

 [READ].




5



Нажатие



дисплейной



клавиши

 [READ]

меняет



отображение



клавиш

,

как



показано



ниже

:





6

Нажмите



клавишу

 [EXEC]

для



начала



ввода



параметров



с



устройства



ввода

/

вывода

.

Во



время



выполнения



ввода



параметров

, "INPUT"

мигает



в



окне



состояния



в



нижней



части



экрана

.

Нажмите



клавишу





для



прекращения



ввода



параметров

.

7

При



прекращении



ввода



параметров

, "INPUT"

перестает



мигать

,

и



на



ЧУ



возникает



сигнал



тревоги

 (PW0100).

Сбросьте



его



перед



продолжением



работы

.

B-63950RU/03





- 7 -

3.

ВВОД



И



ВЫВОД



ПАРАМЕТРОВ



ЧЕРЕЗ



ИНТЕРФЕЙС



СЧИТЫВАТЕЛЯ

/

ПЕРФОРАТОРА

3.3

ФОРМАТЫ



ВВОДА

-

ВЫВОДА





В



данном



разделе



дано



описание



форматов



ввода

-

вывода



параметров

.

Параметры



классифицируются



согласно



формату



данных



следующим



образом

:



Формат



данных



Комментарии



Бит



Группа



станков



с



битовой



системой



Битовый



контур



Битовая



ось



Битовый



шпиндель



Данные



этих



форматов



представлены



с



помощью



8-

значного



двоичного



числа

,

где



каждая



цифра



соответствует



биту

.

Байт



Группа



станков



с



байтовой



системой



Байтовый



контур



Байтовая



ось



Байтовый



шпиндель



Word
Word

группа



станков



Word

контур



Word

ось



Word

шпиндель



2-

слова



Группа



станков



с



системой

 2-word

2-word

контур



2-word

ось



2-word

шпиндель



Действительный



Группа



действительных



станков



Действительный



контур



Действительная



ось



Действительный



шпиндель



Диапазон



установки



данных



отличается



в



зависимости



от



параметра

.



Подробную



информацию



см

.

в



описании



каждого



параметра

.



3.3.1

Ключевые



слова





Перечисленные



далее



алфавитные



знаки



используются



в



качестве



ключевых



слов

.

Ниже



перечислены



значения



чисел

,

следующих



за



каждым



ключевым



словом

:



Ключевое



слово



Значение



следующего



за



ним



числа



N

Номер



параметра



Q

Идентификатор



данных

 (1:

Данные



параметра

, 0:

Данные



коррекции



межмодульного



смещения

)

T

Номер



группы



станков

 (1

и



выше

)

параметра



типа



группы



станков



L

Номер



контура

 (1

и



выше

)

параметра



типа



контура



А



Номер



управляемой



оси

 (1

и



выше

)

параметра



типа



оси



S

Номер



шпинделя

 (1

и



выше

)

параметра



типа



шпинделя



P

Значение



параметра

,

независящего



от



переключения



дюймы

/

метры



M

Метрическое



значение



ввода



параметра

,

зависящего



от



переключения



дюймы

/

метры



I

Значение



ввода



в



дюймах



параметра

,

зависящего



от



переключения



дюймы

/

метры





B-63950RU/03



- 8 -

3.



ВВОД



И



ВЫВОД



ПАРАМЕТРОВ



ЧЕРЕЗ



ИНТЕРФЕЙС



СЧИТЫВАТЕЛЯ

/

ПЕРФОРАТОРА



3.3.2

Переключение



дюймы

/

метры





Для



параметров

,

зависимых



от



переключения



дюймы

/

метры

,

например

,

для



параметров



длины



и



скорости



подачи

,

тип



данных



в



метрах



или



дюймах



задается



с



помощью



режима



ввода

,

если



он



выполняется



с



панели



РВД



или



с



помощью



ключевого



слова

 I

или



M

в



качестве



префикса



перед



данными

,

если



ввод



производится



с



внешнего



устройства



ввода

/

вывода

.

Ключевое



слово

 I

или

 M

добавляется



также



при



выводе



данных



с



внешнего



устройства



ввода

/

вывода

.

Если



режим



ввода



или



ключевое



слово



отличаются



от



фактически



используемого



режима

,

как



например

,

в



случае

,

если



ввод



данных



в



режиме



в



дюймах



используется



в



метрическом



режиме

,

то



ЧПУ



выполняет



автоматическое



преобразование



данных

.

Поэтому



нет



необходимости



преобразовывать



данные



в



соответствии



с



изменением



режима

.

Кроме



того

,

при



отображении



данных



параметров



эти



данные



преобразовываются



в



соответствии



с



режимом



отображения

.

Однако



если



данные



выводятся



с



внешнего



устройства



ввода

/

вывода

,

то



исходные



данные



выводятся



в



соответствии



с



исходным



ключевым



словом

.



3.3.3

Битовый



формат





N  *****  Q1

P * * * * * * * *  ;



Числовое



значение



после

 N

представляет



собой



номер



параметра

.

Q1

указывает



на



то

,

что



данные



являются



данными



параметра

.

8-

значное



двоичное



число



после

 P

представляет



собой



битовые



значения

 (0/1)

параметра

,

где



первая



цифра



соответствует



биту

 0,

а



восьмая



цифра



соответствует



биту

 7.

Начальные



нули



обязательны

.

Точка



с



запятой

 (;)

указывает



на



конец



блока

. (LF

используется



для



кода

 ISO,

а

 CR

используется



для



кода

 EIA.)



Пример





N00010Q1P00000001;



Параметр



ном

.



10

Значение



параметра





Бит

 0

устанавливается



на

 1,

а



другие



биты



устанавливаются



на

 0.



B-63950RU/03





- 9 -

3.

ВВОД



И



ВЫВОД



ПАРАМЕТРОВ



ЧЕРЕЗ



ИНТЕРФЕЙС



СЧИТЫВАТЕЛЯ

/

ПЕРФОРАТОРА

3.3.4

Формат



групп



станков



с



битовой



системой





N  *****  Q1

T * *  P * * * * * * * * T * *  P  * * * * * * * *

･ ･ ･

;



Числовое



значение



после

 N

представляет



собой



номер



параметра

.

Q1

указывает



на



то

,

что



данные



являются



данными



параметра

.

Числовое



значение



после

 T

представляет



собой



номер



группы



станков

 (1

и



выше

).

8-

значное



двоичное



число



после

 P

представляет



собой



битовые



значения

 (0/1)

параметра



для



каждой



группы



станков

,

где



первая



цифра



соответствует



биту

 0,

а



восьмая



цифра



соответствует



биту

 7.

Начальные



нули



обязательны

.

Точка



с



запятой

 (;)

указывает



на



конец



блока

. (LF

используется



для



кода

 ISO,

а

 CR

используется



для



кода

 EIA.)



Пример





N01005Q1T1P10000001T2P10000001 ;



Параметр



ном

.



1005



Значение



параметра



1-

ая



группа



станков

:



Биты

 0

и

 7

устанавливаются



на

 1,

а



другие



биты



устанавливаются



на

 0.

2-

ая



группа



станков

:



Биты

 0

и

 7

устанавливаются



на

 1,

а



другие



биты



устанавливаются



на

 0.





B-63950RU/03



- 10 -

3.



ВВОД



И



ВЫВОД



ПАРАМЕТРОВ



ЧЕРЕЗ



ИНТЕРФЕЙС



СЧИТЫВАТЕЛЯ

/

ПЕРФОРАТОРА



3.3.5

Формат



битового



контура





N  *****  Q1

L * *  P

* * * * * * * * L * *  P  * * * * * * * *

･ ･ ･

;



Числовое



значение



после

 N

представляет



собой



номер



параметра

.

Q1

указывает



на



то

,

что



данные



являются



данными



параметра

.

Числовое



значение



после

 L

представляет



собой



номер



контура

 (1

и



выше

).

8-

значное



двоичное



число



после

 P

представляет



собой



битовые



значения

 (0/1)

параметра



для



каждого



контура

,

где



первая



цифра



соответствует



биту

 0,

а



восьмая



цифра



соответствует



биту

 7.

Начальные



нули



обязательны

.

Точка



с



запятой

 (;)

указывает



на



конец



блока

. (LF

используется



для



кода

 ISO,

а

 CR

используется



для



кода

 EIA.)



Пример





N01005Q1L1P10000001L2P10000001.......;



Параметр



ном

.



1005



Значение



параметра



Контур

 1:



Биты

 0

и

 7

устанавливаются



на

 1,

а



другие



биты



устанавливаются



на

 0.

Контур

 2:



Биты

 0

и

 7

устанавливаются



на

 1,

а



другие



биты



устанавливаются



на

 0.




B-63950RU/03





- 11 -

3.

ВВОД



И



ВЫВОД



ПАРАМЕТРОВ



ЧЕРЕЗ



ИНТЕРФЕЙС



СЧИТЫВАТЕЛЯ

/

ПЕРФОРАТОРА

3.3.6

Формат



битовой



оси





N *****  Q1

А

* *  P * * * * * * * *

А

* *  P  * * * * * * * *

･ ･ ･

;



Числовое



значение



после

 N

представляет



собой



номер



параметра

.

Q1

указывает



на



то

,

что



данные



являются



данными



параметра

.

Числовое



значение



после

 A

представляет



собой



номер



управляемой



оси

 (1

и



выше

).

8-

значное



двоичное



число



после

 P

представляет



собой



битовые



значения

 (0/1)

параметра



для



каждой



управляемой



оси

,

где



первая



цифра



соответствует



биту

 0,

а



восьмая



цифра



соответствует



биту

 7.

Начальные



нули



обязательны

.

Точка



с



запятой

 (;)

указывает



на



конец



блока

. (LF

используется



для



кода

 ISO,

а

 CR

используется



для



кода

 EIA.)



Пример





N01005Q1A1P10000001A2P10000001A3P10000001.......;



Параметр



ном

.



1005



Значение



параметра



1-

я



ось

:



Биты

 0

и

 7

устанавливаются



на

 1,

а



другие



биты



устанавливаются



на

 0.

2-

я



ось

:



Биты

 0

и

 7

устанавливаются



на

 1,

а



другие



биты



устанавливаются



на

 0.

3-

я



ось

:



Биты

 0

и

 7

устанавливаются



на

 1,

а



другие



биты



устанавливаются



на

 0.











B-63950RU/03



- 12 -

3.



ВВОД



И



ВЫВОД



ПАРАМЕТРОВ



ЧЕРЕЗ



ИНТЕРФЕЙС



СЧИТЫВАТЕЛЯ

/

ПЕРФОРАТОРА



3.3.7

Формат



битового



шпинделя





N  *****  Q1  S * *

P * * * * * * * * S * *  P  * * * * * * * *

･ ･ ･

;



Числовое



значение



после

 N

представляет



собой



номер



параметра

.

Q1

указывает



на



то

,

что



данные



являются



данными



параметра

.

Числовое



значение



после

 S

представляет



собой



номер



шпинделя



(1

и



выше

).

8-

значное



двоичное



число



после

 P

представляет



собой



битовые



значения

 (0/1)

параметра



для



каждого



шпинделя

,

где



первая



цифра



соответствует



биту

 0,

а



восьмая



цифра



соответствует



биту

 7.

Начальные



нули



обязательны

.

Точка



с



запятой

 (;)

указывает



на



конец



блока

. (LF

используется



для



кода

 ISO,

а

 CR

используется



для



кода

 EIA.)



Пример





N05603Q1S1P00001000S2P00001000S3P00000000;



Параметр



ном

.



5603



Значение



параметра



1-

ый



шпиндель





Бит

 3

устанавливается



на

 1,

а



другие



биты



устанавливаются



на

 0.

2-

ой



шпиндель





Бит

 3

устанавливается



на

 1,

а



другие



биты



устанавливаются



на

 0.

3-

ий



шпиндель





Все



биты



устанавливаются



на

 0.
