ТЕХНОЛОГИИ HOLMATRO. Инструкция по применению оборудования для аварийного крепления и подъёма (2008 год) - часть 1

Личная безопасность

Несмотря на то, что сотрудник службы охраны труда всегда должен присутствовать

на спасательных операциях, в конечном итоге каждый спасатель несёт отвественность за

свою личную безопасноть. Для её обеспечения спасатель всегда должен знать обстановку

и уметь обращаться со спасательным оборудованием. Следует помнить несколько основных

моментов.

·

Всегда читайте инструкции

производителя по использованию

оборудования.

·

Обращайте

внимание

на

перемещение объектов,

на

которых, рядом с которыми или

под которыми вы работаете.

·

Всегда контролируйте вибрации

и перемещения, которые могут

повлиять на среду, в который вы

работаете.

·

располагайте руки и ноги на

безопасном расстоянии от мест

потенциального защемления.

·

Всегда

возвращайте

всё

неиспользуемое оборудование на

место складирования инструмента

и оставляйте его в безопасном

10

состоянии.

Личная безопасность

·

Предохраняйтесь от длительного воздействия опасных факторов, таких, как

громкий шум, яркий свет и предельные температуры.

·

Никогда не превышайте максимальные

возможности компонентов оборудования.

·

Оборудование должно быть

использовано только тем способом, для которого оно предназначено. Жизненно

важно читать и понимать инструкции производителя.

·

Поскольку шланги легко повредить

(в случае порезов, трения, загибов,

горения, химических повреждений),

следует

соблюдать особую

осторожность. Повреждённые

шланги должны быть изъяты из

обращения и никогда более не

использоваться.

·

Всегда следует проверять оборудование на повреждение и не использовать

его в случае плохого состояния. Обслуживание должно совершаться согласно

рекомендациям производителя.

·

Следует остерегаться возможных

перемещений и противодействий

инструмента, которые могут

привести к травме или захвату

спасателя или пострадавшего.

11

Использование оборудования

A - Закрепление

При работе с оборудованием для аварийного закрепления должны соблюдаться

следующие условия безопасности.

• Всегда, когда возможно, ставьте

распорку на стабильном, плоском

основании без выступов и подвижных

частей. Если это невозможно,

используйте подходящие опоры и

приспособления, например, опоры и

натяжные ремни для контролирования

нестабильного положения.

• Обязательно используйте встроен-

ные фиксаторы при работе под или

на пути груза, не зафиксированного

распорками.

• Распорки не должны нагружаться

сбоку. Во всех случаях груз должен

давить только вдоль оси распорки.

Другие требования по

безопасности, специфические

для конкретных операций, будут

описаны далее в данной книге с

примерами.

12

Использование оборудования

B - Подъёмное оборудование

Вне зависимости от того, какое подъёмное оборудование используется, есть

несколько общих правил, которые всегда следует принимать во внимание для обеспечения

безопасной работы с такими инструментами.

·

Любой образовавшийся проём всегда

должен быть зафиксирован клином

или защёлкнутой распоркой.

Не кладите пальцы под поднятый груз, будьте аккуратны при

установке крепи.

·

Всегда внимательно контролируйте

процесс подъёма во избежание

появления нестабильной ситуации.

·

Всегда начинайте с наиболее

подходящего инструмента для

имеющегося проёма. Это обеспечит

эффективное

использование

имеющихся мощностей и хода

оборудования.

13

Использование оборудования

·

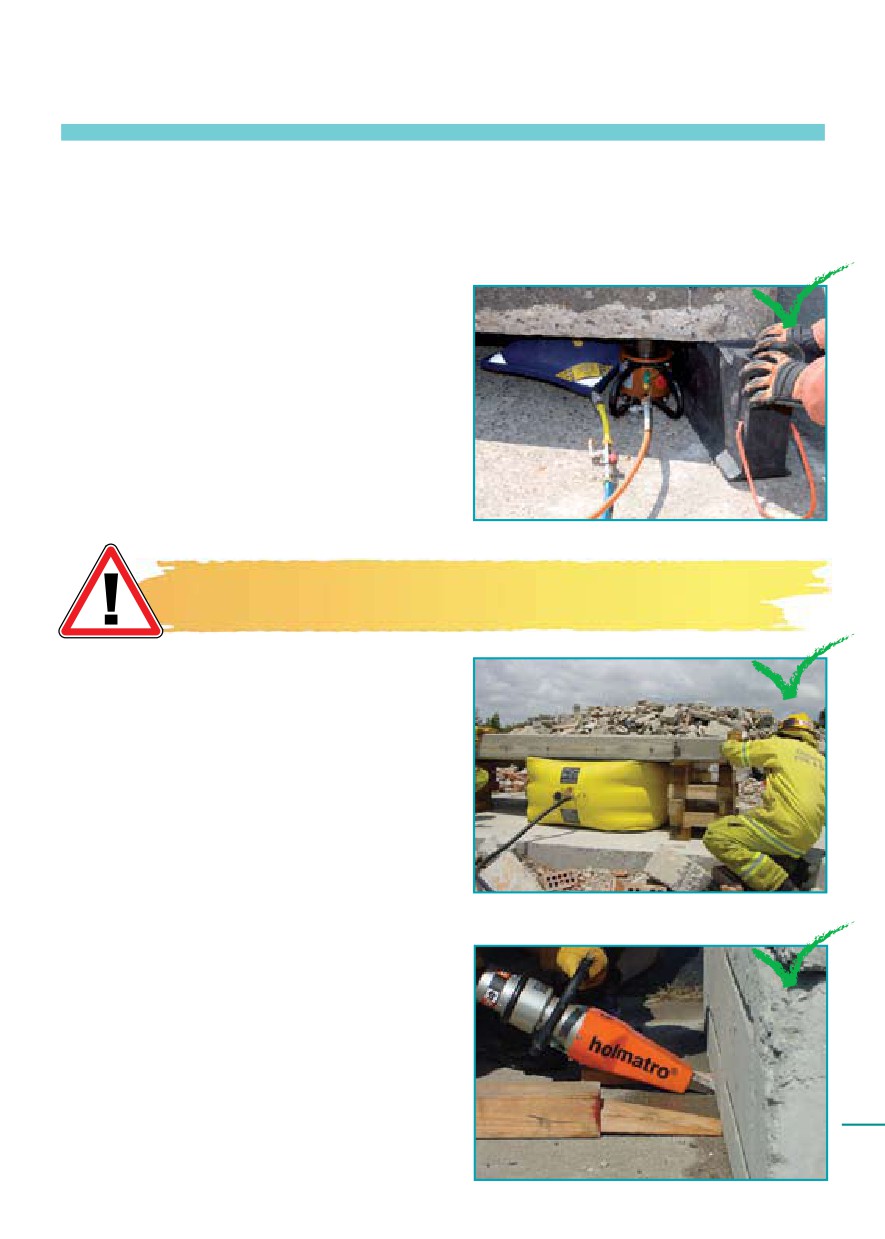

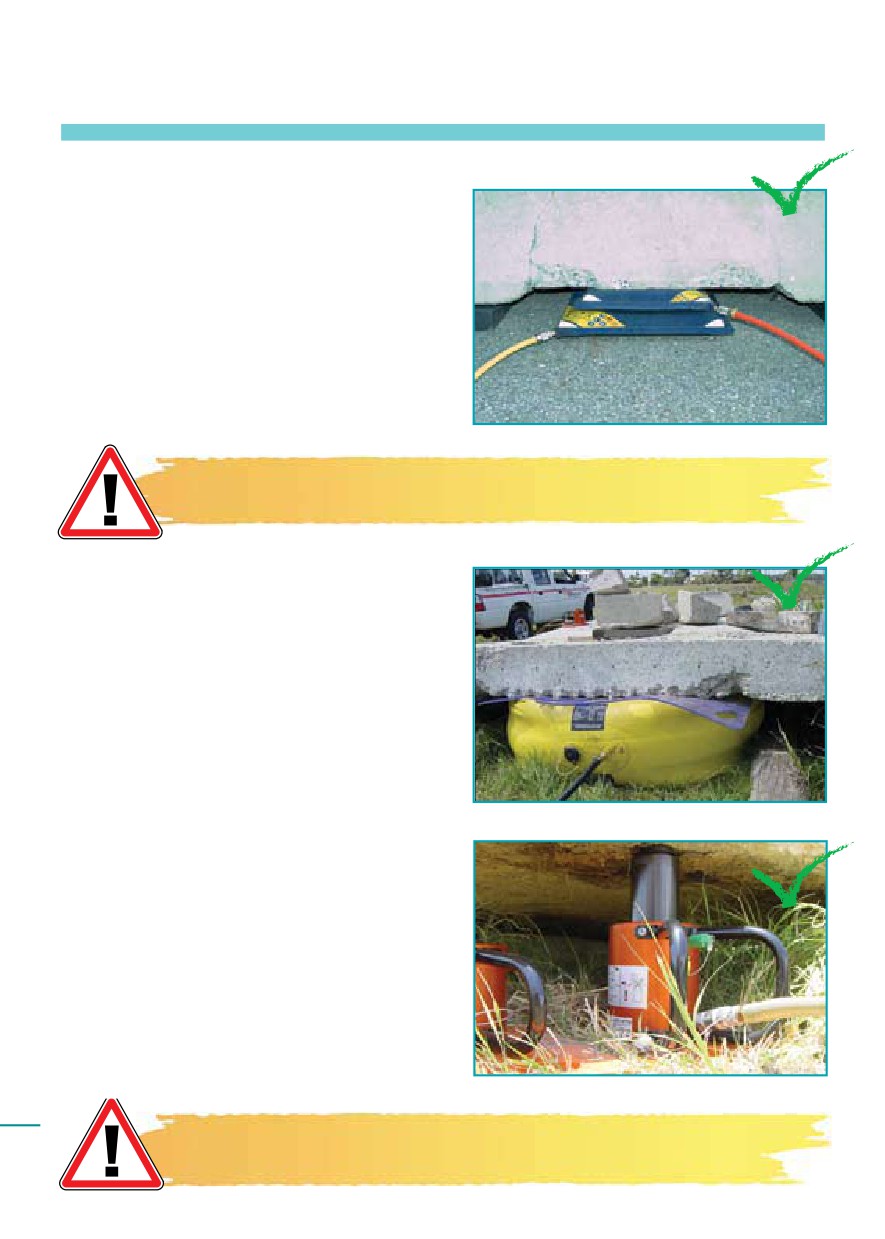

Никогда не кладите друг на друга более двух подъёмных подушек

высокого давления. Использование

подушек друг на друге допускается

только

в

случае

крайней

необходимости.

Если используются две подушки

высокого давления, то следует класть

большую снизу. Следует убедиться, что они

отцентрированы друг относительно друга.

Никогда не следует класть друг на друга подушки низкого

давления.

·

Несмотря на то, что подъёмные подушки

сделаны максимально прочными,

должны предприниматься все усилия,

чтобы обеспечить безопасность

покрытия от острых граней и выступов,

которые могут повредить подушку.

В случаях, когда обеспечить безопасность

покрытия невозможно, следует применить

максимально мягкую и гибкую дополнительную

защиту.

• Избегайте

нецентровых

нагрузок.

14

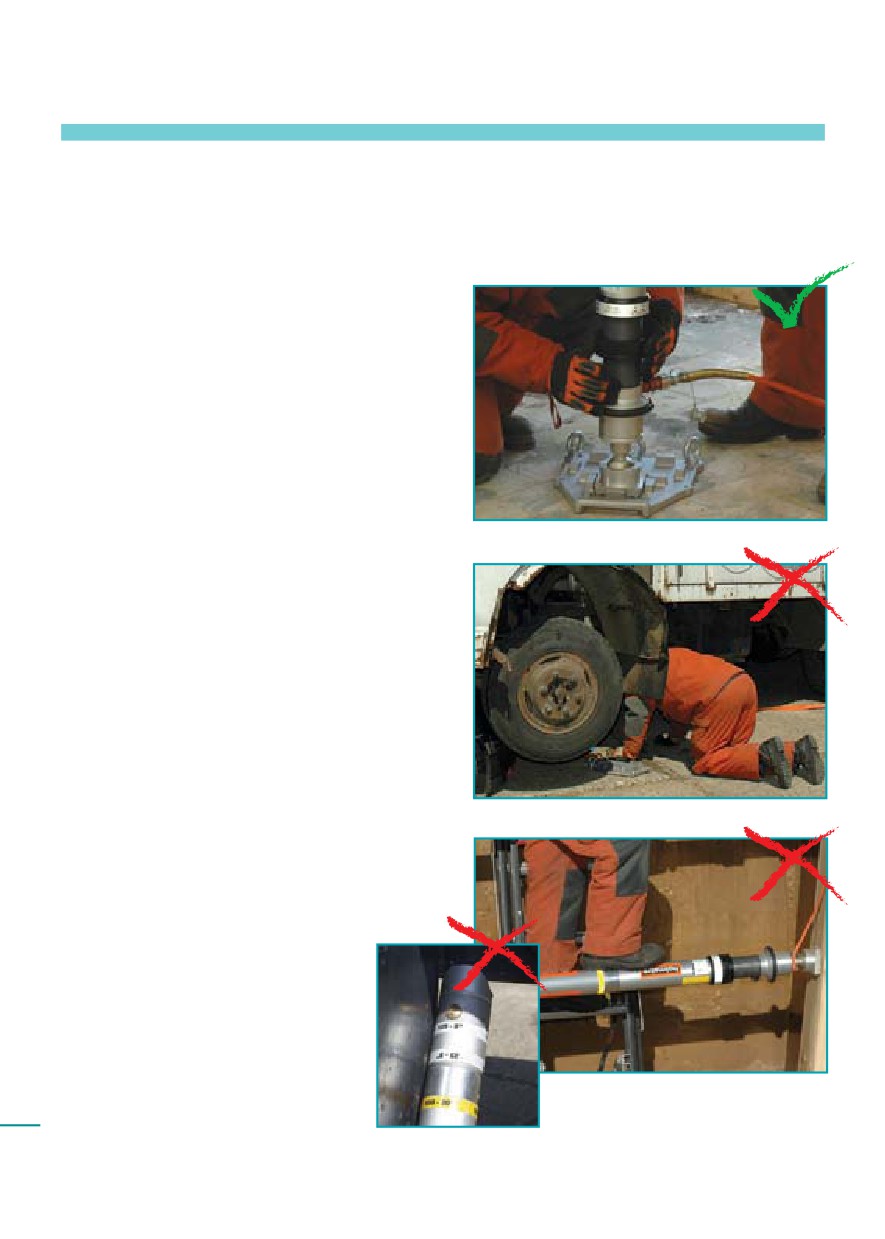

Не следует опирать что-либо на подъёмное оборудование без

страховки, так как существует риск смещения.

Использование оборудования

C - Гидравлическое оборудование

Гидравлическое оборудование, такое, как разжимы, резаки, гидроцилиндры и

домкраты, играет важную роль в различных операциях по спасению. В любых ситуациях,

в какой бы дисциплине по спасению не использовались инструменты, следует соблюдать

следующие общие принципы.

·

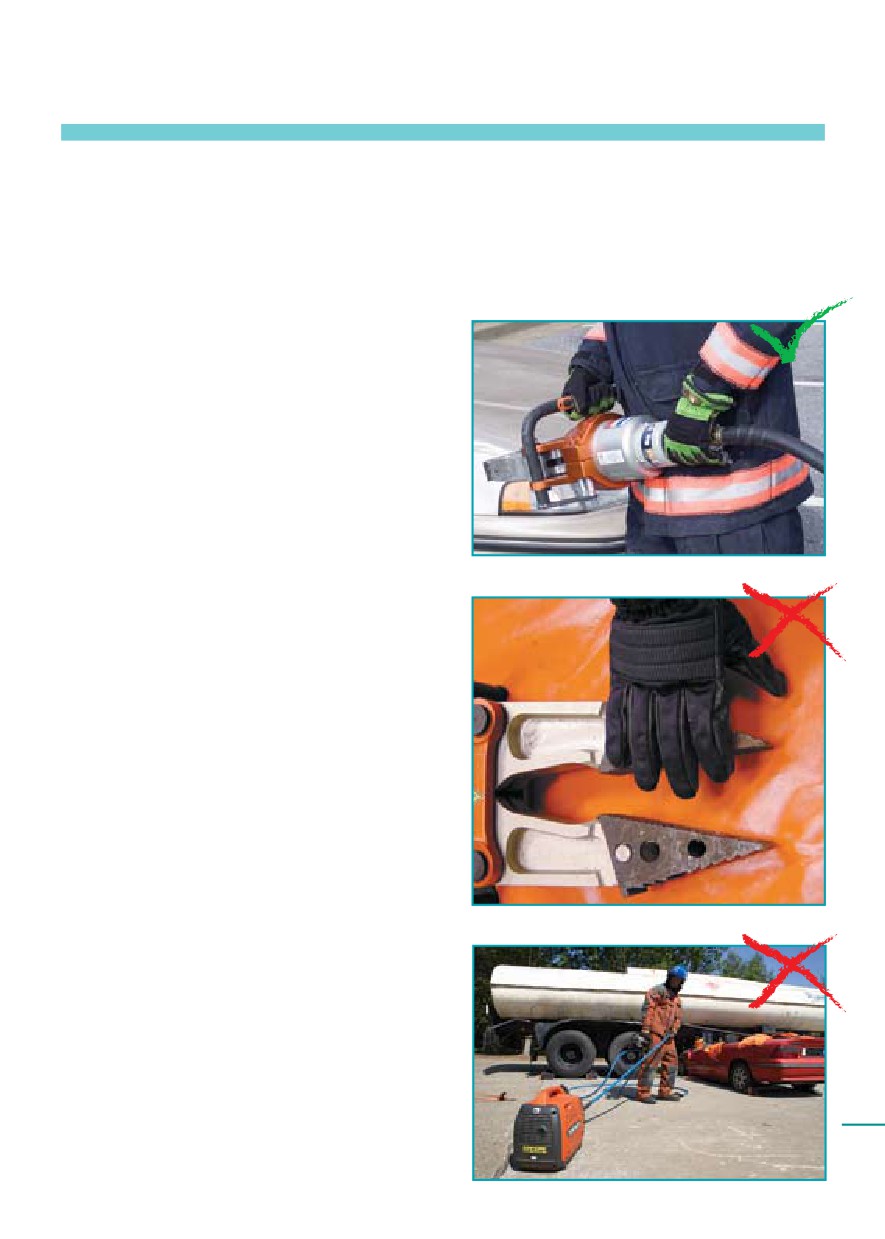

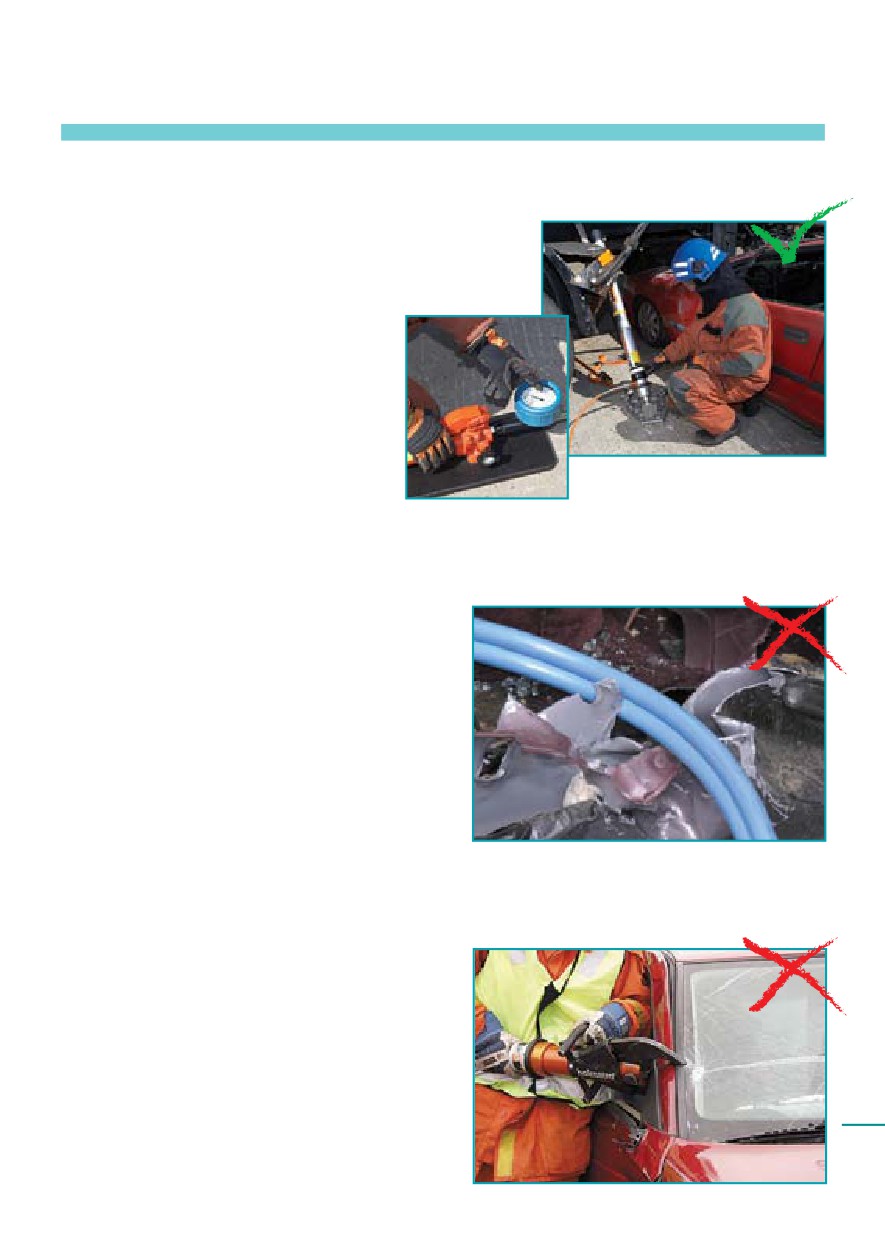

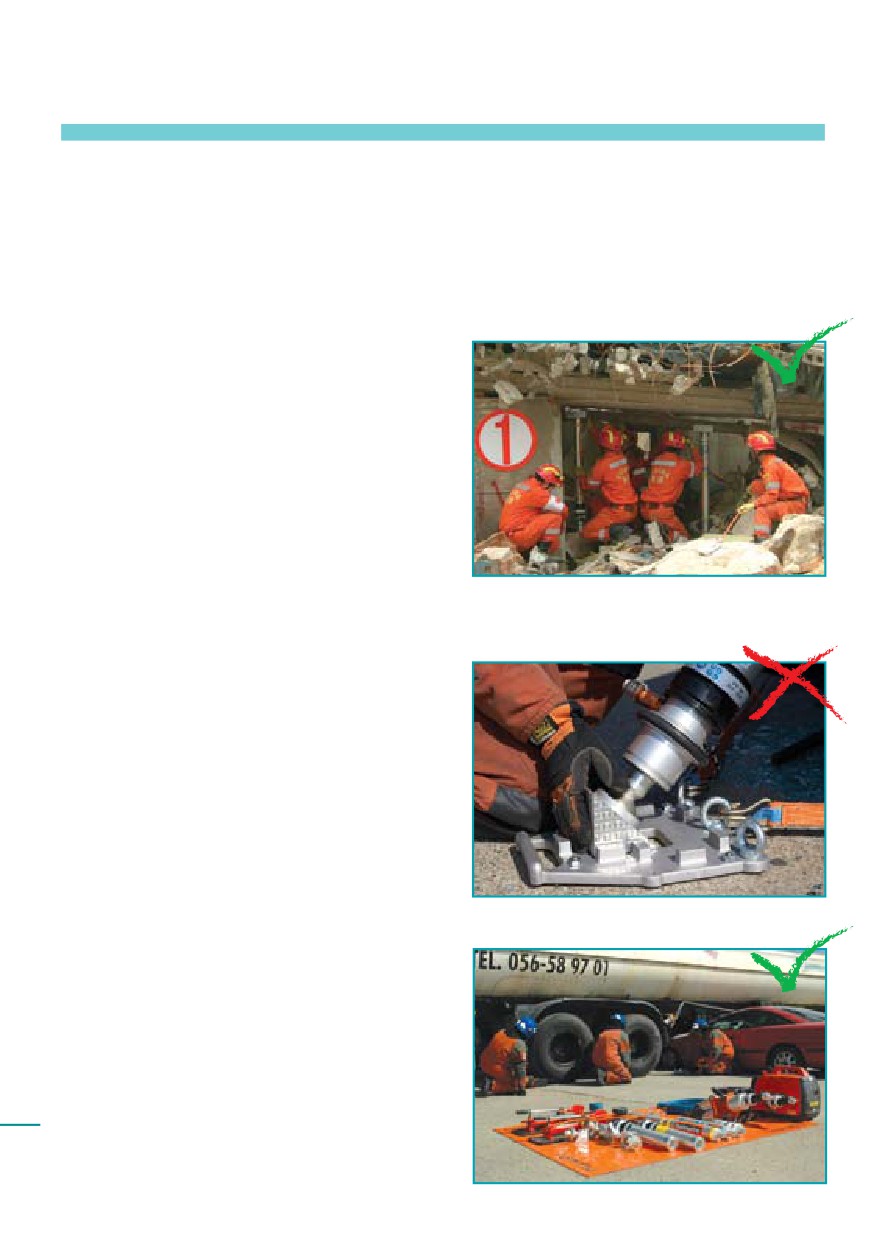

Инструменты всегда должны

транспортироваться и использоваться

при помощи предназначенных для

этого рукоятей и захватов.

·

Никогда не кладите руки на ножи,

рычаги или насадки любого из этих

инструментов.

·

Не используйте шланги для перенос-

ки, подтаскивания и передвижения

инструмента или насоса.

15

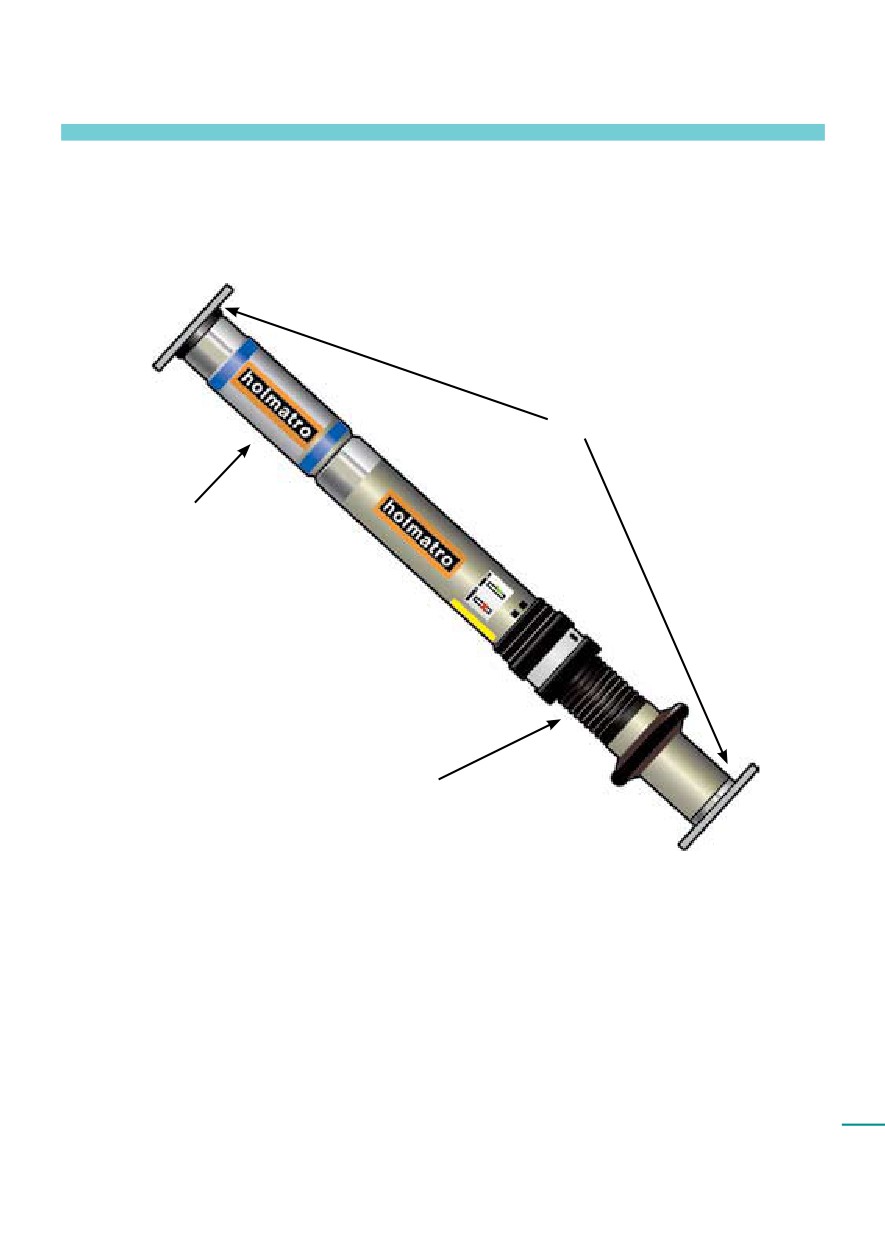

Терминология

Для обеспечения взаимопонимания во время операций по закреплению и подъёму

все спасатели должны соблюдать стандартную терминологию для оборудования. На данном

рисунке приведена терминология, которая будет использована в данной книге при обсуждении

операций по креплению. Крепь состоит из распорки, удлинителей и опор.

Опоры

Удлинитель

Распорка

При использовании стандартной терминологии значительно увеличивается

эффективность работы команды, а также уменьшается вероятность ошибок, которые

могут привести к опасным последствиям. Используя систему аварийного закрепления

Holmatro® PowerShore™ в качестве примера, мы поближе рассмотрим варианты её сборки

и возможность использования в различных ситуациях.

Не беспокойтесь, если вы не полностью поймете принципы использования

оборудования к концу данной части. Последующие главы дадут вам подробные пошаговые

17

примеры его использования.

Распорки

гидравлическая

Распорки различаются по принципу

пневматическая

действия и типу фиксации. По принципу

действия распорки бывают гидравлические,

пневматические и ручные. Типов фиксации

распорок бывает два - это автоматическая

ручная

фиксация и фиксация при помощи контргайки

(защёлка и контрагайка).

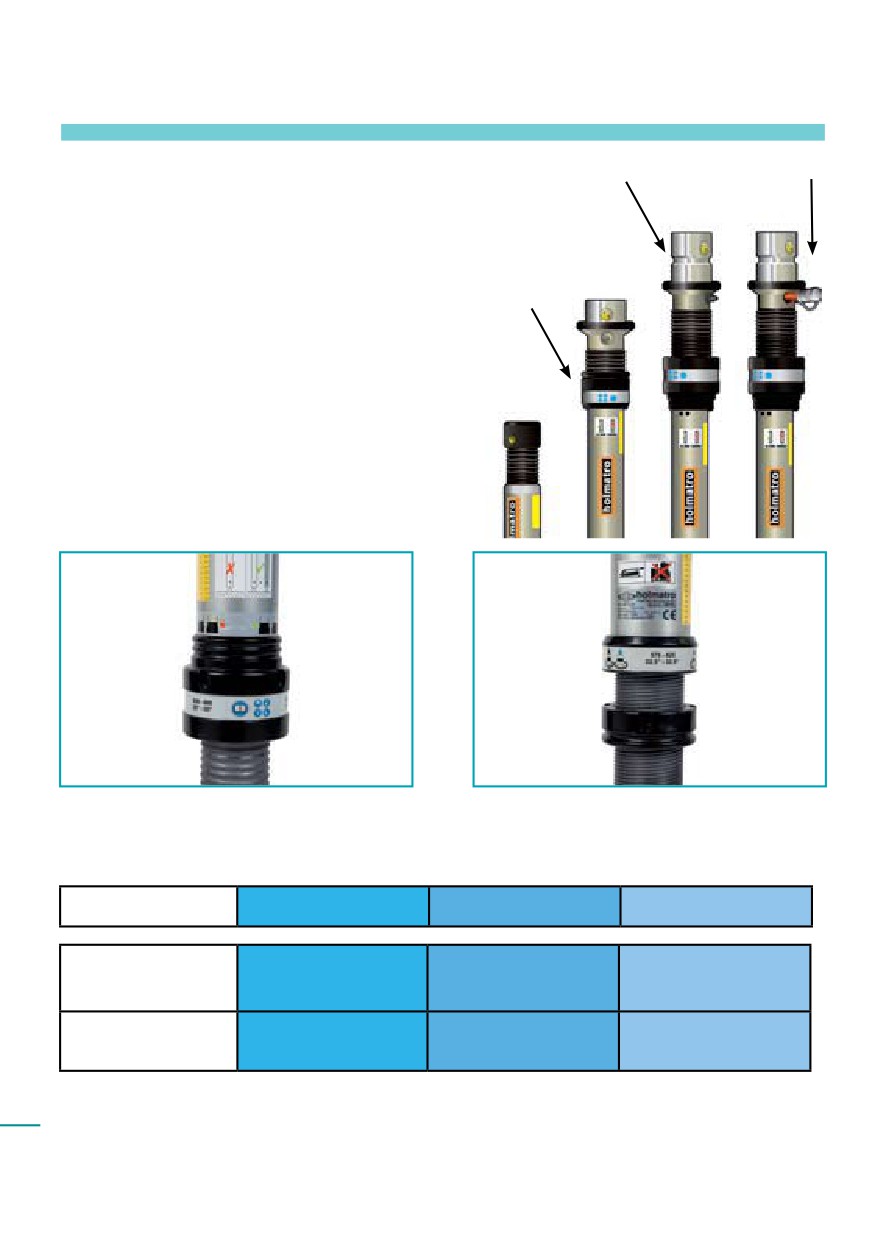

Типы фиксации распорок

Автоматический фиксатор (защелка)

Контргайка

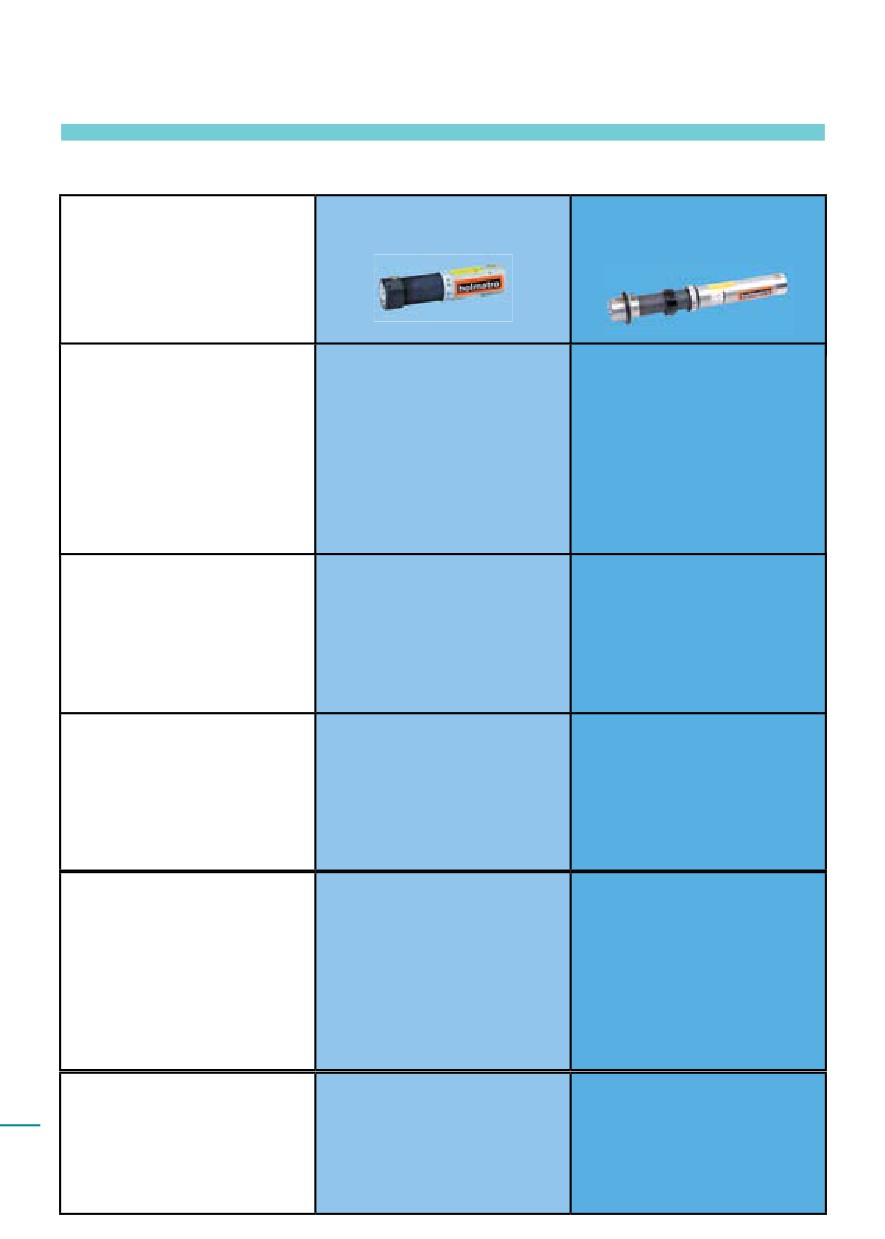

Комбинации из 3х принципов действия и 2х типов фиксации дают 5 типов распорок

Принцип / Тип

Гидравлика (Масло)

Пневматика (Воздух)

Ручной

Автоматический

Гидравлическая с

Пневматическая с

Ручная с защелкой не

фиксатор

защелкой

защелкой

существует

(защелка)

Гидравлическая с

Пневматическая с

Контргайка

Ручная с контргайкой

контргайкой

контргайкой

18

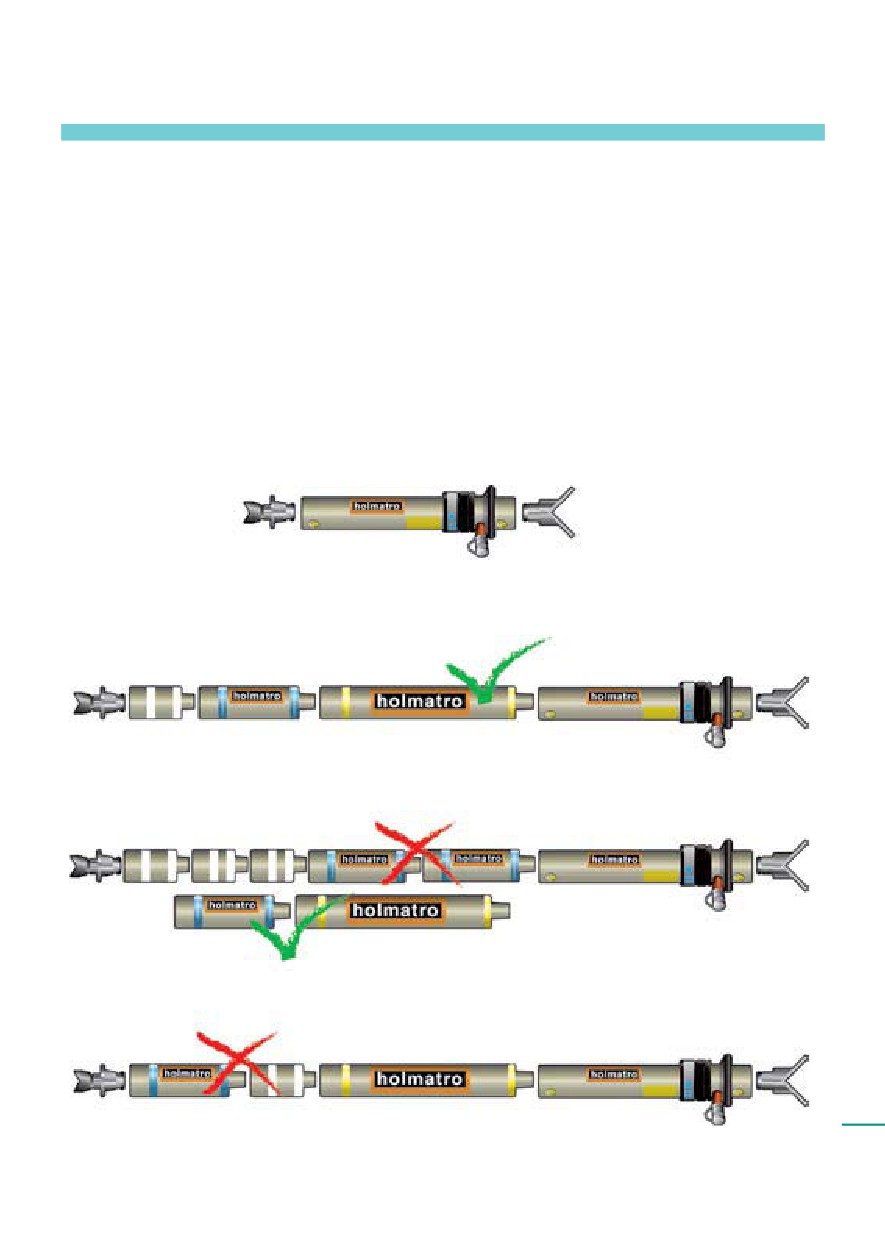

Все распорки могут быть использованы с любыми удлинителями и опорами. Вся

система крепления, от цилиндров до удлинителей и опор, является полностью совместимой.

Это означает, что может использоваться любое число компонентов для создания нужной для

конкретного случая конфигурации.

Распорки

A - Ручные распорки

Являются простейшими типами распорок, несмотря на то, что обладают такой же

прочностью, как и остальные. Отличительная особенность ручных распорок: они раздвигаются

и сдвигаются вручную. Их преимущество состоит в том, что не требуется ни сжатого воздуха,

ни гидравлического давления для раздвижения распорок. Однако это означает, что распорки

данного типа не могут быть раздвинуты дистанционно. Поэтому данный тип распорок не

снабжается фиксатором типа защёлка.

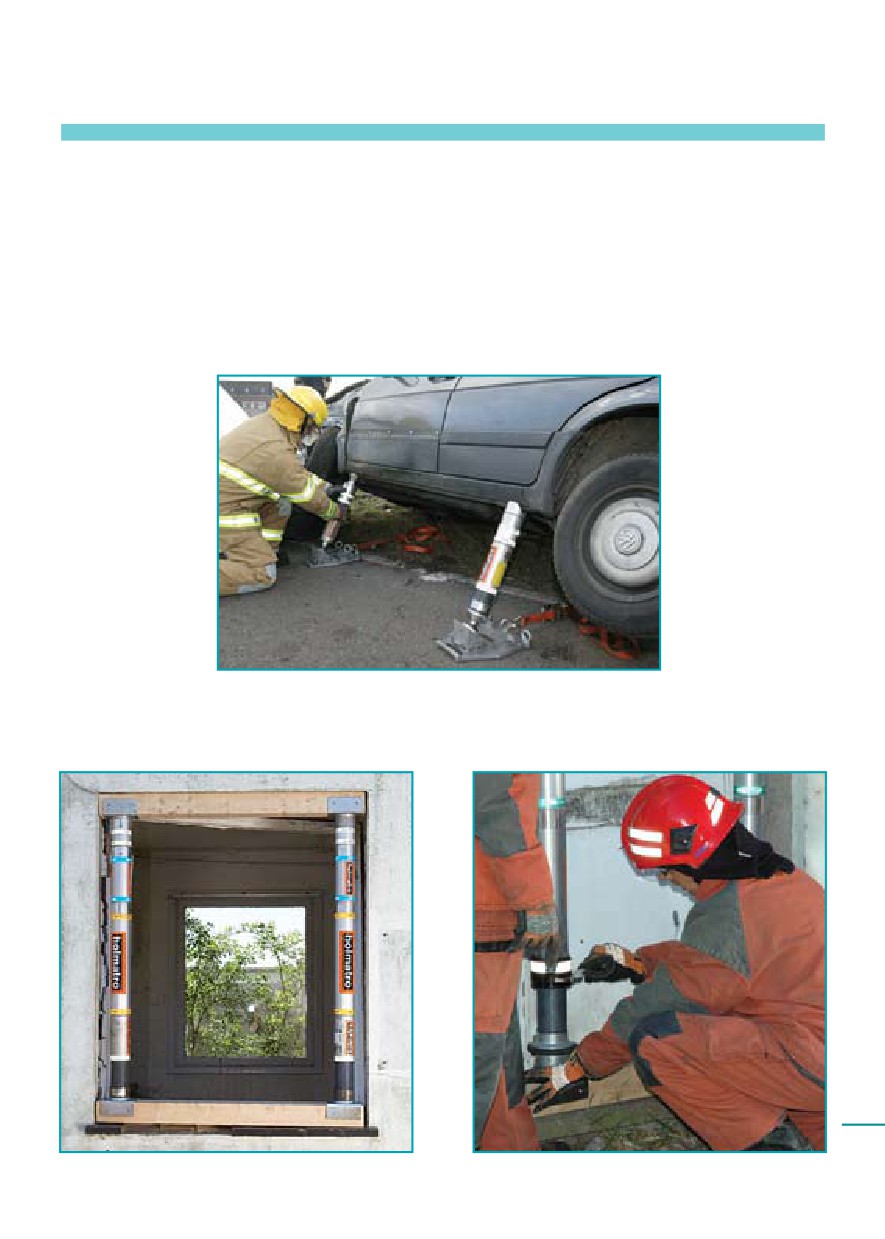

Поддержка автомобиля при помощи ручной распорки

Ручные распорки обычно используются в случае обрушения зданий или простейших

автомобильных аварий, где нет требований дистанционного управления.

19

Ручные распорки в окне

Установка ручной распорки в дверном

проёме

Распорки

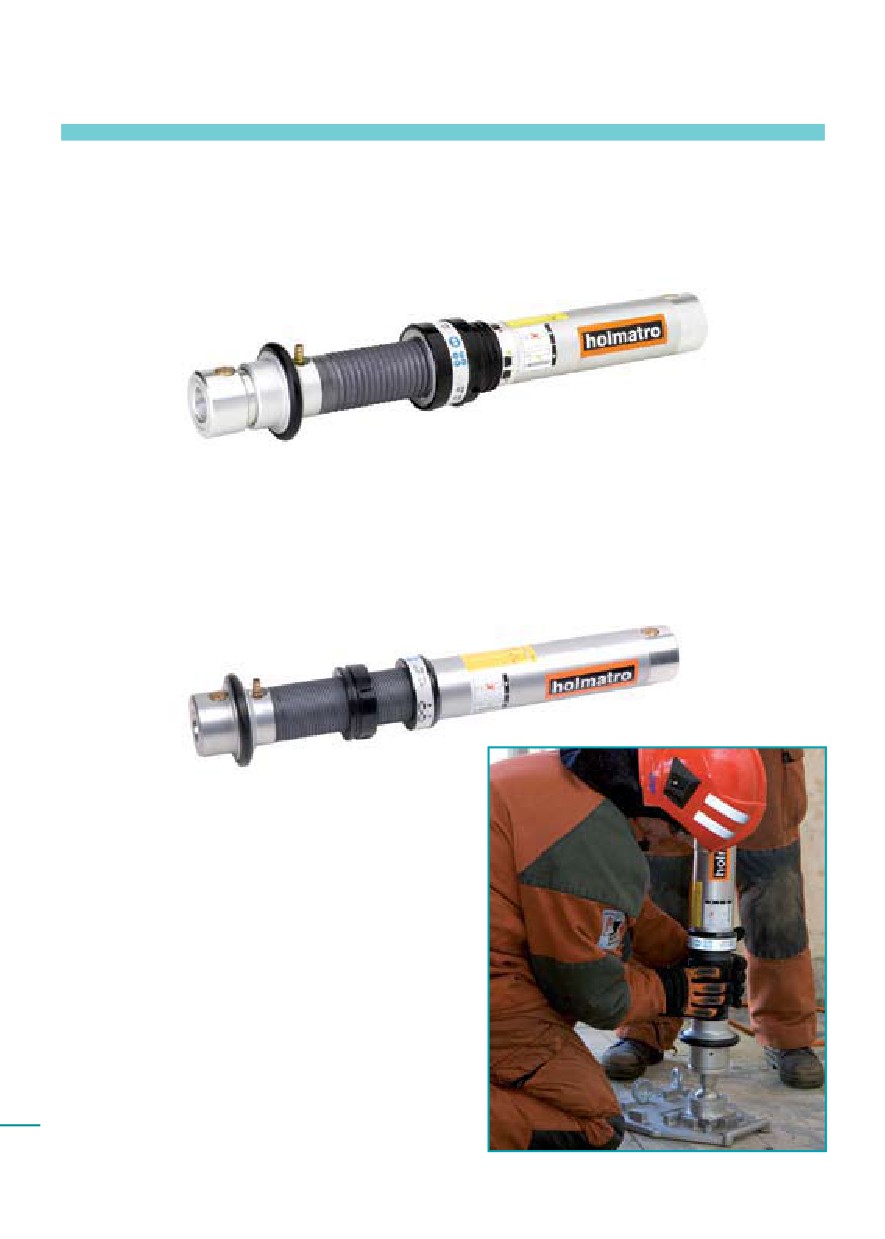

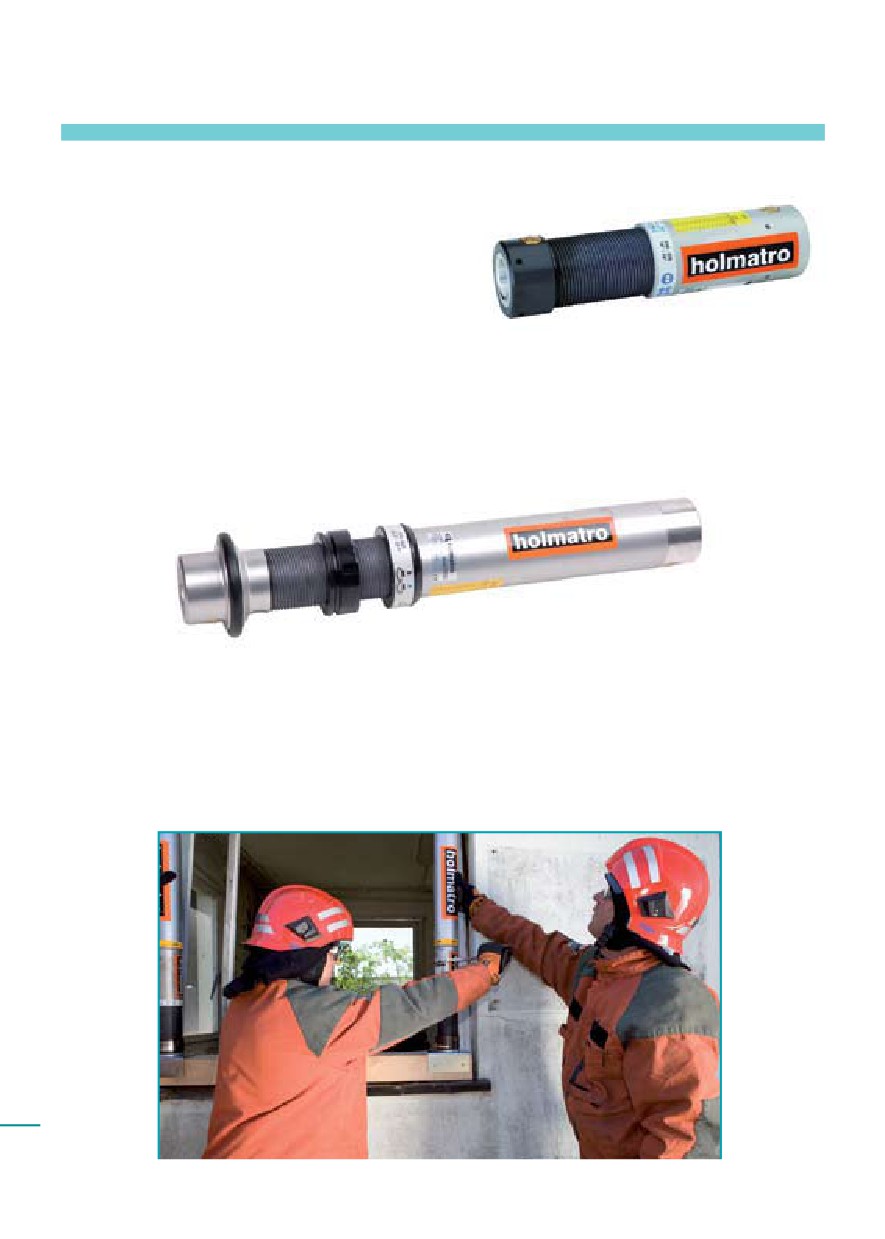

Ручная распорка с резьбой:

Эта распорка имеет малое раздвижение

и идеальна для закрепления небольших

проёмов.

Ручная распорка с контргайкой:

Эта раздвижная распорка обладает такой же системой фиксации контргайкой, что и

гидравлические и пневматические распороки.

Главным преимуществом ручных распорок является то, что им для работы не

требуется сжатого воздуха или гидравлического давления. Это означает, что она может быть

использована в любом месте без шлангов или насосов. Как показано на рисунке ниже, для

фиксации раздвижной распорки на месте используется гаечный ключ.

20

Для установки распорки не требуется сжатого воздуха или насосов

Распорки

B - Пневматические распорки

Этот тип распорок может использоваться в случае, если требуется дистанционное

управление распоркой или её использование для страхующей поддержки. Пневматические

распорки также могут быть использованы как ручные при отсутствии сжатого воздуха или

необязательности дистанционного управления.

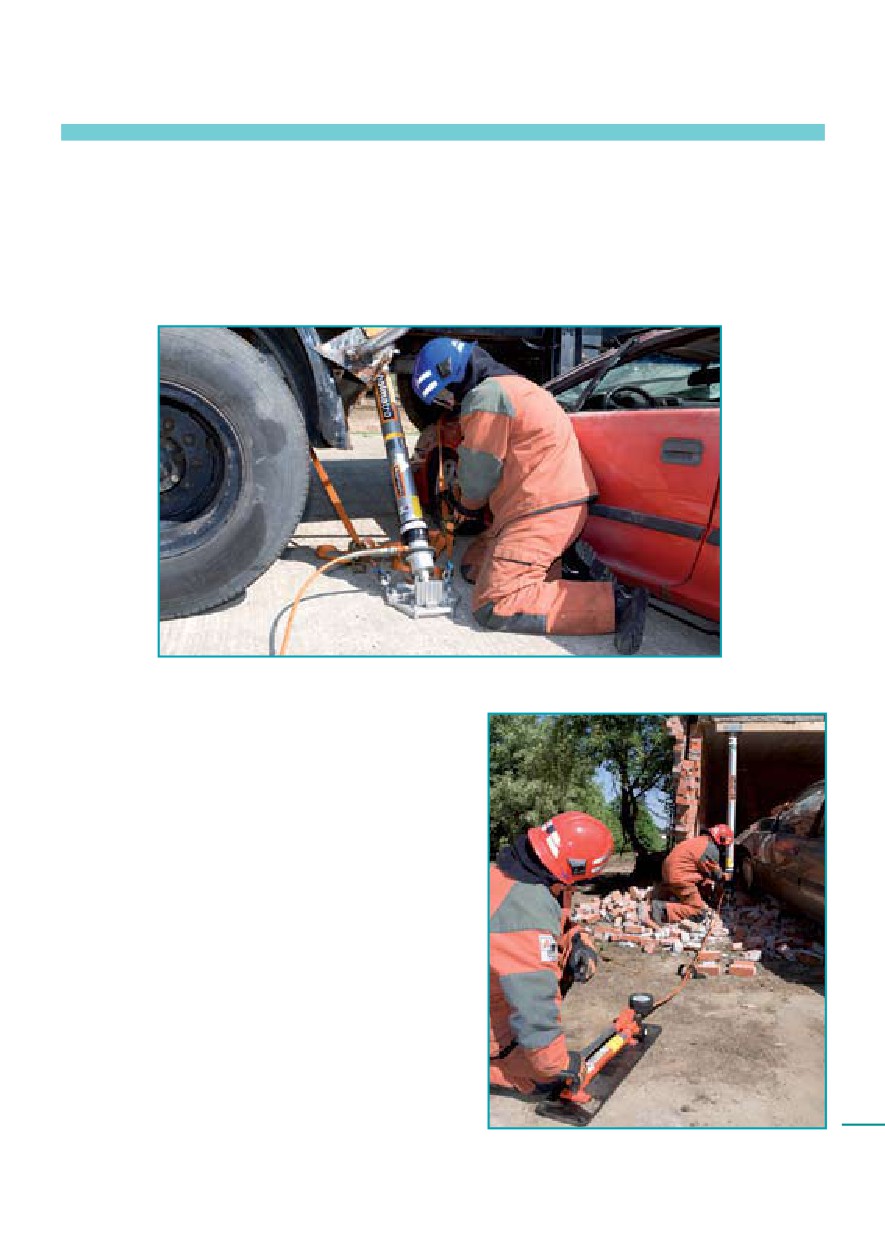

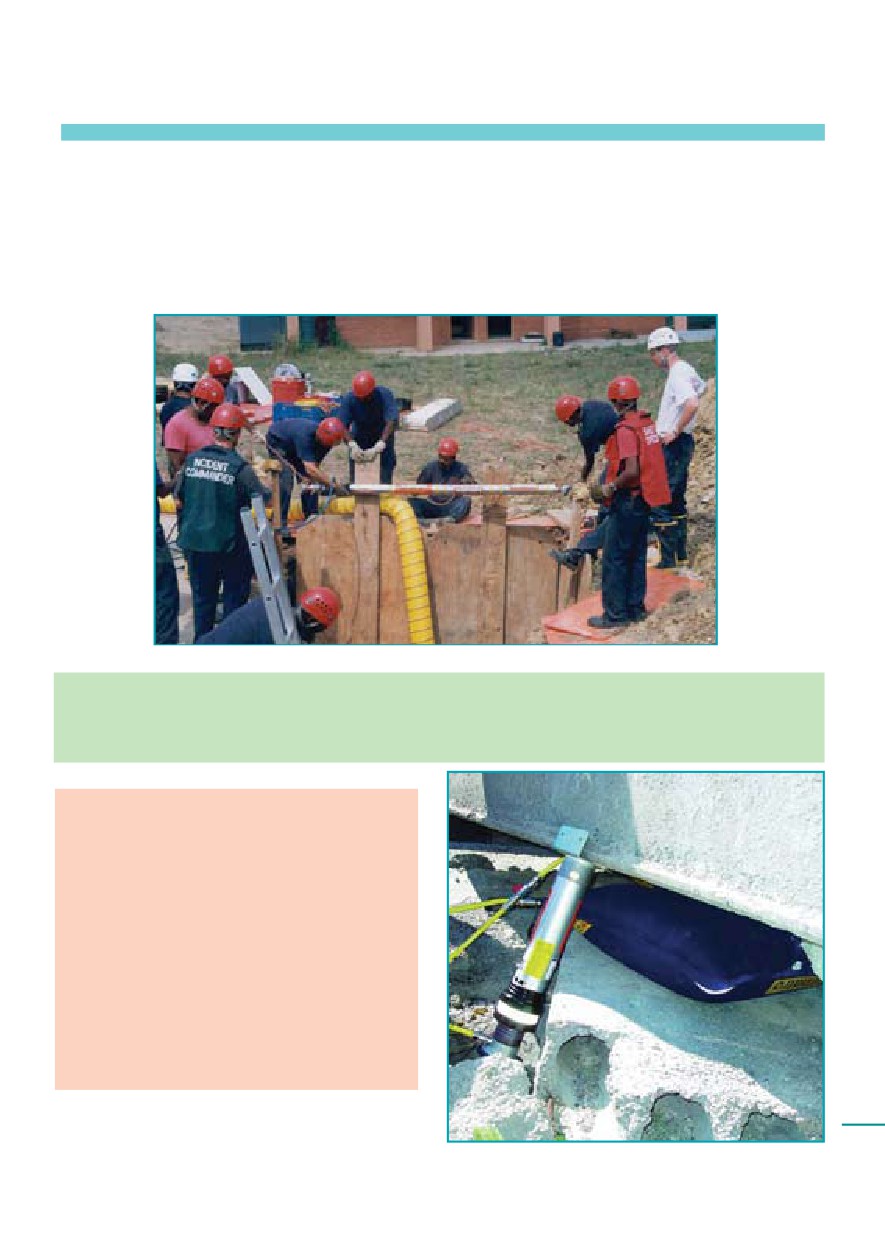

Дистанционное управление распоркой при операции на провале

Дистанционное управление распоркой: Процесс установки распорки в опасной зоне и

последующего её раздвижения из безопасной зоны пневматическим или гидравлическим

приводом.

Страхующая распорка: распорка

используется для закрепления груза,

поднимаемого другим механизмом,

например, подъёмной подушкой. Данная

распорка раздвигается и фиксируется

автоматически

(давлением сжатого

воздуха) по мере подъёма груза. Она

предназначается для удержания груза в

случае отказа подъёмного механизма.

Важно помнить, что распорка безопасна

только при действующем фиксаторе.

21

Страхующая распорка, использованная при

работе подъёмной подушки

Распорки

Пневматические распорки с автофиксатором (защёлкой):

Система с фиксатором делает возможным применение распорки для дистанционных

операций. Однако она не подходит для фиксации неподвижных конструкций, например, в

большинстве операций со строениями. В такой ситуации усилие, используемое при установке

крепи, может нарушить существующий баланс сил.

Эта раздвижная распорка очень полезна для страхующих операций по подъёму

тяжёлых грузов и при работе в провалах с использованием дистанционного управления.

Пневматическая распорка с контргайкой:

Контргайка механически фиксирует раздвинутую распорку. Система с контргайкой

на гидравлической и ручной распорках одинаковая.

Эта универсальная распорка

может быть использована для операций с

автомобилями, провалами и обрушенными

зданиями. Также она может быть

использована как страхующая распорка

при подъёме тяжёлых грузов, однако не

позволяет дистанционного управления

(не

фиксируется

автоматически).

Другими словами, спасателям приходится

22

самим закручивать контргайку по мере

раздвижения распорки.

Спасатель фиксирует контргайку на распорке

Распорки

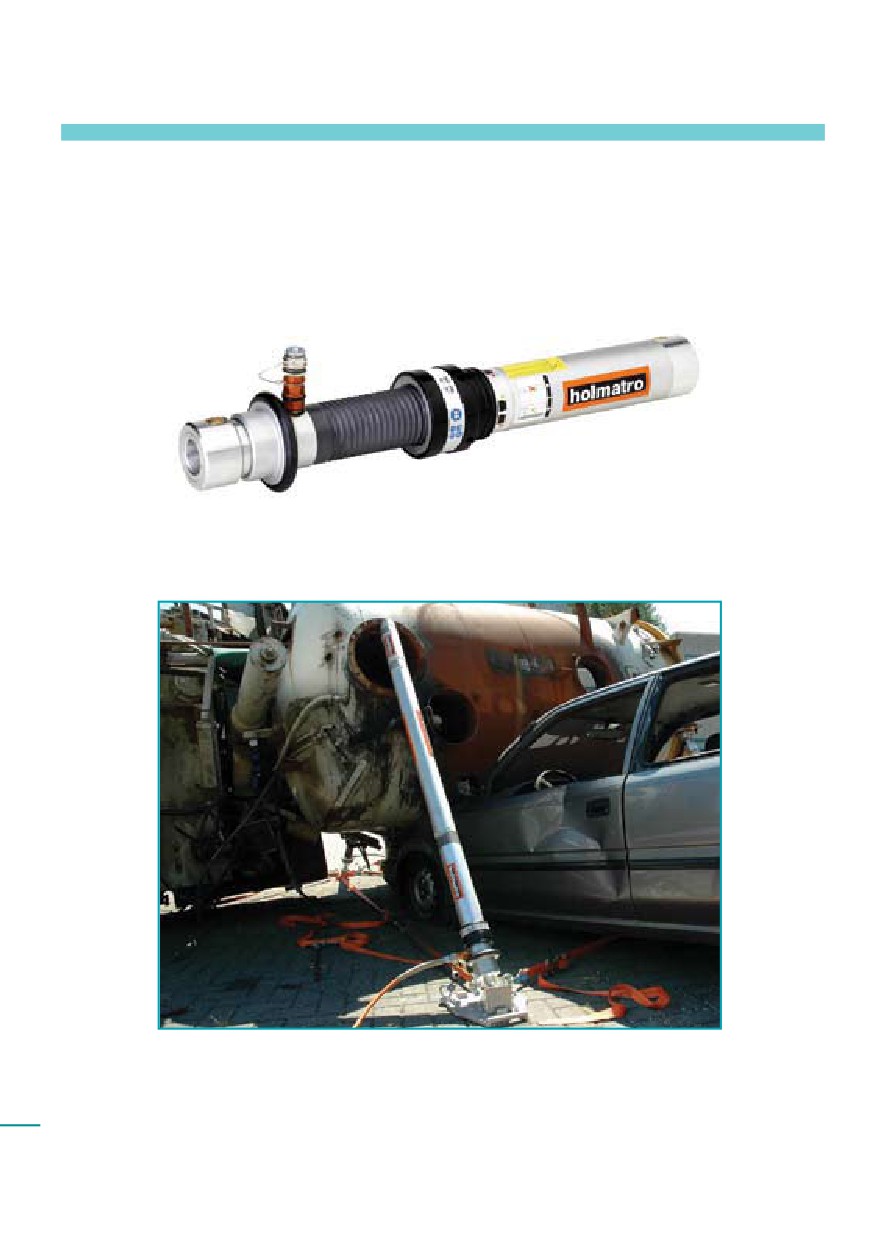

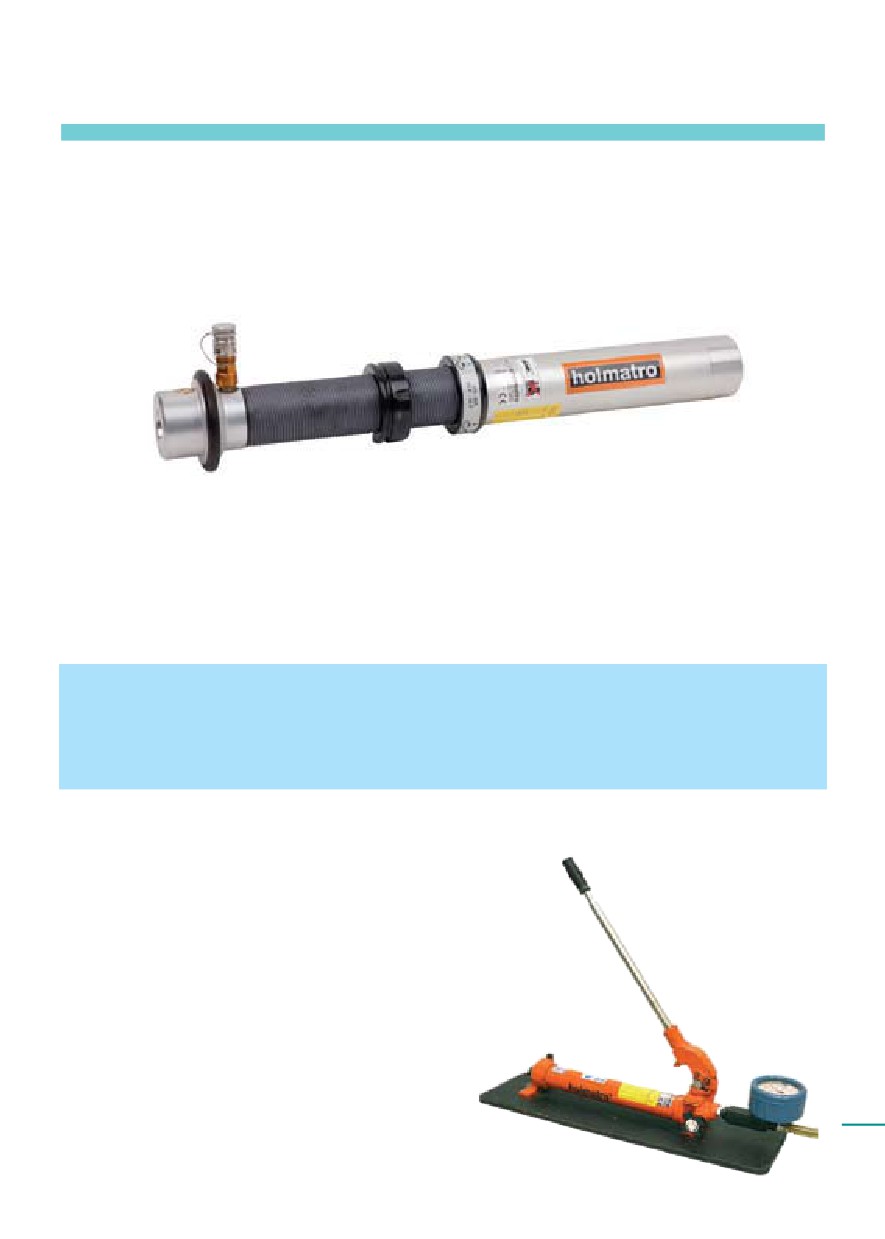

C - Гидравлические распорки

Гидравлическая распорка является наиболее многоцелевой. Она обеспечивает как

фиксацию груза, так и его подъём. Эти распорки немного тяжелее, чем пневматические и

ручные, однако имеют многочисленные преимущества в применении.

Гидравлическая распорка в сложной спасательной операции

Способность к подъёму у этих распорок

означает, что они могут быть использованы во

многих подъёмных операциях, от спасения из

тяжёлых автомобилей до подъёма бетонных

или других блоков в обстановке обрушенного

здания. При некоторых навыках распорка

также может быть использована для фиксации

неподвижных конструкций, таких, как дверной

или оконный проём. В данном случае важно,

чтобы спасатели понимали возможные

негативные последствия воздействия

подъёмной силы на стабильность строения.

23

Гидравлическая распорка осторожно

используется для фиксации

Распорки

Гидравлическая распорка с автофиксатором:

Автоматический фиксатор в распорке этой системы делает возможным выполнение

дистанционных работ. Однако она не подходит для фиксации неподвижных конструкций (см.

стр. 23), например, внутри строения. В такой ситуации усилие, используемое при установке

системы, может нарушить существующий баланс сил на месте происшествия.

Эта распорка очень полезна для проведения страхующего следящего КРЕПЛЕНИЯ

при подъёме тяжёлых грузов. Если её использовать совместно с ещё одной гидравлической

распоркой, осуществляющей страховку, то можно даже проводить одновременно закрепление

и подъём.

Гидравлическая распорка с фиксатором используется для одновременного закрепления и подъёма

24

Эти раздвижные распорки также могут использоваться в спасательных операциях

в провалах, где требуется дистанционное закрепление. Однако следует учесть, что они

немного тяжелее, чем пневматические.

Распорки

Гидравлическая распорка с контргайкой:

Система с контргайкой, используемая на этой гидравлической распорке, полностью

аналогична используемой на пневматической и ручной распорках. Эта распорка, однако,

может раздвигаться только при помощи гидравлического насоса, в отличие от пневматической,

которая раздвигается вручную или при помощи сжатого воздуха.

Эта весьма универсальная распорка может быть использована для стабилизации автомобиля

или закрепления в провалах и завалах. Также она может использоваться вместе со второй

гидравлической распоркой для осуществления одновременного закрепления и подъёма.

Эти распорки могут использоваться и в работах с провалами, где требуется дистанционное

управление закреплением. Следует заметить, что они немного тяжелее, чем пневматические,

однако только они могут быть дистанционно откреплены.

Дистанционное открепление: процесс, при котором распорка, установленная в опасной

зоне, может быть удалена дистанционно из безопасного места. Это делается путём

сжатия распорки с использованием гидравлического насоса. Необходимо предварительно

отпустить контргайку распорки.

Оба типа гидравлических распорок

требуют ручной насос для установки. Это может

показаться неудобным, однако следует учитывать, что

гидравлическое давление обеспечивает подъёмную силу

в 10 т. / 22,000 фунтов. Это преимущество во многих

случаях перевешивает сложности обращения с насосом.

На каждом насосе установлен манометр, позволяющий

оператору видеть, какое усилие применяется в

данный момент, и какие пределы установлены

для распорки определённой длины.

25

Более детально вопрос о длине распорки

рассмотрен на странице 28.

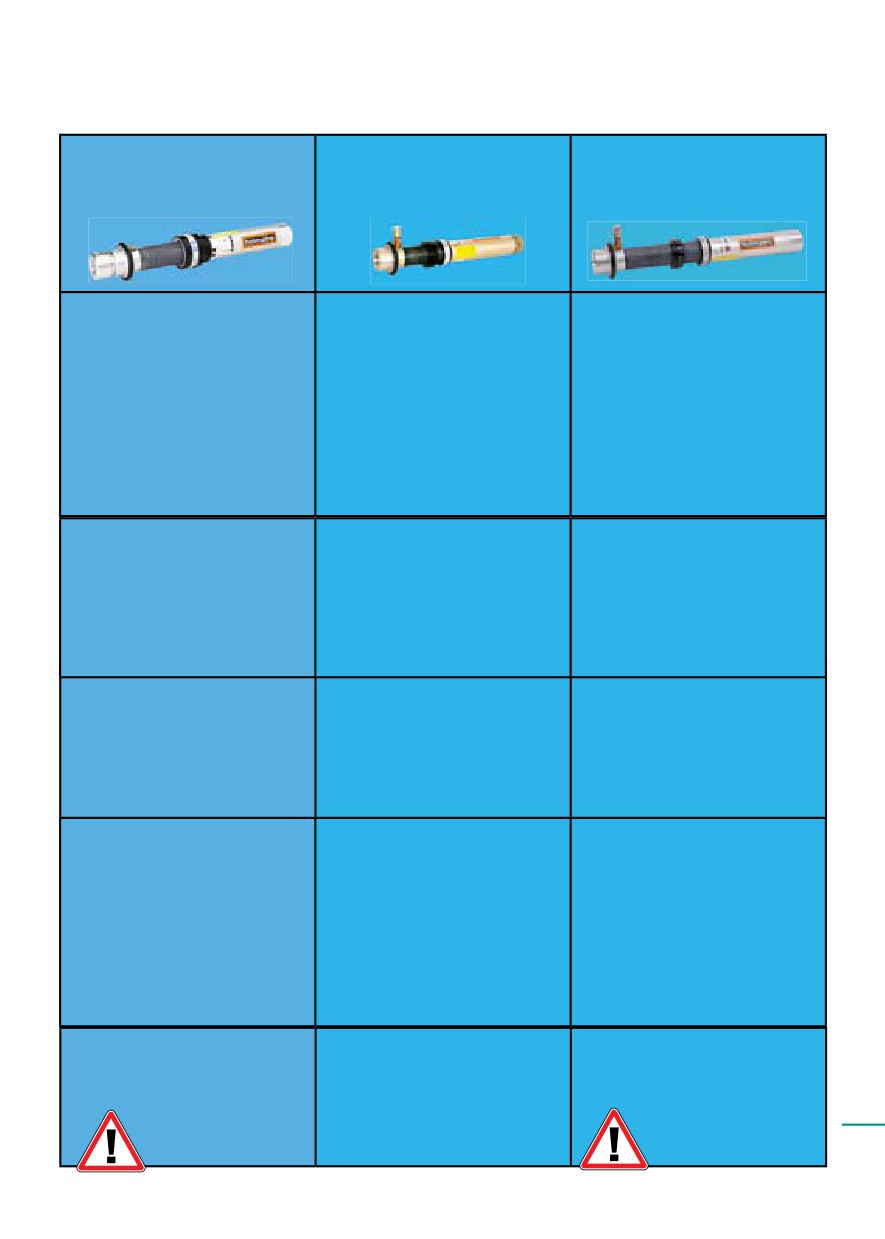

Сравнение применения распорок

Данная таблица демонстрирует применение распорок в различных ситуациях.

Ручная с контргайкой

Пневматическая с

контргайкой

Может быть использована

Может быть использована

Стабилизация

для стабилизации при

для стабилизации при

применении подъёмных

грузового

применении подъёмных

подушек или домкратов.

автомобиля при

подушек или домкратов.

Может применяться для

Эта распорка не может

операциях по

страхующего КРЕПЛЕНИЯ.

применяться для

подъёму

Ограниченная сила

подъёма.

подъёма.

Стабилизация

легкового

Хороший выбор для

Хороший выбор для

автомобиля/

данных целей.

данных целей.

поддержка

закрепления

Хороший выбор для

Хороший выбор для

данных целей. Особенно

данных целей. Может

Закрепление

при работе в узких

использоваться в качестве

провалов

провалах и в качестве

вспомогательной или

вспомогательной или

запасной распорки.

запасной распорки.

Может быть использована

Может быть использована

для стабилизации при

для стабилизации при

применении подъёмных

Подъёмные

применении подъёмных

подушек или домкратов.

операции в

подушек или домкратов.

Может применяться для

обрушенном здании

Не может применяться

страхующего КРЕПЛЕНИЯ.

для подъёма.

Ограниченная сила

подъёма.

Хороший выбор для

26

Хороший выбор для

данных целей при

Закрепление в

данных целей, особенно в

использовании без

обрушенном здании

узких местах.

воздушного насоса

(как ручная распорка).

Пневматическая с

Гидравлическая с

Гидравлическая с

фиксатором

контргайкой

фиксатором

Используется для

стабилизации при

Хороший выбор.

применении подъёмных

Хороший выбор для

Может использоваться

подушек или домкратов.

данных целей. Может

для одновременного

Может использоваться

использоваться для

подъёма и стабилизации.

для автоматического

одновременного подъёма

Применяется для

КРЕПЛЕНИЯ.

и стабилизации.

дистанционного

Ограниченная сила

КРЕПЛЕНИЯ и подъёма.

подъёма.

Хороший выбор. Исполь -

Хороший выбор для

зуется для одновремен-

данных целей. Может

Может использоваться для

ного подъёма и стабили-

использоваться для

данных целей.

зации. Применяется

одновременного подъёма

для дистанционного

и стабилизации.

КРЕПЛЕНИЯ и подъёма.

Хороший выбор. Эта

Хороший выбор.

Хороший выбор.

раздвижная распорка

Может использоваться

Может использоваться

может использоваться

для дистанционного

для дистанционного

для дистанционного

КРЕПЛЕНИЯ.

КРЕПЛЕНИЯ.

КРЕПЛЕНИЯ.

Может использоваться для

Хороший выбор.

стабилизации при

Хороший выбор для

Может использоваться

применении подъёмных

данных целей. Может

для одновременного

подушек или домкратов.

Может использоваться

использоваться для

подъёма и стабилизации.

для автоматического

одновременного подъёма

Применяется для дистан-

КРЕПЛЕНИЯ.

и стабилизации.

ционного КРЕПЛЕНИЯ

Ограниченная сила

и подъёма.

подъёма.

Хороший выбор для данных

целей. Однако требует

Не подходит для

обученного пользователя,

Не подходит для

27

этих целей.

знающего максимальные

этих целей.

возможности крепи.

Удлинители

Идея системы PowerShore^TM состоит в

соединении распорки и удлинителей в

крепь требуемой длины. Любой

удлинитель

совместим

с любой распоркой и

опорой, и каждый из них

окрашен в свой цвет для

лёгкой идентификации.

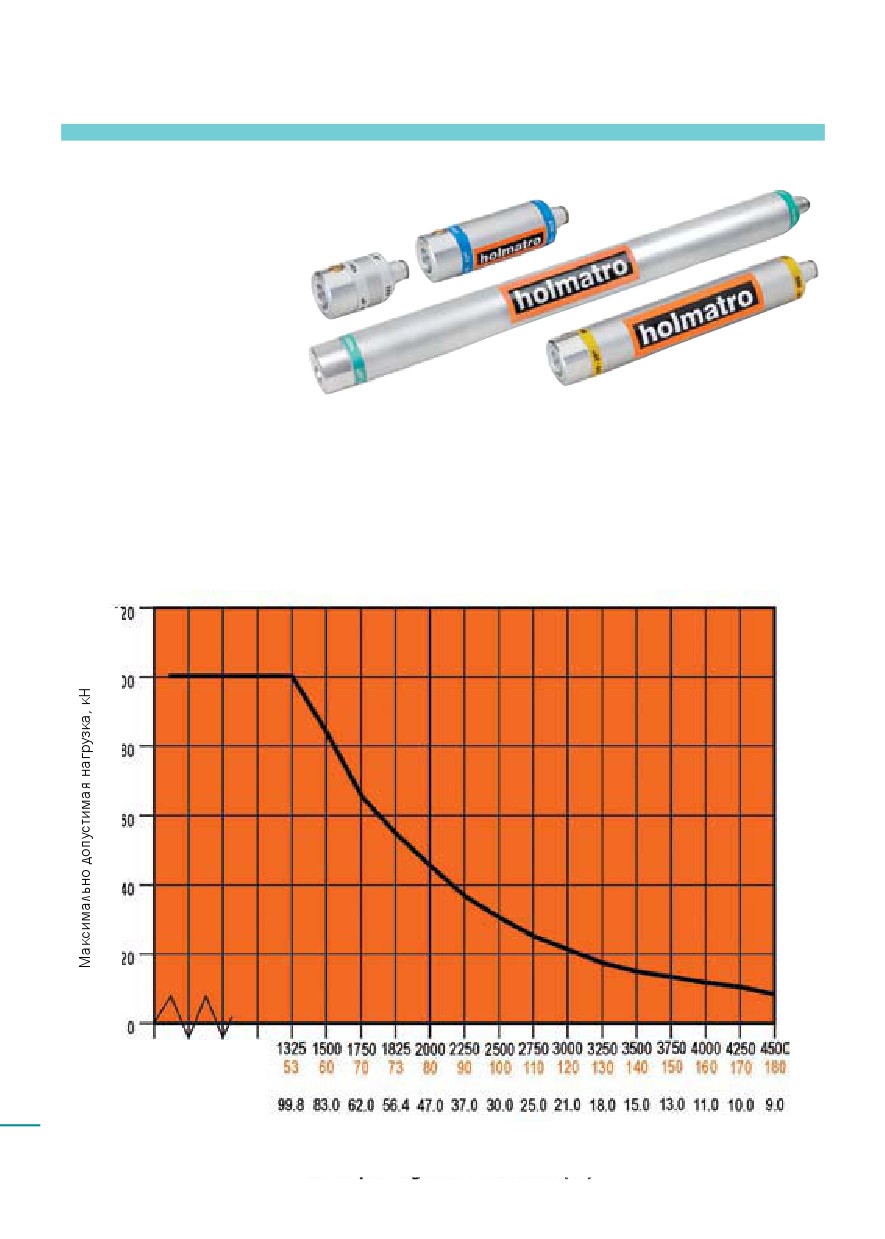

Общая прочность системы зависит от её суммарной длины. График ниже

показывает, что крепь длиной до 1.325 м / 53 дюйма будет иметь макимально

допустимую нагрузку 100 кН или 10 т. / 22,000 фунтов. После этого она постепенно

начнёт снижаться по мере роста длины крепи вплоть до предельной длины в

4.5 м / 180 дюймов. Крепи, построенные на основании графика, имеют коэффициент

безопасности 4:1.

Длина крепи /макс. нагрузка

28

Длина крепи мм (дюйм)

Максимальная допустимая нагрузка (кН)

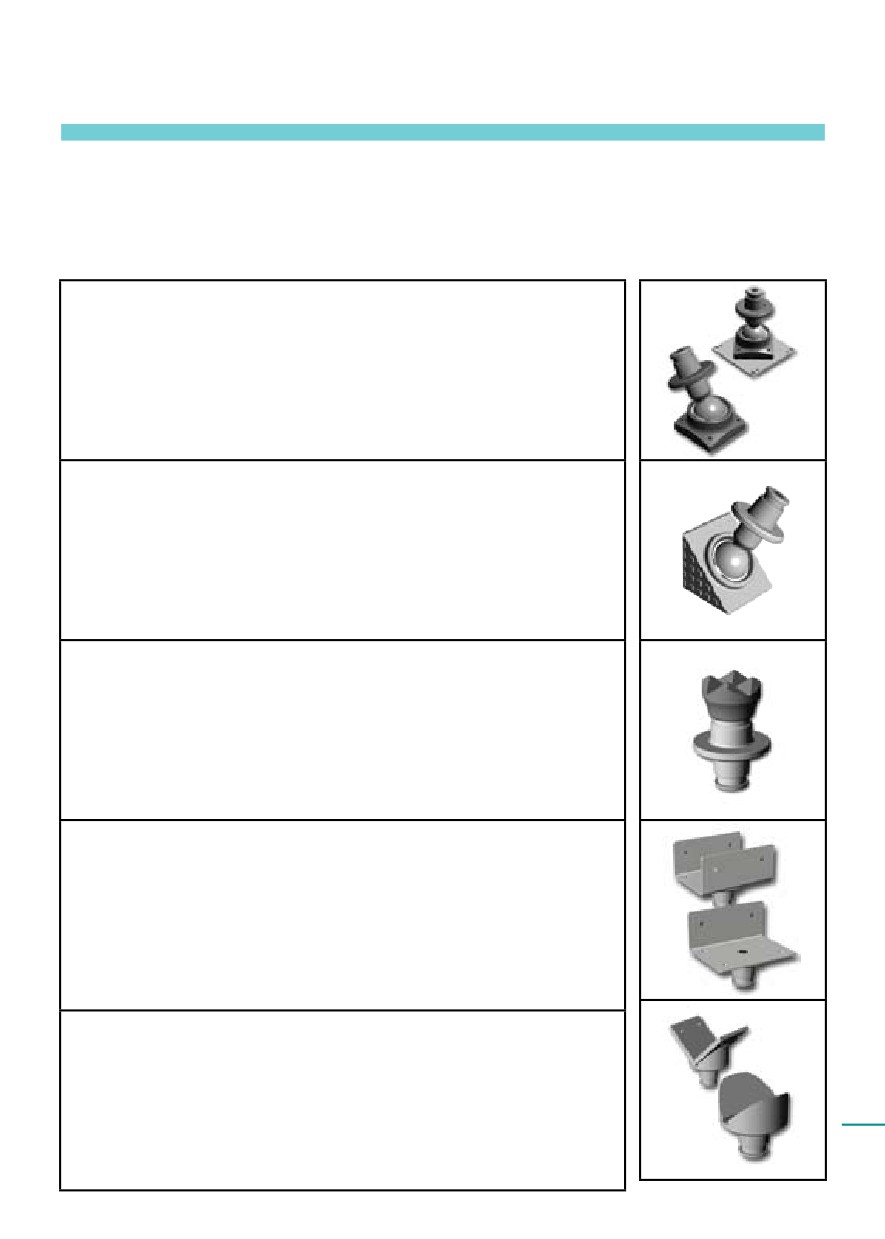

Опоры

Различные типы опор могут использоваться для создания системы закрепления.

Используемые опоры различаются в зависимости от среды и типа системы, которую надо

собрать. Таблица ниже даёт краткий обзор возможных применений различных типов опор.

Наклоняемые опоры:

Одни из самых универсальных. Они могут быть

использованы под различными углами в разных

направлениях.

Наклоняемые опоры часто имеют отверстия для гвоздей для

крепления к полу или потолку.

Поворотные опоры:

Этот тип опор снабжён установочным механизмом, который

позволяет использовать совместно несколько таких опор

для различных систем крепления, чтобы направлять силы

под различными углами. Эти опоры обычно используются в

сочетании с базовой пятой.

Крестообразные опоры:

Эти опоры крепко держатся на днищах автомобилей и часто

используются для стабилизации автомобилей, находящихся

на боку.

Балочные упоры:

Этот тип опор чаще всего используется при закреплении

завалов. Они обычно рассчитаны на балки 10x10 мм / 4x4

дюйма или 10x15 мм / 4x6 дюймов и имеют отверстия для

гвоздей. В некоторых случаях их также можно использовать

для тяжёлых подъёмных операций, где опора применяется для

равномерного распределения подъёмного усилия.

V-образные опоры:

V-образные опоры обычно используются при работах с

автомобилями, где они хорошо держат порог автомобиля.

29

Также они могут использоваться для поддержки предметов

сложной формы, например труб.

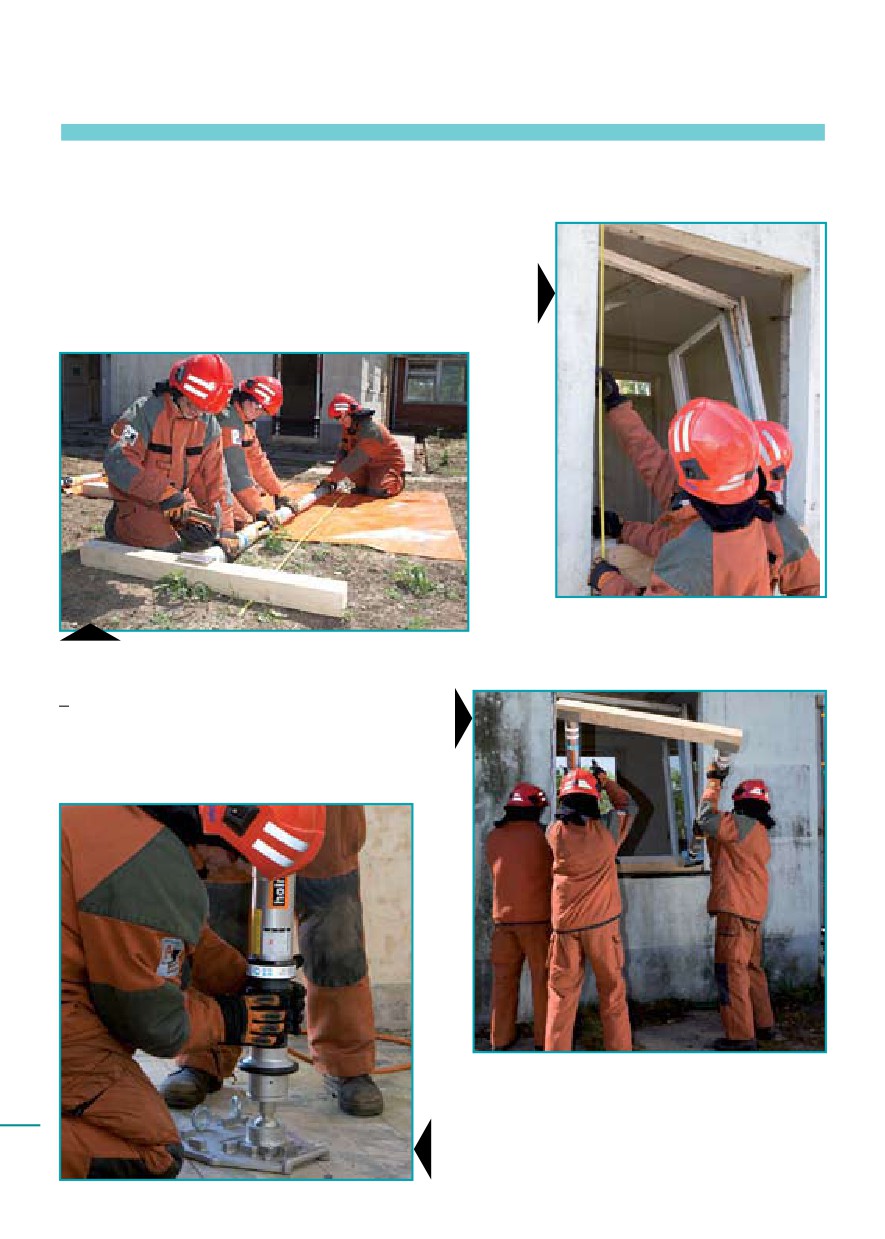

Установка крепи

A - методология ИСУЗ

Для качественного создания систем крепления всегда следует пользоваться

методологией ИСУЗ.

Измерить - Измерить или примерно оценить размер

требуемой крепи.

Собрать - Собрать крепь в безопасном месте.

Установить - Собранная крепь устанавливается

в нужном месте.

30

Закрепить - крепь раскрывается до требуемых

размеров и фиксируется по месту.

Установка крепи

B- Сборка крепи

При сборке крепи в первую очередь следует помнить рассмотренную ранее

терминологию (стр. 17). Крепь можно считать собранной только тогда, когда подобраны

вместе наиболее подходящие распорки, опоры и удлинители. Касательно собственно сборки

крепи, есть несколько основных этапов.

1. Выбрать наиболее подходящие для применения в данной ситуации распорки

(см. сравнение применения распорок на стр. 26-27).

2. Выбрать опоры, требуемые для данной обстановки.

(см. перечень опор на стр. 29).

3. Выбрать длину требуемого удлинителя. Следует помнить, что длина удлинителя

должна быть максимальной для сохранения потенциала развижения распорки.

Помните, что следует использовать минимальное количество удлинителей для создания

крепи - это сделает её вес меньше.

Всегда устанавливайте самые короткие удлинители на конец крепи, а не в середину - это

обеспечит лёгкость изменения её длины и уменьшит прогиб при боковых нагрузках.

31

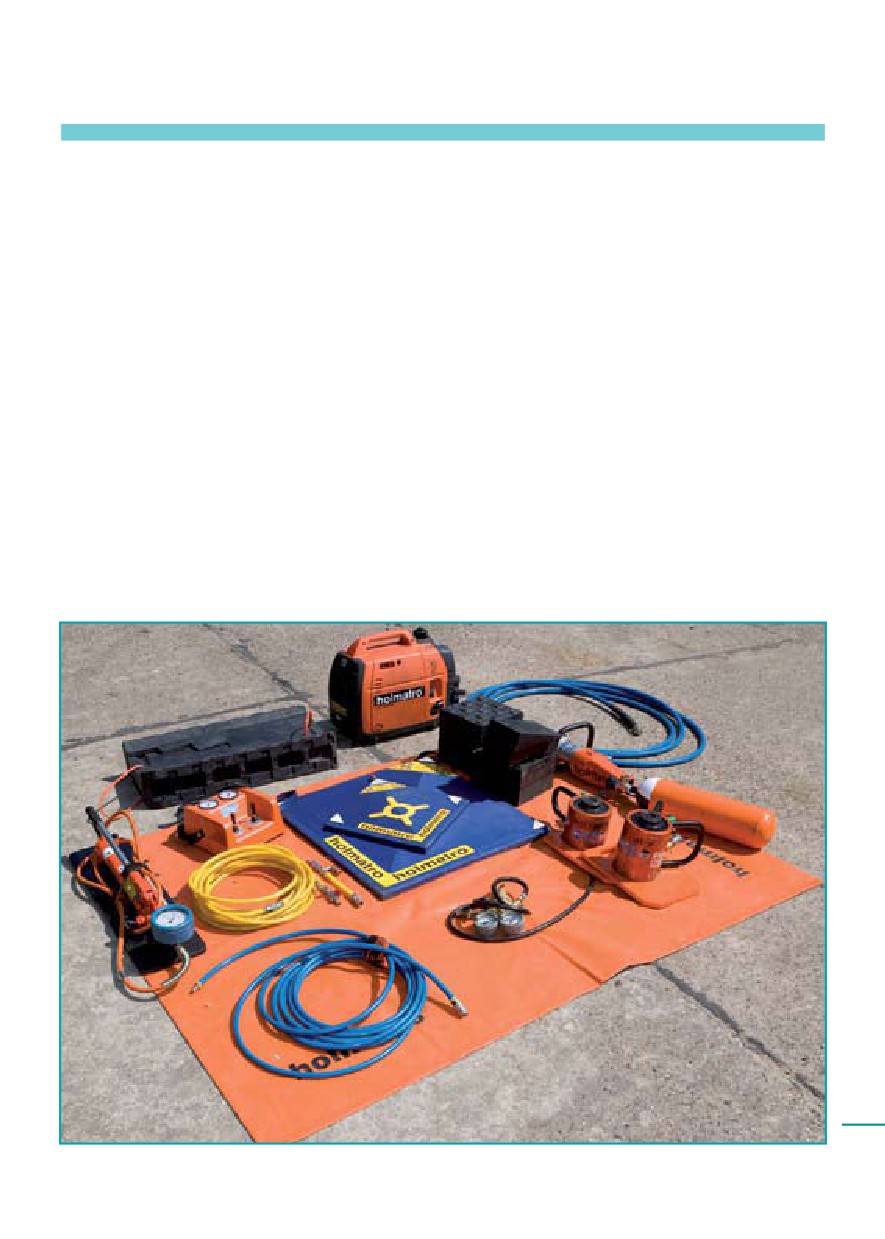

Введение

Существует много типов спасательного оборудования, используемого для

подъёмных операций. В этой части мы рассмотрим только то оборудование, единственным

предназначением которго является подъём тяжёлого груза с земли. Данное оборудование

включает:

• Подъёмные подушки

- Высокого давления малого объёма

- Низкого давления большого объёма

• Гидроклины

• Домкраты

• Гидравлические распорки

Гидравлические распорки могут использоваться для подъёмных операций и

обладают возможностью одновременного использования для закрепления. Эти распорки

были рассмотрены в предыдущей части.

Необходимо заметить, что некоторые виды оборудования, такие, как разжимы,

тоже могут быть использованы для подъёма тяжёлых грузов. Их мы рассмотрим в части

«Вспомогательное гидравлическое оборудование».

33

Выложено оборудование для подъёма

содержание      ..      1       2         ..

///////////////////////////////////////
