Нажмите "OK".

Фильтрация объектов спецификации с помощью
классификации в стиле спецификации

Эта процедура служит для указания критериев классификации, которым должен
удовлетворять объект для его включения в спецификации, созданные из стиля
спецификации. Для типа объекта можно указать несколько классификаций.

Например, если требуется создать спецификацию только дверей с классификацией
"Новая конструкция" и поставщиком с желательной классификацией, эти критерии
можно задать в стиле спецификации. Только двери, отвечающие обоим критериям,
могут включаться в спецификацию. Более подробную информацию см. в разделе

Вариант использования классификации

на стр. 4171.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Объекты документации" и "Стили спецификаций".

Выберите стиль спецификации, который требуется изменить.

Нажмите кнопку мыши на вкладке "Применить к" и выберите типы
объектов для отслеживания в спецификации с использованием этого
стиля.

Для указания критериев спецификации разверните определение

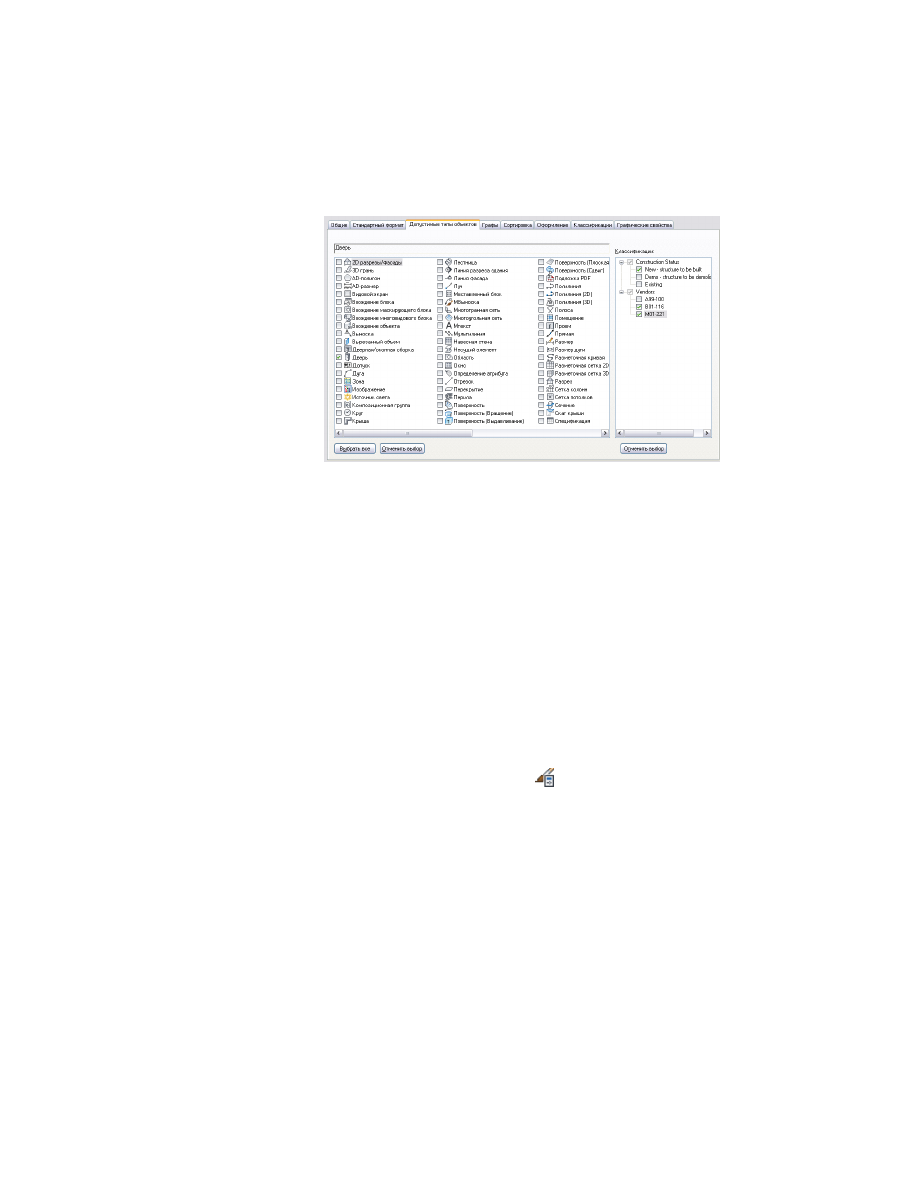

классификации и выберите одну или несколько классификаций.

Например, можно выбрать классификацию конструкции "Новая" и
двух продавцов. Для того, чтобы включить объект в спецификации
такого стиля, стиль этого объекта должен указывать классификацию
конструкции "Новая", а классификация для поля "Продавец" должна
содержать одного из двух выбранных продавцов.

Стили спецификаций | 4063

Указание нескольких критериев классификации в таблице спецификации.

Нажмите "OK".

Добавление столбцов в спецификацию

Эта процедура используется для добавления столбцов для каждой характеристики,
которая должна отображаться в спецификациях, созданных из стиля спецификации.

Каждый столбец содержит значения для одной характеристики из набора
характеристик. Определения набора характеристик для указываемых характеристик
должны существовать на чертеже до создания столбцов для них. Более подробную
информацию см. в разделе

Наборы характеристик

на стр. 4115.

Также до добавления столбцов необходимо указать объекты, к которым относится
стиль спецификации. Более подробную информацию см. в разделе

Указание объектов

для стиля спецификации

на стр. 4061.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Диспетчер стилей отображается с текущим чертежом, развернутым в
виде иерархической структуры.

Разверните "Объекты документации" и "Стили спецификаций".

Выберите стиль спецификации, который требуется изменить.

Перейдите на вкладку "Столбцы".

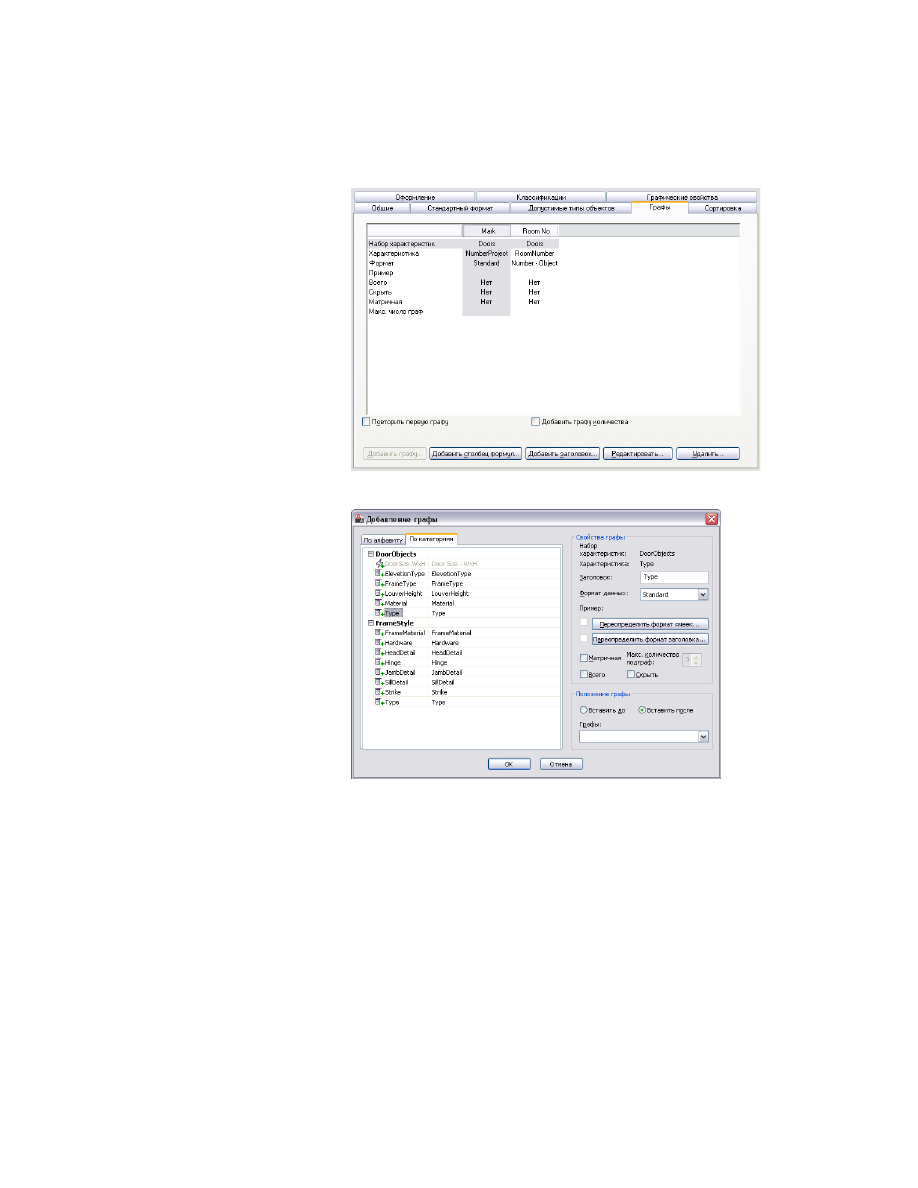

Для добавления столбца справа от последнего нажмите "Создать
столбец".

4064 | Глава 49 Спецификации и темы отображений

Введите заголовок столбца.

По умолчанию для заголовка столбца используется текст описания
характеристики.

Выберите формат данных или используйте формат по умолчанию из
определения набора характеристик.

Выбранный здесь формат данных имеет приоритет над форматом,
указанным в определении набора характеристик для этой
характеристики, и все отформатированные значения, сохраненные в
определении набора характеристик, преобразуются для отображения
в том формате, который выбран для этого столбца. Более подробную
информацию см. в разделе

Форматы характеристик

на стр. 4091.

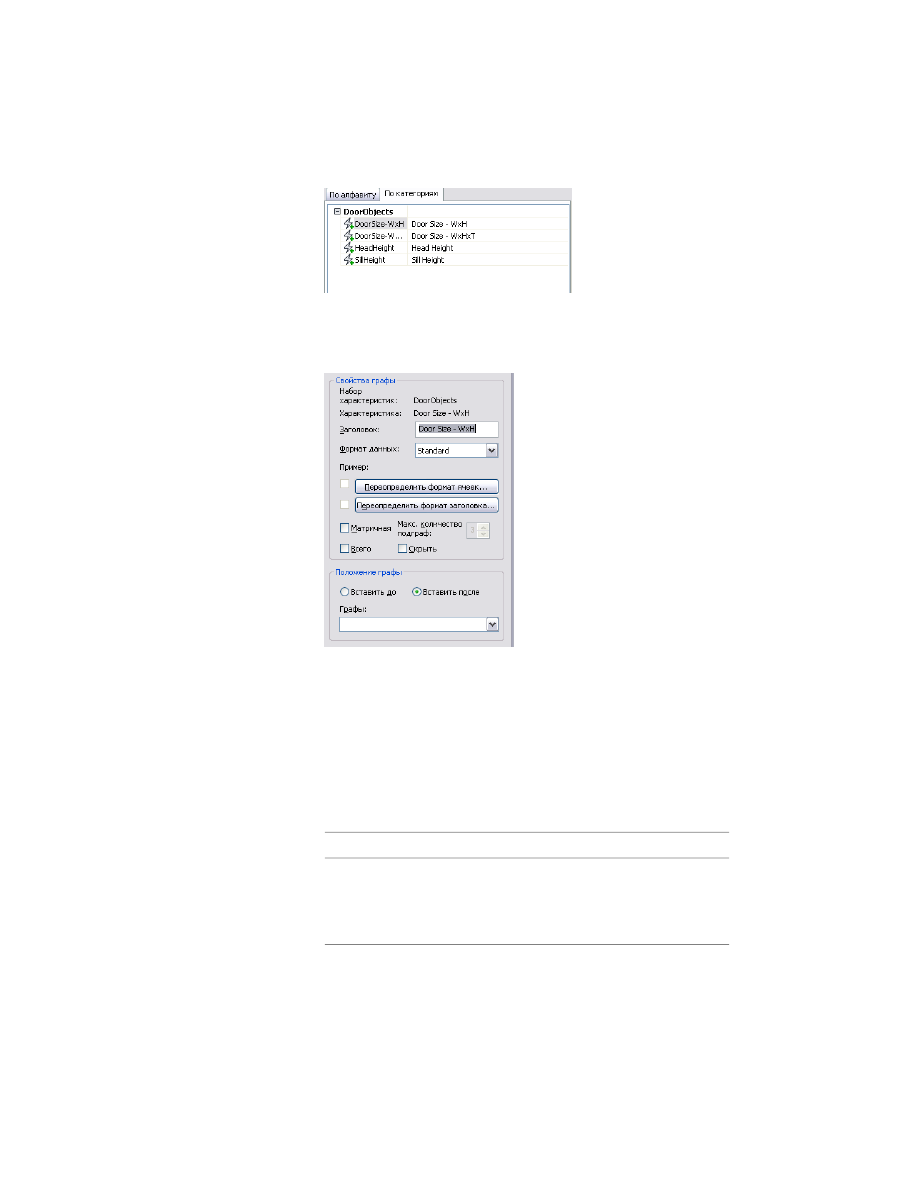

Указание дополнительных параметров для столбца:

то...

Если требуется...

выберите "Переопределение фор-
мата ячеек" и укажите параметры

задать формат и ориентацию ячеек
в этом столбце,

формата, относящиеся к ячейкам
данных в этом столбце.

4066 | Глава 49 Спецификации и темы отображений

то...

Если требуется...

нажмите "Переопределить формат
заголовка" и укажите параметры

задать формат и ориентацию заго-
ловка столбца,

формата, относящиеся только к
ячейкам данных в этом столбце.

выберите "Матрица" и введите мак-
симальное число столбцов, исполь-

использовать матричный формат
для значений в столбце,

зуемых для значений выбранной
характеристики.

выберите "Итог".

получить отчет о сумме всех значе-
ний этого столбца,

выберите "Скрыть".

скрыть столбец из вида на чертеже,

При редактировании характеристик, отображаемых в матричном
столбце, можно присваивать многочисленные значения с помощью
данных текстового типа и разделяя значения точками с запятой. Каждое
значение отображается в отдельном столбце матричного столбца.

Укажите положение нового столбца относительно существующих
столбцов.

Местоположение столбца можно изменять, перетаскивая его в новое
положение в спецификации с помощью мыши. Более подробную
информацию см. в разделе

Редактирование столбцов в спецификации

на стр. 4072

Дважды нажмите "ОК".

Включение количества столбцов в спецификацию

Эта процедура используется для включения количества столбцов в спецификации,
создаваемые из стиля. При включении столбца "Количество" объекты с одинаковыми
значениями в каждом столбце отображаются в одной строке, а количество объектов
отображается в столбце "Количество". По умолчанию столбцы "Количество"
вставляются в качестве первого столбца спецификации. Более подробную
информацию см. в разделе

Добавление столбцов в спецификацию

на стр. 4064.

Подробнее о перемещении столбцов "Количество" см. раздел

Редактирование столбцов

в спецификации

на стр. 4072.

Стили спецификаций | 4067

Если в столбце формулы требуется использовать количество, необходимо установить
флажок "Включить столбец количества". Более подробную информацию см. в разделе

Включение столбца "Формула" в спецификацию

на стр. 4068.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Диспетчер стилей отображается с текущим чертежом, развернутым в
виде иерархической структуры.

Разверните "Объекты документации" и "Стили спецификаций".

Выберите стиль спецификации, который требуется изменить.

Нажмите кнопку мыши на вкладке "Столбцы" и выберите "Включить
столбец количества".

Столбец "Количество" вставляется первым в стиль спецификации.

Нажмите "OK".

Повторение первого столбца спецификации

Эта процедура служит для вставки копии первого столбца спецификации в качестве
последнего столбца стиля спецификации. Такую функцию полезно использовать
для очень больших таблиц спецификаций. Более подробную информацию см. в
разделе

Добавление столбцов в спецификацию

на стр. 4064.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Диспетчер стилей отображается с текущим чертежом, развернутым в
виде иерархической структуры.

Разверните "Объекты документации" и "Стили спецификаций".

Выберите стиль спецификации, который требуется изменить.

Щелкните на вкладке "Столбцы" и выберите "Повторять первый
столбец".

Нажмите "OK".

Включение столбца "Формула" в спецификацию

Эта процедура используется для включения столбца формул в спецификации,
создаваемые из стиля. Определения характеристик в диалоговом окне формулы
ограничиваются только объектами или стилями, к которым применяется

4068 | Глава 49 Спецификации и темы отображений

спецификация. Более подробную информацию см. в разделах

Добавление столбцов

в спецификацию

на стр. 4064 и

Описание формул

на стр. 4121.

Столбец формул используется для создания выражения на основе количества или
любого другого определения набора характеристик, включенного в стиль
спецификации. Например, столбец формул можно использовать для умножения
себестоимости объекта на количество объектов для получения общей стоимости.
Более подробную информацию см. в разделе

Описание формул

на стр. 4121.

ПРИМЕЧАНИЕ

При вычислении результата преобразование единиц не

выполняется.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Диспетчер стилей отображается с текущим чертежом, развернутым в
виде иерархической структуры.

Разверните "Объекты документации" и "Стили спецификаций".

Выберите стиль спецификации, который требуется изменить.

Откройте вкладку "Столбцы" и нажмите "Включить столбец количества",
если требуется вставить количества в столбец формулы.

Нажмите "Добавить столбец формул".

В диалоговом окне "Добавить графу формулы" укажите формульные
характеристики:

то...

Если требуется...

введите текст заголовка.

укажите столбец формулы с заголов-
ком,

выберите формат данных.

укажите формат данных для столбца
формулы,

выберите "Переопределение фор-
мата ячеек" и укажите параметры

изменить формат и ориентацию
ячеек в столбце,

формата, относящиеся к ячейкам
данных в этом столбце.

нажмите "Переопределить формат
заголовка" и укажите параметры

изменить формат и ориентацию за-
головка столбца,

формата, относящиеся только к
ячейкам данных в этом столбце.

Стили спецификаций | 4069

то...

Если требуется...

выберите "Итог".

получить отчет о сумме всех значе-
ний этого столбца,

выберите "Скрыть".

скрыть столбец из вида на чертеже,

нажмите "Применить формулу ко
всем данным"

создайте формулу для вычисления
суммы используемых данных харак-
теристик из всех столбцов,

ПРИМЕЧАНИЕ

Скрытие столбцов не изменяет данных, отображаемых

в нем или в любом другом столбце таблицы. Оно влияет только на
отображение данных.

Введите формулу:

то...

Если требуется ...

нажмите кнопку мыши на панели
"Формула" и введите значение.

использовать введенное значение,

найдите и дважды щелкните на
определении в списке "Вставить

использовать в формуле значение
из другого определения характери-
стик,

определения характеристик" (или
щелкните правой кнопкой мыши и
выберите "Вставить"). Можно также
выбрать определение и нажать

ВСТАВИТЬ

найдите и дважды щелкните на
описании в списке "Вставить код

использовать функцию VBScript,

VBScript" (или щелкните правой
кнопкой и выберите "Вставить").
Можно также вставить функцию и
нажать

Enter

введите

RESULT

в любом месте

формулы.

оценить формулу как функцию
VBScript,

Определения характеристик, доступные для использования в формуле,
должны применяться к тем же объектам, что и определение набора
характеристик, содержащее эту формулу.

4070 | Глава 49 Спецификации и темы отображений

Имена определений характеристик, используемые в этой формуле,
отображаются в квадратных скобках, например [Ширина]. Если
определение характеристики принадлежит описанию другого набора
характеристик, не содержащему данную формулу, то это имя также
отображается, например [Объекты-двери:Высота].

Определение формульной характеристики не может использоваться в

формуле, которую оно определяет, на что указывает

и добавление

термина [Циклическая] после имени. Определения характеристик,
которые заканчиваются использованием значения формулы, не могут

использоваться в формуле, на что указывает

и добавление

термина[Циклическая ссылка] после имен.

ПРИМЕЧАНИЕ

Если имя определения характеристики введено

непосредственно в строку формулы или скопировано и вставлено из
другой формулы, определение характеристики отображается в виде
обычного текста. Для правильной вставки значения характеристик
из определений характеристик они должны быть выбраны из списка
на панели "Вставить определения характеристик".

Более подробную информацию см. в разделах

Добавление определения

формульной характеристики в набор характеристик

на стр. 4122 и

Использование случая "Определение формульной характеристики"

на

стр. 4127.

Введите значение на панели "Ввод значений примера".

Введенное значение характеристики отображается в заданном формате.

Выберите формат данных характеристик для задания форматирования
значения формульной характеристики.

Выбранный формат становится форматом в формуле по умолчанию
при добавлении характеристики к таблице спецификации. Его можно
изменить в любое время. В столбце "Пример" на вкладке "Определение"
показано, как значение по умолчанию отображается с использованием
выбранного формата. Более подробную информацию см. в разделе

Форматы характеристик

на стр. 4091.

Нажмите "OK".

Стили спецификаций | 4071

Связывание столбцов спецификации с помощью заголовка

Эта процедура используется для добавления общего заголовка для расположенных
рядом столбцов в стиль таблицы спецификации. Например, можно сформировать
заголовок "Арматура", объединяющий столбцы с указанием петель, ручек и замков
в спецификации дверей.

Можно также удалить общий заголовок для этих столбцов.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Диспетчер стилей отображается с текущим чертежом, развернутым в
виде иерархической структуры.

Разверните "Объекты документации" и "Стили спецификаций".

Выберите стиль спецификации, который требуется изменить.

Перейдите на вкладку "Столбцы".

Выберите первый столбец, который требуется добавить под заголовок
и нажимайте

CTRL

при выборе других столбцов.

Столбцы должны находиться рядом.

Выберите "Добавить заголовок".

Введите название для заголовка и нажмите

ENTER

Для удаления заголовка выберите его и нажмите "Удалить".

Дважды нажмите "ОК".

Редактирование столбцов в спецификации

Эта процедура служит для изменения местоположения и формул для столбцов в
спецификациях, созданных из стиля спецификации. Можно также удалить столбец.
При измерении столбцов в стилей спецификаций изменения применяются ко всем
таблицам спецификаций данного стиля и переопределяют стандартные параметры
форматирования.

Изменение формата заголовков всех столбцов см. раздел

Указание форматов заголовка

в стиле спецификации

на стр. 4076.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Диспетчер стилей отображается с текущим чертежом, развернутым в
виде иерархической структуры.

4072 | Глава 49 Спецификации и темы отображений

Разверните "Объекты документации" и "Стили спецификаций".

Выберите стиль спецификации, который требуется изменить.

Перейдите на вкладку "Столбцы".

Выберите столбец и нажмите "Изменить".

Задайте свойства столбца:

то...

Если требуется...

введите новый заголовок столбца
в поле "Заголовок".

изменить заголовок столбца,

выберите "Переопределение фор-
мата ячеек" и укажите параметры

изменить формат и ориентацию
ячеек в столбце,

формата, относящиеся к ячейкам
данных в этом столбце.

нажмите "Переопределить формат
заголовка" и укажите параметры

изменить формат и ориентацию за-
головка столбца,

формата, относящиеся только к
ячейкам данных в этом столбце.

выберите "Матрица" и введите мак-
симальное число столбцов, исполь-

использовать матричный формат
для значений в этом столбце,

зуемых для значений выбранной
характеристики.

выберите "Итог".

получить отчет о сумме всех значе-
ний этого столбца,

выберите "Скрыть".

скрыть столбец из вида на чертеже,

ПРИМЕЧАНИЕ

Скрытие столбцов не изменяет данных, отображаемых

в нем, или в любом другом столбце таблицы. Оно влияет только на
отображение данных.

Нажмите "OK".

Измените порядок столбцов:

то...

Если требуется...

выберите заголовок столбца и пере-
тащите столбец в новое местополо-
жение.

переместить отдельный столбец,

Стили спецификаций | 4073

то...

Если требуется...

выберите общий заголовок столб-
цов и перетащите группу столбцов
в новое местоположение.

переместить группу столбцов, име-
ющих общий заголовок,

выберите заголовок группы столб-
цов и нажмите "Удалить". Для выбо-

удалить столбец из группы столб-
цов,

ра нескольких столбцов нажимайте

SHIFT

или

CTRL

. В диалоговом окне

"Удаление столбцов/заголовков"
выберите столбцы или заголовки,
которые требуется удалить, и нажми-
те "ОК".

выберите столбцы для включения
в группу столбцов и нажмите "Доба-

добавить или удалить столбец в
группе столбцов,

вить заголовок". Для выбора не-
скольких столбцов нажимайте

SHIFT

или

CTRL

. В диалоговом окне "Доба-

вить заголовок" введите имя заго-
ловка. Если требуется изменить
формат заголовка, нажмите "Перео-
пределить формат заголовка". Более
подробную информацию см. в раз-
деле

Указание форматов заголовка

в стиле спецификации

на стр. 4076.

Для удаления столбца выберите столбец и нажмите "Удалить".

Чтобы использовать другую характеристику столбца, удалите столбец
и добавьте новый с той характеристикой, которую требуется
использовать.

Нажмите "OK".

ПРИМЕЧАНИЕ

Стили формата характеристик, определения набора характеристик

и стили таблиц спецификации не могут меняться с помощью команды "СсылРед".
Изменения будут действовать, но при обратном сохранении в файле внешних
ссылок, все настройки вернутся к предыдущим значениям. Откройте внешний
чертеж и внесите туда изменения напрямую.

4074 | Глава 49 Спецификации и темы отображений

Указание порядка сортировки в стиле таблицы
спецификации

Эта процедура используется для указания порядка сортировки строк в стиле
спецификации. Можно сортировать строки в восходящем и нисходящем порядке
размещения значений в одном и более столбцах.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Диспетчер стилей отображается с текущим чертежом, развернутым в
виде иерархической структуры.

Разверните "Объекты документации" и "Стили спецификаций".

Выберите стиль спецификации, который требуется изменить.

Перейти на вкладку "Сортировка".

Укажите порядок сортировки строк:

то...

Если требуется...

нажмите "Добавить", выберите ха-
рактеристику для сортировки и на-

добавить отсортированную характе-
ристику,

жмите "ОК". В диалоговом окне
"Выбор характеристики" отобража-
ется список всех характеристик,
определенных на вкладке "Столб-
цы", кроме уже выбранных для сор-
тировки.

выберите характеристику и задайте
"По возрастанию" или "По убыва-
нию" в поле "Порядок сортировки".

указать способ сортировки для ха-
рактеристики,

выберите характеристику и нажми-
те опцию "Удалить".

удалить характеристику из списка
сортировки,

выберите характеристику и при не-
обходимости нажмите "Вверх" или
"Вниз".

изменить положение характеристи-
ки в порядке сортировки,

Нажмите "OK".

Стили спецификаций | 4075

Указание форматов заголовка в стиле спецификации

Эта процедура используется для ввода названия таблицы спецификации, а также
для указания форматов названия таблицы, заголовков столбцов и заголовков
матричных столбцов. Форматы, указанные в этой процедуре для заголовков обычного
и матричного столбцов, переопределяют параметры формата по умолчанию. Значение
переопределяет отображение красным цветом в диалоговом окне "Переопределение
формата ячеек".

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Диспетчер стилей отображается с текущим чертежом, развернутым в
виде иерархической структуры.

Разверните "Объекты документации" и "Стили спецификаций".

Выберите стиль спецификации, который требуется изменить.

Перейдите на вкладку "Компоновка".

Введите название таблицы спецификации в поле "Заголовок таблицы".

Выберите "Переопределить формат ячеек" рядом с типом формата
заголовка, который требуется изменить.

В диалоговом окне "Переопределение формата ячеек" выберите стиль
текста.

Для параметра "Стиль" выберите текстовый стиль AutoCAD

, уже

определенный на чертеже. Для использования шрифта, отсутствующего
в раскрывающемся списке, необходимо сначала определить текстовый
стиль AutoCAD, в котором используется этот шрифт. Более подробную
информацию см. в разделе "Обзор текстовых стилей" в справочной
системе AutoCAD.

Для параметра "Выравнивание" выберите расположение текста.
Подробнее о выравнивании текста с помощью программы Multiline
Text Editor см. раздел "Выровнять многострочный текст" в справочной
системе AutoCAD.

Для параметра "Высота" введите требуемую высоту текста. Высота
обычно задается в виде размера, который нужно использовать при
печати чертежа, содержащего таблицу спецификации.

Для параметра "Зазор" введите требуемый интервал между текстом и
линиями таблицы в спецификации. Зазор обычно задается в виде
размера, который нужно использовать при печати чертежа, содержащего
таблицу спецификации.

4076 | Глава 49 Спецификации и темы отображений

Для параметра "Поворот" выберите требуемую ориентацию текста в
ячейках. Параметр "Поворот" также управляет ориентацией ячеек
заголовка таблицы и заголовков групп относительно остальной таблицы.

Для названия таблицы и названий групп этот параметр контролирует
также местоположение ячейки относительно остальной таблицы.

ПРИМЕЧАНИЕ

Поле "Высота ячейки" используется только для чтения.

Этот размер рассчитывается исходя из размеров высоты и зазора.

Нажмите "OK".

Чтобы удалить переопределение, установите флажок рядом с
заголовком, формат которого требуется восстановить.

Нажмите "OK".

Указание графических свойств в стиле спецификации

Эта процедура используется для изменения следующих свойств экранных
компонентов стиля спецификации:

■

Видимость (экранный компонент включен или отключен),

■

Слой

■

Цвет

■

Тип линии

■

Вес линии

■

ЛМасштаб

Можно указать графические свойства внешней рамки таблицы, линий между строками
и столбцами, названия таблицы, заголовков столбцов и данных ячеек таблицы.

Можно также включить устаревший маркер, который появляется, когда данные в
спецификации, сформированные из стиля спецификации, не отображают последних
изменений. Этот компонент отключен по умолчанию. Включение его может замедлить
процесс обработки чертежа, особенно большого.

Выбрать стиль спецификации, который требуется изменить, нажать
правую кнопку и выбрать опцию "Изменить экранное представление".

Перейти на вкладку "Графические свойства".

Выбрать экранное представление, на котором должны отображаться
изменения, и выбрать опцию "Переопределение стиля".

Стили спецификаций | 4077

Текущее экранное представление будет выделено.

При необходимости нажмите

На вкладке "Слой/Цвет/Тип линий" выберите компонент для изменения
и выберите другое значение параметра для характеристики.

Используйте "Основные линии строк данных" для каждой пятой строки
и "Дополнительные линии строк данных" для остальных строк для
контроля графических свойств строк, отделяющих каждую строку от
данных. Это удобно для больших таблиц спецификации.

Дважды нажмите "ОК".

Прикрепление комментариев и файлов к стилю таблицы
спецификации

Эта процедура используется для ввода примечаний и прикрепления файлов ссылок
к описанию стиля спецификации. Можно также редактировать примечания, а также
править или удалять файлы ссылок из стиля спецификации.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Диспетчер стилей отображается с текущим чертежом, развернутым в
виде иерархической структуры.

Разверните "Объекты документации" и "Стили спецификаций".

Выберите стиль спецификации, который требуется изменить.

Перейдите на вкладку "Основные".

Нажмите "Примечания".

Для добавления примечания перейти на вкладку "Примечания" и ввести
текст.

Перейти на вкладку "Справочные документы" и присоединить,
отредактировать или отсоединить файл ссылок.

то...

Если требуется ...

нажмите "Добавить", выберите файл
и нажмите "OK".

прикрепить файл ссылок,

выберите файл и нажмите на
"Правку". Введите описание и нажми-
те "OK".

редактировать описание файла
ссылок,

4078 | Глава 49 Спецификации и темы отображений

то...

Если требуется ...

для запуска приложения, позволяю-
щего редактировать файл, дважды
щелкните на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите
"Удалить".

удалить файл ссылки,

Нажмите "OK".

Экспорт спецификации

Эта процедура используется для экспортирования содержимого спецификации в
отдельный файл. Можно экспортировать данные в файлы следующих форматов:

■

файлы электронных таблиц (XLS) программы Microsoft

Excel (2 формата);

■

файлы значений, разделенных запятой (CSV),

■

текстовые файлы (TXT), разделенные табуляцией.

ПРИМЕЧАНИЕ

Для экспорта файла в формат Excel должна быть установлена

программа Microsoft Excel.

Откройте файл чертежа, содержащий таблицу, которую требуется
экспортировать.

Выберите спецификацию.

Щелкните на вкладке "Спецификация"

➤

панели

"Редактирование"

➤

"Экспорт"

Откроется диалоговое окно "Экспорт спецификации".

Выберите тип файла "Сохранить как".

Введите имя файла или нажмите "Обзор" и выберите файл, затем
нажмите кнопку "OK".

Если в качестве типа файла выбран XLS, откроется диалоговое окно
"Тип файла".

Преобразуйте значения спецификации в экспортированном файле,
выбрав один из двух вариантов: "Неформатированные десятичные
значения" или "Форматированный текст".

Экспорт спецификации | 4079

В файле чертежа формат значений не меняется. При выборе варианта
"Форматированный текст" данные в Microsoft Excel отображаются в
архитектурном формате (6'-0").

Нажмите кнопку "ОК", чтобы отформатировать один столбец (и
повторите для каждого столбца) или установите флажок "Применить
для всех столбцов" и нажмите кнопку "OK".

Если файл с указанным именем уже существует, появится предупреждение. Можно
заменить имеющийся файл, указать другое имя или отменить экспорт.

Экспорт данных спецификации для выбранных объектов

Эта процедура используется для экспорта выбранных данных набора характеристик
из спецификации в отдельный файл. Можно экспортировать данные в следующие
форматы данных:

■

файлы электронных таблиц (XLS) программы Microsoft

Excel (2 формата);

■

файлы значений, разделенных запятой (CSV),

■

текстовые файлы (TXT), разделенные табуляцией.

ПРИМЕЧАНИЕ

Для экспорта файла в формат Excel должна быть установлена

программа Microsoft Excel.

Используя эту процедуру, можно формировать файл с данными набора характеристик
для выбранных объектов даже тогда, когда спецификация не существует на чертеже.
Для экспорта всех данных спецификации см. раздел

Экспорт спецификации

на стр.

4079.

В командной строке введите

AecScheduleExport

Откроется диалоговое окно "Экспорт спецификации".

Выберите тип файла "Сохранить как".

Введите имя файла или нажмите "Обзор" для выбора файла.

Очистите флажок "Использовать существующую спецификацию".

Выбрать стиль таблицы для использования в экспортируемом файле.

Столбцы, включенные в стиль спецификации, определяют данные
набора характеристик, которые экспортируются для объектов. Более
подробную информацию см. в разделе

Создание стиля спецификации

на стр. 4057.

4080 | Глава 49 Спецификации и темы отображений

Выбрать специальный знак слоя для использования его в качестве
фильтра в экспортируемом файле.

Укажите, как нужно поступить со ссылками (сканировать внешние
ссылки или блокировать ссылки) и нажмите кнопку "OK".

Выберите объекты для включения их в экспортируемую таблицу и
нажмите

ENTER

Если в качестве типа файла выбран XLS, откроется диалоговое окно
"Тип файла".

Указание графических свойств спецификации

Эта процедура используется для изменения следующих свойств экранного
отображения для спецификации:

■

Видимость (экранный компонент включен или отключен),

■

Слой

■

Цвет

■

Тип линии

■

Вес линии

■

ЛМасштаб

Более подробную информацию об изменении экранных свойств всех спецификаций
одного стиля и просмотра дополнительных сведений об экранных компонентах
стиля спецификации см. в разделе

Указание графических свойств в стиле

спецификации

на стр. 4077.

Указание графических свойств спецификации | 4081

Выберите спецификацию, которую требуется изменить, щелкните
правой кнопкой и выберите опцию "Изменить экранное представление".

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, на котором отображаются
изменения, и выберите опцию "Переопределение стиля".

Текущее экранное представление будет выделено.

При необходимости нажмите

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите изменяемый компонент, а затем другой параметр для данной
характеристики.

Дважды нажмите "ОК".

Изменение основных свойств спецификации

Данная процедура используется для изменения общих свойств базовых параметров
для отдельной спецификации на вкладке "Проектирование" в палитре свойств.

Дважды нажать кнопку мыши на таблице спецификации, которую
требуется изменить.

На палитре свойств разверните меню "Общие" и выберите "Основные".

Укажите основные свойства спецификации.

то...

Если требуется...

введите текст в поле "Описание".

изменить описание,

нажмите "Слой" и выберите слой в
раскрывающемся списке.

изменить слой,

нажмите "Стиль" и выберите стиль
в раскрывающемся списке.

изменить стиль спецификации,

нажмите "Заголовок" и введите но-
вый текст в поле "Заголовок".

изменить заголовок спецификации,

нажмите "Масштаб" и введите значе-
ние в поле "Масштаб".

изменить масштаб спецификации,

4082 | Глава 49 Спецификации и темы отображений

то...

Если требуется...

выберите "Да" в поле "Обновлять
автоматически".

автоматически обновлять специфи-
кации при изменении данных черте-
жа,

выберите "Нет" в поле "Обновлять
автоматически".

вручную обновлять спецификацию
при изменении чертежа,

ПРИМЕЧАНИЕ

Включение функции автоматического обновления

может замедлить обработку чертежа, особенно в случае больших
чертежей. Для получения сведений об обновлении спецификации
вручную см. раздел

Обновление спецификации вручную

на стр. 4038.

Изменение критериев выбора спецификации

Эта процедура используется, чтобы изменить способ добавления объектов к
спецификации.

Дважды нажать кнопку мыши на спецификации, которую требуется
изменить.

На палитре свойств развернуть меню "Общие" и нажать "Выбор".

Изменить способ добавления объектов в спецификацию.

то...

Если требуется ...

выберите "Да" для позиции "Автома-
тически добавлять новые объекты".

автоматически добавлять новые
объекты в спецификации по мере
их добавления в чертеж,

выберите "Нет" для позиции "Авто-
матически добавлять новые объек-
ты".

вручную добавлять новые объекты
в спецификацию,

выберите "Да" для опции "Просмат-
ривать внешние ссылки".

включать объекты из внешних чер-
тежей в спецификацию,

выберите "Нет" для опции "Просмат-
ривать внешние ссылки".

исключать объекты из чертежей
внешних ссылок в спецификации,

выберите "Да" для опции "Просмат-
ривать блоки".

включить объекты в спецификацию
из блока внешних ссылок,

Изменение критериев выбора спецификации | 4083

то...

Если требуется ...

выберите "Нет" для опции "Просмат-
ривать блоки".

исключить из спецификации объек-
ты из блока ссылок,

укажите специальный символ слоя.

применить для таблицы фильтр
слоя,

ПРИМЕЧАНИЕ

При добавлении спецификации, которая может

просматривать внешние ссылки или блоки, следует использовать
фильтр слоя, в котором указывается или имя слоя, содержащее
внешнюю ссылку, или блок и имя слоя объекта внутри внешней ссылки
или блока. При использовании нескольких специальных знаков слоя
их можно разделять запятой.

Изменение местоположения спецификации с помощью
ручек

Эта процедура используется для перемещения спецификации с помощью ручки
"Местоположение". Для таблиц спецификаций ручка "Местоположение" ограничена
в перемещении по плоскости XY. Можно вводить определенные значения для
расстояний по оси X и оси Y.

Можно также изменить местоположение спецификации с помощью палитры свойств.

Выберите спецификацию, которую требуется изменить.

Выберите ручку "Местоположение".

Переместите спецификацию в требуемое местоположение и нажмите
кнопку мыши, либо введите значение и нажмите

ENTER

Если требуется ввести конкретное значение для второго направления
в любом режиме редактирования (например, для направления Y при
редактировании по плоскости XY), нажмите клавишу

TAB

для

циклического переключения на другое направление.

Можно также заблокировать перемещение таблицы спецификации в
определенном направлении. Если ввести значение для любого из
направлений в текущем режиме редактирования, а затем нажать

TAB

то перемещение таблицы спецификации будет ограничено только
вторым направлением. При редактировании в плоскости XY, например,
можно ввести значение для направления X и затем нажать

TAB

4084 | Глава 49 Спецификации и темы отображений

Направление X будет заблокировано на этом значении, а перемещение
таблицы спецификации ограничено направлением Y.

Щелкните правой кнопкой мыши и выберите опцию "Отменить выбор"
для отключения ручек.

Изменение внешнего источника свойств спецификации

Эта процедура используется для создания спецификации, которая содержит данные
характеристик из внешнего чертежа, например чертежа проекта.

В спецификациях может содержаться информация из внешних ссылок и вхождений
блоков, если такая информация имеется в том же чертеже в виде спецификации.
Если нужно, то в таблицах спецификаций может указываться внешний чертеж.
Информация переносится в спецификацию также, как если бы это была внешняя
ссылка в том же чертеже, что и таблица. Преимущество заключается в том, что
графику внешнего чертежа не требуется генерировать, чтобы заполнить таблицу
данными.

Дважды щелкните на спецификации, которую требуется изменить.

На палитре свойств разверните меню "Расширенные" и выберите
"Внешний источник".

Укажите внешний чертеж, который требуется занести в спецификацию.

то...

Если требуется ...

выберите "Да" в поле "Включить
внешний чертеж в спецификацию".

занести в спецификацию внешний
чертеж,

Отображается характеристика
внешнего чертежа.

выберите "Нет" в поле "Включить
внешний чертеж в спецификацию".

не включать внешний чертеж в спе-
цификацию,

Характеристика внешнего чертежа
скрывается.

выберите значение для поля
"Внешний чертеж" и выберите чер-

указать в спецификации внешний
чертеж,

теж, либо нажмите "Обзор" и в диа-
логовом окне "Выберите файл чер-
тежа", найдите и выберите чертеж,
затем нажмите "ОК".

Изменение внешнего источника свойств спецификации | 4085

Характеристика "Внешний чертеж" отображается с помощью
разворачивающегося списка, содержащего все чертежи в каталоге "Вид"
текущего проекта. Каждый чертеж соответствует виду, определенному
в проекте. Если активный проект отсутствует, то список содержит все
чертежи из последнего просмотренного каталога.

СОВЕТ

Чтобы составить спецификацию для всего проекта, задайте

один чертеж в качестве контейнера и сделайте его внешней ссылкой
во всех чертежах проекта. Затем выберите имя этого чертежа в
качестве источника внешнего чертежа.

Добавление разрывов таблицы в спецификацию

Эта процедура используется для разделения длинных таблиц на серию коротких
страниц.

Дважды щелкните на спецификации, которую требуется изменить.

На палитре свойств разверните меню "Расширенные" и выберите
"Разрывы таблицы".

Укажите, каким образом требуется отображать страницы таблицы.

то...

Если требуется ...

выберите параметр "Справа" для
опции "Направление".

отображать страницы горизонталь-
но справа друг от друга,

выберите параметр "Вниз" для оп-
ции "Направление".

отображать страницы вертикально
друг под другом,

выберите "Да" для опции "Повто-
рять название".

отображать название на каждой
странице,

выберите "Да" для опции "Повто-
рять заголовки".

отображать заголовки глав на каж-
дой странице,

выберите "Нет" для опции "Повто-
рять заголовки".

скрывать заголовки глав на каждой
странице,

выберите "Да" для опции "Высота
вручную".

индивидуально контролировать
высоту каждой страницы,

4086 | Глава 49 Спецификации и темы отображений

то...

Если требуется ...

выберите "Нет" для опции "Высота
вручную".

сделать все страниц приблизитель-
но одной высоты,

введите значение для опции "Высо-
та вручную" или выберите и перета-

указывать максимальную высоту
каждой страницы при установке
опции "Высота вручную" на "Нет",

щите ручку "Максимальная высота
страницы" в нижнюю часть таблицы.

введите значение для опции "Рассто-
яние".

указать расстояние между страница-
ми,

Можно контролировать высоту всех страниц установкой одного
значения, если опция "Высота вручную" установлена на "Нет". Если
таблица содержит более одного объекта, следует выбрать и перетащить
ручку "Максимальной высоты страницы" в нижнюю часть таблицы.

Можно индивидуально контролировать высоту каждой страницы, если
"Высота вручную" установлена на "Нет". Если таблица содержит более
одного объекта, то в ней имеется одна ручка вставки страницы в нижней
части последней страницы и одна ручка высоты страницы в нижней
части всех других страниц. Выберите ручку вставки страницы и
перетащите ее вверх для вставки новой страницы. Выберите ручку
высоты страницы и перетащите ее вверх или вниз для установки высоты
этой страницы. Дальнейшее перетаскивание ручки высоты страницы
вниз уменьшает высоту последней страницы и может совсем убрать ее.

Добавление документационных данных в спецификацию

Эта процедура используется для добавления гиперссылок, примечаний и справочных
документов к спецификации.

Дважды щелкните на таблице спецификации, к которой добавляется
документация.

На палитре свойств разверните меню "Документация".

Укажите документационные данные.

то...

Если требуется ...

нажмите

. Выберите файл и на-

жмите "Открыть".

добавить гиперссылку,

Добавление документационных данных в спецификацию | 4087

то...

Если требуется ...

нажмите

и введите текст.

редактировать примечания,

нажмите

. Щелкните "Добавить"

и выберите файл. Щелкните "От-
крыть" и нажмите "ОК".

изменить прикрепленный справоч-
ный документ,

нажмите

. Выберите инстру-

мент, щелкните правой кнопкой и

редактировать прикрепленный
справочный документ,

выберите "Редактировать". Выбери-
те новый документ, нажмите "От-
крыть" и "ОК".

нажмите

. Выберите описание,

введите новое описание и нажмите
"ОК".

редактировать описание файла
ссылок,

нажмите

. Выберите имя файла

и нажмите "Удалить".

удалить справочный файл,

Редактирование данных ячейки таблицы.

Эта процедура служит для выделения объектов, указанных в спецификации, на
чертеже и ручного редактирования данных набора характеристик в спецификации.

Данные набора программных характеристик нельзя редактировать в таблице
спецификации. Необходимо отредактировать объект, стиль или другие данные для
изменения значений автоматически вводимых данных характеристик. Более
подробную информацию о данных набора характеристик см. в разделе

Данные набора

характеристик

на стр. 4100.

Можно использовать эту процедуру для устранения возникших разногласий между
ячейкой таблицы и исходным объектом. Если объект в настоящее время не
отображается в области рисования, нажмите

CTRL

при выборе ячейки для увеличения

и отображения исходного объекта. Изменения, внесенные в данные набора
характеристик, введенные вручную в ячейки таблицы, сохраняются вместе с объектом.
Если ячейка таблицы спецификации ссылается на несколько объектов в ячейке
количества, выбор при нажатой клавише

CTRL

отображает область, содержащую все

4088 | Глава 49 Спецификации и темы отображений

объекты, являющиеся источниками для спецификации. При удерживании курсора
на ячейке количества выделяются объекты, учитываемые в этой ячейке.

Если работа осуществляется в таблице, которая включает в спецификацию чертежа
из внешнего источника, ячейки таблицы редактировать нельзя.

Выберите спецификацию.

Щелкните на вкладке "Спецификация"

➤

панели

"Редактирование"

➤

"Редактировать ячейку таблицы"

Поместить курсор над ячейкой.

Исходный объект выделяется, если он видим. Подсказка отображается
независимо от возможности редактирования ячейки, типа данных в
ячейке таблицы или наличия возможных проблем с данными в этой
ячейке.

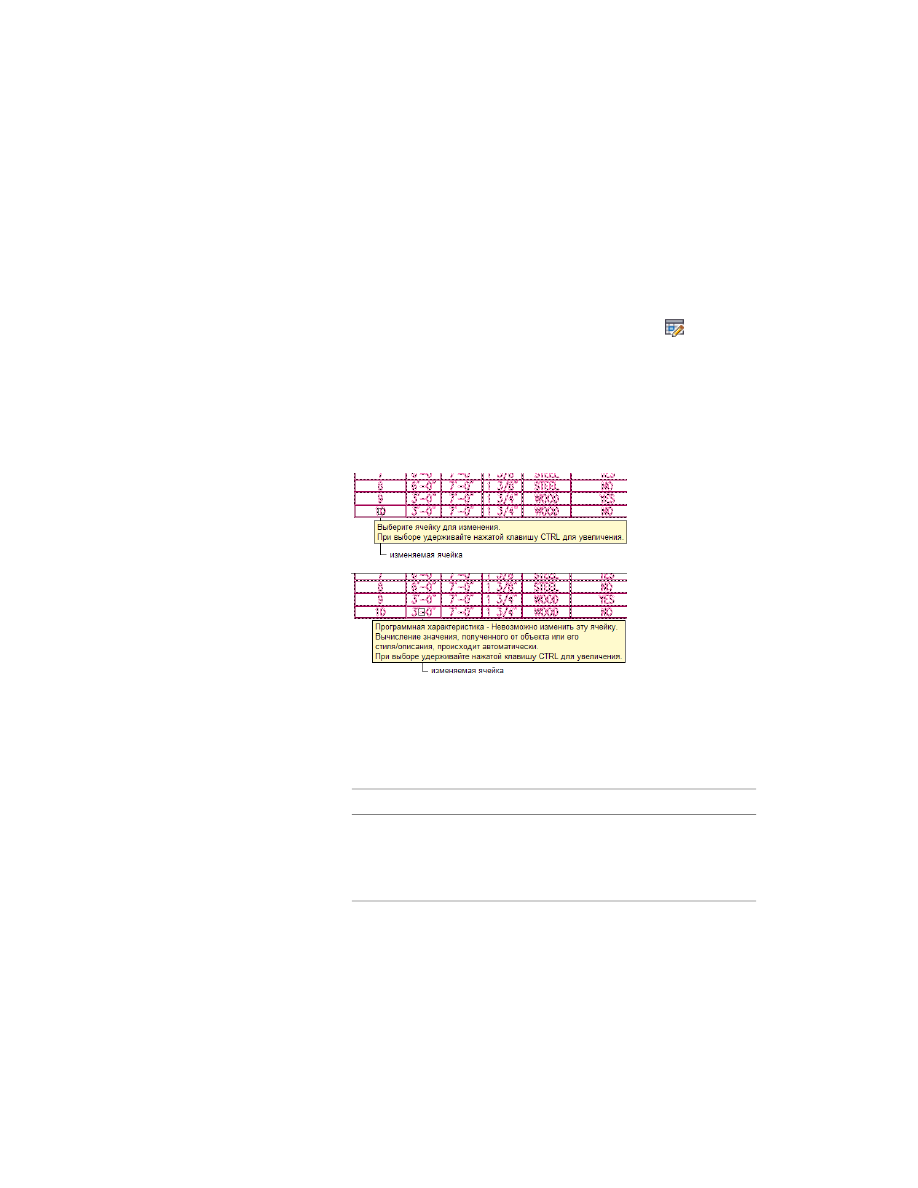

Просмотр всплывающих подсказок при редактировании объектов в ячейках таблицы

Значок внешней ссылки отображается, если данные ячейки получены
из объекта в чертеже с внешней ссылкой. При редактировании этой
ячейки модифицируется чертеж с внешней ссылкой. Если этот чертеж
заблокирован другим пользователем, то его редактировать нельзя.

Следует идентифицировать разные виды:

то...

Если требуется ...

нажмите

CTRL,

и выбрать данные в

ячейке таблицы спецификации.

просмотреть все исходные объекты,
связанные с ячейкой таблиц специ-
фикации,

Чертеж изменится и покажет исход-
ные объекты, связанные с ячейкой.

Редактирование данных ячейки таблицы. | 4089

то...

Если требуется ...

выберите опцию "Показать преды-
дущий".

восстановить предыдущий вид,

Отредактируйте данные в таблице спецификации.

то...

Если требуется ...

выберите отдельную ячейку и вве-
дите новое значение в окне "Редак-

измените значение отдельной
ячейки таблицы,

тирование данных связанного набо-
ра характеристик".

выберите границу спецификации и
введите значение выбранной харак-

изменить значение для всех вхожде-
ний характеристики,

теристики в окне "Редактирование
данных связанного набора характе-
ристик".

ПРИМЕЧАНИЕ

Ячейки, в которых отображаются данные набора характеристик,

прикрепленные к стилям, могут влиять на многие объекты. Редактирование одной
ячейки меняет значение для всех объектов этого стиля в спецификации.

Добавление данных набора характеристик ко всем объектам

Эта процедура служит для добавления данных набора характеристик ко всем
объектам, для которых отображается вопросительный знак (?) в ячейке
спецификации. Этот символ указывает, что набор характеристик, содержащий эти
требуемые данные характеристик, не прикреплен к объекту. Можно прикрепить эти
наборы характеристик отдельно, как описано в разделе

Редактирование данных

ячейки таблицы.

на стр. 4088, или прикрепить наборы характеристик сразу ко всем

объектам.

Выберите спецификацию.

Щелкните на вкладке "Спецификация"

➤

панели

"Редактирование"

➤

"Добавить все наборы характеристик"

4090 | Глава 49 Спецификации и темы отображений

ПРИМЕЧАНИЕ

Если работа осуществляется с таблицей, которая

включает в спецификацию внешний чертеж, то к этим объектам нельзя
добавлять наборы характеристик. Более подробную информацию см.
в разделе

Изменение внешнего источника свойств спецификации

на

стр. 4085.

Форматы характеристик

Форматы данных характеристик являются объектами документации на базе стиля,
которые управляют отображением данных в спецификациях, марках спецификаций,
в окне "Редактирование данных набора характеристик" и в палитре свойств. Для
создания и изменения форматов данных характеристик служит Диспетчер стилей.
Более подробную информацию о переопределении формата см. в разделе

Единицы

в форматах данных характеристик

на стр. 4093.

Типы данных

Каждый формат данных характеристик содержит отдельные параметры
форматирования каждого из следующих типов данных:

■

текста;

■

истинных/ложный значений;

■

целых чисел;

■

действительных чисел.

При применении формата данных к данным спецификации значение каждой
характеристики отображается с использованием параметров, указанных для типа
данных этой характеристики. Например, можно указать формат данных
спецификации, в котором для значений размерности используется формат
вещественных чисел, тогда как для примечаний используется текстовый формат.

Форматы характеристик | 4091

Использование данных различных форматов

Можно указать данные различных форматов для одной и той же характеристики в
определениях набора характеристик, стилях спецификации и марках. Это позволяет
по-разному отражать одно и то же значение в разных ситуациях. Например, может
возникнуть необходимость в использовании формата данных с большей точностью
для действительных чисел в наборе характеристик и с меньшим количеством разрядов
в спецификации.

Управление форматами данных

Для создания, редактирования, копирования или удаления форматов данных нужен
доступ к опции "Диспетчер стилей". Диспетчер стилей предусматривает размещение
в центре при работе с форматами данных различных чертежей и шаблонов. Более
подробную информацию см. в разделе

Обзор Диспетчера стилей

на стр. 932.

Использование форматов характеристик

Характеристики берутся из объекта в виде необработанных, неформатированных
значений. Форматы данных используются в определениях наборов характеристик,
стилях спецификаций, марках спецификаций и в палитре свойств для отображения
данных характеристик в виде форматированных значений. Таблица "Редактирование
набора характеристик" использует форматы данных из определений набора
характеристик для форматирования значений.

4092 | Глава 49 Спецификации и темы отображений

Обычно для подобных характеристик используется одинаковый формат данных,
затем выбирается формат данных, соответствующий каждой характеристике, такой
как ширина, высота и толщина двери. В комплект программы входит несколько
стандартных форматов данных. Можно настроить некоторые из форматов или
создать новые форматы данных для особого отображения единиц измерения.
Например, когда требуется показать длину стены в футах, можно выбрать в поле
"Тип" значение "Длина", в поле "Единицы" значение "Футы" и в поле "Формат" значение
"Архитектурный". Для характеристик стоимости с действительными числами
требуется денежный формат. Для таких ситуаций можно создавать различные
форматы объектных данных.

Форматы данных для определений набора характеристик, стилей спецификации и
марок хранятся в текущем чертеже. При копировании определений набора
характеристик или стилей спецификации в чертеж форматы данных, используемые
в определениях и стилях, также копируются в этот чертеж.

Изменении формата данных влияет на отображение характеристик в любом наборе
характеристик, спецификациях или марках, использующих этот формат.

Единицы в форматах данных характеристик

Форматы данных характеристик управляют отображением единиц в спецификациях,
марках спецификаций, в окне таблицы "Редактирование данных набора
характеристик" и в палитре свойств. Поведение единиц измерения с вещественными
числами отличается при вводе вручную и автоматически. Более подробную
информацию см. в разделе

Использование форматов характеристик

на стр. 4092.

Единицы для автоматических характеристик

Единицы для автоматических характеристик собираются непосредственно из
объектов. Автоматическая характеристика, такая как ширина, использует единицы,
указанные на вкладке "Единицы" в диалоговом окне "Настройка чертежа" по
умолчанию. Использование других форматов данных характеристики позволяет
переопределять формат по умолчанию.

При использовании формата данных характеристики единицы AutoCAD
преобразуются для отображения в соответствии с определением формата данных
характеристики. Можно указать формат данных характеристики на вкладке
"Определение" для определения набора характеристик.

Единицы для характеристик, вводимых вручную

Единицы, указанные в определении набора характеристик для характеристик,
вводимых вручную, управляют тем, что сохраняется на чертеже. На вкладке
"Расширенные данные" палитры свойств отображаются единицы в соответствии с

Форматы характеристик | 4093

определением формата данных характеристики. Когда используется вещественный
тип единиц, можно выбрать формат и тип единиц в определении набора
характеристик для переопределения формата данных характеристики при вводе
единиц. Более подробную информацию см. в разделе

Добавление определения

характеристики, вводимой вручную, в набор характеристик

на стр. 4137.

Создание формата характеристик

Эта процедура используется для создания формата характеристик. Можно создать
формат с помощью характеристик по умолчанию или копируя формат имеющихся
данных. Затем можно отредактировать характеристики для настройки характеристик
нового формата данных.

ПРИМЕЧАНИЕ

Определенные характеристики, вводимые автоматически, не могут

форматироваться с форматами данных характеристик, поскольку их значения
форматируются в рамках автоматического запроса.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Диспетчер стилей отображается с текущим чертежом, развернутым в
виде дерева.

Разверните опцию "Объекты документации" и выберите "Форматы
данных".

Щелкните правой кнопкой на опции "Форматы данных" и выберите
"Создать".

Введите имя для нового формата характеристик и нажмите

ENTER

Выберите новый формат данных.

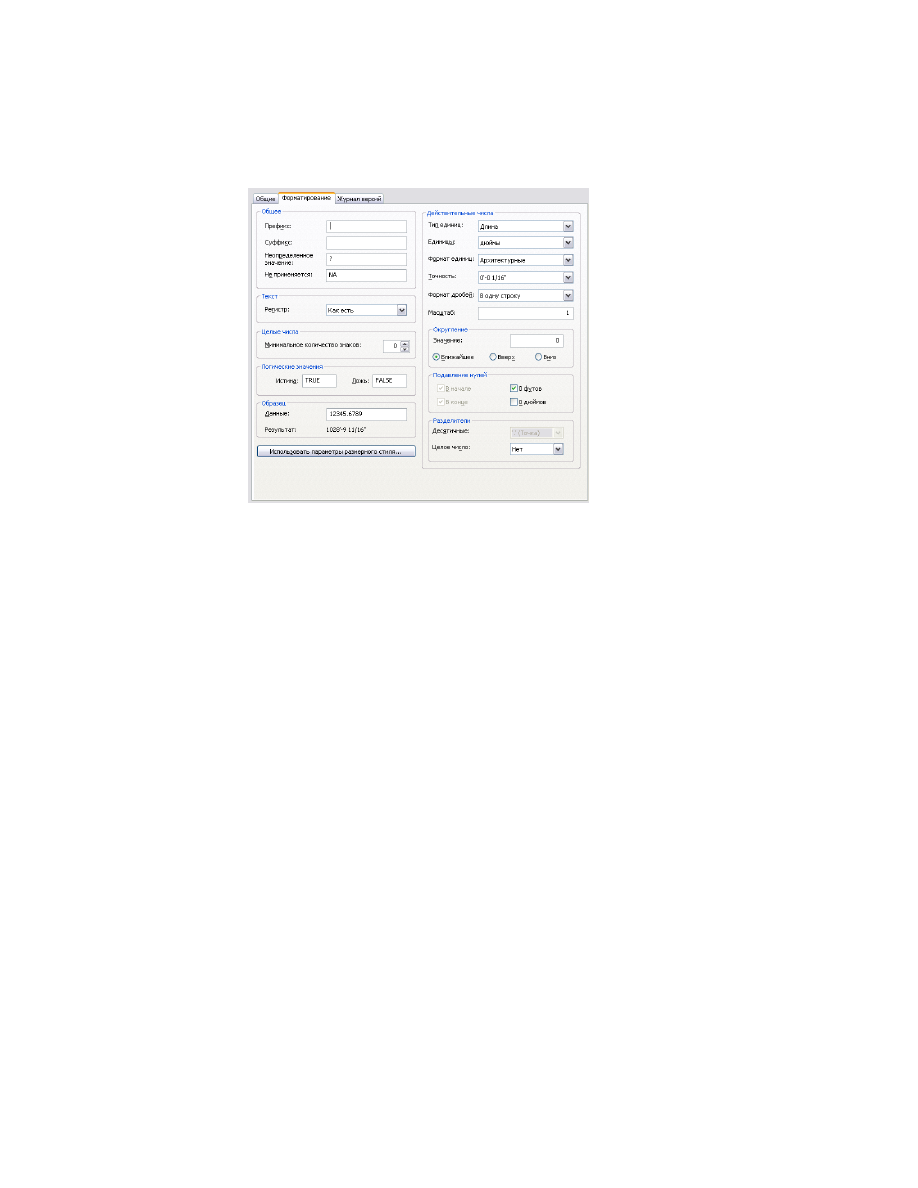

На вкладке "Форматирование" укажите основные значения
форматирования:

то...

Если требуется ...

введите строку префикса для поме-
щения ее перед данными. Напри-

указать префикс,

мер, для допусков может потребо-
ваться использование символа
плюс/минус; допуск равный 10 дол-
жен отображаться как +10. Строке
с указанием валюты должен предше-
ствовать знак доллара.

4094 | Глава 49 Спецификации и темы отображений

AutoCAD Architecture 2011. Руководство пользователя (глава 48-56) - часть 4
