AutoCAD Architecture 2011. Руководство пользователя (глава 25-28)

Окна

Окно - это AD-объект, который взаимодействует со стенами, дверями и оконными сборками. После
того как окно помещено в стену, в дверь или в оконную сборку, оно ограничивается объектом и не
может быть перемещено за его пределы. Окно может быть прикреплено якорем к определенным
положениям в стенах, дверях или оконных сборках; если стену, дверь или оконную сборку перемещают
или изменяют их размеры, положение окна в таком объекте остается неизменным. Окна могут быть
и независимыми объектами.

Окна

Окно - это AD-объект, который взаимодействует со стенами, дверями и оконными
сборками. После того, как окно помещено в стену, в дверь или в оконную сборку, оно
ограничивается объектом и не может быть перемещено за его пределы. Окно может
быть прикреплено якорем к определенным положениям в стенах, дверях или оконных
сборках; если стену, дверь или оконную сборку перемещают или изменяют их размеры,
положение окна в таком объекте остается неизменным. Окна могут быть и
независимыми объектами.

Создание окон

Окна можно создавать, пользуясь всеми типовыми параметрами проектирования,
такими, как стиль, стандартные размеры, ширина и высота, высота порога, высота
верхней точки и вертикальная привязка. Можно выбирать стили, в которых форма
остекления предполагает использование стандартных схем горбыльков, а также
создавать свои собственные формы остекления на основе профилей.

Работа со стилями окон

Поставляемые с AutoCAD Architecture шаблоны содержат подготовленные к
использованию стили окон. Правила проектирования стилей окон определяют

2119

стандартные размеры окон, создаваемых на основе стиля. Стиль окон также
определяет профиль окна и тип окна.

■

Профиль окна определяет геометрию оконной рамы, например прямоугольную,
полукруглую или арочную. Также можно создавать пользовательские профили
окон с помощью профилей.

■

Тип окна определяет количество панелей и способ открывания окна, то есть
раздвижное, проходное, откидное или глухое.

В стиле окна можно задавать стандартные размеры, а затем выбирать размер, которым
требуется воспользоваться при размещении окна на чертеже.

Креплении окон якорями

После того, как окно помещено в стену, в дверь или в оконную сборку, оно
ограничивается объектом и не может быть перемещено за его пределы.

Окно может быть прикреплено якорем к определенным положениям в стенах, дверях
или оконных сборках; если стену, дверь или оконную сборку перемещают или
изменяют их размеры, положение окна в таком объекте остается неизменным.

Размеры окон

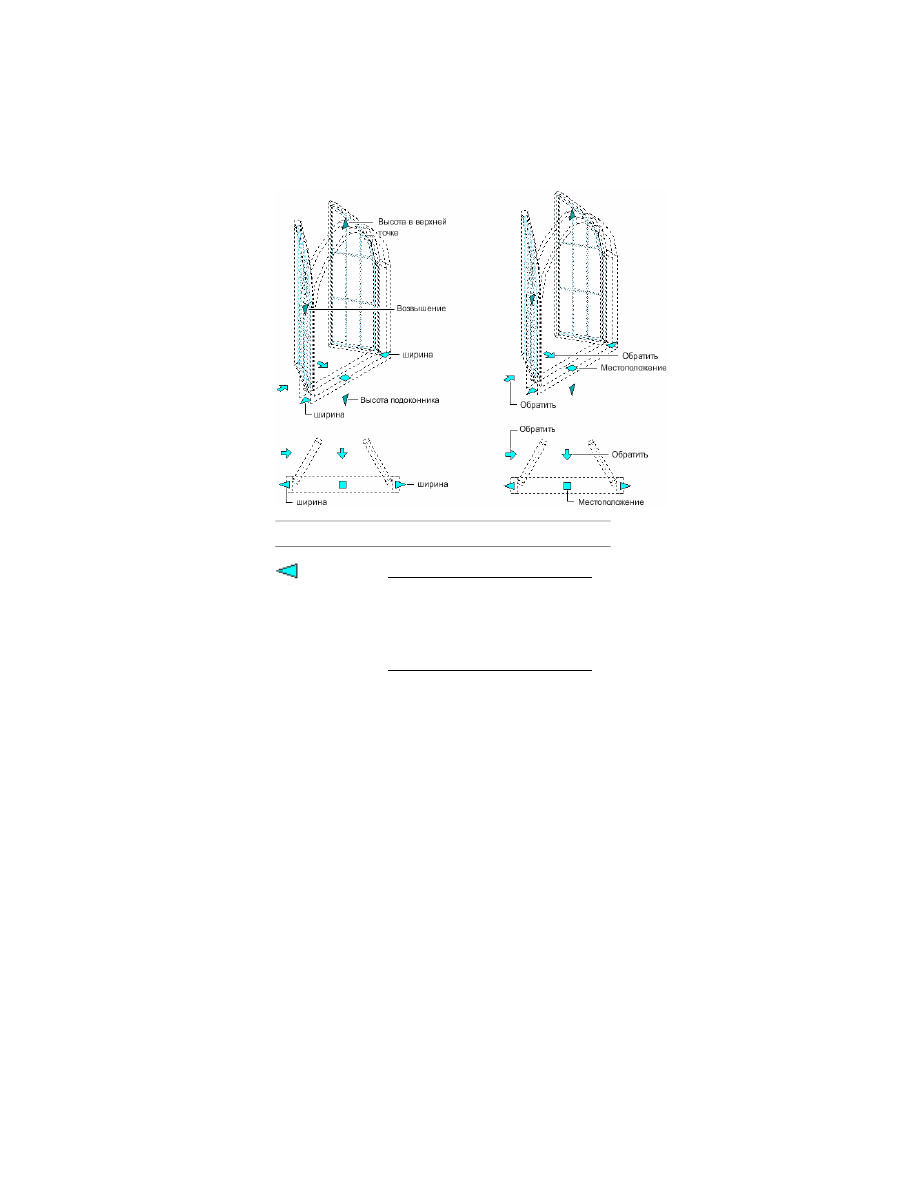

Некоторые размеры окна зависят от профиля окна и типа, заданного в стиле окна.

Возвышение - это высота от верхней линии прямоугольной части окна до вершины
оконного проема у профилей окон "Готический", "Арка" и "Пятиугольник".

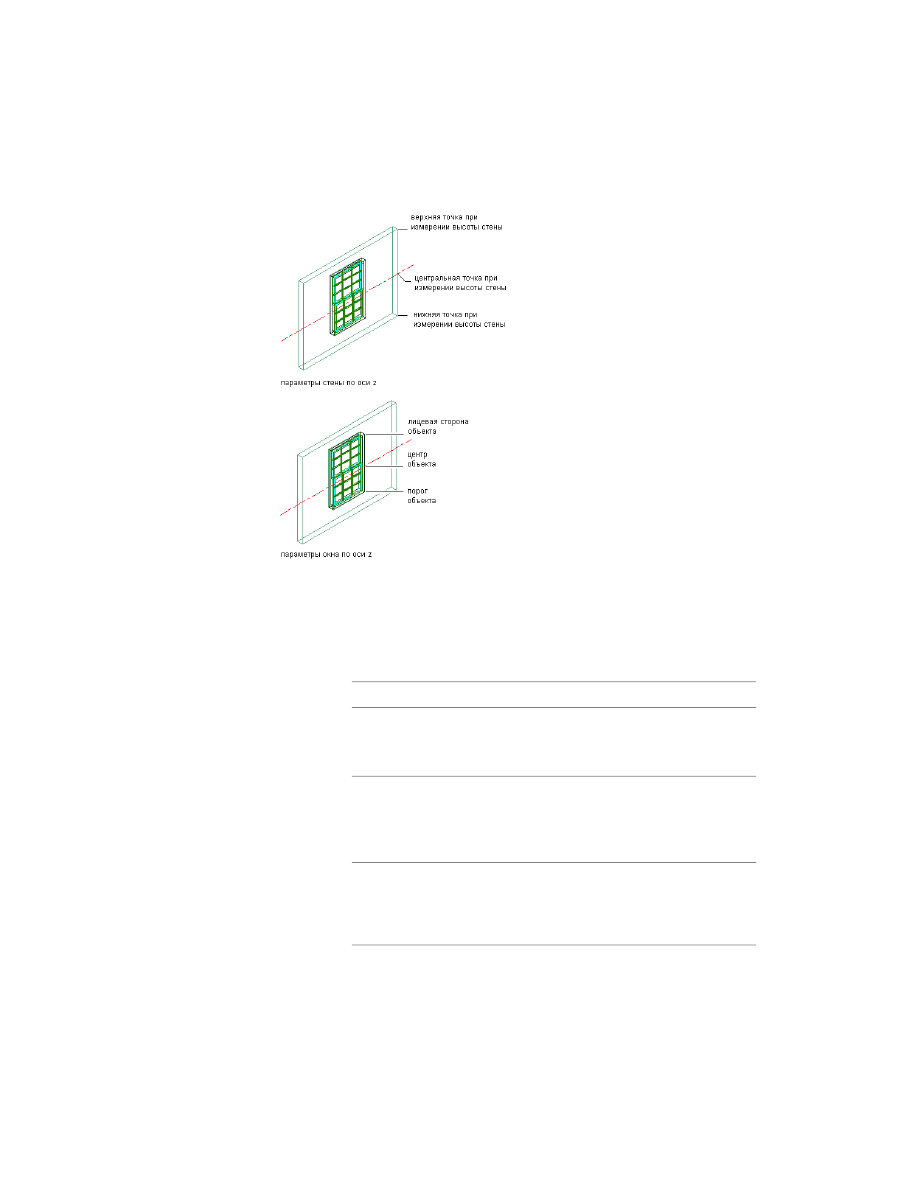

Вертикальная привязка окон

Используйте параметры вертикальной привязки для контроля того, как окно
устанавливается в стену, положения рабочей точки по вертикали в стене, и того, как
окно реагирует на изменения высоты. Чтобы определить рабочую точку на окне,
используйте параметры порога и высоты верхней точки. Рабочую точку можно
поместить на подоконник или в верхнюю точку.

Высота порога остается неизменной. Например, если задавалась вертикальная
привязка, равная 0", а высота окна составляет 7'-0'', высота оконного проема будет
равна 7’-0''. Если впоследствии указывается высота окна 6'-8'', порог окна остается
на отметке 0'', а высота оконного проема становится равной 6’-8''.

Верхняя рабочая точка остается на месте. Например, если задана вертикальная
привязка, равная 7", а высота окна составляет 7'-0'', высота оконного проема будет
равна 7'-0''. Если высота окна 6'-8'', верхняя точка окна остается на отметке 7'-0'', а
порог окна переносится на высоту 4''.

2120 | Глава 25 Окна

Материалы окон

В системе AutoCAD Architecture окну можно назначить материал. Эти материалы
впоследствии отображаются в каркасной модели или на визуализированном
изображении. У материалов имеются особые параметры для таких отдельных
компонентов окна, как рама, переплет или горбыльки. Более подробную информацию
см. в разделе

Компоненты материалов и графические свойства

на стр. 961.

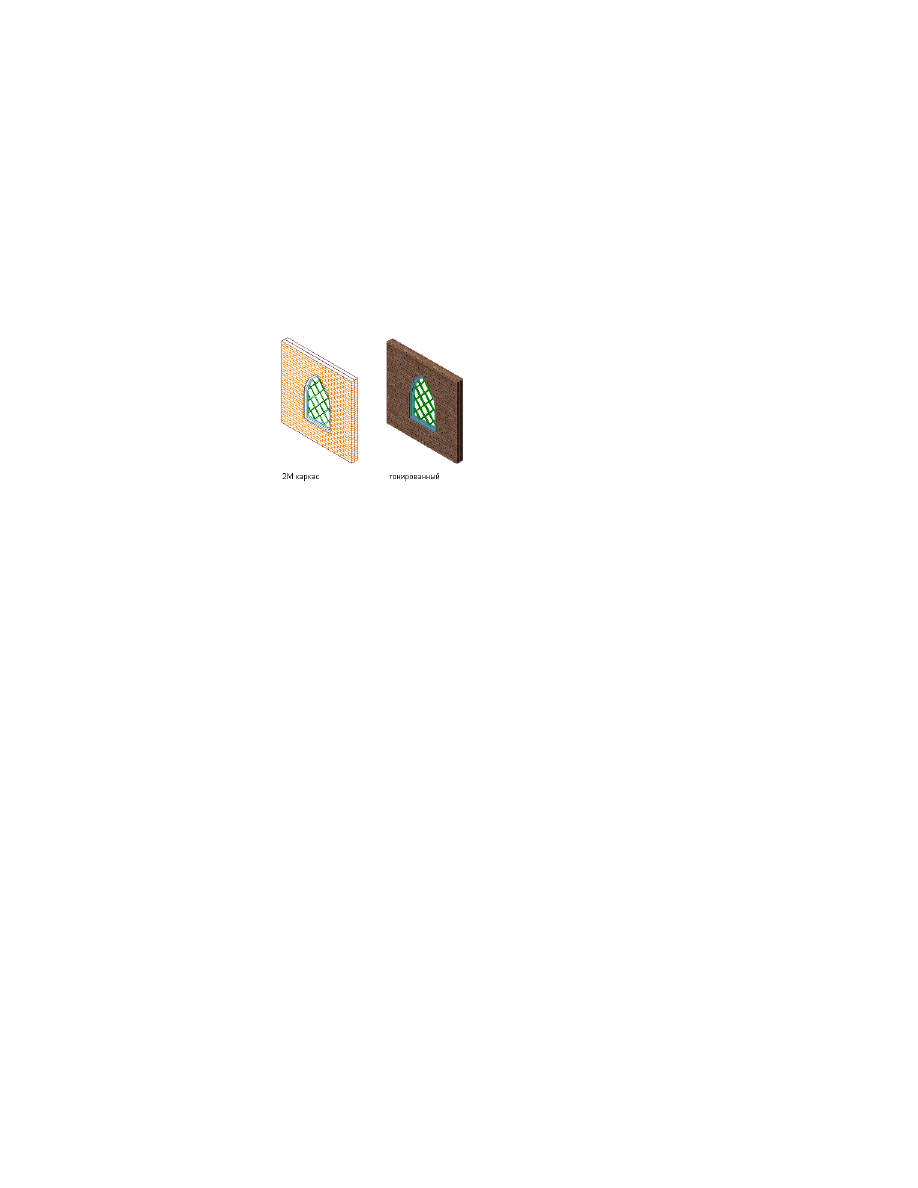

Отображение окна в виде 2D каркасной модели или с визуализированием

Система AutoCAD Architecture предоставляет для обычных целей проектирования
обширный набор стандартных материалов, содержащих параметры для окон. Можно
использовать эти стандартные материалы или изменять их для своих чертежей.
Также можно создавать свои собственные материалы. При задании материала,
который следует использовать исключительно для окон, рекомендуется дать ему
соответствующее наименование; например "Окно - Деревянная рама" или же
"Подоконник - Мрамор". Более подробную информацию см. в разделе

Создание и

редактирование определений материалов

на стр. 983.

Торцы оконных проемов

К окнам, закрепленным якорем в стене, может применяться стиль торцов ее проемов.
Формы торцов проемов стен определяются стилем стены и являются свойством
стены. Для получения дополнительной информации о задании стиля торцов проемов
стен см. в разделе

Работа с торцами стен и проемов

на стр. 1482.

Использование инструментов окна для создания
окон

Система AutoCAD Architecture позволяет быстро размещать окна, используя
инструмент окна с определенным стилем и прочими стандартными параметрами.
Данный инструмент можно использовать со всеми стандартными его параметрами
или изменить любое свойство, не управляемое стилем. Также можно использовать

Использование инструментов окна для создания окон | 2121

инструменты окна для создания новых окон за счет применения свойств инструментов
к имеющимся дверным/оконным сборкам, проемам и дверям.

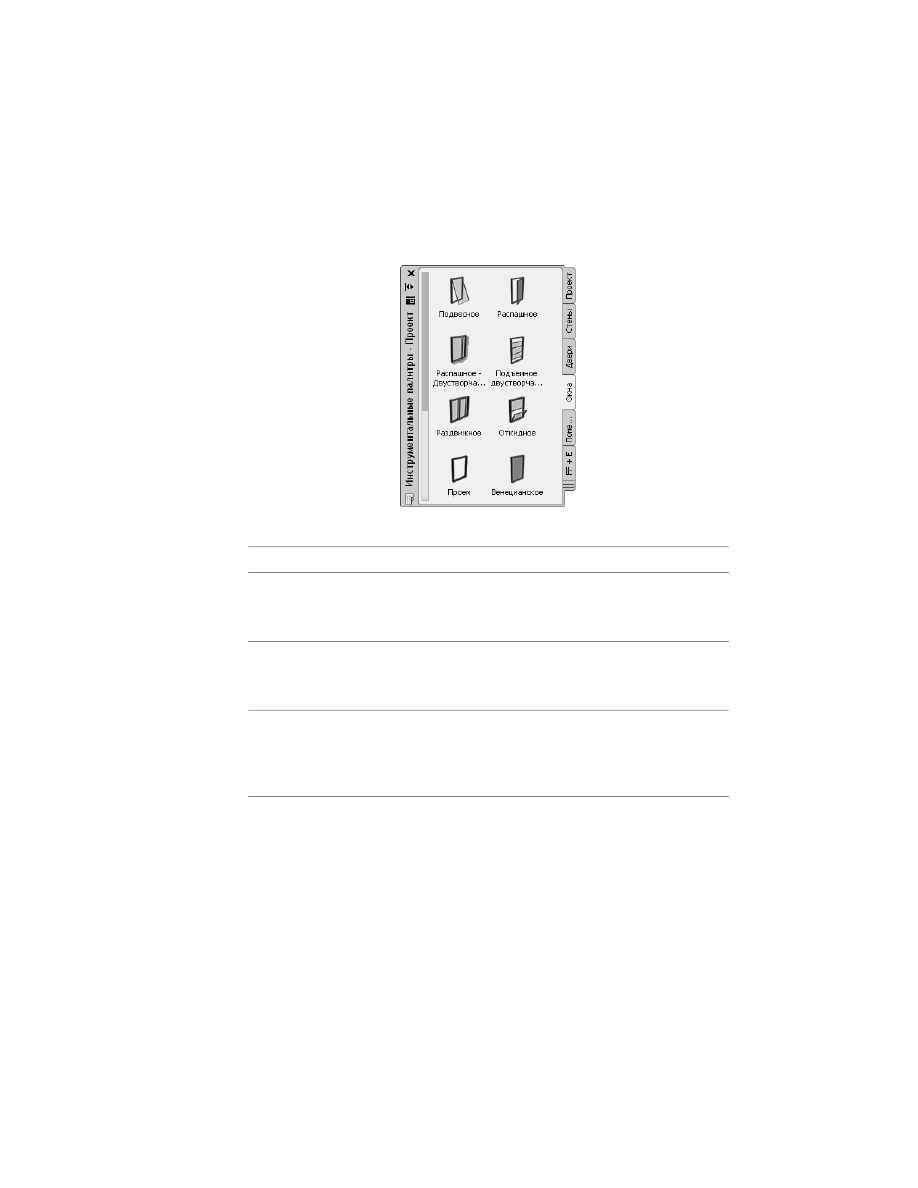

Палитра инструментов,
содержащая инструменты окна

Один или несколько инструментов окна содержатся в следующих палитрах:

Содержит...

Палитра инструментов…

инструмент окна для стиля окна "Стандарт-
ный" и стандартные параметры для других
свойств окон

"Проектирование"

инструмент окна для образцов стилей окон
со стандартными свойствами, соответству-
ющими каждому стилю окон

"Окна"

инструменты окна со стилями и свойствами
окон, которые специально подготовлены

пользовательские палитры инструментов,
созданные администратором САПР

для ваших проектов или в соответствии со
стандартами проектной организации

При установке окон с использованием инструментов окна можно использовать
стандартные параметры инструмента или же менять параметры любых свойств окон,
которые не управляются стилем.

2122 | Глава 25 Окна

Создание окна

Эта процедура используется для создания нового окна, обладающего свойствами,
указанными в выбранном инструменте окна. Информацию об указании параметров
при добавлении окна см. в разделе

Создание окна с заданными параметрами

на стр.

2123.

Откройте нужную для работы палитру инструментов и выберите
инструмент окна.

При необходимости, для отображения нужного инструмента
воспользуйтесь прокруткой палитры.

ПРИМЕЧАНИЕ

Альтернативный способ: щелкните на вкладке

"Главная"

➤

панели "Создание"

➤

"Окно"

Выберите стену, дверь или оконную сборку, в которую требуется
вставить окно, и нажмите клавишу

ENTER

, чтобы добавить независимое

окно.

Можно переместить или скрыть палитру свойств, чтобы иметь доступ
к большей площади чертежа.

Задайте точку вставки окна.

Продолжайте добавление окон и нажмите

ENTER

Создание окна с заданными параметрами

Эта процедура используется для создания любого из перечисленных объектов с
заданными вами параметрами:

■

независимые окна,

■

окна в стенах,

Создание окна | 2123

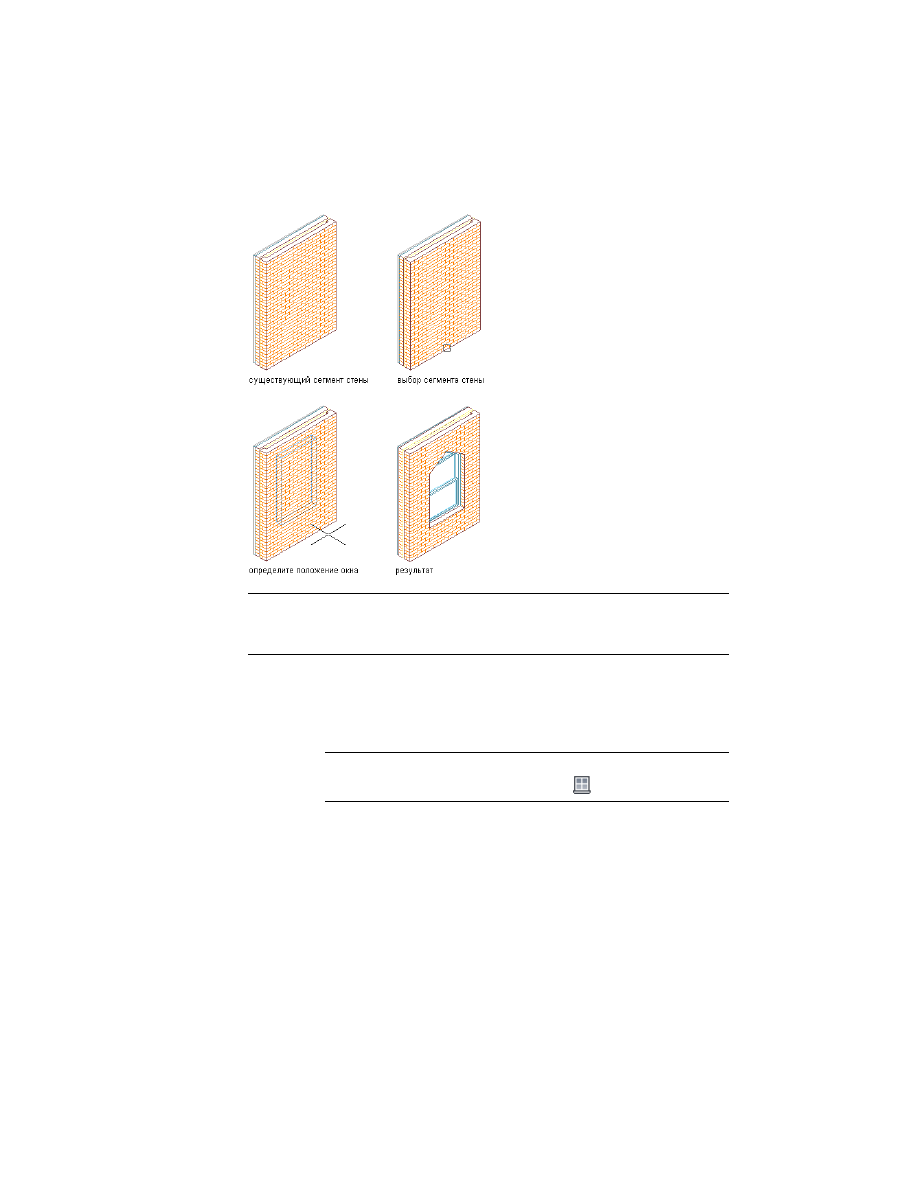

Добавление окна к стене

СОВЕТ

Чтобы обеспечить отображение палитры свойств, перед выбором

инструмента щелкните вкладку "Главная"

➤

панель "Создание"

➤

раскрывающийся

список "Инструменты"

➤

"Свойства".

Откройте нужную для работы палитру инструментов и выберите
инструмент окна.

При необходимости, для отображения нужного инструмента
воспользуйтесь прокруткой палитры.

ПРИМЕЧАНИЕ

Альтернативный способ: щелкните на вкладке

"Главная"

➤

панели "Создание"

➤

"Окно"

На палитре свойств разверните "Основные", а затем "Общие".

Выберите стиль окна.

В пункте "Границы помещений" определите, можно ли использовать
это окно в качестве ограничивающего объекта для помещений с
ассоциативными связями.

2124 | Глава 25 Окна

Возможны три варианта:

■

Да: это окно может быть использовано в качестве ограничивающего
объекта для помещений с ассоциативными связями.

■

Нет: это окно не может быть использовано в качестве
ограничивающего объекта для помещений с ассоциативными
связями.

■

По стилю: для этого окна будут использованы параметры
ограничения, определенные из стиля окна.

ПРИМЕЧАНИЕ

Подробную информацию о помещениях с

ассоциативными связями см. в разделе

Формирование ассоциативных

помещений

на стр. 3176.

Разверните узел "Размеры".

Задайте размер окна.

то...

Если требуется...

нажмите "Стандартные размеры", а
затем выберите размер окна.

использовать стандартный размер
окна,

введите значения полей "Ширина"
и "Высота".

использовать пользовательский
размер окна,

Введите значение параметра "Возвышение", если это требуется для
выбранного стиля и типа окна.

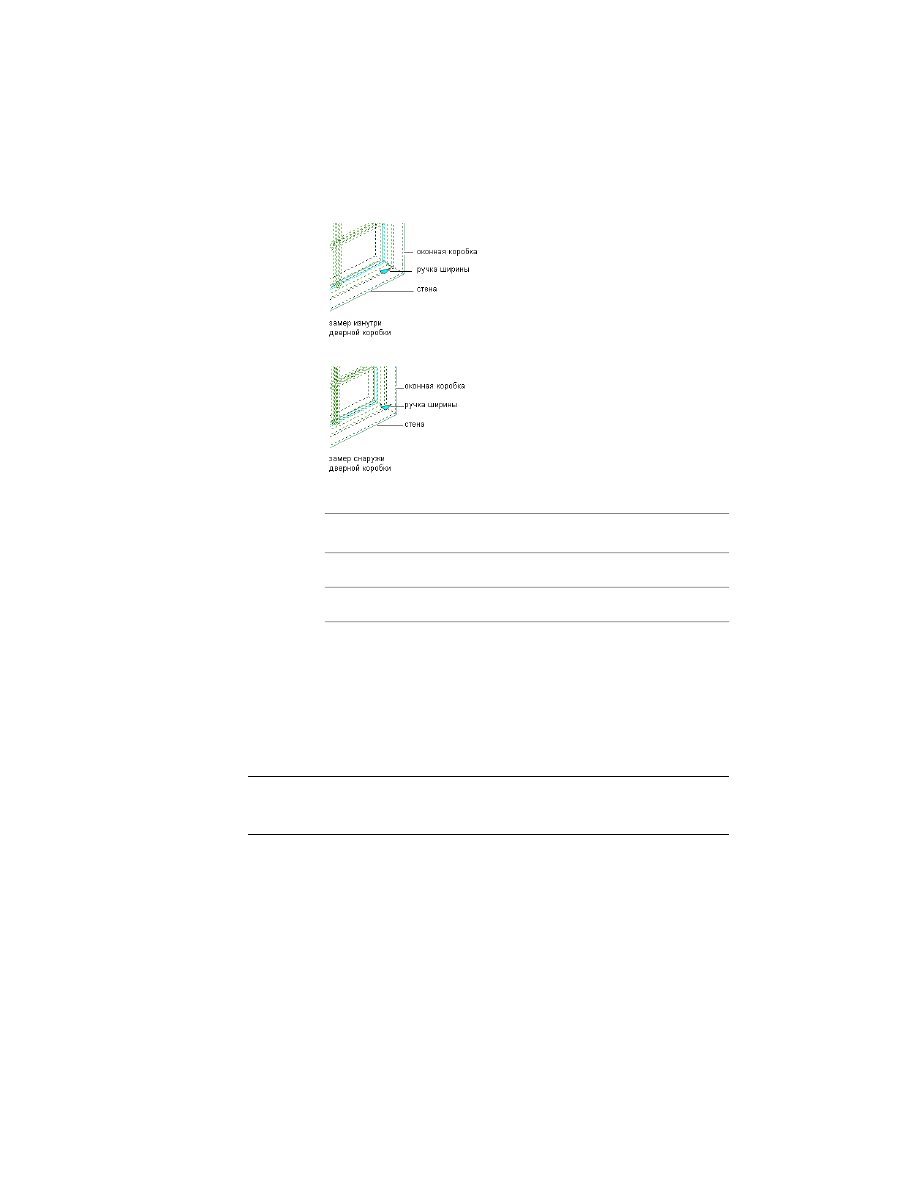

Определите, где следует измерять ширину и высоту окна.

то...

Если требуется измерять по...

выберите "Измерять снаружи рамы".

наружной поверхности рамы окна,

выберите "Измерять внутри рамы".

внутренней поверхности рамы окна,

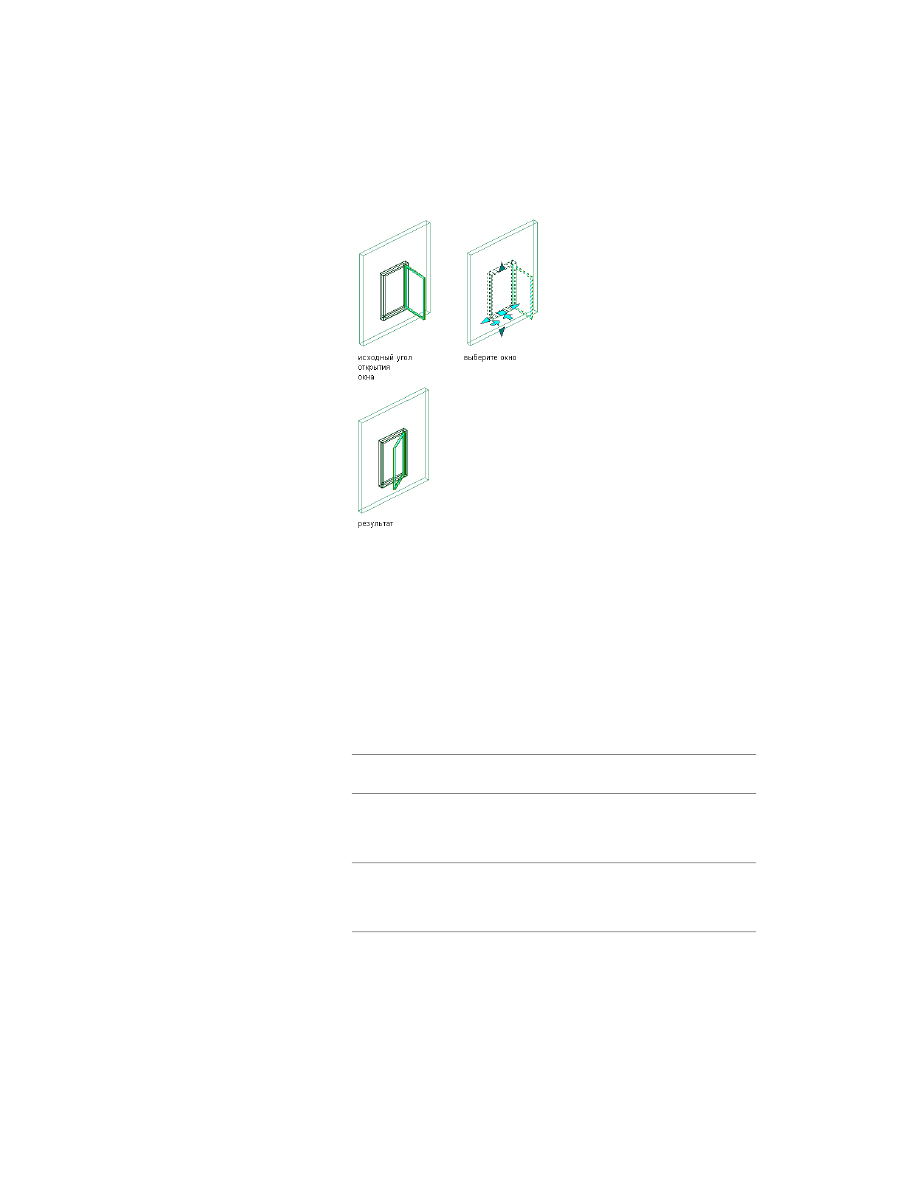

Введите значение "Процента открытия" или "Угла открывания".

Ноль определяет закрытое окно.

Разверните список "Местоположение".

Создание окна с заданными параметрами | 2125

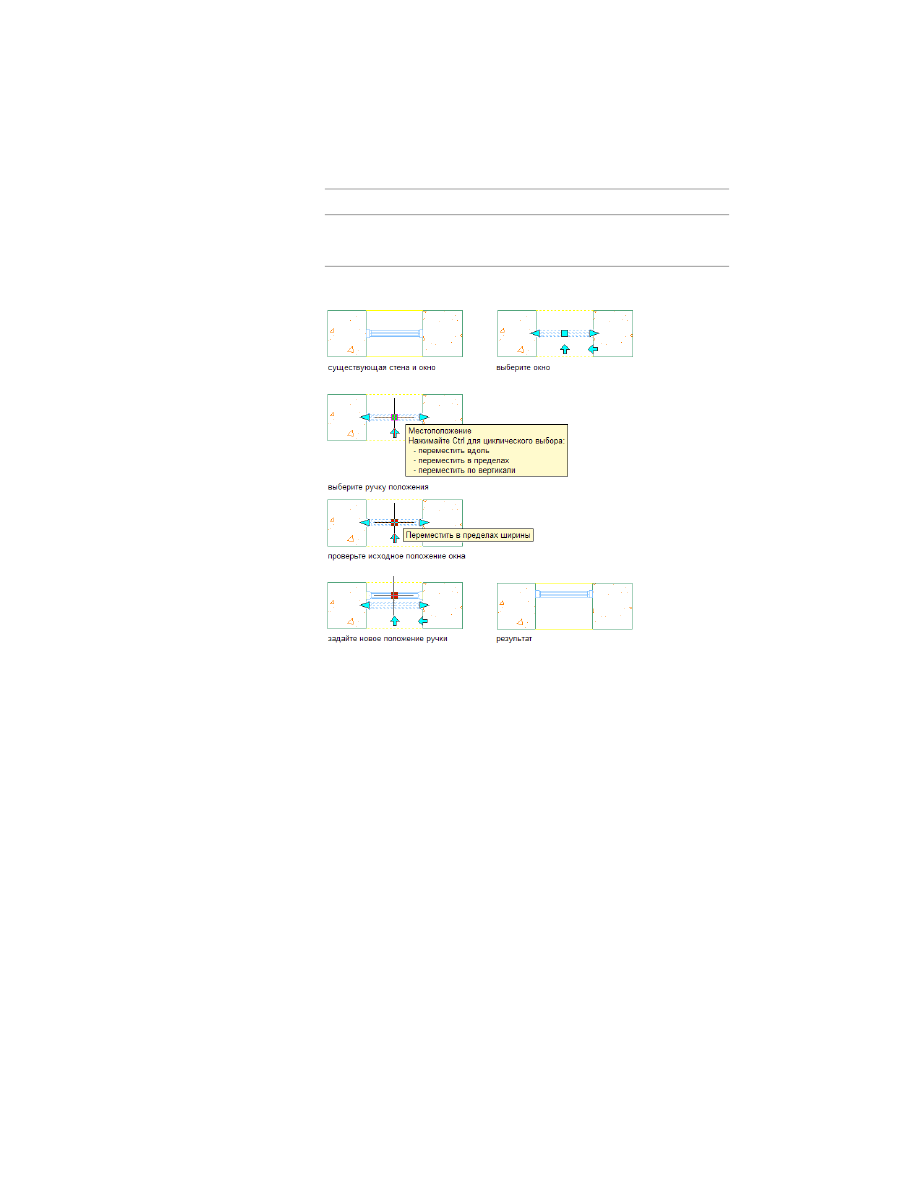

При размещении окна в стене задайте положение окна:

то...

Если требуется ...

выберите для параметра "Располо-
жение вдоль стены" значение "Сме-

поместить окно на определенном
расстоянии между кромкой проема
и краем сегмента стены,

щение/Центр", а затем введите зна-
чение параметра "Автоматическое
смещение".

выберите для параметра "Располо-
жение вдоль стены" значение "Сме-

центрировать окно на сегменте
стены,

щение/Центр", а затем укажите точ-
ку рядом с центром сегмента стены.

нажмите "Расположение вдоль сте-
ны" и выберите "Неограниченное".

расположить окно в произвольном
месте вдоль стены,

Укажите, нужно ли осуществлять вертикальную привязку окна по
высоте подоконника или по высоте верхней точки.

то...

Если требуется выравнивать
окно...

выберите "Вертикальная привязка
по подоконнику" и введите значе-
ние в поле "Высота подоконника".

по высоте подоконника,

выберите "Вертикальная привязка
по верхней точке" и введите значе-
ние в поле "Высота верхней точки".

по высоте верхней точки,

Укажите точку вставки для независимого окна или окна в стене:

то...

Если требуется вставить:

нажмите

ENTER

и задайте для окна

точку вставки и угол поворота.

независимое окно,

выберите стену и укажите точку
вставки вдоль стены.

окно в стене,

2126 | Глава 25 Окна

СОВЕТ

Существует 2 опции командной строки, которые позволяют

упростить вставку окна в определенное место: можно переключить
точку вставки окна из левого положения (по умолчанию) на вставку
в центр и в правое положение путем однократного или двукратного
ввода

(переключается циклически) в командной строке. Можно

также измерить точку вставки окна относительно заданной точки на
чертеже – например, коробки двери - путем ввода

(Опорная точка

на), а затем выбрав точку, от которой должно быть измерено
расстояние.

Продолжайте размещение окон путем выбора стилей окон и задания
точек вставки или нажмите

ENTER

для завершения работы команды.

Создание окна в оконной и дверной сборке

Эта процедура используется для вставки окна в оконную и дверную сборку.

Откройте нужную для работы палитру инструментов и выберите
инструмент окна.

При необходимости, для отображения нужного инструмента
воспользуйтесь прокруткой палитры.

ПРИМЕЧАНИЕ

Альтернативный способ: щелкните на вкладке

"Главная"

➤

панели "Создание"

➤

"Окно"

Выберите оконную и дверную сборку, чтобы вставить туда окно.

Выберите ячейку сетки на оконной и дверной сборке, в которую
требуется вставить окно.

Начните вставлять окно в оконную и дверную сборку в соответствии
с указаниями в разделе

Вставка двери или окна в оконную или дверную

сборку

на стр. 1897.

Создание окон из дверей, сборочных узлов
дверей/окон и проемов

Эта процедура используется для преобразования двери, дверной/оконной сборки
или проема в окно, которое будет иметь свойства выбранного инструмента окна.
После создания окна эти свойства можно редактировать.

Откройте палитру инструментов, которую требуется использовать.

Создание окна в оконной и дверной сборке | 2127

При необходимости, для отображения нужного инструмента
воспользуйтесь прокруткой палитры.

Щелкните правой кнопкой на инструменте окна и выберите "Применить
свойства инструмента"

➤

"Дверь", "Дверная/оконная сборка", "Проем".

Выберите сборочный узел двери или окна, проем или дверь, которую
предстоит преобразовать, и нажмите

ENTER

При необходимости измените свойства окна в палитре свойств.

Создание инструмента окна

Эта процедура используется для создания инструмента окна и добавления его в
палитру инструментов. Создание собственных инструментов окна может
понадобиться в случаях, когда создается множество окон конкретных стилей с
дополнительными свойствами, которые необходимо сохранять при каждом
добавлении окна определенного типа.

Например, создается план этажа офисного здания, в котором имеются окна двух
пользовательских стилей: ложное распашное для конференц-залов и рабочее
распашное для кабинетов. Для эффективной работы можно создать инструмент окна
для каждого из стилей. После этого можно выбирать соответствующий инструмент
для установки окон в кабинеты и конференц-залы.

Для создания инструмента окна можно работать любым из описанных способов:

■

Перетащить окно, у которого уже есть необходимые свойства, в палитру
инструментов.

■

Перетащить стиль окон из Диспетчера стилей в палитру инструментов, а затем
отредактировать свойства нового инструмента.

■

Копировать существующий инструмент и после этого исправить свойства нового
инструмента.

■

Перетащить инструмент из каталога инструментов в Библиотеке компонентов,
после чего внести изменения в свойства инструмента.
Подробнее об использовании Библиотеки компонентов для создания инструмента
см. раздел

Применение элементов каталога инструментов

на стр. 193.

Откройте палитру инструментов, в которой требуется создать
инструмент.

2128 | Глава 25 Окна

Создайте инструмент:

то...

Если требуется...

выберите объект и перетащите его
в палитру инструментов.

создать инструмент на основании
окна чертежа,

щелкните вкладку "Управле-

ние"

➤

панель "Стиль и отображе-

создать инструмент из стиля окна в
Диспетчере стилей,

ние"

➤

"Диспетчер стилей"

Определите стиль, который требует-
ся скопировать, и перетащите его в
палитру инструментов. Нажмите
"ОК".

щелкните правой кнопкой на инстру-
менте, нажмите "Копировать", затем
нажмите "Вставить".

скопировать инструмент в текущую
палитру инструментов,

откройте другую палитру инструмен-
тов, щелкните на инструменте пра-

скопировать инструмент из другой
палитры,

вой кнопкой мыши и выберите "Ко-
пировать". Повторно откройте па-
литру, в которую требуется доба-
вить инструмент, щелкните правой
кнопкой и выберите "Вставить".

Нажмите правую кнопку на новом инструменте и выберите "Свойства".

Введите имя инструмента.

Щелкните на параметре "Описание", введите описание инструмента и
нажмите "OK".

Такие описания используются в качестве всплывающих подсказок для
инструментов в палитре инструментов, а также играют роль описаний
инструментов, занесенных в каталог инструментов.

Разверните опцию "Основные", затем - "Общие".

Введите описание инструмента.

Если не требуется использовать стандартный ключ слоя для окон,
отметьте ключ слоя.

Если требуется переопределить стандартное имя слоя для окон, отметьте
переопределение слоя.

Выберите стиль окна.

Создание инструмента окна | 2129

Для параметра "Расположение стилей" выберите файл чертежа,
содержащий стиль, используемый для данного окна, или нажмите
"Обзор" и пользуйтесь для выбора файла стандартным окном диалога
выбора файла.

В пункте "Границы помещений" определите, можно ли использовать
этот инструмент окна в качестве ограничивающего объекта для
помещений с ассоциативными связями.

Возможны три варианта:

■

Да: этот инструмент окна может быть использован в качестве
ограничивающего объекта для помещений с ассоциативными
связями.

■

Нет: этот инструмент окна не может быть использован в качестве
ограничивающего объекта для помещений с ассоциативными
связями.

■

По стилю: для этого инструмента окна будут использованы
параметры ограничения, определенные из стиля окна.

ПРИМЕЧАНИЕ

Подробную информацию о помещениях с

ассоциативными связями см. в разделе

Формирование ассоциативных

помещений

на стр. 3176.

Разверните узел "Размеры".

Задайте размер окна.

то...

Если требуется...

нажмите "Стандартные размеры", а
затем выберите размер окна.

использовать стандартный размер
окна,

введите значения полей "Ширина"
и "Высота".

использовать пользовательский
размер окна,

Определите, где следует измерять ширину и высоту окна.

то...

Если требуется измерять по...

выберите "Измерять снаружи рамы".

наружной поверхности рамы окна,

выберите "Измерять внутри рамы".

внутренней поверхности рамы окна,

2130 | Глава 25 Окна

Введите значение параметра "Возвышение", если это требуется для
выбранного стиля и типа окна.

Введите значение "Процента открытия" или "Угла открывания".

Ноль определяет закрытое окно.

ПРИМЕЧАНИЕ

Указание процента открытия в графических свойствах

переопределяет этот параметр на палитре свойств инструментов.
Более подробную информацию см. в разделе

Определение

графических свойств стиля окон

на стр. 2175.

Разверните список "Местоположение".

Задайте положение окна, если оно размещается в стене.

то...

Если требуется ...

выберите для параметра "Располо-
жение вдоль стены" значение "Сме-

поместить окно на определенном
расстоянии между кромкой проема
и краем сегмента стены,

щение/Центр", а затем введите зна-
чение параметра "Автоматическое
смещение".

выберите для параметра "Располо-
жение вдоль стены" значение "Сме-

центрировать окно на сегменте
стены,

щение/Центр", а затем укажите точ-
ку рядом с центром сегмента стены

нажмите "Расположение вдоль сте-
ны" и выберите "Неограниченное".

расположить окно в произвольном
месте вдоль стены,

Введите значение высоты верхней точки.

Введите значение высоты подоконника.

Нажмите "ОК".

Редактирование окон

После создания окна можно изменять его размер, высоту, ширину, возвышение и
процент открытия. Также можно переместить окно в стену, переменить навеску или
направление открывания или поменять ход открывания.

Можно менять свойства имеющихся на чертеже окон путем изменения стиля окон,
изменения размеров окна, перемещения местоположения якоря окна и указанием
условий для торцов окна.

Редактирование окон | 2131

В AutoCAD Architecture предусмотрено несколько способов редактирования
параметров окон.

■

Можно редактировать окна непосредственно, используя ручки для изменения
размеров и других физических характеристик.

■

Функция "Динамический ввод" позволяет при изменения размера или угла с
помощью ручки вместо перемещения ручки ввести точное значение. Если данная
функция активна (нажата кнопка DYN в строке состояния приложения), то при
выборе ручки появляется текстовое поле для ввода требуемого значения
соответствующего размера или угла. Подробную информацию см. в разделе
"Использование динамического ввода" в справочной системе AutoCAD.

■

Можно изменять параметры окна на палитре свойств. Для изменения настройки
свойств отображения для выбранного экранного компонента объекта в текущем
экранном представлении также можно использовать вкладку "Отображение"
палитры свойств. Более подробную информацию см. в разделе

Использование

палитры свойств для изменения графических свойств

на стр. 849.

■

Имеется возможность выбора команд редактирования в контекстном меню
выбранного окна.

Редактирование окон с помощью ручек

Для редактирования окон применяются следующие ручки:

2132 | Глава 25 Окна

Описание

Ручка

Позволяет изменить толщину окна

ПРИМЕЧАНИЕ

Вначале ручка установ-

лена таким образом, чтобы изменение
размера было ограничено одним из

стандартных значений

на стр. 2164, указан-

ных в стиле окна.

(Ширина)

Клавиша

CTRL

действует как переключа-

тель между назначением стандартных
и пользовательских размеров.

Дополнительная информация

Серия особых отметок показывает
стандартные величины выбранного
размера. При перемещении ручки
она перескакивает к каждой из отме-
ток и показывает размер на этой от-
метке.
Размер и цвет отметок ручки указы-
вает на то, приведет ли выбор стан-
дартного значения данного размера
к созданию окна стандартного разме-

Редактирование окон с помощью ручек | 2133

Описание

Ручка

ра. Например, если задано нестан-
дартное значение высоты окна, то,
даже если ширина окна будет задана
в стиле стандартной, размеры окна
все же будут считаться нестандарт-
ными. Длинные серые отметки пока-
зывают, что возможен стандартный
типоразмер; короткие красные отмет-
ки показывают, что для другого раз-
мера уже установлено нестандартное
значение.

Позволяет изменить высоту окна можно
изменить высоту подоконника или вы-
соту верхней точки.

(Высота

подоконника//Вы-
сота верхней точ-
ки)

Позволяет переместить окно на стене

Дополнительные функции
для перемещения окна

(Расположе-

ние)

■

Перемещение окна вдоль стены

на

стр. 2138

■

Перемещение окна в пределах сте-
ны

на стр. 2141

■

Перемещение окна на другую стену

на стр. 2148

■

Отсоединение окна от стены

на стр.

2148

Позволяет изменить сторону навески
окна

(Отражение

навески)

Позволяет изменить направление хода
окна

(Отражение

направления хо-
да)

2134 | Глава 25 Окна

Описание

Ручка

Возвышение
Параметр "Возвышение" используется
у профилей окон "Пятиугольник", "Арка"
и "Готический". Более подробную инфор-
мацию см. в разделе

Определение пра-

вил проектирования для стиля окон

на

стр. 2167.

Изменение стиля окна

Эта процедура используется для изменения стиля окна или группы окон.

Выберите одно или несколько окон, и дважды щелкните на одном из
них.

На палитре свойств разверните "Основные", а затем "Общие".

Выберите стиль окна.

Изменение способа измерения ширины окна

Эта процедура используется для изменения способа измерения ширины окна или
окон.

Выберите окна, в которые требуется внести изменения, и дважды
щелкните на одном из них.

На палитре свойств разверните "Основные", а затем "Размеры".

Изменение стиля окна | 2135

Указание размера рамы окна

Укажите место, в котором должна измеряться ширина окна.

то...

Если требуется определять раз-
мер окон...

выберите "Измерять внутри рамы".

по внутренней поверхности рамы,

выберите "Измерять снаружи рамы".

по наружной поверхности рамы,

Изменение угла открывания или процента открытия окна

Эта процедура используется для изменения угла открывания или процента открытия
окна или группы окон.

Окно с нулевым процентом открытия закрыто.

ПРИМЕЧАНИЕ

Указание процента открытия в экранных свойствах переопределяет

этот параметр на палитре свойств. Более подробную информацию см. в разделе

Определение графических свойств стиля окон

на стр. 2175.

Выберите окна, в которые хотите внести изменения, и дважды щелкните
на одном из них.

На палитре свойств разверните "Основные", а затем "Размеры".

Введите значение "Угла открывания" или "Процента открытия".

2136 | Глава 25 Окна

Изменение угла открывания окна

Изменение вертикальной привязки окна

Эта процедура используется для изменения вертикальной привязки окна или группы
окон.

Выберите окна, в которые требуется внести изменения, и дважды
щелкните на одном из них.

На палитре свойств разверните "Основные", а затем "Местоположение".

Укажите, нужно ли осуществлять вертикальную привязку окна по
высоте подоконника или по высоте верхней точки.

то...

Если требуется выравнивать
окна...

выберите "Вертикальная привязка
по подоконнику" и введите значе-
ние в поле "Высота подоконника".

по высоте подоконника,

выберите "Вертикальная привязка
по верхней точке" и введите значе-
ние в поле "Высота верхней точки".

по высоте верхней точки,

Изменение вертикальной привязки окна | 2137

Перемещение окна вдоль стены

Эта процедура используется для изменения положения одного или нескольких окон
вдоль стены за счет смещения окон от опорного положения.

Эта функция удобна, если требуется установить окна на определенном расстоянии
от другого объекта. Например, может потребоваться задать точное расстояние между
рядом окон вдоль стены.

ПРИМЕЧАНИЕ

Если в стене появляется обозначение дефектов после перемещения

окна, значит окно располагается слишком близко к другим объектам в стене или
же к краю стены по отношению к вставляемым торцам. Редактируйте положение
окна, пока обозначение дефектов не исчезнет.

Выберите окно, которое требуется переместить.

Щелкните на вкладке "Окно"

➤

панели "Якорь"

➤

"Переместить вдоль

стены"

Обозначение показывает текущее положение внутри проема.

Укажите, от какой точки измерять смещение.

то...

Если требуется измерять смеще-
ние...

укажите точку около центра окна.

от центра окна,

укажите точку на краю окна, от кото-
рого требуется производить изме-
рения.

от края окна,

Выберите точку, до которой следует измерять (опорную точку).

Можно указать точку вдоль стены.

Задайте расстояние между выбранными точками.

то...

Если требуется...

введите 0.

переместить окно в опорную точку,

введите значение расстояния сме-
щения.

переместить окно на заданное рас-
стояние от опорной точки,

выберите две точки для измерения
расстояния.

задать расстояние как размер меж-
ду двумя точками, например, рассто-

2138 | Глава 25 Окна

Перемещение окна в пределах стены

Эта процедура используется для изменения положения одного или нескольких окон
в пределах стены за счет смещения окон от опорного положения.

Эта функция позволяет расположить окно в толще стены. Можно задать расстояние
смещения от любой точки в стене или же центрировать окна между поверхностями
стены. Можно выбирать двери, окна и проемы и изменять их положение
одновременно. Если выбрано несколько объектов, можно задать для смещения только
одну сторону.

Выберите окна, которые требуется переместить.

Щелкните на вкладке "Окно"

➤

панели "Якорь"

➤

"Переместить по

толщине стены"

Обозначение показывает текущее положение внутри проема. Это может
быть центр рамы, внутренняя поверхность рамы или внешняя
поверхность рамы.

Укажите, от какой точки измерять смещение.

то...

Если требуется...

укажите точку около центра окна.

центрировать окна между поверхно-
стями стены,

укажите точку со стороны той по-
верхности, от которой требуется
производить измерения.

сместить окна по отношению к вну-
тренней или внешней поверхности,

Задайте точку, до которой требуется производить измерение.

Укажите смещение от выбранной точки.

то...

Если требуется...

используйте привязку "Середина",
чтобы выбрать среднюю точку края
стены.

центрировать окна между поверхно-
стями стены,

введите 0.

переместить окна в опорную точку,

введите значение расстояния сме-
щения.

переместить окна на заданное рас-
стояние,

Перемещение окна в пределах стены | 2141

то...

Если требуется...

выберите две точки для измерения
расстояния.

задать расстояние как измерение
между двумя точками,

Смена положения окна в поперечном направлении стены

Использование якорей для изменения положения окна по
горизонтали

Данная процедура предназначена для изменения горизонтального положения окон
вдоль стены, к которой они прикреплены якорем.

2142 | Глава 25 Окна

Параметры положения окна по оси Х

Выберите окна, в которые требуется внести изменения, и дважды
щелкните на одном из них.

На палитре свойств разверните "Основные", а затем "Местоположение".

Нажмите "Якорь".

Выберите опорную точку якоря по оси

то...

Если требуется...

в группе "Положение вдоль (X)" вы-
берите для параметра "От..." значе-
ние "Начало стены".

установить опорную точку в начале
стены,

в группе "Положение вдоль (X)" вы-
берите для параметра "От..." значе-
ние "Середина стены".

установить опорную точку в середи-
не стены,

в группе "Положение вдоль (X)" вы-
берите для параметра "От..." значе-
ние "Конец стены".

установить опорную точку в конце
стены,

Введите расстояние от опорной точки, на котором следует размещать
окна.

Использование якорей для изменения положения окна по горизонтали | 2143

Для измерения от конечной точки к начальной используйте
отрицательное значение.

Укажите позицию, до которой следует производить измерения.

то...

Если требуется измерять до...

выберите "До начальной кромки
объекта".

начальной кромки окон,

выберите "До центра объекта".

центра окон,

выберите "До конечной кромки
объекта".

конечной кромки окон,

Нажмите "ОК".

Использование якорей для изменения положения окна по
вертикали

Эта процедура используется для изменения вертикального положения окон в стене,
к которой они прикреплены якорями.

2144 | Глава 25 Окна

Параметры положения окна по оси Z

Выберите окна, в которые требуется внести изменения, и нажмите
дважды на одно из них.

На палитре свойств разверните "Основные", а затем "Местоположение".

Нажмите "Якорь".

Выберите опорную точку якоря по оси

то...

Если требуется...

в группе "Положение вдоль (Z)" вы-
берите для параметра "От" значение
"Подошва стены".

установить опорную точку на подо-
шве стены,

в группе "Положение вдоль (Z)" вы-
берите для параметра "От" значение

установить опорную точку по цен-
тру высоты стены,

"Центральная точка при измерении
высоты стены".

в группе "Положение вдоль (Z)" вы-
берите для параметра "От" значение

установить опорную точку на верх-
ней грани стены,

"Верхняя точка при измерении вы-
соты стены".

Использование якорей для изменения положения окна по вертикали | 2145

Введите расстояние от опорной точки, на котором следует размещать
окна.

Для измерения от конечной точки к начальной используйте
отрицательное значение.

Укажите позицию, до которой следует производить измерения.

то...

Если требуется измерять до...

выберите "До подоконника (нижней
точки) объекта".

низа окон,

выберите "До центра объекта".

центра окон,

выберите "До верхней точки объек-
та".

верха окон,

Нажмите "ОК".

Использование якорей для изменения положения окна
внутри стены

Эта процедура используется для изменения горизонтального положения окон в
толще стены, к которой они прикреплены якорями.

Параметры положения окна по оси Y

Выберите окна, в которые требуется внести изменения, и нажмите
дважды на одном из них.

На палитре свойств разверните "Основные", а затем "Местоположение".

Нажмите "Якорь".

2146 | Глава 25 Окна

Выберите опорную точку якоря по оси

то...

Если требуется...

выберите для параметра "От..." зна-
чение "Левая сторона при измере-
нии толщины стены".

установить опорную точку на левой
кромке стены,

выберите для параметра "От..." зна-
чение "Центральная точка при изме-
рении толщины стены".

установить опорную точку по цен-
тру стены,

выберите для параметра "От..." зна-
чение "Правая сторона при измере-
нии толщины стены".

установить опорную точку на пра-
вой кромке стены,

Введите расстояние от опорной точки, на котором следует размещать
окна.

Для измерения от конечной точки к начальной используйте
отрицательное значение.

Укажите позицию, до которой следует производить измерения.

то...

Если требуется измерять до...

выберите "До передней стороны
объекта".

передней поверхности окон,

выберите "До центра объекта".

центра окон,

выберите "До обратной стороны
объекта".

задней поверхности окон,

Нажмите "ОК".

Изменение ориентации окна относительно стены

Выберите окна, в которые требуется внести изменения, и дважды
щелкните на одном из них.

На палитре свойств разверните "Основные", а затем "Местоположение".

Изменение ориентации окна относительно стены | 2147

Нажмите "Якорь".

Введите углы поворота окон относительно осей X и Z.

Укажите, нужно ли сменить переключающееся направление окон по
осям X, Y и Z.

то...

Если требуется поменять...

выберите "Обратить X".

направление, в котором открывают-
ся окна,

выберите "Обратить Y".

сторону стены, к которой открыва-
ются окна,

выберите "Обратить Z".

верх и низ окон,

Нажмите "ОК".

Перемещение окна на другую стену

Эта процедура используется для перемещения окна с одной стены на другую.

Выберите окно, которое требуется переместить.

Щелкните на вкладке "Окно"

➤

панели "Якорь"

➤

"Задать"

Выберите стену, на которую нужно переместить окно.

Отсоединение окна от стены

Эта процедура используется для отсоединения от стен окон, закрепленных к ним
якорями.

Выберите окна, которые требуется освободить.

Щелкните на вкладке "Окно"

➤

панели "Якорь"

➤

"Освободить"

Центрирование окна с помощью инструментов
редактирования

Данная процедура используется для центрирования окна на указанной оси между
двумя произвольно выбранными точками.

2148 | Глава 25 Окна

Выберите окно, которое необходимо центрировать.

Щелкните вкладку "Окно"

➤

панель "Редактирование"

➤

"Центр"

Выберите существующую линию оси, на которой необходимо
центрировать окно, или нажмите клавишу

ENTER

и укажите две точки,

между которыми следует выполнить центрирование окно.

Создание массива окон с помощью инструментов
редактирования

Данная процедура служит для создания массива идентичных окон в стене.

Выберите окно, которое необходимо размножить массивом.

Щелкните вкладку "Окно"

➤

панель "Редактирование"

➤

"Массив"

Выберите перпендикулярную оси массива кромку, от которой будет
начинаться массив, и выполните перетаскивание вдоль стены в
соответствующем направлении. Выполните одно из следующих
действий:

■

Смещение: формирование массива окон со смещением на указанное
расстояние от кромки.

■

Расстояние видимости: выбор расстояния видимости между
размноженными массивом окнами.

■

Указать расстояние массива: выбор расстояния между
размноженными массивом окнами.

■

Определите счет: выбор количества окон в массиве.

Кроме того, можно нажать клавишу

ENTER

и указать две точки, между

которыми окна будут размножены массивом.

Перемещение окна с помощью инструментов
редактирования

Данная процедура служит для перемещения окна.

Выберите окно, которое необходимо переместить.

Создание массива окон с помощью инструментов редактирования | 2149

Щелкните вкладку "Окно"

➤

панель "Редактирование"

➤

"Переместить"

Выберите имеющуюся кромку стены, относительно которой
перемещается окно, или укажите две точки для определения кромки
отсчета.

Равномерное размещение окон с помощью инструментов
редактирования

Данная процедура служит для равномерного размещения окон в стене.

Выберите окно для равномерного размещения.

Щелкните вкладку "Окно"

➤

панель "Редактирование"

➤

"Равномерно"

Выберите кромку, которая послужит осью для равномерного
размещения всех окон, и укажите на ней начальную и конечную точки.

Кроме того, можно нажать клавишу

ENTER

и указать две точки, между

которыми окна будут равномерно размещены относительно друг друга.

Изменение торцов проемов, назначенных для окна

Эта процедура используется для изменения стиля торцов проемов, предназначенных
для окон.

ПРИМЕЧАНИЕ

Каждый стиль торца проемов обычно создается для использования

с конкретным стилем окон. Изменение стиля торца проемов, применяемого для
отдельных окон, может привести к появлению у стены маркера дефектов.

Более подробную информацию см. в разделе

Работа с торцами стен и проемов

на

стр. 1482.

Выберите окна, торцы которых требуется изменить, и нажмите дважды
на одно из них.

На палитре свойств разверните "Основные", а затем "Местоположение".

Щелкните на вкладке "Окно"

➤

панель "Торец"

➤

раскрывающемся

списке "Торец проема".

Выберите стиль торцов проемов.

2150 | Глава 25 Окна

AutoCAD Architecture 2011. Руководство пользователя (глава 25-28) - часть 1
