AutoCAD Architecture 2011. Руководство пользователя (глава 7-10)

ПРИМЕЧАНИЕ

Файлы стандартов проекта, палитры инструментов и Библиотека

компонентов копируются в новый проект только в том случае, если они
расположены в папке исходного проекта. На компоненты стандартов,
расположенных вне папки проекта, в новом проекте будут установлены ссылки
(эти компоненты не копируются).

Подробнее о создании проекта с заданными стандартами см. в разделе

Создание

нового проекта на основании шаблона (копирование проекта)

на стр. 342.

При создании нового проекта на основе шаблона, копируются все файлы из папки
проекта, включая чертежи проекта (DWG) и связанные с ними файлы XML. Если
требуется скопировать только файлы стандартов и вспомогательные файлы, а также
структуру проекта, то следует создать проект с копируемой структурой (см. раздел

Создание нового проекта со структурой уже имеющегося проекта

на стр. 345).

Настройка стандартов проекта

После настройки проекта можно настроить стандарты проекта. Если проект создан
на основе шаблона, исходные параметры стандартов проекта определяются шаблоном.
Если при создании проекта шаблон не использовался, параметры стандартов не
определены или используются параметры по умолчанию.

Параметры стандартов проекта включают:

■

стандартные стили

■

стандартные графические параметры

■

параметры синхронизации

■

стандарты AutoCAD (слои, размерные стили, текстовые стили и типы линий)

ПРИМЕЧАНИЕ

Для настройки стандартов проекта необходим доступ к одному или

более чертежам стандартов проекта. Если новый проект был создан на основе
проекта со стандартами, чертежи стандартов исходного проекта копируются в
новый проект и автоматически связываются с новым проектом. Если новый проект
создан не на основе шаблона, или основан на проекте без стандартов, то
необходимо определить один или более чертежей стандартов. Более подробные
сведения см. в разделе

Создание нового чертежа стандартов проекта

на стр. 717.

Настройка стандартов проекта | 651

Настройки стандартных стилей и графических параметров

Эта процедура используется для настройки стандартных стилей и графических
параметров проекта.

ПРИМЕЧАНИЕ

Стандартные стили включают стили объектов, определения,

профили, материалы, определения наборов характеристик и классификации.

Для настройки стандартных стилей и графических параметров нужно определить
один или более чертежей со стандартами проекта, в которых содержатся стандарты
для стилей и графических параметров. Такие чертежи могут быть файлами DWG,
DWT или DWS и добавляются в диалоговом окне настройки.

Файлы стандартов в настройке конфигурации отмечаются значками, расположенными
рядом с именами файлов.

Описание

Значок

Чертежи стандартов (DWG)

Шаблоны стандартов (DWT)

Файл стандартов AutoCAD (DWS)

Отсутствует файл стандартов

Порядок синхронизации

Если имеется несколько чертежей стандартов, связанных с определенным типом
стиля, то во время синхронизации экземпляр стиля в первом чертеже стандартов
используется в качестве стиля, с которым синхронизируется стиль в чертеже проекта.
Остальные чертежи с таким же стилем стандарта игнорируются.

652 | Глава 8 Стандарты проекта

Порядок чертежей стандартов

Нажмите

➤

"Открыть"

➤

"Проекция".

ПРИМЕЧАНИЕ

Для доступа к конфигурации стандартов только

текущего проекта щелкните на вкладке "Управление"

➤

панели

"Стандарты проекта"

➤

"Настроить"

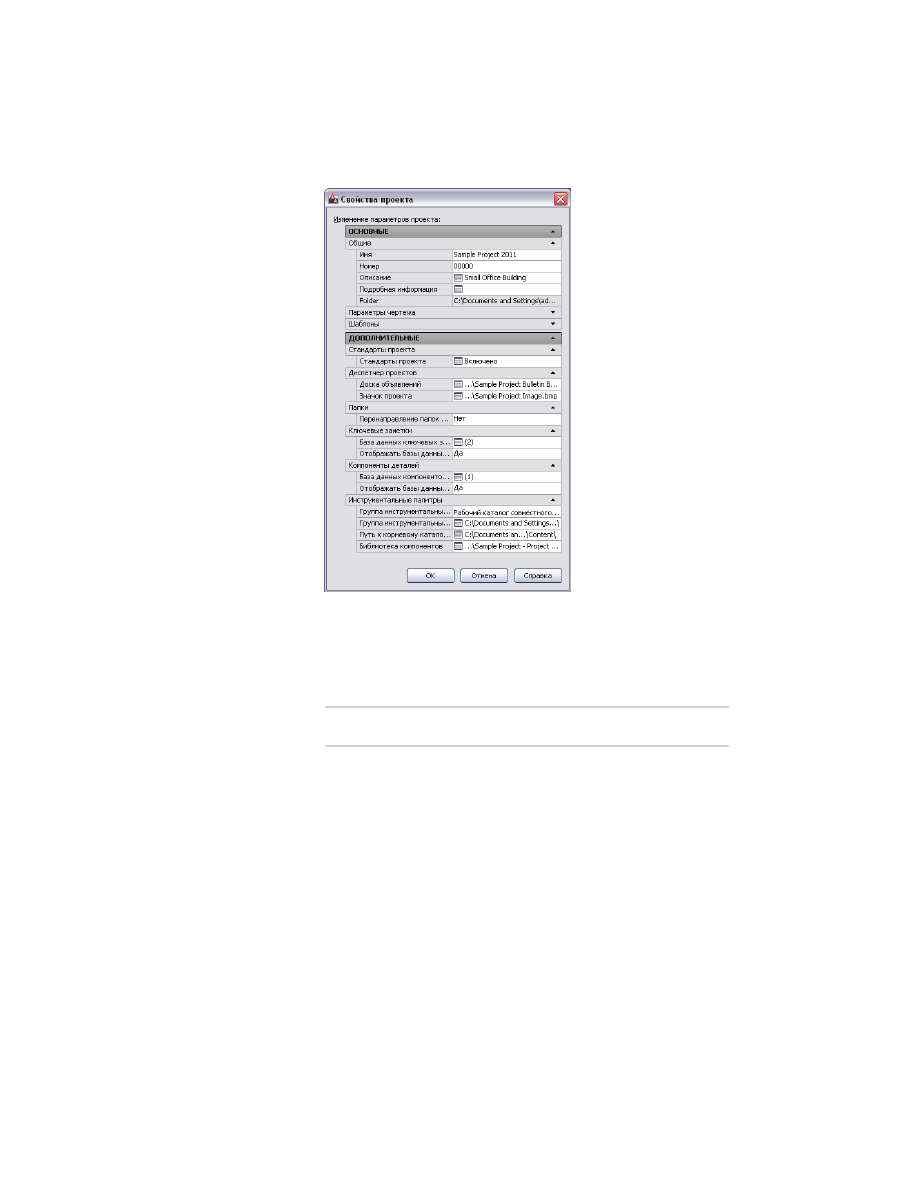

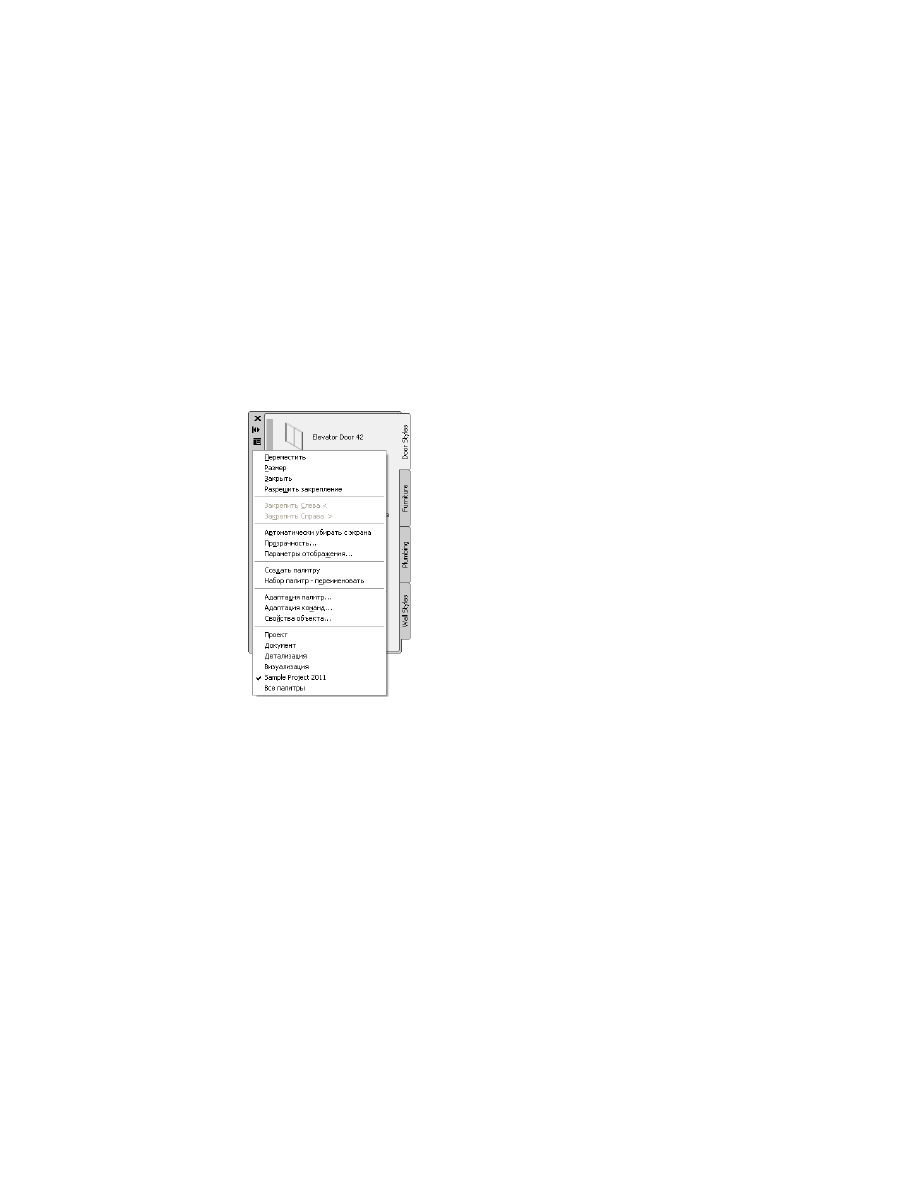

Выберите проект, для которого требуется настроить стандарты,
щелкните правой кнопкой и выберите "Свойства проекта".

Разверните список "Дополнительно" и щелкните "Стандарты проекта"

Настройка стандартов проекта | 653

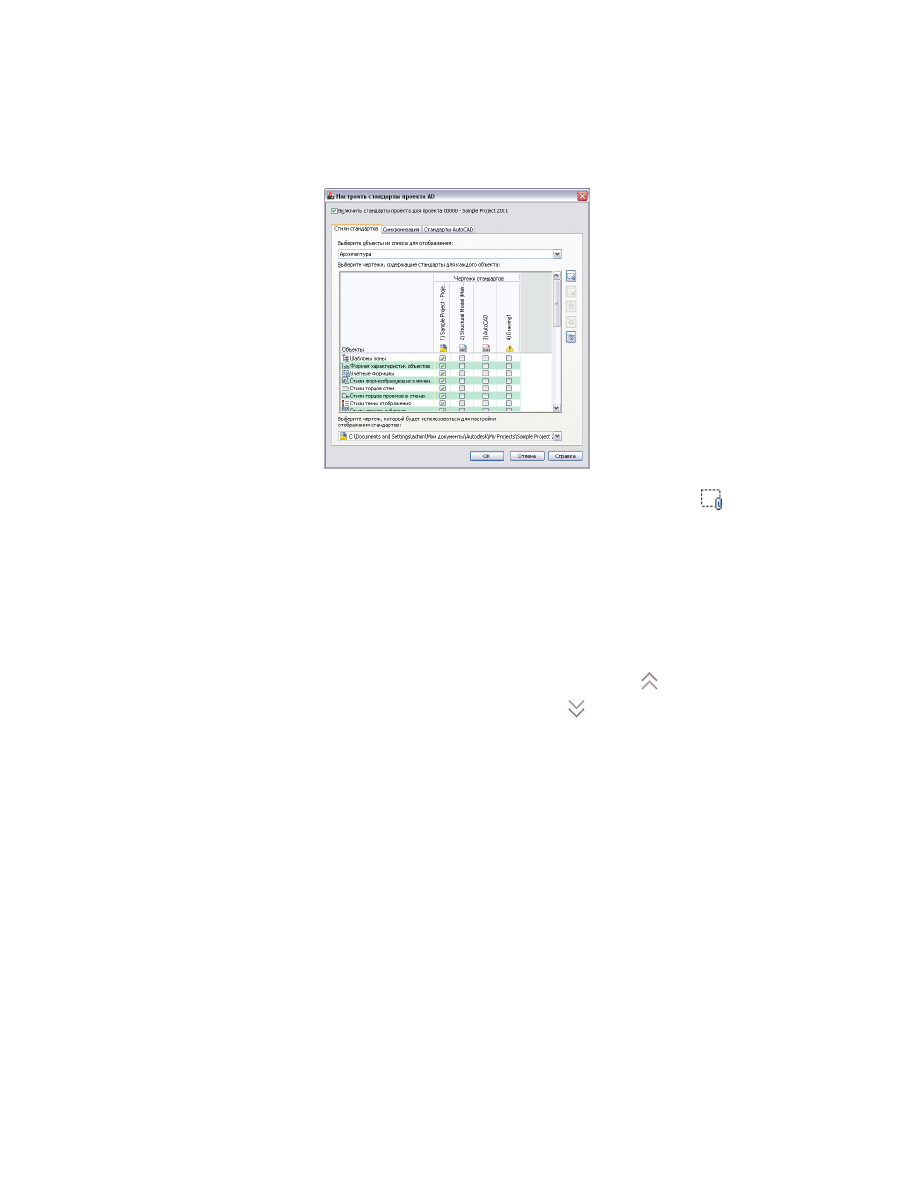

Чтобы добавить новый чертеж стандартов для стилей, щелкните

В диалоговом окне "Выбор чертежа стандартов" выберите файл DWG,
DWT или DWS, который содержит стандартные стили, и нажмите
"Открыть".

Если чертежей стандартов еще нет, см. раздел

Создание нового чертежа

стандартов проекта

на стр. 717.

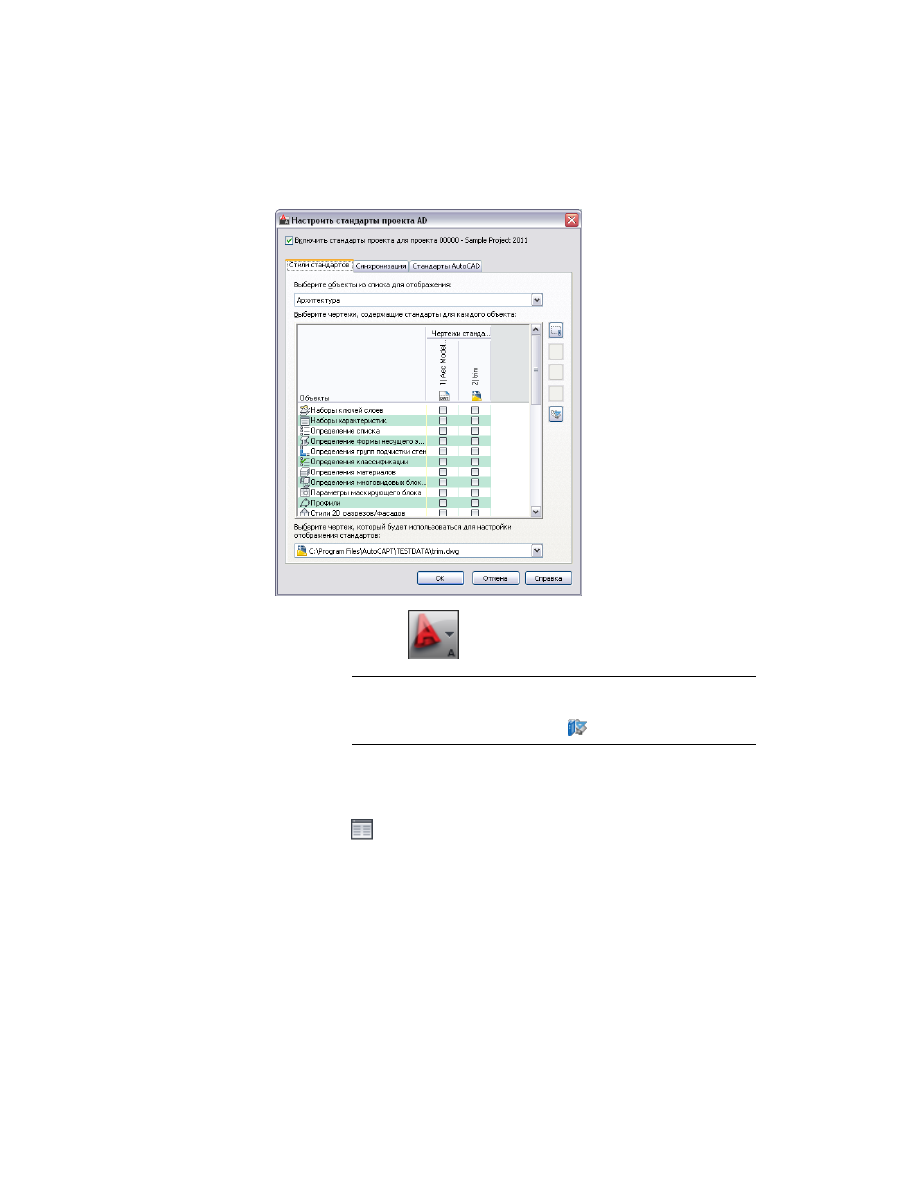

В списке "Чертежи стандартов" добавьте новый чертеж стилей. Порядок
столбцов (слева направо) определяет порядок поиска и приоритет во
время синхронизации. Чтобы изменить порядок чертежей, следует

выбрать имя чертежа в заголовке столбца и щелкнуть

, чтобы

переместить чертеж вверх, или щелкнуть

, чтобы переместить

чертеж вниз.

После добавления чертежей стилей в настройку стандартов проекта,
следует определить типы стилей, для который стили чертежа являются
стандартами. Для этого необходимо связать каждый тип стиля с
чертежом стандартов. Типы стилей перечислены в "Объектах" на вкладке
"Стандартные стили". Здесь можно найти все типы стилей из Диспетчера
стилей.

Чтобы отобразить типы стилей одной категории стилей, следует выбрать
категорию отображаемых объектов в раскрывающемся списке "Выбор
объектов". Если требуется просмотреть все категории стилей, выберите
"Все объекты".

654 | Глава 8 Стандарты проекта

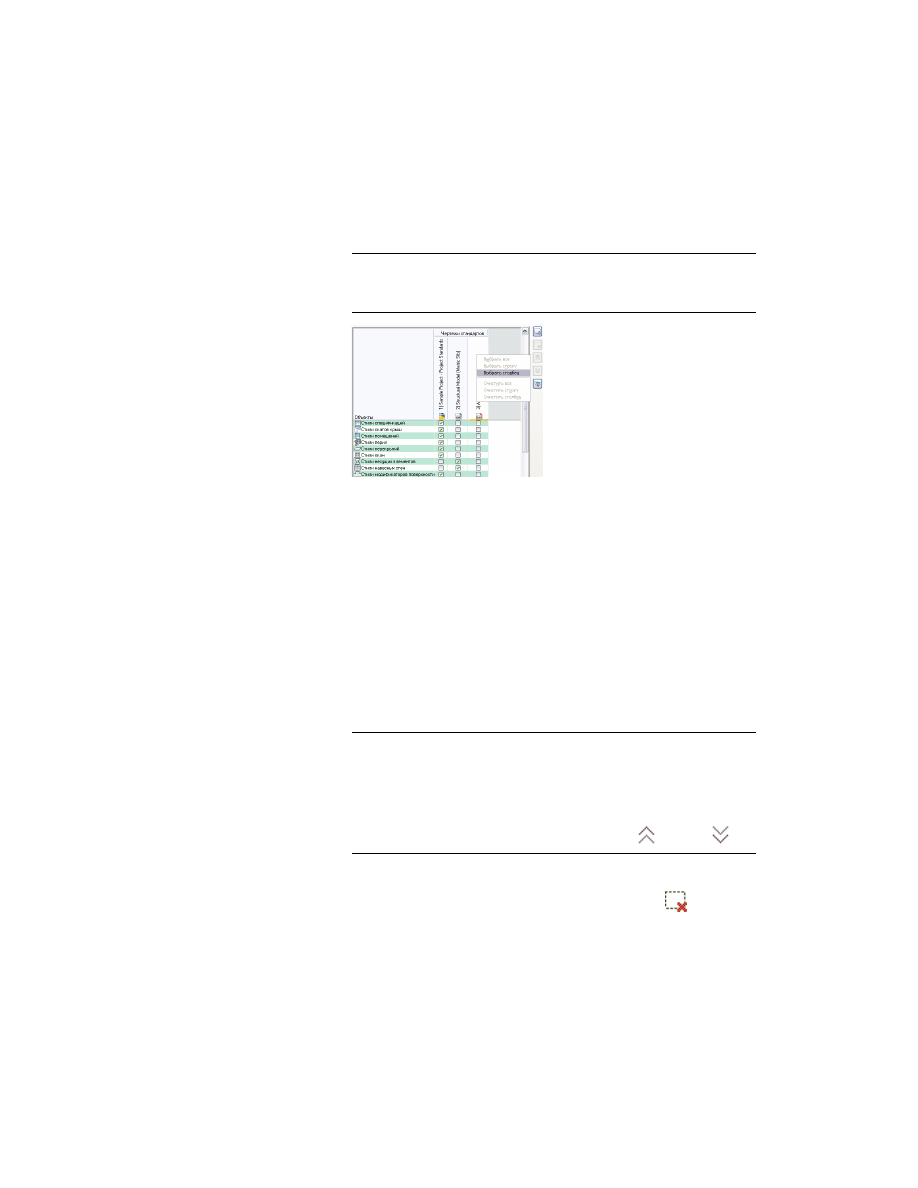

Чтобы определить, какой тип стиля должен управляться определенным
чертежом стандартов, установите флажок с типом стиля в
соответствующем столбце чертежа.

СОВЕТ

Если требуется выбрать один чертеж для всех типов стилей,

нажмите правую кнопку мыши на заголовке, а затем на "Выбор
столбца".

Если тип стиля не связан с чертежом стандартов, то такой стиль не
будет управляться стандартами. Например, если чертеж стандартов
Standard Styles 1.dwg не был связан с типом стилей стен, то даже если
типы стен из этого чертежа стандартов существуют в чертеже проекта,
они при синхронизации будут считаться "нестандартизированными".

Если выбрать несколько чертежей стандартов для одного типа стиля,
то при синхронизации выполнится поиск данного типа стиля в каждом
чертеже в соответствии с порядком, установленном для чертежей. Это
означает, что можно распределять стандартные стили по типу стилей
в различных чертежах. Например, можно хранить стили бетонных стен
в чертеже стандартов "Стили стен - бетон (британские единицы)", а
стили кирпичных стен - в чертеже "Стили стен - кирпич (британские
единицы)".

ПРИМЕЧАНИЕ

Если в двух чертежах стандартов содержится стиль с

одинаковым именем и типом, при синхронизации используется
первый чертеж стандартов. Следующие экземпляры этого стиля
игнорируются. Порядок чертежей стандартов определяется их
положением слева направо в таблице. Для изменения порядка

чертежей следует использовать кнопки "Вверх"

и "Вниз"

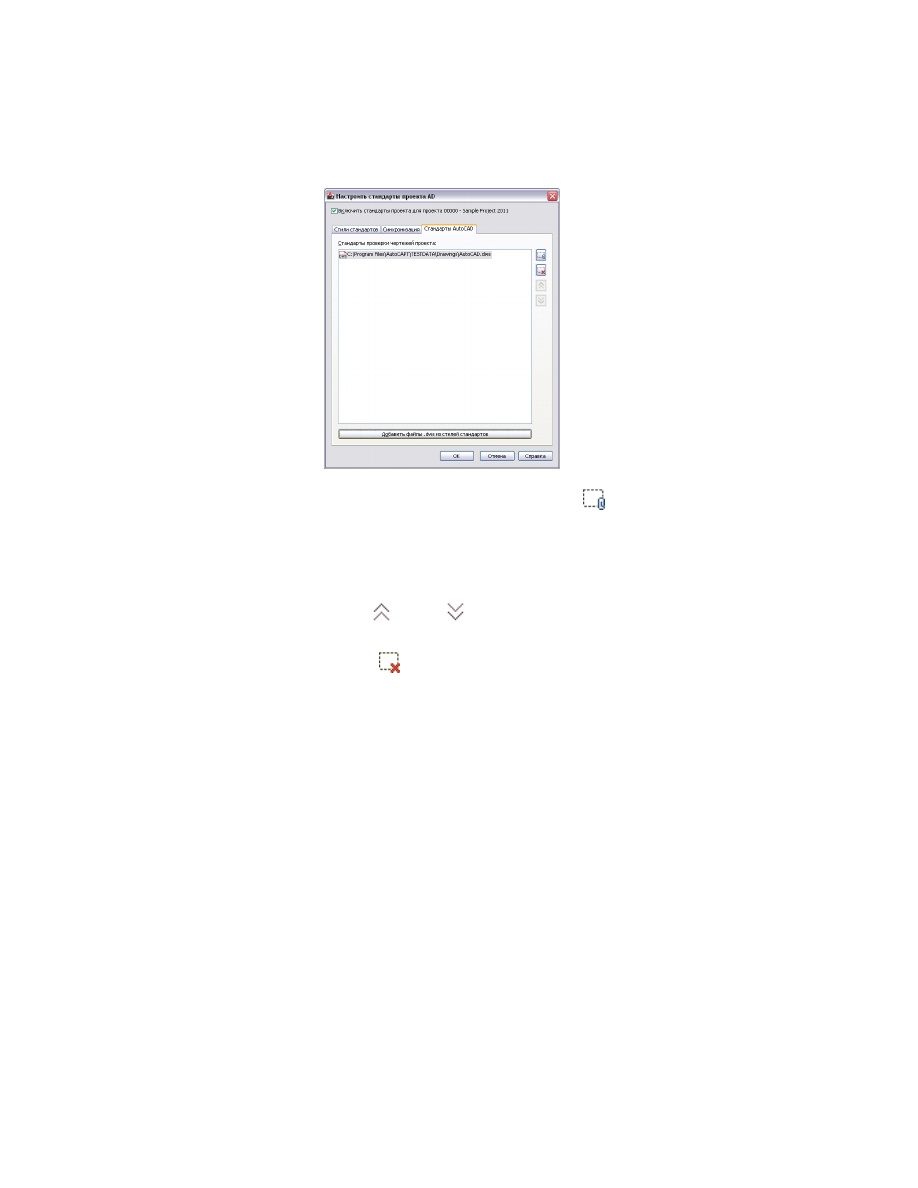

Чтобы удалить из проекта чертеж стандартов стилей, следует щелкнуть

на его имени в списке "Чертежи стандартов" и нажать

Настройка стандартов проекта | 655

При удалении чертежа стандартов из списка удаляется только ссылка
на этот чертеж в проекте. Файл чертежа при этом не удаляется.

Далее требуется определить чертежи стандартов в проекте для
графических параметров. Для графических параметров можно назначить
только один чертеж стандартов. Чертеж стандартов графических
параметров может быть чертежом, назначенным в качестве чертежа
стандарта стилей.

Выберите тот файл из "Выбора чертежа", который будет использоваться
в качестве стандарта для графических параметров. При необходимости
выберите "Обзор" и найдите нужный файл.

ПРИМЕЧАНИЕ

Если используется чертеж стандартов экранных

параметров, отличный от чертежа стандартов стилей, или если имеется
несколько чертежей стандартов стилей, то необходимо убедиться,
что чертежи стандартов стилей включены в синхронизацию с
чертежом стандартов графических параметров. Более подробные
сведения см. в разделе

Синхронизация стандартов проекта друг с

другом

на стр. 737.

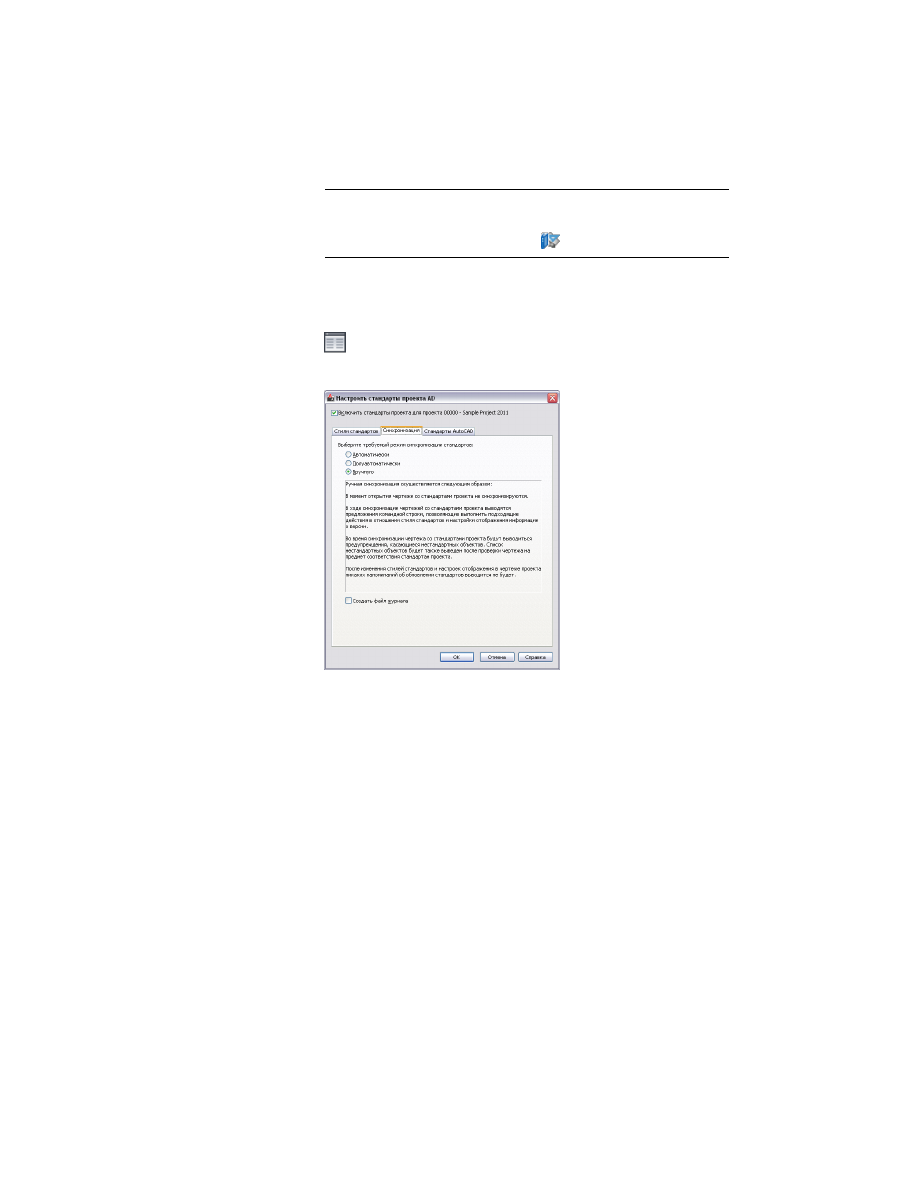

Перейдите на вкладку "Синхронизация".

Если в проект добавлен чертеж стандартов и он расположен в каталоге
проекта, в чертеже всем стилями и графическим параметрам
автоматически назначается исходная версия. Если новый чертеж
стандартов расположен вне каталога проекта и еще не имеет
установленных версий, для него необходимо выполнить процедуру
присвоения версий, как описано в разделе

Присвоение версии чертежу

стандартов проекта

на стр. 734. Подробнее о присвоении версий см.

раздел

Присвоение версий стандартам

на стр. 720.

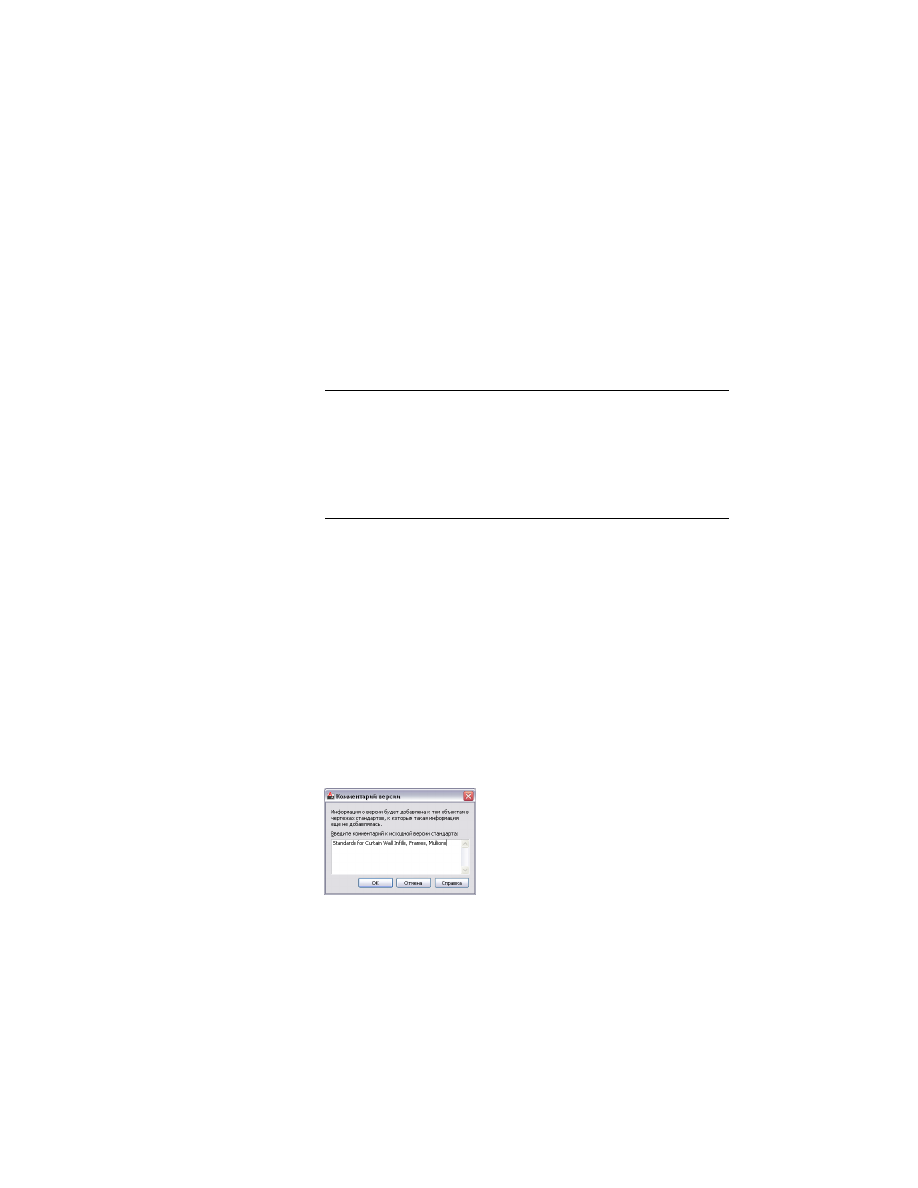

Если необходимо, введите универсальный комментарий ко всем стилям
и графическим параметрам, которым присвоена версия.

Например, можно добавить комментарий с данными об изменениях в
данной версии.

Нажмите "ОК".

656 | Глава 8 Стандарты проекта

ПРИМЕЧАНИЕ

Если для чертежей стандартов установлен статус

"только чтение", в таких файлах невозможно выполнить присвоение
версий автоматически. В таком случае необходимо выполнить
присвоение версий вручную, изменив статус файла на "чтение-запись".

Опции синхронизации

Если проект использует стандарты, его необходимо периодически синхронизировать
со стандартами для их соблюдения. Во время синхронизации со своими стандартами
стили и графические параметры в проекте или в чертеже проекта сравниваются со
стандартами проекта, в случае несоответствия версий выполняется их фиксация.

Можно выбрать различные опции синхронизации. Перед выбором настроек следует
изучить нужный рабочий процесс и определить оптимальный выбор. Следует
учитывать, что выбранная опция будет использоваться всеми пользователями
проекта.

Автоматическая синхронизация

При выборе автоматической синхронизации определяются следующие параметры.

■

Чертежи проекта сравниваются со стандартами проекта только в том случае,
если они открыты.

■

В случае несоответствия версий между чертежами и стандартами проекта, стили
и графические параметры в чертеже проекта перезаписываются стилями и
графическими параметрами из стандартов проекта без подсказки. Пользователь
не может остановить обновление.

■

Во время автоматической синхронизации не выдается уведомлений о
нестандартизированных стилях и графических параметрах в чертеже проекта.
Если нестандартизированные стили и графические параметры существуют, они
игнорируются.

СОВЕТ

Чтобы включить отображение нестандартизированных стилей и

графических параметров, можно выполнить проверку чертежа, как описано в
разделе

Проверка проекта или чертежа

на стр. 714.

■

Когда пользователи изменяют стандартный стиль или графические параметры
в чертеже проекта, подсказка о необходимости выгрузить стили или графические
параметры в стандарты проекта не выводится. До тех пор, пока пользователь не
выгрузит измененные объекты в чертеж стандартов вручную, такие объекты не
будут копироваться в чертеж стандартов.

Настройка стандартов проекта | 657

Полуавтоматическая синхронизация

При выборе полуавтоматической синхронизации определяются следующие
параметры.

■

Чертежи проекта сравниваются со стандартами проекта только в том случае,
если они открыты.

■

В случае несоответствия версий между чертежом и стандартами проекта,
выводится диалоговое окно уведомления, в котором пользователь может выбрать,
перезаписывать ли стили и графические параметры в чертеже проекта
стандартами. В диалоговом окне имеется опция игнорирования
несоответствующих стилей и графических параметров.

■

Нестандартизированные стили и графические параметры в чертеже проекта
отображаются в виде списка.

■

Когда пользователи изменяют стандартный стиль или графические параметры
в чертеже проекта, выводится подсказка о необходимости выгрузить стили или
графические параметры в стандарты проекта.

Пошаговая синхронизация

При выборе пошаговой синхронизации определяются следующие параметры:

■

Чертежи проекта

не

сравниваются и не синхронизируются со стандартами объекта

во время открытия чертежа. Чтобы выполнить синхронизацию, пользователь
должен запустить ее вручную Более подробные сведения см. в разделе

Синхронизация проекта со стандартами

на стр. 691.

■

Нестандартизированные стили и графические параметры в чертеже проекта
отображаются в виде списка.

■

Когда пользователи изменяют стандартный стиль или графические параметры
в чертеже проекта, подсказка выгрузить стили или графические параметры в
стандарты проекта

не

выводится. До тех пор, пока пользователь не выгрузит

измененные объекты в чертеж стандартов вручную, такие объекты не копируются
в чертеж стандартов.

658 | Глава 8 Стандарты проекта

Настройки синхронизации действительны для всех пользователей проекта. Таким
образом, выбранный метод синхронизации должен соответствовать технологическому
процессу, необходимому большинству пользователей. Например, если файлы всех
пользователей постоянно должны быть синхронизированы со стандартами проекта,
следует выбрать автоматическую синхронизацию. Если требуется повышенная
прозрачность и контроль пользователей, следует выбрать полуавтоматическую или
пошаговую синхронизацию.

Если выбрана автоматическая синхронизация, то синхронизация чертежей проекта
выполняется "незаметно" в фоновом режиме. Во время открытия каждый чертеж
автоматически синхронизируется со стандартами без уведомления пользователей.
Если выбрана полуавтоматическая или пошаговая синхронизация, то возможен
больший контроль и больше информации о процессе синхронизации; можно
отобразить список нестандартных стилей и графических параметров, нестандартные
или старые версии, и в каждом случае принять решение о необходимости
синхронизации.

Настройка синхронизации AD-стандартов

Эта процедура используется для настройки опций синхронизации для AD стандартов
проекта.

ПРИМЕЧАНИЕ

Задаваемые настройки синхронизации относятся только к

синхронизации стилей и графических параметров AD стандартов в проекте в
соответствии с описанием в разделе

Настройки стандартных стилей и графических

параметров

на стр. 652. Эти настройки не влияют на синхронизацию стандартов

AutoCAD в проекте, как определено в разделе

Настройка "Стандартов AutoCAD"

на стр. 661. Более подробную информацию о синхронизации см. в разделе

Синхронизация проекта со стандартами

на стр. 691.

ПРИМЕЧАНИЕ

Настройки в диалоговом окне относятся к управлению процессом

синхронизации чертежей проекта с чертежами стандартов проекта. Они не
определяют порядок синхронизации чертежей стандартов проекта друг с другом.
Более подробную информацию о синхронизации чертежей стандартов проекта
см. в разделе

Синхронизация стандартов проекта друг с другом

на стр. 737.

Нажмите

➤

"Открыть"

➤

"Проекция".

Настройка стандартов проекта | 659

ПРИМЕЧАНИЕ

Для доступа к конфигурации стандартов только

текущего проекта щелкните на вкладке "Управление"

➤

панели

"Стандарты проекта"

➤

"Настроить"

Разверните список "Дополнительно" и выберите "Стандарты проекта"

Перейдите на вкладку "Синхронизация".

Выберите метод синхронизации для проекта.

Более подробную информацию о доступных методах синхронизации
см. в разделе

Опции синхронизации

на стр. 657.

Чтобы создать файл журнала синхронизации, следует выбрать "Создать
файл журнала".

После создания файла журнала можно выбрать формат отчета: XML
или HTML. Файл журнала содержит информацию о
синхронизированных чертежах, использованных стандартах чертежей
и изменениях в стилях стандартов и графических параметрах,
выполненных в процессе синхронизации.

Нажмите "ОК" или перейдите на вкладку "Стандарты AutoCAD".

660 | Глава 8 Стандарты проекта

Настройка "Стандартов AutoCAD"

Эта процедура используется для настройки стандартов AutoCAD для проекта.

Стандарты AutoCAD включают: слои AutoCAD, размерные стили AutoCAD, текстовые
стили и типы линий; стандарты AutoCAD содержатся в файлах DWS. Нельзя задать
различные файлы DWS для различных компонентов; например, нельзя задать один
DWS файл для стилей размеров, а другой - для типов линий. Обрабатываются все
параметры во всех файлах DWS. В случае конфликта данных в различных файлах
DWS используется первый файл в списке. Если необходимо изменить приоритетность,
можно изменить порядок DWS файлов. Дополнительную информацию см. в разделе
"Определение стандартов" в справочной системе AutoCAD.

При настройке стандартов AutoCAD в каталоге проекта создается пакетный файл
контроля CHX с таким же именем, как и файл проекта. Файл CHX содержит все
чертежи проекта, которые должны проверяться, и все указанные файлы DWS, по
чертежам которых должна выполняться проверка. Этот пакетный файл можно
использовать для проверки всего проекта или в ручном режиме для проверки
отдельных чертежей проекта. Более подробные сведения см. в разделах

Синхронизация проекта со стандартами AutoCAD

на стр. 711 и

Синхронизация

чертежа проекта со стандартами AutoCAD

на стр. 713.

Нажмите

➤

"Открыть"

➤

"Проекция".

Выберите проект, для которого требуется настроить AD стандарты,
щелкните правой кнопкой и выберите "Свойства проекта".

Разверните список "Дополнительно" и выберите "Стандарты проекта"

Перейдите на вкладку "Стандарты AutoCAD".

Настройка стандартов проекта | 661

Чтобы добавить новый DWS файл, нажмите

По умолчанию новый файл DWS добавляется в конец списка. Это
означает, что он будет обрабатываться последним, приоритет имеют
настройки в файлах DWS, расположенных выше в списке.

Изменить порядок файлов DWS в списке можно с помощью кнопок

"Вверх"

и "Вниз"

Чтобы удалить файл DWS из списка, выберите имя файла в списке и

нажмите

При удалении файла DWS из списка удаляется только ссылка на этот
файл в проекте. Сам файл при этом не удаляется.

Если файлы DWS заданы в качестве чертежей AD стандартов в

Настройки стандартных стилей и графических параметров

на стр. 652,

их можно многократно использовать для стандартов AutoCAD. Для
этого следует в "Стандартных стилях" нажать "Добавить .dws файлы".
При этом файлы AD стандартов копируются на вкладку "Стандарты
AutoCAD" и используются в качестве стандартов AutoCAD в проекте.

Копирование стандартов проекта из другого проекта

Эта процедура используется для копирования параметров стандартов проекта из
уже существующего проекта.

662 | Глава 8 Стандарты проекта

При копировании стандартов проекта копируются следующие параметры:

■

в новый проект копируются чертежи стандартных стилей и режимов настройки
экрана, или на них устанавливается ссылка;

■

в новый проект копируются чертежи стандартов AutoCAD, или на них
устанавливается ссылка;

■

в новый проект копируется связь чертежей стандартов с типами стилей;

■

в новый проект копируются параметры синхронизации.

При копировании стандартов из существующего в новый проект, чертежи стандартов
могут либо копироваться в новый проект, либо на них устанавливаются ссылки.

■

Если чертежи стандартов проекта из копируемого проекта расположены в
каталоге проекта, то они копируются в новый проект. Это полезно в том случае,
если требуется иметь отдельный набор чертежей стандартов для каждого
созданного проекта. Таким образом можно выполнять изменения для
определенного проекта по каждому набору стандартов проекта.

■

Если чертежи стандартов из копируемого проекта расположены вне каталога
проекта, они не копируются в новый проект, на них устанавливаются ссылки.
Такой вариант полезно использовать тогда, когда стандарты проекта не являются
характерными только для одного проекта, а скорее являются характерными для
стандартов отдела или компании. Если выполняются изменения в чертеже
стандартов проекта, на который ссылаются несколько проектов, то все такие
проекты можно синхронизировать с выполненными изменениями.

Нажмите

➤

"Открыть"

➤

"Проекция".

Разверните список "Дополнительно" и выберите "Стандарты проекта"

Перейдите на вкладку "Стандартные стили".

Нажмите

В диалоговом окне "Выбрать проект" следует выбрать файл проекта
(APJ), из которого требуется скопировать стандарты проекта, а затем
нажать "Открыть".

Настройка стандартов проекта | 663

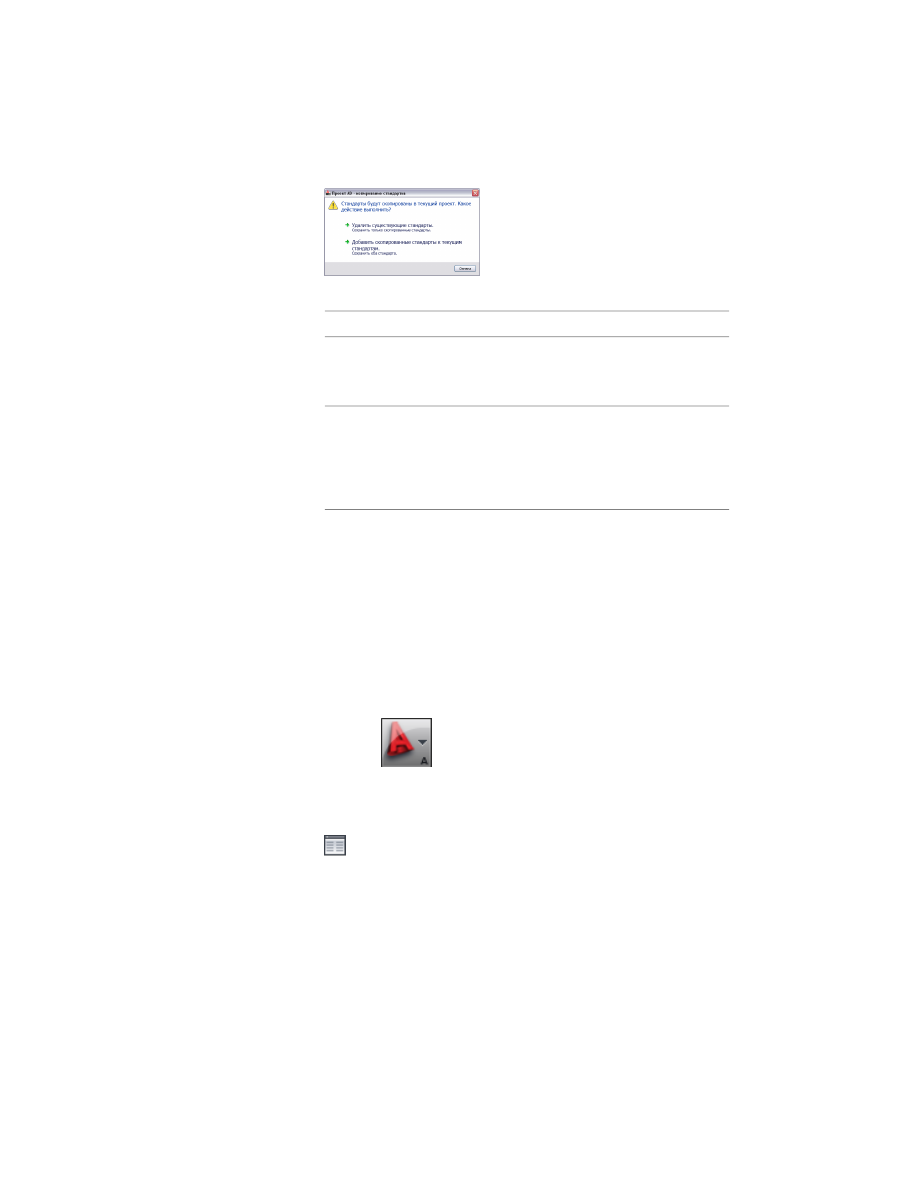

Выберите параметры, которые нужно скопировать.

то…

Если требуется…

нажмите "Удалить существующие парамет-
ры".

перезаписать существующие
стандарты проекта копируемы-
ми стандартами,

нажмите "Добавить копируемые парамет-
ры к существующим".
Существующие параметры, несовмести-
мые с копируемыми, заменяются на копи-
руемые параметры.

добавить стандарты из выбран-
ного проекта к существующим
стандартам проекта,

Дважды нажмите "OK".

Подключение стандартов проекта

После определения для проекта стандартов, их необходимо подключить к проекту.

Работая с настройкой стандартов проекта, можно не подключать стандарты к проекту
немедленно, так как стандартные стили еще будут добавляться, удаляться или
изменяться. После завершения настройки стандарты все же необходимо подключить
к проекту.

Нажмите

➤

"Открыть"

➤

"Проекция".

Выберите проект, для которого требуется подключить стандарты AD,
щелкните правой кнопкой и выберите "Свойства проекта".

Разверните список "Дополнительно" и выберите "Стандарты проекта"

Выберите "Подключить стандарты для проекта" <наименование
проекта>.

Дважды нажмите "OK".

664 | Глава 8 Стандарты проекта

Активируется выбранный режим синхронизации (автоматическая,
полуавтоматическая или пошаговая).

ПРИМЕЧАНИЕ

Подключение стандартов к проекту не означает, что

стандартные стили и графические параметры копируются в чертежи
проекта. Информацию о добавлении стандартных стилей и
графических параметров к чертежам проекта см. в разделе

Добавление стандартов к чертежу проекта

на стр. 686.

Создание отчета о настройке стандартов проекта

Эта процедура используется для создания HTML или XML отчета, в котором
перечислены чертежи стандартов проекта, стандартные стили и графические
параметры, а также их история версий.

Убедитесь, что проект, для которого создается отчет о настройке
стандартов, является текущим проектом.

Сведения о настройке текущего проекта см. в разделе

Как сделать проект

текущим

на стр. 341.

Щелкните на вкладке "Управление"

➤

панели "Стандарты проекта"

➤

"Отчет о настройке"

В диалоговом окне "Сохранить отчет о настройке" выберите имя файла,
местоположение и формат отчета.

Нажмите "Сохранить".

Отчет сохраняется в указанном месте, его можно просмотреть с
помощью Интернет-обозревателя или редактора XML.

Настройка стандартных инструментов в проекте

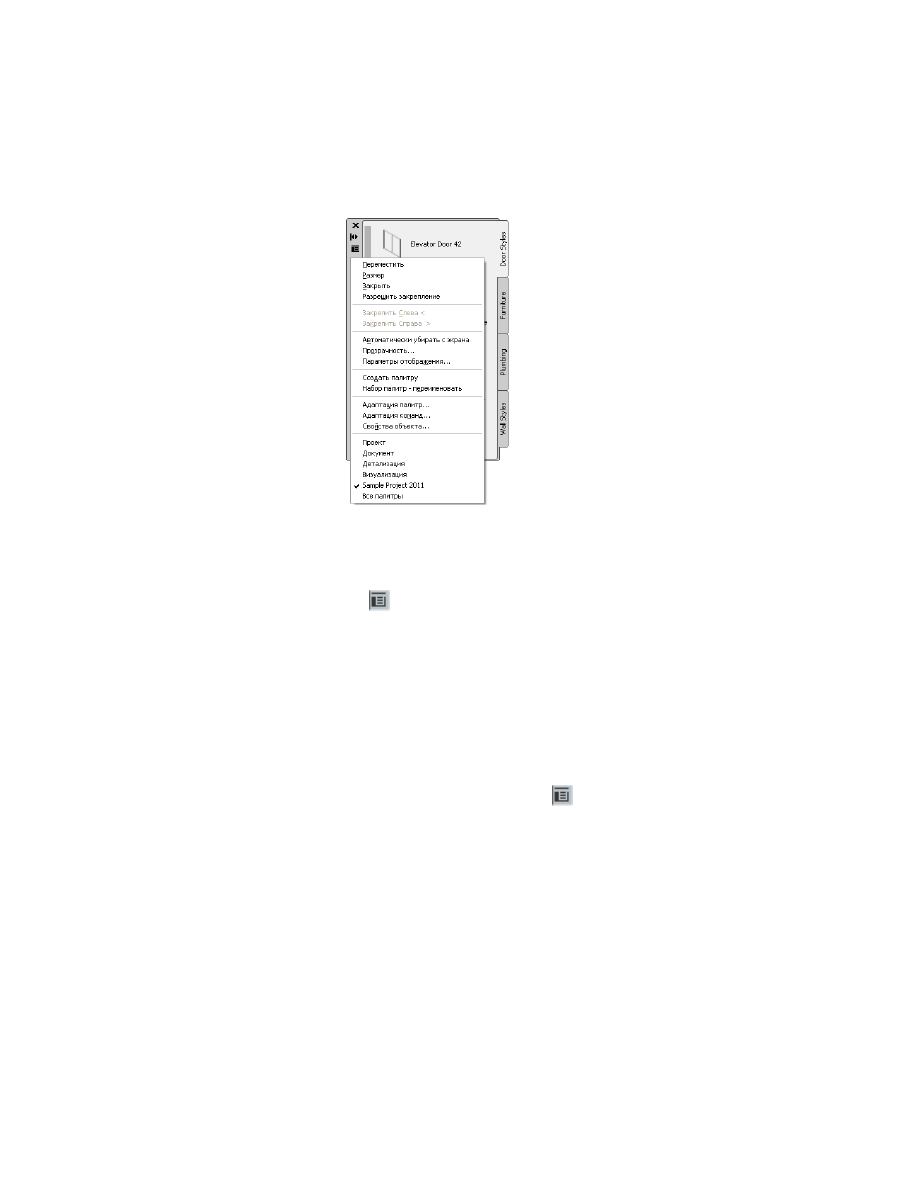

У каждого проекта имеется связанная с ним группа палитр инструментов проекта.
Если используются стандарты проекта, инструменты должны указывать на
стандартные стили из чертежа стандартов проекта. Для облегчения работы с
инструментами проекта в Библиотеке компонентов создается библиотека проекта.

Настройка палитры стандартных инструментов, как правило, выполняется
администратором САПР или владельцем проекта. В зависимости от требований
проекта для достижения нужного результата выполняются различные действия. При
создании палитры инструментов проекта следует учитывать следующие моменты:

Настройка стандартных инструментов в проекте | 665

"Индивидуальный рабочий каталог" и "Рабочий каталог совместного
доступа"

Администратор САПР решает, создать общую группу инструментов и палитр для
всех пользователей проекта и обеспечить к ней общий доступ или задать каталог
проекта и Библиотеку компонентов и, возможно, создать стартовый набор палитр,
который будет копироваться на компьютеры пользователей. Более подробные
сведения см. в разделе

Ознакомьтесь перед началом работы: Работа в сетях

на стр.

330.

AutoCAD Architecture загружает палитры инструментов, расположенные по
указанным адресам на вкладке "Файлы" диалогового окна "Настройка". Проекты
позволяют задавать дополнительные пути к местоположениям файлов палитр
инструментов, в которых содержатся палитры инструментов, характерные для
проекта. Данный путь добавляется к текущему профилю при выборе данного проекта
в качестве текущего и удаляется при закрытии проекта или выборе другого проекта.

Проекты поддерживают два варианта для режима работы с палитрами инструментов.

"Индивидуальный рабочий каталог":

рекомендованная опция. Индивидуальный

рабочий каталог используется в Библиотеке компонентов совместно с каталогами
инструментов проекта. В таком режиме пользователи получают доступ к необходимым
инструментам и палитрам инструментов из каталогов инструментов в Библиотеке
компонентов на индивидуальной основе. С помощью возможности
обновления/связывания в Библиотеке компонентов можно изменить в каталогах
проекта исходные инструменты и палитры инструментов, а члены группы
проектировщиков для получения последних версий могут обновить свои инструменты
и палитры. Таким образом, рабочее пространство каждого пользователя остается
уникальным, а связанные палитры можно обновлять в глобальном масштабе.

Дополнительно для членов группы можно создать стартовый набор палитр
инструментов, включающий исходное размещение и порядок инструментов. Для
этого следует создать палитры проекта на своем рабочем пространстве, а затем в
проводнике Windows скопировать файлы на место, указанное в свойствах проекта
для файла палитры инструментов. Подробности см. ниже в примере рабочего
процесса.

"Рабочий каталог совместного доступа"

: данную опцию рекомендуется

использовать, если требуется передать набор палитр инструментов проекта всем
членам проекта. В таком случае пользователи не могут изменять инструменты проекта
или палитры инструментов в Библиотеке компонентов. Для создания совместного
рабочего пространства следует указать сетевое местоположение общего доступа и
поместить туда файл палитры инструментов проекта. В текущем проекте путь к
данному местоположению будет добавлен к профилю каждого участника проекта,
при этом доступ пользователей к совместному каталогу должен быть "только чтение".
В противном случае изменения, сделанные одним пользователем, изменят настройки

666 | Глава 8 Стандарты проекта

всех пользователей, последний вид инструментов будет соответствовать последнему
изменению.

ПРИМЕЧАНИЕ

При изменении совместно используемых палитр инструментов они

не копируются на диск до тех пор, пока не будет закрыт проект и AutoCAD
Architecture. Аналогично этому обновления не будут доступны другим
пользователям до следующего открытия проекта, или до того момента, пока не
будет закрыт и повторно открыт AutoCAD Architecture и проект будет установлен
текущим.

Использование Библиотеки компонентов и Диспетчера стилей

В Библиотеке компонентов можно создать стандартный каталог и указать стандартную
библиотеку компонентов проекта. Каталог и библиотеку можно использовать для
перетаскивания инструментов и палитр на рабочее пространство или в палитры
инструментов проекта. В этом возникает необходимость в случае, если в проекте
установлена опция "Индивидуальный рабочий каталог". Чтобы запретить
пользователям доступ к Библиотеке компонентов со стандартными инструментами,
не следует назначать библиотеку для проекта. В таком случае вам нужно будет создать
палитры инструментов проекта из стандартных стилей в Диспетчере стилей. Как
правило, это делается при включенной опции "Рабочий каталог совместного доступа".

Использование связанных и несвязанных инструментов

При создании палитр в Библиотеке компонентов проекта из каталога проекта, можно
либо установить связь для палитр и инструментов из Библиотеки компонентов, либо
создать несвязанную копию палитр проекта. Если требуется часто вносить обновления
в Библиотеку компонентов, рекомендуется использовать связанные инструменты и
палитры.

Далее представлены два рабочих процесса по настройке стандартных инструментов.
Первый основан на индивидуальных рабочих каталогах и предоставляет больше
свободы отдельным пользователям проекта. Второй основан на рабочем каталоге
совместного доступа, здесь больше внимания уделяется поддержке установленной
структуры.

Рабочий процесс 1. Использование индивидуального рабочего каталога

Создать в чертежах стандартов стандартные стили и связать их с проектом.
Более подробные сведения см. в разделе

Создание нового чертежа стандартов

проекта

на стр. 717 и

Настройки стандартных стилей и графических параметров

на стр. 652.

Настройка стандартных инструментов в проекте | 667

Создайте из чертежей стандартов один или несколько каталогов инструментов.
Более подробные сведения см. в разделе

Создание каталога инструментов

проекта

на стр. 669.

Создайте в Библиотеке компонентов библиотеку проекта и добавьте стандартные
каталоги. Более подробные сведения см. в разделе

Добавление каталога проекта

к Библиотеке компонентов

на стр. 675.

СОВЕТ

По умолчанию каталоги инструментов устанавливаются как связанные.

Это облегчает их обновление после копирования в палитры инструментов
рабочего пространства.

Укажите местоположение файла палитры инструментов проекта. Более
подробные сведения см. в разделе

Добавить библиотеку проекта и группу палитр

инструментов

на стр. 675.

СОВЕТ

Если используется один из шаблонов проекта, входящих в состав

программы, по умолчанию местоположение файла палитры инструментов
определяется как

<Каталог проекта>\WorkspaceToolPalettes

Укажите тип хранения палитр инструментов как "Индивидуальный рабочий
каталог".

Свяжите с проектом созданную библиотеку компонентов. Более подробные
сведения см. в разделе

Добавить библиотеку проекта и группу палитр

инструментов

на стр. 675.

Создайте группу палитр инструментов проекта. Более подробные сведения см.
в разделе

Создание группы палитр инструментов

на стр. 683.

Если требуется, чтобы у всех пользователей при открытии проекта были
инструменты, заданные в рабочем пространстве, следует скопировать палитры
в местоположение, указанное в пути к папке с файлами палитр инструментов.
Более подробные сведения см. в разделе

Копирование палитр инструментов

проекта в папку с файлами палитр инструментов

на стр. 685.

Если требуется, чтобы у всех пользователей проекта были такие же группы
палитр, размеры значков и порядок расположения, как задано, следует
скопировать профиль проекта (AWS) в местоположение, указанное путем к
папке с файлами палитр инструментов. Таким образом, профили новых
пользователей проекта будут устанавливаться в соответствующие папки
"Документы и настройки". Более подробные сведения см. в разделе

Добавление

профиля проекта к папке с файлами палитр инструментов

на стр. 685.

668 | Глава 8 Стандарты проекта

Рабочий процесс 2. Использование рабочего каталога совместного
доступа

Создайте в чертежах стандартов стандартные стили и свяжите их с проектом.
Более подробные сведения см. в разделе

Создание нового чертежа стандартов

проекта

на стр. 717 и

Настройки стандартных стилей и графических параметров

на стр. 652.

Укажите местоположение файла палитры инструментов проекта. Более
подробные сведения в разделе

Добавить библиотеку проекта и группу палитр

инструментов

на стр. 675.

СОВЕТ

Если работа ведется с использованием рабочего каталога совместного

доступа, то рекомендуется изменить статус папки с файлами палитр
инструментов на "только чтение".

Укажите тип хранения палитр инструментов как "Рабочий каталог совместного
доступа".

Создайте группу палитр инструментов проекта. Более подробные сведения см.
в разделе

Создание группы палитр инструментов

на стр. 683.

Добавление

профиля проекта к папке с файлами палитр инструментов

на стр. 685.

Создание каталога инструментов проекта

Каталог инструментов проекта должен содержать инструменты из чертежей
стандартов проекта. Самый простой способ сформировать каталог инструментов из
чертежей стандартов заключается в создании нового каталога инструментов на основе
одного или более чертежей стандартов проекта, или в добавлении инструментов из
чертежа стандартов проекта в существующий каталог инструментов.

Затем каталог инструментов можно добавить в Библиотеку компонентов, связанную
с проектом. Это облегчает использование инструментов в чертеже или добавление
инструментов в палитры инструментов проекта.

Создание каталога инструментов проекта | 669

Создание каталога стандартных инструментов проекта

Эта процедура используется для создания нового каталога инструментов на основе
имеющихся чертежей стандартов. Следует указать стили, из которых будут созданы
инструменты, и способ организации инструментов - в категориях или палитрах.

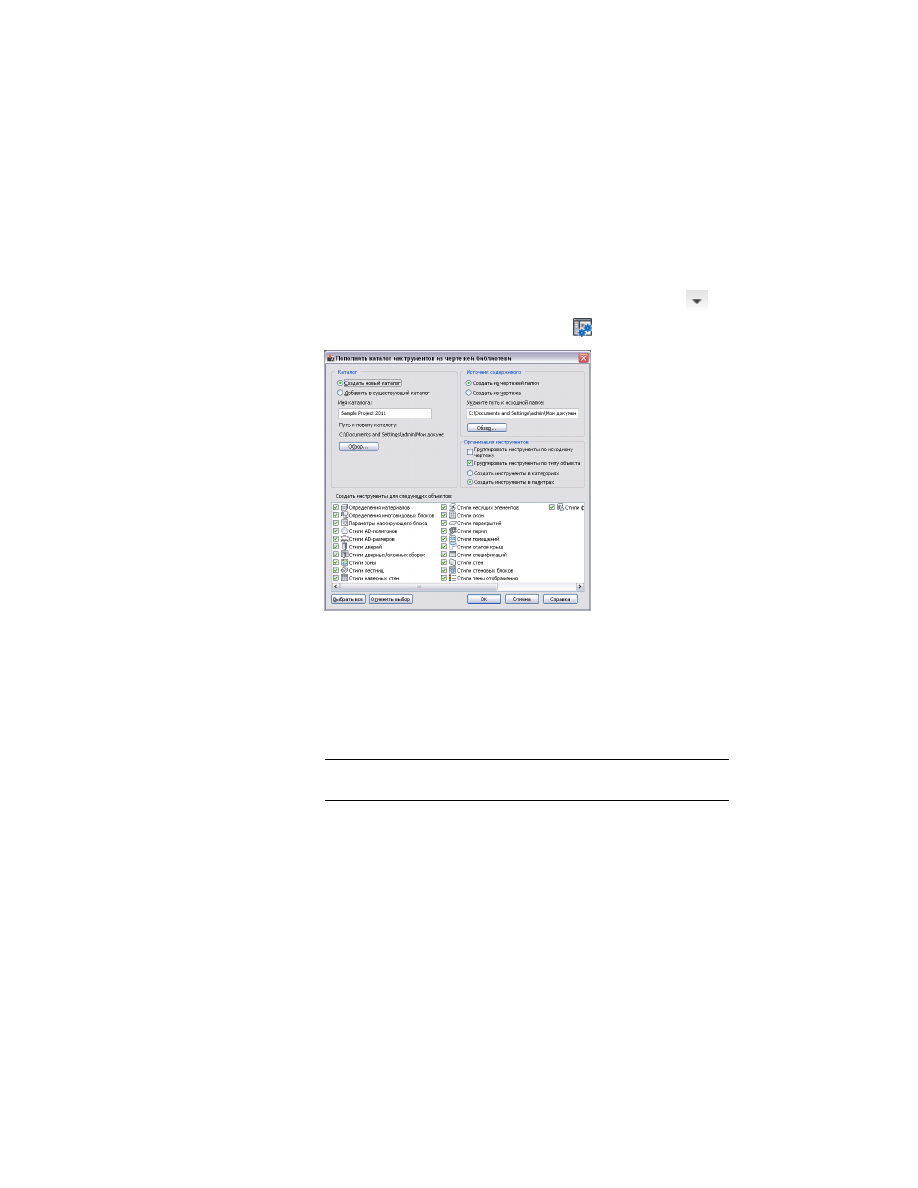

Щелкните на вкладке "Управление"

➤

панели "Адаптация"

➤

"Сформировать каталог инструментов"

В опции "Каталог" установите флажок "Создать новый каталог".

Введите имя для нового каталога.

Нажмите кнопку "Обзор" и укажите местоположение каталога.

В исходном чертеже укажите способ создания нового каталога: из
нескольких чертежей в папке или из одного чертежа. Затем введите
путь к папке или чертежу.

ПРИМЕЧАНИЕ

Если в качестве источника каталога задана папка, в

новый каталог инструментов также включаются все вложенные папки.

Укажите способ организации инструментов в новом каталоге.

■

Чтобы организовать новые инструменты в соответствии с исходным
чертежом, выберите "Группировать инструменты в соответствии с
исходным чертежом".
Данная опция хорошо подходит для каталога инструментов, которые
генерируется из нескольких чертежей стилей. Созданные
инструменты могут располагаться в категориях или палитрах с

670 | Глава 8 Стандарты проекта

названиями "Стили стен - бетон (британские единицы)", "Стили
стен - кирпич (британские единицы)" и т.д.

■

Чтобы организовать новые инструменты по типу объектов, следует
выбрать "Группировать инструменты по типу объектов".
Данная опция идеально подходит для объединения стилей в палитры
или категории из различных чертежей. Созданные инструменты
размещаются в категориях или палитрах с именами "Стены", "Двери"
и т.д.

ПРИМЕЧАНИЕ

Если включены обе опции, каталог сначала

группируется в соответствии с чертежами, а затем в соответствии
с типом объекта, категории генерируются из чертежей, а палитры
- из типов объектов. Такой вариант используется, поскольку
палитры не могут быть вложенными. В данном случае
переключатели для категорий и палитр отключены, включен
переключатель "Создать инструменты по палитрам".

ПРИМЕЧАНИЕ

Если предыдущие две опции отключены, все новые

инструменты генерируются для верхней категории каталога.

■

Чтобы организовать новые инструменты по категориям, следует
выбрать "Создать инструменты по категориям".
Если включена опция "Группировать инструменты по исходному
чертежу", категории создаются для каждого исходного чертежа.
Если включена опция "Группировать инструменты по типу
объектов", категории создаются для каждого типа объекта.

■

Чтобы организовать новые инструменты в палитры, следует выбрать
"Создать инструменты по палитрам".
Если включена опция "Группировать инструменты по исходному
чертежу", палитры создаются для каждого исходного чертежа. Если
включена опция "Группировать инструменты по типу объектов",
палитры создаются для каждого типа объекта.

В "Создании инструментов" выберите стили объектов, которые должны
присутствовать в новом каталоге в качестве инструментов.

По умолчанию выбраны все типы стилей. Можно использовать кнопки
"Выбрать все" и "Очистить все".

Нажмите "ОК".

Индикатор прогресса в строке состояния сообщает о ходе формирования
каталога. Для создания больших каталогов может потребоваться
довольно много времени.

Создание каталога инструментов проекта | 671

ПРИМЕЧАНИЕ

Каждый каталог и палитра создаются в собственном

файле ATC. Файлы категорий и палитр ATC хранятся в папках "Палитры"
или "Категории", находящихся на более низком уровне, чем папка, в
которой создан новый каталог.

Более подробную информацию о связывании каталога инструментов
с библиотекой проекта см. в разделе

Добавление каталога проекта к

Библиотеке компонентов

на стр. 675.

Добавление стандартных инструментов в каталог
инструментов.

Эта процедура используется для добавления в существующий каталог инструментов
стандартных инструментов проекта.

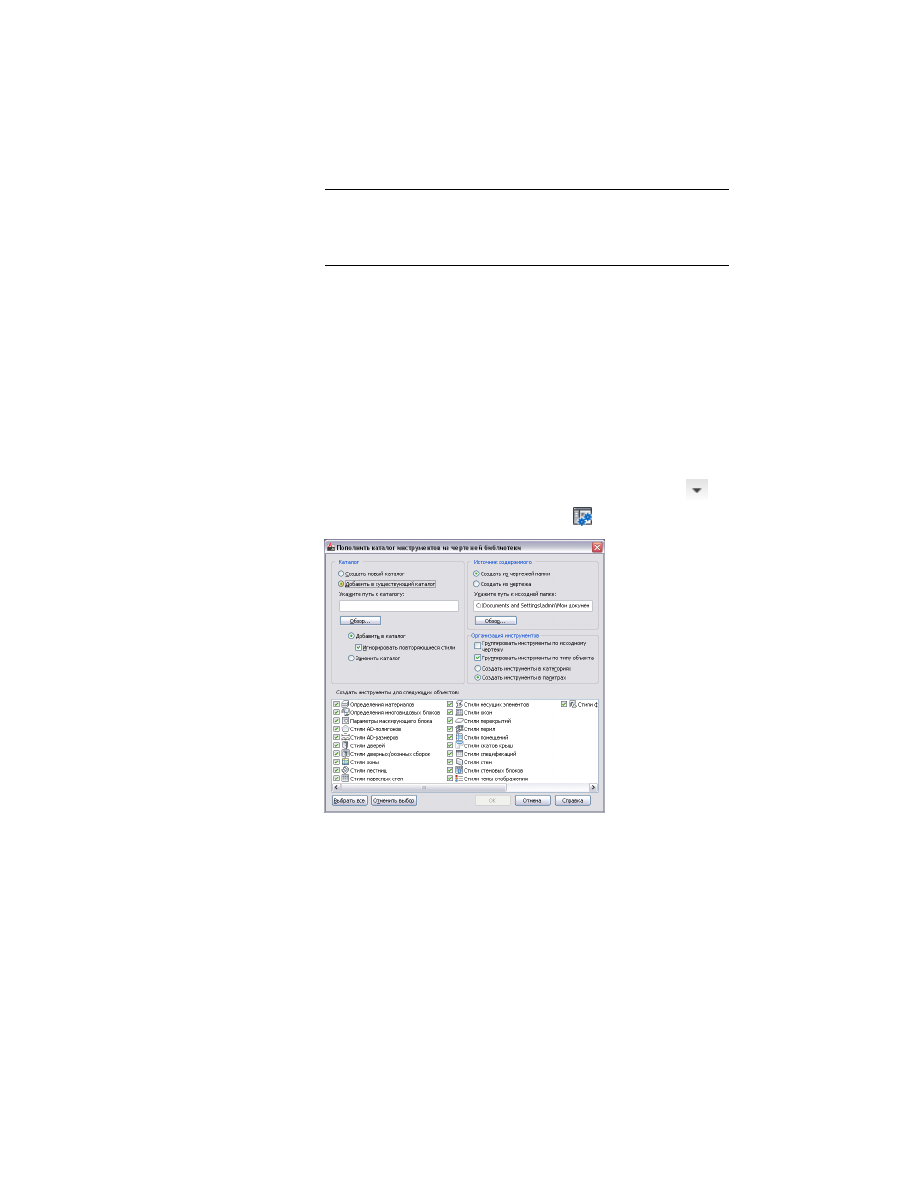

Щелкните на вкладке "Управление"

➤

панели "Адаптация"

➤

"Сформировать каталог инструментов"

В "Каталоге" выберите "Добавить к существующему каталогу".

Введите имя каталога и путь к нему.

Щелкните "Присоединить к каталогу" и "Игнорировать идентичные
стили", если требуется сохранить существующие стили с такими же
именами и путями.

672 | Глава 8 Стандарты проекта

Если опция "Игнорировать идентичные стили" отключена,
существующие стили перезаписываются стилями из присоединяемого
чертежа, если у них такие же имена и пути.

Если требуется перезаписать существующий каталог, то следует
включить опцию "Перезаписать каталог".

При этом будет уничтожено содержимое всего каталога с заменой его
палитрами, категориями и инструментами из исходного чертежа
(чертежей).

ПРЕДУПРЕЖДЕНИЕ

Данную опцию следует использовать с большой

осторожностью, так как при этом полностью удаляется существующий
каталог. Если требуется перезаписать инструменты на их новые версии
из чертежа, следует установить опцию "Присоединить к каталогу" и
отменить опцию "Игнорировать идентичные стили".

В "Исходном чертеже" выберите, что будет использоваться в качестве
источника при создании новых инструментов: стандартный чертеж
или стандартная папка.

то…

Если требуется…

выберите опцию "Создать из чертежей в пап-
ке" и введите путь и имя папки в поле "Место-
положение исходной папки".

добавить инструменты из
нескольких чертежей в
папке,

выберите опцию "Создать из чертежа" и вве-
дите путь и имя папки в поле "Местоположе-
ние исходной папки".

добавить инструменты из
отдельного чертежа,

Укажите порядок расположения инструментов в каталоге.

■

Создание каталога инструментов проекта | 673

будут располагаться в категориях или палитрах с названиями в
соответствии с типом стиля, например "Стены", "Двери" и т.д.

ПРИМЕЧАНИЕ

Если включены обе опции, содержимое каталога

сначала группируется в соответствии с чертежами, а затем в
соответствии с типом объекта, категории генерируются из
чертежей, а палитры - из типов объектов. Такой вариант
используется, поскольку палитры не могут быть вложенными. В
данном случае переключатели для категорий и палитр отключены,
включен переключатель "Создать инструменты по палитрам".

ПРИМЕЧАНИЕ

Если предыдущие две опции отключены, все новые

инструменты генерируются для верхней категории каталога.

■

Чтобы организовать новые инструменты по категориям, следует
выбрать Создать инструменты по категориям.
Если выбрана опция "Группировать инструменты по исходному
чертежу", категории создаются для каждого исходного чертежа.
Если выбрана опция "Группировать инструменты по объекту",
категории создаются для каждого типа объекта.

■

Чтобы организовать новые инструменты в палитры, следует выбрать
"Создать инструменты по палитрам".
Если выбрана опция "Группировать инструменты по исходному
чертежу", палитры создаются для каждого исходного чертежа. Если
выбрана опция "Группировать инструменты по объекту", палитры
создаются для каждого типа объекта.

На панели "Создать инструменты для объектов" выберите стили
объектов, которые должны быть инструментами в новом каталоге.

По умолчанию выбраны все типы стилей. Можно использовать кнопки
"Выбрать все" и "Очистить все".

Нажмите "ОК".

Индикатор прогресса в строке состояния сообщает о ходе формирования
инструментов. При создании большого количества инструментов может
потребоваться довольно много времени.

ПРИМЕЧАНИЕ

Каждый каталог и палитра создаются в собственном

файле ATC. Файлы категорий и палитр ATC хранятся в папках "Палитры"
или "Категории" на уровне, находящемся ниже уровня папки, в которой
создан новый каталог.

674 | Глава 8 Стандарты проекта

Более подробную информацию о связывании каталога инструментов
с библиотекой проекта см. в разделе

Добавление каталога проекта к

Библиотеке компонентов

на стр. 675.

Добавление каталога проекта к Библиотеке компонентов

Каталоги инструментов размещаются в библиотеках каталога. Если создан каталог
инструментов со стандартными инструментами, его необходимо добавить в
библиотеку каталога. Библиотеку компонентов можно разместить на общем сетевом
диске и открыть к ней доступ для всех пользователей проекта. Администратор САПР
или владелец проекта могут определить быстрый доступ к стандартным инструментам
из Библиотеки компонентов. Более подробные сведения см. в разделе

Добавить

библиотеку проекта и группу палитр инструментов

на стр. 675.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Библиотека

компонентов"

Для отображения библиотеки каталогов нажмите

Для создания нового каталога нажмите

В диалоговом окне "Добавить каталог" выберите "Добавить
существующий каталог или Интернет-сайт".

Введите путь к каталогу стандартных инструментов, созданного в

Создание каталога стандартных инструментов проекта

на стр. 670, или

нажмите "Обзор" и укажите каталог.

Нажмите "ОК".

ПРИМЕЧАНИЕ

Кроме того, можно перетащить ATC файл из

проводника Windows на панель Библиотека компонентов.

Добавить библиотеку проекта и группу палитр инструментов

Если библиотека проекта создана в Библиотеке компонентов, ее можно связать с
проектом. При открытии Библиотеки компонентов из Диспетчера структуры проекта
библиотека проекта отображается автоматически.

Добавление каталога проекта к Библиотеке компонентов | 675

Библиотеку проекта можно использовать для перетаскивания инструментов в чертежи
проекта или для заполнения палитр инструментов проекта стандартными
инструментами.

Группа палитр инструментов проекта

У каждого проекта есть связанная с ним характерная группа палитр инструментов
(ATC). В зависимости от способа создания проекта, можно создавать и отображать
группу палитр инструментов несколькими способами.

При создании нового проекта группа инструментальных палитр проекта по
умолчанию пуста, если в настройках проекта не указана существующая группа палитр.

Выбор группы инструментальных палитр проекта

Путь к корневому каталогу библиотеки инструментов

Настройка пути к корневому каталогу библиотеки инструментов позволяет
поддерживать соответствие инструментов стандартам, даже если чертежи стандартов
или проекта во время жизненного цикла проекта перемещаются.

Когда инструменты на палитрах проекта указывают на путь к корневому каталогу
библиотеки инструментов, корневой каталог библиотеки создается в
XML-определении инструмента в виде переменной (%AECPROJECT_DIR%). Если в
настройках проекта был изменен путь к корневому каталогу библиотеки
инструментов, соответственно изменяется и путь инструментов.

Например, если все инструменты проекта указывают, что библиотечный элемент
хранится в

<Корневая папка проекта>\Standards\Content\Content 1\

, можно

676 | Глава 8 Стандарты проекта

переместить библиотечный элемент в

<Корневая папка

проекта>\Standards\Content\Content 2\

, соответственно изменив путь к корневому

каталогу библиотеки инструментов в настройках проекта, тогда все инструменты
будут указывать на правильный путь

<Корневая папка

проекта>\Standards\Content\Content 2

Другой случай использования пути к корневому каталогу библиотеки инструментов
- автономная работа пользователя, для которой создается пакет проекта и файлов
библиотеки инструментов для отправки по электронной почте. При распаковке
пакета на локальном компьютере путь к файлам библиотек изменяется. Если исходный
путь был

P:\ <Корневой каталог проекта>\Standards\Content\Content

, то теперь он

может быть

C:\ <Корневой каталог проекта>\Standards\Content\Content

. Если путь

к корневому каталогу библиотеки инструментов перенаправить на диск "С"
пользователя, функциональность библиотек сохраняется.

После того, как пользователь изменит чертежи в автономном режиме и скопирует
их обратно на сервер P, путь к корневому каталогу библиотеки автоматически
изменится на

< Корневой каталог проекта>\Standards\Content\Content

, так как этот

путь указан в основном файле APJ.

Библиотека проекта

Библиотеку компонентов можно разместить на общем сетевом диске и открыть к
ней доступ для всех пользователей проекта. Администратор САПР или владелец
проекта могут определить быстрый доступ к стандартным инструментам из
библиотеки. Такая возможность особенно полезна в больших проектах. Более
подробные сведения см. в разделе

Ознакомьтесь перед началом работы: Работа в

сетях

на стр. 330.

Если окно Библиотека компонентов открыто из "Диспетчера структуры проекта",
автоматически открывается библиотека, связанная с проектом.

Нажмите

➤

"Открыть"

➤

"Проекция".

Выберите проект, для которого требуется задать группу палитр
инструментов, и библиотеку компонентов, нажмите правую кнопку
мыши и выберите "Свойства проекта".

Добавить библиотеку проекта и группу палитр инструментов | 677

Для параметра "Набор инструментальных палитр" укажите
местоположение группы инструментальных палитр проекта. Можно
выбрать локальную или сетевую папку.

Если не указать точное местоположение, режим работы по умолчанию
выбирается в зависимости от способа создания проекта:

Группа палитр инстру-
ментов проекта

Папка с файлами инстру-
ментальных палитр

Тип проекта

Создается, но не отобража-
ется. Чтобы отобразить

указывает на новый пустой
ATC файл

\<Имя проек-

Проект, унасле-
дованный от

группу инструментальных

та>\Standards\

Autodesk

палитр в наборе инстру-

WorkspaceToolPalettes\
<Имя проекта>.atc

Architectural
Desktop 2005

ментальных палитр и
иметь возможность добав-
лять в нее инструменты,
см. разделы

Отображение

группы палитр инструмен-
тов проекта

на стр. 681 и

678 | Глава 8 Стандарты проекта

Группа палитр инстру-
ментов проекта

Папка с файлами инстру-
ментальных палитр

Тип проекта

Создание группы палитр
инструментов

на стр. 683.

Создается, но не отобража-
ется. Чтобы отобразить

указывает на новый пустой
ATC файл

\<Имя проек-

Новый проект
не основан на
шаблоне

группу инструментальных

та>\Standards\

палитр в наборе инстру-

WorkspaceToolPalettes\
<Имя проекта>.atc

ментальных палитр и
иметь возможность добав-
лять в нее инструменты,
см. разделы

Отображение

группы палитр инструмен-
тов проекта

на стр. 681 и

Создание группы палитр
инструментов

на стр. 683.

Создается и отображается
пустая палитра инструмен-

указывает на новый пустой
ATC файл

\<Имя проек-

Новый проект
основан на

тов по умолчанию. Инфор-

та>\Standards\

стандартном

мацию о добавлении ин-

WorkspaceToolPalettes\
<Имя проекта>.atc

По умолчанию одна пустая
палитра инструментов уже
вставлена в файл ATC.

шаблоне про-
екта AutoCAD
Architecture

струментов и палитр см. в
разделе

Создание группы

палитр инструментов

на

стр. 683.

Отображается как скопиро-
ванная группа инструмен-

Если группа инструменталь-
ных палитр шаблона проек-

Новый проект
основан на су-

тальных палитр или как

та расположена в папке

ществующем

ссылка на группу инстру-
ментальных палитр.

шаблона проекта, она копи-
руется со всеми входящи-

пользователь-
ском шаблоне
проекта

ми в нее палитрами в соот-
ветствующую папку нового
проекта. Папка с файлами
инструментальных палитр
нового проекта указывает
на скопированную группу
палитр инструментов.
Если группа инструменталь-
ных палитр шаблона проек-
та расположена вне папки
шаблона проекта, папка с

Добавить библиотеку проекта и группу палитр инструментов | 679

Группа палитр инстру-
ментов проекта

Папка с файлами инстру-
ментальных палитр

Тип проекта

файлами инструменталь-
ных палитр нового проекта
указывает на то же местопо-
ложение, то есть использу-
ется общий доступ к группе
инструментальных палитр
совместно с шаблоном
проекта.

Для параметра "Набор инструментальных палитр проекта" выберите
значение "Рабочий каталог совместного доступа", "Индивидуальный
рабочий каталог".

Если выбран "Рабочий каталог совместного доступа", путь, выбранный
для параметра "Папка с файлами инструментальных палитр",
добавляется в пользовательский профиль проекта (AWS), и каталог
инструментов используется из указанного местоположения. Если
выбран "Индивидуальный рабочий каталог", папка создается внутри
папки

\\Documents and Settings\<имя пользователя>\

, и в нее

копируются палитры инструментов.

Для параметра "Путь к корневому каталогу библиотеки инструментов"
можно задать путь к корневому каталогу, который используется для
группы инструментальных палитр проекта. Если инструменты для
палитр проекта создаются с использованием пути к корневому каталогу
библиотеки инструментов, заданному в настройке проекта, корневой
каталог библиотеки создается в виде переменной
(%AECPROJECT_DIR%). Если в настройке проекта путь к корневому
каталогу библиотеки инструментов изменяется, а чертежи стилей, на
которые указывают ссылки, меняют свое местоположение,
соответственно изменяется и путь к инструментам проекта.

ПРИМЕЧАНИЕ

Если путь проекта изменяется, и путь к корневому

каталогу остается в пределах папки проекта, то его путь к корневому
каталогу изменяется соответствующим образом.

Для параметра "Библиотека компонентов" выберите "Библиотека
компонентов (CBL) по умолчанию", которая будет отображаться при
вызове Библиотеки компонентов из Диспетчера структуры проекта.

Нажмите "ОК".

680 | Глава 8 Стандарты проекта

Отображение группы палитр инструментов проекта

Эта процедура используется для отображения группы палитр инструментов проекта
в наборе палитр инструментов.

В зависимости от задания местоположения файла палитр инструментов в

Добавление

Библиотеки компонентов проекта и группы инструментальных палитр

на стр. 360,

группа палитр инструментов проекта может автоматически отображаться после
выбора проекта текущим и закрытия "Диспетчера структуры проекта", или она может
быть пустой и не отображаться в наборе палитр инструментов. Группа палитр
инструментов проекта отображается автоматически, если в ней содержится хотя бы
одна палитра.

Группы палитр инструментов, которые не отображаются автоматически, могут
отображаться в следующих случаях:

■

новый проект не основан на шаблоне и не указывает на существующую группу
палитр инструментов;

■

Проект, унаследованный из Autodesk Architectural Desktop 2005, для которого не
выполнено вручную изменение ссылок на существующую группу
инструментальных палитр

■

проект на основе шаблона проекта без палитр инструментов.

Если для проекта создается пустая группа инструментальных палитр, она не
отображается в наборе инструментальных палитр после установки проекта текущим.
Чтобы отобразить группу, следует добавить в нее хотя бы одну инструментальную
палитру.

Щелкните на вкладке "Главная"

➤

панели

"Создание"

➤

раскрывающемся списке "Инструменты"

➤

"Инструменты

проектирования".

В строке заголовка набора инструментальных палитр нажмите

■

Если группа инструментальных палитр проекта содержит хотя бы
одну палитру, она отображается в списке доступных групп
инструментальных палитр, и ее можно выбрать.

Отображение группы палитр инструментов проекта | 681

Выбор группы инструментальных палитр проекта

■

Если группа инструментальных палитр проекта пуста, она не
отображается.

Чтобы отобразить группу инструментальных палитр проекта, следует

нажать

, а затем "Настроить".

Слева в списке приводятся все доступные палитры. Справа перечислены
все группы палитр. Здесь находится и группа инструментальных палитр
проекта.

Щелкните правой кнопкой в списке палитр слева и выберите "Новая
палитра".

Введите имя для новой палитры.

Выберите палитру и перетащите ее в группу палитр проекта в правом
списке.

Нажмите "Закрыть" и еще раз нажмите

Группа палитр инструментов проекта появляется в списке доступных
палитр, теперь ее можно выбирать.

682 | Глава 8 Стандарты проекта

AutoCAD Architecture 2011. Руководство пользователя (глава 7-10) - часть 2
