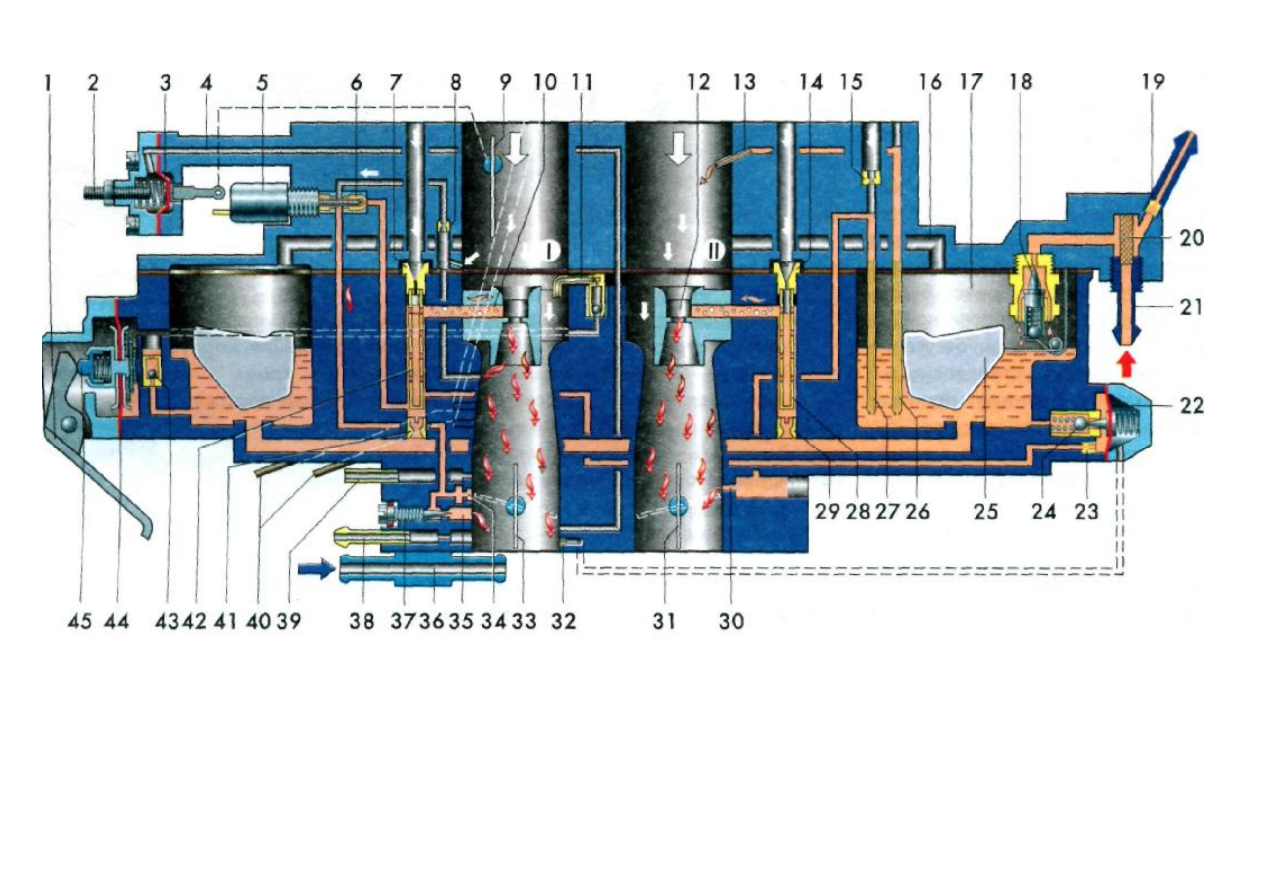

Схема устройства карбюратора 21073-1107010:
I  -

 первая камера;

II -

 вторая камера;

1 -

 рычаг привода ускорительного насоса;

2 -



регулировочный винт диафрагмы пускового устройства;

3 -

 диафрагма пускового

устройства;

4 -

 воздушный канал пускового устройства;

5 -

 электромагнитный запорный

клапан;

6 -

 топливный жиклер системы холостого хода;

7 -

 главный воздушный жиклер

первой камеры;

8 -

 воздушный жиклер системы холостого хода;

9 -

 воздушная заслонка;

10 -



распылитель главной дозирующей системы первой камеры;

11 -

 распылитель

ускорительного насоса с шариковым клапаном;

12 -

 распылитель главной дозирующей

системы второй камеры;

13 -

 распылитель эконостата;

14 -

 главный воздушный жиклер

второй камеры;

15 -

 воздушный жиклер переходной системы второй камеры;

16 -



балансировочный канал поплавковой камеры;

17 -

 поплавковая камера;

18 -

 топливный

(игольчатый) клапан;

19 -

  топливовозвратный штуцер с жиклером;

20 -

 сетчатый фильтр;

21 -

 топливоподводящий штуцер;

22 -

 диафрагма экономайзера мощностных режимов;

23 -



топливный жиклер экономайзера мощностных режимов;

24 -

 шариковый клапан

экономайзера мощностных режимов;

25 -

 поплавок;

26 -

 топливный жиклер эконостата с

трубкой;

27 -

 топливный жиклер переходной системы второй камеры с трубкой;

28 -



эмульсионная трубка второй камеры;

29 -

  главный топливный жиклер второй камеры;

30 -



выходное отверстие переходной системы второй камеры;

31, 33 -

 дроссельные заслонки;

32



-

 демпфирующий жиклер;

34 -

 щель переходной системы первой камеры;

35 -

 выходное

отверстие системы холостого хода;

36 -

 блок подогрева карбюратора;

37 -

 регулировочный

винт состава «качества» смеси холостого хода;

38 -

 штуцер системы вентиляции картера

двигателя;

39 -

штуцер отбора разрежения к вакуумному регулятору распределителя

зажигания;

40 -

 штуцеры отбора разрежения системы рециркуляции отработавших газов;

41 -

 главный топливный жиклер первой камеры;

42 -

 эмульсионная трубка первой камеры;

43 -

 шариковый клапан ускорительного насоса;

44 -

 диафрагма ускорительного насоса;

45 -



толкатель ускорительного насоса


первую камеру. В корпус карбюратора запрессованы два штуцера системы управления
рециркуляцией отработавших газов, соединенные каналами с первой смесительной камерой
под и наддроссельной заслонкой. В крышке карбюратора отсутствует пробка сетчатого
фильтра. Кроме того, выходное отверстие системы холостого хода большего диаметра имеет
выход в другую выемку фланца корпуса. Привод дроссельных заслонок выполнен так же,
как на карбюраторе 21051-1107010.
Модификации 21412-1107010 (21041-1107010)и 21412-1107010-30 (21041-1107010-10)
отличаются от базового карбюратора измененными тарировочными данными, отсутствием
топливовозвратного штуцера и измененным кронштейном крепления оболочки троса в
приводе дроссельных заслонок.




Карбюратор 21073-1107010:



1 -

 топливоподводящий штуцер;

2 -

 топливоотводящий штуцер



Карбюратор 21073-1107010:



Неиспользуемое глухое отверстие



У С Т Р О Й С Т В О   К А Р Б Ю Р А Т О Р А

- 51 -





Вид на карбюратор 21073-1107010 со стороны дроссельных заслонок
1 -

 выходное отверстие системы холостого хода;

2 -

 переходное отверстие пер-

вой камеры;

3 -

 отверстие канала отбора разрежения к вакуумному регулятору

распределителя зажигания;

4 -

 отверстия каналов системы управления рециркуляцией

отработавших газов

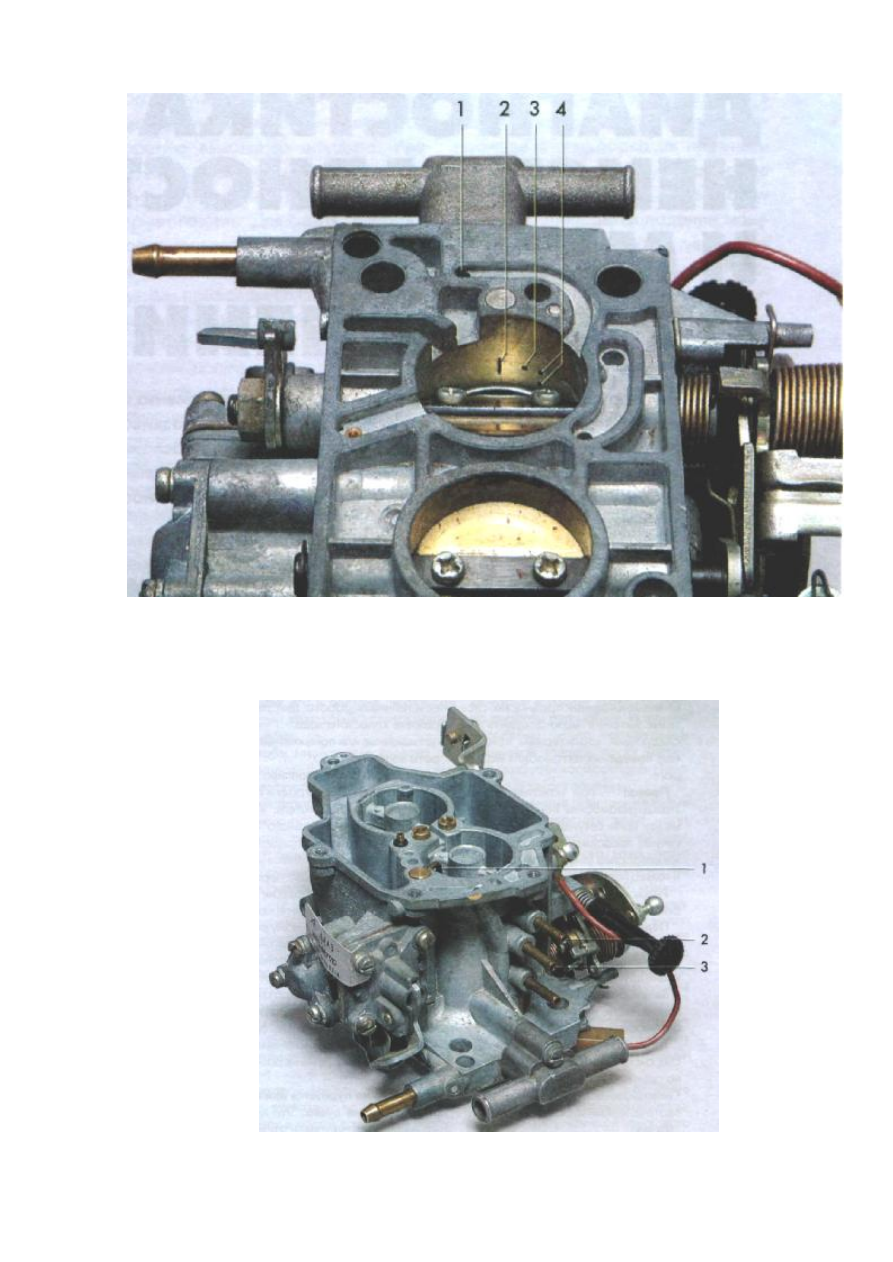

Вид на карбюратор 21073-1107010 со снятой крышкой:
1 -

 распылитель;

2,3 -

 штуцер системы управления рециркуляцией отработавших газов

Д и а г н о с т и к а   н е и с п р а в н о с т е й   и   м е т о д ы   и х   у с т р а н е н и я

- 52 -

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ
И МЕТОДЫ ИХ УСТРАНЕНИЯ

Большинство нарушений в работе карбюратора или другого элемента системы питания, как
правило, сразу сказывается на работе двигателя, — он может плохо пускаться, не развивать
полной мощности, глохнуть или неустойчиво работать на холостом ходу и т.д. Поиск
неисправности осложнен еще и тем, что неисправности системы зажигания имеют схожие
признаки и могут быть ошибочно приняты за неполадки в системе питания Ниже будут
рассмотрены наиболее часто встречающиеся неисправности карбюратора и остальных
элементов системы питания.

Основные неисправности карбюратора

и других элементов системы питания**

О возможных неисправностях системы питания можно судить по следующим характерным
признакам поведения автомобиля на дороге.
Провал — при нажатии педали «газа» автомобиль некоторое время (от доли секунды до
нескольких секунд) продолжает двигаться с той же скоростью (либо с замедлением) и только
потом начинает ускоряться.
Рывок — аналогичен провалу, но более кратковременный.
Подергивание — несколько рывков, следующих друг за другом.
Раскачивание — несколько следующих друг за другом провалов.
Вялый разгон — пониженная интенсивность увеличения скорости автомобиля.
Также о возможных неисправностях системы питания двигателя можно судить по таким
признакам:
• невозможность пуска двигателя;
• затрудненный пуск холодного двигателя;
• затрудненный пуск горячего двигателя;
• неустойчивая работа двигателя в режиме холостого хода;
• повышенные или пониженные обороты холостого хода;
• повышенный расход топлива.
Не последнюю роль играет и техническое состояние двигателя. Износ кулачков
распределительного вала, смещение фаз газораспределения, неверная регулировка тепловых
зазоров, прогар клапанов, неравномерная или низкая компрессия в цилиндрах — приводят к
потере мощности, вибрации и повышенному расходу топлива. При изношенной цилинд-ро-
поршневой группе картерные газы со смолистыми веществами и пары масла, попадая в
полость над карбюратором, засоряют фильтрующий элемент воздушного фильтра, оседают
на жиклерах и других элементах карбюратора, затрудняя их работу.
Двигатель не пускается или глохнет сразу после пуска. Это может быть вызвано
отсутствием топлива в поплавковой камере либо нарушением состава смеси (смесь слишком
богатая  или,  наоборот,  недостаточно обогащенная).
Наличие топлива в поплавковой камере карбюратора можно проверить, сняв крышку
корпуса воздушного фильтра и заглянув в смесительные камеры. Поворачиваем два-три раза
сектор привода дроссельных заслонок. При этом будет срабатывать ускорительный насос.



Если в  карбюраторе есть топливо, оно будет впрыскиваться из распылителя ускорительного
насоса во впускной тракт.

* Основные неисправности системы зажигания см. в [1] (с. 115).
** Для упрощения поиска и устранения неисправностей системы питания в «Приложение» включена
таблица «Диагностика неисправностей» (см. с. 116).
