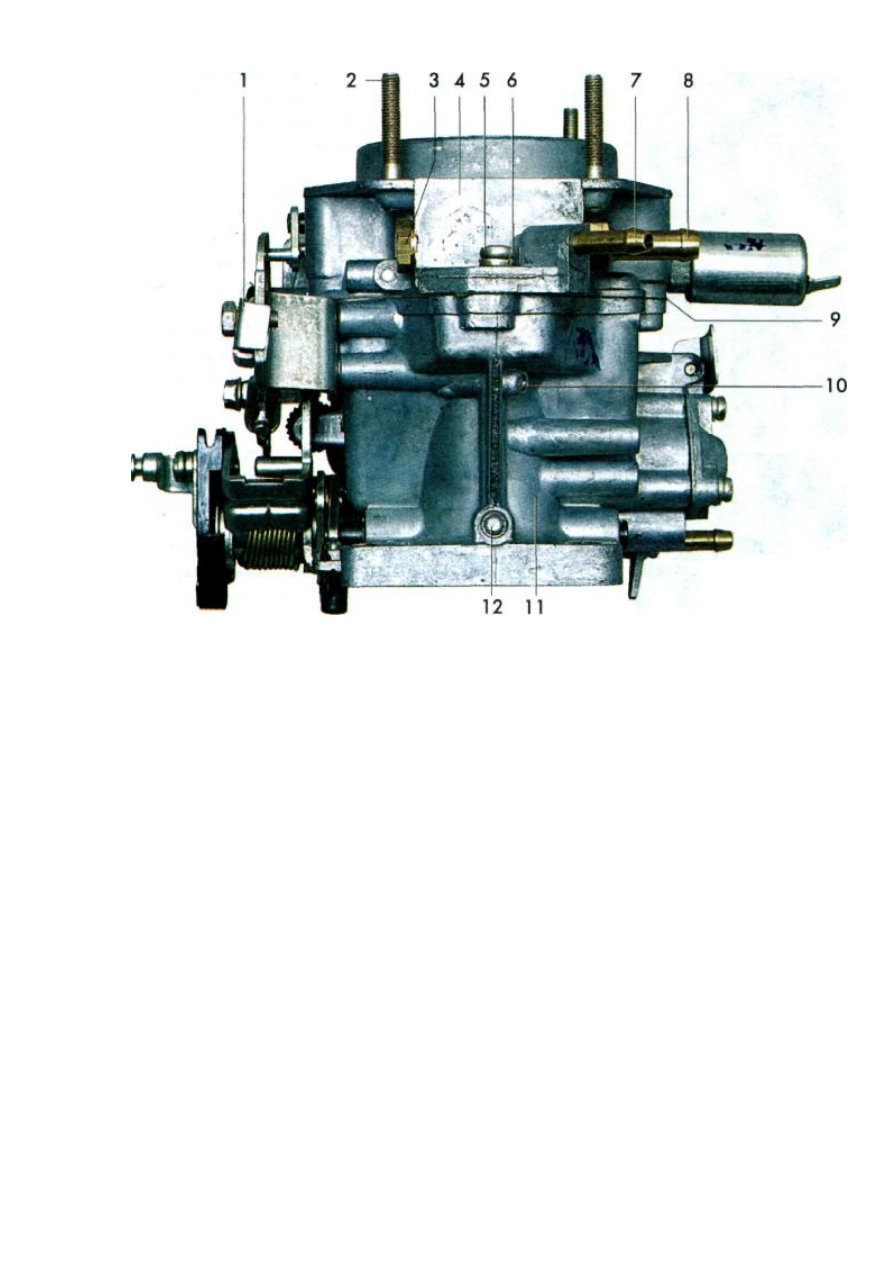

У С Т Р О Й С Т В О   К А Р Б Ю Р А Т О Р А

- 25 -



Вид на карбюратор со стороны второй камеры:
1 -

 фиксатор оболочки тяги воздушной заслонки;

2 -

 шпилька крепления корпуса воздушного

фильтра;

3 -

 пробка сетчатого фильтра;

4 -

 крышка корпуса карбюратора;

5 -

 винт

крепления крышки; 6 - пружинная шайба;

7 -

 топливовозвратный штуцер;

8 -

 штуцер

подвода топлива;

9-

 картонная прокладка;

10,12 -

 заглушки;

11 -

корпус карбюратора

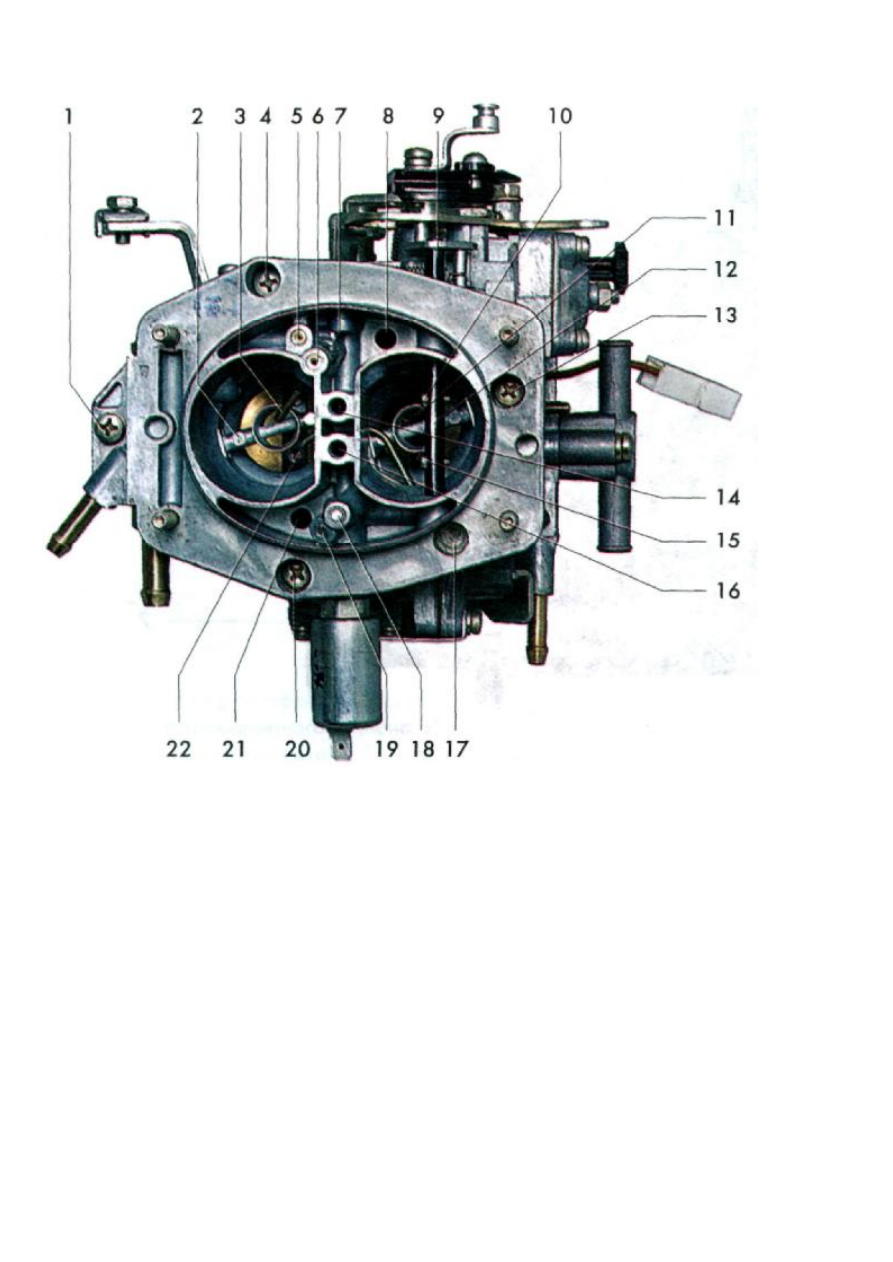

У С Т Р О Й С Т В О   К А Р Б Ю Р А Т О Р А

- 26 -





Вид на карбюратор сверху:
1, 4, 13, 17, 20

 - винты крепления крышки карбюратора к корпусу;

2 -

 малый диффузор

(распылитель) главной дозирующей системы второй камеры;

3 -

  распылитель эконостата;

5 -

 воздушный жиклер переходной системы второй камеры;

6, 7 -



заглушки каналов

эконостата;

8, 21 -

 балансировочные отверстия поплавковой камеры;

9 -

 ось воздушной

заслонки;

10, 15 -

 винты крепления воздушной заслонки;

11 -

 малый диффузор (распылитель)

первой камеры;

12 -

 воздушная заслонка;

14 -

 канал главного воздушного жиклера второй

камеры;

16 -

 канал главного воздушного жиклера первой камеры;

18, 19 -

 заглушки каналов

холостого хода;

22 -

 распылитель ускорительного насоса

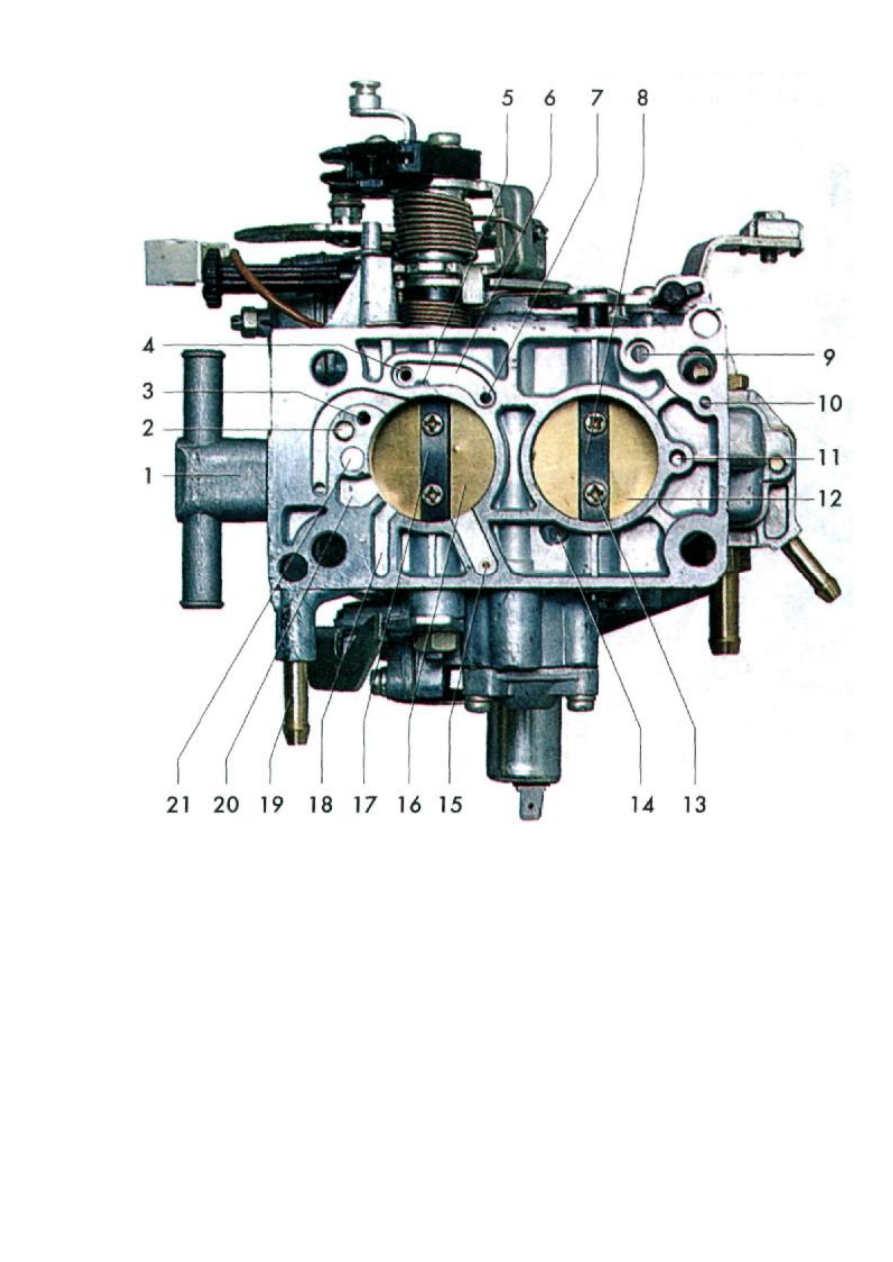

У С Т Р О Й С Т В О   К А Р Б Ю Р А Т О Р А

- 27 -



Вид на карбюратор снизу:
1 -

 блок подогрева;

2 -

 заглушка канала подвода разрежения к вакуумному корректору

распределителя зажигания;

3 –

 неиспользуемый воздушный  канал;

4 –

 канал подвода

разрежения  к пусковому устройству;

5 -

 демпфирующее отверстие подвода  разрежения

к   пусковому  устройству;

6 -

 выемка;

7 -



глухое отверстие;

8 -



ось дроссельной    заслонки

второй    камеры;

9, 10 -

 сквозные отверстия;

11 –

 заглушка канала переходной системы

второй камеры;

12 -

 дроссельная заслонка второй камеры;

13 -



винт крепления заслонки;

14

-

 заглушка;

15 -

 демпфирующий жиклер воздушного канала экономайзера мощностных

режимов;

16 -

 дроссельная  заслонка  первой камеры;

17 -

 ось дроссельной заслонки первой

камеры;

18 -

 выходное отверстие канала системы вентиляции картера;

19 -

 штуцер

подвода картерных газов;

20 -

 выемка у выходного отверстия системы холостого хода;

21 -



заглушка полости канала переходной системы первой камеры и системы холостого хода

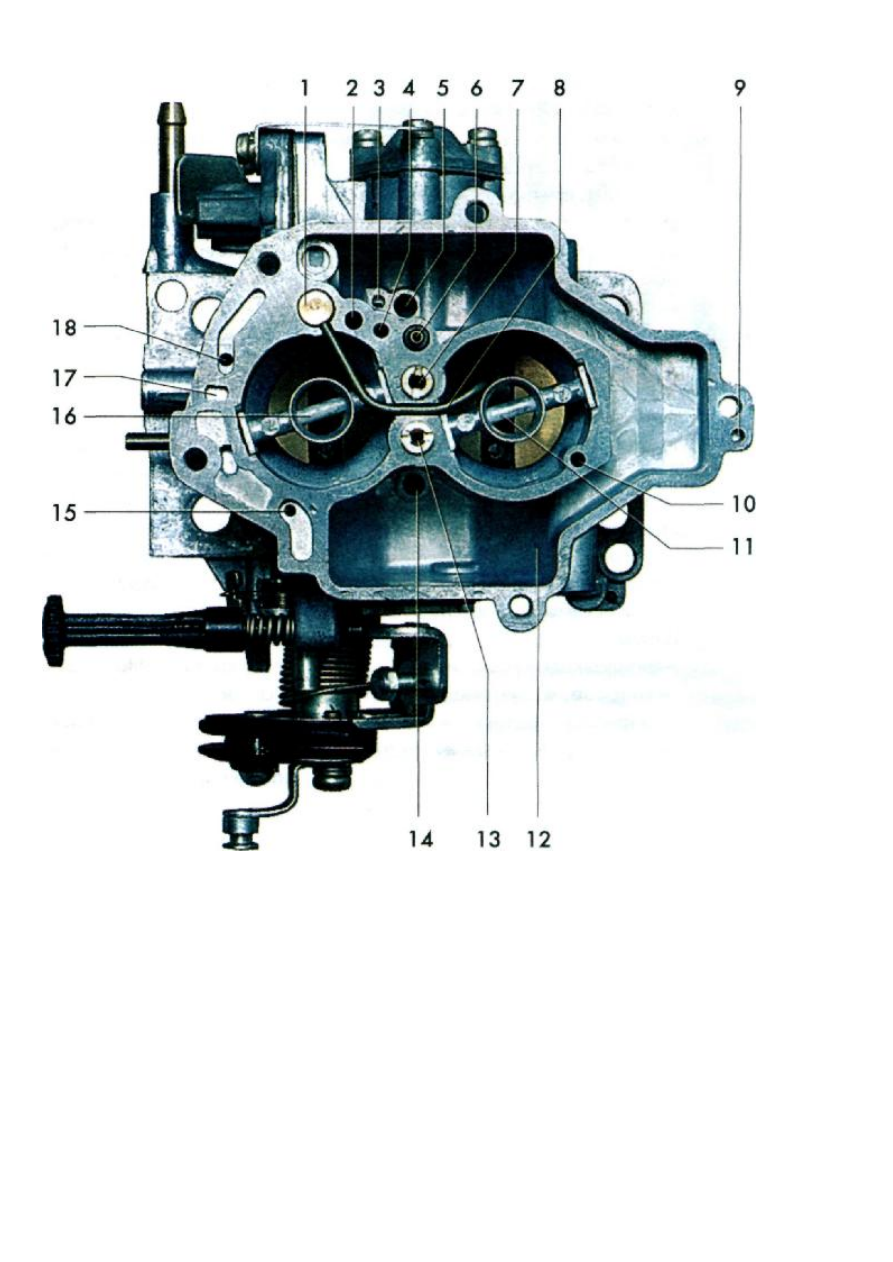

У С Т Р О Й С Т В О   К А Р Б Ю Р А Т О Р А

- 28 -



Вид сверху на корпус карбюратора со снятой крышкой:
1 -



распылитель ускорительного  насоса;

2 -



глухое отверстие;

3 -



канал подвода топлива к ускорительному насосу;

4 -

 канал подвода

воздуха в систему холостого хода из диффузорного пространства первой камеры;

5, 14 -



топливозаборные отверстия соединительного канала секций поплавковой камеры;

6 -



топливный канал системы холостого хода;

7 -



главный воздушный жиклер первой камеры;

8

-



трубка распылителя ускорительного насоса;

9, 17 -



паз под центрирующий выступ;

10 -



эмульсионный канал переходной системы второй камеры;

11 -



малый диффузор

(распылитель) второй камеры;

12-



поплавковая камера;

13 -



главный воздушный жиклер

второй камеры;

15 -



канал подвода разрежения к пусковому устройству;

16 -



малый

диффузор (распылитель) первой камеры;

18 -



эмульсионный канал системы холостого хода

в корпусе карбюратора
