19

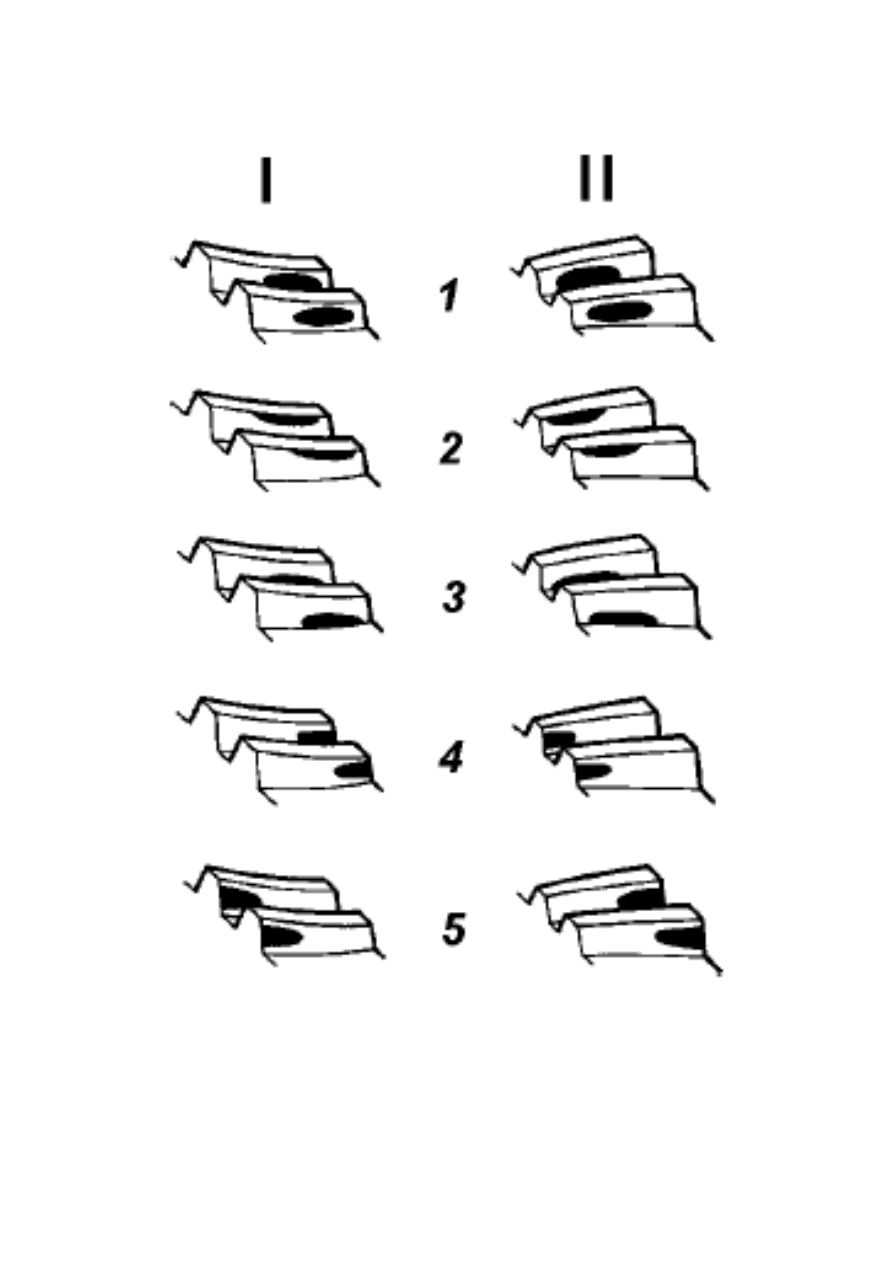

   Рис.12 Пятно контакта шестерён
   главной передачи
   I – сторона переднего хода;
   II – сторона заднего хода



20

для  сохранения  величины  бокового  зазора,  ведомую  шестерню

отодвиньте от ведущей.



При  контакте  у  основания  зуба  (изображение  3)  ведущую  шестерню

отодвиньте  от  ведомой,  уменьшив  толщину  регулировочного  кольца,  при
этом,  для  сохранения  величины  бокового  зазора,  ведомую  шестерню
пододвиньте к ведущей.

При контакте на узком конце зуба (изображение 4)
отодвиньте  ведомую  шестерню  от  ведущей,  уменьшив  толщину

регулировочного  кольца,  при  этом,  для  сохранения  величины  бокового
зазора, ведущую шестерню пододвиньте к ведомой.

При  контакте  на  широком  конце  зуба  (изображение  5)  подвиньте

ведомую  шестерню  к  ведущей,  увеличив  толщину  регулировочного  кольца,
при  этом,  для  сохранения  величины  бокового  зазора,  ведущую  шестерню
отодвиньте от ведомой.

8.  Отверните  болты  28  (см.  рис.  4).  На  резьбовую  часть  нанесите

анаэробный  герметик  УГ-6,  предварительно  обезжирив резьбу  соединяемых
деталей,  а  затем  затяните  болты.  Момент  затяжки  140  -  160  Н·м
(14 - 16 кгс·м).

9. Установите на крышку подшипника дифференциала стопорную шайбу

19  и  закрепить  болтом  с  пружинной  шайбой.  Предварительно  обезжирьте
резьбу соединяемых деталей и нанесите на резьбовую часть болта герметик
УГ-6. Момент затяжки болта 11 - 25 Н·м (1,1 - 2,5 кгс·м).

Стопорная  пластина  может  быть  установлена  в  зубья  регулировочной

гайки  одним  или  двумя  "усами".  При  невозможности  установки  стопорной
пластины  ни  в  одном  из  положений  дотяните  регулировочную  гайку  до
ближайшего совпадения зубьев.

10.  Установите  прокладку  24  крышки  картера,  крышку  21  картера  и

затяните болтами 23. Момент затяжки 11 - 25 Н·м (1,1 - 2,5 кгс·м).

11.  Закончив  сборку  моста,  проверьте  его  нагревание  после  движения

автомобиля. Если нагревание картера в зоне подшипников ведущей шестерни
и  подшипников  дифференциала  свыше  90°С  (вода  на  картере  кипит),  то
произведите регулировку предварительного натяга подшипников как указано
выше.



Ступицы

 колёс.

Систематически  меняйте  смазку  в  ступицах  колес.  Для  замены  смазки

снимите  ступицу  с  цапфы,  удалите  старую  смазку  и  тщательно  промойте
керосином  подшипники  и  внутреннюю  полость  ступицы.  Слой  смазки  в



21

ступице  между  подшипниками  должен  быть  толщиной  10  -  15  мм.  Не
закладывайте в ступицу смазку больше нормы во избежание попадания ее в
колесный тормозной механизм.

При  промывке  и  замене  смазки  не  снимайте  манжету  во  избежание  ее

повреждения  и  нарушения  уплотнения.  Выпрессовывайте  манжету  только
при сильном загрязнении смазки и замене подшипников ступицы.

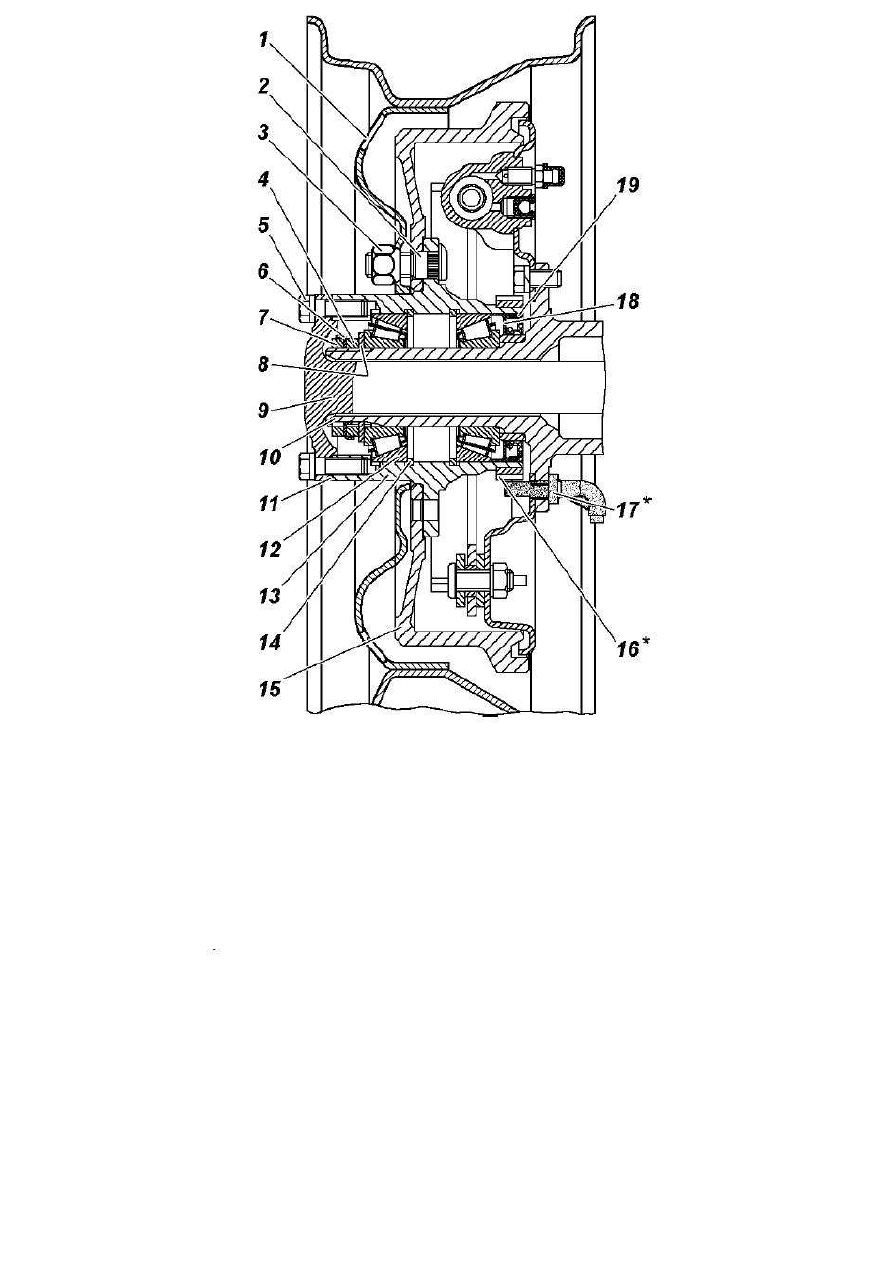

Рис.13 Ступица заднего колеса

1- колесо; 2-болт ступицы; 3-гайка крепления колеса;
4-регулировочная гайка; 5-болт крепления полуоси;
6-стопорная шайба; 7-контргайка; 8-упорная шайба;
9-полуось; 10-цапфа; 11-прокладка; 12-подшипник;
13-ступица; 14-упорное кольцо; 15-тормозной барабан;
16-импульсный диск; 17-датчик АБС; 18 упорная шайба;
19-манжета



22

Регулировка

 подшипников ступиц колес

Регулировку  подшипников  выполняйте  тщательно.  При  слабой  затяжке

подшипников  в  них  во  время  движения  возникают  удары,  разрушающие
подшипники.  При  слишком  тугой  затяжке  происходит  сильный  нагрев
подшипников,  вследствие  чего  смазка  вытекает  и  подшипники  выходят  из
строя. Кроме того, большие зазоры в ступицах передних колес увеличивают
ход тормозной педали.

Наличие зазора в подшипниках проверяйте покачиванием колес.
Для  замены  смазки  ступицу  снимите  с  цапфы,  удалите  отработавшую

смазку, тщательно промойте подшипники и манжету. Смажьте подшипники
и  рабочую  кромку  манжеты.  Обязательно  заполните  смазкой  пространство
между роликами подшипников. Между подшипниками заложите слой смазки
толщиной  10-15  мм.  Не  закладывайте  в  ступицу  смазки  больше  нормы  во
избежание попадания в колесные тормозные механизмы.



Регулировку

  подшипников  ступиц  колес  выполняйте  в  следующей

последовательности

:

1.      Поднимите  домкратом  автомобиль  со  стороны  колеса,  подшипники

которого должны быть отрегулированы.

2.    Выньте  полуось  9  (см.рис.13)  у  заднего  моста  или  снимите  фланец

ведущий у переднего моста.

3.   Отогните ус стопорной шайбы 6, отверните контргайку 7 и снимите

стопорную шайбу.

4.



Ослабьте

гайку

4

регулировки  подшипников  на  1/6-
1/3 оборота (1-2 грани).

5.      Проворачивая  рукой

колесо,  проверьте  легкость  его
вращения

(колесо

должно

вращаться  свободно  без  задевания
тормозных  колодок  за  диск  или
барабан).

6.  Затяните  гайку  регулировки

подшипников  ступицы  с  помощью
динамометрического

ключа

8560-01 А (рис. 14) и вставки  55-4819.

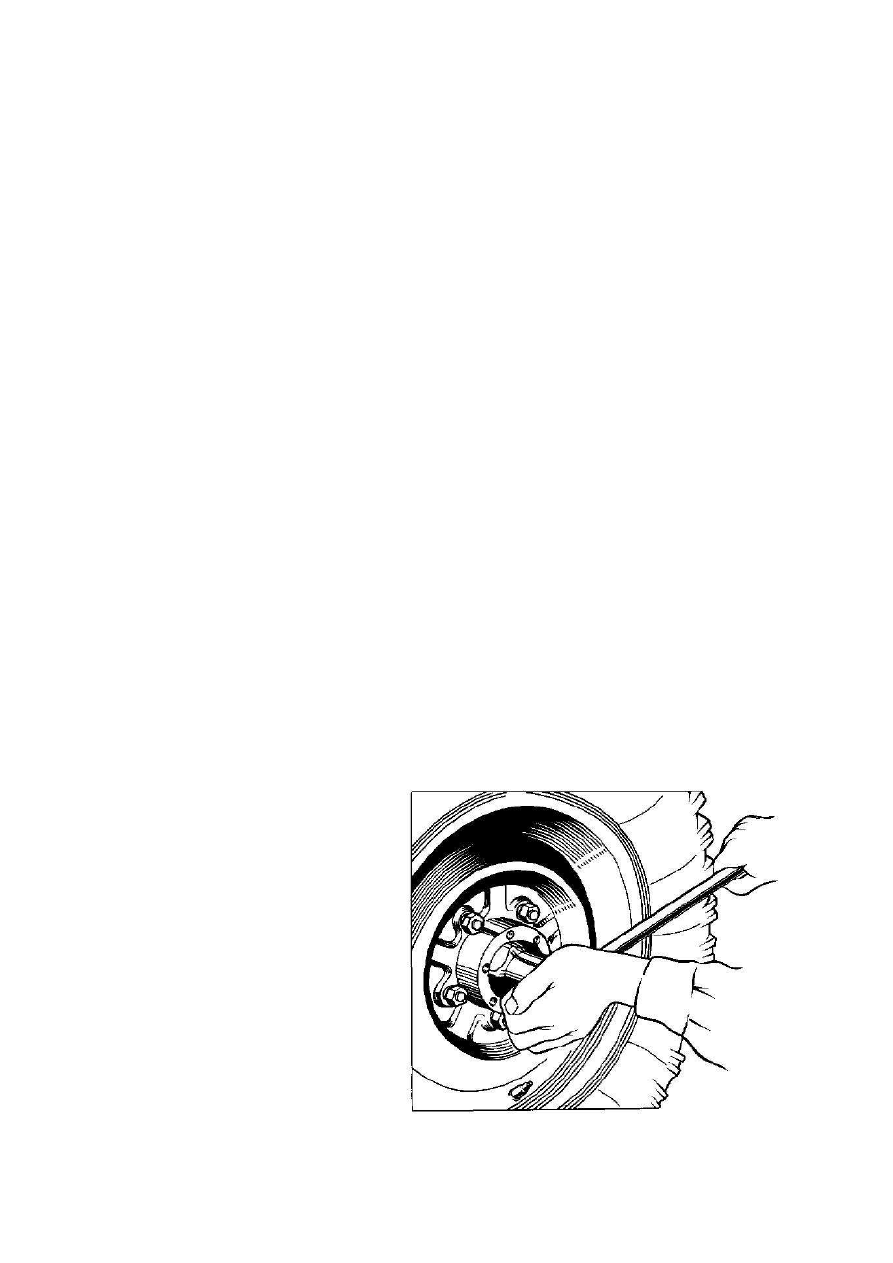

Рис. 14   Регулировка

подшипников ступиц колёс
