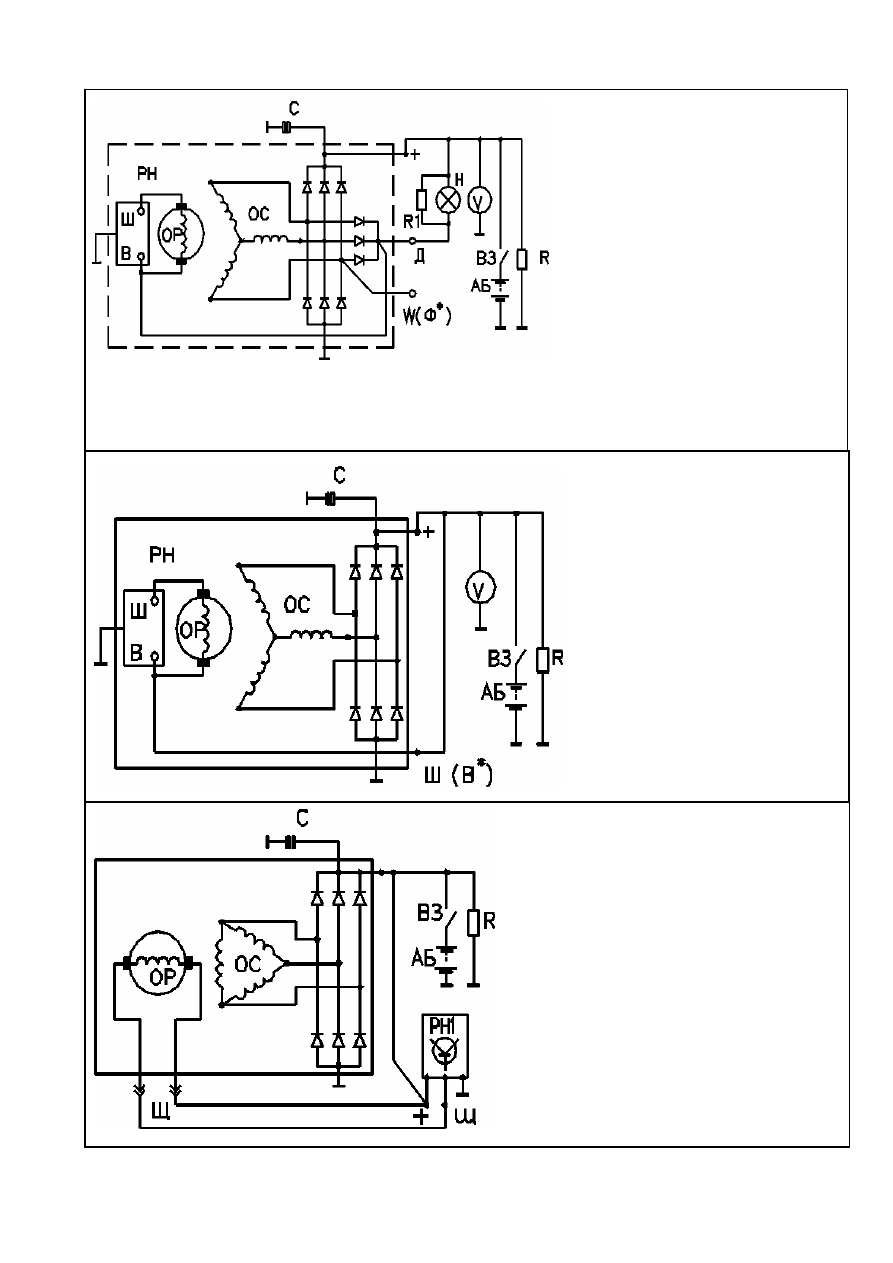

Рис. 6.3. Схема подключения
генераторов 161.3771 и 665.3701-
01 на автомобилях УАЗ:
РН – встроенный  регулятор
напряжения;

ОР – обмотка

ротора;  ОС – обмотка  статора
(обмотка  статора  генератора 665
соединена

по

схеме

треу-

гольника);  С – конденсатор; V –
указатель  напряжения;  ВЗ -
выключатель  зажигания;  АБ –
аккумуляторная  батарея; R -
нагрузка

Рис. 6.2. Схема подключения
генераторов 16.3771 и 665.3701 на
автомобилях УАЗ:
РН – встроенный  регулятор
напряжения;  ОР – обмотка
ротора;  ОС – обмотка  статора
(обмотка

статора

генератора

6651  соединена  по  схеме  треу-
гольника);  С – конденсатор; V –
указатель напряжения;

ВЗ - выключатель зажигания; АБ – аккумуляторная батарея; R – нагрузка; Д – клемма вывода
дополнительных диодов; W – клемма вывода фазы обмотки статора; Н – лампа контроля
зарядки аккумуляторной батареи; R1 шунтирующий резистор



Рис. 6.4. Схема подключения
генераторов 193.3771 и 1641.3701
на автомобилях ГАЗель:
ОР – обмотка ротора; ОС – обмотка
статора;  С – конденсатор;  ВЗ -
выключатель  зажигания;  АБ –
аккумуляторная

батарея; R -

нагрузка РН1 – выносной регулятор
напряжения; (обмотка

статора

генератора 164 соединена  по  схеме
звезды)





118

4.

Генератор 957.3701-10 бесщеточный  и  бесколлекторный.  Возбуждение  генератора

осуществляется  за  счет  постоянных  магнитов  вмонтированных  в  ротор  и  обмотки  возбуждения,
намотанный  на  пластмассовый  каркас  и  закрепленной  на  передней  крышке.  Клемма  «В»  не
задействована, служит для крепления провода идущего от зажигания автомобиля.

В таблице 6.1 приведена краткая характеристика применяемых генераторов.


Таблица 6.1

Тип генератора

параметр

665.3701 665.3701

-01

16.3771 161.3771 193.3771 164.3701  957.5701-10

Направление вращения со

стороны шкива

Правое

Номинальное напряжение, В 14

Частота вращения ротора

при температуре

окружающей среды 25

±10

о

С

при напряжении

возбуждения

Самовозб.

Независимое
возбуждение

Самовозб.

υв, В

1

13 12,5

14

13

без нагрузки 1050

1050

1000

1000

800

1000

900

-

1320

-

-

1320

-

1200

-

1500

1200

-

1500

-
-
-

-
-
-

1300

-
-

2240 2240 1850 1850  -

-

1850

с нагрузкой

при токе:

15А
18А
28А
40А
50А - - - -

1800

2100  -

Ротор

Две 6-ти полюсные когтеобразные половины напрессованные на

рифленый вал

С постоянными

магнитами

Возбуждение

Электромагнитное. Обмотка возбуждения намотана на стальную

втулку, расположенную между полюсными наконечниками.

Электромагнитное

с постоянными

магнитами.

Марка щеток

М1А

Бесщеточные

Усилие нажатия пружины

на щетку  Н(кгс)

1,9 – 2,5  (0,19 – 0,25)

-

Регулятор напряжения

Встроенный

Я112А12, 44.3702, Я112А13

Исполн. «Т»

Выносной

13.3702-01

или 1902.3702

Встроенный

С111

Клемма подключения

«Д» «В» «Д» «В» «Ш» «Ш»

«В»

ложная

Регулируемое напряжение,

В

исполнение У



исполнение Т



13,6-14,8



13,0-14,2



13,6-14,8



13,0-14,2



13,5-14,8



12,9-14,2



13,5-14,8



12,9-14,2



-



-



13,5-15,1

Выпрямительный блок

БПВ 46-65-02

БПВ 34-65-02

БПВ 12-100

Число диодов в силовой

цепи

6 10

Число дополнительных

диодов

3 - 3

-

Подшипники

- в передней крышке

- в задней крышке



6-180302У1С9



6-180201У1С9



6-180603КС9Ш1



6-180502К19Ш1



6-180603КС9



0-180502К1С9

Частота вращения ротора в

горячем состоянии при

напряжении возбуждения

Самовозбуждение

υ

в

, В

13 14

13

без нагрузки 1100

1000

1100

900



119

с нагрузкой

при токе:



15А
18А
28А
40А
50А

-

1350
1800
2300

-

1300

-
-

2050

-

1250

-

1650

-
-

1430

-

1700

-

2700

1300

-

1700
2150

-

Максимальный ток нагрузки

в горячем состоянии при

напряжении возбуждения

Самовозбуждение

υ

в

13 14

13

и частоте вращения ротора

5000 мин

-1

, А



55



57



62



65



56

Статор число фаз 3  5

Соединение обмоток

Треугольник

Звезда

Треуголь

ник

Звезда

Пятиугольник




6.2 ОСОБЕННОСТИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ГЕНЕРАТОРА


Осмотр  генератора  следует  начинать  со  щеток  щеткодержателя  и  контактных  колец.

Следует  убедиться,  что  щетки  целы,  не  заедают  в  щеткодержателях  и  надежно  соприкасаются  с
контактными кольцами, проверить нажатие пружин на щетки (см. табл. 6.1). Щетки, изношенные
до 8 мм, подлежат замене.

Для  замера  нажатия  пружин  на  щетки  удалить  одну  щетку,  установить  крышку  в

щеткодержатель  и  удерживать  ее  рукой.  Выступающим  из  щеткодержателя  концом  щетки
надавить на чашку стрелочных весов (рис. 6.5). Когда щетка будет выступать из щеткодержателя
на 2 мм, замерить показания весов. То же повторить со второй щеткой.

Генератор  продуть  сжатым  воздухом.  Щеткодержатель,  щетки  и  значительно

загрязненные контактные кольца протереть чистой салфеткой, смоченной в бензине.

Сильно  загрязненные  контактные  кольца  с  небольшим  подгоранием  и  мелкими  шерохо-

ватостями  следует  зачистить  (сняв  щеткодержатель)  стеклянной  бумагой  зернистостью 80 или
100,  вращая  якорь  рукой  (см.  рис. 6.6) Применять  для  этого  наждачную  шкурку  запрещается.
Изношенные,  подгоревшие  или  имеющие  повышенное  биение  кольца  следует  проточить  на
токарном станке.

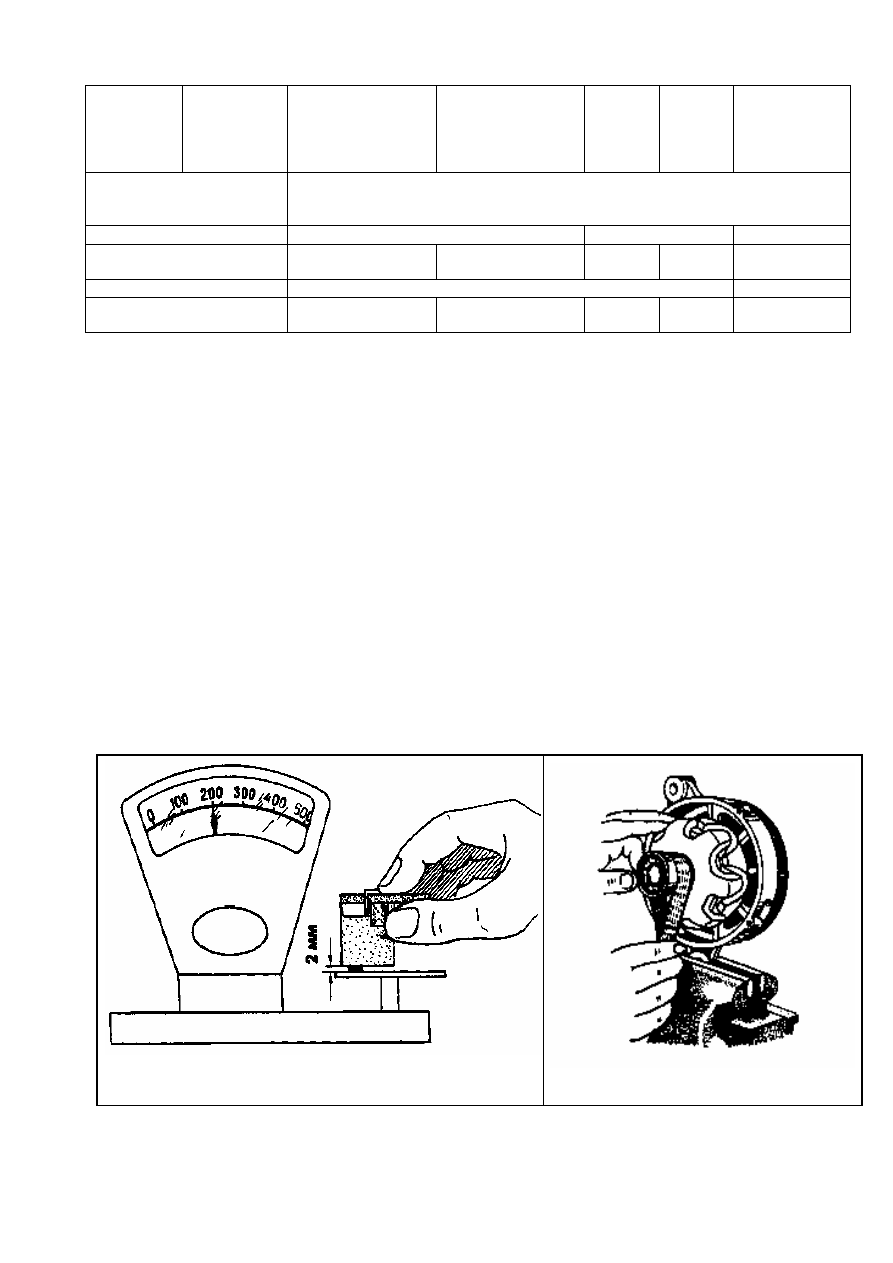

Рис. 6.5. Проверка усилия пружин щеток

Рис. 6.6. Зачистка контактных колец






120

6.3 РЕМОНТ ГЕНЕРАТОРА

6.3.1 Возможные неисправности генератора и способы их устранения.


Возможные неисправности и способы устранения генераторов приведено в таблице 6.2.

Таблица 6.2

Причина неисправности

Способ устранения

Отсутствует зарядка аккумуляторной батареи

Слабо натянуты ремни привода

Натянуть ремни

Неисправен регулятор напряжения

Заменить регулятор напряжения

Обрыв проводов от выводов «+» или «Ш»

Произвести ремонт проводов

Отсутствует  или  ненадежен  контакт  между
щетками и контактными кольцами

Очистить  щеткодержатель  от  грязи,  проверить
усилие  щеточных  пружин,  зачистить  или
прочистить контактные кольца

Обрыв цепи возбуждения

Устранить  обрыв  цепи  (особенно  проверить
места  пайки  выводов  катушки  возбуждения  к
контактным  кольцам  и  исправность  выводов
катушки).

Нет полной отдачи генератора

(несмотря на разряженную аккумуляторную батарею)

Слабо натянуты ремни привода

Натянуть ремни

Межвитковое  замыкание  или  обрыв  в  цепи
одной из фаз статорной обмотки генератора

Разобрать  генератор,  проверить  статорную
обмотку  на  отсутствие  обрыва  и  замыкания.
Статор с неисправной обмоткой заменить.

Выход

из

строя

одного

из

диодов

выпрямительного блока

Проверить  диоды  с  помощью  прибора  или
контрольной  лампы.  Блок  с  неисправными
диодами заменить.

Увеличенный осевой люфт (более 0,25 мм)

Износ подшипников

Заменить подшипники

Повышенный шум генераторов

Недостаточное

количество

смазки

в

подшипниках

Заменить подшипники

Задевание ротора за полюса статора

Заменить подшипники

Износ подшипников

Заменить подшипники

Заедание подшипников

Заменить подшипники

Выработка посадочного места под подшипник

Заменить крышку генератора

Поломка кронштейна и лап крепления генератора.

Частое ослабление крепления генератора.

Неправильный

монтаж

генератора

на

кронштейнах

Установить генератор, как указано в подразделе
6.3.6 «Установка генератора на двигатель»

Увеличенный дисбаланс шкива или ротора

Проверить  динамическую  балансировку  шкива
и  ротора.  Если  дисбаланс  превышает 10 г=см,
произвести балансировку деталей.

Быстрый износ щеток и контактных колец

Увеличенное биение контактных колец

Проточить и отшлифовать контактные кольца
