7

Корпус  компрессора  выполнен  из  алюминиевого  сплава  в  виде  улитки  с

осевым и тангенциальным патрубками. Внутри корпуса компрессора располо-

жено  колесо  компрессора.  В  улитку  ввернут  угловой  штуцер,  на  котором  за-

креплена резиновая трубка пневмокамеры. Рядом с угловым штуцером закреп-

лена фирменная табличка, на которой указан тип и номер ТКР (см. рис. 6).











































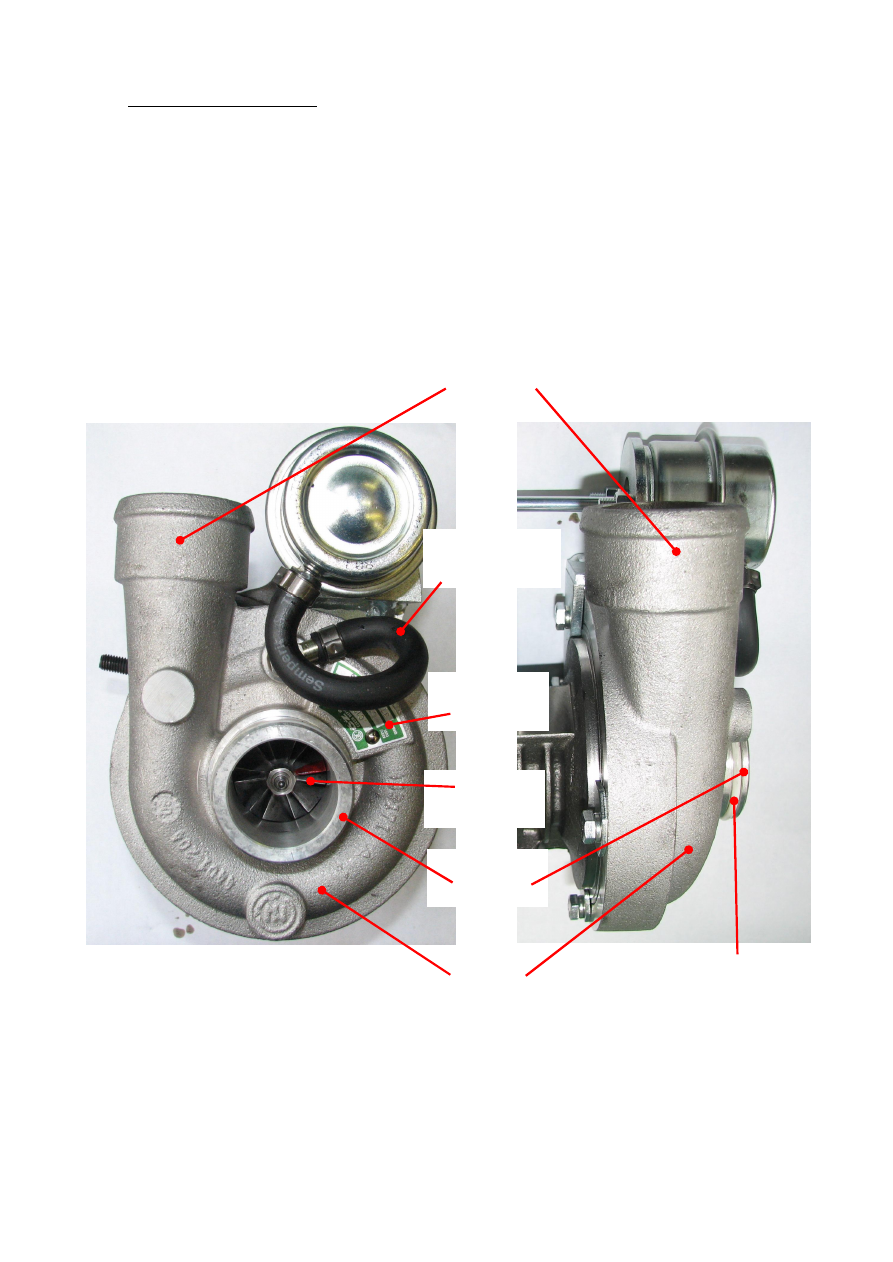

Рис. 6. Корпус компрессора.



Улитка

компрессора

Осевой

патрубок

Колесо

компрессора

Тангенциальный

патрубок

Фирменная

табличка

Трубка

пневмокамеры

Уплотнительное

кольцо



8

Механизм регулирования включает пневмокамеру в сборе со штоком (ак-

туатор), резиновую трубку и стопорное кольцо.

Пневмокамера соединена резиновой трубкой со штуцером, установленном

в улитке компрессора.

Пневмокамера закреплена на кронштейне, который установлен на корпусе

компрессора.

Шток пневмокамеры зафиксирован с помощью стопорного кольца на ры-

чаге перепускного клапана, расположенного в корпусе турбины (см. рис.7).























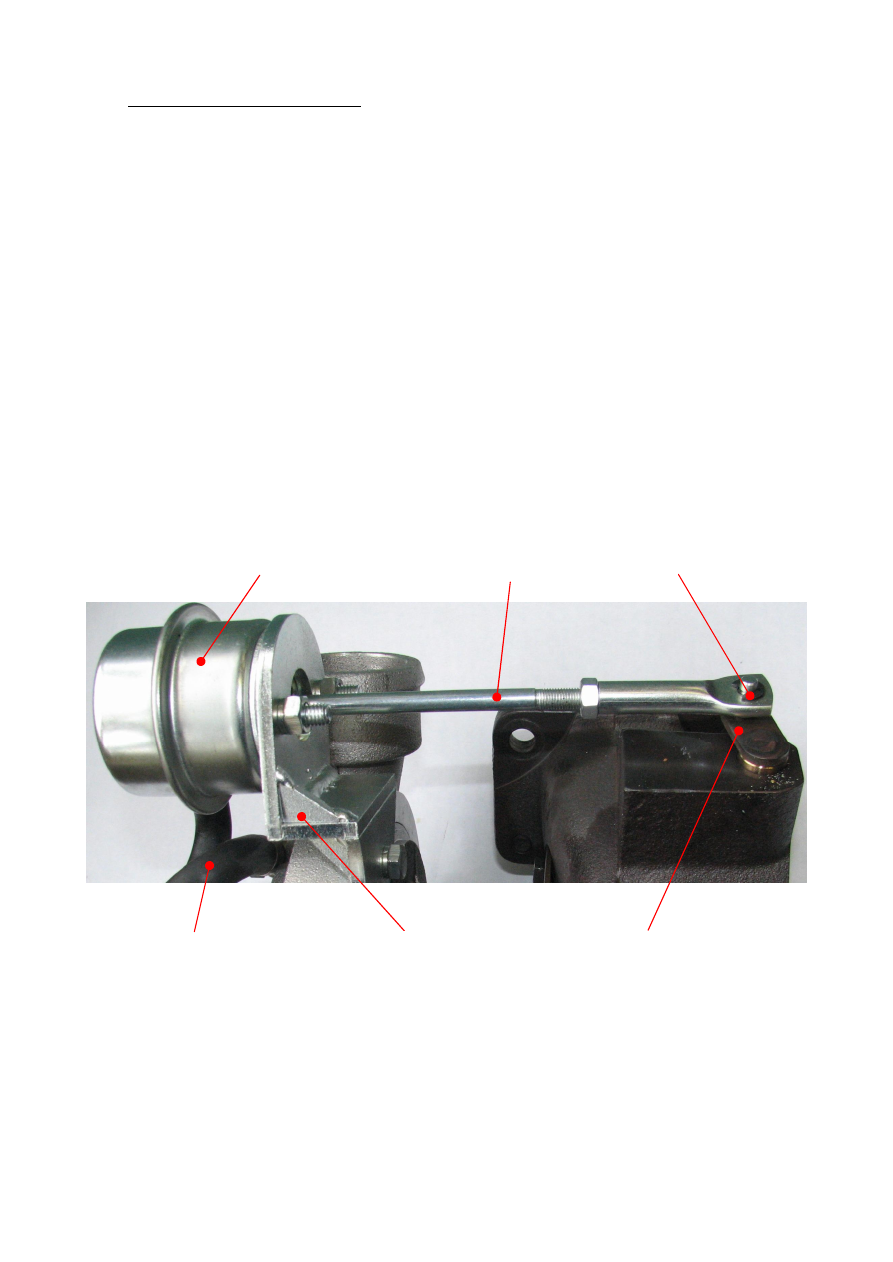

Рис. 7. Механизм регулирования.





Пневмокамера



Резиновая трубка



Шток



Кронштейн



Стопорное кольцо

Рычаг



9

3. РАСПОЛОЖЕНИЕ  ТКР  И  ЕГО  СОЕДИНЕНИЕ

С  СИСТЕМАМИ  ДВИГАТЕЛЯ  И  АВТОМОБИЛЯ



ТКР расположен на левой стороне двигателя по ходу движения автомоби-

ля. Соединение ТКР с системами двигателя и автомобиля показано на рис.8.



































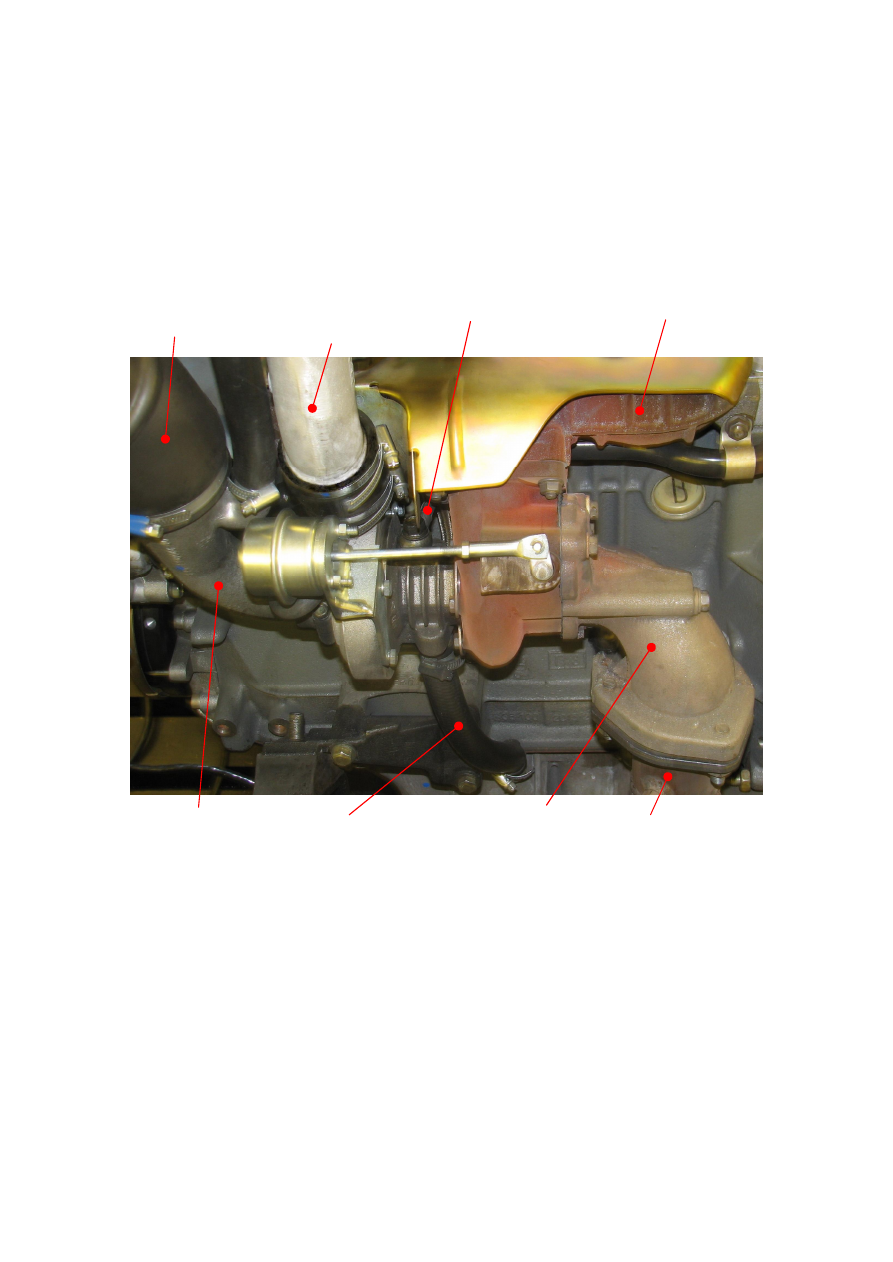

Рис. 8. Расположение ТКР на двигателе.



Фланец входного канала корпуса турбины крепится к выпускному коллек-

тору двигателя с помощью 4-х гаек и шпилек, изготовленных из жаропрочной

стали. К фланцу выходного канала корпуса турбины крепится чугунный патру-

бок трубы приемной глушителя.

Труба прием-
ная глушителя

Патрубок трубы
приемной глушителя

Выпускной

коллектор



Трубка нагнетательная

для подвода масла

Шланг для

 слива масла



Резиновый
шланг



Угловой

патрубок

Нагнетательный
патрубок





10

К  верхнему  фланцу  корпуса  подшипников  с  помощью  полого  болта  кре-

пится  трубка  нагнетательная  для  подвода  смазочного  масла  из  блока  цилинд-

ров. В нижнем фланце корпуса подшипников ввернут штуцер, на котором за-

крепляется шланг для слива смазочного масла в масляный картер двигателя.

На осевом патрубке корпуса компрессора закреплен угловой патрубок, со-

единенный  резиновым  шлангом  с  воздушным  фильтром  автомобиля.  Танген-

циальный  патрубок  корпуса  компрессора  соединен  с  нагнетательным  патруб-

ком, далее расположены воздуховод, ресивер и впускная труба. К штуцеру ре-

сивера крепится трубка компенсатора давления наддува топливного насоса вы-

сокого давления (ТНВД, см. рис. 9).





























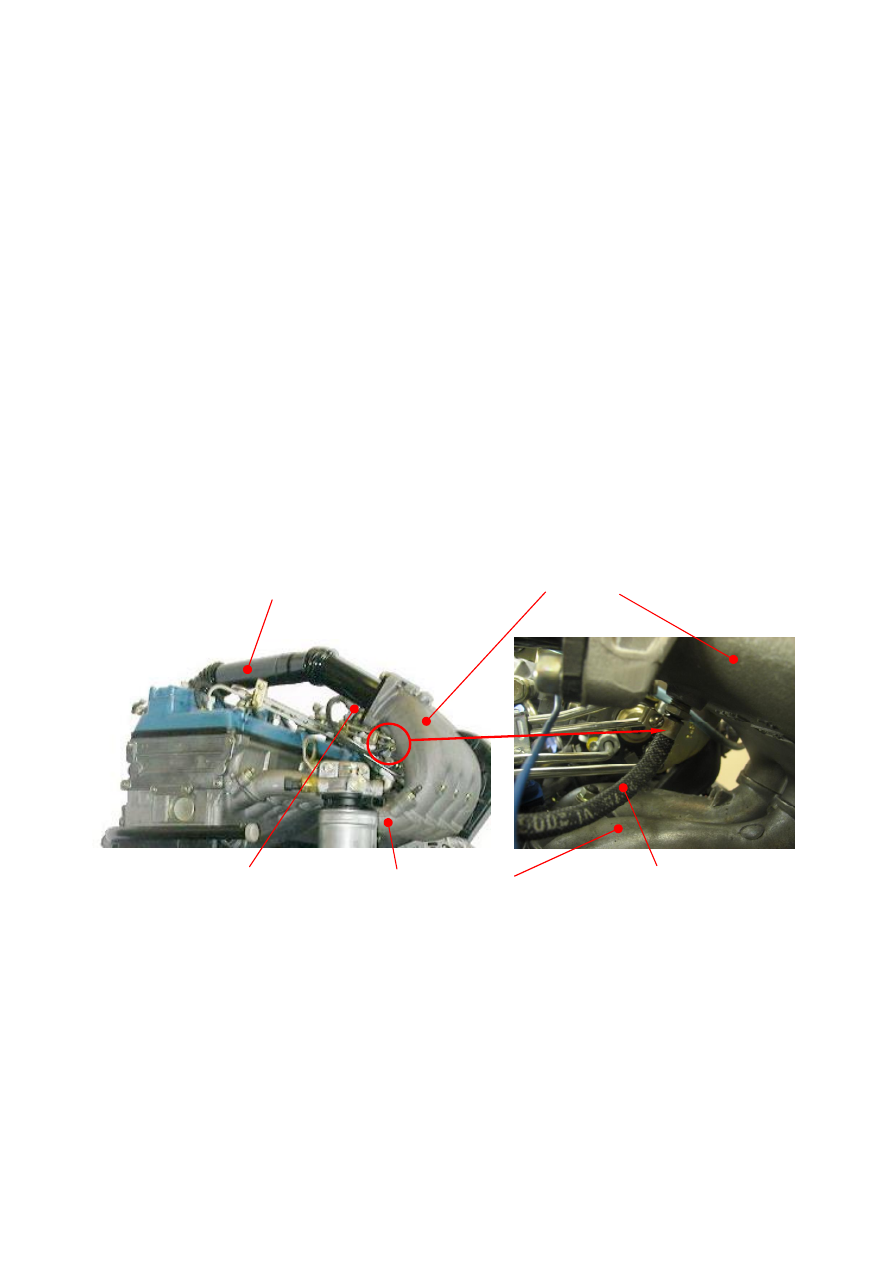

Рис. 9. Система воздухоснабжения и

расположение трубки компенсатора давления наддува на ресивере.







Воздуховод

Труба впускная

Ресивер

Трубка компенсатора

Компенсатор давления наддува
