ЭЛЕКТРООБОРУДОВАНИЕ

На  двигателе  установлено  электрооборудование  постоянного  тока.  Номи-

нальное напряжение в системе 12 В. Приборы электрооборудования подсоедине-
ны  по  однопроводной  схеме.  С  "массой"  двигателя  соединены  все  клеммы  "–"
(минус) приборов и агрегатов электрооборудования.

Генератор

Генератор  переменного  тока  с  электромагнитным  возбуждением  со  встро-

енным регулятором напряжения и выпрямительным блоком.

Генератор  предназначен  для  работы  в  качестве  источника  электрической

энергии параллельно с аккумуляторной батареей в системе электрооборудования
автомобиля.

Привод  генератора  осуществляется  от  шкива  коленчатого  вала  поликлино-

вым ремнем с передаточным отношением 2,4. Схема привода показана на рис.7,8.

Основные технические данные

Направление вращения (со стороны шкива) ............................. правое
Номинальное напряжение, В ............................................................. 14
Максимальный ток, А
4052.3701000-01 ................................................................................. 80
5122.3771000 ....................................................................................... 80
5122.3771000-30 ................................................................................120
3212.3771000-10 ................................................................................. 90
32112.3771000 ....................................................................................110

Ток отдачи при напряжении 13 В температуре окружающей среды 25±10 ºС

при длительном режиме работы и частоте вращения ротора генератора, мин

–1

:

Таблица 12

Обозначение

генератора

Частота вращения ротора генератора, мин

-1



1500

1800

2000

6000

8000

4052.3701000-01

22

40

48

80

82

5122.3771000-30

14

32

45

116

120

5122.3771000

24

40

48

80

82

3212.3771000-10

27

-

50

90

-

32112.3771000

25,5

52

65

110

-







145

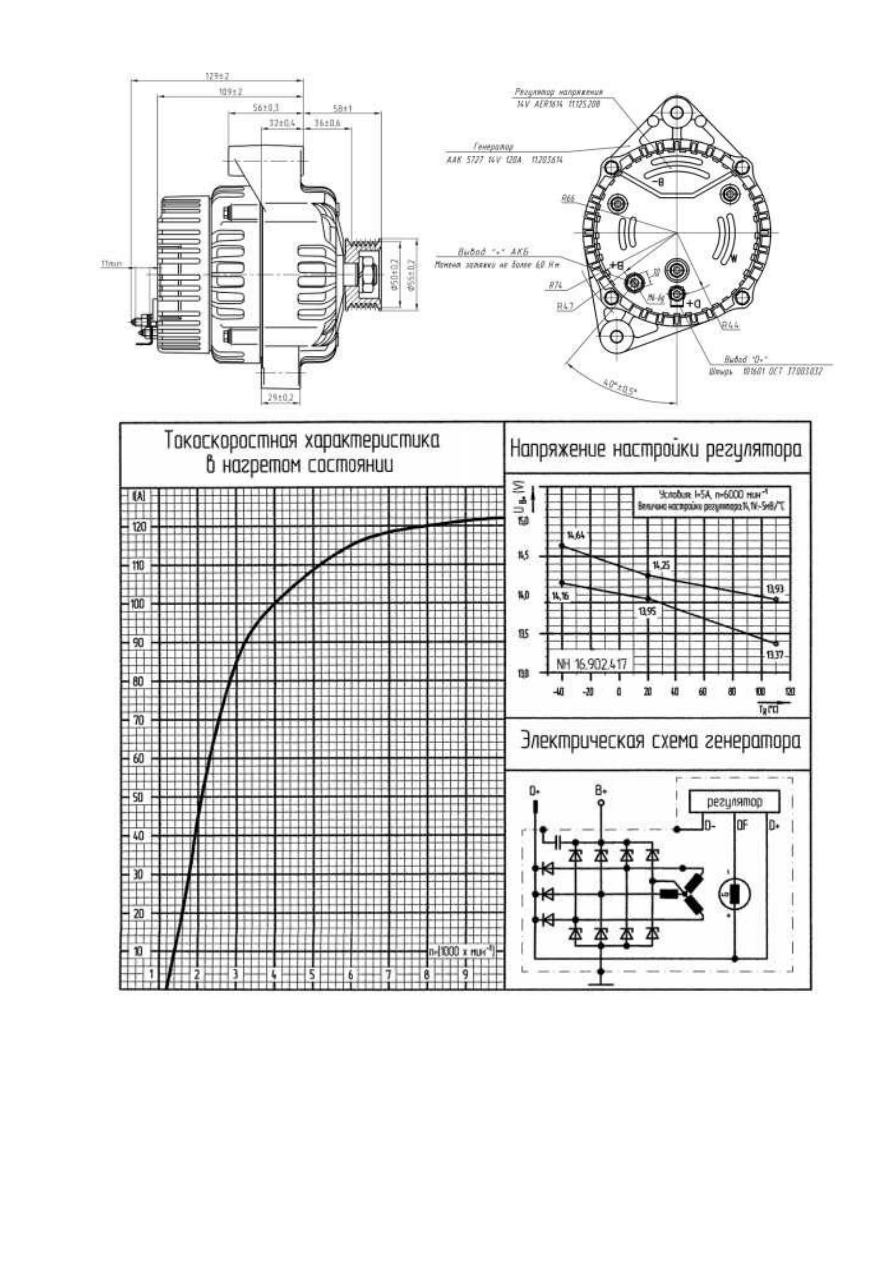

Рисунок 91. Габаритные размеры и токоскоростная характеристика генератора

5122.3771000-30 ООО СП «Прамо-Электро» (120 А)









146





Рисунок 92. Габаритные размеры и токоскоростная характеристика

генераторов 4052.3701000-01 ОАО «Прамо-Искра» и

5122.3771000 ООО СП «Прамо-Электро» (80А)





147







Рисунок 93. Габаритные размеры и токоскоростная характеристика генератора

32112.3771000 ОАО «БАТЭ» (110А)
