278

ПРИЛОЖЕНИЕ Д

(подшипники)

Подшипники качения, применяемые в двигателе

Наименование подшипника

Обозначение

Количество,

шт

Комбинированный

специальный

водяного насоса

406.1307027 «СПЗ»
(6-5НР17124ЕС30



)

или 406.1307027-01 «VBF»
(5НР17124Е.Р6Q6

*

)

или 406.1307027-02 «KNG»

1

Носка первичного вала коробки пе-
редач (в маховике):



1

 радиальный шариковый одно-
рядный с двумя защитными шай-
бами или

402.1701031  «VBF»
(6203ZZ.Р6Q6/У.С30

*

)



или:
 радиальный  шариковый  одно-
рядный  с  двухсторонним  уплотне-
нием


402.1701031-02
(6203.2RS2.P63Q6/У.С30

*

)



Рычаг  натяжного  устройства  со
звездочкой в сборе с подшипником

514.1006050-10

2

Рычаг  привода  клапана  в  сборе  с
подшипником

514.1007111-03

16

Ролик  натяжной  эксцентриковый
ремня  привода  вентилятора,  насоса
ГУР и компрессора кондиционера в
сборе  с  радиальным  подшипником
с двухсторонним уплотнением

2112-1006120

2

Ролик  опорный  ремня  привода
ТНВД  генератора  и  водяного  насо-
са в сборе с подшипниками

3413.1006135

1

Привода вентилятора:



2

 радиальный  шариковый  одно-
рядный  с  двумя  защитными  шай-
бами

402.1701031  «VBF»
(6203ZZ.Р6Q6/У.С30

*

)



или:
 радиальный  шариковый  одно-
рядный  с  двухсторонним  уплотне-
нием

402.1701031-02
(6203.2RS2.P63Q6/У.С30

*

)







 Обозначение на предприятии - изготовителе






279

ПРИЛОЖЕНИЕ Е
(турбокомпрессор)

ТУРБОКОМПРЕССОР


Турбокомпрессор (ТКР) GT1549S ф. «GARRETT» или HP48X3501 ф. «F-Diesel

Power co.» или ТКР50.04.07 ЗАО НПО «Турботехника» с клапаном перепуска отра-
ботавших газов (ОГ).

Е.1 Эксплуатация и техническое обслуживание
Эксплуатация двигателя без воздухоочистителя на входе в ТКР не допускается.

При  эксплуатации  двигателя  на  рекомендованных  смазочных  маслах  и  уста-

новке рекомендованных масляных фильтров, а также своевременной их замене срок
службы ТКР совпадает со сроком службы двигателя.



ВНИМАНИЕ!
Не начинайте движение на автомобиле сразу после запуска холодного двига-
теля. Необходимо поработать 1…2 минуты на минимальных оборотах холостого
хода для прогрева турбокомпрессора с целью исключения задевания колеса тур-
бины за корпус и ускоренного износа лопаток колеса, вероятность которого воз-
растает по мере роста пробега автомобиля в связи с износом подшипников сколь-
жения турбокомпрессора.

Не рекомендуется работа двигателя более 10 минут на минимальных оборо-
тах холостого хода. За счет разрежения, создаваемого при работе двигателя, часть
смазочного масла из подшипникового узла ТКР поступает в систему впуска, вы-
зывая повышенное дымление отработавших газов.

При остановке двигателя после длительной работы на большой нагрузке
необходимо в течение 3…5 минут дать поработать двигателю на минималь-
ных оборотах холостого хода, во избежание преждевременного выхода из
строя турбокомпрессора.

Производить регулировку клапана перепуска ТКР во избежание поломки
двигателя строго запрещается.





Обслуживание системы газотурбинного наддува заключается в периодической

проверке герметичности соединений системы воздухоснабжения.

Также важно своевременно в сроки установленные инструкцией по эксплуата-

ции  двигателя  проводить  контроль  и  замену  фильтрующего  элемента  фильтра
очистки воздуха.








280

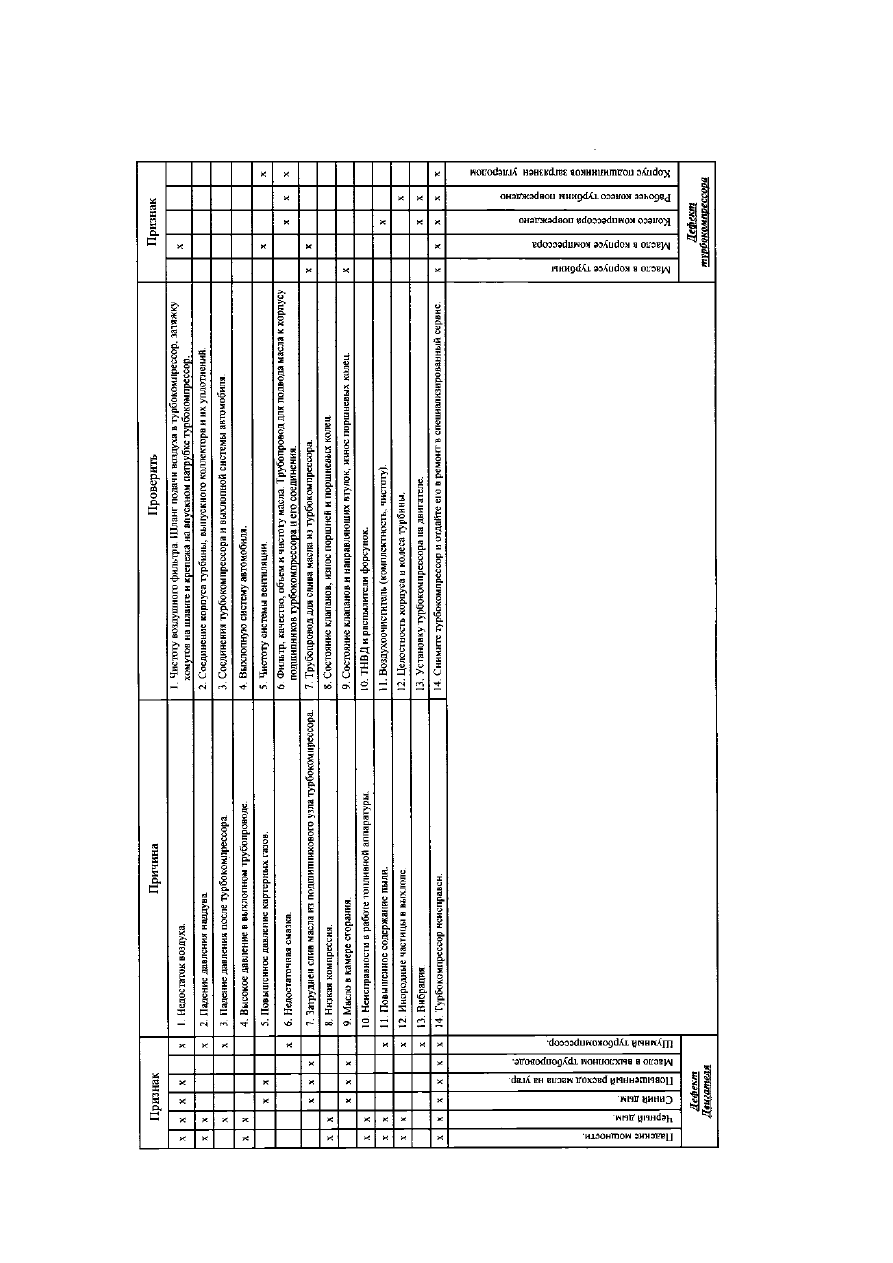

Е.2 Возможные дефекты на дизельном двигателе ЗМЗ-51432 с турбоком-

прессорами GT1549S ф. «GARRETT», HP48X3501 ф. «F-Diesel Power Сo.»,
ТКР50.04.07 ЗАО НПО «Турботехника»








281

Е.3 Общие требования к замене и ремонту турбокомпрессора

Ремонт ТКР должен производиться только на специализированном ремонтном

предприятии.

В случае выхода из строя ТКР по вине завода-изготовителя укажите, по адре-

сам указанным в конце подраздела, следующую информацию:

  сведения указанные на фирменной табличке, установленной на корпусе колеса

компрессора;

  номер двигателя ЗМЗ-51432, на котором установлен данный ТКР;
  марку автомобиля и пробег в километрах;
  краткое описание повреждения согласно данным таблицы п.Е.2.
  При установке ТКР необходимо выполнить следующие требования:
  предварительно  проверить  ТКР  на  отсутствие инородных тел в корпусе ком-

прессора, корпусе подшипников и корпусе турбины;

  подсоединить корпус турбины к выпускному коллектору, снятому с двигателя;
  при установке выпускного коллектора с ТКР на двигатель отклонение осей от-

верстий  для  подачи  и  стока  масла  из  корпуса  подшипников  ТКР  от  вертикали  не
должно превышать



 15



;

  при установке шланга слива масла из турбокомпрессора не допускать его пе-

региба,  что  приведет  при  работе  двигателя  к  уносу  масла  через  уплотнения  вала
турбокомпрессора  в системы впуска воздуха и выпуска отработавших газов;

  при  соединении  корпусов  ТКР  с  соответствующими  системами  двигателя

необходимо  использовать  только  новые  серийные  уплотнительные  прокладки  и
шланги;

  применение герметиков и уплотнительных замазок не допускается.



ВНИМАНИЕ!
За  15  минут  до  первого  пуска  двигателя  после  установки  ТКР  необхо-

димо отвернуть штуцер подвода масла к корпусу подшипников ТКР и снять
впускной  патрубок  с  корпуса  компрессора  ТКР.  Сплошной  струей  залить  в
корпус подшипников ТКР  чистое моторное масло, применяемое в двигателе
(20-50  мл  с  температурой  не  менее плюс  20  °С).  Температура ТКР  не  должна
быть  ниже  плюс  10  °C.  После  заливки  масла  пальцами  повернуть  на  не-
сколько оборотов ротор ТКР. Установить  штуцер подвода масла и впускной
патрубок.
