Р.Э. LADA Vesta

в исходное положение,
готовый к применению.
Прикуриватель работает
и при выключенном за-
жигании.
Перегрузка гнезда при-
куривателя может при-
вести к выходу из строя
электропроводки авто-
мобиля и короткому за-
мыканию. Не используй-
те более одного электри-
ческого прибора. Если

вилка (разъем) электри-

ческого прибора слишком свободно или слишком плотно
размещается в гнезде, это может привести к плохому контак-
ту или приведет к застреванию вилки (разъема). Используйте
электрические приборы только с соответствующими вилка-
ми (разъемами), которые указаны на рисунке 1б или c соеди-
нительными элементами, пригодными для использования
с разъемами стандарта SAE.

ВНИМАНИЕ!
1. Не вставляйте в гнездо прикуривателя ничего кроме
штатной подвижной части прикуривателя.
2. Никогда не удерживайте принудительно прикурива-
тель в нажатом положении, это может привести к его по-
вреждению: перегреву и перегоранию спирали. При этом
сработает биметаллический предохранитель прикурива-
теля, что приведет к перегоранию плавкого предохрани-
теля в монтажном блоке автомобиля.
3. Не допускается чистка спирали подвижной части при-
куривателя металлическими предметами, это может
привести к ее повреждению.
4. Всегда проверяйте отключение прикуривателя.

5. Оставляя детей в автомобиле без присмотра, в каче-
стве предосторожности всегда извлекайте прикурива-
тель из гнезда.
6. При замене необходимо использовать только типы
прикуривателей, которые рекомендованы для данного
автомобиля.
7. Не оставляйте подключенные к розетке электропри-
боры, если водитель и пассажиры покидают салон авто-
мобиля или автомобиль ставится на длительную стоянку
(хранение).
8. Всегда вставляйте подвижную часть прикуривателя в
гнездо, если розетка не используется.
9. Вставка посторонних предметов, кроме соответствую-
щих вилок (разъемов) или попадание какой-либо жидко-
сти в патрон может привести к неисправности электри-
ческой системы автомобиля или короткому замыканию.

Предупреждение
Не следует касаться руками нагревательного элемента
прикуривателя, это может привести к ожогу или к по-
вреждению нагревательного элемента.

РАДИОПРИЕМНИК И ПРОИГРЫВАТЕЛЬ ЗВУКОВЫХ
ФАЙЛОВ И ОБОРУДОВАНИЕ МУЛЬТИМЕДИЙНОЕ
НАВИГАЦИОННОЕ

Краткое описание

В вариантом исполнении автомобиль комплектуется ра-
диоприёмником и проигрывателем звуковых файлов (далее
РПиПЗФ) или оборудованием мультимедийным навигацион-
ным (далее ОММН).

Предупреждение
При несоблюдении правил техники безопасности воз-
можно поражение электрическим током!
Для предотвращения аварии во время управления авто-
мобилем:

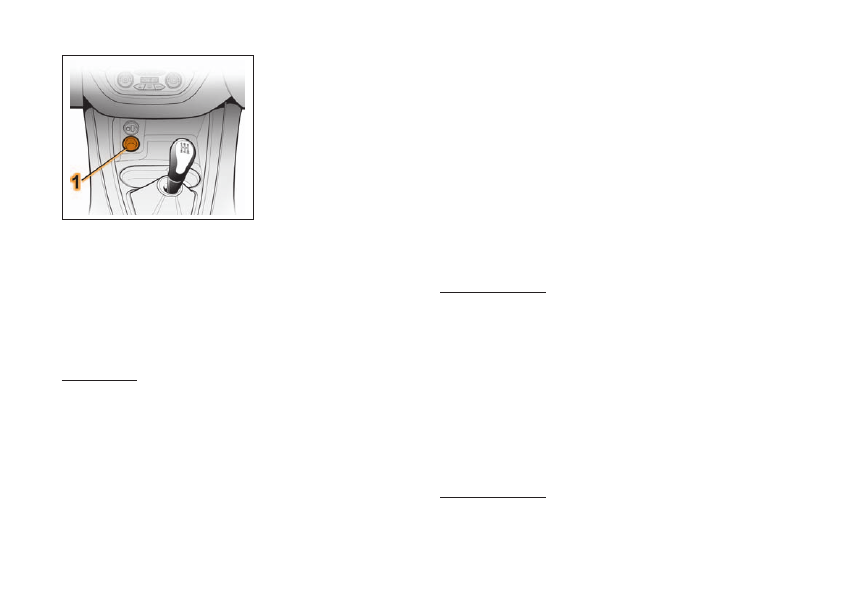

Рис. 1в. Прикуриватель

– не проводите настройку режимов воспроизведения си-
стемы;
– не делайте звук очень громким, чтобы слышать звуко-
вые сигналы от других автомобилей.

ВНИМАНИЕ!
Во время мытья автомобиля не допускайте попадания
жидкости внутрь радиоаппарата. Это может привести к
коротким замыканиям, возгоранию или другим повреж-
дениям.
Старайтесь не ставить транспортное средство на стоянке
в местах прямого воздействия солнечных лучей, которые
могут привести к чрезмерному повышению температуры
внутри салона. Перед началом воспроизведения дайте
температуре внутри салона понизиться.
РПиПЗФ и ОММН рассчитаны на подключение к бортовой
сети автомобиля 12 В с минусом на корпусе.

Радиоприёмник и проигрыватель звуковых файлов

1. Внешний вид

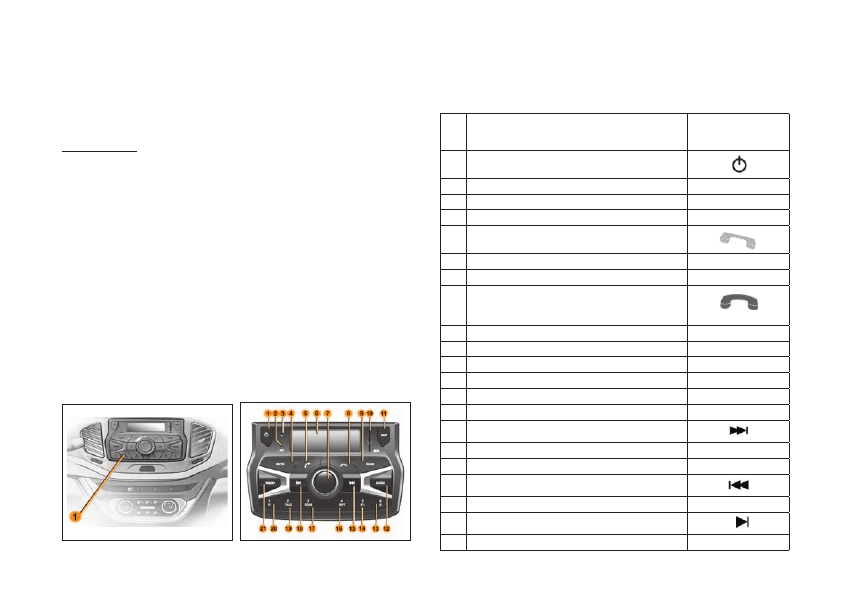

На рисунке 2 представлен внешний вид лицевой панели ра-
диоаппарата 1.

2. Описание органов управления
Описание органов управления, обозначенных цифрами на
рисунке 1, приведено в таблице 1.

Т а б л и ц а 1

№

Наименование органа управления

Обозначение

органа

управления

Кнопка включения/выключения
радиоприемника

Микрофон

Кнопка Reset, сброс текущих настроек

Кнопка выключения звука

MUTE

Кнопка входа в режим «Телефон», прием
входящего звонка (зеленого цвета)

Дисплей

Ручка энкодера многофункциональная

Кнопка выхода из режима «Телефон»
в предыдущий режим, отбой входящего
звонка (красного цвета)

Многофункциональная кнопка

SCAN

Слот для карты памяти SD

Многофункциональная кнопка

DISP

Многофункциональная кнопка

AUDIO

Многофункциональная кнопка

6 F-

Многофункциональная кнопка

5 F+

Многофункциональная кнопка

4 RPT

Многофункциональная кнопка

3RDM

Многофункциональная кнопка

2TAG

Многофункциональная кнопка

RADIO

Рис. 2. – Внешний вид и форма лицевой панели радиоаппарата

Оборудование мультимедийное навигационное

1. Внешний вид

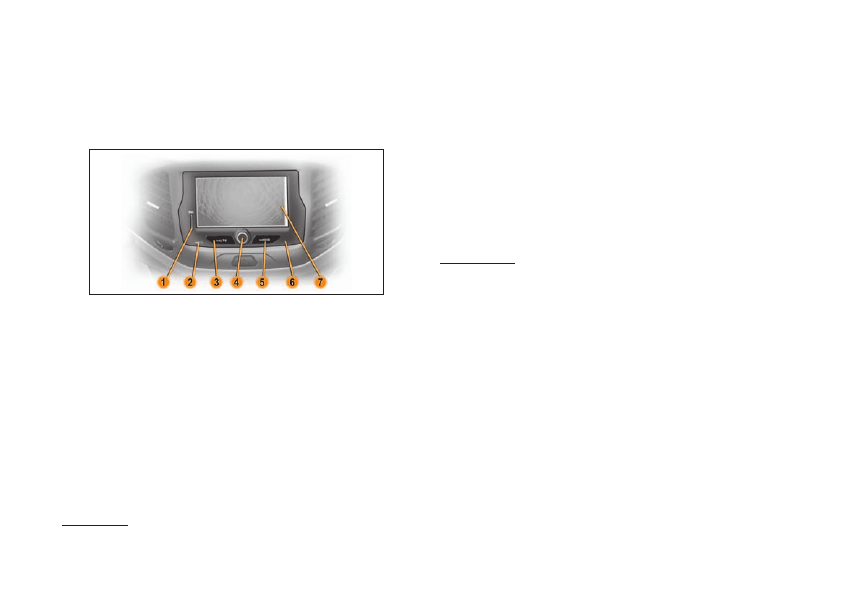

На рисунке 3 представлен внешний вид мультимедийного
навигационного оборудования.

1 – слот для карты памяти SD; 2 – микрофон; 3 – MUTE – кноп-
ка выключения звука; 4 – ручка энкодера (регулировка звука
с кнопкой включения/выключения); 5 – MODE – кнопка пере-
ключения режимов; 6 – кнопка Reset; 7 –дисплей с сенсор-
ной панелью.

2. Управление ОММН

2.1 Включение/выключение ОММН
2.1.1 Включение ОММН осуществляется кратковременным
нажатием (1-2 сек.) на ручку энкодера (позиция 4 рисунок 3).

Примечание
После включения ОММН перейдет в режим, предшествующий выклю-
чению.

При первом включении (или после отключения/подключения клемм
АКБ) ОММН включается в режиме главного меню.

2.1.2 ОММН автоматически включается при переводе клю-
ча зажигания в положение I, если до выключения зажигания
ОММН не была принудительно выключена ручкой энкодера.
2.1.3 Для выключения ОММН нажмите ручку энкодера (пози-
ция 4 рисунок 3) и удерживайте ее в нажатом положении до
выключения дисплея.
2.1.4 Для перезагрузки ОММН тупым тонким стержнем нажми-
те и удерживайте в течение 2-3 сек. кнопку Reset (позиция 6
рисунок 3). После перезагрузки ОММН переходит в режим «Ра-
дио» с прослушиванием первой сохраненной радиостанции.

ВНИМАНИЕ!
Радиоприемник сохраняет пользовательские настрой-
ки (частоты радиовещательных станций, звуковые на-
стройки, пользовательские установки) после отключения
клемм АКБ не более 10 суток.

2.2 Выключение звука
Для выключения звука нажмите кнопку MUTE (кнопка 3, рису-
нок 3). Для включения звука нажмите кнопку повторно.

2.3 Кнопка MODE
Кнопка MODE (позиция 5, рисунок 3) служит для переключе-
ния режимов работы радиоприемника, при этом будут ото-
бражаться только активные режимы. Например, если встав-
лена SD карта и на ней есть только видеозаписи, то, исполь-
зуя кнопку MODE, можно попасть в окно «Видео», но нельзя
попасть в окно «Аудио» и «Фотографии».

2.4 Регулировка громкости
Регулировка громкости осуществляется вращением ручки
энкодера 4 (рисунок 3) вправо или влево.

Рис. 3. Мультимедийное

навигационное оборудование

Примечание
В случае, когда визуальная информация сопровождается звуковой сигна-
лизацией – радиоприемник автоматически регулирует громкость звука.
Более подробное описание работы РПиПЗФ и ОММН см. в руководстве
по эксплуатации на указанные выше изделия.

Место подключения USB-накопителя
Оборудование мультимедийное навигационное и радио-
приемник и проигрыватель звуковых файлов имеют возмож-
ность подключения USB-накопителя, объемом от 1 до 64 Гб,
для воспроизведения на оборудовании мультимедийном
навигационном аудио-, видеофайлов и изображений и AUX –
вход для воспроизведения аудиосигналов.

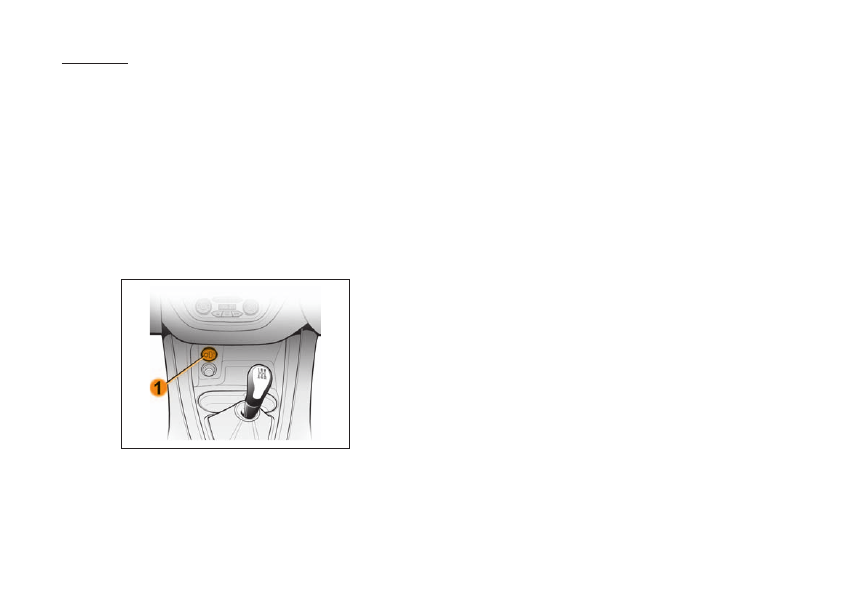

Розетка для подключения USB-накопителя и аудиосигнала 1
расположена в туннеле пола.

Размещение розетки USB

для подключения USB-накопителя

и аудиосигнала
