Лада Калина Кросс. ЗАМЕНА ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ - ЧАСТЬ 1
При замене плавких предохранителей и реле необходимо использовать только
новые предохранители и реле, имеющие маркировку в соответствии с
таблицами 3-7.
Во избежание оплавления изоляции проводов и корпуса монтажного блока при эксплуатации автомобиля следует использовать только типы
плавких предохранителей и реле, одобренные к применению ОАО «АВТОВАЗ»,
согласно таблицам 3-7.
ВНИМАНИЕ!
Не допускается применение предохранителей и реле, отличающихся по
номиналу силы тока от рекомендуемых в таблицах 3-7. Это может привести к
отказам в работе электрооборудования автомобиля или возникновению
пожара.

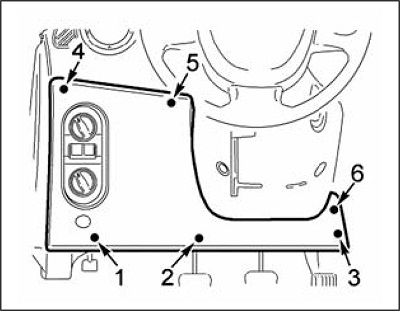

Рис. 59. Открывание крышки монтажного блока
Для доступа к монтажному блоку с плавкими предохранителями и реле (рис. 59) потяните за нижний левый угол крышки и освободите левую точку запирания 1, затем освободите среднюю нижнюю точку 2 и две правые точки запирания 3 и 6, затем освободите верхние точки запирания 4, 5 и снимите крышку. Установка крышки производится в следующем порядке: сначала защелкните правые элементы крепления крышки в точках 6 и 3, затем защелкните нижние элементы крепления крышки в точках 2 и 1, после чего
верхние в точках 4 и 5. Следите за точным
попаданием крепежных элементов крышки в металлические фиксаторы,
установленные на панели приборов.
При обратной установке крышки монтажного блока необходимо убедиться в
надежном подключении колодки жгута проводов к выключателю привода замка
двери задка (в вариантном исполнении) и отсутствии защемления проводов.
Сила тока, на которую рассчитан предохранитель, указана на его лицевой
части, а номер предохранителя указан на корпусе монтажного блока.
Таблица 3
Предохранители, расположенные в монтажном блоке салона автомобиля в исполнении «норма/люкс»*
|
№ предохранителя |
Сила тока |
Защищаемые цепи |
|
F1 |
15А |
Катушки зажигания |
|
Форсунки |
||
|
Контроллер системы управления двигателем |
||
|
F2 |
ЗОА |
Центральный блок кузовной электроники |
|
Модуль двери водителя |
||
|
F3 |
15А |
Контроллер управления автоматической коробкой переключения передач |
|
Привод управления автоматической коробкой переключения передач |
||
|
F4 |
15А |
Контроллер системы надувных подушек безопасности |
|
F5 |
7,5А |
Клемма 15 приборов |
|
F6 |
7,5А |
Свет заднего хода |
|
Контроллер управления автоматической коробкой переключения передач |
||
|
F7 |
7,5А |
Клапан продувки адсорбера |
|
Датчик массового расхода воздуха/датчик давления |
||
|
Датчик фаз |
||
|
Датчики концентрации кислорода |
||
|
F8 |
|
Резерв |
|
F9 |
5А |
Габаритные огни правого борта |
|
№ предохранителя |
Сила тока |
Защищаемые цепи |
|
F10 |
5А |
Габаритные огни левого борта |
|
Подсветка приборов и клавиш |
||
|
Фонари освещения номерного знака |
||
|
Плафон освещения багажника |
||
|
Плафон освещения вещевого ящика |
||
|
F11 |
5А |
Задние противотуманные огни |
|
F12 |
10А |
Ближний свет, правая фара |
|
Элекгрокорректор правой фары |
||
|
F13 |
10А |
Ближний свет, левая фара |
|
Элекгрокорректор левой фары |
||
|
F14 |
|
Резерв |
|
F15 |
10А |
Омы вате ль заднего стекла |
|
Очиститель заднего стекла |
||
|
F16 |
5А |
Модуль двери водителя |
|
F17 |
|
Резерв |
|
F18 |
|
Резерв |
|
F19 |
|
Резерв |
|
F20 |
|
Резерв |
|
F21 |
10А |
Дальний свет, правая фара |
|
F22 |
10А |
Дальний свет, левая фара |
|
F23 |
10А |
Правая противотуманная фара |
|
F24 |
10А |
Левая противотуманная фара |
|
F25 |
15А |
Обогрев передних сидений |
|
F26 |
5А |
Блок управления антиблокировочной системой тормозов |
|
F27 |
15А |
Прикуриватель |
|
F28 |
15А |
Топливный насос |
|
F29 |
20А |
Омы вате ль ветрового стекла |
|
Центральный блок кузовной электроники |
||
|
F30 |
|
Резерв |
|
F31 |
7,5А |
Муфта компрессора кондиционера |
|
Контроллер системы автоматического управления климатической установкой |
|
№ предохранителя |
Сила тока |
Защищаемые цепи |
|
F32 |
7,5А |
Сигналы торможения |
|
Плафон освещения салона |
||
|
F33 |
25А |
Блок управления антиблокировочной системой тормозов |
|
F34 |
5А |
Комбинация приборов |
|
Диагностический разъем |
||
|
F35 |
10А |
Центральный блок кузовной электроники |
|
F36 |
10А |
Звуковой сигнал |
|
F37 |
10А |
Радиоаппарат/Мультимедийная система |
|
F38 |
|
Резерв |
|
F39 |
|
Резерв |
|
F40 |
|
Резерв |
|
F41 |
|
Резерв |
|
F42 |
|
Резерв |
|
F43 |
50А |
Контроллер АМТ |
|
F44 |
30А |
Электровентилятор отопителя |
|
Контроллер системы автоматического управления климатической установкой |
||
|
F45 |
25А |
Обогрев заднего стекла |
|
F46 |
|
Резерв |
Указан набор предохранителей для максимальной комплектации исполнения «люкс» (в зависимости от набора опций отдельные предохранители из данного набора в других комплектациях могут не использоваться).
Таблица 4
Реле, расположенные в монтажном блоке салона автомобиля в исполнении «норма/люкс»*
|
№ реле |
Нагрузочная способность реле |
Коммутируемая цепь |
|
К1 |
50А |
Разгрузочное реле |
|
К2 |
ЗОА |
Дополнительное реле стартера |
|
КЗ |
40А |
Реле электровентилятора охлаждения радиатора |
|
К4 |
ЗОА |
Реле электровентилятора охлаждения радиатора |
|
№ реле |
Нагрузочная способность реле |
Коммутируемая цепь |
|
К5 |
ЗОА |
Реле муфты компрессора кондиционера |
|
Кб |
ЗОА |
Реле обогрева заднего стекла |
|
К7 |
20А |
Реле дальнего света фар |
|
К8 |
20А |
Реле звукового сигнала |
|
К9 |
20А |
Реле ближнего света фар |
|
К10 |
20А |
Реле света заднего хода (в комплектациях с АКПП) |
|
К11 |
20А |
Главное реле ЭСУД |
|
К12 |
20А |
Реле топливного насоса |
|
К13 |
20А |
Реле обогрева сидений |
|
К14 |
70 А |
Реле обогрева ветрового стекла |
* Указан набор реле для максимальной комплектации исполнения «люкс» (в зависимости от набора опций отдельные реле из данного набора в других комплектациях могут не использоваться),
Таблица 5
Предохранители, расположенные в монтажном блоке салона автомобиля в исполнении «стандарт»
|
№ предохранителя |
Сила тока |
Защищаемые цепи |
|
F1 |
15А |
Катушки зажигания |
|
Форсунки |
||
|
Контроллер системы управления двигателем |
||
|
F2 |
10 А |
Дневные ходовые огни |
|
F3 |
10А |
Аварийная сигнализация |
|
F4 |
15А |
Контроллер системы надувных подушек безопасности |
|
F5 |
7,5А |
Клемма 15 приборов |
|
F6 |
7,5А |
Свет заднего хода |
|
F7 |
7,5А |
Клапан продувки адсорбера |
|
Датчик массового расхода воздуха/датчик давления |
||
|
Датчики концентрации кислорода |
||
|
F8 |
7,5А |
Указатели поворота |
|
F9 |
5А |
Габаритные огни правого борта |
|
№ предохранителя |
Сила тока |
Защищаемые цепи |
|
F10 |
5А |
Габаритные огни левого борта |
|
Подсветка приборов и клавиш |
||
|
Фонари освещения номерного знака |
||
|
Плафон освещения багажника |
||
|
Плафон освещения вещевого ящика |
||
|
F11 |
5А |
Задние противотуманные огни |
|
F12 |
10А |
Ближний свет, правая фара |
|
Элекгрокорректор правой фары |
||
|
F13 |
10А |
Ближний свет, левая фара |
|
Элекгрокорректор левой фары |
||
|
F14 |
|
Резерв |
|
F15 |
10А |
Омы вате ль заднего стекла |
|
Очиститель заднего стекла |
||
|
F16 |
|
Резерв |
|
F17 |
|
Резерв |
|
F18 |
|
Резерв |
|
F19 |
20А |
Блокировка двери |
|
F20 |
|
Резерв |
|
F21 |
10А |
Дальний свет, правая фара |
|
F22 |
10А |
Дальний свет, левая фара |
|
F23 |
|
Резерв |
|
F24 |
|
Резерв |
|
F25 |
15А |
Обогрев передних сидений |
|
F26 |
5А |
Блок управления антиблокировочной системой тормозов |
|
F27 |
15А |
Прикуриватель |
|
F28 |
15А |
Топливный насос |
|
F29 |
20А |
Омы вате ль ветрового стекла |
|
F30 |
|
Резерв |
|
F31 |
|
Резерв |
|
Резерв |
|
№ предохранителя |
Сила тока |
Защищаемые цепи |
|
F32 |
7,5А |
Сигналы торможения |
|
Плафон освещения салона |
||
|
F33 |
25А |
Блок управления антиблокировочной системой тормозов |
|
F34 |
5А |
Комбинация приборов |
|
Диагностический разъем |
||
|
F35 |
|
Резерв |
|
F36 |
10А |
Звуковой сигнал |
|
F37 |
10А |
Радиоаппарат |
|
F38 |
|
Резерв |
|
F39 |
|
Резерв |
|
F40 |
|
Резерв |
|
F41 |
|
Резерв |
|
F42 |
ЗОА |
Электростеклоподъемники |
|
F43 |
|
Резерв |
|
F44 |
ЗОА |
Электровентилятор отопителя |
|
F45 |
25А |
Обогрев заднего стекла |
|
F46 |
|
Резерв |
Таблица 6
Реле, расположенные в монтажном блоке салона автомобиля в исполнении «стандарт»
|
№ реле |
Нагрузочная способность реле |
Коммутируемая цепь |
|
К1 |
50А |
Разгрузочное реле |
|
К2 |
ЗОА |
Дополнительное реле стартера |
|
КЗ |
ЗОА |
Реле стеклоочистителя |
|
К4 |
ЗОА |
Реле электровентилятора охлаждения радиатора |
|
К5 |
ЗОА |
Реле указателей поворота |
|
Кб |
ЗОА |
Реле электростеклоподъемников |
|
К7 |
20А |
Реле дальнего света фар |
|
К8 |
20А |
Реле звукового сигнала |
|
К9 |
20А |
Реле ближнего света фар |
|
К10 |
|
Резерв |
|
К11 |
20А |
Главное реле ЭСУД |
|
К12 |
20А |
Реле топливного насоса |
|
К13 |
20А |
Реле обогрева сидений |
|
К14 |
ЗОА |
Реле аварийной сигнализации |
|
К15 |
ЗОА |
Реле обогрева заднего стекла |
|
К16 |
ЗОА |
Реле аварийной сигнализации дополнительное |
Таблица 7Предохранители, расположенные в блоке предохранителей моторного отсека автомобиля*
|
№ предохранителя |
Сила тока |
Защищаемые цепи |
|
FF1 |
50А |
Обогреватель ветрового стекла |
|
FF2 |
60А |
Генератор |
|
FF3 |
60А |
Генератор |
|
FF4 |
40А (в комплектации без климатической установки - ЗОА) |
Электровентилятор охлаждения радиатора |
|
FF5 |
50А |
Электромеханический усилитель рулевого управления |
|
FF6 |
40А |
Блок управления антиблокировочной системой тормозов |
* Указан набор предохранителей для исполнения «люкс». В других исполнениях отдельные предохранители изданного набора могут не использоваться.
