Лада Калина Кросс. БОКОВЫЕ ДВЕРИ

Боковые двери можно блокировать/разблокировать изнутри нажатием соответственно на кнопки в блоке переключателей

(см. рис. 6а) либо (в вариантном исполнении)кнопкой . в моду-

ле двери водителя (рис. 66), при нажатии на эту кнопку происходит смена состояния замков дверей. Блокировать замки передних дверей можно только при закрытых дверях.

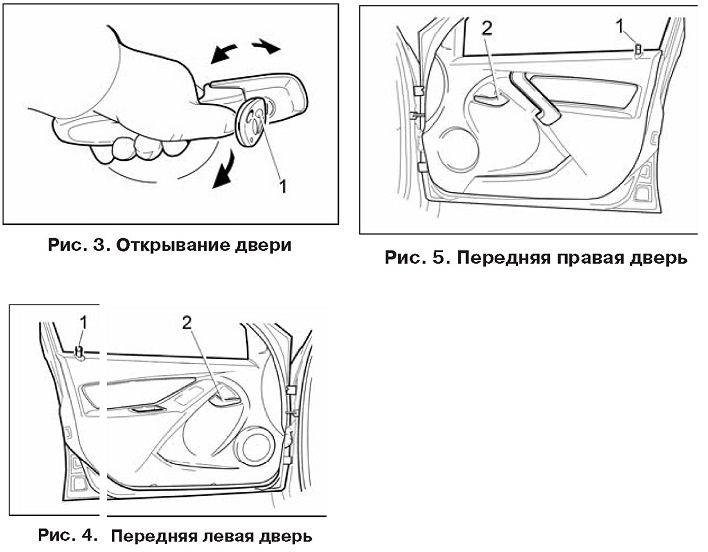

Боковые двери открываются

снаружи - за ручку в направлении стрелки (рис. 3), а изнутри - поворотом на себя внутренней рукоятки 2 (рис. 4 и 5). Если замок двери заблокирован, то ручка имеет холостой ход.

Для опускания и подъёма стекол передних и задних (в вариантном исполнении) дверей используются клавиши переключателя электрических приводов стеклоподъемников на обивках дверей. Для подъема нужного Вам стекла потяните за край соответствующего переключателя электростеклоподъемника вверх: на обивке дверей пассажиров, либо в блоке переключателей (рис. 6а) или (в вариантном исполнении)
в модуле двери водителя (рис. 6 б). Для опускания нужного Вам стекла нажмите на край соответствующего переключателя электростеклоподъемника вниз. После прекращения нажатия клавиша автоматически установится в среднем положении, и стекло останавливается в любой выбранной Вами позиции.

Модуль двери водителя (в вариантном исполнении)

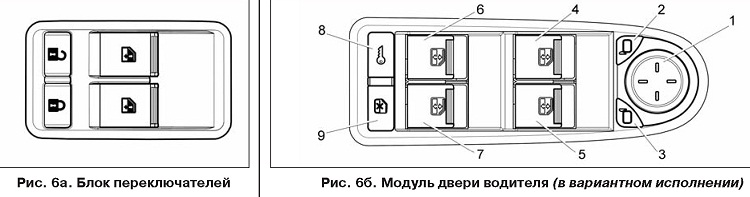

Назначение переключателей модуля двери водителя (МДВ) в соответствии с рис. 6б:

1 - переключатель (джойстик) управления электрическими приводами наружных зеркал в гори-зонтальном и вертикальном направлениях;

2, 3 - кнопки выбора зеркала для управления (правое или левое);

4-7 - клавиши управления стеклоподъемниками (соответствуют расположению стекол в автомобиле);

8 - кнопка блокировки или разблокировки замков боковых дверей автомобиля;

9 - кнопка включения или выключения питания задних электростеклоподъемников.

Для управления зеркалами нужно включить зажигание и нажать соответствующую кнопку выбора зеркала. Кнопку 2 с символом

- если нужно управлять левым зеркалом, или кнопку 3 с символом - если нужно управлять правым зеркалом. При нажатии кнопки символ в ней начнет подсвечиваться оранжевым светом в течение некоторого времени, это означает возможность управления выбранным зеркалом. Если подсветка погасла, значит управле-ние зеркалом прекратилось, при необходимости нажмите кнопку еще раз. После выключения зажигания остается возможность управления зеркалом еще в течение времени около 90 секунд, если ни одна дверь не была открыта. В любом случае управление зеркалами возможно только тогда, когда подсвечиваются кнопки 2 или 3.

Управлять положением зеркала нужно при помощи джойстика 1. Следует добиться необходимого положения зеркала, поочередно нажимая на одну из рисок.
