LADA 4х4 Urban 5 дв. (2018 год). Руководство - часть 1

2

ВАШЕМУ ВНИМАНИЮ!   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  4

ОПИСАНИЕ АВТОМОБИЛЯ    .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  7

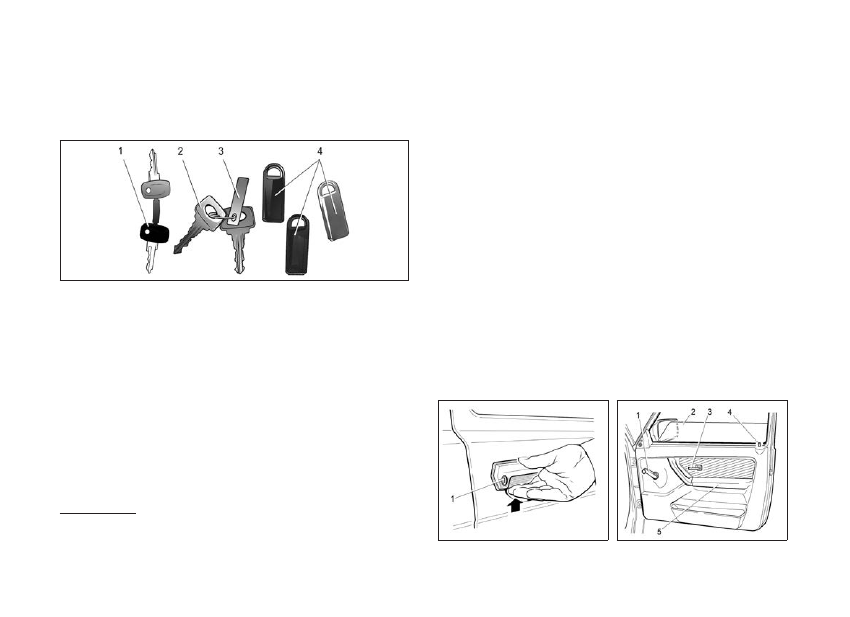

Ключи для автомобиля   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  7
Двери   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  7
Пробка топливного бака  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  8
Капот автомобиля   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  9
Зона расположения педалей  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  9

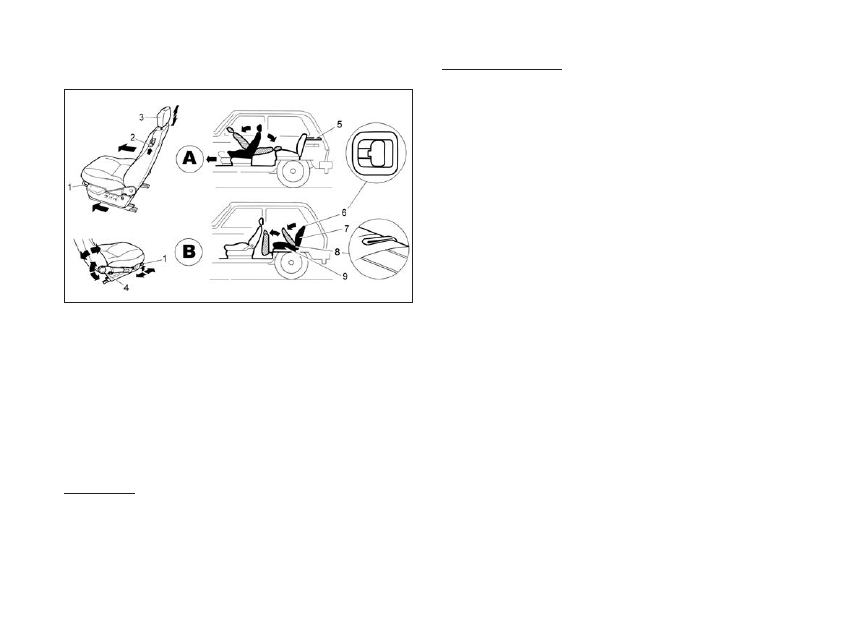

Сиденья   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  10
Обогрев передних сидений   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  12
Установка детского удерживающего устройства .  .  .  .  .  .  .  .  12

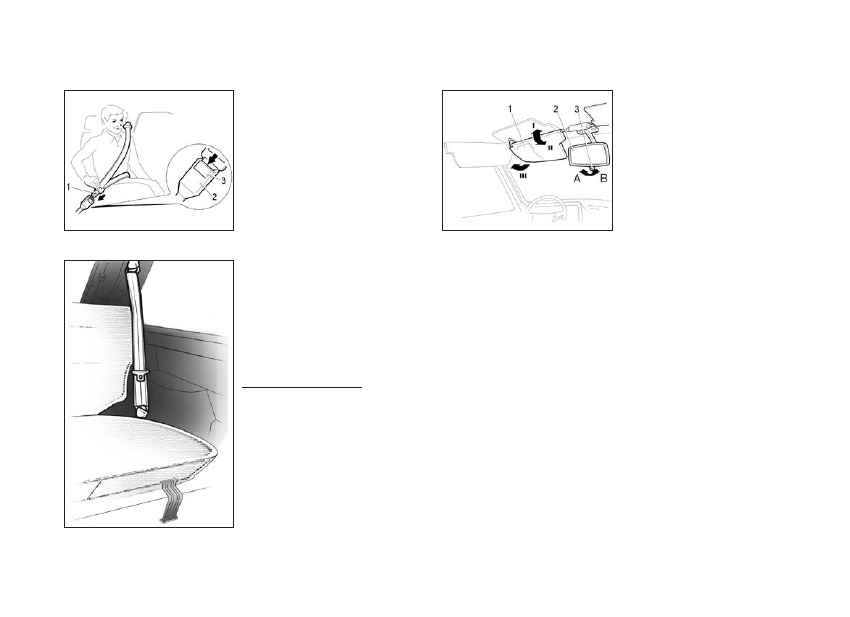

Ремни безопасности  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  16
Противосолнечные козырьки и зеркала    .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  16
Гидроусилитель рулевого управления  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  17
Автомобиль LADA 4х4 и его модификации   .  .  .  .  .  .  .  .  .  .  .  .  .  17
Органы управления   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  18
Комбинация приборов   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  21
Подрулевые переключатели    .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  24
Вещевой ящик    .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  25
Розетка для подключения дополнительного электрообо-
рудования   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  26

ЭКСПЛУАТАЦИЯ АВТОМОБИЛЯ  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  27
Установка номерных знаков    .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  27
Выключатель зажигания   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  27
Пуск двигателя   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  28

Электронная противоугонная система    .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  29
Положение рычагов раздаточной коробки   .  .  .  .  .  .  .  .  .  .  .  .  .  33
Движение автомобиля    .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  33
Торможение и стоянка    .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  35
Эксплуатация нового автомобиля    .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  36
Меры предосторожности при эксплуатации автомобиля   37
Особенности эксплуатации автомобиля с ЭСУД  .  .  .  .  .  .  .  .  38
Управление вентиляцией и отоплением салона    .  .  .  .  .  .  .  .  39

КЛИМАТИЧЕСКАЯ УСТАНОВКА    .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  41
Органы управления климатической установкой    .  .  .  .  .  .  .  .  42
Подготовка к работе и включение кондиционера   .  .  .  .  .  .  .  43
Общие рекомендации . Экономичная эксплуатация кли-
матической установки  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  44
Внутреннее освещение    .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  45
Плафон освещения салона (в вариантном исполнении)   .  .  45

ОБОРУДОВАНИЕ САЛОНА     .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  45
Наружные зеркала с электроприводом (в вариантном
исполнении)    .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  45
Подстаканник   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  46
Электростеклоподъемники передних дверей    .  .  .  .  .  .  .  .  .  .  46
Управление электростеклоподъемниками   .  .  .  .  .  .  .  .  .  .  .  .  .   46
Буксировка автомобиля   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  47
Буксировка автомобиля (только комплектация LADA 4x4
Urban)     .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  48

ОГЛАВЛЕНИЕ

3

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ТЕКУЩИЙ РЕМОНТ
АВТОМОБИЛЯ   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  49
Уровень масла в картере двигателя  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  49
Уровень охлаждающей жидкости   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  50
Уровень тормозной жидкости   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  50
Гидроусилитель рулевого управления  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  51
Аккумуляторная батарея  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  52
Свечи и другие элементы системы зажигания  .  .  .  .  .  .  .  .  .  .  53
Омывающие жидкости    .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  54
Уход за шинами    .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  54
Запасное колесо   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  55
Замена колес   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  58
Шины для движения по льду и снегу, или «зимние шины»  58
Замена ламп  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  59
Замена плавких предохранителей   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  60
Приборы наружного освещения и внешней световой
сигнализации   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  66
Кузов    .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  67

Уход за салоном автомобиля .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  69
Хранение автомобиля  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  70

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА АВТОМОБИЛЯ    .  .  .  .  71
Основные эксплуатационные параметры и размеры   .  .  .  .  71
Основные параметры двигателя  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  76
Топливоскоростные характеристики автомобиля   .  .  .  .  .  .  .  76
Фактический расход топлива    .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  77
Рекомендации по уменьшению расхода топлива   .  .  .  .  .  .  .  77
Заправочные объемы   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  79
Паспортные данные    .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  80

ПРИЛОЖЕНИЯ    .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  82
1 . Топливо   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  82
  Моторное масло   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  82
2 .  Лампы, применяемые на автомобиле    .  .  .  .  .  .  .  .  .  .  .  .  .  .  84
3 .  Перечень изделий, содержащих драгоценные метал-
  лы в автомобиле LADA 4x4   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  85
4 .  Свечи зажигания .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  86

1*

4

Перед началом эксплуатации Вашего автомобиля внима-
тельно изучите данное руководство! В нем Вы ознакомитесь
с особенностями его конструкции, органами управления,
оборудованием, а также с требованиями безопасности и
правилами использования .
Автомобиль обладает специфичными качествами вседорож-
ного автомобиля, поэтому в начальный период эксплуатации,
независимо от Вашего водительского стажа, рекомендуем
проявлять осторожность, пока полностью не освоите технику
его вождения .
Автомобиль предназначен для перевозки людей и багажа
(в количестве и массе, заявленной изготовителем) при темпе-
ратуре окружающего воздуха от минус 40 °С до плюс 45 °С как
по грунтовым дорогам, так и по дорогам общего пользования
с твердым покрытием, отвечающим требованиям ГОСТ Р 5059 .
В случае необходимости движения по дорогам со щебеноч-
ным покрытием или по ухабам необходимо выбирать режим,
который обеспечит сохранность защитных покрытий кузова
от повреждений, вылетающего из-под колес щебня, резких
ударов подвески и сильных «скручивающих» нагрузок на кузов .
Автомобиль соответствует установленным в Российской
Федерации требованиям, предъявляемым к показателям каче-
ства продукции и его безопасности . Соответствие автомобиля
данным требованиям удостоверено соответствующими упол-
номоченными органами Российской Федерации путем выдачи
«Одобрения типа транспортного средства», номер которого
указан на сводной табличке заводских данных .
Помните, что любая заводская маркировка, идентификаци-
онные ярлыки и наклейки на деталях и узлах Вашего автомо-
биля должны быть сохранены до окончания срока службы,

в противном случае производитель (уполномоченное лицо)
оставляет за собой право отказать в удовлетворении требо-
ваний владельца о ремонте или замене неисправной детали
или узла .
При эксплуатации не допускайте повреждений автомобиля,
в том числе вследствие механических, химических, термиче-
ских и иных внешних воздействий, а также дорожно-транс-
портных происшествий, так как данные повреждения влияют
на общее техническое состояние автомобиля, безопасность
его эксплуатации, потребительские свойства и возможность
использования в соответствии с его целевым назначением
в пределах установленного изготовителем срока службы
автомобиля .
Соответствие целевому назначению и исполнение потре-
бительских свойств автомобилем в течение установленного
изготовителем срока службы обеспечивается комплексом
мероприятий по хранению, эксплуатации, уходу и техниче-
скому обслуживанию, рекомендованных изготовителем .
Помните, что Федеральным законом РФ «О безопасности

дорожного движения» на Вас возложена обязанность

по поддержанию автомобиля в технически исправном

состоянии, в связи с чем напоминаем Вам об обязанно-

сти соблюдать своевременность и полноту выполнения

всех регламентных работ по техническому обслужива-

нию, указанных в прилагаемой к каждому автомобилю

сервисной книжке, а также всех необходимых работ по

текущему ремонту.

Техническое обслуживание, ремонт и установку дополни-
тельного оборудования проводите у дилеров LADA, выпол-
няющих гарантийный ремонт и техническое обслуживание

ВАШЕМУ ВНИМАНИЮ!

5

автомобилей на территории Российской Федерации по
договору с изготовителем (список дилеров LADA указан в
приложении 1 сервисной книжки автомобиля) .
Дилеры LADA используют разработанную на ПАО «АВТОВАЗ»
технологию обслуживания, ремонта и утилизации автомоби-
лей и оснащены всем необходимым специальным обору-
дованием и инструментом . У дилеров LADA имеется список
одобренного ПАО «АВТОВАЗ» к установке дополнительного
оборудования и специально разработанные технологии по
его монтажу . Для сохранения гарантийных обязательств,
установку и демонтаж любого дополнительного оборудова-
ния следует проводить у дилера LADA с обязательной отмет-
кой в cервисной книжке .
Своевременное выполнение регламентных и ремонтных
работ существенно влияет на техническое состояние авто-
мобиля, обеспечивает предусмотренные конструкцией дол-
говечность и эксплуатационные характеристики автомобиля .
По прохождении технического обслуживания проконтро-
лируйте внесение персоналом предприятия, проводившим
его, соответствующих отметок в сервисную книжку .
При эксплуатации и техническом обслуживании автомобиля
применяйте материалы, перечень которых указан в насто-
ящем руководстве . Имейте в виду, что двигатель авто-
мобиля с системой впрыска топлива и нейтрализато-
ром рассчитан на применение только неэтилированного
бензина!
Завод-производитель не несет ответственности за узлы,
вышедшие из строя, по причине использования некачест-
венного бензина . Замену или модификацию программно-
го или аппаратного обеспечения контроллера ЭСУД
необ-ходимо производить у дилера LADA с обязательной
отметкой в разделе «Особые отметки» сервисной книжки .
Установку на автомобиль любых дополнительных устройств

необходимо производить у дилера LADA с обязательной
отметкой в разделе «Особые отметки» сервисной книжки .
В противном случае ПАО «АВТОВАЗ» не несет ответствен-
ности за все возможные последствия, которые могут воз-
никнуть после установки дополнительных устройств .
Не забывайте – Ваша безопасность и безопасность дру-
гих участников дорожного движения, состояние окру-
жающей среды, а также обеспечение высоких эксплуа-
тационных качеств и заявленного изготовителем срока
службы Вашего автомобиля зависят от его технической
исправности и соблюдения Вами правил эксплуатации,
изложенных в настоящем руководстве и сервисной
книжке!
Заголовки  «ПРЕДУПРЕЖДЕНИЕ» и «ВНИМАНИЕ!» инфор-
мируют Вас об условиях, которые могут привести к трав-
мированию людей или повреждению Вашего автомоби-
ля . Заголовок «ПРЕДУПРЕЖДЕНИЕ» означает, что непра-
вильные действия могут привести к травмированию людей,
«ВНИМАНИЕ!» – неправильные действия могут привести к
повреждению Вашего автомобиля .
Двигатель автомобиля заправлен на заводе-изготовителе
маслом класса вязкости SAE 5W-30, рассчитанным на при-
менение в условиях температуры окружающей среды от
минус 30 °С до плюс 25 °С . Если эксплуатация нового авто-
мобиля предстоит вне этого температурного диапазона,
то необходимо сменить масло на рекомендованное в при-
ложении 1, не дожидаясь срока смены масла в соответствии
с сервисной книжкой .
Конструкция автомобиля постоянно совершенствуется, по-
этому отдельные узлы и детали, а также варианты испол-
нения и комплектации могут несколько отличаться от опи-
санных в руководстве . Подробную информацию о Вашем
автомобиле Вы можете получить у продавца .

2

 Р .Э . LADA 4×4, рус . яз .

6

На новые автомобили, приобретенные за рубежом, равно
как и ввезенные в Российскую Федерацию для реализа-
ции и реализованные физическим и юридическим лицам,
гарантийные обязательства изготовителя на территории
Российской Федерации не распространяются .
Техническое обслуживание и ремонт реимпортных авто-

мобилей производятся продавцом или дилером LADA за

счет потребителя. Отличительные особенности автомо-

биля, изготовленного в экспортном исполнении, состоят в
следующем:
– паспорт транспортного средства (ПТС) выдан таможен-
ными органами РФ, в нем нет реквизитов и печати ПАО
«АВТОВАЗ» как организации, выдавшей ПТС;
– идентификационная табличка, установленная на панели
боковины в проеме правой передней двери, выполнена на
английском языке;
– гарантийный талон ПАО «АВТОВАЗ» отсутствует;
– возможны иные отличительные особенности, связанные с
национальными требованиями страны-импортера .
Для сокращения сроков поступления информации о проб-
лемах с Вашим автомобилем LADA и сервисом автомобиля
LADA просим обращаться:
– сайт компании ПАО «АВТОВАЗ» www .lada .ru;
– клиентская линия LADA – 8-800-700-52-32, звонок по
России бесплатный .

7

КЛЮЧИ ДЛЯ АВТОМОБИЛЯ

Рис. 1. Ключи для автомобиля

К автомобилю прилагаются следующие комплекты ключей
(рис . 1):
– два ключа зажигания 1 (металлическое лезвие ключа и
пластиковая головка);
– два ключа для замков дверей 2 (металлические ключи) .
Автомобиль, в комплектации с электронной противоугонной
системой (иммобилизатором*), дополнительно имеет три
кодовых ключа 4: два черных – рабочих и один красный –
обучающий .
Номерной код для ключей замков дверей наносится на пла-
стине 3, которая находится на кольце, скрепляющем ключи
2 . Номерной код ключей зажигания выбит на пластмассовой
перемычке между ключами зажигания 1 . Удалив пластину 3

* Иммобилизатор блокирует запуск двигателя, если предварительно
не был считан код ключа, что обеспечивает дополнительную защиту
автомобиля от неразрешенного использования .

или перемычку между ключами зажигания 1, Вы сохраните
секретность как номера ключа зажигания, так и номера
ключа для замков дверей .

ДВЕРИ

Двери снаружи открываются нажимом ручки вверх (рис . 2) .
При открывании дверей автоматически включается осве-
щение салона . Двери снабжены выключателем 1 замка для
отпирания/запирания снаружи . Изнутри замок блокируется
нажатием на кнопку 4 (рис . 3) блокировки замка . Нажимать
на кнопку при открытой двери нельзя, так как это приводит
к повреждению блокирующего устройства . Изнутри дверь
открывается поворотом ручки 3 на себя независимо от поло-
жения кнопки блокировки .
Обивки дверей снабжены подлокотником 5 и карманом для
мелких вещей .

Рис. 2. Открывание дверей

Рис. 3. Дверь автомобиля

ОПИСАНИЕ АВТОМОБИЛЯ

3

 Р .Э . LADA 4×4, рус . яз .

8

Дверь багажного отделения

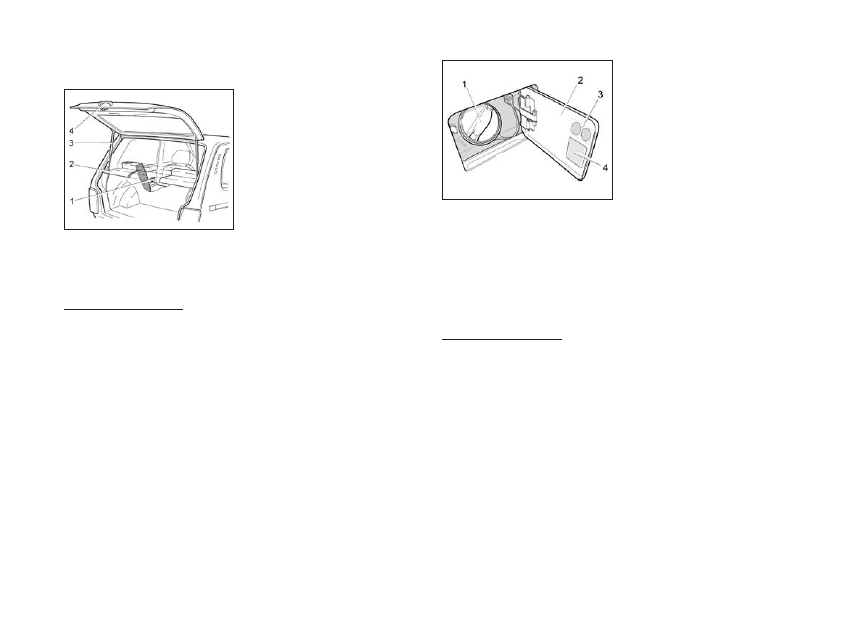

Рис. 4. Дверь

багажного отделения

Чтобы открыть дверь багаж-
ного отделения, потяните
ручку  1 (рис . 4) привода

замка и затем за рукоятку 4

поднимите дверь вверх . В
открытом положении дверь
удерживается газонаполнен-
ными телескопическими упо-
рами  3 . Багажное отделение

от салона автомобиля отде-
лено полкой 2, которая в

транспортном положении

может использоваться для размещения легких предметов .

ПРЕДУПРЕЖДЕНИЕ
Капот и дверь багажного отделения являются источни-

ками повышенной травмоопасности. При их закрывании

будьте предельно внимательны, особенно если рядом

находятся дети.

ПРОБКА ТОПЛИВНОГО БАКА

Для доступа к пробке 1 (рис . 5) топливного бака откройте

крышку  2, расположенную на правой стороне кузова авто-

мобиля . Пробка открывается поворотом против часовой
стрелки . Заворачивать пробку следует по часовой стрелке
до появления характерных щелчков .
Гибкий поводок исключает возможность потерять пробку
при заправке автомобиля и не позволяет закрыть крышку,
если пробка не завернута в горловину топливного бака .

Рис. 5. Пробка топливного бака

На внутренней поверхности
крышки имеются инструкцион-
ные таблички о типе применя-
емого топлива . Разрешается
применение только неэтили-
рованного бензина, о чём
информирует табличка 4 (рис .

5) . На части комплектаций раз-
решается применение бензи-
на с содержанием этанола
согласно соответствующим

стандартам или соответствующим национальным нормативам
поставленного топлива . В этом случае на крышке имеется
дополнительная табличка 3 с символом . Символом для топлива

типа «бензин» является обозначение «ЕХ», где Х заменяется

числом, указывающим максимальное содержание объемной
доли этанола в процентах, например: Е5; Е10; Е85 .

ПРЕДУПРЕЖДЕНИЕ
Бензин, а также его пары ядовиты и огнеопасны!

Соблюдайте меры предосторожности и правила пожар-

ной безопасности! Избегайте попадания бензина на

кожу и одежду, а паров бензина – в дыхательные пути.

При заправке автомобиля избегайте попадания бен-

зина на лакокрасочное покрытие и резинотехнические

изделия.

Не допускается дозаправка топливного бака автомо-

биля после автоматического выключения заправочно-

го крана или после появления бензина в заливочной

горловине топливного бака при заправке краном, не

оборудованным системой автоматического отключения.

Несоблюдение этой рекомендации может привести к

выливанию излишков бензина при стоянке автомобиля.

9

КАПОТ АВТОМОБИЛЯ

Для доступа в моторный отсек потяните на себя рычаг 1

(рис . 6) и затем поднимите капот 3 (рис . 7) так, чтобы его

упор  2 вошел в ограничитель кронштейна 1 . При закрыва-

нии капота слегка поднимите его, выведите упор из огра-
ничителя кронштейна и плавно опустите капот . Нажмите на
капот в районе замка до срабатывания последнего .

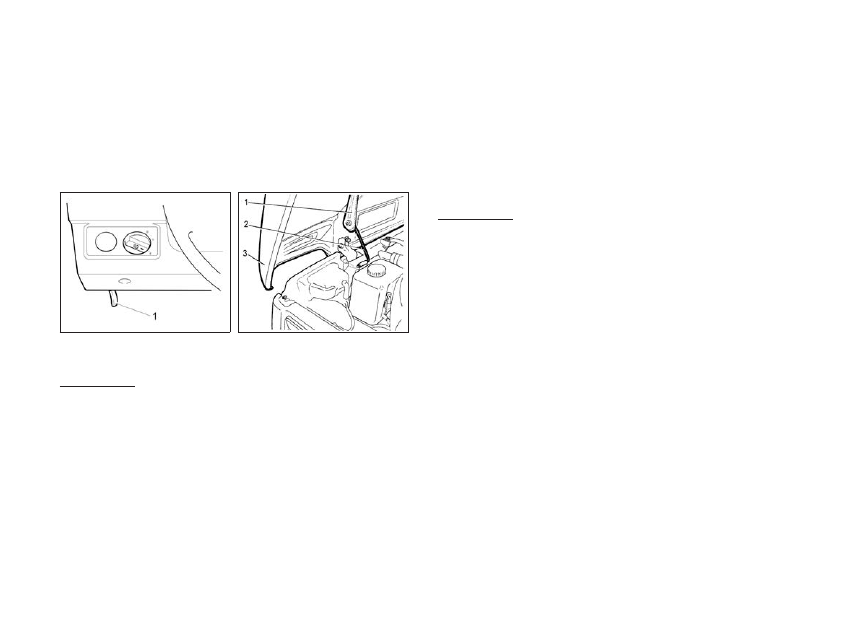

Рис. 6. Рычаг привода

замка капота

Рис. 7. Упор капота

ВНИМАНИЕ!
При остановке двигателя из подкапотного пространства

могут быть слышны щелчки и потрескивание деталей

системы выпуска отработавших газов, что не является

неисправностью.

зОНА РАСПОЛОЖЕНИЯ ПЕДАЛЕЙ

Педали

Ничто не должно мешать управлению педалями газа, тормоза
и сцепления (см . рис . 12, позиции 28, 30, 32) и препятство-
вать их полному ходу .
Используйте только такие коврики на пол, которые не меша-
ют управлению педалями и могут быть надежно закреплены .

ВНИМАНИЕ!
Не кладите никакие предметы на пол перед сиденьем

водителя и под ним. Предмет может попасть в зону раз-

мещения педалей и препятствовать управлению ими.

При необходимости предотвратить столкновение или

быстро совершить какой-либо маневр Вы можете ока-

заться не в состоянии затормозить, выжать сцепление

или управлять акселератором.

Подходящая обувь

при управлении автомобилем

Надевайте такую обувь, которая Вам по ноге и позволяет
чувствовать педали .

10

СИДЕНьЯ

Рис. 8. Сиденья

Передние сиденья

На автомобили устанавливаются оригинальные передние
сиденья .
Для регулировки передних сидений в продольном направ-
лении потяните блокирующий рычаг 1 (рис . 8) вверх . После
перемещения рычаг отпустите и небольшим перемещением
сиденья назад/вперед убедитесь в его надежной фиксации .
Фиксация положения должна происходить свободно .

ВНИМАНИЕ!
Во время регулировки не прилагайте значительных уси-
лий для принудительной фиксации положения сиденья,
это может привести к выходу из строя механизма регу-
лировки сиденья.

ПРЕДУПРЕЖДЕНИЕ
Регулировку передних сидений производить только на
неподвижном автомобиле, при открытых передних дверях.
Регулировка сиденья водителем во время движения может
привести к потере контроля над автомобилем. При резком
замедлении или ускорении автомобиля незаблокирован-
ное сиденье не обеспечивает безопасность пассажиров.

Наклон спинки сиденья регулируется бесступенчато враще-
нием рукоятки 4 (рис . 8) . На схеме А (рис . 8) показана рас-
кладка передних сидений для отдыха . Для установки детско-
го сиденья пассажирское сиденье необходимо установить
в предпоследнее заднее положение (см . раздел «Установка
детского удерживающего устройства») .
Для посадки пассажиров на заднее сиденье переместите
вверх ручку 2 и сместите спинку сиденья вперед, увеличивая
пространство для доступа пассажиров к заднему сиденью .
Подголовники 3 передних сидений регулируются по высоте,
в вариантном исполнении – также по наклону . Пружинные
фиксаторы удерживают их в нужном положении .
Регулировка подголовника по высоте осуществляется непо-
средственно механическим воздействием на него вручную .
Поднятие подголовника осуществляется его вытягиванием
на необходимую высоту . Чтобы опустить подголовник, нада-
вите на подголовник вниз . Для извлечения подголовника из
спинки сиденья необходимо поднять его на полную высоту и
вытянуть подголовник вверх .
Оптимальное положение подголовника – когда его верхняя
кромка находится на одном уровне с верхней частью головы .
Если этого добиться невозможно, для людей очень высокого
роста необходимо поднять подголовник в крайнее верхнее
положение, а для людей очень низкого роста – опустить в
крайнее нижнее положение .

11

В вариантном исполнении передние сиденья оборудованы
электрическими подогревателями, которые включаются при
работающем двигателе выключателями (см . далее раздел
«Обогрев передних сидений») .
Под сиденьем водителя предусмотрено место для крепле-
ния огнетушителя при помощи эластичного ремня .

задние сиденья

На автомобили устанавливаются оригинальные трансфор-
мируемые задние сиденья, позволяющие увеличивать пло-
щадь багажного отделения (рис . 8, схема B) .

ПРЕДУПРЕЖДЕНИЕ
Подушка заднего сиденья автомобиля оборудована
динамическим замком. Не допускайте неполного опу-
скания подушки заднего сиденья, так как неполная фик-
сация сиденья может привести к самопроизвольному
откидыванию подушки заднего сиденья.

Перед складыванием заднего сиденья замки ремней безопас-
ности необходимо установить в специальные карманы в ниж-
ней части спинки, а ленты завести в держатели в верхней части
спинки, чтобы ленты боковых ремней не попали за спинку .
Заводом-изготовителем установлена следующая последо-
вательность увеличения площади багажного отделения:
а) снять полку 5;
б) потянуть за петлю 8, расположенную на стыке спинки 7
и подушки 9 и поднять подушку заднего сиденья 9 в верти-
кальное положение . При необходимости сдвинуть передние
сиденья немного вперед;
в) вставить замки ремней безопасности в специальные дер-
жатели на спинке заднего сиденья 7;

г) потянуть за рукоятки 6 привода замков спинки заднего
сиденья 7 и уложить спинку заднего сиденья в горизонталь-
ное положение . Укладку спинки сиденья проводить плавно,
не допуская срабатывания механизма блокировки ремней
при их выдвижении из катушек;
д) после погрузки багажа уложить полку 5 в багажном отде-
лении и отрегулировать угол наклона спинок передних сиде-
ний в удобное для поездки положение .
При возвращении спинки в вертикальное положение сле-
дует вынуть ленты из держателей, замки из карманов, про-
следить, чтобы плечевые ветви боковых ремней не попали
за спинку . Подушку сиденья после возвращения в рабочее
положение необходимо расправить для ровного сопряжения
со спинкой .

ПРЕДУПРЕЖДЕНИЕ
Подушка заднего сиденья автомобиля оборудована
динамическим замком. Не допускайте неполного опуска-
ния подушки заднего сиденья, так как неполная фикса-
ция сиденья может привести к самопроизвольному отки-
дыванию подушки заднего сиденья при резком замедле-
нии автомобиля.

12

ОБОГРЕВ ПЕРЕДНИХ СИДЕНИЙ

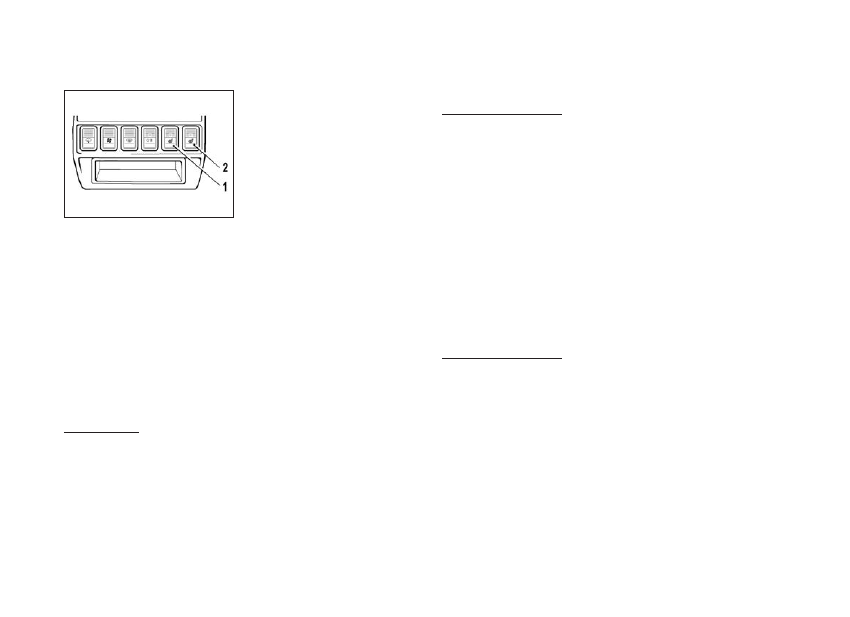

Рис. 8а. Переключатели

обогрева передних сидений

В вариантном исполнении
на автомобиле реализована
функция обогрева передних
сидений . Для включения обо-
грева сиденья водителя
нажмите на переключатель 1
(рис . 8а), для включения обо-
грева пассажирского сиде-
нья на переключатель 2 .
Включение нагрева элемен-
тов обогревателей осущест-

вляется при включенном зажигании и работающем двигателе
при нажатии на плечо клавиши переключателей, на котором
изображен символ обогрева сидений . При этом загорается
сигнализатор включения обогрева желтого цвета, который
будет светиться желтым светом в течение всего времени
работы обогревателя . Выключение нагрева элементов обо-
гревателей осуществляется при нажатии на плечо клави-
ши переключателей, на котором расположен сигнализатор
включения обогрева . При выключенном обогреве сидений
контрольные сигнализаторы не горят .

ВНИМАНИЕ!
Переключатель относится к необслуживаемым, невос-
станавливаемым (неремонтируемым) изделиям и при
выходе из строя подлежит полной замене. В случае неис-
правности необходимо обратиться к дилеру LADA.

УСТАНОВКА ДЕТСКОГО

УДЕРЖИВАЮЩЕГО УСТРОЙСТВА

ПРЕДУПРЕЖДЕНИЕ
Никогда не держите ребенка у себя на коленях в движу-

щемся автомобиле!

На Вашем автомобиле для крепления детского удержи-

вающего устройства используются штатные ремни без-

опасности для взрослых пассажиров.

Безопасное размещение детей в автомобиле возможно
только при использовании сертифицированных детских
удерживающих устройств .
При установке на Вашем автомобиле детского удерживаю-
щего устройства следует руководствоваться прилагаемой к
нему схемой .
Для большей безопасности ребенка детское удерживающее
устройство желательно размещать на заднем сиденье .

ПРЕДУПРЕЖДЕНИЕ
1. запрещается использовать обращенное назад дет-

ское удерживающее устройство на правом переднем

сиденье, защищенном подушкой безопасности пассажи-

ра, установленной перед этим сиденьем.

2. В автомобилях с подушкой безопасности переднего

пассажира имеется предупреждающая этикетка, рас-

положенная с боковой части панели приборов для напо-

минания Вам о том, чтобы никогда не устанавливать на

переднее сиденье детское удерживающее устройство,

которое направлено задней стороной вперед.

При выборе детской удерживающей системы необходимо
руководствоваться информацией, приведенной в таблице

13

«Соответствие детских удерживающих устройств местам
их установки в автомобиле» . Детское удерживающее
устройство может устанавливаться в Вашем автомобиле
только в том случае, если оно соответствует требованиям
Европейского стандарта ЕСЕ R44 .

Установка детских удерживающих устройств ISOFIX

В вариантом исполнении Ваш автомобиль оборудован
системами крепления ISOFIX, расположенными на боковых
местах заднего сиденья . Системы крепления ISOFIX позво-
ляют установить детские удерживающие устройства ISOFIX,
соответствующие требованиям Европейского стандарта ECE
R44 .
В систему крепления ISOFIX входят два нижних кронш-
тейна ISOFIX и кронштейн для верхнего страховочного ремня
ISOFIX .
Нижние кронштейны ISOFIX, к которым присоединяются
соответствующие фиксаторы детского удерживающего
устройства ISOFIX, расположены у основания спинки задне-
го сиденья и отмечены круглыми пиктограммами с надписью
«ISOFIX» . Перед подсоединением фиксаторов детского удер-
живающего устройства ISOFIX необходимо освободить зону
расположения нижних кронштейнов ISOFIX, разместив замки
задних ремней безопасности по линии стыка подушки и
спинки заднего сиденья .
Кронштейн для крепления верхнего страховочного ремня
ISOFIX расположен на полу кузова за спинкой заднего сиде-
нья . Крепление верхнего страховочного ремня ISOFIX осу-
ществляется за прямую часть проволочной скобы нижнего
внутреннего крепления ISOFIX . После закрепления верхнего
страховочного ремня ISOFIX отрегулируйте его натяжение в
соответствии с инструкцией изготовителя детского удержи-
вающего устройства ISOFIX .

При выборе детской удерживающей системы ISOFIX
необходимо руководствоваться информацией, приве-
денной в таблице «Соответствие детских удерживающих
устройств ISOFIX местам их установки в автомобиле» .
Детское удерживающее устройство ISOFIX может устанав-
ливаться в Вашем автомобиле только в том случае, если
оно соответствует требованиям Европейского стандарта
ЕСЕ R44 .

ПРЕДУПРЕЖДЕНИЕ
Следите за тем, чтобы фиксаторы детского удержи-

вающего устройства ISOFIX, во время его установки в

автомобиле, не повредили ленту ремней безопасности

заднего сиденья.

Эксплуатация детского удерживающего устройства

ISOFIX должна осуществляться в соответствии с инструк-

цией изготовителя детского удерживающего устройства

ISOFIX.

4

 Р .Э . LADA 4×4, рус . яз .

14

Соответствие детских удерживающих устройств местам их установки в автомобиле

Весовая категория ребенка

Тип детского

удерживающего устройства

Сиденье

переднего пас-

сажира

Задние сиденья пассажиров

боковые

среднее

(для LADA 4x4

5 дв .)

Категория «0» < 10 кг
(примерно 0–6 месяцев)

Поперечная люлька

X

U

X

Категория «0+» < 13 кг
(примерно 6–18 месяцев)

Детское сиденье, устанавливаемое
против направления движения

X

U

X

Категория «1» 9–18 кг
(примерно 9 месяцев – 3,5 года)

Детское сиденье, устанавливаемое
против направления движения

U

U

X

Детское сиденье, устанавливаемое
по направлению движения

U

U

X

Категория «2» 15–25 кг
(примерно 3,5–6 лет)

Детское сиденье, устанавливаемое
по направлению движения

U

U

X

Категория «3» 22–36 кг
(примерно 6–12 лет)

Детское сиденье, устанавливаемое
по направлению движения

U

U

X



U – место, пригодно для установки «универсального» детского удерживающего устройства, устанавливаемого против направления движения

и официально утвержденного для этой весовой категории .

Х – место, не пригодно для установки детского удерживающего устройства .

15

Соответствие детских удерживающих устройств ISOFIX местам их установки в автомобиле

Категория по массе

Размерный класс

детского удерживающего устройства ISOFIX

Положения креплений ISOFIX на автомобиле

заднее правое

боковое сиденье

заднее левое

боковое сиденье

«0» (до 10 кг)

F (Поперечная люлька ISOFIX)

X

X

G (Поперечная люлька ISOFIX)

X

X

Е (Детское сиденье ISOFIX, устанавливаемое
против направления движения)

IL

X

«0+» (до 13 кг)

Е (Детское сиденье ISOFIX, устанавливаемое
против направления движения)

IL

X

D (Детское сиденье ISOFIX, устанавливаемое
против направления движения)

X

X

C (Детское сиденье ISOFIX, устанавливаемое
против направления движения)

X

X

«I» (9-18 кг)

D (Детское сиденье ISOFIX, устанавливаемое
против направления движения)

X

X

C (Детское сиденье ISOFIX, устанавливаемое
против направления движения)

X

X

B (Детское сиденье ISOFIX, устанавливаемое
по направлению движения)

IUF

IUF

B1 (Детское сиденье ISOFIX, устанавливаемое
по направлению движения)

IUF

IUF

A (Детское сиденье ISOFIX, устанавливаемое
по направлению движения)

IUF

IUF



IUF – место, пригодное для установки по направлению движения «универсального» данной категории детского удерживающего устройства ISOFIX .
IL  – место, пригодное для установки «полууниверсального» данной категории детского удерживающего устройства ISOFIX .
Х  – место, не пригодное для установки данной категории детского удерживающего устройства ISOFIX .

5

 Р .Э . LADA 4×4, рус . яз .

16

РЕМНИ БЕзОПАСНОСТИ

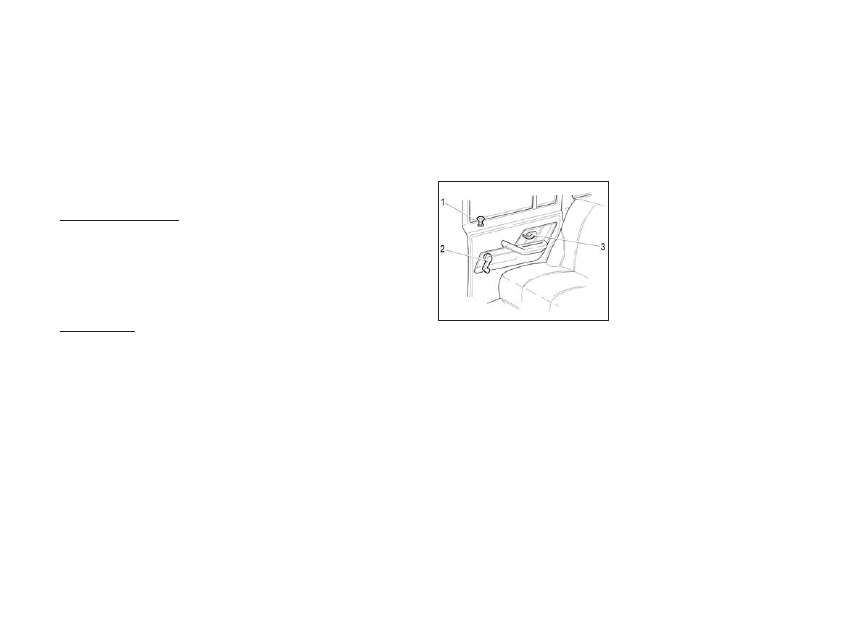

Рис. 9. Ремни безопасности

Рис. 9а. Ремень безопасности

заднего сиденья

Чтобы пристегнуться ремня-
ми, вставьте язычок 1 (рис . 9)
в замок 2 до щелчка, не допу-
ская при этом скручивания
лямок . Для отстегивания
ремня нажмите на кнопку 3
замка . Задние боковые пас-
сажиры пристегиваются рем-
нями безопасности аналогич-
но . Для среднего пассажира
(LADA 4x4 5 дв .) предусмотрен
ремень специальной кон-
струкции – с  двумя  язычками
и двумя замками, причем для
перевода ремня в исходное
положение необходимо кон-
цевой язык вставить в замок с
черной кнопкой .

ПРЕДУПРЕЖДЕНИЕ
Не пристегивайте ремнем
ребенка, сидящего на коле-
нях пассажира.

ПРОТИВОСОЛНЕЧНЫЕ КОзЫРьКИ И зЕРКАЛА

Рис. 10. Противосолнечные

козырьки и зеркала

Противосолнечные козырьки
1 (рис . 10) из положения I в
зависимости от направления
лучей солнца можно устано-
вить в положение II или III .
Внутреннее зеркало 2 заднего
вида имеет два фиксирован-
ных положения А и В . Для пред-
упреждения ослепления све-
том фар двигающегося сзади
транспорта измените угол
наклона зеркала рычажком 3 .

Наружные зеркала заднего вида складываются вручную
с небольшим усилием с обратной стороны в направле-
нии стекла двери . Перед началом движения необходимо
отрегулировать наружные зеркала так, чтобы обеспечить
оптимальный обзор сзади . Наружные зеркала регулируются
рукояткой во всех направлениях .
В вариантном исполнении при включении обогрева задне-
го стекла также включается и обогрев наружных зеркал .
Рукоятка регулирования зеркала отсутствует . Наружные зер-
кала регулируются с помощью кнопок электронного блока
управления (зеркала/стеклоподъемники) . При регулировке
зеркала привод механизма регулирования, достигая крайне-
го положения диапазона, издает характерные щелчки, сиг-
нализирующие о том, что дальнейшую регулировку в данном
направлении следует прекратить .

17

ГИДРОУСИЛИТЕЛь РУЛЕВОГО УПРАВЛЕНИЯ

Автомобили оборудуются гидроусилителем рулевого управ-
ления, значительно снижающим усилие на рулевом колесе .
Если гидроусилитель рулевого управления не функциониру-
ет (например, при буксировке автомобиля с неработающим
двигателем), сохраняется возможность управлять автомоби-
лем, но для этого требуется прикладывать к рулевому колесу
значительно большие усилия .

ПРЕДУПРЕЖДЕНИЕ
Не допускайте движения на нейтральной передаче с
неработающим двигателем! В этом случае гидроусили-
тель рулевого управления и вакуумный усилитель тор-
мозов не работают, поэтому Вы подвергаете опасности
себя и других участников движения.

ВНИМАНИЕ!
При работающем двигателе не удерживайте рулевое
колесо более 5 секунд после его поворота в крайнее
правое или крайнее левое положение. Это может при-
вести к повреждению насоса гидроусилителя рулевого
управления.

АВТОМОБИЛь LADA 4x4 И ИХ МОДИФИКАЦИИ

Автомобиль LADA 4x4 с пятидверным кузовом «универсал», а
также его модификации отличаются от базовой модели LADA
4x4 3 дв . увеличенной на 500 мм базой колес и оснащенностью .

задние двери

Рис. 11. задняя дверь

Задние двери (рис . 11)
имеют замок, который можно
заблокировать нажатием на
кнопку  1 блокировки замка
как при открытой, так и при
закрытой двери . При этом
наружная ручка и внутренняя
рукоятка 3 будут иметь холо-
стой ход .
Опускное стекло двери опу-
скается и поднимается  вра-

щением рукоятки 2 стеклоподъемника .

Дверь багажного отделения

Рукоятка привода замка двери багажного отделения рас-
полагается у левого переднего сиденья на специальном
кронштейне .

Передние сиденья (пятидверный кузов)

На автомобили с пятидверным кузовом устанавливаются
оригинальные передние сиденья .
Регулировка передних сидений производится на неподвиж-
ном автомобиле при открытых передних дверях .
