Идентификационная табличка автомобиля

Модель и номер автомобиля, модель двигателя, весовые дан-
ные, номер для запасных частей, варианты исполнения и ком-
плектации указаны в сводной табличке заводских данных, рас-
положенной на правой стойке, внизу, в районе порога .

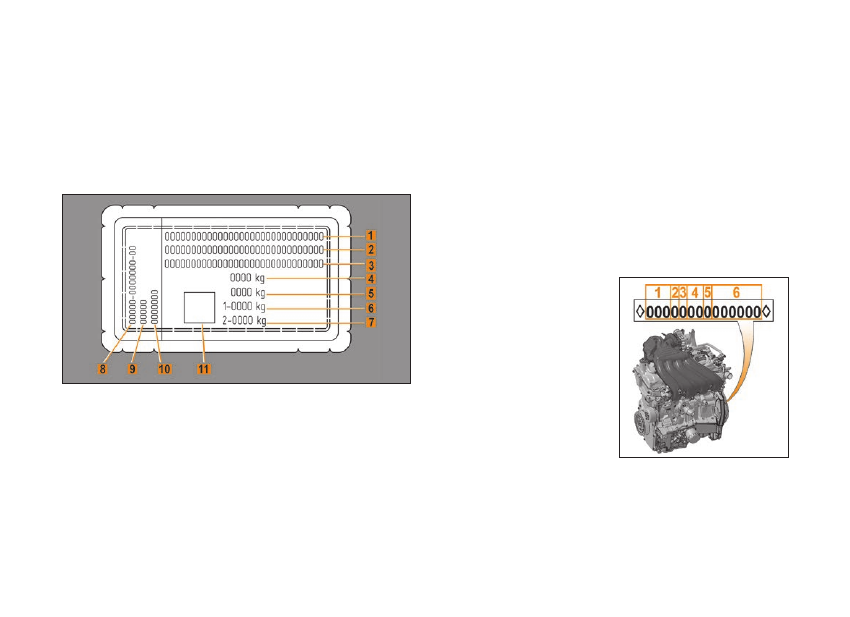

1 – наименование изготовителя Пао «аВТоВаЗ» (AVTOVAZ);
2 – номер одобрения типа транспортного средства . В пол-
ном виде он приводится в паспорте транспортного средства;
3 – идентификационный номер расшифровывается следую-
щим образом: первые три буквы по международным стандар-
там обозначают код завода-изготовителя; шесть следующих
цифр или букв латинского алфавита – модель автомобиля;
следующая цифра или буква латинского алфавита – модель-
ный год выпуска автомобиля; последние семь цифр – номер
шасси, для легкового автомобиля соответствующий номеру

кузова . В соответствии с Техническим регламентом «о без-
опасности колесных транспортных средств» модельный год
определен как условный год, указываемый изготовителем (как
правило, следующий за фактическим годом выпуска транс-
портного средства) . В Пао «аВТоВаЗ» начало модельного
года установлено с 1 июля календарного года . Таким образом,
с 1 января по 30 июня модельный год соответствует факти-
ческому году выпуска автомобиля, а с 1 июля по 31 декабря
соответствует следующему за фактическим годом выпуска
автомобиля;  4 – технически допустимая максимальная масса
транспортного средства; 5 – технически допустимая макси-
мальная масса автопоезда;
6 – технически допустимая
максимальная осевая масса
на переднюю ось; 7 – тех-
нически допустимая макси-
мальная осевая масса на за-
днюю ось; 8 – обозначение
автомобиля; 9 – обозначение
двигателя; 10 – номер для за-
пасных частей . номер для за-
пасных частей соответствует
порядковому номеру выхода
автомобиля с конвейера . При
заказе запасных частей необ-
ходимо ссылаться на инфор-
мацию, которая содержится
на идентификационной (за-
водской) табличке; 11 – знак
обращения на рынке .

тЕХНИЧЕскИЕ ХАРАктЕРИстИкИ АВтоМобИля

10

 р .э . LADA Vesta

Рис. 1. Идентификационная табличка автомобиля

Рис. 2. Маркировка двигателя

1 – тип двигателя;

2 – шифр сертификации;

3 – код производства;

4 – номер индекса;

5 – шифр;

6 – серийный номер

134

Т а б л и ц а   1

общие технические характеристики автомобиля

Модель автомобиля семейства LADA Vesta

SE (седан)

SE Cross

(седан кросс)

SW (универсал)

SW Cross

(универсал кросс)

Тип кузова / Количество дверей

SE/4

SW/5

длина /ширина/высота, мм

4410/1764/1497

4424/1785/1526

4410/1764/1508

4424/1785/1537

База, мм

2635

Колея передних/задних колес, мм

1510/1510

1524/1524

1510/1510

1524/1524

Передний/задний свес, мм

860/915

862/927

860/915

862/927

Угол въезда / съезда

(при полной массе), градус

16,8/14,6

18,1/18,6

16,8/14,6

18,1/17,7

дорожный просвет*, мм

178

203

178

203

Минимальный дорожный просвет (при полной

нагрузке, под брызговиком двигателя), мм

144

170

144

170

объем багажного отделения, л

480

480/825

Масса снаряженная**, кг

1230…1380

1280…1350

Технически допустимая максимальная

масса, кг

1670

1730

Масса прицепа (с тормозами/без тормо-

зов)***, кг

900/450

900/600

Максимальная масса автопоезда, кг

2520

2630

объем топливного бака, л

55

Колеса

185/65 R15

195/55 R16

205/50 R17

185/65 R15

195/55 R16

205/50 R17



* дорожный просвет под картером двигателя 21129 при конструктивной нагрузке .

** Масса заправленного а/м с водителем .

*** При условии оборудования транспортного средства сцепным устройством в соответствии с требованиями Правил еэК оон № 55-01 .

135

Т а б л и ц а   2

топливно-скоростные показатели

рабочий объем двигателя, л / Количество клапанов

1,6/16

1,8/16

Мощность, л .с ./кВт/об . мин

106/78/5800

122/90/5900

Максимальный крутящий момент, нм /об .мин

148/4200

170/3700

Тип трансмиссии (модель КП)

5МТ (2180)

5аМТ (2182)

5МТ (JR5)

5аМТ (2182)

LADA Vesta SE (седан)

Максимальная скорость*, км/ч

182

186

Время разгона 0–100 км/ч*, с

11,2

14,1

10,2

12,1

расход топлива**, л/100 км:

городской цикл

загородный цикл

смешанный цикл

9,3

5,5

6,9

9,0

5,3

6,6

9,5

6,2

7,4

9,3

6,0

7,2

LADA Vesta SE Cross (седан кросс)

Максимальная скорость*, км/ч

178

комплектация

не планируется

180

Время разгона 0–100 км/ч*, с

11,9

10,5

12,7

расход топлива**, л/100 км:

городской цикл

загородный цикл

смешанный цикл

9,3

5,9

7,1

9,9

6,4

7,7

9,6

6,2

7,5

LADA Vesta SW (универсал)

Максимальная скорость*, км/ч

178

182

Время разгона 0–100 км/ч*, с

12,4

14,4

10,9

12,9

расход топлива**, л/100 км:

городской цикл

загородный цикл

смешанный цикл

9,5

5,9

7,3

9,2

5,7

7,0

10,6

6,3

7,8

9,9

6,2

7,6

10*

136

LADA Vesta SW Cross (универсал кросс)
Максимальная скорость*, км/ч

178

180

Время разгона 0-100 км/ч*, с

12,6

14,6

11,2

13,3

расход топлива**, л/100 км:

городской цикл

загородный цикл

смешанный цикл

9,7

6,0

7,5

9,4

5,8

7,2

10,7

6,4

7,9

10,1***

6,3***

7,7***



* Замеряются по специальной методике .

** Получен при испытаниях на беговых барабанах . Служит только для сравнения различных моделей автомобилей и эКСПлУаТационной

норМой не яВляеТСя . См . раздел «Фактический расход топлива» .

*** В режиме «а» для аМТ .

Окончание таблицы 2

Фактический расход топлива

Указанный расход топлива автомобиля в городском, сме-
шанном и загородном циклах определен в лабораторных ус-
ловиях (с применением специального измерительного обо-
рудования) в соответствии с Правилами еэК оон № 101R01,
служит для сравнения автомобилей различных автопроизво-
дителей и эксплуатационной нормой не является!
Фактический расход топлива автомобиля может отличаться
от заявленного производителем в силу воздействия на ав-
томобиль различных объективных и субъективных факторов:
влажности, давления и температуры окружающего воздуха,
рельефа местности (подъёмы и спуски), характеристик до-
рожного покрытия, направления и скорости ветра, атмос-
ферных осадков, фракционного состава используемого
топлива, выбранной передачи коробки передач, продолжи-
тельности работы системы кондиционирования салона (как в
режиме движения, так и на холостом ходу), положения окон-

ных стекол (открыты/закрыты), давления воздуха в шинах,
а также их размерности, марки и модели, массы перевози-
мого груза, включая водителя и пассажиров, наличия букси-
руемого прицепа (для перевозки грузов, лодок, снегоходов,
прицепов-дач и т .д .), его полной массы и аэродинамическо-
го сопротивления, стиля вождения водителя (частота и ин-
тенсивность продольных и поперечных ускорений, средняя
скорость движения автомобиля), наличия в автомобиле си-
стемы автозапуска (включая систему подогрева двигателя
и/или салона автомобиля), обкатки нового автомобиля (для
комплектации с функцией «Подсказчик переключения пере-
дач» на период обкатки автомобиля рекомендуется игнори-
ровать требования Подсказчика переключения передач) .
Также рекомендуется периодически (один раз в месяц/квар-
тал) обнулять показания бортового компьютера автомобиля,
так как вследствие продолжительной работы двигателя на хо-
лостом ходу (дорожная пробка, длительное время прогрева
двигателя и т .д .) и малого пробега автомобиля происходит су-

137

щественное увеличение показаний бортового компьютера, ко-
торый рассчитывает средний расход топлива, исходя из учёта
часового расхода двигателя и пройденного автомобилем пути
(с момента последнего обнуления бортового компьютера) . не-
обходимость обнуления бортового компьютера и периодич-
ность определяются лицом, эксплуатирующим автомобиль .

Рекомендации по уменьшению расхода топлива

Потребление электроэнергии ведет к увеличению расхода
топлива, поэтому всегда выключайте электроприборы, вклю-
ченные без необходимости .

ВНИМАНИЕ!
В условиях плохой видимости следует всегда оставлять
фары включенными (чтобы «видеть и быть видимым»).

используйте систему вентиляции салона . При высоких скоро-
стях езда с открытыми окнами увеличивает расход топлива .
На автомобилях с системой кондиционирования воздуха
при ее использовании наблюдается увеличение расхода топли-
ва, особенно при движении в городском цикле . В автомобилях
с системой кондиционирования без автоматического режима
выключайте кондиционер, когда в нем нет необходимости .
если Ваш автомобиль находился на стоянке в очень жаркую по-
году или под прямыми лучами солнца, рекомендуем проветрить
его салон в течение нескольких минут, прежде чем запустить
двигатель и включить систему кондиционирования воздуха .
использование автомобиля для частых и коротких поездок
в сочетании с длительными остановками не позволяет дви-
гателю прогреться до нормальной рабочей температуры и,
как следствие, ведет к увеличению расхода топлива .
не ездите с установленным на крыше пустым багажником .

громоздкие грузы лучше перевозить в прицепе .
не переполняйте топливный бак при заправке во избежание
расплескивания топлива .
Избегайте длительной работы двигателя на холостом ходу.
ожидая в стоящем автомобиле более одной минуты, выклю-
чайте двигатель и запустите его вновь, когда это потребуется .
Избегайте резкого набора скорости.
резкие разгоны приводят к нецелесообразному повышению
расхода топлива и сокращению срока службы двигателя . на-
бирайте скорость постепенно, если это позволяет дорожная
ситуация .
Избегайте ненужных остановок. Поддерживайте посто-
янную скорость.
избегайте ненужных торможений и остановок . Старайтесь
поддерживать постоянную (по возможности небольшую) ско-
рость, которую позволяют условия движения . Замедление
с последующим ускорением увеличивает расход топлива .
содержите воздушный фильтр в чистоте.
Воздушный фильтр, забитый пылью, оказывает повышенное
сопротивление потоку воздуха, поступающего в двигатель,
в результате чего падает мощность двигателя и увеличивает-
ся расход топлива .
Не загружайте автомобиль без необходимости.
Чем больше загружен автомобиль, тем больше топлива по-
требляет двигатель . Уберите из автомобиля ненужный багаж
или груз .
Поддерживайте правильное давление воздуха в шинах.
недостаточное давление воздуха в шинах приводит к излиш-
нему расходу топлива вследствие увеличения сопротивле-
ния качения .

138

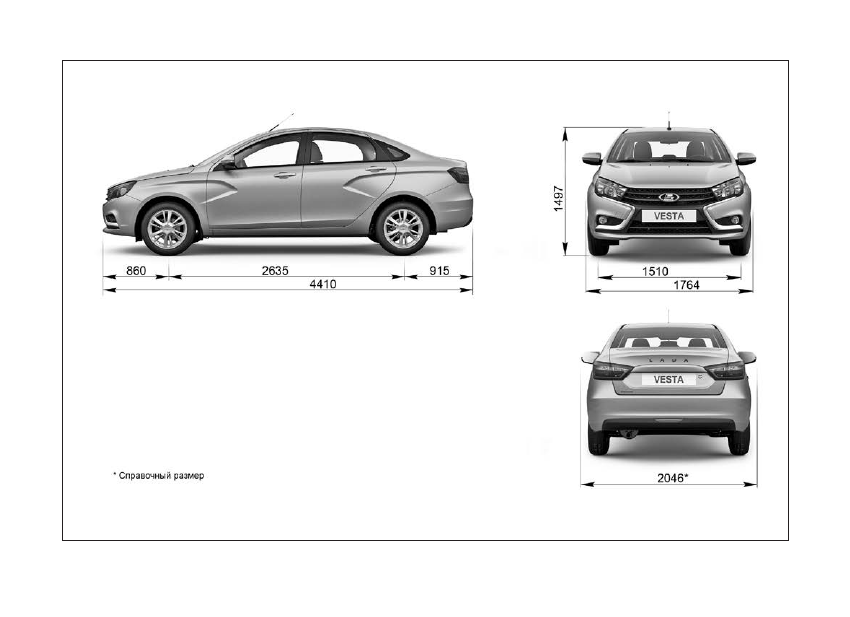

Габаритные (справочные) размеры автомобиля LADA Vesta SE

139

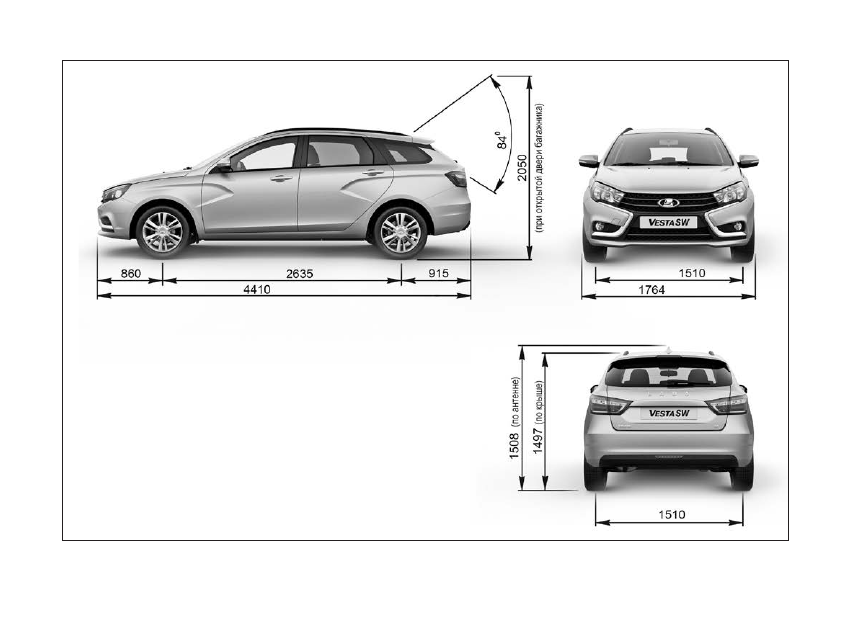

Габаритные (справочные) размеры автомобиля LADA Vesta SW

140

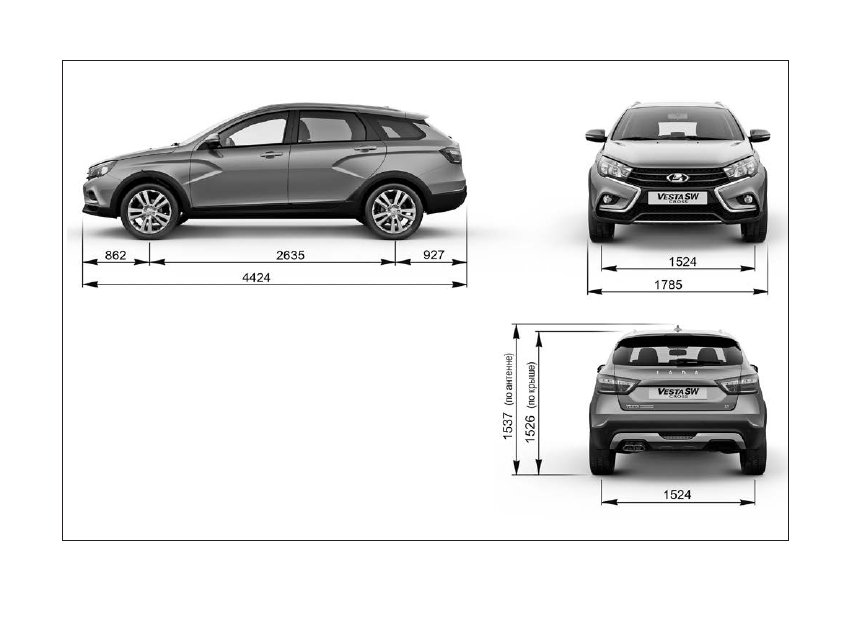

Габаритные (справочные) размеры автомобиля LADA Vesta SW Cross

141

Т а б л и ц а   3

технические характеристики двигателей

наименование показателя (характеристики)

Значения показателя (характеристики)

для двигателей

21129

21179

рабочий объем, см

3

1596

1774

Количество цилиндров, шт .

4

4

Число клапанов на цилиндр, шт .

4

4

Степень сжатия

10,45

10,3

октановое число бензина

минимум 92

Максимальная мощность двигателя согласно Правилу еэК оон № 85, кВт

78

90

Частота вращения коленчатого вала при максимальной мощности, мин

-1

5800

5900

Максимальный крутящий момент согласно Правилу еэК оон № 85, н·м

148

170

Частота вращения коленчатого вала при максимальном крутящем моменте, мин

-1

4200

3700

Минимальная частота вращения на холостом ходу, мин

-1

840

750

Частота вращения коленчатого вала отсечки подачи топлива, мин

-1

6200

экологический класс

5

5+

Минимальная температура пуска холодного двигателя без дополнительных

приспособлений, °С

– 27

142

Т а б л и ц а   4

технические характеристики коробок передач

Тип трансмиссии

4x2, с приводом на передние колеса и межколесным дифференциалом

Коробка передач

аМТ

МТ

21827

21807

JR5 515

Привод управления

коробкой передач

роботизированная

Тросовый

Передаточные числа:
I

3,636

3,727

II

1,950

2,048

III

1,357

1,321

IV

0,941

0,971

V

0,784

0,756

Задний ход

3,500

3,545

главная передача

3,938

4,214

Т а б л и ц а   5

Массы двигателей и коробки передач

агрегат

Масса, кг

двигатели

21129

105,4

21179

109,7

Коробки передач

МТ (JR5 515)

34,0*

МТ (21807)

31,6*

AMT (21827)

32,8*



* Величина справочная!

143

Т а б л и ц а   6

Номинальные заправочные объемы, л

агрегат

объём, л

Топливный бак

55

Система смазки двигателя

– 21129 (масляный картер литой)
– 21129 (масляный картер штампованый)
– 21179 (масляный картер литой)

4,4 (4,1)*
3,2 (2,9)*
4,4 (4,1)*

Система охлаждения двигателя и отопления салона**

– 21179/21129

7,0 (6,4)

Коробка передач:

– аМТ 2182
– MT 2180
– МТ JR5 515

2,25±0,05***
2,25±0,05***

2,2***

Система гидропривода сцепления и тормоза

0,559

Система гидропривода тормозов (для комплектаций с аМТ)

0,517

Бачок омывателя ветрового стекла

4,7

Бачок расширительный (в комплектации с двигателем 21129)

5,75 (max) – 5,35 (min)

озонобезопасный фреон R1234yF в системе кондиционирования, кг****

0,475±0,02

озонобезопасный фреон R134а в системе кондиционирования, кг

0,475±0,02



* При замене масла (без замены масляного фильтра) .

** не допускается применение смесей охлаждающих жидкостей разных марок .

*** Величина справочная! Контрольный уровень масла должен находиться на нижней кромке заливного отверстия .

**** Вариантное исполнение .

144

топливо

допускаются к использованию только неэтилированные бензи-
ны с октановыми числами по исследовательскому методу 92,
95 и 98 единиц следующих марок: «регуляр евро-92», «Пре-
миум евро-95», «Супер евро-98» по гоСТ р 51866-2002 или
«аи-92-К5 (К4)», «аи-95-К5 (К4)», «аи-98-К5 (К4)» по гоСТ
32513-2013 . Предпочтительным топливом для Вашего автомо-
биля является бензин с октановым числом 95 . Такой бензин по-
зволяет достичь номинальных значений мощности, динамики,
экономичности и токсичности . При отсутствии возможности
использования бензина с октановым числом 95 допускается
использовать бензин с октановым числом не ниже 92 .

Пао «аВТоВаЗ» рекомендует

топливо «роснефть»

П р и л о ж е н и е   1

Моторное масло

В приведенной ниже таблице 1 определите уровень качества
и класс вязкости масла, предписанного для Вашего авто-
мобиля в соответствии с имеющимся температурным диа-
пазоном эксплуатации . В случае необходимости – замените
масло . для этого обратитесь на авторизованный сервисный
центр .

Пао «аВТоВаЗ» рекомендует

моторные масла «роснефть»

ПРИложЕНИя

145

Т а б л и ц а   1

Уровень качества и класс вязкости масла

Точка

заправки

описание

Система

смазывания

двигателя

Масла моторные: Классы вязкости по SAE и температурный диапазон применения:

Минимальная температура

окружающей среды при эксплуатации

автомобиля, °С

Класс вязкости

по SAE J 300

Максимальная температура

окружающей среды при эксплуатации

автомобиля,



°С

–40

0W-30

25

–40

0W-40

30

–30

5W-30

25

–30

5W-40

35

–25

10W-30

25

–25

10W-40

35

–20

15W-40

45

–15

20W-40

45

–15

20W-50

выше 45

Уровень качества – эксплуатационных свойств:

API SL / API SM / API SN СТо ааи 003 Б5 / СТо ааи 003 Б6

используйте только рекомендованные рабочие и смазы-
вающие жидкости . для получения информации о рекомен-
дованных рабочих и смазывающих жидкостях обратитесь
к дилеру .

Т а б л и ц а   2

свечи зажигания

двигатели

Свечи зажигания

Зазор,

мм

21129

аУ17дВрМ

DR15YC-1

FR7DCU

роберт Бош Саратов

BRISK

Bosch

1…1,15

21179

146

П р и л о ж е н и е   2

лампы накаливания, применяемые на автомобиле

Место установки

Категория лампы

номинальная

мощность, Вт

Фара:

– лампа дальнего света

H1

55

– лампа ближнего света

н7

55

– лампа указателя поворота

рY21W

21

– лампа дневного ходового огня и габаритного огня

W21/5W

21/5

Задний фонарь наружный:

– лампа сигнала торможения и габаритного огня

P21/5W

21/5

– лампа указателя поворота

WY16W

16

Задний фонарь внутренний:

– лампа света заднего хода

W16W

16

– лампа габаритного огня

W5W

5

лампа противотуманной фары

H16

19

лампа бокового указателя поворота

W5W

5

лампа фонаря освещения номерного знака

W5W

5

лампа плафона освещения вещевого ящика

W5W

5

лампа плафона освещения багажника

W5W

5

лампа плафона освещения порога передней двери

W5W

5
