lada Granta. Разборка и сборка коробки передач

Разборка и сборка коробки передач Lada Granta (ВАЗ 11183, 21116)

Снимаем коробку передач (см. «Снятие и установка коробки передач»).
Снаружи очищаем ее от грязи (не допускайте попадания грязи внутрь коробки).
Снимаем датчик скорости (см. «Снятие датчика скорости автомобиля»).
Для удобства дальнейшей разборки коробки передач навинчиваем на крепежную шпильку картера сцепления две гайки…

…и выворачиваем шпильку из картера сцепления.
Устанавливаем коробку передач на верстак картером сцепления вниз.

Шестигранником «на 8» отворачиваем пробку фиксатора вилки включения передачи заднего хода.

Вынимаем из отверстия картера пружину фиксатора…

…и, используя магнит, шарик фиксатора.
Выворачиваем из отверстия картера коробки передач выключатель света заднего хода (см. «Снятие выключателя света заднего хода»).

Накидным ключом «на 13» отворачиваем гайку крепления задней крышки картера коробки передач, которая одновременно крепит кронштейн троса привода выключения сцепления.

Накидным ключом «на 17» отворачиваем болт крепления кронштейна троса привода выключения сцепления…

…и снимаем кронштейн.

Головкой «на 13» отворачиваем еще пять гаек крепления задней крышки картера.

Постукивая молотком с пластмассовым наконечником или обычным молотком через оправку из мягкого металла по приливам крышки…

…снимаем ее со шпилек.
Для отворачивания гаек валов необходимо застопорить валы от проворачивания, включив сразу две передачи. Для этого, вдавив до упора шток переключателя передач, включаем III передачу.

Накидным ключом «на 10» отворачиваем болт крепления вилки V передачи.

Через выколотку из мягкого металла наносим удар по вилке, включая V передачу.

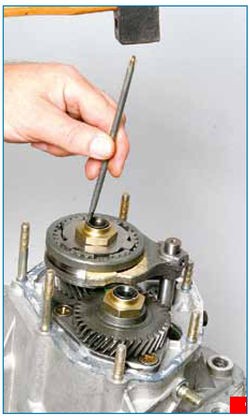

Бородком выправляем места кернения буртиков гаек первичного и вторичного валов.

Головкой «на 32» с мощным воротком…
…отворачиваем гайки валов.

Поддев отверткой ведомую шестерню V передачи, снимаем узел V передачи в сборе.

Вынимаем вилку включения V передачи.
Пометив положение блокирующего кольца синхронизатора относительно муфты…

…снимаем шестерню V передачи с блокирующим кольцом синхронизатора.

Снимаем блокирующее кольцо синхронизатора.

Вынимаем упорную пластину синхронизатора.

Отверткой поддеваем втулку ведомой шестерни V передачи…

…и снимаем ее с вторичного вала.

В зазор между упорной пластиной и ведущей шестерней V передачи вставляем одну или две отвертки. Поддевая отверткой (отвертками) шестерню…

…спрессовываем ее с первичного вала.

Снимаем с вторичного вала упорное кольцо.

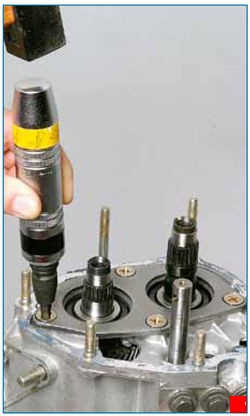

Ударной отверткой с крестообразным наконечником PH3 отворачиваем четыре винта крепления упорной пластины подшипников.
Под головками винтов установлены специальные стопорные шайбы.

Снимаем пластину.

Шестигранником «на 8» отворачиваем три пробки фиксаторов штоков вилок переключения передач.

Вынимаем из гнезд пружины…

…и извлекаем магнитной отверткой шарики фиксаторов.
Двумя отвертками разжимаем концы стопорного кольца заднего подшипника первичного вала…

…и вынимаем кольцо из проточки картера.
Аналогично снимаем стопорное кольцо заднего подшипника на вторичном вале.

Накидным ключом «на 13» отворачиваем один болт и тринадцать гаек крепления картера коробки передач к картеру сцепления.

Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки передач…

…и снимаем его.

Вынимаем из углубления картера сцепления магнит.

Накидным ключом «на 10» отворачиваем болт крепления вилки включения I–II передач к штоку.

Приподнимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.

Накидным ключом «на 10» отворачиваем болт крепления вилки включения III–IV передач к штоку…

…и отверткой выводим рычаг штока из зацепления в механизме переключения передач.

Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.

Поворачивая шток вилки включения V передачи, выводим рычаг штока из зацепления в механизме переключения передач.

Вынимаем ось промежуточной шестерни передачи заднего хода.

Вынимаем промежуточную шестерню передачи заднего хода.

Головкой «на 10» отворачиваем три болта крепления механизма переключения передач…

…и снимаем его.

Вынимаем одновременно первичный и вторичный валы из роликовых подшипников картера сцепления.

Вынимаем дифференциал в сборе.
Карданный шарнир штока переключателя передач можно заменить на автомобиле (не демонтируя коробку передач), отсоединив от хвостовика шарнира тягу управления коробкой передач (см. «Снятие и разборка механизма управления коробкой передач»). Для наглядности операции по снятию шарнира показываем на демонтированной коробке передач.
Сдвигаем защитный резиновый чехол с шарнира штока…

…и головкой «на 10» отворачиваем конический винт шарнира.

Снимаем со штока шарнир…
…и защитный чехол шарнира.
Если требуется снять переключатель передач или его шток…

…головкой «на 10» отворачиваем конический винт крепления переключателя передач.
Выдвигая шток из отверстия картера…

…снимаем со штока переключатель передач.
Замену сальника штока переключателя передач см. в разделе «Замена чехла шарнира штока преключателя передач и сальника штока».

Отверткой извлекаем из сепаратора ролики переднего подшипника вторичного вала.

Вынимаем сепаратор подшипника.

Зацепив крючком ударного съемника буртик наружного кольца подшипника…

…выпрессовываем наружное кольцо подшипника.

Извлекаем маслосборник.
Таким же образом выпрессовываем наружное кольцо подшипника первичного вала.

Подходящим отрезком трубы выбиваем из картера сцепления…

…сальник привода колеса.

Через бородок наносим удары в торец наружного кольца подшипника дифференциала…

…и выпрессовываем кольцо.
Таким же образом выбиваем сальник и наружное кольцо подшипника дифференциала из картера коробки передач. Вынимаем регулировочное кольцо.
