Снятие впускной трубы Lada Granta (ВАЗ 11183, 21116)

Снимаем впускную трубу для замены или при демонтаже катколлектора системы выпуска отработавших газов, а также для замены общей уплотнительной прокладки в соединении впускной трубы и катколлектора с головкой блока цилиндров.
Уплотнительная металлическая прокладка закрывает также два канала рубашки охлаждения головки блока цилиндров, которые выходят на плоскость стыка головки с впускной трубой и катколлектором.
Работу выполняем на смотровой канаве или эстакаде.
Сливаем жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).
Снимаем ресивер (см. «Снятие ресивера») и топливную рампу с форсунками (см. «Снятие топливной рампы и форсунок»).

Места крепления впускной трубы и катколлектора к головке блока цилиндров.

С левой стороны впускной трубы накидным ключом «на 17» отворачиваем гайку крепления опорного кронштейна трубы.

Снизу автомобиля головкой «на 19» с удлинителем отворачиваем на несколько витков резьбы гайку крепления картера сцепления к блоку цилиндров…

…которая также крепит нижний конец опорного кронштейна впускной трубы.

Снимаем верхний конец опорного кронштейна со шпильки впускной трубы.

Головкой «на 13» отворачиваем две гайки крепления кронштейна трубы насоса охлаждающей жидкости…

…и снимаем кронштейн.

Высокой головкой «на 13» отворачиваем гайку 1 крепления теплозащитного экрана и катколлектора, а также гайку 2 крепления экрана, впускной трубы и катколлектора.

Снимаем со шпилек головки блока цилиндров теплозащитный экран.

С правой стороны впускной трубы головкой «на 13» отворачиваем две гайки крепления теплозащитного экрана и рыма…

…и снимаем экран и рым.

Высокой головкой «на 13» отворачиваем гайку общего крепления впускной трубы и катколлектора.

Головкой «на 13» отворачиваем две гайки верхнего крепления впускной трубы.

Высокой головкой «на 13» с удлинителем отворачиваем две гайки нижнего общего крепления впускной трубы и катколлектора.
Снимаем со шпилек головки блока цилиндров шайбы.

В местах общего крепления впускной трубы и катколлектора на шпильках устанавливаются утолщенные шайбы.

Снимаем впускную трубу со шпилек головки блока цилиндров.

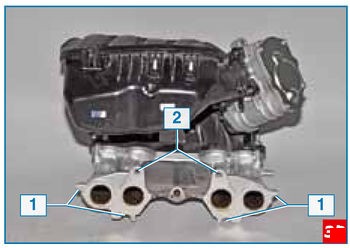

Точки 1 общего крепления впускной трубы и катколлектора и точки 2 крепления впускной трубы (для наглядности показано на снятой впускной трубе в сборе с ресивером).
Если после снятия впускной трубы катколлектор не демонтируем, то перед установкой трубы необходимо ослабить затяжку оставшихся гаек крепления катколлектора (см. «Снятие катколлектора»).
Устанавливаем впускную трубу в обратной последовательности.
Гайки крепления впускной трубы и катколлектора затягиваем равномерно в несколько приемов в указанной последовательности.
Окончательно затягиваем гайки предписанным моментом (см. «Приложения»).

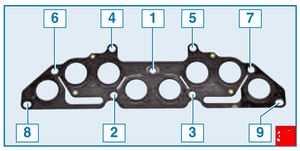

Последовательность затяжки гаек крепления впускной трубы и катколлектора для наглядности показываем на общей уплотнительной прокладке трубы и катколлектора.
