Регулировка направления пучков света фар Lada Granta (ВАЗ-11183, 21116)

Регулировку направления пучков света фар рекомендуется проводить на станции технического обслуживания.
При необходимости регулировку можно произвести самостоятельно. Регулировку направления пучков света фар проводим на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах.
Устанавливаем автомобиль на ровной горизонтальной площадке на расстоянии 5 м от экрана (можно использовать стену гаража, лист фанеры или оргалита размером 1×2 м). На экране проводим горизонтальную линию 1 на высоте, равной расстоянию от центра фар до пола.
Ниже ее на 65 мм проводим параллельную линию 2. Наносим на экране вертикальные осевую линию 0 (расстояние от нее до центра левой и правой фар должно быть равным) и линии, соответствующие центрам фар (АЕ и ВЕ).

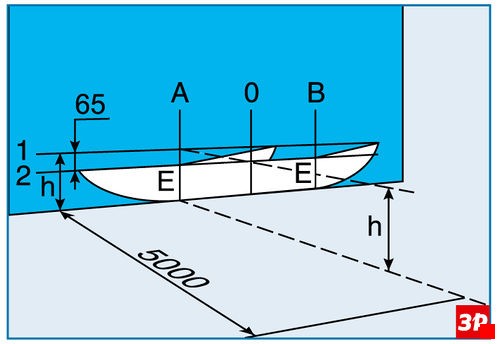

Схема регулировки направления пучков света фар.
Устанавливаем переключатель корректора света фар в положение «0» (один водитель или водитель и пассажир на переднем сиденье) и включаем ближний свет фар.
Закрываем одну из фар непрозрачным материалом.
Вставляем крестообразную отвертку в гнездо регулятора через отверстие в верхней поперечине рамки радиатора.

Поворачивая крестообразной отверткой регулятор, расположенный ближе к крылу, изменяем положение светового пучка фары в горизонтальной плоскости.


Поворачивая рукой регулятор, расположенный ближе к радиатору, изменяем положение светового пучка в вертикальной плоскости.
При этом верхняя граница светового пучка должна совпасть с нижней горизонтальной линией, а место излома пучка (точка пересечения горизонтального и наклонного участков светового потока) – с вертикальной линией, соответствующей центру данной фары.
Аналогично регулируем направление светового пучка другой фары.
