lada Granta. Подрулевые переключатели

Подрулевые переключатели Lada Granta (ВАЗ 11183, 21116)

Левый подрулевой переключатель включает указатели поворота и управляет светом фар, а правый управляет работой очистителя и омывателя ветрового стекла.

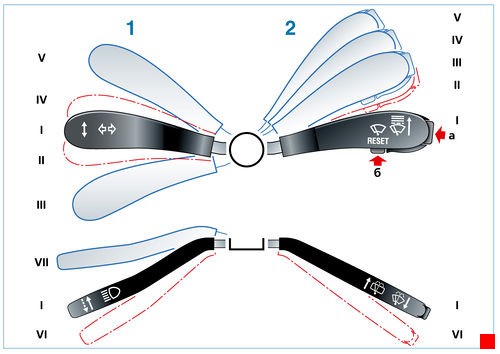

Положение рычагов подрулевых переключателей
1 – рычаг переключателя указателей поворота и света фар:
I – (нейтральное положение) указатели поворота выключены, включен ближний свет фар, если переключателем наружного освещения включен свет фар;
II – включены указатели левого поворота (нефиксированное положение);
III – включены указатели левого поворота (фиксированное положение);
IV – включены указатели правого поворота (нефиксированное положение);
V – включены указатели правого поворота (фиксированное положение);
VI – (на себя) включен дальний свет фар независимо от положения переключателя наружного освещения (нефиксированное положение);
VII – (от себя) включен дальний свет фар, если включены фары (фиксированное положение).
2 – рычаг переключателя очистителя и омывателя ветрового стекла:
I – (нейтральное положение) очиститель и омыватель стекла выключены;
II – включен прерывистый режим работы очистителя ветрового стекла (нефиксированное положение);
III – включен прерывистый режим работы очистителя ветрового стекла (фиксированное положение);
IV – включена малая скорость очистителя ветрового стекла (фиксированное положение);
V – включена большая скорость очистителя ветрового стекла (фиксированное положение);
VI – (на себя) включен омыватель ветрового стекла (нефиксированное положение);
а – клавиша установки показаний времени;
б – клавиша переключения режимов работы жидкокристаллического индикатора.
