3 5

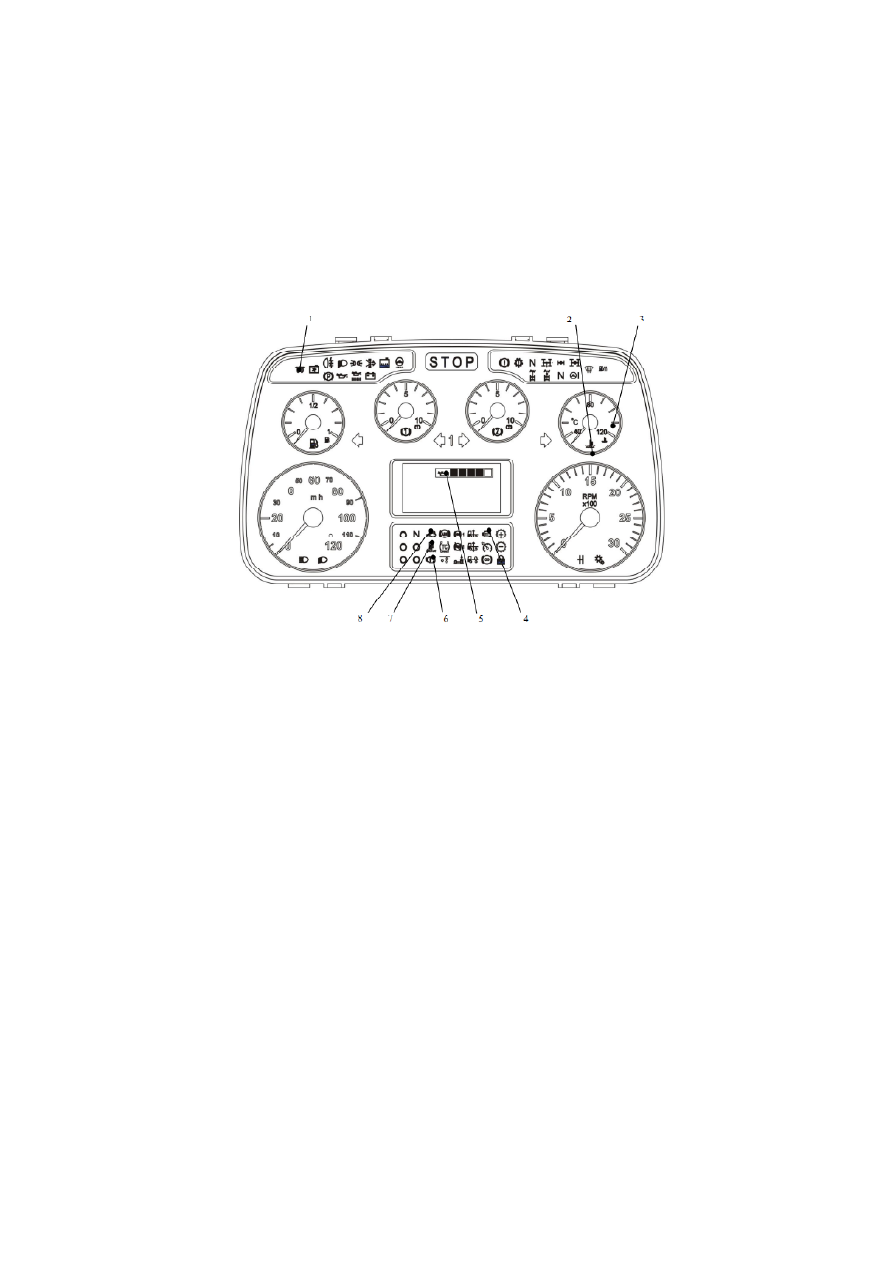

1  –  контрольный  индикатор  предстартового  подогрева  воздуха;  2  –  конт-
рольный индикатор аварийной температуры охлаждающей жидкости дви-
гателя;  3  –  указатель  температуры  охлаждающей  жидкости  двигателя,
4  –  контрольный  индикатор  контроля  и  диагностики  ЭСУ  двигателя;
5  –  указатель  давления  масла  двигателя;  6  –  контрольный  индикатор
ЭСУ  двигателя  информационный;  7  –  контрольный  индикатор  низкого
уровня  жидкости AdBlue;  8 –  контрольный  индикатор  MIL.

Рисунок  3.4.3  –  Контрольные  приборы  индикации  систем  двигателя

щитка приборов в кабине МАЗ-4371

3 6

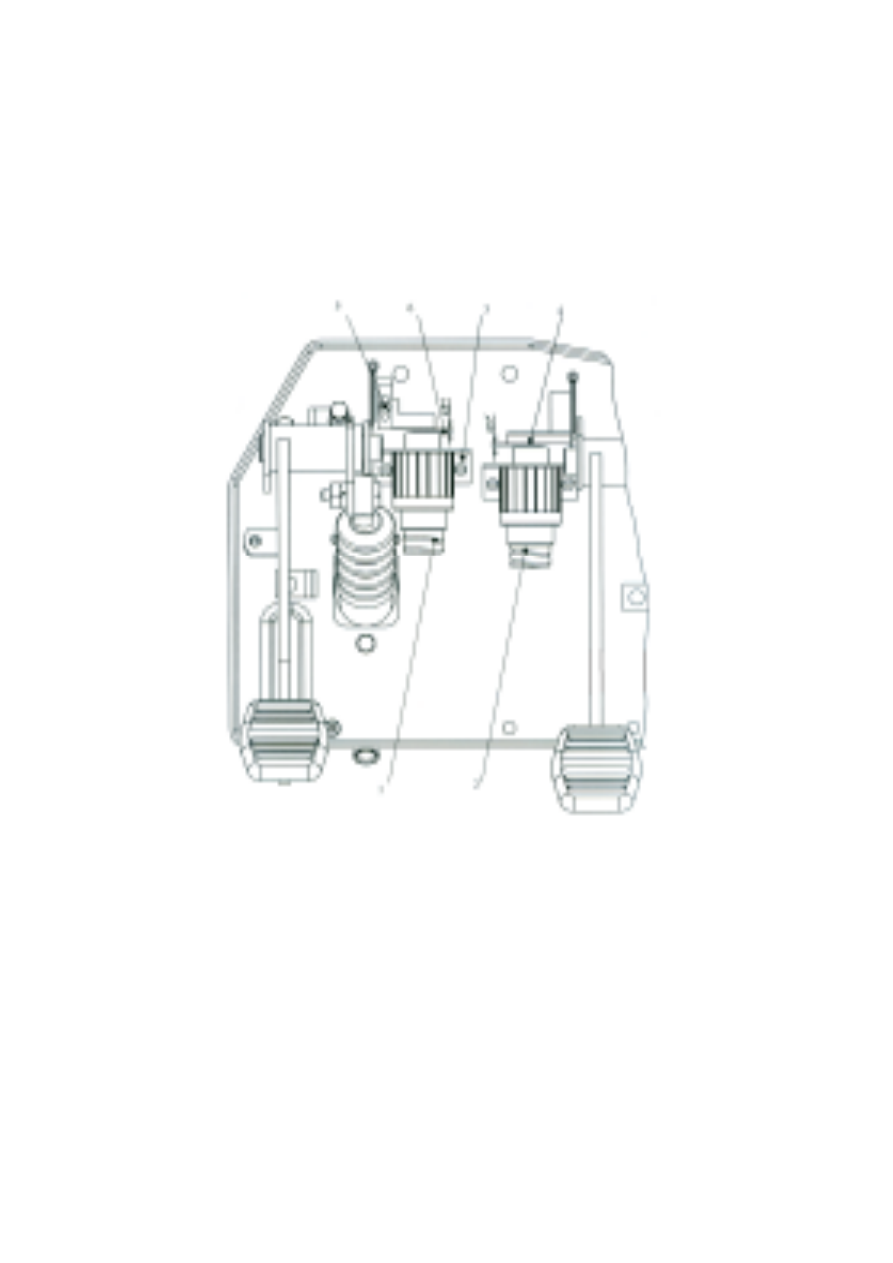

1 –  датчик педали  сцепления; 2  – датчик  педали тормоза;  3 –  кронштейн
крепления датчика; 4 – пластина; 5 – регулировочный винт; 6 – величина
рабочего  зазора

Рисунок  3.4.4  –  Установка  подпедальных  датчиков  сцепления  и  тормоза

3 7

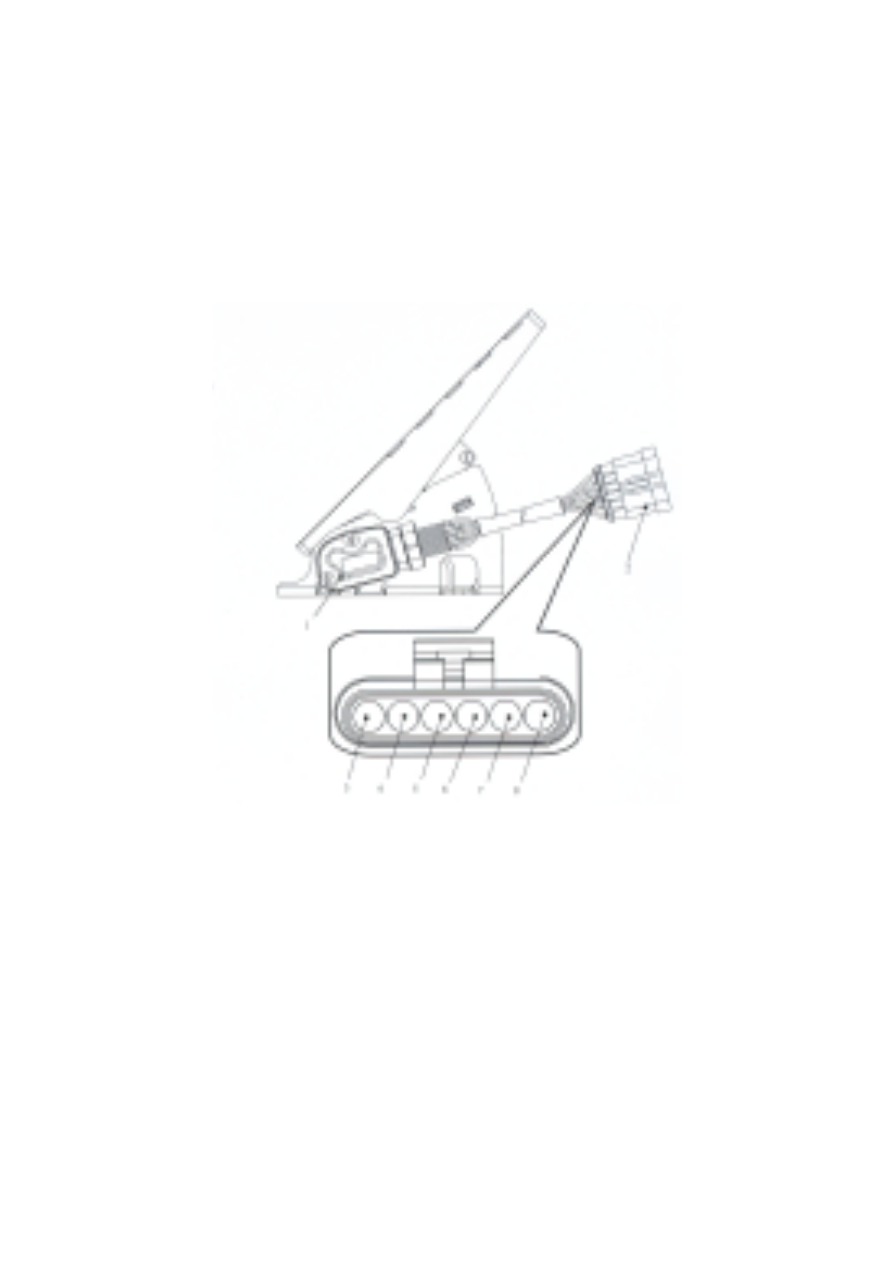

1–  датчик  положения  педали;  2  –  электрический  разъём;  3  –  основной
сигнальный  вывод  датчика  педали;  4,7  –  вывод  заземления  датчика  пе-
дали; 5,6 – вывод напряжения питания +5В датчика педали; 8 – дополни-
тельный  сигнальный  вывод  датчика  педали.

Рисунок  3.4.5 –  Педаль подачи  топлива

3 8

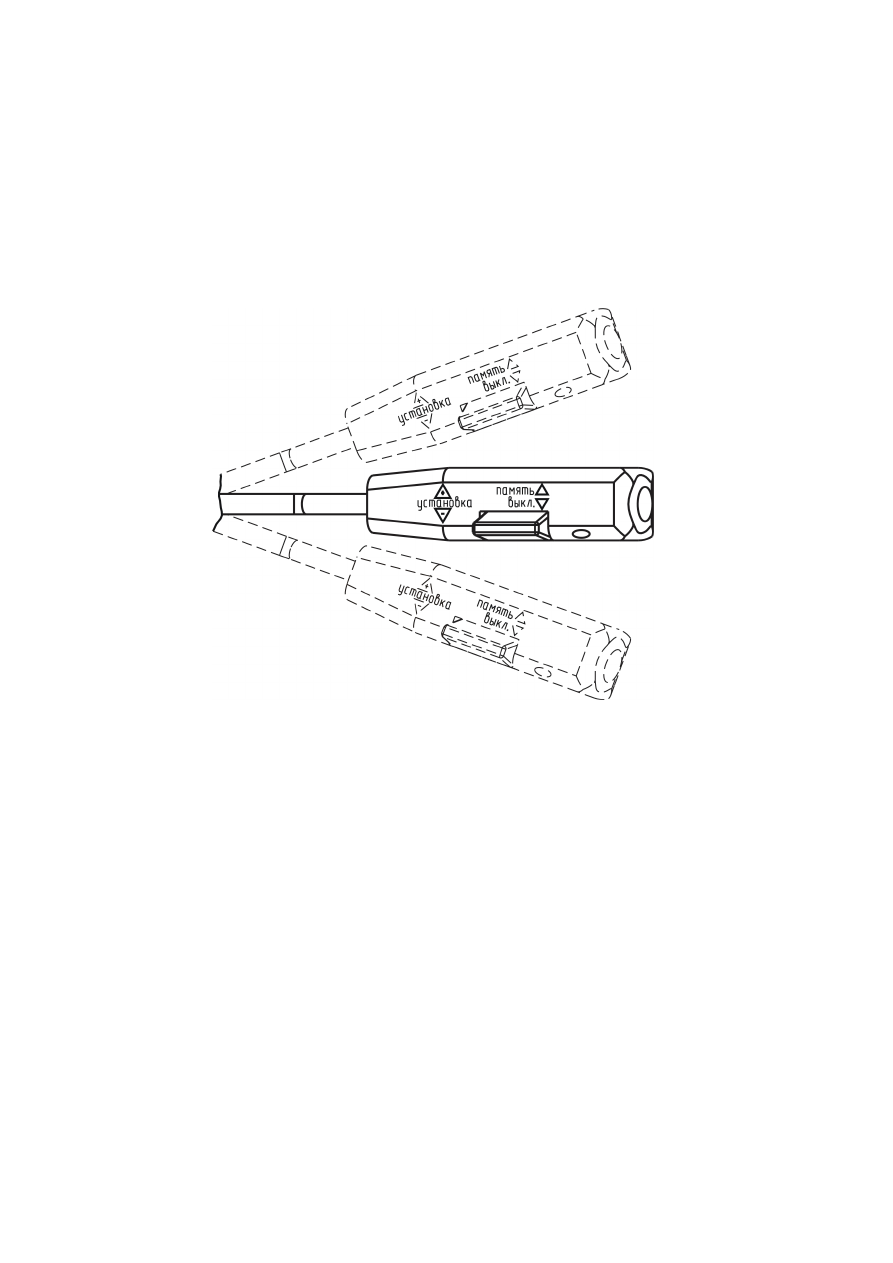

1  –  светодиод  включения  режима  ограничения  скорости.
Положение  «SET+»  –  включение  режима  «Круиз-контроль»,  увеличение
оборотов;
Положение  «SET–»  –  включение  режима  «Круиз-контроль»,  уменьше-
ние  оборотов.

Рисунок  3.4.6  –  Подрулевой  переключатель  режима  «Круиз-контроль»

SET+

SET-
