Рисунок  3.16  —  Органы  управления  на  боковом  щитке  приборов,

расположение  подпедальных  датчиков  и  разъёма  OBD

Место расположения

БСКД

кнопочный выключатель повышения
эффективности моторного тормоза

место расположения блока индикации

Контрольный индикатор

ЭФУ

Контрольный индикатор

зарядки АКБ

розетка переносной лампы

разъём OBD

диагностический
разъём ISO 9141

датчик тормоза

кнопочный выключатель

функции "круиз-контроль"

педаль сцепления

датчик сцепления

подпедальный

педаль подачи топлива

подпедальный

педаль тормоза

датчик положения

педали подачи топлива

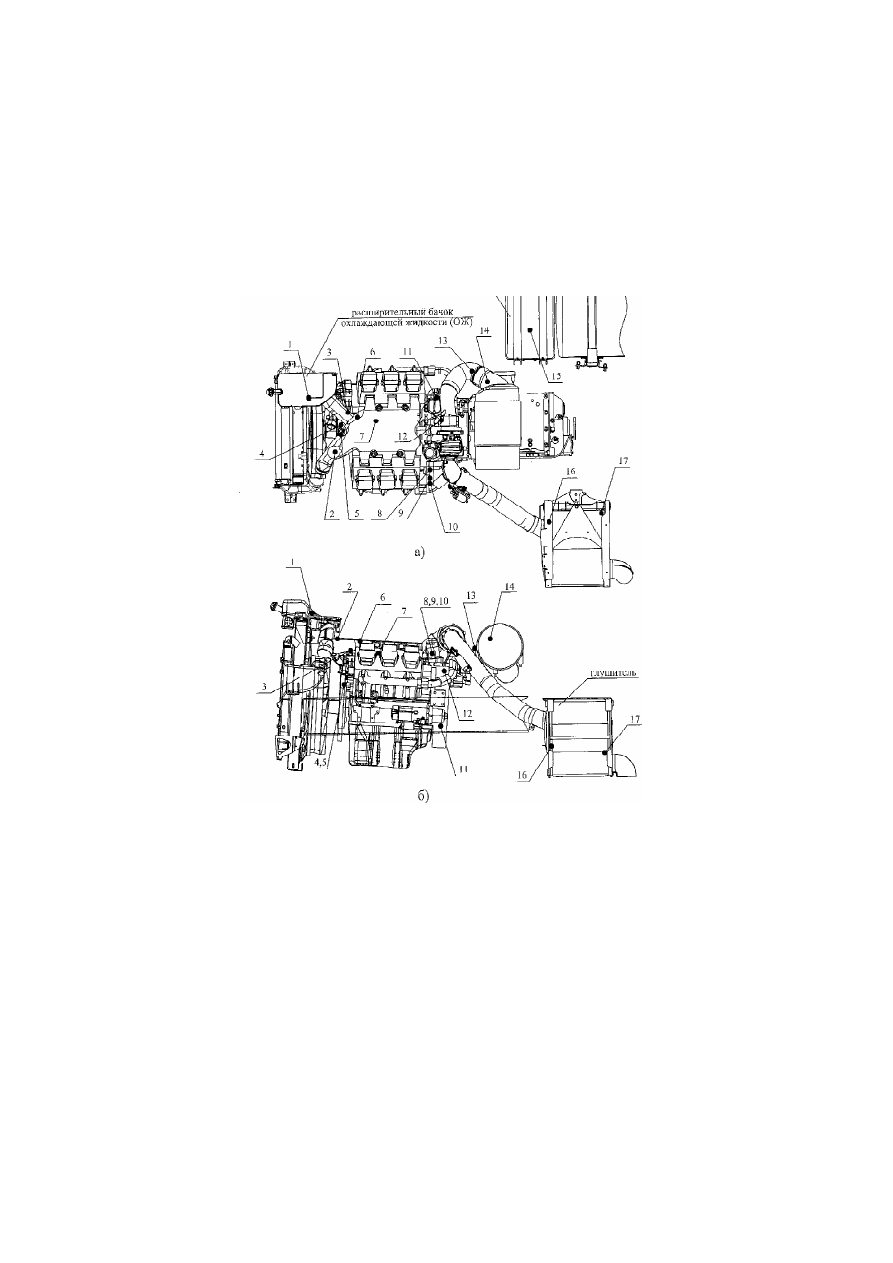

1 — датчик уровня ОЖ; 2 — клапан и свеча подогрева наддувочного возду-
ха;  3  —  датчик  температуры  ОЖ;  4  —  датчик  температуры  масла;
5 —  датчик давления масла; 6 — датчик давления и температуры надду-
вочного воздуха; 7  — датчик температуры топлива; 8  — датчик давления
воздуха в  системе AdBlue;  9 —  датчик температуры   AdBlue;  10 —  датчик

Р

и

с

у

н

о

к

 3

.1

8

 —

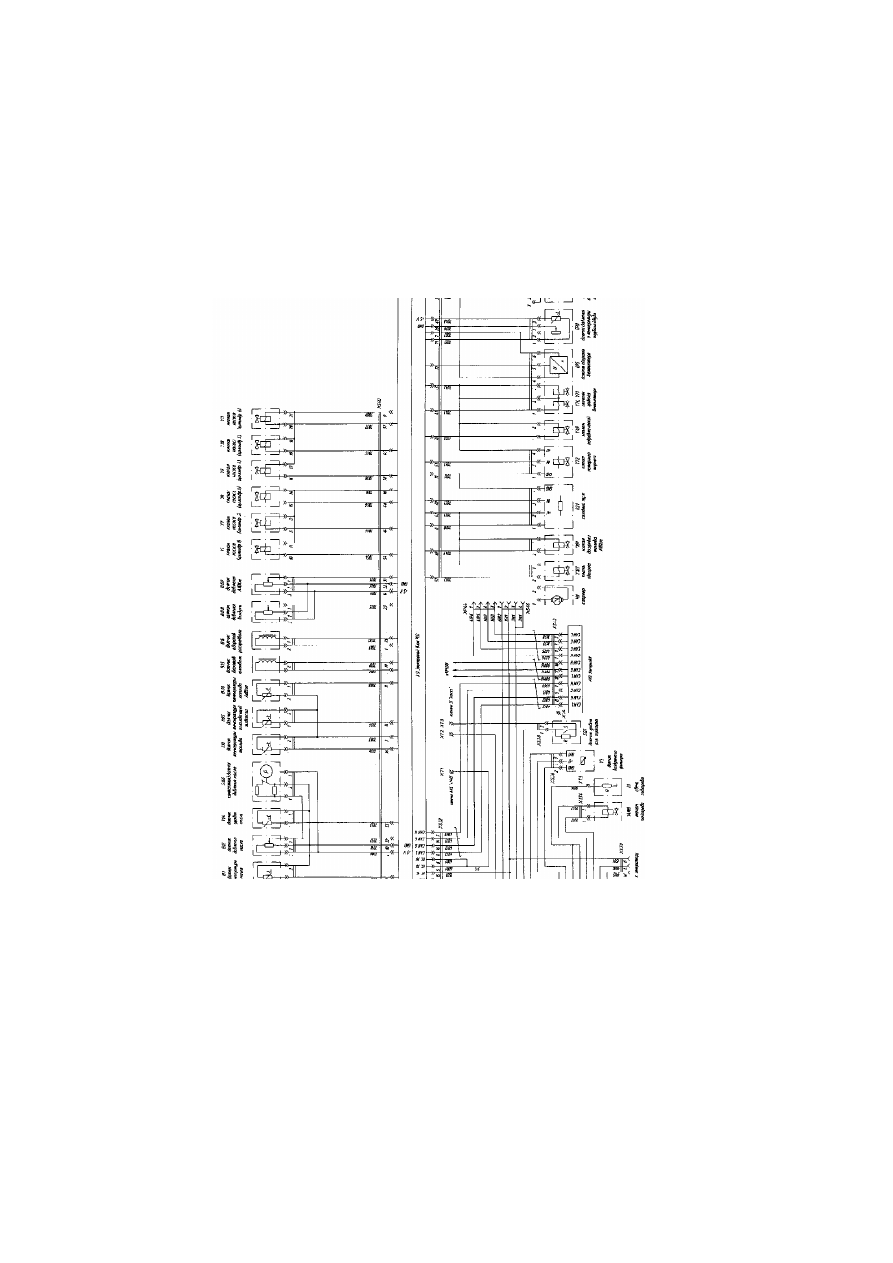

С
