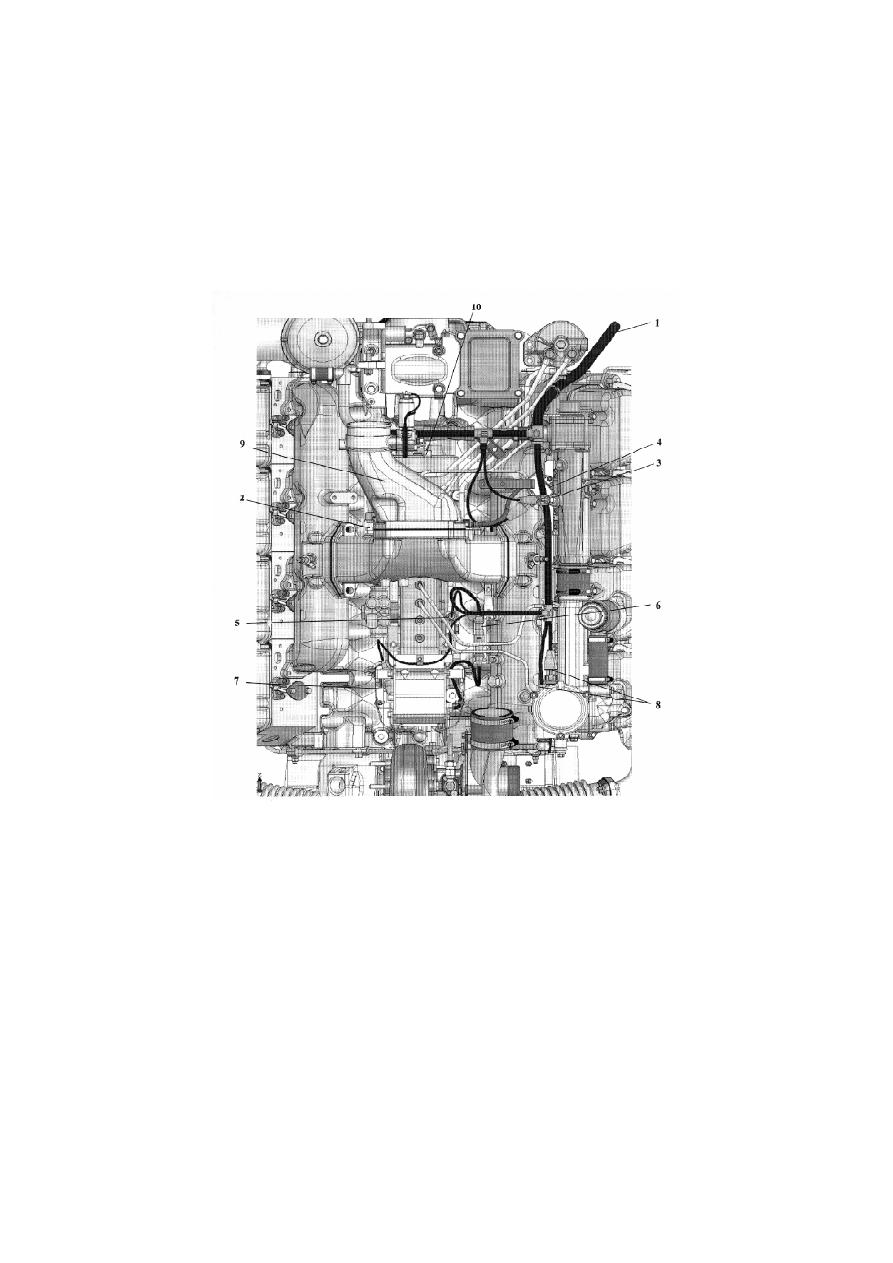

1  —  жгут  ЭСУ  по  двигателю;  2  —  датчик  температуры  наддувочного  воздуха;
3  —  датчик  температуры  охлаждающей  жидкости;  4  —  датчик  давления  надду-
вочного  воздуха;  5  —  датчик  температуры  топлива;  6  и  7  —  разъем  и  датчик
положения  исполнительного  механизма  ТНВД;  8  —  разъемы  датчиков  скорости
коленчатого  вала;  9  —  патрубок  впускной  с  заслонкой  аварийного  останова;  10
—  рычаг  ручного  управления  заслонкой  аварийного  останова.

Рисунок  67  —  Двигатель  ЯМЗ-6581.10.  Вид  сверху

126

Диагностика  неисправностей  при  помощи  световых  мигающих  кодов

производится  при  остановленном  двигателе  (ключ  замка  выключателя
стартера  и  приборов  должен  находиться    в  положении  «I»  —  приборы).
Для  вызова  светового  кода  необходимо  кратковременно  нажать  и  затем
отпустить  диагностическую  кнопку  (позиция  6,  рисунок  65).  При  наличии
неисправности  начинает  мигать  контрольная  лампа,  выдавая  световой
код  неисправности  длинными  и  короткими  вспышками.  После  отпуска-
ния  кнопки  выдается  код  только  одной  неисправности.

Для вызова следующего кода необходимо вновь нажать и отпустить кноп-

ку  диагностики.  Процесс  вызова  кодов  неисправностей  необходимо  осу-
ществлять до тех  пор, пока не повторится  код вызванный первым.

В качестве примера считывания светового кода на рисунке 68 приведе-

на  временная  диаграмма  кода  00101010  (сбой  сигнала  датчика  положе-
ния педали 1,  рисунки 63, 64).

0,6 с

0,2 с

0,2 с

0,6 с

0,2 с



0,2 с



0,2 с



0,6 с

0,2 с

0,2 с

0,2 с

0,2 с



0,2 с



0,2 с

.

0,2 с



Рисунок  68  —  Пример  мигания  лампы  контроля  и  диагностики  лампы  при

выдаче  светового  кода  00101010

После  считывания  кодов  и  устранения  неисправностей  необходимо

очистить  память  ошибок  электронного  блока.  Для  этого  требуется  при
включенном  питании  системы  удерживать  нажатой  кнопку  диагностики  в
течение более 3-х сек., пока  не погаснет контрольная лампа диагностики,
после  чего  отпустить  кнопку.

    С этого момента (если неисправности устранены) все коды неисправ-

ностей  стираются  из  памяти  электронного  блока.

Если  же  после  процедуры  стирания  в  памяти  блока  остались  какие-

либо коды, это будет означать,  что данная неисправность присутствует в
настоящий момент и стереть ее код можно лишь после устранения самой
неисправности.

Диагностика с помощью контрольного оборудования

     Полная диагностика системы производится с помощью диагностичес-
кого  комплекта  специально  обученным  персоналом,  на  сертифициро-
ванной  станции  технического  обслуживания.
          На  автомобиле  для  полной  диагностики  предназначен  специальный
диагностический  разъём  OBD  (позиция  8,  рисунок  65).

127

Рисунок  69  —  Схема  электрическая  принципиальная  ЭСУ  двигателя  (Лист  1)

128

Рисунок  69    —  Схема  электрическая  принципиальная  ЭСУ  двигателя  (Лист  2)
