Киа Рио. Регулировка натяга подшипников ступицы переднего колеса

Регулировка натяга подшипников ступицы переднего колеса - Киа Рио

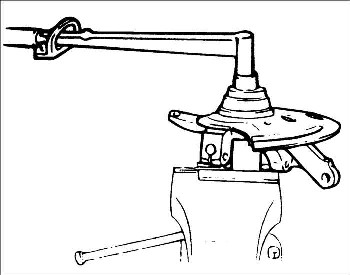

1. На специальном приспособлении ОК130 331 016 вставьте два подшипника колеса и снятую распорную втулку в поворотный кулак.

2. Закрепите на основании специальное приспособление ОК130 331 016.

3. Затяните гайку специального приспособления ОК130 331 016 требуемым моментом.

Момент затяжки: 157–235 Н•м

Предупреждение

Затягивание гайки проводите равномерно, увеличивая момент затяжки каждый раз на 5 Н•м, чтобы предотвратить чрезмерный предварительный натяг.

4. Проверните поворотный кулак для правильной установки роликов подшипников.

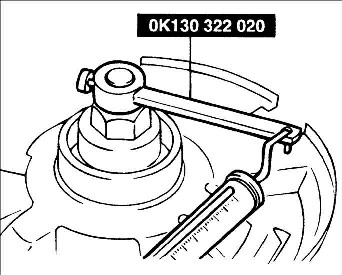

5. Специальным приспособлением ОК130 322 020 измерьте предварительный натяг подшипников.

Предварительный натяг подшипников: 0,25–1,17 Н•м (2,5–11,7 Н)

6. Если предварительный натяг подшипников не соответствует требуемому значению, из таблицы подберите распорную втулку соответствующей толщины.

Предупреждение

Для уменьшения натяга подшипников увеличьте толщину распорной втулки и наоборот. При изменении толщины распорной втулки на 1 разряд натяг подшипников изменяется на 0,2-0,4 Н•м. Маркировка нанесена на внешней стороне распорной втулки.

Маркировка	Толщина, мм
1	6,285
2	6,325
3	6,365
4	6,405
5	6,445
6	6,485
7	6,525
8	6,565
9	6,605
10	6,645
11	6,685
12	6,725
13	6,765
14	6,805
15	6,845
16	6,885
17	6,925
18	6,965
19	7,005
20	7,045
21	7,085

7. Снимите специальное приспособление ОК130 322 020. Снимите внешний и внутренний подшипники и распорную втулку.

Предупреждение

Полностью заполните литиевым смазочным материалом заштрихованную область, показанную на рисунке.
