Чебоксарский завод генераторов

 ООО “Электром”





ГЕНЕРАТОРЫ

Г3000А и Г3000Б

Модификации:

Г3000А.60, Г3000А.60.3, Г3000Б.67,
Г3000А.36, Г3000А.36.3, Г3000Б.36,
Г3000Б.71,  Г3000Б.71.3, Г3000А.39,






     Руководство по эксплуатации

ФЭГТ.3000.00.00-01 РЭ



Версия 1.2













Чебоксары, 2005







  2

1. Введение

Настоящее руководство по эксплуатации (РЭ) предназначено для ознакомления с техническими данными,
принципом  действия  и  правилами  эксплуатации  генераторов  Г3000А.60,  Г3000А.36,  Г3000А.60.3,

Г3000А.36.3,



Г3000А.39, Г3000Б.67, Г3000Б.36, Г3000Б.71 и Г3000Б.71.3, а также последовательностью их

разборки и сборки при ремонте.



2.  Описание и работа

2.1 Назначение изделия
2.1.1  Генераторы предназначены для работы в качестве источника электроэнергии в схемах электро-

оборудования автомобилей, автобусов, тракторов и сельхозмашин.

Генераторы соответствуют требованиям ГОСТ Р 52230 , ТУ 4573-001-24352420-97.

2.1.2  Генераторы должны  работать в комплекте с аккумуляторной батареей, при эксплуатации в ин-
тервале рабочих температур от минус 50 до плюс 80

°

С по ГОСТ Р 52230. Допускается работа без аккуму-

ляторной батареи при соблюдении требований п.3.1.2-3.1.4.


2.2  Технические характеристики генераторов типа Г3000:

2.2.1 Номинальное напряжение, В:……………………………………………………………….……...…………... 28
2.2.2 Номинальный ток, А:

        Г3000А.60, Г3000А.36, Г3000А.60.3, Г3000А.36.3, Г3000А.39………..…..………......….…….…………. 115
        Г3000Б.71, Г3000Б.71.3, Г3000Б.36, Г3000Б.67..…………………..……………………………..…………..150

2.2.3 Частота вращения номинальная, мин

-1

……………..………………………………………….…….……..5000

2.2.4 Частота вращения максимальная, мин

-1

…………..……………………………………………….….……6000

2.2.5 Направление вращения со стороны привода………………………………………………………......…..любое
2.2.6 Масса генератора без шкива и вентилятора, кг …………………………….……………..…………...19,8

2.2.7 Начало токоотдачи, мин

-1

:

        Г3000А.60, Г3000А.36, Г3000А.60.3, Г3000А.36.3, Г3000А.39…..…………………………..….…………650

        Г3000Б.71, Г3000Б.71.3, Г3000Б.36, Г3000Б.67……………………..……………..…………….………….700
2.2.8 Число фаз………………………………………………………………………………………..………………...7

2.2.9 Число пар полюсов……………………………………………………………………………..………….……..8
2.2.10 Токоскоростная характеристика ……………………………………………………………...………....см. Рис.1

2.2.11 Габаритные и присоединительные размеры …….……..……….............................................….…см. Рис.2
2.2.12 Схема генератора электрическая принципиальная …………………..………………………..…….см. Рис.

3

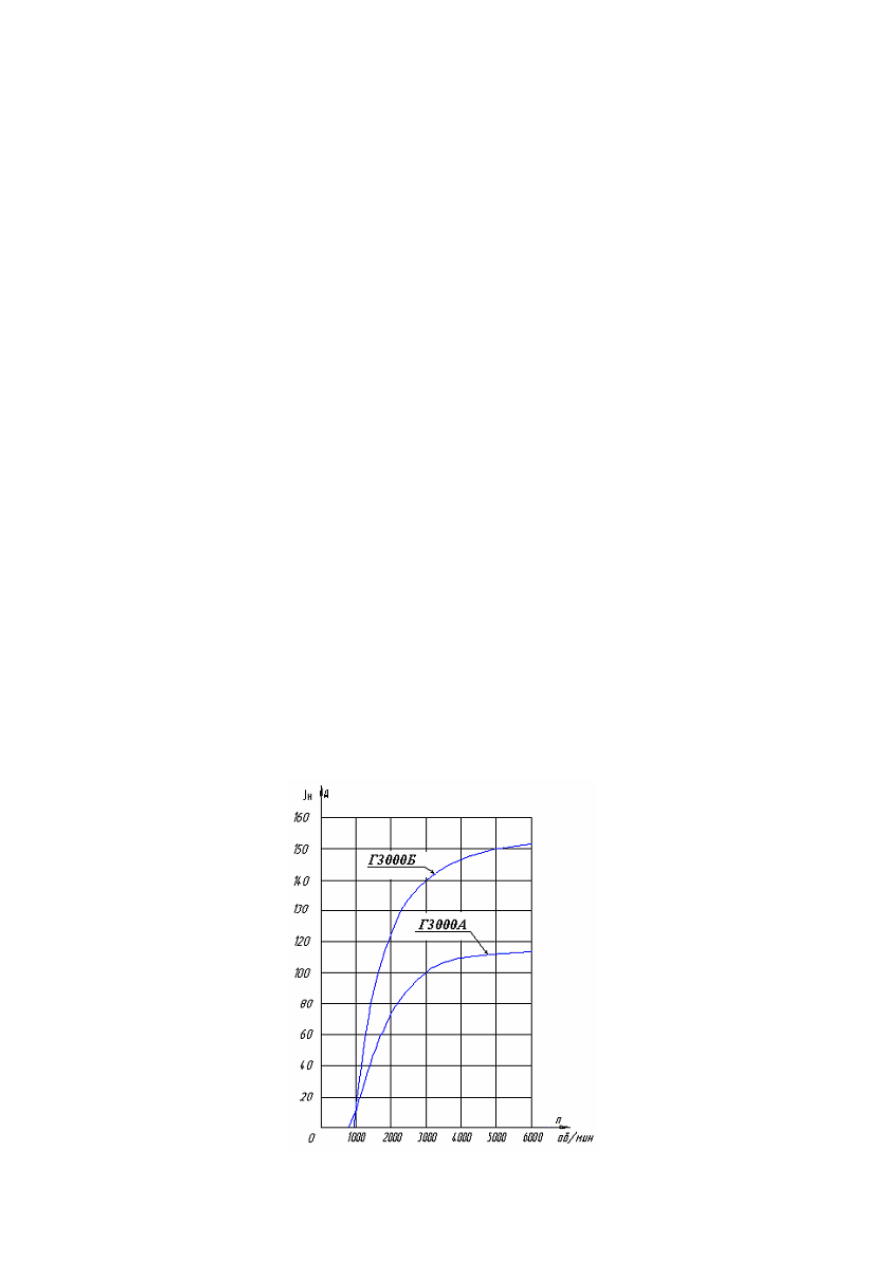

Рис. 1 Токоскоростные характеристики  генераторов


                             Чебоксарский завод генераторов ООО “Электром”


  3

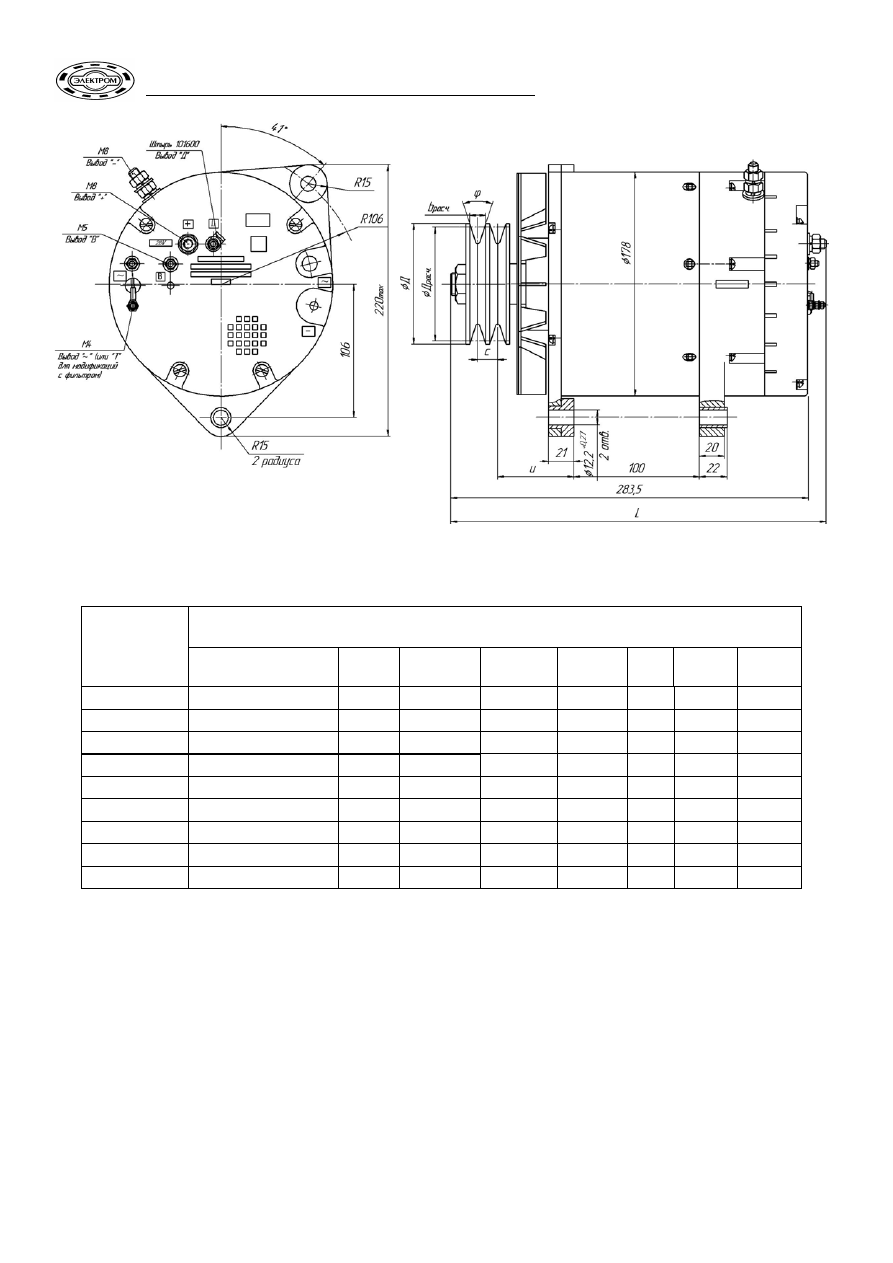

Рис.2 Габаритные размеры генераторов


Таблица 1


Основные размеры шкива

Тип

генератора

Обозначение

Д,

мм

Драсч.,

мм

bрасч.,

мм

с,

мм

ϕ



u,

мм

L,

мм

Г 3000А.36

ГЛЦИ.713444.036

91 84,8  3,56

3,56x5

40

59

303,5

Г 3000А.36.3  ГЛЦИ.713444.036

91 84,8  3,56

3,56x5

40

59

303,5

Г 3000А.39

ГЛЦИ.713444.039

96 90,5  11  16 36

60

303,5

Г3000А.60

ГЛЦИ.713444.060

123 117,5  11  16 36 60 303,5

Г3000А.60.3

ГЛЦИ.713444.060

123 117,5  11  16 36 60 303,5

Г3000Б.36

ГЛЦИ.713444.036

91 84,8  3,56

3,56x5

40

59

303,5

Г3000Б.67

ГЛЦИ.713444.067

110,5 105

11  16 36 60 303,5

Г3000Б.71

ГЛЦИ.713444.071

90 84,4  3,56

3,56x9

40

59 306

Г3000Б.71.3

ГЛЦИ.713444.071

90 84,4  3,56

3,56x9

40

59 306
















                             Чебоксарский завод генераторов ООО “Электром”


  4



а) Г3000А.60, Г3000А.36, Г3000А.39,                                     б) Г3000А.36.3, Г3000А.60.3, Г3000Б.71.3

Г3000Б.36, Г3000Б.67, Г3000Б.71

А1-  регулятор  напряжения;  А2 –блок  полупроводниковый  выпрямительный;  А3 – фильтр;  С – помехоподавляющий
конденсатор;

L1 -

 обмотка возбуждения;

L2 –

обмотка размагничивания; Б, Д, Ш – клеммы регулятора напряжения; Д -

плюсовая клемма выпрямителя обмотки возбуждения; Т – вывод фильтра; “+” – плюсовая клемма блока; “-” – минусо-
вая клемма соединена с корпусом генератора; “

∼” - фазный вывод.

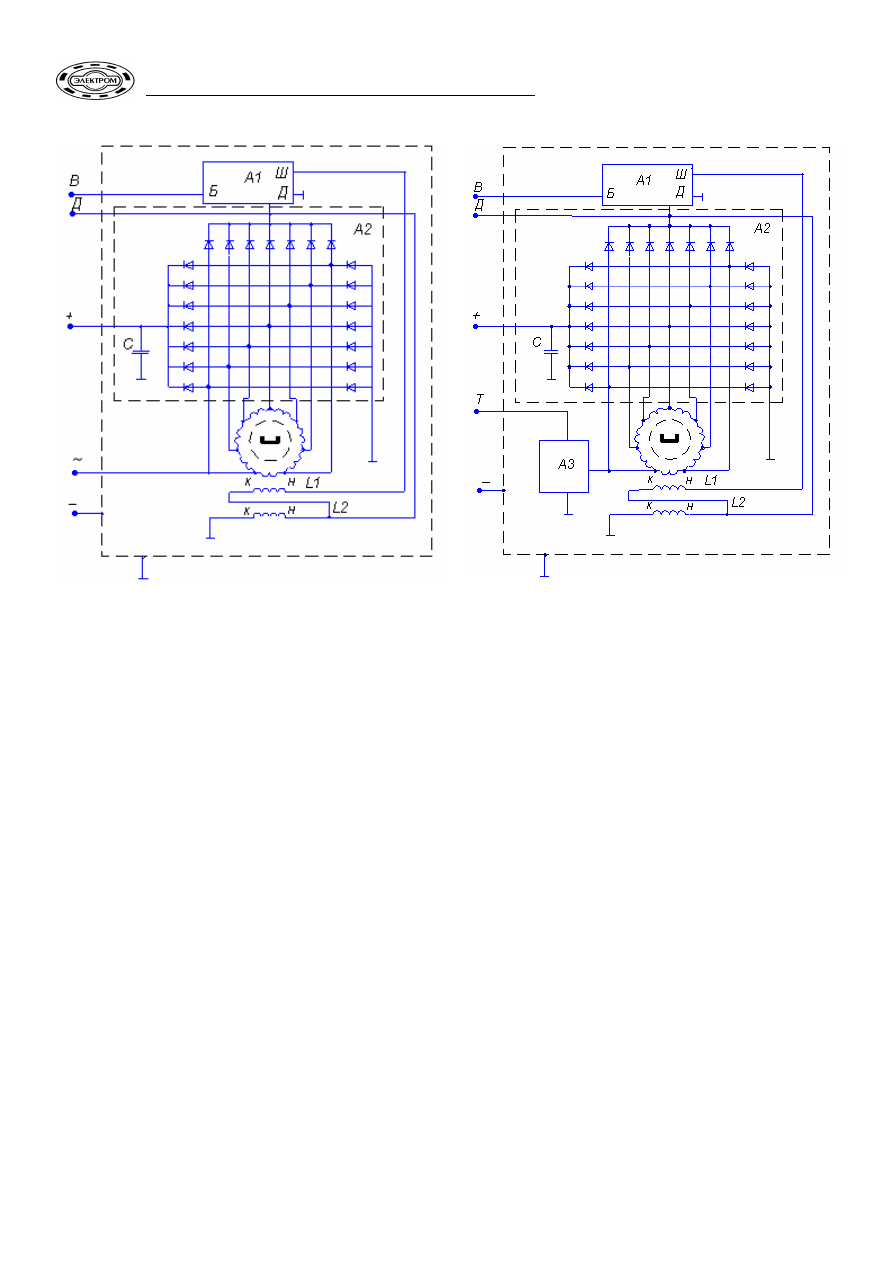

Рис.3 Схемы электрические принципиальные генераторов




2.3   Устройство и работа
2.3.1  Генераторы  представляют  собой  бесконтактную  семифазную  электрическую  машину  с  комбини-

рованным  (электромагнитным)  возбуждением  от  обмотки  возбуждения  и  от  постоянных  магнитов,  с
встроенным выпрямительным блоком и регулятором напряжения. Конструкция генератора представлена

в приложении 1.
2.3.2  Пакет статора поз.17 запрессован в цилиндр. Пакет статора выполнен шихтованным из листовой

стали,  имеет 14 зубцов,  на  которых  закреплены  катушки  фазных  обмоток  выполненных  медным  эмаль-

проводом. Соединение катушек в фазе последовательное. Фазы соединены по схеме многоугольник. Концы
фаз выведены проводами с наконечниками.

2.3.3  Ротор поз.15 представляет собой вал с напрессованными шихтованным пакетом и втулкой. Па-
кет имеет 8 зубцов (полюсов). В пазы пакета установлены постоянные магниты, залитые пластмассой.

Наличие постоянных магнитов обеспечивает надежное  самовозбуждение генератора  при пуске как при
работе с аккумуляторной батареей, так и без нее. Ротор установлен в подшипниках 62305.2RS.P6Q6/C9

поз.12 и поз.16.
2.3.4    Передний подшипник поз.12 запрессован во фланце поз.11. На торцевой поверхности фланца име-

ются  вентиляционные  отверстия. На  выступах  фланца  генератора  имеются  две  лапы  с  отверстиями,
предназначенные для установки и фиксации генератора на кронштейне двигателя.
