UR26-64T

Oпции

Номер документа: SG104122TRU

Проверка: A00

Дата выпуска: 29.11.2007

Принят: Desbaillet

 Авторское право© 2007 Secheron SA - Данный документ не является контрактным и содержит информацию, соответствующую уровню технологии на дату выпуска.

File: g-UR26-64T_options_ru.fm

G-59

G.4.7

Техническое обслуживание  Замена замыкающего стержня и пружины
катушки

a) Снимите пружинные кольца (3 на рис. выше).
b) Снимите пружинные кольца с нового замыкающего стержня и отложите для повторной

сборки.

c) Замените замыкающий стержень и пружину согласно §

D.10

.

d) Вставьте новые пружинные кольца (3).

G.4.8

Обнаружение и исправление неисправностей  Наладка замыкающей

Для выполнения действий, описанных в §

E.2

, сначала снимите пружинные кольца (3 на

рис. выше), а в конце процедуры наденьте обратно.

G.4.9

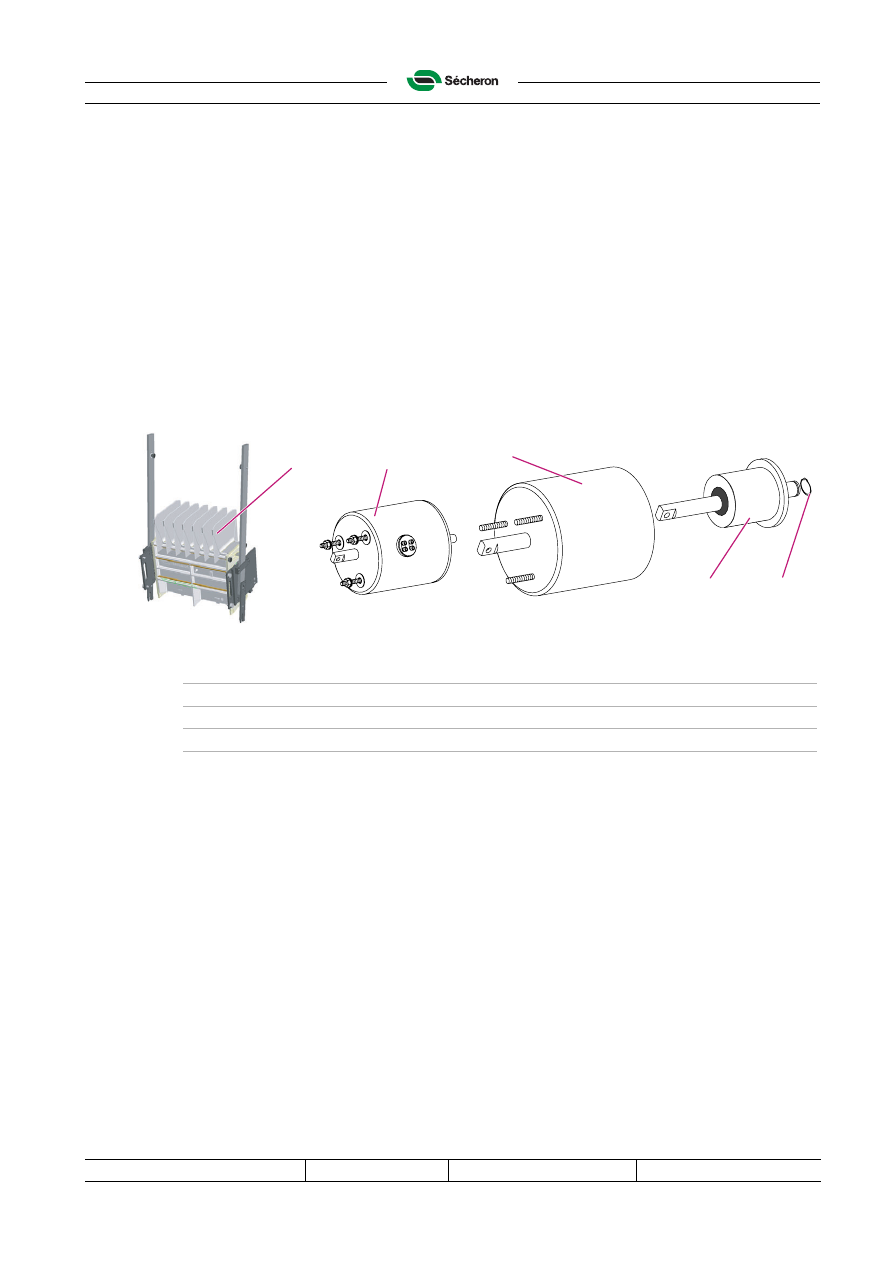

Каталог запасных и подверженных износу деталей

02736

Поз.

Номер детали

WP SP Описание

Кол-во

300-TCS HSBA100027R0350

x

ЗАМЫКАЮЩЕЕ УСТРОЙСТВО E 110/220В 64TCS 1

320-TCS HSBA200010R0300

x

КОРПУС С КАТУШКОЙ E 110/220В 64TCS

1

342-TCS NB435106P20

x

Пружинные кольца A-20

1

370-TCS SG100892R0002

x

Замыкающий стержень

1

600-TCS HSBA231107R0002

x

Дугогасительная камера 64 TCS

1

370-TCS

600-TCS

320-TCS

342-TCS

300
