19  ЭЛЕКТРОВОЗ ВЛ-11. КНОПОЧНЫЕ ВЫКЛЮЧАТЕЛИ КУ И ВУ

19.1  Кнопочные выключатели КУ

Назначение  и  технические данные. Кнопочные  выключатели  (КУ) применяют для включения аппаратов вспомогательных цепей и цепей управления. В зависимости от назначения и места установки (на пультах машиниста и помощника машиниста, в высо­ковольтной камере) на электровозе применены выключатели трех типов.  Выключатели   КУ, установленные  на пульте машиниста, имеют замки.

Технические данные выключателей:

Номинальное напряжение, В                                   50

Номинальный ток, А                                                  10

Усилие включения рукоятки, Н                                12—17

Разрыв контактов, мм .   .   .   .                                7—-10

Контактное нажатие, Н                                             3,5—5,5

Конструкция. В стальном корпусе 4 выключателя КУ (рисунок 93) установлены переключате­ли.

Каждый переключатель со­стоит из пластмассовой рукоятки 7, подвижного 2 и неподвижно­го 9 контактов и пружины 3, создающей контактное нажатие. Рукоятки переключателей по­сажены на общую ось 6 и пере­ключаются независимо друг от друга.

Подвижные контакты имеют дугообразную форму и соедине­ны с выводными зажимами 13 гибкими медными проводниками 12.

Неподвижные контакты пере­ключателей и выводные зажимы закреплены на общей изоляци­онной планке 10.

Корпус закрыт крышкой 8, на которой против каждой пере­ключающей рукоятки установле­на табличка 11 с наименованием аппаратов или цепей, включае­мых данным переключателем.

Валик 5, служащий упором для рукояток, имеет пальцы, которые при повороте упираются в рукоятки и не позволяют замыкаться контактом. Эти выключатели снабжены специальным клю­чом 7, который не позволяет включить рукоятки при снятом ключе.

19.2    Выключатель ВУ-223А

Назначение и технические данные.

Выключатель цепи управления ВУ-223А предназначен для подключения цепей управления электровоза к источнику тока низкого напряжения (генератору управления или аккумуляторной батарее).

Технические данные выключателя:

Номинальное напряжение, В                                                             250

Номинальный ток, А                                                                            45

Раствор контактов, мм                                                                     16 – 17

Нажатие на контакт, Н                                                                      2,5 – 3

Ток плавкой ставки предохранителя, А                                          45

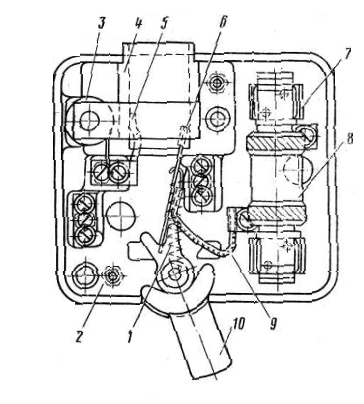

Конструкция. Выключатель собран в пластмассовом кожухе. В корпусе 2 (рисунок 94) укреплены неподвижный контакт 5, кон­тактный механизм и дугогасительная камера 4 с дугогасительной катушкой 3.

Контактный механизм состоит из пластмассовой рукоятки 10, пружины 1 и подвижного контакта 6. Рукоятка снабжена призмовидным вырезом, в который вставлен подвижной контакт. Контактная стойка 7 предохранителя 8 соединена с подвижным кон­тактом гибким проводом 9. Выключатель закрывается пластмас­совым кожухом.

Рукоятка имеет два положения «Выключено» и «Включено».
