ПРИЛОЖЕНИЕ Г

       (обязательное)

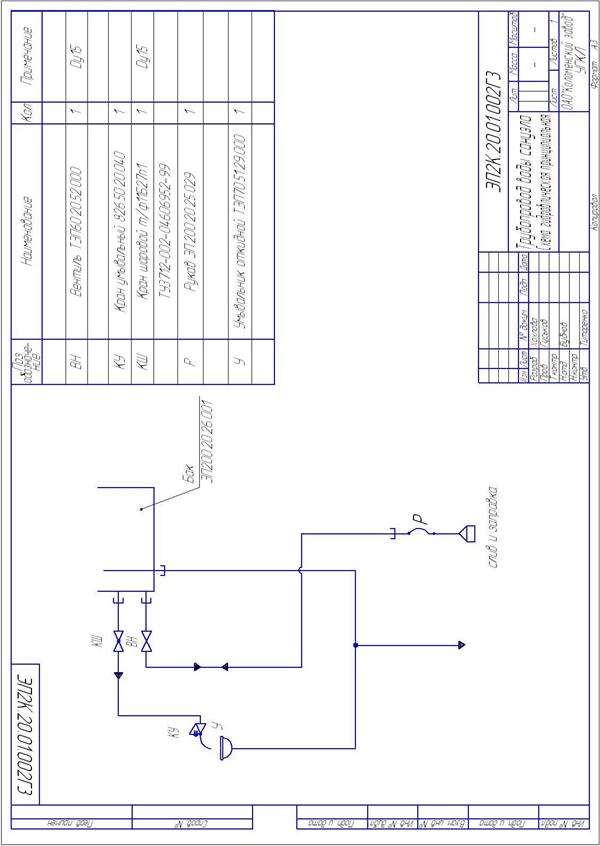

                                             Рисунок Г 1  (Лист 1 из 2)

                                             Рисунок Г 1  (Лист 2 из 2)

Рисунок Г.2

ПРИЛОЖЕНИЕ Д

(обязательное)

Электровоз ЭП2К. ИНСТРУКЦИЯ ПО НАСТРОЙКЕ ТОКОПРИЕМНИКА АСИММЕТРИЧНОГО

ТАсС-16-02

      1. Для регулировки  входного редуктора №348 отключить автоматический выключатель SF12 “Токоприемники”. Приоткрыть ручным дублером клапана КЭО 1 канал сброса в атмосферу воздуха до отчетливо слышимого звука . Установить на выходе редуктора давление  3,5 кгс/см², заведомо обеспечивающее требуемую прижимную силу полоза  токоприемника к контактному проводу, вернуть дублер КЭО 1 в исходное положение.

      2.Произвести установку значения давления Р_ном воздуха , соответствующее силе активного нажатия токоприёмника F = 90+5 Н

(9,0 +0,5 кгс) .

Работы производить в следующей последовательности:

- включить тумблер «Питание» в отсеке органов управления модуля. Тумблер «Зима/Лето» должен быть в положении «Лето». Включить тумблер «Подъем» и поднять токоприемник до упора в контактный провод или устройство его имитирующее. Включить тумблер «Тест». Индикатор «Норма» должен перейти в мигающий режим;

- измеряя динамометром прижимную силу полоза токоприемника к поверхности контактного провода, кнопками «+»,  «-»  в поле теста установить значение давления воздуха, обеспечивающее требуемую прижимную силу токоприемника;

- выключить тумблер «Тест», и “Подъем”, токоприемник опустится. Поднять токоприемник и проверить значение прижимной силы.

Операцию проверки стабильности прижимной силы при найденном значении давления повторить три раза, поднимая и опуская токоприемник путем включения/выключения тумблера «Подъем». Опустить токоприемник.

         3.Установить значения порогов БРС по найденному значению давления Р_ном.

Нижний порог БРС (тумблер «Установка» включен, тумблер «Max/Min» в положении «Min») установить равным Р_ном –  0,25 кгс/см².

Верхний порог БРС (тумблер «Установка» включен, тумблер «Max/Min» в положении «Max») установить равным Р_ном + 0,35 кгс/см². Выключить тумблер «Установка».

         4.Отрегулировать входной редуктор №348 на давление Р_ном+0,3  кгс/см², зафиксировать гайку редуктора.

         После регулировки редуктора при  опущенном токоприемнике допускается завышение давления воздуха в полости стрелочного манометра

до 4 кгс/см².

         5. Регулировка времени подъёма и опускания токоприёмника.

Время подъёма контролируется от начала вертикального движения вверх полозов до момента касания контактного провода или устройства его имитирующего. Время подъема токоприемника на максимальную рабочую высоту 1900мм должно составлять 7-10сек, время опускания  определяется от начала отрыва полоза токоприемника до опускания верхней рамы токоприемника на буферы основания и должно составлять 4-6сек.

Время подъёма регулируется регулировкой дросселя заполнения, расположенного на левой боковой панели пневмомодуля. Время опускания регулируется дросселем сброса КЭО2.

         6. Контрольные операции после настроек.

         Выключить тумблер «Питание» в отсеке органов управления. В режиме «Резерв», при поднятом токоприемнике, вручную смещая верхний узел вниз и вверх, проверить срабатывание БРС. При этом, при принудительном смещении верхнего узла токоприемника вниз должен сработать сброс лишнего давления клапанами КЭО3, КЭО4.

          7.Установить все тумблеры в отсеке управления модуля в выключенное положение. (Включен только тумблер “Питание”).

Несколько раз поднять и опустить токоприемник в основном режиме, проверяя его работу после произведенных настроек (время подъема,  время опускания, давления на контактный провод).

         8. Проверить что подъём токоприёмника исключён, если присутствует хотя бы один из ниже перечисленных факторов:

-        отключен автоматический выключатель SF12 «Токоприёмники» и выключатели  «Токоприёмник передний» и «Токоприёмник задний» на пульте машиниста;

-        не включено реле К2;

-        не включено  реле К3;
