 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


9 1

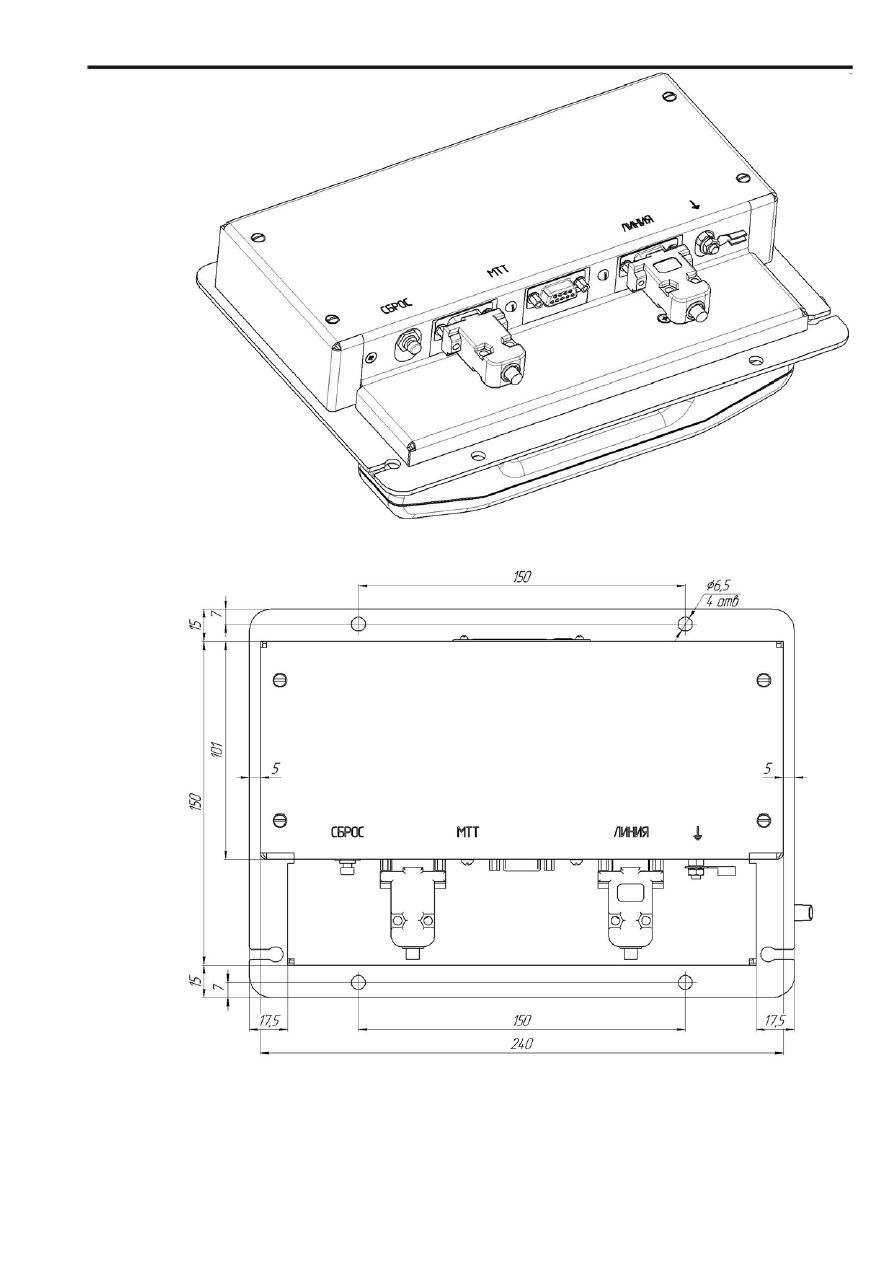

Рисунок. Л.2

ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





9 2



ПРИЛОЖЕНИЕ М

 (обязательное)



Цепи сопряжения радиостанции с дополнительной трубкой МТТ

и пультом ПД



Таблица М.1

Конт.

розетки

СЛ, МТТ

Наименование

цепи

Направление

относительно

р/с

Назначение

цепи

для МТТ

Назначение цепи

для ПД

1

Общий (корпус) -  Общий

Общий

2 RS-232

(RX)  вход -

Управление
RS-232 (TX)

3 RS-232

(TX)  выход -

Управление

RS-232 (RX)

4

МКФ2

вход -  МКФ ПД

5

Общий (корпус) -  Общий

Общий

6

ТЛФ

выход

ТЛФ МТТ -

7 +5В

выход -

Питание ПД

(макс. 300мА)

8

Тангента

вход

Тангента -

9

МКФ1

вход

МКФ МТТ -

 РВС-1-01                                                                                      ЦВИЯ.464514.005-01 РЭ


9 3

ПРИЛОЖЕНИЕ Н

(обязательное)

Алгоритм дистанционного контроля радиостанций от аппаратуры СТОР-1М



Н.1 Кодограмма технического состояния радиостанции имеет вид:

- посылка C97NNNN3X, если “ТЕСТ1” проводился;

-  посылка  С97NNNN48,  если  “ТЕСТ1”  не  проводился  с  момента

включения радиостанции.

С – стартовая посылка

NNNN  - номер поезда ,программируемый с пульта радиостанции,

Х – техническое состояние блоков, проверенных по “ТЕСТ1”.

 Х=0 - радиостанция исправна;

 Х=1 - неисправен блок питания;

 Х=2 - неисправен пульт управления;

 Х=4 - неисправен приемопередатчик УКВ;

 Х=5 - неисправен приемопередатчик КВ.

Длительность одного символа составляет 15 мс. Соответствие номера

тональной посылки (тона) и частоты приведено в таблице Н.1.

Таблица Н.1

Номер

тона

00  01  02 03 04 05 06 07 08 09  10  11

Частота,

Гц

2500 1725 2630 2941 2380 1850 2174 2083 2000 1613

2778

повтор

1923

старт

Н.2  Описание  этапов  проведения  программы  “ТЕСТ2”  по  инициативе

локомотивной  радиостанции  приведено  в  таблице  Н.2,  по  инициативе

СТОР-1М в таблице Н.3.

Н.3  Описание  этапов  проведения  программы  “ТЕСТ3”  по  инициативе

локомотивной  радиостанции  приведено  в  таблице  Н.4,  по  инициативе

СТОР-1М в таблице Н.5.

ЦВИЯ.464514.005-01 РЭ                                                                                       РВС-1-01





9 4

Таблица Н.2

Диапазон

Номер
шага

Направление

Описание действий

1

РВС->СТОР

Передача восьми КДГ с № Л (1ЛЛЛЛЛЛЛ)

2

СТОР->РВС

Передача подтверждения о приеме № Л

МВ

3

РВС->СТОР

Передача тона 2272 Гц (ССК), если ТЕСТ1

проводился

1

РВС->СТОР

Передача восьми КДГ с № Л (1ЛЛЛЛЛЛЛ)

2

СТОР->РВС

Передача подтверждения о приеме № Л

3

РВС->СТОР

Передача тона 700 Гц (t=0,5c)

4

СТОР->РВС

Передача тона 1000 Гц (t=0,5c)

ГМВ

5

РВС->СТОР

Передача тона 700 Гц (t=0,5c), если ТЕСТ1

проводился



Таблица Н.3

Диапазон

Номер

шага

Направление

Описание действий

1

СТОР->РВС

Передача восьми КДГ с № Л (1ЛЛЛЛЛЛЛ)

2

РВС->СТОР

Передача подтверждения о

приеме № Л

3

СТОР->РВС

Передача восьми КДГ с командой на

выполнение ТЕСТ2 (97000045)

4

РВС->СТОР

Передача подтверждения о приеме команды

на ТЕСТ2 (97000045)

МВ, ГМВ
(запрос
по номеру
локомотива)

5

СТОР

Ожидание начала теста от РВС

1

СТОР->РВС

Передача восьми КДГ на ТЕСТ2 (97ПППП66)

2

РВС->СТОР

Передача подтверждения о приеме команды

на ТЕСТ2 (97ПППП66)

МВ, ГМВ
(запрос по
номеру
поезда)

3

СТОР

Ожидание начала теста от РВС
