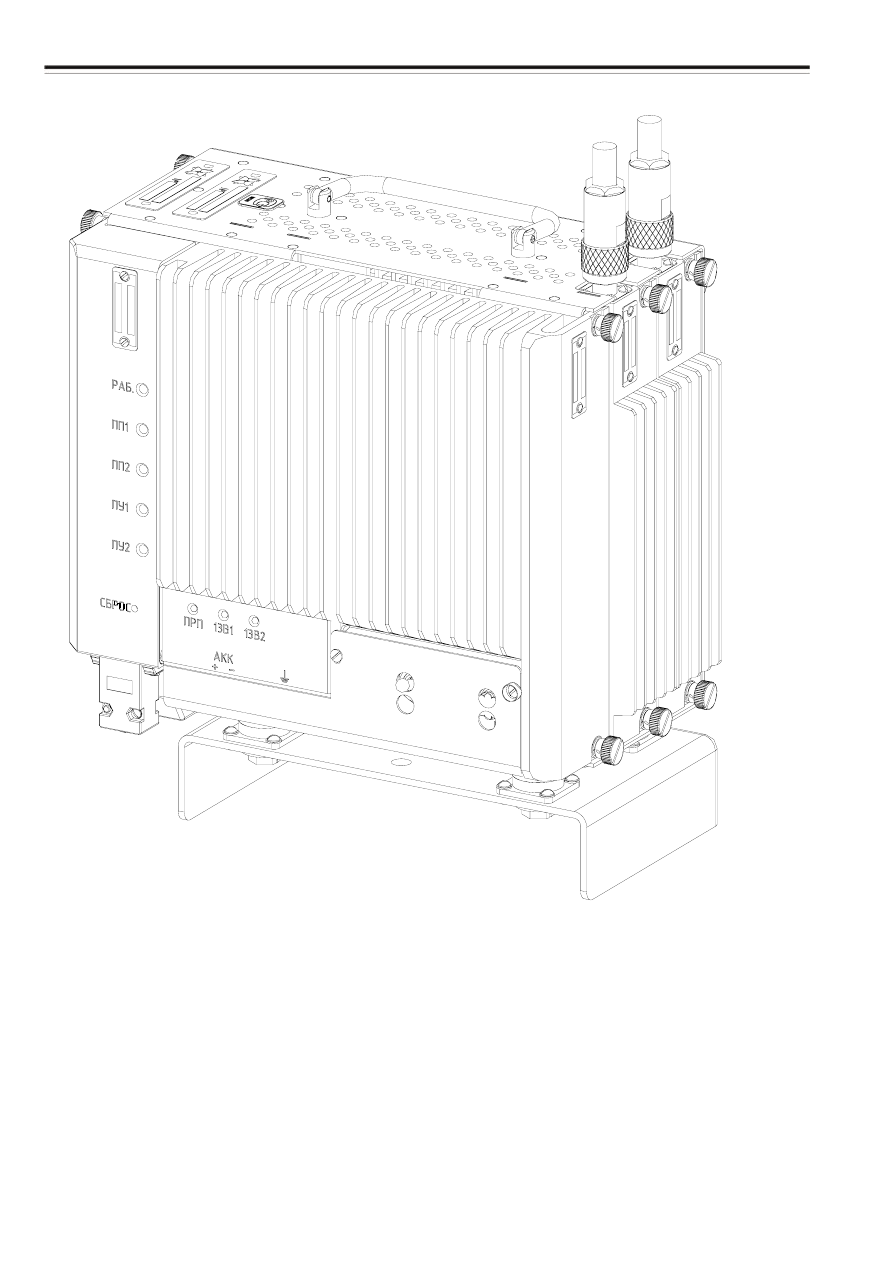

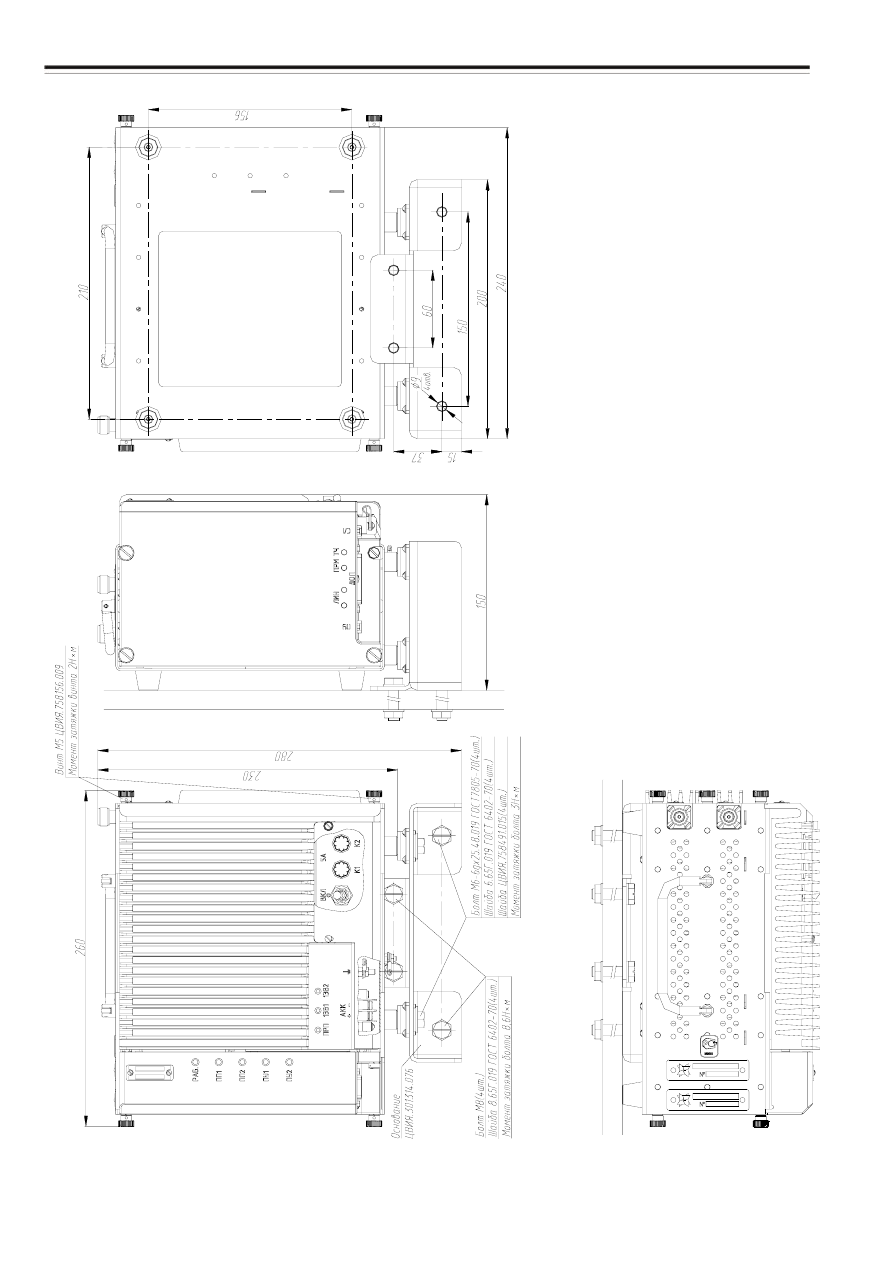

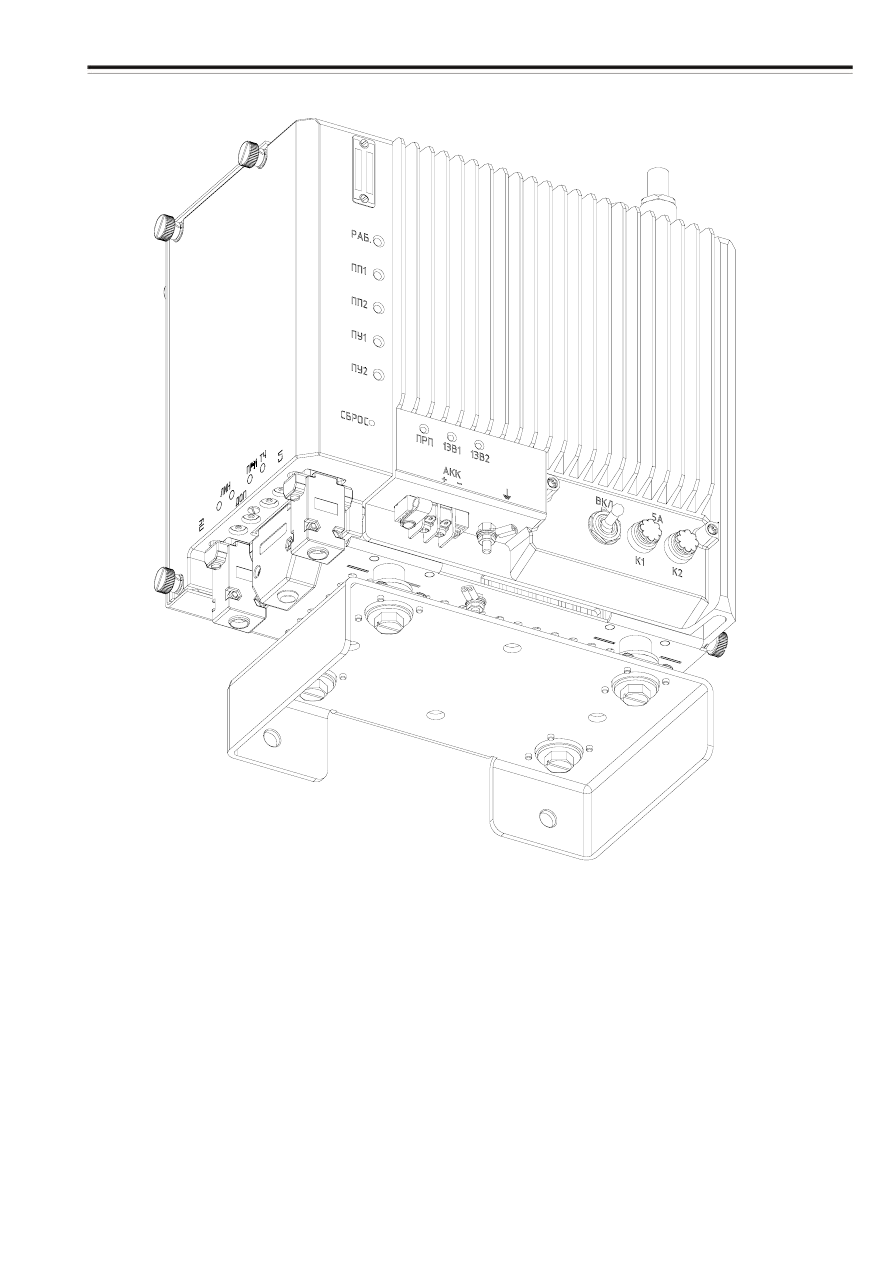

2 9 сечением не менее 0,35 мм 2 , заземление экранов производить с одного конца линии связи. 2.2.2 Установка блока БАРС 2.2.2.1 Общий вид блока БАРС показан на рисунках 9,10. Конструкция блока БАРС допускает установку, как на вертикальную, так и на горизонтальную поверхность. Габаритные и установочные размеры блока БАРС при установке на вертикальную поверхность, а также разделка под установку показаны на рисунках 11, 12. При установке блока на горизонтальную поверхность руководствоваться рисунками 13 и 14. При выборе места установки блока БАРС, для удобства эксплуатации, рекомендуется предусмотреть пространство для обеспечения доступа к кабелям, соединителям и смены блоков согласно рисункам 15 и 16. По разметке сделать четыре отверстия диаметром 8,5 мм. В просверленные отверстия с помощью болтов и гаек (диаметр резьбы М8) установить основание ЦВИЯ.301314.076 с амортизаторами из
состава комплекта монтажных частей, который входит в блок БАРС. С помощью болтов М6х25.48.019 закрепить на основании блок БАРС согласно рисунку 11. 2.2.2.2 Соединить проводом болт заземления, находящийся на нижней части корпуса источника питания блока БАРС, с контуром защитного заземления кабелем ЦВИЯ.685611.014.12. 2.2.2.3 Выключить тумблеры питания (перевести в нижнее положение) на источнике питания блока БАРС. |
