GENERAL MOTOR DIESEL LOCOMOTIVE. Manual - part 15

IRCAMTECH/2006/M/D/GM loco/1.0

51



Introduction hand book on GM locomotive                                                       February 2006

•  Control systems.

•  Battery charging.

•  F. P. Motor.

•  Turbo charger soak-back pump.

•  Lighting and Misc. equipment.


DC link voltage

During motoring the DC output from the main generator

is called the DC link voltage & is supplied to traction inverters.
DC link voltage varies with throttle position from 600 V DC to
2600 V DC at 8

th

 notch.

There is one traction inverter for each set of three

parallel traction motors. The two traction inverters TCC1 and
TCC2 invert the DC link voltage in to variable voltage and
variable frequency 3 phase AC voltage. Both inverters are in
turn controlled by EM2000 computer.

Dynamic braking

During dynamic braking the energy of the moving train

is transmitted into rotating energy in the Traction motors. AC
supply generated by all TMs will be fed back to traction
inverters TCC1 and TCC2 and is converted to DC. The
converted DC supply is now fed to dynamic braking grids
which dissipate the electrical power in the form  of the heat.
This loss of energy causes train to slow down. EM2000
maintains the braking efforts required by the driver.



EM2000 computer

Both inverters are directly controlled by EM 2000

locomotive control computer, which displays control system
information on the screen. Most control and protective
functions are programmed into the EM2000 computer that
monitors critical functions in the locomotive power system
provides a display message if a fault occurs. For serious faults
the EM 2000 also sounds the alarm bell and & takes corrective
action.

IRCAMTECH/2006/M/D/GM loco/1.0

52



Introduction hand book on GM locomotive                                                       February 2006

P

ow

er

 D

ist

ri

bu

ti

on

 sys

tem

 i

n

 G

T46

 M

A

C

 l

oco

m

ot

ives



IRCAMTECH/2006/M/D/GM loco/1.0

53



Introduction hand book on GM locomotive                                                       February 2006

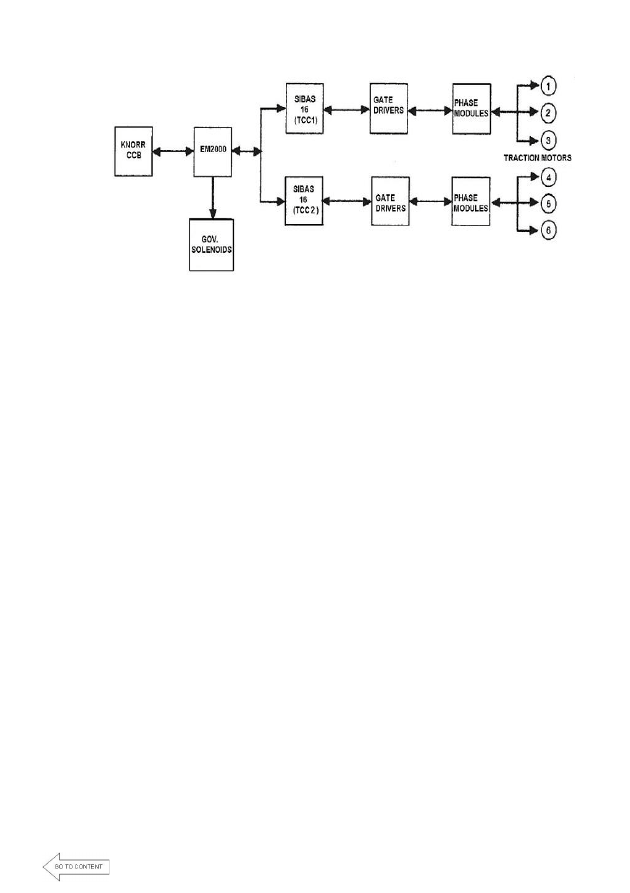

COMPUTERS CONTROL OF LOCOMOTIVE



The GM locomotives are equipped with four

interrelated computers to provide electronic control of the
various functions involved in locomotive operation. These
individual computers are:



1.  The locomotive control computer, designated as EM2000.


i.  The primary control system device is the EM 2000

locomotive control computer (LCC).

ii.  The locomotive operating controls provide inputs to the

control computer, which then directs electrical power
equipment and the diesel engine to operate within the
constraints of the power and brake requirements.

iii.  The EM 2000 exerts over all control over the other

computers. Thus the other three computers are is
some way dependent on the EM 2000.


2.  The Knorr CCB computer  -This controls the air brake

system based on control inputs from the electrical brake
valve and feedback from the active brake elements.


3.  The  Siemens SIBAS 16 computers- (02 Nos)


i.  The EM 2000 manages the entire traction system

through 02 Siemens SIBAS 16 computers and the
traction control converters (TCC1, TCC2).

ii.  SIBAS 16 monitors feedback signals and protective

functions for each Traction Control converters(TCC1,
TCC2).

iii.  The EM 2000 locomotive computer controls the main

locomotive functions based on inputs from the two
traction control computers SIBAS 16.

iv.  Each SIBAS 16 uses an Intel 8086 microprocessor with

an Ultra-Violet Erasable /Programmable Read Only
Memory (UVEPROM).



IRCAMTECH/2006/M/D/GM loco/1.0

54



Introduction hand book on GM locomotive                                                       February 2006





EM2000 Computer interaction



The EM2000 locomotive computer

1.  The EM2000 locomotive computer controls-

•  Generation of traction.

•  Brake reference signals.

•  Display/Diagnostic System (computer display).

•  Locomotive Cooling System - cooling fans, radiator

shutters.

•  Diesel Engine - governor speed settings, turbo. lube

pump, fuel pump.

•  Engine Starting Circuit.

•  Dynamic Brake System -braking contactors/braking

effort.

•  Excitation - monitors companion alternator (CA6B)

output and controls main generator excitation.

•  Vigilance and wheel flange lubrication systems.

2.  All communication with EM 2000 is through the key board

on the display panel.

3.  The microprocessor display panel is made of 6 line 40

columns vacuum fluorescent display with a 16-button
feedback key pad.

4.  The display panel combined with loco control computer is

referred as to display diagnostic system.
