GENERAL MOTOR DIESEL LOCOMOTIVE. Manual - part 12

IRCAMTECH/2006/M/D/GM loco/1.0

39



Introduction hand book on GM locomotive                                                       February 2006

placed behind the turbine blades these provide a
smooth transition path for the gas to flow, there by
eliminating turbulance. Then exhaust gases are
expelled out through exhaust duct. A built in
aspirator tube provided in exhaust ducts contains
an “eductor tube” which provide suction in the
engine crank case and maintains vacuum in the
engine crankcase.

c)  Impeller with diffuser: -  On the other end of the

rotor assembly, an impeller (compressor) with a
diffuser ring is provided. The impeller induces a
partial vacuum in the air inlet casing. The impeller
inducer draws air from the clean air room where the
clean air available after passing through cyclonic air
inlet filter and secondary through a baggy type fibre
glass secondary filter. The air drawn by the blower
is compressed in the blower causing and presses
through a compressor diffuser directs the flow of
compressed air to provide a smooth air delivery
which is free from turbulance.

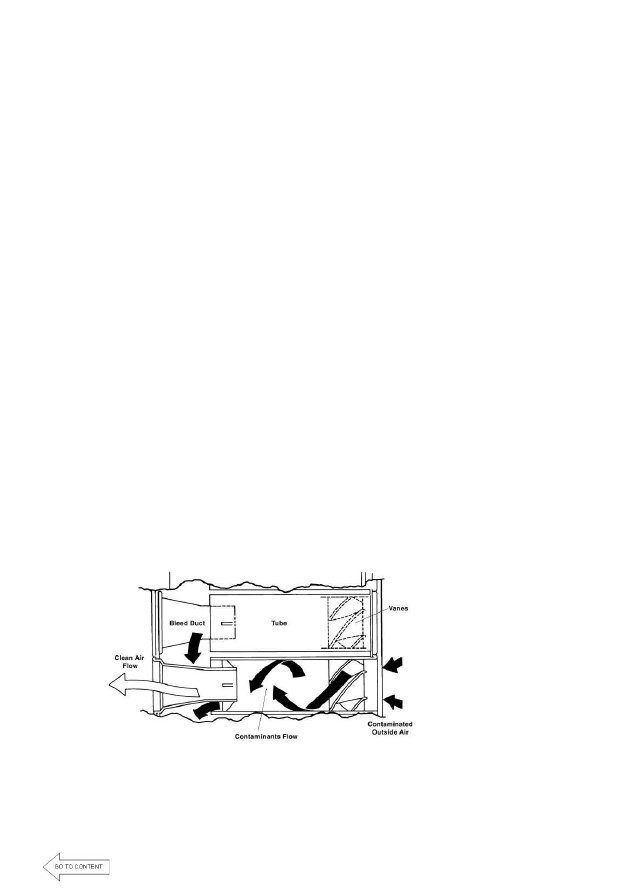

Inertial Air Intake Filter

The inertial air inlet filters are cyclonic types consisting

of many filter tubes mounted in a single assembly. The
reduction in pressure in the clean air compartment causes the
outside air to rush through the filters to fill the depression. As

the air passes
through the filter
tubes and
stationary vanes in
the intake throats
imparts a spinning
motion to the air.

By spinning

motion dirt
particles are

thrown to the outer wall of the tube by a centrifugal force.
These particles are carried to he bleeds duct (dustbin), where

IRCAMTECH/2006/M/D/GM loco/1.0

40



Introduction hand book on GM locomotive                                                       February 2006

they are removed by dustbin blower and thrown out from the
locomotive. The resulting clean air enters in the air
compartment. In addition to clean the filters, the dust bin
blower increases their efficiency by increasing the velocity of
the air passing from the filter tubes.

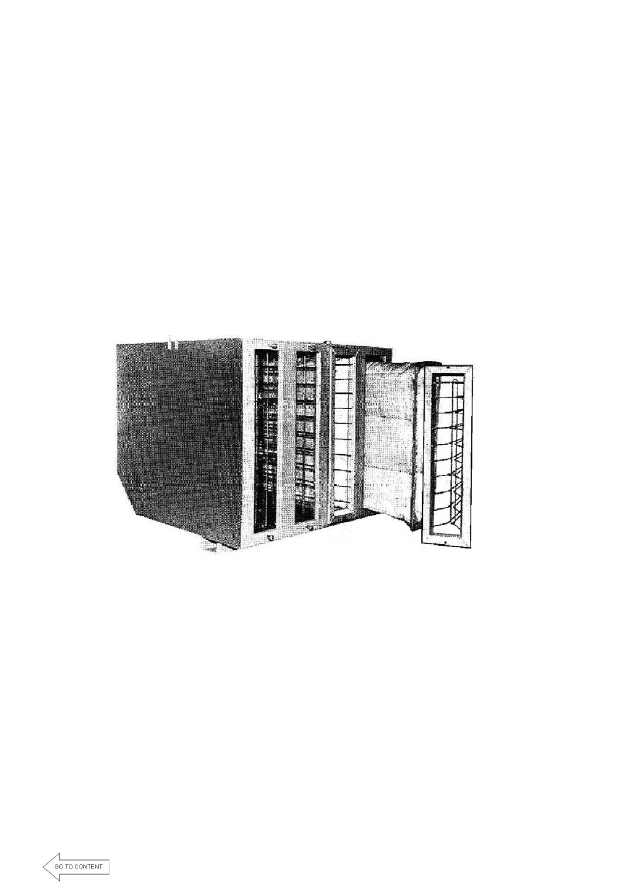

Baggie Type Air Intake Filters

The diesel engine requires fine clean air for

combustion of the fuel. The inertial air filters approach 90%
efficiency on throttle 8

th

 but it is not adequate to the engine. A

secondary engine air filters are provides to filter the reminder
contaminants. These filters are oil coated and made by
fiberglass material. This material is very efficient in filtration.





Air Intake Filters

Aftercooler

A four-passage aftercooler is provide on the engines.

Which cools the compressed air before entering the air box by
its efficient heat exchange capacity. Thus the density of the air
also increases and high density fresh, clean and compressed
air is available for combustion of the fuel.



IRCAMTECH/2006/M/D/GM loco/1.0

41



Introduction hand book on GM locomotive                                                       February 2006

GM locomotive Vs Alco locomotive

Although the purpose for which the Air intake system is

designed is same for Alco locomotive and GM locomotive, and
the design of Air intake system differs in Alco and GM
locomotive in respect of all arrangement, position of various
components, make and design of components etc. The
important comparisons between the two locomotives are given
below-
1.  In GM locomotive the turbocharger is driven by gear train

at lower notches and by exhaust gases at higher notches
but in Alco loco the turbo charger is driven by only exhaust
gases.

2.  In both the locomotives the turbo air is cooled by water in

the aftercooler.

3.  GM loco engine receives very fine clean air through double

filtration. In Alco loco engine air filtered by single filter
assembly.

4.  In GM locomotive the turbo charger fitted on generator end

side  but in Alco loco the turbo charger fitted on free end
side.

5.  In GM loco turbo air goes to both side air boxes for

combustion and in Alco loco turbo air goes to a common
air gallery for combustion.

IRCAMTECH/2006/M/D/GM loco/1.0

42



Introduction hand book on GM locomotive                                                       February 2006

COMPRESSED AIR SYSTEM



Compressed air in GM locomotive is used for the

locomotive brake system as well as for auxiliary systems such
as sanders, bell, horn, windshield wipers, rail lube systems,
and radar head air cleaner.

The GM locomotive uses WLNA9BB model three

cylinder air compressor which is a two stage (low-pressure
and high-pressure) compressor. The compressor is water-
cooled. The compressor is mechanically driven by a driveshaft
from the front or accessory end of the locomotive engine. This
driveshaft is equipped with flexible couplings to couple the
compressor.

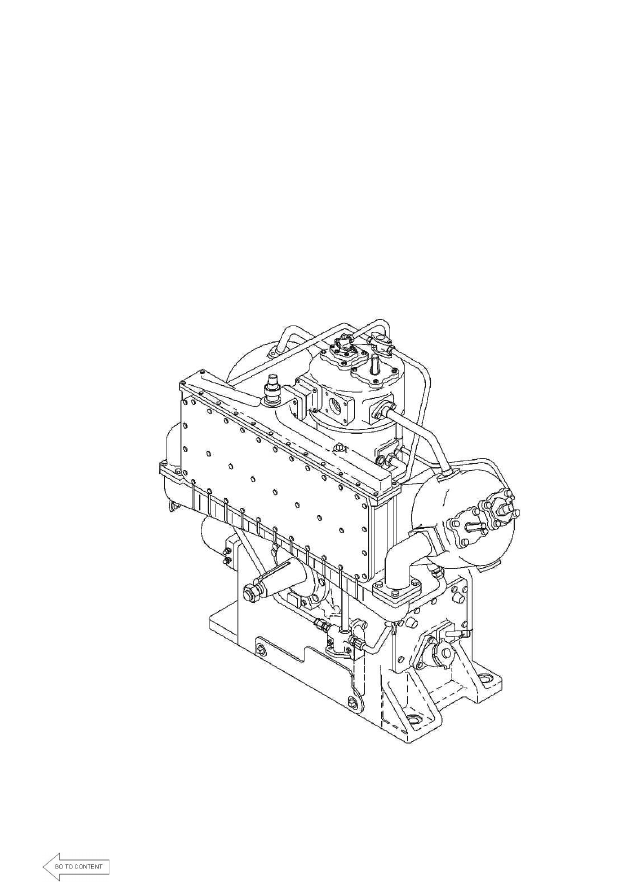

WLNA9BB - AIR COMPRESSOR ASSEMBLY
