11 Гарантии изготовителя



11.1 Срок службы конденсаторов не менее 3 лет.

11.2 Гарантийный срок эксплуатации конденсаторов 1 год с даты выпуска

предприятием - изготовителем.



Внимание!

Производитель постоянно совершенствует конструкцию и технологию из-

готовления конденсаторов и оставляет за собой право внесения изменений не

снижающих характеристик изделия.











































Инв

. №

 по

дл

.







 Подп

. и

 дата







  Взам

. инв

. №



Ин

в.

№

  дуб

л









Подп

. и

 дата











Изм

МКЖИ.673116.001РЭ





№ докум





Подп





Дата





Лист

Лист

26

ПРИЛОЖЕНИЕ А

Габаритные размеры





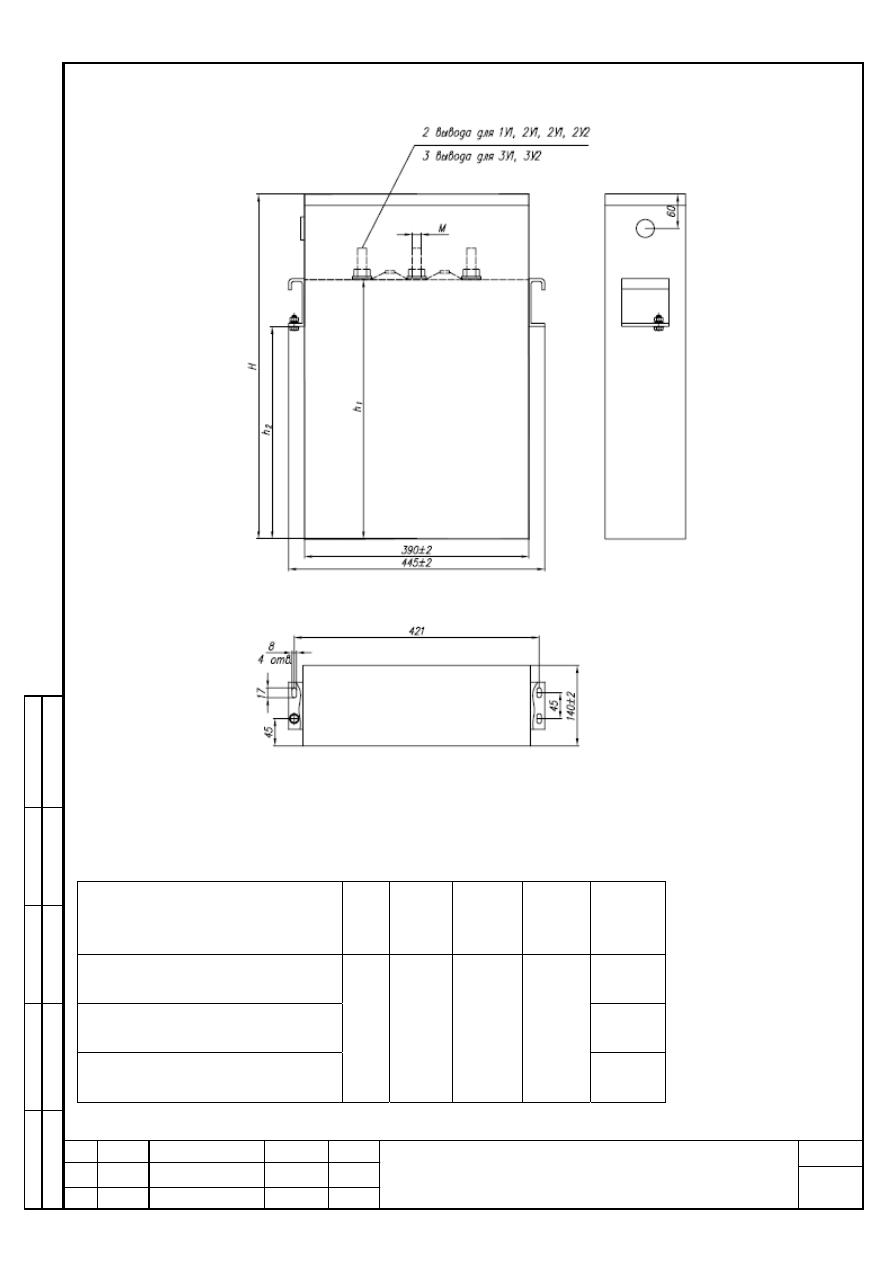

рисунок 1

таблица А1

Обозначение

М h1±5,

мм

h2±5,

мм

H±5,

мм

Масса,

кг

КПС-0,38-11-2УЗ
КПС-0,38-12-2УЗ
КПС-0,38-13-2УЗ
КПС-0,38-15-2УЗ

12 215  30  275

6









Инв

. №

 по

дл

.







 Подп

. и

 дата







  Взам

. инв

. №



Ин

в.

№

  дуб

л









Подп

. и

 дата











Изм

МКЖИ.673116.001РЭ





№ докум





Подп





Дата





Лист

Лист

27

продолжение таблицы А1

Обозначение

М h1±5,

мм

h2±5,

мм

H±5,

мм

Масса,

кг

КПС-0,38-16-2УЗ
КПС-0,38-18-2УЗ
КПС-0,38-20-2УЗ

7

КПС-0,38-24-2УЗ
КПС-0,38-25-2УЗ
КПС-0,38-26-2УЗ

10

КПС-0,38-36-2УЗ

12 215  30  275

11

КПС-0,38-50-2УЗ 16

435

205

495

13

КПС-0,4-12-2УЗ
КПС-0,4-12,5-2УЗ
КПС-0,4-13,3-2УЗ
КПС-0,4-15-2УЗ
КПС-0,4-16,7-2УЗ

6

КПС-0,4-18-2УЗ
КПС-0,4-20-2УЗ
КПС-0,4-25-2УЗ

6

КПС-0,4-30-2УЗ
КПС-0,4-33,3-2УЗ

12 215  30  275

10

КПС-0,4-36-2УЗ
КПС-0,4-37,5-2УЗ
КПС-0,4-40-2УЗ

11

КПС-0,4-50-2УЗ

12 215  30  275

13

КПС-0,4-60-2УЗ 15
КПС-0,4-67-2УЗ

16 435  205  495

16

КПС-0,5-12-2УЗ
КПС-0,5-13-2УЗ
КПС-0,5-16,7-2УЗ

215 30  275  6

КПС-0,5-24-2УЗ
КПС-0,5-26-2УЗ

12

215 30  275  7

КПС-0,5-40-2УЗ 11
КПС-0,5-60-2УЗ 15
КПС-0,5-67-2УЗ 16
КПС-0,5-75-2УЗ

16 435  205  495

18

КПС-0,66-10-1У3(2У3) 4
КПС-0,66-20-1У3(2У3) 5
КПС-0,66-40-1У3(2У3)

12 215  30  275

7









Инв

. №

 по

дл

.







 Подп

. и

 дата







  Взам

. инв

. №



Ин

в.

№

  дуб

л









Подп

. и

 дата











Изм

МКЖИ.673116.001РЭ





№ докум





Подп





Дата





Лист

Лист

28





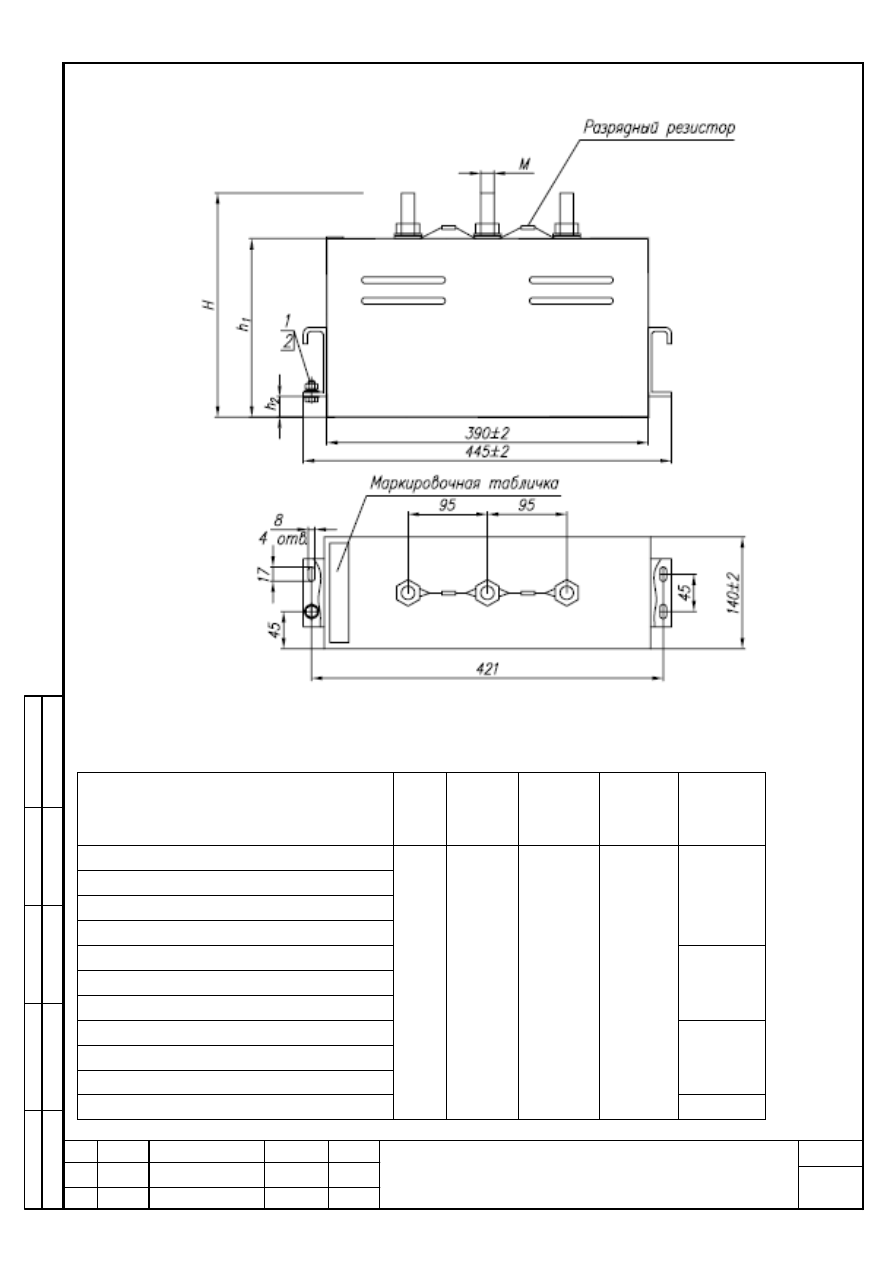

рисунок 2

таблица А2

Обозначение

М h1±5,

мм

h2±5,

мм

H±5,

мм

Масса,

кг

КПС-0,38-11-3УЗ
КПС-0,38-12-3УЗ
КПС-0,38-13-3УЗ
КПС-0,38-15-3УЗ

6

КПС-0,38-16-3УЗ
КПС-0,38-18-3УЗ
КПС-0,38-20-3УЗ

7

КПС-0,38-24-3УЗ
КПС-0,38-25-3УЗ
КПС-0,38-26-3УЗ

10

КПС-0,38-36-3УЗ

12 215  30  275

11







Инв

. №

 по

дл

.







 Подп

. и

 дата







  Взам

. инв

. №



Ин

в.

№

  дуб

л









Подп

. и

 дата











Изм

МКЖИ.673116.001РЭ





№ докум





Подп





Дата





Лист

Лист

29



продолжение таблицы А2

Обозначение

М h1±5,

мм

h2±5,

мм

H±5,

мм

Масса,

кг

КПС-0,38-50-3УЗ 16

435

205

495

13

КПС-0,4-12-3УЗ
КПС-0,4-12,5-3УЗ
КПС-0,4-13,3-3УЗ
КПС-0,4-15-3УЗ
КПС-0,4-16,7-3УЗ

6

КПС-0,4-18-3УЗ
КПС-0,4-20-3УЗ
КПС-0,4-25-3УЗ

7

КПС-0,4-30-3УЗ
КПС-0,4-33,3-3УЗ

10

КПС-0,4-36-3УЗ
КПС-0,4-37,5-3УЗ
КПС-0,4-40-3УЗ

11

КПС-0,4-50-3УЗ

12 215  30  275

13

КПС-0,4-60-3УЗ 15
КПС-0,4-67-3УЗ 16
КПС-0,4-75-3УЗ 18
КПС-0,415-67-3УЗ

16 435  205  495

16

КПС-0,5-12-3УЗ
КПС-0,5-13-3УЗ
КПС-0,5-16,7-3УЗ

6

КПС-0,5-24-3УЗ
КПС-0,5-26-3УЗ

7

КПС-0,5-40-3УЗ

12 215  30  275

11

КПС-0,5-60-3УЗ 15
КПС-0,5-67-3УЗ 16
КПС-0,5-75-3УЗ

16 435  205  495

18

КПС-0,66-10-3У3 4
КПС-0,66-20-3У3 5
КПС-0,66-40-3У3

12 235  80  350

7













Инв

. №

 по

дл

.







 Подп

. и

 дата







  Взам

. инв

. №



Ин

в.

№

  дуб

л









Подп

. и

 дата











Изм

МКЖИ.673116.001РЭ





№ докум





Подп





Дата





Лист

Лист

30





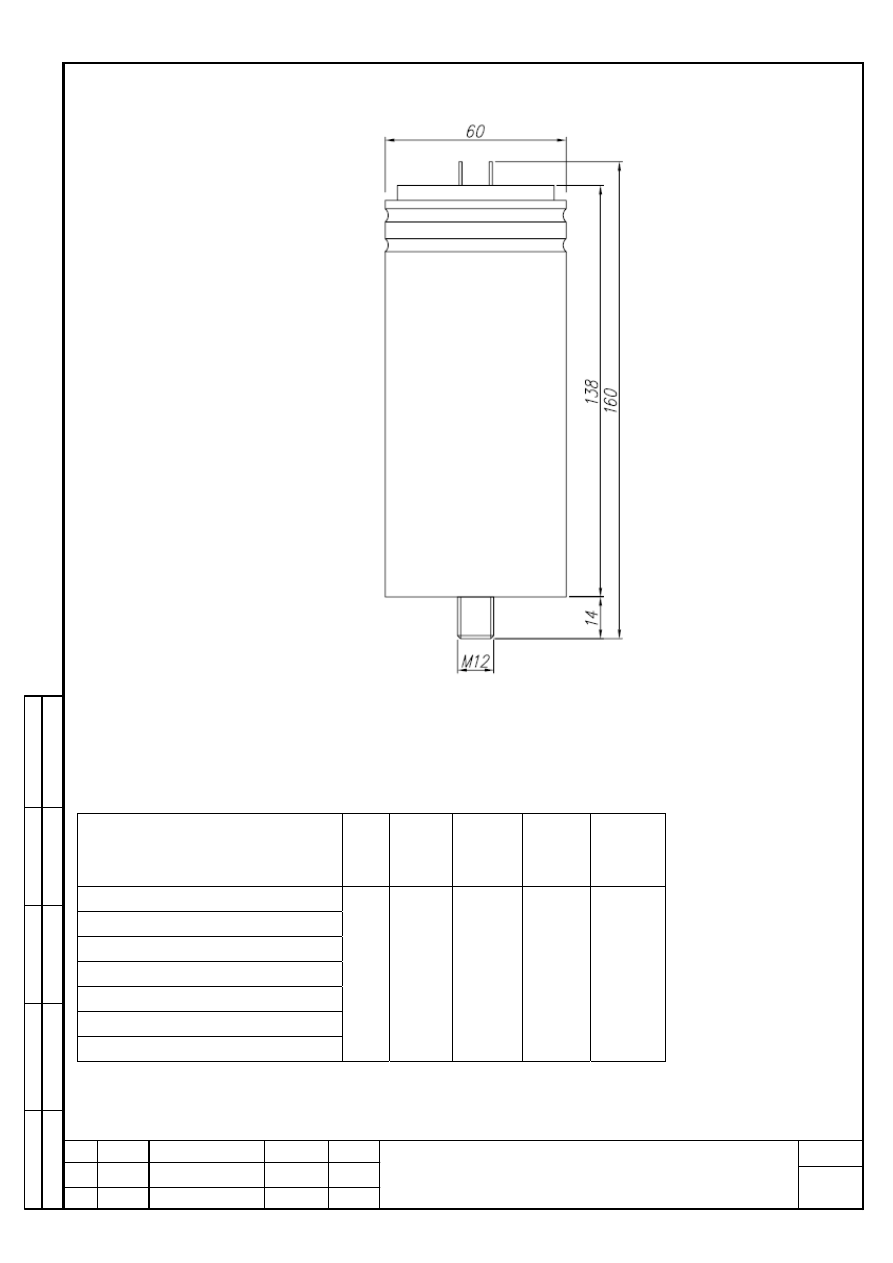

рисунок 3



таблица А3

Обозначение

М h1±5

, мм

h2±5,

мм

H±5,

мм

Мас-

са, кг

КПС-0,66-10-1У1
(2У1,1У2,2У2,3У1,3У2)

7

КПС-0,66-10-1У1
(2У1,1У2,2У2,3У1,3У2)

8

КПС-0,66-10-1У1
(2У1,1У2,2У2,3У1,3У2)

12 235  80  350

10







Инв

. №

 по

дл

.







 Подп

. и

 дата







  Взам

. инв

. №



Ин

в.

№

  дуб

л









Подп

. и

 дата











Изм

МКЖИ.673116.001РЭ





№ докум





Подп





Дата





Лист

Лист

31

продолжение таблицы А3

Обозначение

М h1±5,

мм

h2±5,

мм

H±5,

мм

Масса,

кг

КПС-0,4-12-3У2 9
КПС-0,4-20-3У2 10
КПС-0,4-30-3У2 12
КПС-0,4-40-3У2

12

14

КПС-0,4-50-3У2 18
КПС-0,4-67-3У2

16

20

КПС-0,4-12-3У1 9
КПС-0,4-20-3У1 10
КПС-0,4-30-3У1 12
КПС-0,4-40-3У1

12

14

КПС-0,4-50-3У1 18
КПС-0,4-67-3У1

16

435 205  550

20









































Инв

. №

 по

дл

.







 Подп

. и

 дата







  Взам

. инв

. №



Ин

в.

№

  дуб

л









Подп

. и

 дата











Изм

МКЖИ.673116.001РЭ





№ докум





Подп





Дата





Лист

Лист

32





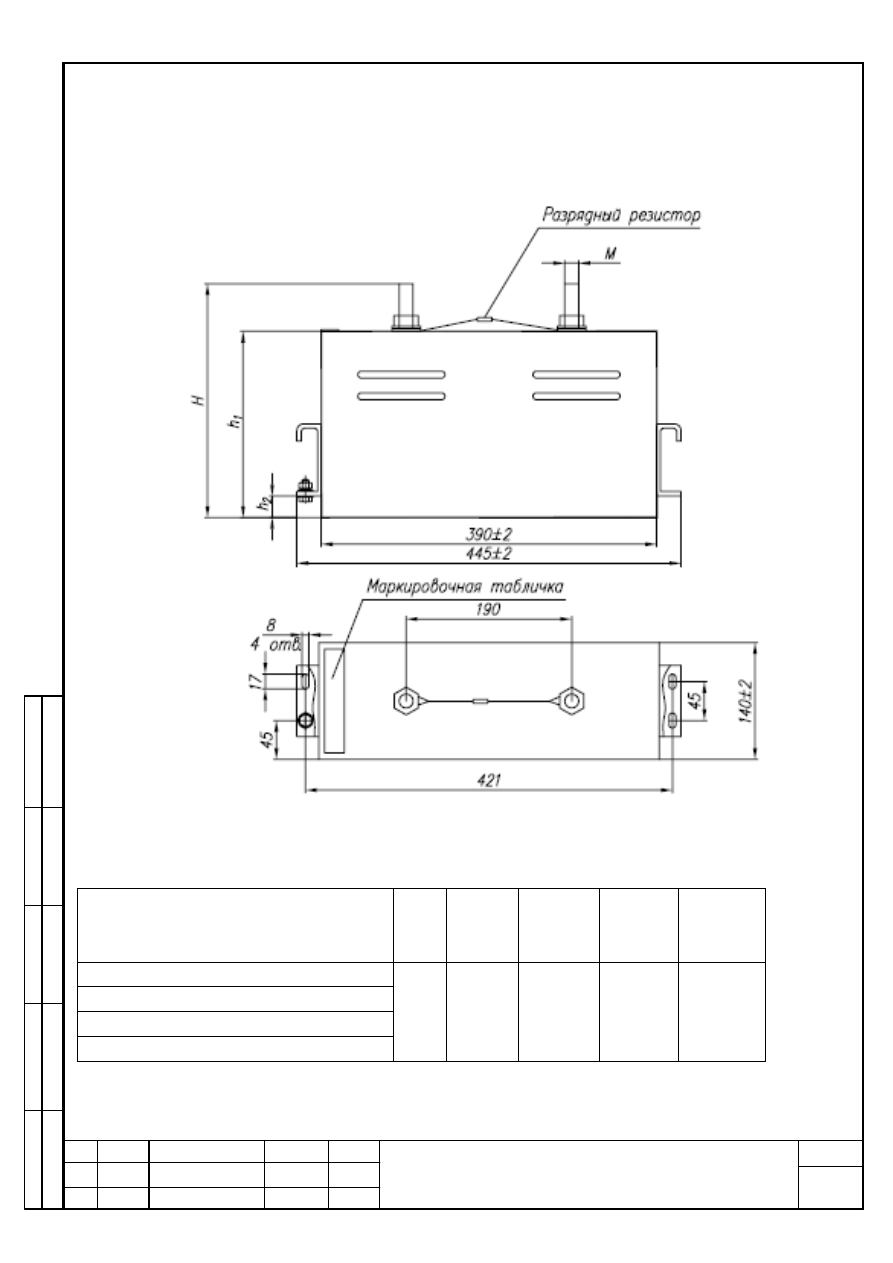

рисунок 4



таблица А4

Обозначение

М h1±5

, мм

h2±5,

мм

H±5,

мм

Мас-

са, кг

КПС-0,4-2,5-2УЗ
КПС-0,4-3,3-2УЗ
КПС-0,4-4,15-2УЗ
КПС-0,55-0,83-2УЗ
КПС-0,55-1,66-2УЗ
КПС-0,55-2.5-2УЗ
КПС-0,55-3,33-2УЗ

       0,5
